多电平逆变电路的三种控制方法
多电平变换器PWM控制方法可分为两大类：三角载波PWM技术和直接数字技术（空间电压矢量法SVPWM），它们都是2电平P WM在多电平中的扩展。
1. 三角载波PWM方法
①消谐波PWM（SHPWM）法
消谐波PWM法的原理是电路的每一相使用一个正弦调制波和几个三角波进行比较，在正弦波与三角波相交的时刻，如果正弦波的幅值大于某个三角波的值，则开通相应的开关器件，否则，则关断该器件。为了使M－1个三角载波所占的区域是连续的，它们在空间上是紧密相连且对称地分布在零参考量的正负两侧。消谐波PWM是2电平三角载波PWM在多电平中的扩展。
②开关频率最优PWM（SFOPWM）法
开关频率最优法是由2电平三角载波PWM扩展而来。它的载波要求与SHPWM法相同，不同的是它在正弦调制波中注入了零序分量。对于一个三相系统，这个零序分量是三相正弦波瞬态最大值和最小值的平均值，所以SFOPWM的调制波是三相正弦波减去零序分量后所得到的波形。这种方法通过在调制波中注入零序分量而使得电压调制比达到1.15。但是该方法只能用于三相系统。因为在单相系统
中注入的零序分量无法互相抵消，从而在输出波形中存在三次谐波，而在三相系统中就不会有这种问题。实际上，这种零序分量注入的方法在本质上与电压空间矢量法是一致的，它相当于零矢量在半开关周期始末两端均匀分布的空间电压矢量法。所以，SFOPWM法可以看成是2电平空间电压矢量法在多电平变换器控制中的推广。
③三角波移相PWM（PSPWM）法
三角载波移相PWM法是一种专门用于级联型多电平变换器的P WM方法。这种控制方法与SHPWM方法不同，每个模块的SPWM 信号都是由一个三角载波和一个正弦波比较产生，所有模块的正弦波都相同，但每个模块的三角载波与它相邻模块的三角载波之间有一个相移，这一个相移使得各模块所产生的SPWM脉冲在相位上错开，从而使得各模块最终叠加输出的SPWM波的等效开关率提高到原来的Keff倍，在不提高开关频率的条件下大大减小了输出谐波。
2. 空间电压矢量PWM方法
多电平PWM的空间电压矢量法与其它方法比较是较为优越和应用广泛的一种，其优越性表现在：在大范围的调制比内具有很好的性能，无其它控制方法所需存储的大量角度数据，并且母线利用率高。多电平空间矢量PWM是根据2电平空间矢量控制法推广得到的，可以认为多电平空间矢量控制思想与2电平是一致的。对某一个空间电压矢量，是用该区域相应的电压矢量适时切换合成所得。所不同的是
多电平的电压矢量更密集，模大小可选择的种类更多，合成时过渡更自然，合成的磁链更接近圆磁场，因而控制更精确，输出电压谐波更小。
3.控制方法适用的主电路结构
根据以上分析，可以得到以下结论：
1）在应用中，当变换器电平数超过5时，空间矢量PWM法将非常复杂，为了简化控制算法，三角载波PWM是较好的选择；
2）SHPWM法和SFOPWM法既可以用于箝位式电路又可以用于级联式电路，而PSPWM法和PS-SFOPWM法只适合用于级联式电路，SFOPWM法和PS-SFOPWM法由于在正弦调制波中注入了零序分量，因而只适合用于三相系统；
3）对于单相级联式多电平变换器，PSPWM法的控制效果最好；
4）对于三相级联型多电平变换器，PS-SFOPWM法由于提高了等效开关频率，较之SFOPWM法具有更好的控制效果。
多电平逆变器主要控制策略综述 ( 本站提供应用行业：阅读次数：1082) 【字体：大中小】 1 引言 多电平逆变器具有谐波小、共模电压小、电压变化率小、电磁干扰小、开关频率低、系统效率高、适合中高压大容量变频器应用等特点，近十年得到广泛的研究[1]。研究主要集中在拓扑结构、控制策略两方面。图1是多电平逆变器的主要研究内容。 图1 多电平逆变器主要研究内容 由于多电平逆变器拓扑结构的多样性，且涉及到直流电压的均衡、开关频率的合理分配、冗余状态的利用等特殊要求，使得对多电平逆变器的控制具有一定的挑战性。 2 载波调制方法(Carrier-based Modulation) 载波调制是最常用的多电平控制方法之一，其特点是通过载波和调制波(或参考波)间的比较而获得器件的开关状态。载波调制按其采样方法可分为:自然采样和规则采样，自然采样一般用于模拟电路实现，规则采样用于数字实现。规则采样又分对称和不对称采样。在载波调制中，对于m电平逆变器，常定义幅度调制比ma和频率调制比mf分别为: 其中Ac为载波峰峰值，fc为载波频率，Am为调制波峰值，fm为调制波频率。多电平载波调制由于载
波个数的增加，而变得较复杂，但也给控制提供了更多的自由度。 2.1 子谐波脉宽调制SHPWM(SubHarmonic PWM) 由Carrara[2]提出的SHPWM的基本原理是:对m电平逆变器，将m-1个具有相同频率fc和峰峰值Ac的三角载波集连续分布。频率为fm、幅值为Am的正弦调制波置于载波集的中间。将调制波与各载波信号进行比较，得到逆变器的开关状态。在载波间的相位关系方面，Carrara考虑了三种典型配置方案: (1) PD—所有载波具有相同相位; (2) POD—正、负载波间相位相反; (3) APOD—相邻载波间相位相反。 图2是SHPWM采用PD配置的波形图。SHPWM的最大线性幅度调制比ma为1。对SHPWM的研究有如下一些重要结论[3]: ·对于三相系统，频率比mf应为取3的倍数; ·单相逆变器，APOD配置电压谐波最小; ·三相逆变器，PD配置线电压谐波最小。 图2 5电平SHPWM-PD波形(ma=0.9，mf=21) 2.2 开关频率最优脉宽调制SFOPWM(Switching Frequency Optimal PWM) 由Steinke[4]提出的SFOPWM与SHPWM基本原理相同，只是前者在三相正弦调制波中叠加了一定的零序电压(三次谐波电压)。设三相均衡参考电压分别为va，vb，vc，叠加零序电压vn，后三相参考电压分别为varef，vbrdf，vcref，具体叠加方法为:

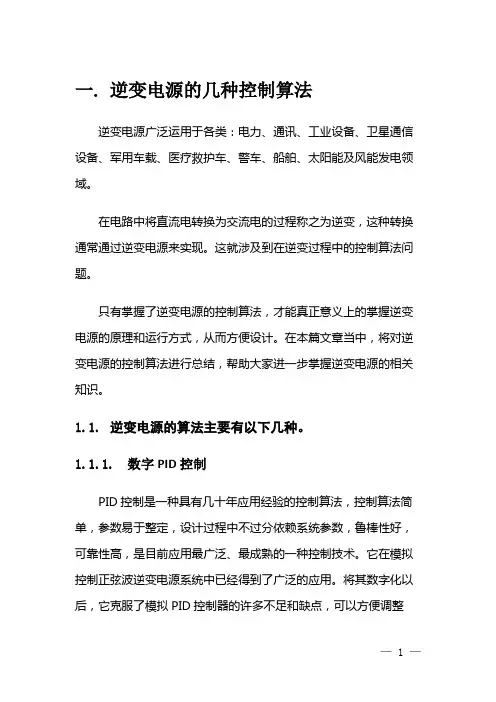

逆变电源广泛运用于各类：电力、通讯、工业设备、卫星通信设备、军用车载、医疗救护车、警车、船舶、太阳能及风能发电领域。 在电路中将直流电转换为交流电的过程称之为逆变，这种转换通常通过逆变电源来实现。这就涉及到在逆变过程中的控制算法问题。 只有掌握了逆变电源的控制算法，才能真正意义上的掌握逆变电源的原理和运行方式，从而方便设计。在本篇文章当中，将对逆变电源的控制算法进行总结，帮助大家进一步掌握逆变电源的相关知识。 逆变电源的算法主要有以下几种。 数字PID控制 PID控制是一种具有几十年应用经验的控制算法，控制算法简单，参数易于整定，设计过程中不过分依赖系统参数，鲁棒性好，可靠性高，是目前应用最广泛、最成熟的一种控制技术。它在模拟控制正弦波逆变电源系统中已经得到了广泛的应用。将其数字化以后，它克服了模拟PID控制器的许多不足和缺点，可以方便调整PID参数，具有很大的灵活性和适应性。与其它控制方法相比，数字PID具有以下优点： PID算法蕴涵了动态控制过程中过去、现在和将来的主要信息，控制过程快速、准确、平稳，具有良好的控制效果。 PID控制在设计过程中不过分依赖系统参数，系统参数的变化对控制效果影响很小，控制的适应性好，具有较强的鲁棒性。 PID算法简单明了，便于单片机或DSP实现。 采用数字PID控制算法的局限性有两个方面。一方面是系统的采样量化误差降低了算法的控制精度；另一方面，采样和计算延时使得被控系统成为一个具有纯时间滞后的系统，造成PID控制器稳定域减少，增加了设计难度。 状态反馈控制 状态反馈控制可以任意配置闭环控制系统的极点，实现了逆变电源控制系统极点的优化配置，有利于改善系统输出的动态品质，具有良好的瞬态响应和较低的谐波畸变率。但在建立逆变器的状态模型时将负载的动态特性考虑在内，因此状态反馈控制只能针对空载和已知的负载进行建模。由于状态反馈控制对系统模型参数的依赖性很强，使得系统的参数在发生变化时易导致稳态误差的出现和以及动态特性的改变。例如对于非线性的整流负载，其控制效果就不是很理想。 重复控制
