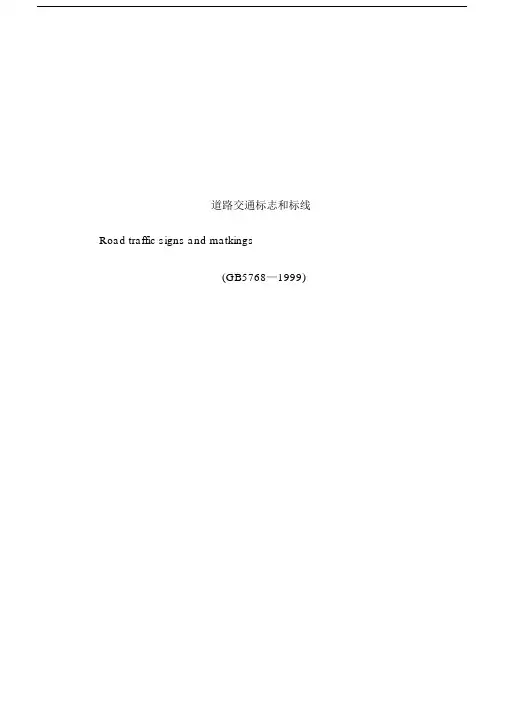

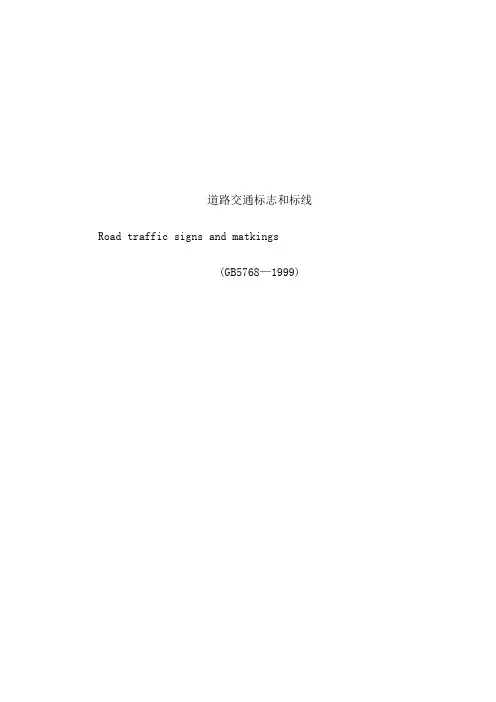

道路交通标志和标线Road traffic signs and matkings (GB5768—1999)
目录
第一篇道路交通标志 (2)
1警告标志 (2)
2禁令标志 (4)
3指示标志 (5)
4指路标志 (6)
5旅游区标志 (8)
6道路施工安全标志 (9)
第二篇道路交通标线 (10)
1 指示标线 (10)
2 禁止标线 (14)
3 警告标线 (16)
第一篇道路交通标志
道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。当标志上采用中英两种文字时，地名用汉语拼音，专用名词用英文。

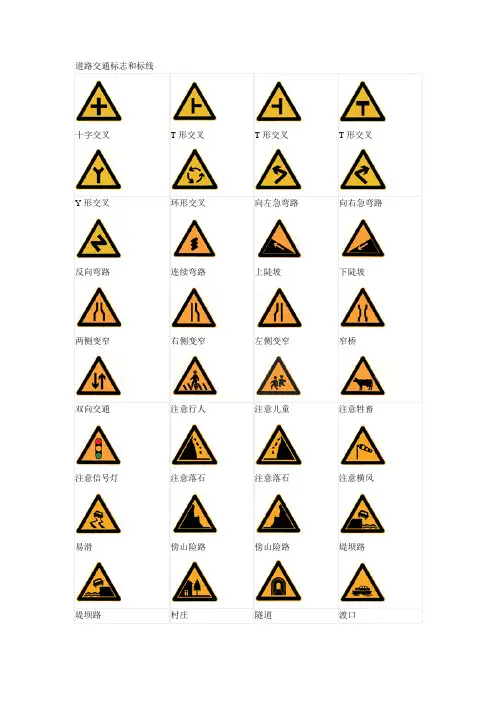

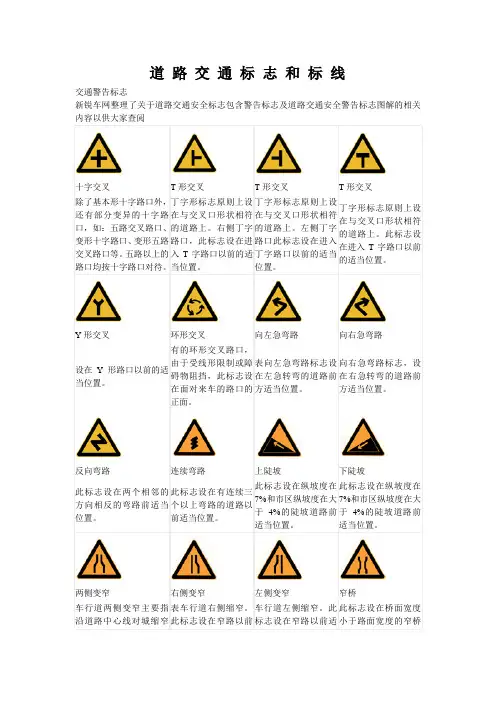

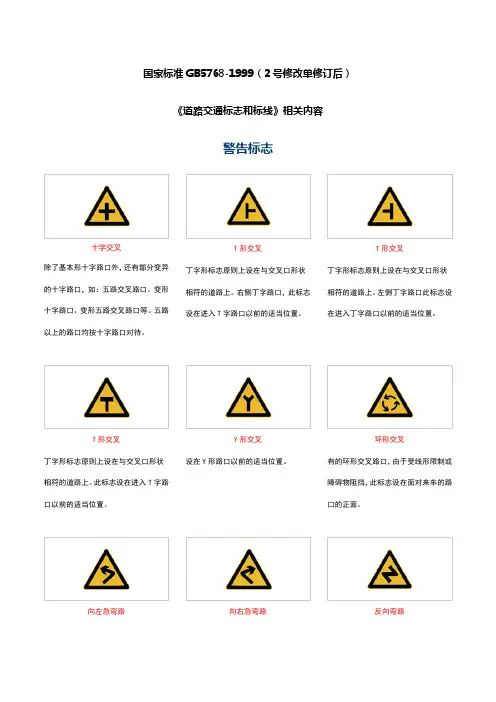

1. 警告标志：警告车辆、行人注意危险地点的标志。
警告标志的颜色为黄底、黑边、黑图案。警告标志的形状为等边三角形，顶角朝上。
2. 禁令标志：禁止或限制车辆、行人交通行为的标志。
禁令标志的颜色，除个别标志外，为白底，红圈，红杠，黑图案。图案压杠。禁令标志的形状为圆形、八角形、顶角向下的等边三角形。
3.指示标志：指示车辆、行人进行的标志。
指示标志的颜色为蓝底、白图案。指示标志的形状分为圆形、长方形和正方形。

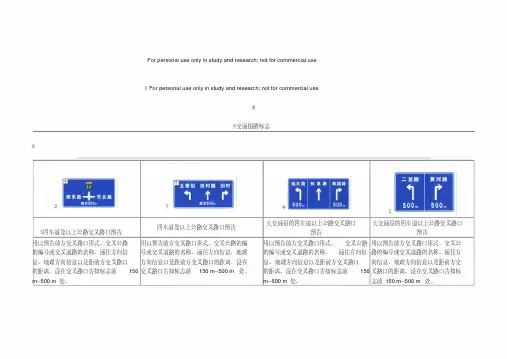

4.指路标志：传递道路方向、地点、距离信息的标志。
指路标志的颜色，一般道路为蓝底白图案，高速公路为绿底白图案。指路标志的形状，除地点识别标志、里程碑、分合流标志外，为长方形和正方形。
5.旅游区标志：提供旅游景点方向、距离的标志。
旅游区标志分为：a）指引标志，b)旅游符号两大类。旅游区标志的颜色为棕色底白色字符。
6. 道路施工安全标志：通告道路施工区通行的标志。
道路施工安全标志包括：路拦、锥形交通路标、施工警告灯号、道口标柱、施工区标志、移动性施工标志。施工标志为长方形，蓝底白字，图案部分为黄底黑图案。
第二篇道路交通标线
道路交通标线是由标划于路面上的各种线条、箭头、文字、立面标记、突起路标和轮廓标等所构成的交通安全设施。它的作用是管制和引导交通。可以与标志配合使用，也可单独使用。
1.指示标线：指示车行道、行车方向、路面边缘、人行道等设施的标线。
2.禁止标线：告示道路交通的遵行、禁止、限制等特殊规定，车辆驾驶人及行人需严格遵守的标线。
3.警告标线：促使车辆驾驶人及行人了解道路上的特殊情况，提高警觉，准备防范应变措施的标线。
