一、FVQ125KMV2C 特点介绍及技术参数
1、特点介绍
? 直流变频
?新冷媒R410A
?舒适气流静音运转
?豪华外观新颖造型
?控制方便
?清洁周期更长
?停电自动在启动
?安装便利
注:1.能力测定条件:
①.制冷能力基于室内温度27℃DB,19℃WB,室外温度35℃DB,24℃WB.
②.制热能力基于室内温度20℃DB,室外温度7℃DB,6℃WB.
③.冷媒配管长度为5m(水平).
2.冷媒配管的允许长度:3HP全长30m，高低差10m（全长超过10m时需另外充填冷媒）
5HP全长75m，高低差30m（全长超过30m时需另外充填冷媒）(本产品通过国家3c认证)
二、FVY71DQV2C 特点介绍及技术参数
1、特点介绍
?舒适气流静音运转
?豪华外观新颖造型
?控制方便
?清洁周期更长
?停电自动在启动
?安装便利
注:1.能力测定条件:
①.制冷能力基于室内温度27℃DB,19℃WB,室外温度35℃DB,24℃WB.
②.制热能力基于室内温度20℃DB,室外温度7℃DB,6℃WB.
③.冷媒配管长度为5m(水平).
2.冷媒配管的允许长度:全长50m,高低差30m(全长超过5m时需另外充填冷媒) (本产品通过国家3c认证)
大金空调使用手册 VR腔调系统 环球财讯中心大厦空调系统采用的是日本大金公司的水环VRV （variable refrigera nt volume ）中央空调系统。VRV直译为变制冷剂流量，这是一种有用完善的独立区域控制能力的空调系统。能够在一个制冷回路上连接多台不同规格型号的室内机，因为室外机是微电脑控制的变频式压缩机，所以每一台室内机都拥有完全独立的开关和调节的控制能力。 BRC1C61控制器介绍 1、开/关按下此钮，系统开始运转。再按一 次该钮，系统停止运转。 2、运转指示灯（红色）运转时，该指示灯点亮。当系统 出现故障时，该灯闪烁。 3、显示（风向挡板）只有四面出风和两面出 风的设备有该显示，内藏风管机没有该显示。 4、表示系统在预热或除霜 5、运转方式表示现在的运转方式。由左至 右分别为通风、除湿、自动、制冷、制热。 & 显示（程序设定的时间）表示程式设定的系 统开始运转和停止运转的时间。 WOBRC1C61L 7、设定温度“ 27 C ”表示目前空调的设定温度 8空气过滤网清洗提示该图标只有当过滤网脏时才会出现 9、送风速度显示表示风扇的速度。H高风L低风 10、显示表示处于集中控制下或非主控制器表示该控制器不能进行冷暖切换（没有该显示 的控制器为主控制器） 11、运转模式转换选择钮：按动该按钮则设备运转模式在通风、除湿、制冷、制热切换。 （非主控制器只能在主控制器执行的模式下进行转换：当主控制器为制冷时，可以进行通 风、除湿、制冷运转，当主控制器是制热时只能进行通风和制热运转。）
12、风扇速度控制钮可根据要求选择风扇的速度，“高”“低”。 13、空气滤尘网清扫指示复位钮。 14、风向调节钮（风管机没有该功能）。 15、温度设定钮：可设定需要的使用温度，该温度为设备工作目标温度。 16、时间调节钮与17、18键配合使用 17、定时开、关机启动/ 停止钮 18、定时开、关机确定/ 取消钮 19、设置及检查钮（只有专业人员操作） 20、HRV^机风量高低设置钮 21、HRV^机工作模式选择钮 下列现象并不表示空调机异常。 1.系统不运转。当按开/ 关钮，停止系统的运转以后，在某些特殊情况下系统不能立刻重新 启动。如果运转指示灯常亮，则表示系统为正常状态，稍等一会便可恢复正常。 2.按动按钮11选择不到制冷或制热模式，这是因为系统中的主控制器工作模式不正确。冷房 /暖房的切换只能由主控制器执行，保证主控制器在正常的工作模式，主控制器可以不开 机，但必备保证模式正确，否则整个系统的空调都不能正常工作。 3.从室内机吹出雾气。 A.在冷房运转时，室内湿度过高。 B.如果室内机内部的污垢过多，则房间内的温度分布将不均匀。这时必须清扫室内机的内 部，请委托厂家专业技术服务人员清扫室内机，该作业只能由专业的维修人员进行。 4.空调机的噪音。 A、（室内机）当电源开关接通以后，立刻听到“吱”的声音，室内机内部的电动膨胀 阀开始动作，因而产生噪音，过1分钟以后，该噪音将自动结束； B当系统在冷房运转时或停止运转后，可听到连续的“沙---”的声音，此声音为排 水泵在运转时发出这样的声音，署正常声音； C当系统停止暖房运转后，可听到“啪唧啪唧”的挤压的声音。这是由于温度的变化 引起塑料部件的热胀冷缩时发出的声音； D当室内机停止运转后，可听到低微的“沙--”、“咕噜咕噜”的声音。是因为同系统内 的其它室内机运转时，可听为了防止机油和制冷剂停留在室内机内，系统将保持少量的制冷剂通过停止运转的室内机。 5.（室外机）当运转噪音的声调发生变化时。这是由于频率变化引起的声音。 6.室内机发出香味。本室内机吸收房间、家具和香烟等的气味，并发出香味。
大金空调故障代码大全（收藏） 2:制冷系统故障：显示：E4; 3: 室温传感器故障：显示：E5; 4: 内盘传感器故障：显示：E6; 5: 外盘传感器故障：显示：E7 6:室外板故障（缺相，反相等）：显示：E8 A1 室内P 板不良A3 排水水位异常 A5 室内防止结冰保护 A6 室内风扇电机异常 AJ 能力设定不良 C4 室内热交换热敏电阻异常 C5 室内热交换热敏电阻异常 C9 室内室温热敏电阻异常 EO 室外保护装置动作 E3 高压压力异常 E4 低压压力异常 E5 OL 动作 F3 排气温度过高 E6 压缩机启动不良 E7 室外风扇电机异常 H3 高压压力开关异常
H4 低压压力开关异常 H8 CT 异常 H9 室外温度热敏电阻异常 J3 室外排气热敏电阻异常 J2 电流传感器故障.原因:1 电流传感器故障,2 室外PC 板故障. J4 室外低压饱和温度热敏电阻异常 J5 室外吸入管温度热敏电阻异常 J6 室外热交换热敏电阻异常 J9 室外气体管道温度热敏电阻异常 L4 放热风扇温度上升 L5 室外输出过电流 P3 室外电葙温度热敏电阻异常 P4 室外散热片热敏电阻异常 U1 电源反相 U2 电源异常 U4 室内机到室外机信号传送异常 U5 室内机到控制器信号传送异常 UA 现场设定不良 UC 集中控制器地址重复 UF 室内到室外错误接线大金空调故障代码（内机） A0 ---- 保护装置动作.A1 ----- 室内机P 板不良.A2 ----- 风扇连
锁器动作、A3 ---- 排水水位异常. A4 热交换(1)温度异常.A5 热交换(2) 温度异常A6 风扇电动机过负荷过电流过或堵转. A7 ---- 风向调整电动机堵转A8 ------- AC 输入过电流A9 ------- 电子膨胀阀异常AA ------ 加热器过热 AH --- 错误或着赃污AC -------- 空负载运作AJ ----- 容量设定不良AE ---- 给水不足AF ------ 加湿器错误 C0 ---- 传感器异常C1--- 空白C2 ------- 空白C3 --- 排水水位传感器异常C4 ----- 热交换(1) 温度异常 C5 ---- 热交换(2)温度异常C6 ------ 风扇电动机过负荷过电流 连锁检测用传感器异常C7-- 风向调整电动机堵转检测用传感器异常C8 ---------------- A C 输入电流传感器异常C9 ------- 吸入空气 温度传感器异常CA--- 吹出空气温度传感器异常CH ---------- 空 白CC ------ 湿度传感器异常CJ ------- 温度传感器异常CE ----- 辐射传感器异常 CF --- 高压压力开关不良 大金室外机故障代码 E0 ---- 保护装置动作E1 ----- 室外机P 板不良E2 ------- 空白 E3 ---- 高压压力E4---低压压力E5 --------- 压缩机电动机过负荷 E6 ---- 压缩机电动机过电流堵转E7 --------- 风扇电动机过电流 过负荷堵转E8 ------ A C 输入过电流 E9 --- 电子膨胀阀错误EA ----- 空白EH ---- 泵过电流堵转
大金空调使用手册 VRV空调系统 环球财讯中心大厦空调系统采用的是日本大金公司的水环VRV （variable refrigerant volume）中央空调系统。VRV直译为变制冷剂流量，这是一种有用完善的独立区域控制能力的空调系统。能够在一个制冷回路上连接多台不同规格型号的室内机，因为室外机是微电脑控制的变频式压缩机，所以每一台室内机都拥有完全独立的开关和调节的控制能力。 BRC1C611控制器介绍 1、开/关按下此钮，系统开始运 转。再按一次该钮，系统停止运转。 2、运转指示灯（红色）运转时， 该指示灯点亮。当系统出现故障时， 该灯闪烁。 3、显示（风向挡板）只有四面出 风和两面出风的设备有该显示，内 藏风管机没有该显示。 4、表示系统在预热或除霜 5、运转方式表示现在的运转方 式。由左至右分别为通风、除湿、 自动、制冷、制热。 6、显示（程序设定的时间）表示程式设定的系统开始运转和停止运转的时间。 7、设定温度“27 ℃”表示目前空调的设定温度 8、空气过滤网清洗提示该图标只有当过滤网脏时才会出现 9、送风速度显示表示风扇的速度。H高风L低风 10、显示表示处于集中控制下或非主控制器表示该控制器不能进行冷暖切换 （没有该显示的控制器为主控制器）
11、运转模式转换选择钮：按动该按钮则设备运转模式在通风、除湿、制冷、 制热切换。（非主控制器只能在主控制器执行的模式下进行转换：当主控制器为制冷时，可以进行通风、除湿、制冷运转，当主控制器是制热时只能进行通风和制热运转。） 12、风扇速度控制钮可根据要求选择风扇的速度，“高”“低”。 13、空气滤尘网清扫指示复位钮。 14、风向调节钮（风管机没有该功能）。 15、温度设定钮：可设定需要的使用温度，该温度为设备工作目标温度。 16、时间调节钮与17、18键配合使用 17、定时开、关机启动/停止钮 18、定时开、关机确定/取消钮 19、设置及检查钮（只有专业人员操作） 20、HRV风机风量高低设置钮 21、HRV风机工作模式选择钮 下列现象并不表示空调机异常。 1.系统不运转。当按开/关钮，停止系统的运转以后，在某些特殊情况下系统 不能立刻重新启动。如果运转指示灯常亮，则表示系统为正常状态，稍等一会便可恢复正常。 2.按动按钮11选择不到制冷或制热模式，这是因为系统中的主控制器工作模式 不正确。冷房/暖房的切换只能由主控制器执行，保证主控制器在正常的工作模式，主控制器可以不开机，但必备保证模式正确，否则整个系统的空调都不能正常工作。 3.从室内机吹出雾气。 A.在冷房运转时，室内湿度过高。 B.如果室内机内部的污垢过多，则房间内的温度分布将不均匀。这时必须清 扫室内机的内部，请委托厂家专业技术服务人员清扫室内机，该作业只能由专业的维修人员进行。 4.空调机的噪音。 A、（室内机）当电源开关接通以后，立刻听到“吱”的声音，室内机内部的电 动膨胀阀开始动作，因而产生噪音，过1分钟以后，该噪音将自动结束； B、当系统在冷房运转时或停止运转后，可听到连续的“沙---”的声音，此声
大金空调代码大全： 大金空调故障代码 大金FTY系列分体式空调器故障代码故障代码故障原因 A6风扇系统故障，风扇电机有问题 C4室外管温热敏电阻有故障 C9室外微风热敏电阻有故障 U4室内机与室外控制线接触不良或接错 U5室内机与遥控器接触不良 E5过载可压缩机超负荷运行 E3高压过高使压力继电器断开保护 H3高压控制器本身有故障 H9室外温度传感器本身有问题 J6热交换器的感温器有故障 P3电气箱内的感温器有故障 以上代码适用于FTY223C，FTY353C，FTY453C，FTY603C等机型，该机实现自动诊断故障功能的操作步骤是：当按动空调器选择运行方式时，则按下“时间”键3秒钟以上，空调器自动进入故障诊断测试状态，再按下异常信号检测键，如果存在故障，故障代码将出现在液晶板的温度显示屏上大金FVT-（125），（71）B系列柜式 LED-ALED-BLED-1LDE-2LED-10故障内容 （绿色）（绿色）（红色）（红色）（红色）室内主控制板闪亮闪亮灭灭灭室内正常，检查室外机闪亮---闪亮系统设置故正常----室内机主控制板故障灭----电源线以，室内机故障室外主控制板闪亮灭闪亮-电源相序不对闪亮闪亮-传感器故障闪亮灭-室外机保护器损坏该机是通过室内外电路板上各一绿二红故障灯与面板上一红灯点亮，提示故障范围，正常状态绿灯闪，红灯全灭，出现故障时能记忆保存，排除故障后关断电源20秒以上，否则二次送电后故障灯将一直显示。 大金家用变频空调系列 内机型号FTX45HV1LC，FTX45HAV1LC，FTX45GV1LC，FTX52GAV1LC。外机型号RX45HV1LC，RX45HAV1LC，RX45GV1LC，RX52GAV1LC。故障代码及内容： 00 正常， U0 冷媒不足 ，U2 低电压检出， U4内外机传送异常， R1 P板不良， R5 变压器保护防结冰， R6 内电机异常， C4 内温传感异常， C5 内管温异常， C9 室温传感异常， E5 OL动作， E6 压机启动不良， E7 外风机异常， H8 CT异常， H9 外温传感异常， J3 高压热敏异常， J4 系统异常，
大金空调使用指南 尊敬的业主： 您好！ 感谢您使用大金空调，您选购的大金空调我们已为您安装、调试完毕，从现在起您就可以享受大金空调为您带来的舒适和温馨了。 这里，我们主要向您介绍一些大金空调在使用过程中需要注意的事项，以方便您的使用。 1、 在使用线控器的空调系统中，当一台室外机与数台室内机相连时，每个空调系统都设 置 一个主控线控器，其余均为副控线控器，只有主控线控器才能切换系统的制冷、制热模式。 为了保证您的空调使用效果，请您在使用空调的时候，务必关闭门窗，否则在空调使用 过程中不但会产生空调效果不良的后果，而且在夏季，空调送风口表面还会产生大量的 结露现象。 2、 为了保证您的身体健康和空调使用效果，请在使用空调的季节里，定期（2周）清洗 过 滤网。 3、 当您不准备长期空调使用的时候（例如春、秋季），请您关闭空调室内、外机的电源。 4、 当您的空调长期未使用，准备重新使用时，请在开机前12小时进行预热（接通空调室 内、外机电源），以保证空调平滑启动。 5、 当您临时关闭空调室内、外机电源时，请在恢复空调电源后15分钟再开启空调。 6、 当您准备切换制冷、制热模式时，请您首先关闭所有空调室内机，模式切换完毕后制冷、制热模式 切换按钮 此处无标识 为主控线控器 此处有标识 为副控线控器
15 分钟再开启空调。 7、 当您关闭所有空调室内机后，请不要立刻切断空调室外机电源，系统需要至少5分钟 才 能使空调系统完全回复到关机状态，立即关闭电源会导致漏水或故障。 8、 在制热模式下开启空调时，空调室内机可能不会立刻运转或吹冷风，需等待5～15分钟 在主机正式运转前系统需对主机的各个组件进行自动预热。 10、在制热运转过程中，系统可能会停止制热几分钟，那不是空调故障，是空调室外机在进 行化霜运转。系统在进行化霜运转时，线控器上有标识显示。 11、当空调室内机运行一定时间后，系统会显示标识提醒您清洗回风过滤网，您清洗完过滤 网后，按“滤网清洗复位”按钮就可以继续正常使用了。 滤网清洗 复位按钮 清洗过滤 网标识 开关按钮 风速按钮 模式按钮 维修人员 检修按钮 定时确认 按钮 定时调节 按钮 温度调节 按钮 风向调节按钮，仅适用四出风机型 空调室外机化霜运转标识，出现此标识时，空调系统处于停 机状态

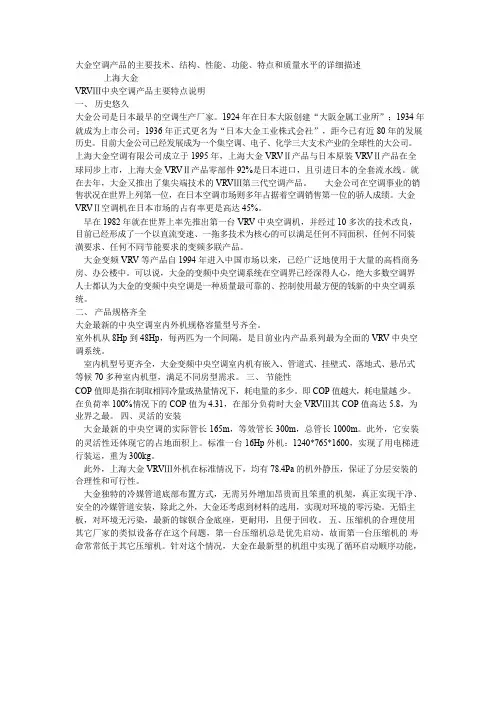

大金空调系统安装、调试、维修《讲义稿》 （） 可变冷媒量，变频控制直接冷媒空调系统。 随着楼房环境质量的不断提高和楼房功能的日趋多样化，对空调系统灵活的扩展能力和空调性能的要求越来越高。在系统中使用新型润滑油控制系统来管理制冷机油，用于稳定冷媒量的新机械结构配备控制系统，新型的自动容量平衡回路能稳定冷媒环境的流量，使配管的长度最大可扩展到100米（＝比例积分微分控制）可精确控制内机容量50％～130％，独立控制采用中央控制传输线将控制线集中在1根2芯公共配线上（超微传输系统）使安装更方便、快捷。 （一）外机容量 8匹－10匹范围最多可联接13台－16台内机 内机容量0.8匹－10匹范围可挑选 可选内机： C 单相220～240/50 主设计类型 容量标记 C: 天花板卡式嵌入型（双向气流） F: 天花板卡式嵌入型（多向气流） K: 天花板卡式嵌入角偶型 S: 天花板卡式嵌入导管内藏型 M: 天花板卡式嵌入风管连接型 H: 天花板悬吊型 A: 挂壁型 L: 落地型 : 落地型内藏型 表示变频控制系列室内机 3相 380V 50 8 8 10 10 热泵 表示变频控制系列室外机 （二）室外机到最远的内机管道最长100米，室外机冷媒管到室内第一只分枝接头最长 可接40米，外机内机高低差50米，内机外机高低差40米，超级配线系统，能将室外与室内机之间开关、制冷、制热、温度设定、环境温度故障信息等信号集中到双芯无极性公共配线中，不必担心公共配线接线错误，公共配线最长延伸可达2000米。（2公里） 20:0.8 25:1 32:1.25 40:1.6 50:2 63:2.5 80:3.2 100:4 125:5
大金VRV 空调系统安装、调试、维修《讲义稿》 （VRV ）Variable Refrigerant V olume 可变冷媒量，变频控制直接冷媒空调系统。 随着楼房环境质量的不断提高和楼房功能的日趋多样化，对空调系统灵活的扩展能力和空调性能的要求越来越高。在VRV 系统中使用新型润滑油控制系统来管理制冷机油，用于稳定冷媒量的新机械结构配备PID 控制系统，新型的自动容量平衡回路能稳定冷媒环境的流量，使配管的长度最大可扩展到100米（PID ＝比例积分微分控制）可精确控制内机容量50％～130％，独立控制采用中央控制传输线将控制线集中在1根2芯公共配线上（超微传输系统）使安装更方便、快捷。 （一）外机容量 8匹－10匹范围最多可联接13台－16台内机 内机容量0.8匹－10匹范围可挑选 可选内机：FXY K VIC VIC 单相220～240/50Hz 主设计类型 容量标记 C: 天花板卡式嵌入型（双向气流） F: 天花板卡式嵌入型（多向气流） K: 天花板卡式嵌入角偶型 S: 天花板卡式嵌入导管内藏型 M: 天花板卡式嵌入风管连接型 H: 天花板悬吊型 A: 挂壁型 L: 落地型 LM: 落地型内藏型 表示变频控制系列室内机 相 380V 50Hz 8 8HP 10 10HP 热泵 表示变频控制系列室外机 （二）室外机到最远的内机管道最长100米，室外机冷媒管到室内第一只分枝接头最长 可接40米，外机内机高低差50米，内机外机高低差40米，超级配线系统，能将室外与室内机之间开关、制冷、制热、温度设定、环境温度故障信息等信号集中到双芯无极性公共配线中，不必担心公共配线接线错误，公共配线最长延伸可达2000米。（2公里） 20:0.8HP 25:1HP 32:1.25HP 40:1.6HP 50:2HP 63:2.5HP 80:3.2HP 100:4HP 125:5HP
一．功能说明 (2) 二．电气配线图 (2) 三．产品外形 (3) 四．功能使用说明 (3)
一．功能说明 可用于远程控制空调的开关机，设置温度、模式、风速等功能。最大连接室内机的数量为64台，最大连接室外机数量为10台。支持大金VRV外机型号有：RXYQ-M/P (VRV II,VRV III)、RQYQ-P、RQCEQ(RQEQ)、RYYQ-T(RYMQ)、(VRV4)、RXYK(VRV)、RXYSQ-M/P(VRV Small)、RXY-M、RWEYQ、REYQ(REMQ)、REYHQ、REAQ、RXYCQ-A、RQQ。支持大金内机型号有： FXCQ、FXNQ、FXLQ、FXFQ、FXKQ、FXZQ、FXDQ、FXDYQ、FXSQ、FXAQ、FXUQ、FXMQ、FXHQ、FXTQ、FQDP、FQSP、VKM、VAM。 串口类型可兼容所有485设备，但需用户手动输入协议的数据。 二．电气配线图 220V AC 485节点大金集中控制器室外机电路板 A+ B+ F1内-外外-外N L5V A+B+G F2F1F2F1F2 RS485DIII-NET 大金控制器安装说明请看《大金远程监控组件安装说明书》。
三．产品外形 485节点 大金集中控制器 四．功能使用说明 1、复位
添加设备面板时，如果面板灯没有闪烁，可进行复位操作。长按三秒【空调面板】的复位键，清掉已有的数据，此时指示灯会快闪一会儿。如下图所示： 2、添加设备 登陆电脑软件后点击【设置】然后点击【添加设备面板】，此时【空调面板】也 会闪烁。如下图所示：
3、添加大金空调面板 在空调设备节点上点击鼠标右键，会弹出如下图所示的窗口，然后点击【添加大金集中控制面板】按钮。在弹出的添加大金集中控制面板设置窗口中，可修改设备名称，设置ID号。ID号即对应室内机的组号。大金空调组号为1-00~4~15。组号的查看方法在《大金远程监控组件安装说明书》上有详细说明。组号按1-00,1-01…1-15,2-00，…4-15的顺序增加，对应的ID号依次为1,2，…16,17，…64。大金面板类型ID 号为1~64。
