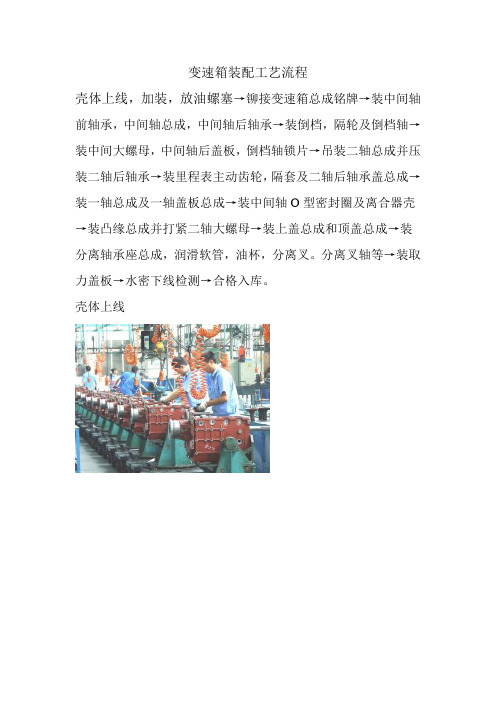

1.倒挡活塞及内外密封环同时装入箱体（铜棒轻敲）
2.装入倒挡行星轮架组合件
（2.1）行星轮（1个）、滚针（22）和挡圈装配（2个）
（2.2）倒档行星架的上线，装行星轮轴
（2.3）倒档行星架上装配4个行星轮
（2.4）用垫片、螺栓紧固4根行星轮
3.装入8张摩擦片（被、主动片各4片，被动片缺口对齐）、摩擦片
隔离架，同时箱体侧面装入销子（固定隔离架）
4.装入一档油缸体，测量中盖安装间隙，取出一档油缸
5.装入一档小总成（太阳轮、内齿圈同时与倒挡行星轮啮合）
（5.1）行星轮（1个）、滚针（22）和挡圈装配（2个）
（5.2）一档行星架的上线，装入4个行星轮和轮轴
（5.3）装入固定行星轮轴的止动盘
（5.4）装倒挡齿圈，并用卡圈固定
（5.5）装太阳轮（外圈与一档行星架紧配合，铜棒）
（5.6）装直接档连接盘，并用螺栓紧固
6.一档齿圈和5张摩擦片同时装入箱体（齿圈与一档行星轮啮合），然后装入剩余的3张摩擦片
7.装入16根弹簧和16根销子和固定板（隔离架缺口处）
8.装入一档油缸体和活塞体合件（铜棒轻敲活塞装入一档油缸体，固定板与油缸体缺口对齐）
9.装入配对中盖，紧固8个中盖螺栓（140N.M）（中盖需要现场加工）
10.翻转箱体90°，装入输出轴齿轮和输出轴
11.装入后支撑轴承6312（铜棒），同时装入孔用挡圈
12.翻转箱体-90°，调整轴承内圈与轴配合到位（铜棒）
13.装入前输出滚子轴承92312（铜棒），孔用挡圈
14.装入骨架油封（铜棒）
15.吊装三轴总成（三轴输入端轴承与中盖的紧配合，敲击达到极限）
（15.1）吊装中间输出齿轮，装入直接档油缸体（直接档油缸体上需敲入3支定位销）
（15.2）在活塞上装入内外旋转油封，活塞体整体装入油缸体内（定位销对孔，铜棒轻敲到位）
（15.3）在活塞上方装入盘行弹簧，装入轴用挡圈
（15.4）安装输入轴直接档支撑轴承（42204），装入输入轴（铜棒）
（15.5）在直接档油缸体上安装受压盘（铜棒）
（15.6）安装12根螺栓并紧固（加固150N.M），并用铁丝加固
16.清理后端盖，测量后端盖安装面到311轴承位的高度度与箱体的后端面到311轴承的的高度差，选择调整垫片
17.清理箱体的后端面，装O行圈和旋转油封
18.后端盖涂胶后装密封垫
19.装后端盖并用螺栓固定
20.翻转箱体90°
21.装配2个吊环螺栓并旋紧
22.装入进油口圆柱堵头（铜棒）和螺塞
23.装后输出轴骨架油封（先图上润滑油，铜棒）
24.装后输出轴法兰、o型圈、垫片和自锁螺母并锁紧螺母（450N.M）
25.在箱体输入端的孔内装入挡圈，测量倒档行星轮组合件上110轴承端面到箱体上挡圈的间隙
26.现场配对加工隔套
27.吊装超越离合器总成，使超越离合器安装到极限位置（铜棒）
（27.1）在超越离合器的内环凸轮上装入24根螺栓，放在专用的压板上
（27.2）在超越离合器的内环凸轮外圈上转入隔离架，装上压盖
（27.3）在隔离架的槽内装入24粒滚柱
（27.4）吊装外环齿轮上线，并将凸轮组件装入外环齿轮
（27.5）测量压盖的三个卡爪与隔离架的间隙，装入3个弹簧
（27.6）内孔装入孔用挡圈,并装入中间输入轴（铜棒）
（27.7）装入24粒螺母紧固中间输入轴和内环凸轮
（27.8）翻转超越离合器180°，装入中间隔套和轴承
28.清理箱体变速操纵阀的安装面，涂胶装密封垫
29.安装变速分配阀，并紧固13个螺栓（先中间后两边）
30.清理变速箱、变矩器安装面，测量超越离合器上211轴承端面到箱体端面高度与变矩器壳体安装面到211轴承安装位端面的高度之间的差值，选择调整垫片
31.测量变矩器一级输出齿轮311轴承端面到变矩器壳体端面的高度与变速箱上轴承的支撑端面到变速箱壳体端面高度的差值，选择调整垫片
32.装入2个定位销（铜棒），涂胶并装入密封垫
33.在各座孔内和轴承上涂机油，吊装变矩器与变速箱合箱（铜棒），装入29个螺栓，紧固
（33.1）测量二级涡轮到变矩器壳体二级输出齿轮轴承安装面高度与二级输入齿轮轴承面到花键端面的高度差
（33.2）测量选取花键垫片，装配花键垫片；
（33.3）安装二级输出齿轮旋转油封和二级输出齿轮（铜棒轻轻敲击到位）
（33.4）安装一级输出齿轮旋转油封，安装8111轴承
（33.5）安装一级输出齿轮（铜棒轻轻敲击到位）
（33.6）安装转向泵齿轮和工作泵齿轮（铜棒敲击到位）
34.安装转向泵箱体支撑位轴承（铜棒），安装工作泵箱体支撑位轴承（铜棒）
35.清理变速泵箱体安装端面，涂胶安装密封垫
36安装变速泵并紧固螺栓
37.装订铭牌
1.倒挡活塞及内外密封环同时装入箱体（铜棒轻敲） 2.装入倒挡行星轮架组合件 （2.1）行星轮（1个）、滚针（22）和挡圈装配（2个） （2.2）倒档行星架的上线，装行星轮轴 （2.3）倒档行星架上装配4个行星轮 （2.4）用垫片、螺栓紧固4根行星轮
3.装入8张摩擦片（被、主动片各4片，被动片缺口对齐）、摩擦片 隔离架，同时箱体侧面装入销子（固定隔离架） 4.装入一档油缸体，测量中盖安装间隙，取出一档油缸 5.装入一档小总成（太阳轮、内齿圈同时与倒挡行星轮啮合） （5.1）行星轮（1个）、滚针（22）和挡圈装配（2个） （5.2）一档行星架的上线，装入4个行星轮和轮轴
（5.3）装入固定行星轮轴的止动盘 （5.4）装倒挡齿圈，并用卡圈固定 （5.5）装太阳轮（外圈与一档行星架紧配合，铜棒） （5.6）装直接档连接盘，并用螺栓紧固 6.一档齿圈和5张摩擦片同时装入箱体（齿圈与一档行星轮啮合），然后装入剩余的3张摩擦片 7.装入16根弹簧和16根销子和固定板（隔离架缺口处）
8.装入一档油缸体和活塞体合件（铜棒轻敲活塞装入一档油缸体，固定板与油缸体缺口对齐） 9.装入配对中盖，紧固8个中盖螺栓（140N.M）（中盖需要现场加工） 10.翻转箱体90°，装入输出轴齿轮和输出轴
11.装入后支撑轴承6312（铜棒），同时装入孔用挡圈 12.翻转箱体-90°，调整轴承内圈与轴配合到位（铜棒） 13.装入前输出滚子轴承92312（铜棒），孔用挡圈 14.装入骨架油封（铜棒）
15.吊装三轴总成（三轴输入端轴承与中盖的紧配合，敲击达到极限） （15.1）吊装中间输出齿轮，装入直接档油缸体（直接档油缸体上需敲入3支定位销） （15.2）在活塞上装入内外旋转油封，活塞体整体装入油缸体内（定位销对孔，铜棒轻敲到位） （15.3）在活塞上方装入盘行弹簧，装入轴用挡圈
[导读] 发动机是汽车的心脏，因此在装配中必须全面达到工艺标准的质量要求。 曹观波（哈尔滨东安汽车动力股份有限公司，黑龙江哈尔滨150066） 摘要：发动机是汽车的心脏，因此在装配中必须全面达到工艺标准的质量要求。本文对汽车发动机的组成、装配的要求、工艺、检验及装配的注意事项进行了分析。 关键词：发动机；装配；工艺 前言 汽车发动机是汽车的整个心脏，其装配技术是整车装配技术的集中体现。而汽车发动机装配线的工艺流程对产品质量起着决定性的影响。因此，汽车制造厂家为了提高装配质量和生产效率，必须对汽车发动机装配工艺流程的全过程进行分析研究。 1 汽车发动机的组成及功能 总体来说，目前发动机由两大机构、五大系统组成。 1.1 曲柄连杆机构。曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。它由机体组、活塞连杆组和曲轴飞轮组等组成。 1.2 配气机构。配气机构的功用是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程。进、排气门的开闭由凸轮轴控制。凸轮轴由曲轴通过齿形带或齿轮或链条驱动。进、排气门和凸轮轴以及其他一些零件共同组成配气机构。 1.3 燃料供给系。汽油机燃料供给系的功用是根据发动机的要求，配制出一定数量和浓度的混合气，供入气缸，并将燃烧后的废气从气缸内排出到大气中去。 1.4 润滑系。润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却。 1.5 冷却系。冷却系的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。水冷发动机的冷却系通常由冷却水套、水泵、风扇、水箱、节温器等组成。 1.6 点火系。在汽油机中，气缸内的可燃混合气是靠电火花点燃的，为此在汽油机的气缸盖上装有火花塞，火花塞头部伸入燃烧室内。能够按时在火花塞电极间产生电火花的全
商用车装配工艺流程 汽车总装工艺过程 汽车的总装配是整个汽车制造过程的最后阶段，汽车整车的质量最终是由总装配来保证的。因为如果装配不当，即使所有零件的加工质量都合格也难以获得符合质量要求的产品;反之，若零件加工的质量不够高，却可以通过制定合理的装配方法，使产品质量合格。由于汽车总装配所花费的劳动量很大、占用时间多、占用场地大，其对整车生产任务的完成、企业劳动生产率以及生产成本与资金周转、市场营销等均有直接影响。因此，必须高度重视汽车整车的总装配工作。 1 总装配的主要工作内容 1.1 物流系统准备 (1)组织进外协件、外购件。 (2)必要的物资储备。 1.2 制定生产计划进度 1.3 制定装配工艺规程 (1)划分装配单元。 (2)制定装配工艺流程。 (3)制定调整、检测标准。 (4)设计装配中的夹具及工位器具。 (5)通过调试确定保证精度的装配方法。 1.4 装配的工作内容 1)清洗、点件
进人装配的零件必须先进行清洗，以去除在制造、贮存、运输过程中所粘附的油脂、污物、切屑、灰尘等。相关部件、总成在运转磨合后也应清洗。清洗对于保证和提高装配质量、延长产品的使用寿命有着重要意义。 2)平衡处理 运转机件的平衡是装配过程中的一项重要工作。尤其是那些转速高、运转平稳性要求高的机器，对其零、部件的平衡要求更为严格。旋转体机件的平衡有静平衡和动平衡两种方法。对于盘状旋转体零件，如皮带轮、飞轮等，通常只进行静平衡;对于长度大的旋转机件，如曲轴、传动轴等，必须进行动平衡。 3)过盈连接 对于过盈连接件，在装配前应保持配合表面的清浩。常用的过盈连接装配方法有压人法和热胀法两种。压人法系在常温条件下以一定压力压人配合，会把配合表面微观不平度挤平，影响过盈量。压人法适用于过盈量不大和要求不高的场合。重要的、精密的机械以及过盈量较大的连接处常用热胀(或冷缩)法装配，即采用加热孔件或冷缩轴件的办法，使得缩小过盈量或达到有间隙后再进行装配。 4)螺纹连接 在汽车结构中广泛采用螺纹连接，对螺纹连接的要求是: (1)螺栓杆部不产生弯曲变形，螺栓头部、螺母底面与被连接件接触良好。 (2)被连接件应均匀受压，互相紧密贴合，连接牢固。 (3)根据被连接件的形状，螺栓的分布情况，应按一定顺序逐次(一般为2,3次)拧紧螺母。 螺纹连接的质量对装配质量影响很大。如拧紧的次序不对，施力不均会使零件发生变形，降低装配精度，并会造成漏油、漏水、漏气等。运转机件上的螺纹连接，若拧紧力达不到规定值，就会松动，影响装配质量，严重时会造成事故。因此，对于重要的螺纹连接，必须规定拧紧力的大小。
装配CAPP工艺设计与装配BOM的形成 1、问题的由来 众所周知,制造业为市场提供用户需求价廉物美的产品为已任,在机械制造中零度的 性能、功能与价廉物美是由加工决定的,但产品性能、功与价廉物美还需由装配来解决,因此装配成了产品性能、功能的关键。由于装备制造业产品的复杂性,在上个世纪50~60年代就开始应用以计算机技术为代表的信息技术辅助企业生产管理,我国制造业信息化也已有30 多年的历史, 信息技术辅助企业生产管理不论是初期的MRP还是MRPII或现代的ERP、SCM,都需要产品数据,包括组成产品各部分物料的定义数据、产品各部分结构数据与各种物料的制造工艺数据，这些数据来源与产品设计与工艺设计。产品设计提供的零件图的内容是产品零件(物料)的定义数据，产品及各部件装配图是产品各部分结构数据，为了生产管理方便，产品及各部件装配图结构数据用产品零部件明细表的方式提供给生产管理部门，这种表称为物料清单（BOM），由于在绘制装配图时其组成零部件(物料)的标号是按制图标准顺时针方向顺序标记如图2,所以产品零部件明细表(物料清单BOM)中的零部件先后顺序是按标号排列的见图2中的明细表,它提供了组成产品各部分物料的种类、数量，但其零部件先后顺序没有表明装配过程的顺序,这种物料清单（BOM）称为设计BOM,也有称为工程BOM(EBOM)。MRP、MRPII或ERP是企业生产经营管理的软件，目的是合理利用企业资源，按时、按质、按量为顾客提供价廉物美的产品，为企业创造利润，为此MRP、MRPII或ERP是按顾客需要时间及产品及各部件装配过程来安排零部件的生产作业计划与原材料、外购件等的采购、外协计划，进行能力、资源的平衡，合理利用企业资源，保证生产顺利进行，最终满足顾客需求并获得最大利润。一个复杂产品有多个大部件组成，每个大部件又有多个零部件组成，生产周期少则几天，多则几个月，在这一过程中如过不能按时的提供所需的物料，则将使正在进行的装配工序停工待料，最终不能按时交货，当然不可能获取最大利润。如果过早提供所需的物料，将为造成资金积压。因此提供准确的具有装配过程顺序的物料清单是正确运行MRP、MRPII 或ERP的必要条件。具有装配过程顺序的物料清单称为装配BOM（ABOM）。为了MRP、MRPII 或现代的ERP的正确运行,必须提供装配BOM，但怎样为ERP提供装配BOM？成了制造业信息化的关键问题之一。 按中华人民共和国机械行业标准JB/T 9165.49165.4-1998及一般工厂装配工艺编制的规定,装配工艺文件包括: 装配程序(装配工艺过程卡与装配工序卡片), 在以上工艺文件编制过程中形成产品、部件、分部件及组件的装配顺序，对指导装配作业已能满足要求，所以没有具体规定装配零件明细表必须按照产品、部件、分部件及组件的装配顺序的要求，即使编制装配零件明细表但没有装配顺序也只作为装配领料的依据。按照MRP、MRPII或ERP的要求，为了MRP、MRPII或ERP的正确运行必须按照装配顺序的要求编制装配零件明细表，即为装配BOM。装配零件明细表可按产品、部件、分部件的装配分别编制，这时形成的BOM 这称为单层BOM，如按产品（部件）装配统一编制，则形成多层BOM。这些应为装配CAPP 重要内容。 2、装配零件明细表（ABOM）的形成
一、前言 汽车的总装配就是整个汽车制造过程中的最后一个阶段,它包括装配、调整、检验与试验等工作。机器或产品的质量,就是以机器或产品的工作性能、使用效果与寿命等综合指标来评定。装配工作任务之所以繁重就在于产品的质量最终由它来保证,所以总装的装配工作决定了我们汽车的最终状态与质量。 本篇主要讲述汽车装配中的基本常识,包括装配生产类型的特点对生产的影响、装配方法、装配过程的几个要素(零部件、工装、工具、设备等)以及通用的一些原则与对装配几个要素的基本要求以及工艺文件、工艺纪律检查。 本内容中同时适用于初、中级装调工的装配工艺知识培训。为了适用于不同的层次的读者,特将中级要求但就是初级不作要求的部分用楷体标识。 二、机械装配生产类型及其特点 机器装配的生产类型按装配工作的生产批量大致可分为大批大量生产、成批生产及单件生产三种。生产类型支配着装配工作而各具特点,诸如在组织形式、
从表中可以瞧出,对于不同的生产类型,装配工艺方法各有侧重。比如我们北京欧曼重型汽车厂总装车间,工艺节拍6、7分钟,具有单班年产30000辆中重卡的生产能力,所以我们的生产类型就是大批大量生产,采用的装配工艺方法也就是与大批大量相符合的。这些特点在下面的介绍中会充分验证这一点。 三、装配方法 机械装配就是将加工合格的零件、部件组合成机器的过程。凡就是装配完成的机器必须满足规定的装配精度,它就是保证机器具有正常工作性能的必要条件。 在长期的装配实践中,人们根据不同的机器,不同生产类型的田间,创造了许多装配工艺方法。装配工艺方法可以归纳为以下几种: 1、互换法 互换法的实质就就是用控制零件加工误差来保证装配精度的一种方法。 互换法的优点就是:⑴装配过程简单,生产率高,装配工时易控制,便于组织流水作业及自动化装配; ⑵容易实现零、部件的专业协作,降低成本,备件供应方便。 2、选配法 在成批或大量生产条件下,如果组成零件不多而且装配精度要求很高时,采用互换法就不太合适,在这种情况下,可以选择选配法。(生产类型上,零件数量上,精
1、吊放车架于装配线。吊放车架前要检查车架的完整性、表面光洁型；确认无划漆、无雨雪、无锈蚀、无碰伤后，方可把车架吊上线。将车架反放在装配链的枕木上，这样有利于前桥、后桥、传动轴等零部件的装配。 2、以车架为基准装配前后桥 装配时，把前桥、后桥连接销涂上机油使其油槽向下穿入孔中，对准销上的凹槽与支架上的孔，将楔形锁销由前向后穿入孔中，装上弹簧垫圈、扭矩螺母。 3、装贮气筒于支架上 检查贮气筒油漆质量、不得有漏漆、划漆、凸焊螺母焊缝平整、贮气筒不得有明显缺陷。 4、连接传动轴于后桥减速器上。检查传动轴油漆无划伤，将传动轴凸缘上的孔与后桥减速器凸缘上的孔对准，从传动轴方向穿入螺栓、套上弹簧垫圈、扭紧螺母。 5、翻转底盘 首先把后桥垫木夹在后桥上，将翻转底盘夹具夹在车架前、后端，锁住保险销，操纵设备翻转底盘、翻转后取下夹具及垫木。 6、装配转向机及垂臂。检查转向机装配完整性、转向臂轴螺纹不得有损伤；把转向机放在分装夹具上夹好，取转向臂，按标记套在转向臂轴上并压到底，然后套上垫圈和弹簧垫圈（分装工位）取转向机托架，使其孔位与转向机的孔位对准，然后穿上螺栓并套弹簧垫圈，扭紧；把分装好的转向机总成合件用吊具吊起，使托架孔位和大梁的孔位对准，从里向外或从下向上穿螺栓，套上弹簧垫圈，扭紧。 7、装发动机于支架上。检查发动机风扇不得变形，发电机、起动机及各种传感器、警报开关不得变形、碰伤；接线柱螺钉完整；发动机、变速箱油堵处不得有漏油痕迹，表面无明显碰伤。吊起发动机使后悬置软垫的孔位与后支架的孔位对准，从上向下穿螺栓并套上垫圈和弹簧垫圈，在拧上螺母2-3扣；
操纵电葫芦使发动机前悬置软垫的孔位与前悬置托架的孔位对准，从上向下穿螺栓并套上垫圈和弹簧垫圈，在拧上螺母2-3扣；扭紧后支承、前支承的螺栓螺母。 8、装排气管。取排气制动阀，在两端套上垫密圈，再使其夹在消声器进气管前段与进气管后段之间，并使螺栓孔对齐，传入螺栓，套上垫圈、弹簧垫圈并拧上螺母。 9、加注发动机润滑油 取下发动机加油口端，向发动机内加注润滑油，加完后装上油盖，拔出油尺检查加油量，油面不低于下线（2/4），不高于上线（4/4）。 10、装散热器总成 检查散热器片不得有磕碰处，进出气管应平整；在左右纵梁的规定位置放上散热器固定架下垫块总成对准孔（垫块的中间孔大的一侧向上），把散热器总成落下，使水箱固定架的孔与上垫块总成的孔对准，然后在孔中放入套管再套上上垫块总成，取螺栓从下向上穿入对准的孔中，拧上螺母2-3扣并拧紧，然后穿上开口销，并分开尾部。 11、落驾驶室总成 自检驾驶室外观完整性、油漆无划伤。操纵电葫芦，落下驾驶室，使驾驶室后支架落入后悬置横梁上的内外缓冲块之间，前铰接软垫落入驾驶室铰接支架的凸缘面中，取驾驶室铰接软垫盖总成分别盖在左右铰接软垫上，使其上的孔与铰接支架上相应的孔对准，取螺栓套上弹簧垫圈从上向下穿入已对准的孔中2-3扣并拧紧。 12、装车轮。自检车轮气压正常，将车轮套在轮毂，带上螺母2-3扣，用风动气扳机对称交叉扣紧，同时后内、外轮打气咀要错开，也要同刹车毂检查孔错开，避免影响打气和测量蹄片间隙。 13、加注冷却液打开膨胀箱盖、关闭放水开关，向膨胀箱里加注冷却液或水，待冷却液或水液面与溢流管水平为止，扭紧水箱盖。
所谓装配就是将各种零部件、合件或总成按规定的技术条件和质量要求联接组合成完整产品的生产过程。 一、装配工艺规程的主要内容： 1.分析产品图样，划分装配单元，确定装配方法。 2.拟定装配顺序，划分装配工序。 3.计算装配时间定额。 4.确定各工序装配技术要求，质量检查方法和检查工具。 5.确定装配时零部件的输送方及所需的设备和工具。 6.选择和设计装配过程中所需的工具、夹具及专用设备。 制定工艺规程的基本原则; 1.保证产品装配质量，力求提高质量，以延长产品的使用寿命。 2.合理安排装配顺序和工序，尽量减少钳工手工劳动量，缩短装配周期，提高装配效率。 3.尽量减少装配占地面积，提高单位面积生产量。 4.尽量降低装配成本。 二、制定工艺规程的依据; 1.产品的装配图及验收技术标准。 2.产品的生产纲领。 3.现有的生产条件。 三、产品结构的装配工艺性 1.产品应能分成若干个独立装配的装配单元。 2.要有正确的装配基准。 3.应便于装配和拆卸。 4.正确选择装配方法。 5.应尽量减少装配时的修配和机械加工。 五、保证装配质量的工艺方法： 1.选配法：将配合副中各零件仍按经济精度制造，然后选择合适的零件进行装配，以保证装配精度。 2.修配法：在零件上预留修配量，在装配过程中用手工锉、刮、研等方法修去该零件上的余量，以满足装配精度。 3.调整法：原则上与修配法相似，用一个可调整零件，在装配时调整它在机器中的位置或增加一个定尺寸零件以达到装配精度。 4.互换法：实质上是控制零件加工误差来保证装配精度的一种方法； 六、发动机冷热磨合： 1、发动机的冷磨合 冷磨合是将装配好等待磨合的发动机，安装固定在磨合试验台上，利用外来动力（如电动机加变速器，或磨合好的发动机），带动待磨合的发动机以不同的转速运转，在惯性负荷作用下实现磨合的方法，如图所示为发动机冷磨合试验台。 发动机冷磨合规范及注意事项是： ①冷磨合的发动机要加足机油，通常用20号机械油作为发动机机油，机油要保持正常的机油压力，以便有利于散热和冲洗摩擦面。 ②冷磨合时，一般不装火花塞（汽油机）或喷油器（柴油机），燃油供给系也应停止供油，以减轻发动机运动部件的负荷，有利于发动机运动部件初始阶段的磨合。
汽车总装工艺过程 班级：汽车0802 姓名：张春学号：11汽车的总装配是整个汽车制造过程的最后阶段，汽车整车的质量最终是由总装配来保证的。因为如果装配不当，即使所有零件的加工质量都合格也难以获得符合质量要求的产品；反之，若零件加工的质量不够高，却可以通过制定合理的装配方法，使产品质量合格。由于汽车总装配所花费的劳动量很大、占用时间多、占用场地大，其对整车生产任务的完成、企业劳动生产率以及生产成本与资金周转、市场营销等均有直接影响。因此，必须高度重视汽车整车的总装配工作。 1、总装配的主要工作内容 1.1物流系统准备：（1）组织进外协件、外购件。（2）必要的物资储备。 1.2制定生产计划进度 1.3制定装配工艺规程：（1）划分装配单元。（2）制定装配工艺流程。（3）制定调整、检测标准。（4）设计装配中的夹具及工位器具。（5）通过调试确定保证精度的装配方法。 1.4装配的工作内容 1）清洗、点件：进人装配的零件必须先进行清洗，以去除在制造、贮存、运输过程中所粘附的油脂、污物、切屑、灰尘等。相关部件、总成在运转磨合后也应清洗。清洗对于保证和提高装配质量、延长产品的使用寿命有着重要意义。2）平衡处理：运转机件的平衡是装配过程中的一项重要工作。尤其是那些转速高、运转平稳性要求高的机器，对其零、部件的平衡要求更为严格。旋转体机件的平衡有静平衡和动平衡两种方法。对于盘状旋转体零件，如皮带轮、飞轮等，通常只进行静平衡；对于长度大的旋转机件，如曲轴、传动轴等，必须进行动平衡。3）过盈连接：对于过盈连接件，在装配前应保持配合表面的清浩。常用的过盈连接装配方法有压人法和热胀法两种。压人法系在常温条件下以一定压力压人配合，会把配合表面微观不平度挤平，影响过盈量。压人法适用于过盈量不大和要求不高的场合。重要的、精密的机械以及过盈量较大的连接处常用热胀（或冷缩）法装配，即采用加热孔件或冷缩轴件的办法，使得缩小过盈量或达到有间隙后再进行装配。4）螺纹连接：在汽车结构中广泛采用螺纹连接，对螺纹连接的要求是：（1）螺栓杆部不产生弯曲变形，螺栓头部、螺母底面与被连接件接触良好。（2）被连接件应均匀受压，互相紧密贴合，连接牢固。（3）根据被连接件的形状，螺栓的分布情况，应按一定顺序逐次（一般为2～3次）拧紧螺母。
汽车装配工艺(总4页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
装配（物流）工程所姚乐鹏 摘要本文介绍了汽车装配典型工艺。着重从产品生产的装配线、专用设备及检测设备、试验设备、质量控制等方面进行了阐述。 关键词装配工艺（Assembly Process） 近年来，随着汽车工业的发展，作为综合性的汽车工厂设计单位，我院承担了大量的汽车工厂设计任务，本文结合我院装配工艺专业在这些年的相关工作积累的经验，并加以总结，论述汽车装配工艺的主要内容。 1 汽车装配工艺 随着汽车工业和零部件工业的发展，汽车装配技术水平也有了较大的提高，国内对直接影响汽车产品质量及使用寿命和汽车产品生产最后环节的装配及出厂试验日趋重视，促进了汽车产品装配、试验工艺及装备技术水平的提高。 汽车装配生产线，一般是指由输送设备(空中悬挂输送设备和地面输送设备)和专用设备(如举升、翻转、加注设备、助力机械手、检测、螺栓螺母的紧固设备等)构成的有机整体。 近些年来，我院先后承担了华晨M1、长安福特、海南马自达、上海通用东岳汽车、上汽通用五菱汽车、上海通用北盛、江淮汽车等轿车项目的设计或者总承包；承担了北汽福田、陕西重型汽车等卡车项目的设计及总承包；承揽了通用印度项目、苏丹汽车厂等海外总承包项目；这些项目推动了我院装配工艺设计专业在涵盖机运系统、物料输送系统、质量控制系统等多方面进行立体化的探索。 先进的装配工艺需要先进的工艺装备，工艺装备设计制造水平，对保证高效率的生产和产品的高质量至关重要，也是汽车装配技术水平的标志。 汽车装配工艺装备主要分为六大类，输送设备、加注设备、螺栓紧固设备和专用装配设备、检测设备、质量控制设备。 根据车身承载方式的不同，采用的装配线型式也有所不同。 2 轿车（承载式车身）工艺装备
机械结构件装配工艺标准 机械结构装配施工工艺标准 1适用范围 本工艺适用于公司产品机械结构件装配加工的过程，本标准规定了一般机械结构，比如孔轴配合，螺丝、螺栓连接等等装配要求。 本标准适用于机械产品的装配。 2引用标准 （1）JB T5994 机械装配基础装配要求 （2）GB 5226 机床电气设备通用技术条件 （3）GB 6557 挠性转子的机械平衡 （4）GB 6558 挠性转子的平衡评定准则 （5）GB 7932 气动系统通用技术条件 （6）GB 7935 液压元件通用技术条件 （7）GB 9239 刚性转子品质许用不平衡的确定 （8）GB 10089 圆柱蜗杆蜗轮精度 （9）GB 10095 渐开线圆柱齿轮精度 （10）GB 10096 齿条精度 （11）GB 11365 锥齿轮和准双曲面齿轮精度 （12）GB 11368 齿轮传动装置清洁度 3 机械装配专业术语 3.1.1 工艺使各种原材料、半成品成为产品的方法和过程。 3.1.2 机械制造工艺各种机械的制造方法和制造过程的总称。 3.1.3 典型工艺根据零件的结构和工艺特征进行分类、分组，对同组零件制订的统一加工方法和过程。 3.1.4 产品结构工艺性所设计的产品在能满足使用要求的前提下，制造、维修的可行性和经济性。 3.1.5 零件结构工艺性所设计的产品在能满足使用要求的前提下，制造的可行性和经济性。 3.1.6 工艺性分析在产品技术设计阶段，工艺人员对产品和零件结构工艺性进行全面审查并提出意见或建议的过程。 3.1.7 工艺性审查在产品工作图设计阶段，工艺人员对产品和零件结构工艺性进行全面审查并提出意见或建议的过程。 3.1.8 可加工性在一定生产条件下，材料加工的难易程度。 3.1.9 生产过程将原材料转变为成品的全过程. 3.1.10 工艺过程改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程。 3.1.11 工艺文件指导工人操作和用于生产、工艺管理等和各种技术文件。 3.1.12 工艺方案根据产品设计要求、生产类型和企业的生产能力，提出工艺技术准备工作具体任务和措施的指导性文件。
陕西交通职业技术学院 毕业设计（论文）题目：比亚迪汽车总装工艺和装备分析 系部：汽车工程系 专业：汽车制造与装配 学号: 021********* 班级：1407 姓名：白曦瑶 指导老师：李莎 2016 年 07月 13日
毕业设计（论文）任务书 课题名称：汽车总装工艺和装备分析 学生姓名：白曦瑶 学号：021********* 院系：汽车工程系 专业：汽车制造与装配 指导老师：李莎 时间：2016年7月至 2017年5月共36周 任务与要求： 1、介绍汽车总装工艺过程定义、组成； 2、以某款车型为例介绍其总装的技术要求； 3、分析其工艺路线； 4、介绍其主要装配设备； 5、最后给出该车型具体的总装配工艺过程： 6、正文不得少于1万字； 7、严格执行陕西交通职业技术学院毕业设计（论文）撰写规范和格式要求（学院网站、教务处栏查找）； 8、2016年9月30日前交论文提纲，2017年4月21日前交论文初稿，2017年4月22日前交正式文件、2017年5月20日开始答辩。答辩时间若有变动，以通知为准。 9、答疑采用分散与集中相结合的方式，集中答疑地点为教研室
汽车总装配工艺过程分析 摘要 随着我国汽车工业的发展，目前国产汽车保有量近几年来在市场占得比例越来越大，更有许多合资企业运营而上，然而中国汽车制造业仅在发展上，还是落后发达国家好几十年，因此国产汽车的发展空间还很大，仅从汽车质量上就有许多的需要改进的，如何能在保证产量的同时也有一个良好的品质是制造业每天的突破。汽车工业是是衡量一个国家工业发展水平的重要标志,也是国民经济的支柱产业。汽车是由机电产品与化工产品相结合的一种复杂的集合体,汽车由发动机、底盘、电气设备、和车身四部分组成。汽车制造四大工艺分别是,车身冲压、车身焊装、车身涂装,汽车总装配。汽车总装配工艺作为生产汽车最后的一道工序，汽车总装配工艺直接影响汽车整体质量，仅就现有装配技术进行归纳整理，理性分析，以图改进，再适以文字说明让繁琐的汽车总装配工艺有条有理，是对现有汽车总装配工艺的一个认识,工人师傅在作业时也能清晰有理，进而有条不紊持续改进，对现有汽车制造工业有很大的作用。汽车装配工艺是汽车生产上网主要依据,也是员工在生产中正确进行装配操作的依据。科学合理的工艺是生产优质产品的决定。 关键词 产品质量装配技术要求工艺过程设备统一 In this paper, With the development of automobile industry in our country, the current domestic car ownership in recent years to share in the market is more and more big, the more there are a lot of joint venture operations, but only on the development of China's automobile manufacturing, is decades behind developed countries, so the development of the domestic space also is very big, only from the quality there are many in need of improvement, how can ensure production at the same time also has a good quality is manufacturing
第五章机器装配工艺过程设计 本章要点： 装配方法 装配尺寸链 装配工艺规程制定 自动装配 第一节概述 一、机器装配： 机械装配是按规定的精度和技术要求，将构成机器的零件结合成组件、部件和产品的过程。装配是机器制造中的后期工作，是决定产品质量的关键环节 二、机器装配基本作业： 清洗 连接 校正、调整与配作 平衡 验收、试验 三、机器装配精度： 相互位置精度 相互运动精度 相互配合精度
四、装配组织形式 第二节装配方法与装配尺寸链一、装配方法：
二、装配尺寸链 装配尺寸链的建立 ?确定封闭环：通常装配尺寸链封闭环就是装配精度要求 ?装配尺寸链查找方法：取封闭环两端的零件为起点，沿装配精度要求的位置方向，以装配基准面为联系线索，分别查明装配关系中影响装配精度要求的那些有关零件，直至找到同一基准零件或同一基准表面为止。所有零件上连接两个装配基准面间的 位置尺寸和位置关系，便是装配尺寸链的组成环 ?装配尺寸链组成的最短路线（最少环数）原则 ?组成装配尺寸链时，应使每个有关零件只有一个尺寸列人装配尺寸链。相应地，应将直接连接两个装配基准面间的那个位置尺寸或位置关系标注在零件图上?又称一件一环原则 装配尺寸链的完全互换法 ?采用极值算法计算装配尺寸链 ?封闭环公差的分配 1）当组成环是标准尺寸时（如轴承宽度，挡圈的厚度等），其公差大小和分布位置为确定值 2）某一组成环是不同装配尺寸链公共环时，其公差大小和位置根据对其精度要求最严的那个尺寸链确定 3）在确定各待定组成环公差大小时，可根据具体情况选用不同的公差分配方法，如等公差法，等精度法或按实际加工可能性分配法等 4）各组成环公差带位置按入体原则标注，但要保留一环作“协调环”，协调环公差带的位置由装配尺寸链确定。协调环通常选易于制造并可用通用量具测量的尺寸
1 气缸体总成的装配 1.1气缸孔直径公差在装配时气缸孔直径不进行分组装配。正常生产情况下，气缸孔直径公差为 0.01mm，公差范围为±0.005。 1.2 主轴承孔的测量在安装前应用干净的无纺布或绸布将缸体和框架上的主轴承孔擦干净，测量并记录主轴承孔直径，用于选配主轴瓦，测量点见图1所示。 图1 主轴承孔测量点 1.3 碗形塞的安装 装碗型塞：将缸体装在装配支架上，用压装工具将缸体进气侧的两个碗型塞、缸体排气侧的三个碗型塞、后端面的一个碗型塞装在缸体上相应孔内，装碗型塞之前需要在碗型塞的结合面涂一层“乐泰648胶”，用压装工具（或机床）将碗型塞压装到位，如下页图所示（碗型塞压入后应低于平面 2±0.5mm ）。 碗形塞装配后，气缸体总成应进行压力试验： 1) 气缸体总成水套，在2bar的气压下，保持10 秒种，其泄漏量为＜10cm3/min 2) 气缸体总成油道，在4bar的气压下，保持10 秒种，其泄漏量为＜10cm3/min 3) 气缸体总成回油孔，在2bar 的气压下，保持10 秒种，其泄漏量为＜30cm3/min 气缸体总成应彻底清洗，除去所有外来杂质及毛刺，全部油道和油孔要打通并清洗干净，在装配其它零部件前应吹干。 左 右
1.4 丝堵的安装 见图3所示，将油道丝堵（M18×1.5）分别装在缸体前后端面的主油道孔内，拧紧力矩为 20+5Nm ，丝堵（M10×1）装在排气侧，拧紧力矩为 20±3Nm ，装配前均需涂“乐泰243胶 ” 。 ①碗形塞 ②螺堵 ③定位销 ④丝堵 图3碗形塞、丝堵、定位销的安装 2 连杆总成的装配和安装 2.1 活塞 在装配时，活塞销孔和活塞销无须分组装配。 2.2 活塞销 在销及销孔分别涂上一层机油，先将一只卡环 装在活塞销孔卡簧槽内，将活塞销通过连杆小头孔 装到活塞销孔内，装上另一只卡环。注意，活塞销 上有字的一面朝向缸体前端面，连杆上有标记的一 面朝向前端面装配。装配后检查活塞销转动的自如 情况。 2.3 连杆总成的装配 图4活塞分解图 连杆螺栓在装配前应用发动机润滑油润滑螺纹，先用手拧上连杆螺栓，然后拧紧到力矩
汽车总装工艺过程 汽车的总装配是整个汽车制造过程的最后阶段，汽车整车的质量最终是由总装配来保证的。因为如果装配不当，即使所有零件的加工质量都合格也难以获得符合质量要求的产品；反之，若零件加工的质量不够高，却可以通过制定合理的装配方法，使产品质量合格。由于汽车总装配所花费的劳动量很大、占用时间多、占用场地大，其对整车生产任务的完成、企业劳动生产率以及生产成本与资金周转、市场营销等均有直接影响。因此，必须高度重视汽车整车的总装配工作。 1 总装配的主要工作内容 1.1 物流系统准备 （1）组织进外协件、外购件。 （2）必要的物资储备。 1.2 制定生产计划进度 1.3 制定装配工艺规程 （1）划分装配单元。 （2）制定装配工艺流程。 （3）制定调整、检测标准。 （4）设计装配中的夹具及工位器具。 （5）通过调试确定保证精度的装配方法。 1.4 装配的工作内容 1）清洗、点件
进人装配的零件必须先进行清洗，以去除在制造、贮存、运输过程中所粘附的油脂、污物、切屑、灰尘等。相关部件、总成在运转磨合后也应清洗。清洗对于保证和提高装配质量、延长产品的使用寿命有着重要意义。 2）平衡处理 运转机件的平衡是装配过程中的一项重要工作。尤其是那些转速高、运转平稳性要求高的机器，对其零、部件的平衡要求更为严格。旋转体机件的平衡有静平衡和动平衡两种方法。对于盘状旋转体零件，如皮带轮、飞轮等，通常只进行静平衡；对于长度大的旋转机件，如曲轴、传动轴等，必须进行动平衡。 3）过盈连接 对于过盈连接件，在装配前应保持配合表面的清浩。常用的过盈连接装配方法有压人法和热胀法两种。压人法系在常温条件下以一定压力压人配合，会把配合表面微观不平度挤平，影响过盈量。压人法适用于过盈量不大和要求不高的场合。重要的、精密的机械以及过盈量较大的连接处常用热胀（或冷缩）法装配，即采用加热孔件或冷缩轴件的办法，使得缩小过盈量或达到有间隙后再进行装配。 4）螺纹连接 在汽车结构中广泛采用螺纹连接，对螺纹连接的要求是： （1）螺栓杆部不产生弯曲变形，螺栓头部、螺母底面与被连接件接触良好。 （2）被连接件应均匀受压，互相紧密贴合，连接牢固。 （3）根据被连接件的形状，螺栓的分布情况，应按一定顺序逐次（一般为2～3次）拧紧螺母。 螺纹连接的质量对装配质量影响很大。如拧紧的次序不对，施力不均会使零件发生变形，降低装配精度，并会造成漏油、漏水、漏气等。运转机件上的螺纹连接，若拧紧力达不到规定
发动机制造工艺介绍 1．发动机主要零件的加工工艺 2．发动机的结构与装配过程 3．发动机的现状与发展 一、发动机主要零件的加工工艺 1、凸轮轴加工 传统材料：优质碳素钢、合金结构钢、冷激铸铁、可锻铸铁、珠光体球墨铸铁及合金铸铁等。 1）凸轮轴的粗加工的传统工艺方法是采用靠模车床及液压仿形凸轮铣床，铣削的凸 轮尺寸精度和形状都优于车削，事直接进行精磨。对于加工余量大，较为先进的加工 方法为采用CNC凸轮铣床（无靠模），铣削方法有外铣和轮廓回转铣削两种。提供外 铣技术的公司主要有：HELLER公司，日本小松、日本片冈等。 长期以来，凸轮轴磨床采用靠模，滚轮摆动仿形机构。现凸轮磨床完全靠CNC 控制获 得精密的凸轮轮廓，同时工件无级变速旋转，广泛采用CBN（立方氮化硼）砂轮加工凸轮轴，这不仅摆脱了靠模精度对凸轮精度的影响，而且砂轮的磨损不影响加工精度 2、连杆加工 传统材料：中碳钢、中碳合金钢、非调质钢、粉末冶金等。 1）毛坯 连杆毛坯的各项在求中，最大的问题是重量和厚度方向的精度。为保证这两项要求，除 了锻造设备处，模具的质量是至关重要的，只有采用CAD/CAM模具制造技术，才能保证模具的重复制造精度，从而保证连杆毛坯的厚度和重量公差。 连杆传统的热处理方法是调质，现较为先进的连杆热处理方法是锻造余热淬火。连杆最常用的、最有效的强化方法是喷丸处理。 2)机械加工 对配合精度要求待别高的部位，如连杆小头衬套孔，需进行尺寸分组；应遵循基准统一原 则，尽量避免基准的更换，以减少定位误差； a) 大小头两端面加工：
连杆大小头两端面是整个机加工过程中的定位基准面，关且对大、小头孔都有着位置 精度要求。所以第一道工序都是加工大小头两端面。 磨削加工：要求毛坯精度较高，磨削的生产率高、精度高。磨削方式有：立式圆台磨床 （双轴或多轴）、立式双端面磨床、卧式双端面磨床。 b) 结合面的加工：连杆大头孔有直剖口，也有斜剖口；定位方式有螺栓定位、齿形定位、 定位销定位等。 c) 大、小头孔的加工 国内传统工艺：钻、镗（或钻、拉；钻、扩、铰）切开连杆及盖扩半精镗精镗珩磨 国外工艺：钻、精镗小头孔粗镗大头孔半圆并双面倒角切开连杆及盖 半精镗精镗 为了确保大、小头孔的中心距和两孔的平行度，精加工大、小孔都采用同时加工的工艺。采用拉镗工艺便于消除镗孔时的退刀痕（精镗），半精镗采用推镗，用一种机械、液压装置使拉镗时精镗刀片伸出。 3、缸体加工 1）缸体材料：灰口铸铁、合金铸铁、蠕墨铸铁、铝合金、镁合金等。 2）为了提高机床精度保持性，广泛采用镶钢导轨（HRC59-62）、滑鞍贴塑技术，对强力切削及高精度设备则采用滚珠导轨、滚柱导轨或静压导轨。 3）机加工刀具：大平面铝件加工普遍采用金钢石铣，铸铁件则普遍用用硬质合金可转位 密齿铣刀，镗缸孔采用陶瓷及CBN材料等高效刀具。在孔的加工中大量运用了结构复杂的复合刀具。 4）机加工 a）、大平面加工 加工方法：a、粗铣精铣工艺（柔性好） b、粗拉精铣工艺 b）、主轴承孔的加工 曲轴孔是多档的间断长孔，其尺寸精度、圆度、同轴度、表面粗糙度均有严格要求，为保证同轴度要求，精镗一般选用单面镗床，为克服主轴过长、刚性差的缺点，在镗杆上加硬质合金键条，并在夹具上设有相应的导套。采用多刀头、拉式镗杆（刚性好），有利于提高加工质量。为了保证止推面与主轴承孔的垂直度，镗杆一般装有径向走刀装置，一次走刀中完成主轴承孔和止推面的加工。 c）、缸孔的加工
第一道：冲压工艺 目标：生产出各种车身冲压零部件 下面是整齐码放的一卷卷的汽车专用钢板，厚度在至不等。这一卷卷的钢板，接下来就将会发生神奇的变化。 首先要把整卷钢板裁剪成大小不等的几块后，分类整理，以便有各自不同的用处。 大小不等的钢材，要经过一道切边工序。然后分配到各个冲压机上，进行下一步工序。 平整的钢材经过冲压机重新塑造，被压制成车身上的各种冲压部件。 压制好的前翼子板，整齐放在成品区待用。
压制成型的车辆侧车身 至此，一批批的汽车钢板就变成了形状结构复杂的车身零部件。接下来他们就被送到了焊接车间，进入了下一道工序。 第二道：焊接工艺 目标：将各种车身冲压部件焊接成完成的车身 每一道焊接完成后，工人师傅都要仔细检查焊接情况。 哈弗的车身焊接还大量运用了工业机器人，这大大提高了效率并降低了失误的风险。 车身焊接完成后，还要再进一步检查焊接情况。 在确认了焊接没有问题之后，白车身就将被送入涂装车间进行下一道工序。 第三道：涂装工艺 目标：防止车身锈蚀，使车身具有靓丽外表 组装完成的车身，被吊装到喷漆车间，先进行电泳防锈处理。
电泳防锈处理完毕后，工人们还要清理车身表面，发现是否有缺陷，为下一步即将到来的喷漆做准备。 由于油漆含有大量有毒物质，而且人工喷漆效率低、浪费油漆，因此哈弗喷漆工艺已经由机器人来完成了。 至此车身涂装工艺就结束了，喷涂完毕的车身将被送到总装车间进行最后一道工序。 第四道：总装工艺 目的：将车身、底盘和内饰等各个部分组装到一起，形成一台完整的车 本来运到总装车间的应该是包含发动机变速箱在内的底盘总成。但是我们有必要了解一下底盘总成是怎么组装的，因此先从哈弗的大梁开始。 在哈弗的大梁上需要安装转向系统和其他不易安装的部件。 这个工序是给车辆安装悬架连杆等部件。

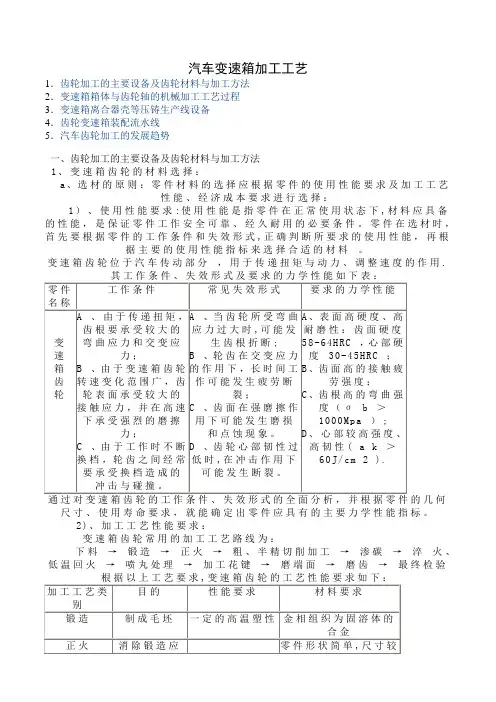

汽车变速箱加工工艺 1．齿轮加工的主要设备及齿轮材料与加工方法 2．变速箱箱体与齿轮轴的机械加工工艺过程 3．变速箱离合器壳等压铸生产线设备 4．齿轮变速箱装配流水线 5．汽车齿轮加工的发展趋势 一、齿轮加工的主要设备及齿轮材料与加工方法 1、变速箱齿轮的材料选择： a、选材的原则：零件材料的选择应根据零件的使用性能要求及加工工艺 性能、经济成本要求进行选择： 1)、使用性能要求：使用性能是指零件在正常使用状态下，材料应具备的性能，是保证零件工作安全可靠、经久耐用的必要条件。零件在选材时，首先要根据零件的工作条件和失效形式，正确判断所要求的使用性能，再根据主要的使用性能指标来选择合适的材料。 变速箱齿轮位于汽车传动部分，用于传递扭矩与动力、调整速度的作用。 的几何尺寸、使用寿命要求，就能确定出零件应具有的主要力学性能指标。 2)、加工工艺性能要求： 变速箱齿轮常用的加工工艺路线为： 下料→锻造→正火→粗、半精切削加工→渗碳→淬火、低温回火→喷丸处理→加工花键→磨端面→磨齿→最终检验
