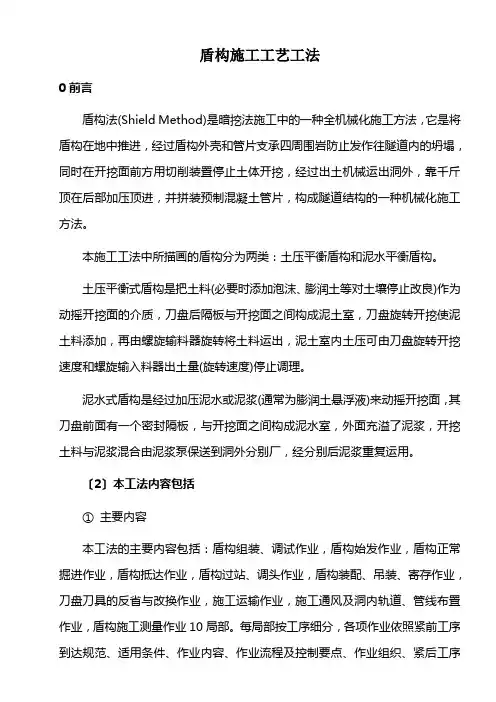

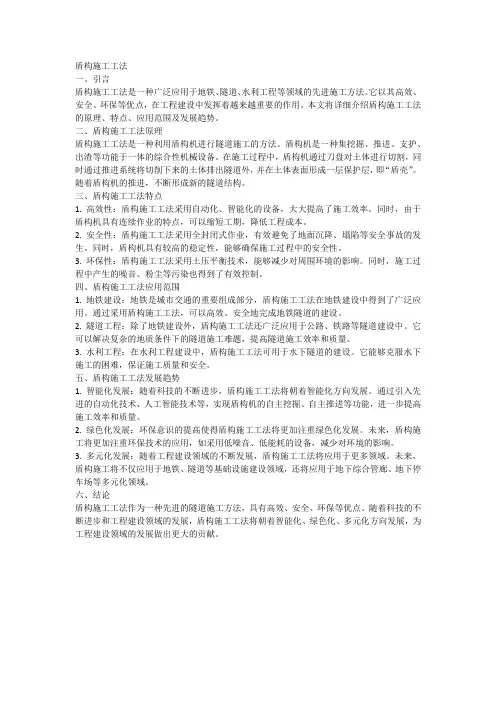

盾构施工工艺工法
0前言
盾构法(Shield Method)是暗挖法施工中的一种全机械化施工方法，它是将盾构在地中推进，通过盾构外壳和管片支承四周围岩防止发生往隧道的坍塌，同时在开挖面前方用切削装置进行土体开挖，通过出土机械运出洞外，靠千斤顶在后部加压顶进，并拼装预制混凝土管片，形成隧道结构的一种机械化施工方法。
本施工工法中所描述的盾构分为两类：土压平衡盾构和泥水平衡盾构。
土压平衡式盾构是把土料(必要时添加泡沫、膨润土等对土壤进行改良)作为稳定开挖面的介质，刀盘后隔板与开挖面之间形成泥土室，刀盘旋转开挖使泥土料增加，再由螺旋输料器旋转将土料运出，泥土室土压可由刀盘旋转开挖速度和螺旋输出料器出土量(旋转速度)进行调节。
泥水式盾构是通过加压泥水或泥浆(通常为膨润土悬浮液)来稳定开挖面，其刀盘后面有一个密封隔板，与开挖面之间形成泥水室，里面充满了泥浆，开挖土料与泥浆混合由泥浆泵输送到洞外分离厂，经分离后泥浆重复使用。
（2）本工法容包括
①主要容
本工法的主要容包括：盾构组装、调试作业，盾构始发作业，盾构正常掘进作业，盾构到达作业，盾构过站、调头作业，盾构拆卸、吊装、存放作业，刀盘刀具的检查与更换作业，施工运输作业，施工通风及洞轨道、管线布置作
业，盾构施工测量作业10部分。每部分按工序细分，各项作业按照紧前工序达. . . .
到标准、适用条件、作业容、作业流程及控制要点、作业组织、紧后工序等容进行编制。
② 总体施工流程图
盾构法隧道总体施工流程图见图1
图Ⅲ.1盾构法隧道总体施工流程图
施工
准
备
阶段 正常施工
阶段
收
尾阶段
. . .
③盾构法隧道施工阶段划分及工作要点
盾构法施工可分为：施工准备阶段、正常施工阶段和收尾阶段。各阶段工作主要工作要点见表1。
1 盾构组装、调试作业
（1）紧前工序达到标准
施工准备阶段完成,盾构施工临时设施建设完成，配套附属工程施工完成。
（2）作业容
盾构组装、调试作业容包括：施工准备、后配套组装作业、主机组装作业、空载调试及验收作业。
（3）作业流程
盾构组装、调试作业流程图见图1.1
图1.1 盾构组装、调试作业流程图
1.1后配套组装作业
. . . .
1.1.1紧前工序达到标准
施工准备，拖车行走轨排安装完成。
1.1.2适用条件
适用盾构项目盾构的组装作业，适用于整机始发。
1.1.3作业容
后配套组装作业容主要包括拖车起吊、轮对安装、拖车下井、拖车设备管线安装、皮带支架下井（泥水平衡盾构无）、风管下井、拖车后移、连接桥下井、后配套与主机连接等。
1.1.4作业流程及控制要点
（1）作业流程
后配套组装作业程序流程图如图1.1.1所示。
. . .
图1.1.1后配套组装作业流程图
1.2主机组装作业
1.2.1紧前工序达到标准
后配套组装作业。
1.2.2适用条件
适用盾构法隧道盾构主机的安装作业。
1.2.3作业容
作业容包括：中体下井、前体下井连接、刀盘下井安装、主机前移、管片安装机及设备梁安装、盾尾下井连接、螺旋输送机（泥水平衡盾构无）下井安装等容。
1.2.4作业流程及控制要点
（1）作业流程
主机组装作业流程图如图1.2.1所示。
. . . .
图1.2.1主机组装作业流程图
《盾构法隧道施工技术及应用》考试试卷答案（A） （隧道及地下结构工程管理人员2007年第一期培训班）单位：姓名：学号：成绩： —、是非题（正确的打“√”，错误的打“×”，每题1分，共15分） 1、所有盾构的形式，其本体从工作面开始均可分为切口环、支撑环和盾尾三部分。（√） 2、密封式盾构掘进机适合于渗水沙土和沙砾（少量沙砾）土质。（×） 3、SMW工法优点之一是对周围地基影响小，对临近土体扰动小，不致产生临近地面下沉， 房屋倾斜，道路裂损或地下设施破坏等。（√） 4、盾构隧道施工中为避免因材料问题而出现返工现象，应对管片，连接件，放水材料，注 浆材料等进行质量检查。（√） 5、盾构进洞的封门一般是采用外封门形式。（×） 6、管片的张角是指两块端面接头缝在径向向外张开称内张角，反之称外张角。（×） 7、网格挤压式盾构基本构造可分为：盾构壳体、拼装系统、推进系统三大部分。（×） 8、在泥水平衡式盾构掘进时采用同步注浆，也是为了防止泥水后窜。（√） 9、垂直顶升施工处于已建隧道内施工，施工时受潮汐、汛浪、气候变化等自然条件的影响， 使垂直顶升不能够“全天候”施工。（×） 10、选择几何定向测量成本低，收敛快，可靠性强，不受施工条件影响，任何施工企业在经 济上都能承受。（√） 11、盾构法隧道施工中的一道关键工序是管片拼装（×） 12、盾构推进过程中，由于正面阻力过大造成盾构推进困难和地层隆起变形（√） 13、盾构发生后退，应及时采取预防措施防止后退的情况进一步加剧，如因盾构后退而无法 拼装，可进行二次推进( √) 14、推进主溢流阀损坏或推进油泵损坏将直接导致盾构推进压力降低( √)
盾构法地铁施工工艺流程 袁存防 1 前言盾构法作为目前最为安全有效、品质兼优的城市轨道施工工艺，已经被绝大多数市政工程所青睐，在21 世纪中国社会、经济高速发展的时代，全国范围内各大中型城市都倾向于城市地铁及类似的市政工程的修建，因此盾构法施工在目前国内的市场不可估量。 盾构法施工糅合了传统和现代的各项技术革新，有着固定的施工工艺流程，包含了诸多施工环节，每一个环节或工序都必须有技术含量较高的专项方案指导施工，并辅以经验丰富的管理操作人员，才能充分发挥盾构法施工的优越性，实现工程的最大收益。现将盾构法地铁施工工艺流程总结如下，各分部、分项工程施工应参考专项方案。 2 场地规划 2.1 临建设施根据项目所在地政府和业主等上级主管部门的要求，确定临建设施所需板材和样式，围挡等临建应当和项目所在地同类项目一致建设。 生活区和生产区应该严格区分，并在场地内各显著位置悬挂安全生产标语。生活区应该包括办公区和住宿区，应合理规划，办公区要划分会议室和办公室，同时还要单独确定食堂和厨房位置，绝对避免安全隐患。 生产区应该设置进出口，并用专用围栏和生活区隔断，在进出口位置悬挂安全生产标语。生产区内应该合理规划库房和材料堆放地等。 2.2 临时设施（1）碴坑碴坑设置于始发井旁边，原则是利于出渣用吊机倾倒渣土，并便于土方车外运。碴土坑 采用 C20砼，底板及侧墙厚不低于30cm。每个碴土场四周设置挡碴板，碴土场总存碴能力》1500m3。 （2）管片堆放场根据盾构施工龙门吊设置情况，管片堆放场设置在吊机轨道之间，原则是利于吊机吊放，同 时考虑管片运输车便于进场。正式管片堆放场的管片存放能力》210块（35环）。 （3）砂浆拌合站结合盾构施工列车编组情况及盾构施工预留口位置，将拌合站设置在始发井入口区域内。拌 合站包括拌合楼、砂石料场、水泥储存罐、粉煤灰储存罐及砂浆储存罐。 砂浆拌合站场地全部钢筋混凝土硬化，并施作储存罐基础。 （4）冷却塔及砂浆中转站冷却塔及砂浆中转站设置在始发井出口位置附近，用H 型钢或工字钢搭设冷却塔放置平台。 （5）通风机通风机临时设置在盾构始发井出口位置，根据掘进情况，在过站后可在车站口位置另行设置。
地铁盾构施工工法专业技术2009-10-22 12:58:06 阅读126 评论2 字号：大中小 工法之一：土压平衡盾构施工工法 1、特点 1.1 盾构施工为多工序程序化作业，其自动化程度高，施工速度快、质量好、安全性高。 1.2 盾构掘进不需降水辅助施工，且管片属工厂预制，有利于环境保护和减少施工对城市正常生活秩序的干扰。 1.3 通过建立并保持密封仓内土压与开挖面水土压力的动态平衡，减少了施工对土层的扰动，工作面稳定，能有效地控制地表隆陷。 1.4 与泥水盾构工法相比，其所需场地面积小，施工成本低。 2、工艺原理
土压平衡式盾构机的工作原理是随着盾构机的推进，刀盘切削下来的土体进入密封仓，利用该部分土体使仓内维持适当压力，使之与开挖面水土压力相平衡。同时，通过螺旋输送机及其排土阀门等排土机构的控制，实现排土量与盾构推进量的匹配，形成盾构推进的同时保持开挖面稳定的动态平衡。 3、应用实例 北京地铁四号线角门北路站～北京南站区间工程，作为北京地铁四号线工程一部分。整个工程自南四环马家楼，向北沿终至龙背村，线路全长28.14km，共设24座车站。其中角门北路站～北京南站区间盾构法施工隧道长：2392.922m（见图3所示），其中左线长：1161.488m，右线长：1231.434m。 区间管片外径6000mm，内径5400mm，宽1200mm，每环6块。隧道埋深约10～17m，线路最小水平曲线半径350m，最大水平曲线半径600m，线间距12～21.49m；最小竖曲线半径3000 m，最大竖曲线半径5000m；区间线路纵坡成“V”字形，角门北路站位于纵坡最大坡度2‰上坡段，出站后区间线路以15‰的坡率下坡，至最低点后左右线分别以6.863‰和6.906‰的坡率上坡，北京南站位于纵坡2‰上坡段。 工法之二：小半径曲线段盾构始发施工工法
地铁盾构施工技术试题 （含选择题80道，填空题25道，简答题10道） 一、选择题：（共80题） 1、刚性挡土墙在外力作用下向填土一侧移动，使墙后土体向上挤出隆起, 则作用在墙上的水平压力称为（）。 A. 水平推力 B.主动土压力C .被动土压力 2、混凝土配合比设计要经过四个步骤，其中在施工配合比设计阶段进行 配合比调整并提出施工配合比的依据是（）。 A.实测砂石含水率 B .配制强度和设计强度间关系 C.施工条件差异和变化及材料质量的可能波动 3、盾构掘进控制“四要素”是指（）。 A .始发控制、初始掘进控制、正常掘进控制、到达控制 B .开挖控制、一次衬砌控制、线形控制、注浆控制 C.安全控制、质量控制、进度控制、成本控制 4、盾构施工中，（）保持正面土体稳定 A .可 B .易C.必须 5、土压平衡盾构施工时，控制开挖面变形的主要措施是控制：（） A .出土量 B .土仓压力 C .泥水压力 6、开挖面稳定与土压的变形之间的关系，正确的描述是：（） A .土压变动大，开挖面易稳定
B .土压变动小，开挖面易稳定 C. 土压变动小，开挖面不稳定 7、土压平衡式盾构排土量控制我国目前多采用（）方法 A.重量控制 B.容积控制 C.监测运土车 8、隧道管片中不包含（）管片 A. A型 B. B型C . C型 9、拼装隧道管片时，盾构千斤顶应（） A .同时全部缩回 B .先缩回上半部C.随管片拼装分别缩回 10、向隧道管片与洞体之间间隙注浆的主要目的是（） A .抑制隧道周边地层松弛，防止地层变形 B .使管片环及早安定，千斤顶推力能平滑地向地层传递 C.使作用于管片的土压力均匀，减小管片应力和管片变形，盾构的方 向容易控制 11、多采用后方注浆方式的场合是：（） A .盾构直径大的 B .在砂石土中掘进 C.在自稳性好的软岩中掘进 12、当二次注浆是以（）为目的，多采用化学浆液。 A .补足一次注浆未填充的部分 B .填充由浆液收缩引起的空隙
地铁盾构法隧道施工技 术方案 标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
地铁盾构法隧道施工技术方案
地铁盾构法隧道施工技术方案 1.施工流程图 1.1盾构法隧道施工流程图 图1盾构隧道施工流程图 1.2盾构始发流程图 图2 始发流程 图 2.盾构机下井 盾构机从盾构工作井吊入，每台盾构机本身自重约200t ，分解为 5 块，最大块重约60t 。综合考虑吊机的起吊 能力和工作半径，安排1 台200t 和一台40t 汽车吊机进行吊入任务。盾构机下井拼装顺序见图3。 图3盾构机下井拼装示意图 在吊入盾构机之前，依次完成以下几项工作： 1.将测量控制点从地面引到井下底板上； 2.铺设后续台车轨道； 3.依次吊入后续台车并安放在轨道上； 4.安装始发推进反力架，盾构管片反力架示意图见图4； 5.安装盾构机始发托架，盾构始发托架示意图见图5。 图4盾构管片反力架示意图 掘进
图5 盾构始发托架示意图 3.盾构机安装调试 3.1盾构机的安装主要工作 1.盾构机各组成块的连接； 2.盾构机与后续设备及后续台车之间各种线路、管线和机械结构的连接。 3.盾构机内管片安装器、螺旋输送器、保园器的安装； 4.台车顶部皮带机及风道管的连接； 5.刀盘上各种刀具的安装。 3.2盾构机的检测调试主要内容 1.刀盘转动情况：转速、正反转； 2.刀盘上刀具：安装牢固性、超挖刀伸缩； 3.铰接千斤顶的工作情况：左、右伸缩； 4.推进千斤顶的工作情况：伸长和收缩； 5.管片安装器：转动、平移、伸缩； 6.保园器：平移、伸缩； 7.油泵及油压管路； 8.润滑系统； 9.冷却系统； 10.过滤装置； 11.配电系统； 12.操作控制盘上各项开关装置、各种显示仪表及各种故障显示灯的工作情况。 盾构机在完成了上述各项目的检测和调试后（具体应遵照盾构机制造厂家提供的操作手册进行），即可判定该盾构机已具备工作能力。 4.盾构进洞 1.盾构进洞前50 环进行贯通测量，以确定盾构机的实际位置和姿态。此后的掘进不允许有大的偏差发生，逐渐按偏差方位调整盾构机姿态和位置，满足盾构进洞尺寸要求。这一调整应在盾构刀盘进入洞前加固土前完成，以避免盾构进洞发生意外。

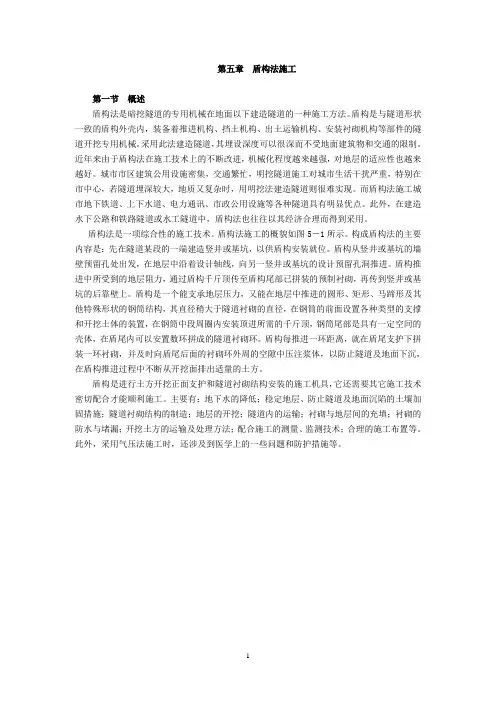

第五章盾构法施工 第一节概述 盾构法是暗挖隧道的专用机械在地面以下建造隧道的一种施工方法。盾构是与隧道形状一致的盾构外壳内，装备着推进机构、挡土机构、出土运输机构、安装衬砌机构等部件的隧道开挖专用机械。采用此法建造隧道，其埋设深度可以很深而不受地面建筑物和交通的限制。近年来由于盾构法在施工技术上的不断改进，机械化程度越来越强，对地层的适应性也越来越好。城市市区建筑公用设施密集，交通繁忙，明挖隧道施工对城市生活干扰严重，特别在市中心，若隧道埋深较大，地质又复杂时，用明挖法建造隧道则很难实现。而盾构法施工城市地下铁道、上下水道、电力通讯、市政公用设施等各种隧道具有明显优点。此外，在建造水下公路和铁路隧道或水工隧道中，盾构法也往往以其经济合理而得到采用。 盾构法是一项综合性的施工技术。盾构法施工的概貌如图5－1所示。构成盾构法的主要内容是：先在隧道某段的一端建造竖井或基坑，以供盾构安装就位。盾构从竖井或基坑的墙壁预留孔处出发，在地层中沿着设计轴线，向另一竖井或基坑的设计预留孔洞推进。盾构推进中所受到的地层阻力，通过盾构千斤顶传至盾构尾部已拼装的预制衬砌，再传到竖井或基坑的后靠壁上。盾构是一个能支承地层压力，又能在地层中推进的圆形、矩形、马蹄形及其他特殊形状的钢筒结构，其直径稍大于隧道衬砌的直径，在钢筒的前面设置各种类型的支撑和开挖土体的装置，在钢筒中段周圈内安装顶进所需的千斤顶，钢筒尾部是具有一定空间的壳体，在盾尾内可以安置数环拼成的隧道衬砌环。盾构每推进一环距离，就在盾尾支护下拼装一环衬砌，并及时向盾尾后面的衬砌环外周的空隙中压注浆体，以防止隧道及地面下沉，在盾构推进过程中不断从开挖面排出适量的土方。 盾构是进行土方开挖正面支护和隧道衬砌结构安装的施工机具，它还需要其它施工技术密切配合才能顺利施工。主要有：地下水的降低；稳定地层、防止隧道及地面沉陷的土壤加固措施；隧道衬砌结构的制造；地层的开挖；隧道内的运输；衬砌与地层间的充填；衬砌的防水与堵漏；开挖土方的运输及处理方法；配合施工的测量、监测技术；合理的施工布置等。此外，采用气压法施工时，还涉及到医学上的一些问题和防护措施等。
