XXX楼
玻璃楼梯钢结构计算书
计算：校对：审核： 2004-06-25
设计依据
本工程为江苏常熟xxx楼梯工程，地面粗糙度按B类取，常熟地区基本风压取0.45 KN/m2(50年一遇)，抗震设防烈度为7度。设计结合原结构条件，并遵照以下规范（规程）进行：
《建筑结构荷载规范》（GB 50009－2001）
《钢结构设计规范》（GBJ 50017－2003）
《建筑抗震设计规范》（GB 50011－2001）
《玻璃幕墙工程技术规范》（JGJ 102-96）
结构计算：
一、荷载条件
1.恒载
采光顶玻璃自重：（10＋1.14PVB＋10＋12A＋10中空钢化夹层玻璃）
标准值＝25.6×30×10-3=0.768 KN/m2
立面玻璃自重：（6+12A＋6中空钢化玻璃）
标准值=25.6×12×10-3=0.31 KN/m2
楼梯平台板自重：8mm厚花纹钢板
标准值：78.5×8×10-3=0.63 KN/m2
恒载设计值：
0.768×1.2=0.922 KN/m2
0.31×1.2=0.372 KN/m2
0.63×1.2=0.756 KN/m2
2.活载
活载标准值：按0.5 KN/m2计
活载设计值：0. 5×1.4=0.7 KN/m2
3.风载
（1）基本风压w o
现行规范GB50009－2001规定常熟地区基本风压为0.45 KN/m2（50年一遇）。
（2）体形系数μs
荷载规范GB50009－2001规定计算围护结构的局部体形系数：正压区＋0.8，负压区－1.0，封闭建筑内表面风压体形系数：正压区－0.2，负压区＋0.2。
（3）阵风系数βgz
B类地面粗糙度17.25m高度βgz=1.7。
（4）高度变化系数μz
B类地面粗糙度17.25m高度μz=1.2。
风荷载标准值：
正风：w k=βgzμsμz w o=1.7×（0.8＋0.2）×1.2×0.45=0.92 KN/m2
负风：w k=βgzμsμz w o=1.7×（1.0＋0.2）×1.2×0.45=1.10 KN/m2
4.地震作用
分布水平地震作用标准值：
立面玻璃：q Ek=βEkαmax G K/A=5×0.08×25.6×0.012＝0.123 KN/m2
顶面玻璃：q Ek=βEkαmax G K/A=5×0.08×25.6×0.02＝0.205 KN/m2
5.活载
不上人屋面：0.5 KN/m2
楼梯：2.5 KN/m2
二、荷载组合
作用于结构的荷载在计算时根据规范考虑了以下组合形式，在SAP2000结构计算软件中对这些组合的命名同时列出。
G:恒载 L:活载 WC：X向正风载 WCF: X向负风载 WZ：Y向正风载WZF:Y向负风载 QC：X向地震作用 QZ:Y向地震作用
1）GL06WC: 1.2G+1.4L+0.6×1.4WC
2）GL06WCF:1.2G+1.4L+0.6×1.4WZC
3）G07LWC: 1.2G+0.7×1.4L+1.4WC
4）G07LWCF:1.2G+0.7×1.4L+1.4WZC
5）GL06WZ: 1.2G+1.4L+0.6×1.4WZ
6）GL06WZF:1.2G+1.4L+0.6×1.4WZF
7）G07LWZ: 1.2G+0.7×1.4L+1.4WZ
8）G07LWZF:1.2G+0.7×1.4L+1.4WZF
9）GQC: 1.2G+1.3QC
10）GQCF:1.2G-1.3QC
11）GQZ :1.2G+1.3QZ
12）GQZF:1.2G-1.3QZ
13）BGL06WC: 1.0G+1.0L+0.6×1.0WC
14）BGL06WCF:1.0G+1.0L+0.6×1.0WZC
15）BG07LWC: 1.0G+0.7×1.0L+1.0WC
16）BG07LWCF:1.0G+0.7×1.0L+1.0WZC
17）BGL06WZ: 1.0G+1.0L+0.6×1.0WZ
18）BGL06WZF:1.0G+1.0L+0.6×1.0WZF
19）BG07LWZ: 1.0G+0.7×1.0L+1.0WZ
20）BG07LWZF:1.0G+0.7×1.0L+1.0WZF
21）BGQC: 1.0G+1.0QC
22）BGQCF:1.0G-1.0QC
23）BGQZ :1.0G+1.0QZ
24）BGQZF:1.0G-1.0QZ
三、结构计算分析
结构采用空间钢桁架结构体系（形式见附图）：计算分析采用SAP2000微机结构分析通用程序参数选择：
180×120×5×5：f=215Mpa；
160×120×5×5：f=215Mpa；
180×180×5×5：f=215Mpa；
经计算24种工况计算内力及变形如下：（电脑文件E:\ 常熟 xx\计算\lta ?*） 楼梯梁（210号杆 180×120×5×5）：A=2900mm 2，L=4145mm ， Wx ＝147601.85mm 3，Wy=117736.11mm 3，Mx=18.5 KN·m ，My=7.5KN·m
6
6max 218.5107.510147601.85
117736.11
189/My Mx
N mm σ??=+=
+
=
满足强度要求。
楼梯梁（117号杆 160×120×5×5）：A=2700mm 2，L=1475mm ， Wx ＝125281.25mm 3，Wy=106708.33mm 3，Mx=13.0 KN·m ，My=3.4KN·m
6
6max 213.010 3.410125281.25
106708.33
136/My Mx
Wx Wy
N mm σ??=+=
+
=
满足强度要求。
框架梁（157号杆 180×120×5×5）：A=2900mm 2，L=3300mm ， Wx ＝147601.85mm 3，Wy=117736.11mm 3，Mx=2.3KN·m ，My=16.3KN·m
6
6max 22.31016.310147601.85
117736.11
154/My Mx
Wx Wy
N mm σ??=+=
+
=
满足强度要求。
框架柱（15号杆 180×180×5×5）：A=3500mm 2，L=1630mm ， Wx ＝198657.41mm 3，Wy=198657.41mm 3，ix=71mm ，iy=71mm ，N=-189KN ，Mx=4.7KN·m ，My=9.7KN·m ，λ＝1630/71=23<150，?=0.937
366max 218910 4.7109.7100.9373500
198657.41
198657.41
130/My N
Mx A
Wx
Wy
N mm ?σ?????=
+
+
=
+
+
=
满足刚度、强度、稳定要求。
框架柱（15号杆 180×180×5×5）：A=3500mm 2，L=1630mm ， Wx ＝198657.41mm 3，Wy=198657.41mm 3，ix=71mm ，iy=71mm ，N=-189KN ，Mx=4.7KN·m ，My=9.7KN·m ，λ＝1630/71=23<150，?=0.96
3
66max 218910 4.7109.7100.963500
198657.41
198657.41
129/My N Mx
N mm σ????=++=
+
+
=
满足刚度、强度、稳定要求。
框架柱（14号杆 180×180×5×5）：A=3500mm 2，L=3500mm ， Wx ＝198657.41mm 3，Wy=198657.41mm 3，ix=71mm ，iy=71mm ，N=-137KN ，Mx=3.8KN·m ，My=8.1KN·m ，λ＝3500/71=49<150，?=0.861
3
66max 213710 3.8108.1100.8613500
198657.41
198657.41
105/My N Mx
A Wx Wy
N mm ?σ?????=++=
+
+
=
满足刚度、强度、稳定要求。
位移计算结果：
122点最大位移为15mm （第7工况）
15/3300=1/220 满足挠度要求。
支座反力计算结果：
24点： F x =±0.8kN, F y =±0.4kN, F z =±109kN 18点： F x =±2.9kN, F y =±3.7kN, F z =±186kN 153点： F x =±0.5kN, F y =±10.5kN, F z =±38kN 70点： F x =±0.8kN, F y =±3.7kN, F z =±28kN 71点： F x =±1.3kN, F y =±4.5kN, F z =±5.8kN 174点： F x =±42kN, F y =±3.5kN, F z =±14kN
杆件编号图
节点编号图
开平市宏优金属制品有限公司 香蕉式桥梁施工安全爬梯 结构验算书 提供方：开平市宏优金属制品有限公司技术部 复核者：（由施工单位设计部复核） 编制日期：2014年12月28日 一、结构计算及设计依据
香蕉式安全爬梯的计算参照 1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 2、《建筑地基基础设计规范》GB50007-2011 3、《建筑结构荷载规范》GB50009-2012 4、《钢结构设计规范》GB50017-200 二、安全爬梯使用材料选择及使用要求 1、材料要求： （1）安全爬梯架体立柱采用φ48×3.25钢管，钢材强度等级Q235，横杆采用φ48×3钢管，剪刀撑（斜拉杆）采用钢φ48×2.2钢管。材强度等级Q235；钢管表面应平直光滑，其质量应符合现行国家标准。 （2）横杆与立杆连接方式为香蕉式插头与销库插入式自锁连接。 （3）连墙件采用φ48×3钢管与建筑物固定，连接架体一端使用扣件锁紧钢管。 （4）楼梯采用钢板冲压，焊接成型为Z字型。上、下各带有一个转弯平台。 2、地基要求：按照结构验算要求处理！ 3、搭设要求： （1）每根立杆底部应设置可调节底座，底座底板宽度为150mm，厚度为8mm。 （2）安全爬梯搭设高度为<100m； （3）搭设尺寸为：横距L b为1.268m，纵距L a为2.438m， （4）立杆接长加高采用冲压焊接在立杆上的连接销连接。 （5）连墙件：连墙件按每层设置间距为3-5m应布置靠近主节点，偏离主节点的距离不应大于300mm；应从底层第一步纵向水平处开始设置，当该处设置有困难时，应采用其他可靠措施固定。 （6）剪刀撑（斜拉杆）：剪刀撑斜杆与地面的倾角为450--600；剪刀撑斜杆采用香蕉头可旋转斜接头固定在与之相交的立杆销库上。 三、结构复核验算书（以最高层计算） 安全爬梯脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。计算的脚手架为双排脚手架，搭设高度为100米，立杆采用单立管。 搭设尺寸为：立杆的纵距2.438米，立杆的横距1.268米，采用的钢管类型为48×3.25，连墙件采用竖向间距3.00米，水平间距3.00米。 1、短横杆的计算:
一．建筑设计说明 一、工程概况 1.工程名称：青岛市某重型工业厂房； 2.工程总面积：3344㎡ 3.结构形式：钢结构排架 二、建筑功能及特点 1.该拟建的建筑位于青岛市室内，设计内容：重型钢结构厂房，此建筑占 地面积3344㎡。 2.平面设计 建筑物朝向为南北向，双跨厂房，每跨跨度为21m，柱距为6m，采用柱网为21m ×6m，纵向定位轴线采用封闭式结合方式。 3.立面设计 该建筑立面为了满足采光和美观需求，设置了大面积的玻璃窗。 4.剖面设计 吊车梁轨顶标高为 6.9m，柱子高度H=6.9+3.336+0.3=10.536,取柱子高度为10.8m。 5.防火 防火等级为二级丁类，设一个防火分区，安全疏散距离满足房门只外部出口或封闭式楼梯间最大距离。 室内消火栓设在两侧纵墙处，两侧及中间各设两个消火栓，满足间距小于50m 的要求。 6.抗震 建筑的平面布置规则，建筑的质量分布和刚度变化均匀，满足抗震要求。 7.屋面 屋面形式为坡屋顶：坡屋顶排水坡度为10%，排水方式为有组织内排水。屋面做法采用《01J925-1压型钢板、夹芯板屋面及墙体建筑构造》中夹芯钢板屋面。 8.采光 采光等级为Ⅳ级，窗地比为1/6,窗户面积为1160㎡，地面面积为3344平方米，窗地比满足要求，不需开设天窗。 9.排水 排水形式为有组织内排水，排水管数目为21个。 三、设计资料 1.自然条件 2.1工程地质条件：场区地质简单，无不利工程地质现象，条件良好， 地基承载力标准值1000Kpa，为强风化花岗岩，场区内无地下水。 冻土深度为0.5m。 2.2抗震设防：6度 2.3防火等级：二级 2.4建筑物类型：丙类 2.5基本风压:W=0.6KN/㎡，主导风向：东南风

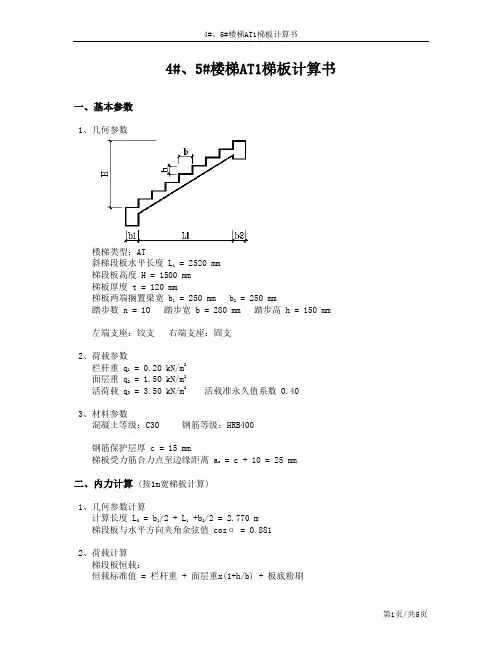

钢楼梯计算书 文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]

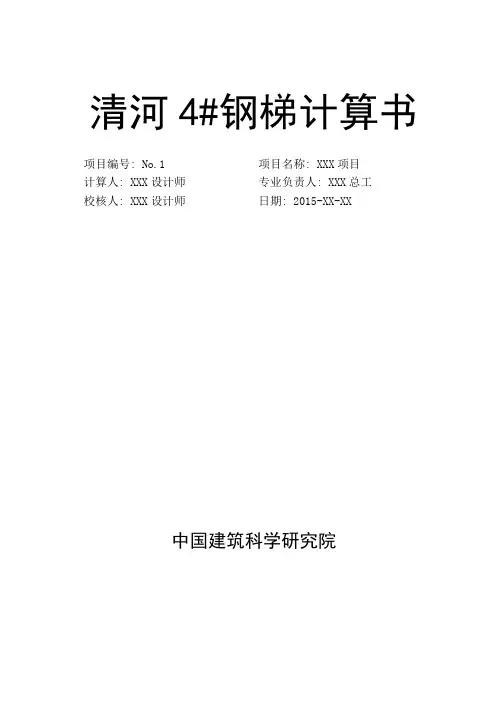

清河4#钢梯计算书 项目编号: No.1项目名称: XXX项目 计算人: XXX设计师专业负责人: XXX总工 校核人: XXX设计师日期: 2015-XX-XX 中国建筑科学研究院 目录
