施工方案与技术措施
一、钢结构现场安装
（一）、现场安装方案概述
本钢结构工程在结构形式是框架，结合构件形式、重量、就位位置和施工现场实际情况，及现场设置塔吊的各项起重参数性能，本工程钢结构采用综合安装方法进行。
1、钢结构现场安装方法：
厂房框架柱、梁等构件重量都较轻，吊装主要采用NK250型25t汽车吊吊装吊就位。
2、钢结构现场安装顺序：
钢结构吊装采用“先中间、后外侧，先柱后梁，先下后上”的原则。在厂房的中间部位最先形成一稳定得框架体系，然后向两端进行推进、对称安装其余的钢柱、钢梁构件。顺序如下图所示：
单个厂房施工顺序示意图（从中间向两端）
（二）主要安装构件情况分析
本工程的主要构件为钢柱、钢梁、檩条、斜撑等构件。钢材材质为Q345 B。重量都不太重，具体如下：
（三）起重设备选择和布置
1、起重机的选择
按现场平面布置图，共5个钢结构厂房钢结构工程需要安装，结合其起重性能和工况分析，现场配置NK250型25t汽车吊4台。
主要使用区域及用途如下：
2、汽车起重机的工况性能如下表
NK250型25t汽车吊额定总起重量表如下（单位：T）：
（四）钢结构安装工艺
1、安装工艺整体流程（以冷冻库为例）
地脚螺栓复测→钢构件卸车→构件进场检验→汽车吊直接吊装就位→地脚螺栓临时紧固→缆风绳临时拉结稳固→钢柱轴线位置、垂直度调整→钢柱螺栓和柱脚压板紧固、焊接→下一钢柱安装→钢柱间系杆安装→形成首个稳定的格构体系→钢屋架地面拼装成整体并双机抬吊就位，组成首个钢屋架→两侧对称安装柱、屋架体系→……→以此类推→安装完成，结构验收。
2、钢结构安装区域划分
本工程共有肉类冷冻、肉类市场、蔬菜储藏、蔬菜市场、敞开式销售区五部分，按照施工流水段的划分，共分为五个区域，具体划分区域如下图所示。
3、钢结构整体安装顺序
按照工程总体部署，拟安排两个施工队同时进行施工，五个区域的整体施工顺序为：一区、二区……五区。
对于同一个厂房，钢构件安装顺序采用以“减少误差，从中间向两端”的方法进行安装。
4、钢结构安装顺序（以冷冻库为例）
（1）、安装第一排钢柱。
（2）、安装第二排钢柱。
（3）、安装钢柱之间连梁（或系杆）。
（4）、使用双机抬吊安装第一榀钢屋架。
（5）、使用双机抬吊安装第二榀钢屋架。
（6）、安装两榀屋架之间的檩条，形成稳定的框架体系。
（7）、继续安装下一榀刚架的钢柱、连梁、屋架、檩条。
（8）、按上述顺序依次继续安装屋架，柱间支撑也穿插着进行安装。
（9）、继续进行安装。
（10）、屋架安装完成。
5、柱间支撑安装
柱间支撑与钢柱采用节点板螺栓连接和焊接连接相结合的方式，制作及钢柱安装偏差对其安装可能有较大的影响，柱间支撑在工厂内整榀拼装完后整体运输到现场进行安装。柱间支撑吊装重量较轻，可以利用25吨汽车吊进行吊装。
交叉式柱间支撑的吊装顺序如下：
吊装时，分为三个单体1、2、3分别吊装。三个单体均为平面桁架结构形式，吊装为整体吊装。安装时先安装3，而后用手拉葫芦拉到钢柱上临时固定，而后安装1，连接3和1的节点，拆除手拉葫芦，最后安装2。整体吊装的三个单体桁架采用25T汽车吊4点吊装。
6、屋架梁的安装
（1）、过长钢架吊装防变形措施
最长的钢架长56米，为防止较长钢架在起吊过程中变形，较长构件的吊装采取双机抬吊、四点吊装的方法，四点吊装起吊时四点同步受力，吊点距离保证在6米左右，这样起吊过程中钢架可达到均匀受力，在吊装过程中可保持设计尺寸，合乎规范要求。具体如下图所示：
双机抬吊钢屋架吊装示意图
（2）、吊装机械及施工措施
屋架钢梁吊装时，在钢丝绳上串联一个手拉葫芦，以调整钢梁在空中的姿态。
屋面钢梁吊装到位后，在松钩之前应连接相关屋面钢檩条等，使之形成一个空间框架的稳定结构。如果不能在松钩之前安装屋面钢檩条，为防止屋架钢梁歪扭，应拉设缆风绳。缆风绳在吊装之前固定到屋架钢梁上，共设四根，拉设位置在钢梁长度的1/3处，下面拉设在附近的钢柱柱脚。缆风绳选用Ф13.5mm，使用1T手拉葫芦拉紧。屋面主钢梁间连梁安装后，
即可拆除缆风绳。
由于钢柱安装有一定的允许偏差，且屋架梁与钢柱采用高强度螺栓连接，因此安装时，当吊装到位后，采取先连接一头（但不紧固），另一头如果能直接连接，则直接连接到位，如偏差过大，应调整钢柱缆风绳，调整屋面梁高度间距，但钢柱本身偏差应符合规范要求。
二、屋面、墙面系统施工
（一）檩条安装
1、檩条的地面运输
从原材料堆放场地用卡车或平板车将檩条运输至吊机位置，然后用钢丝绳捆绑结实。
2、垂直运输：
将捆绑结实的檩条采用现场吊机将檩条吊运至其安装部位。因为檩条单重小，且为线性杆件，绑扎容易，吊装时主要耗时的是起钩和落钩，为提高安装速度，采用一钩多吊的方法
来提高工作效率，如图所示。
3、檩条安装总体顺序
檩条和檩托的安装顺序如下：
檩托安装→檩条安装→屋面系统的安装
安装程序
檩托和檩条安装流程
4、檩条安装定位
⑴、根据本系统工程屋面板制作安装标准及钢结构施工单位移交的测量数据，确定各檩条定位点的高差是否需调整，若需调整，则用所需调整量的钢板予以调高处理。数量不超过三块,块与块之间采用焊接处理.使整个檩条面按安装标准达到基本平滑。垫块在安装前须除锈，涂装处理按檩条的涂装要求。
⑵、金属屋面板系统的定位安装主要分檩条的檩托板定位和钢支撑的定位，其安装应严格按照批准的设计图纸进行。采用全站仪及经纬仪按设计要求进行放线，并安装定位线弹在钢支撑上。
5、檩条安装
⑴、檩托定位
檩托焊接在钢结构梁和支撑上。檩托定位方法如下：根据檩距和轴线确定出檩条和钢结构梁的交线（放线弹出的定位线），该交线即为檩托板的安装线。
⑵、檩托安装
90°±1°度，位置偏差在5mm 要校正角度。点焊要牢固。焊条直径为美观。
⑶、防腐处理
焊接后应对焊缝及其四周进行防腐处理，防腐材料选用符合设计要求的油漆涂料，要求涂刷两道。防腐前清除干净焊缝表面的药皮和污物。
⑷、檩条固定
本工程所有檩条采用与檩托螺栓连接，当檩条抬运就位后，首先应检查正在安装的檩条顶面是否与已安装的相邻檩条顶面平齐，如不平齐应作调整。相邻檩条顶面高差在2mm 以内时方可螺栓紧固，在安装时应尽量将两相邻檩条顶面调成一致。
（二）天沟安装 1、天沟支架安装
⑴、本工程采用小型型钢做天沟支架；
⑵、按设计的间距安装天沟支架，并检查支架顶面标高是否一致。
2、天沟安装
⑴、分段天沟拼接
天沟对接前将切割口打磨干净，对接时注意对接缝间隙不能超过1mm，先每隔10cm 点焊，确认满足焊接要求后方可焊接。焊条型号根据母材确定。焊缝一遍成形。为加快天沟安装速度，可在地面将两至三节天沟拼成一体，然后用16吨吊车吊到安装位置或吊到就近的位置，这样不但可以提高天沟的对接质量，而且可以大大提高工作效率。
⑵、天沟焊接后往往会出现较大的变形，为了控制焊接引起的变形，必须采用先点焊再分段施焊的方法。焊接完后，焊缝两侧20mm范围内会出现不同程度的变色，应立即用布砂轮打磨抛光将其除去。
⑶、天沟安装好后，底部平整、无积水现象。
3、天沟试水试验
天沟安装好后，应往天沟内注满水，查看天沟是否漏水，天沟不漏水后，进行验收。若漏则须对漏水处重新焊补，并作抛光处理，再重复防漏试验，直至合格。
（三）屋面、墙面压型钢板安装
本工程屋面压型钢板拟采用90厚内衬聚氨酯彩钢板，墙面压型钢板拟采用70厚内衬保温聚氨酯彩钢板。
1、基本要求：
⑴、板材的搬运应轻拿轻放，避免磕碰，严禁拖地，以免破坏板材。
⑵、首先确定安装起始点，该点的确定就根据设计图纸及现场情况确定，一般从一侧往另一侧。安装时还应弹基准线，以免出现累积误差。
⑶、确定好安装方向，弹射基准线后从一端向另一端一块块安装。
⑷、两块平行面的边缘搭接应平直，从而保证室内美观。面板的接缝方向应避开主要视角，当主风向明显时，应将面板搭接边朝向下风方向。
⑸、压型钢板应在支撑构件上可靠搭接，搭接的长度应符合设计要求，且不应小于下列表中的规定。
压型钢板在支撑构件上搭接的长度（mm）
⑹、压型钢板安装的允许偏差应符合下表的规定。
压型钢板安装的允许偏差(mm)
2、安装方法：
⑴、在檩条上搭设人行走道，确保施工安全和施工进度。
⑵、安装时，用吊机把板吊到屋面上。起吊带必须使用尼龙带或布带等柔性吊装，不得使用钢带。在包装与吊带或包装之间应插入保护性木条，从而防止板沿变形。
⑶、安装前应首先把板材表面清除干清，然后检查板面是否有残留物，如有用清洁剂和水把混和物清洗干净。并用干布抹干表面的湿气。
⑷、板的铺设方向必须是逆主导方向铺设。在屋面板安装过程中必须随时弹线，以防累积误差。
⑸、在屋面板安装过程中，屋脊盖板和防水堵头安装必须同时跟上。
⑹、板对集中荷载较敏感，因此屋面彩板施工时，施工人员不得聚集在起，以避免集中荷载导致板的局部破坏。
⑺、安装屋面板时采用边吊运边安装，至少要做到把吊运屋面上的板当天安装完，凡是当天没有安装完的板，必须采取相应措施防止坠落。
⑻、质量要求：压型板尺寸无误、表面干净、无可察觉的凹凸和折纹、接槎顺直、纵横搭接均成直线，接缝均匀整齐，严密无翘曲、无错钻孔洞。
3、屋脊堵头及屋脊板的安装：
⑴、放线定位第一块屋脊板的起始基准线，顺安装方向定出屋脊堵头及屋脊堵头两边线的安装控制线。
⑵、安装屋脊堵头板，堵头板与压型板接触部位满涂防水胶，然后安装，用防水胶将堵头密封防止渗漏，依次安装后续堵头。
⑶、安装第一块屋脊板，依起始基准线和控制线安装第一块屋脊板调整定位。在屋脊板上测量划出弯折档水板的定位板，用剪刀剪口，将屋脊板用规定的拉铆顶固定于压型板上，用防水胶将固定件密封，依划出的弯折定位线弯折定位线弯折档水板。
4、泛水、包角，伸缩缝盖板的安装：
⑴、放线定出第一块的起始基准线，顺安装方向确定板两边线的控制线。
⑵、安装第一块，依基准线和控制线安装第二块板调整定位，固定在固定板上，以防水胶将固定件密封以防渗漏。
⑶、在第一块板上量测划出第二块板与第一块的搭接定位线、在板的搭接部位涂防水胶，安装第二块板调整定位，固定件固定并涂防水胶密封，依次安装第二块板及后续板。
5、墙面板安装
墙面板安装工艺流程：墙面内板压型钢板安装→保温层的安装→墙面外板彩色压型钢板安装→墙面彩板配件安装→墙面工程收尾
关键工艺做法：
a、施工安装墙面内板前，首先搭设滑移架子，滑移架采用悬挂式。
b、纵向考虑一条搭缝，搭接缝应考虑在檩条位置，搭接长度应不小于100MM，且下部板上口不得超过檩条上边缘。
c、安装前必须划线，以保证板及螺钉垂直及积累误差。

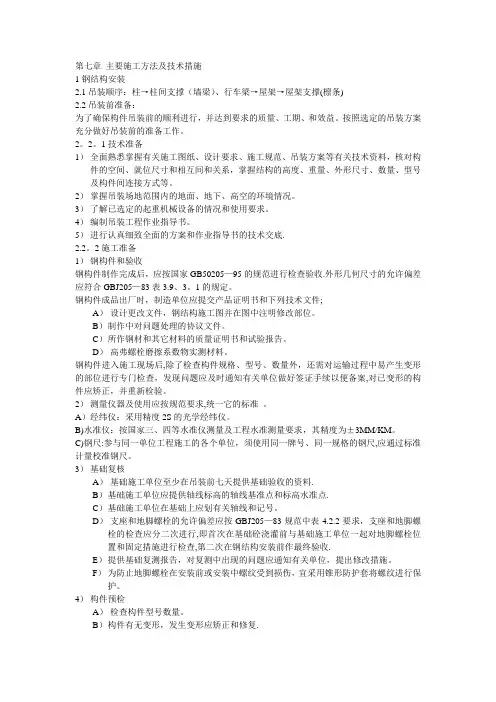

第七章主要施工方法及技术措施 1钢结构安装 2.1吊装顺序：柱一柱间支撑（墙梁）、行车梁一屋架一屋架支撑（梯条） 2.2吊装前准备： 为了确保构件吊装前的顺利进行，并达到要求的质量、工期、和效益。按照选定的吊装方案充分做好吊装前的准备工作。 2.2.1技术准备 1）全面熟悉掌握有关施工图纸、设计要求、施工规范、吊装方案等有关技术资料，核对构件的空间、就位尺寸和相互间和关系，掌握结构的髙度、重疑、外形尺寸、数量、型号及构件间连接方式等。 2）掌握吊装场地范围内的地而、地下、高空的环境情况。 3）了解已选立的起重机械设备的情况和使用要求。 4）编制吊装工程作业指导书。 5）进行认真细致全而的方案和作业指导书的技术交底。 2.2.2施工准备 1）钢构件和验收 钢构件制作完成后，应按国家GB50205-95的规范进行检查验收。外形几何尺寸的允许偏差应符合GBJ205-83表3.9、3.1的规定。 钢构件成品出厂时，制造单位应提交产品证明书和下列技术文件； A）设计更改文件，钢结构施工图并在图中注明修改部位。 B）制作中对问题处理的协议文件。 C）所作钢材和英它材料的质量证明书和试验报告。 D）高弗螺栓磨擦系数物实测材料。 钢构件进入施工现场后，除了检查构件规格、型号、数量外，还需对运输过程中易产生变形的部位进行专门检查，发现问题应及时通知有关单位做好签证手续以便备案，对已变形的构件应矫正，并重新检验。 2）测量仪器及使用应按规范要求，统一它的标准。 A）经纬仪：采用精度2S的光学经纬仪。 B）水准仪：按国家三、四等水准仪测量及工程水准测量要求，英精度为土3MM/KM. C）钢尺：参与同一单位工程施工的各个单位，须使用同一牌号、同一规格的钢尺，应通过标准计量校准钢尺。 3）基础复核 A）基础施工单位至少在吊装前七天提供基础验收的资料。 B）基础施工单位应提供轴线标高的轴线基准点和标髙水准点。 C）基础施工单位在基础上应划有关轴线和记号。 D）支座和地脚螺栓的允许偏差应按GBJ205-83规范中表4.2.2要求，支座和地脚螺栓的检査应分二次进行，即首次在基础碗浇灌前与基础施工单位一起对地脚螺栓位巻和固定措施进行检查，第二次在钢结构安装前作最终验收。 E）提供基础复测报告，对复测中岀现的问题应通知有关单位，提出修改措施。 F）为防止地脚螺栓在安装前或安装中螺纹受到损伤，宜采用锥形防护套将螺纹进行保护。 4）构件预检 A）检査构件型号数虽:。 B）构件有无变形，发生变形应矫正和修复。
施工方案与技术措施 1.1 工程概况 项目名称：*****学生宿舍维修工程 建设地点： 项目概况：*****学生宿舍维修工程二标段：包括但不限于总改造宿舍492间，改造总建筑面积18246.84㎡。其中2号栋为四人间宿舍，共六层，每层40间宿舍，建筑面积为8051.88㎡；4号栋为八人间宿舍，其六层，每层21间宿舍，建筑面积为5095.98 ㎡；6号栋为八人间宿舍，其六层，每层21间宿舍，建筑面积为5095.98㎡。具体详见本项目工程量清单及施工图纸。 工期要求：50日历天，从监理下达开工令之日起开始计算； 质量要求：符合《工程施工质量验收规范》合格标准； 保修要求：按建设部[2000]年第80号令执行。 1.2 编制依据 *****学生宿舍维修工程设计图纸及工程量清单。 现场踏勘、调查所掌握的第一手资料。 我公司现有技术力量、队伍素质、机械装备、财务实力、组织协调能力及多年来在类似工程施工中积累的丰富施工管理与技术经验。 国家现行的施工技术规范与操作规程： 《建筑给水排水设计规范》 《供配电系统设计规范》 《工程测量规范》
《建筑工程施工质量验收统一标准》 《建筑地面工程施工质量验收规范》 《建筑装饰装修工程质量验收规范》 《建筑电气工程施工质量验收规范》 《电气装置安装工程低压电器施工及验收规范》 《建筑给水排水与采暖工程施工质量验收规范》 《综合布线系统工程验收规范》 《建设工程项目管理规范》 《施工现场临时用电安全技术规范》 1.3 编制原则 遵循设计图纸、施工规范、规程、验收标准的原则。在编写主要项目施工方法中，严格按设计图纸要求，执行现行施工规范、规程及验收标准，确保工程质量。 坚持实事求是的原则。在制定各具体项目实施方案过程中，充分研究、分析本工程的特点、难点，坚持科学组织、合理安排、均衡生产，确保优质高效完成本工程的建设任务。 坚持施工全过程严格管理的原则。在各道工序施工中，认真自检，严格执行监理工程师指令，尊重业主和设计代表意见，严格管理。 坚持推广应用“四新”成果的原则。在施工中积极推广应用新技术、新材料、新工艺、新设备，充分发挥科学技术在施工中的先导作用。 坚持专业化作业与综合管理相结合的原则。在施工组织安排
1、施工方案与技术措施 1.1 编制说明 １.1.1 本施工组织设计严格按照工程招标文件对施工组织设计的要求进行编制。在人员、机械、材料调配、质量要求、进度安排等方面统一部署的原则下,由建筑、安装及装饰等几大专业有机组成。 1.1．2 根据本工程的特点、功能要求，本着对业主资金合理利用，对工程质量的高度责任感,我们的编制原则是“经济、合理、优质、高效”。 1.1.3 本施工组织设计的编制，受到了我公司的高度重视和大力支持,公司专门成立该工程方案小组,采用“对比优化、博采众长”的编制思路,以使本方案重点突出,有较强针对性和可操作性。 1.２编制依据 1.２.1 长沙财经学校校舍外墙改造项目招标文件。
1.２.2 长沙财经学校校舍外墙改造项目招标工程量清单及图纸。 １.2．3 以往我公司同类、类似工程施工经验。 1.2.4 与本工程有关的国家、行业现行施工验收规范、标准。 1.3 工程概况 1.3.１项目名称：长沙财经学校校舍外墙改造项目。 １．3.2 建设地点：长沙财经学校校内。 １.3．3 建设规模：实训楼、办公楼外墙保温及外墙粉刷。 1．3.4 工程造价：609７０55.0４元。 1.3．5 工期要求:45日历天。 1.3.6 质量要求：符合现行国家有关工程施工验收规范和标准的要求合格。
1．3.７保修要求：按建设部2000年8０号令相关规定保修。 1．3.8 招标范围：长沙财经学校办公楼及形体房、航空航海区、烹饪旅游区1栋、烹饪旅游区2栋、财经商贸区1栋、财经商贸区2栋、风雨走廊的外墙进行补修、变形缝盖板换新和油漆粉刷,报告厅的外墙进行修补、油漆粉刷。 １.３．９标段划分：一个标段。 １．4 施工准备 1.4．1 施工场地准备 查勘现场，摸清工程实地情况，包括周围环境，运输道路、水电供应情况等。按施工平面布置图(本章后附图),安装水电，并进行测试。做好雨季施工防水排污工作，修筑排水沟，保证场地不积水。 1.4.2 施工机具准备 根据施工组织设计、组织编制机械设备进场计划,做好其
北京市房山区西潞街道办事处2015年社区文化设施修缮改造项目 钢 结 构 专 项 施 工 方 案 北京顺腾建筑工程有限责任公司
目录 1、工程概况 2、编制依据 3、材料选用 4、钢结构生产制作 5、钢结构吊装 6、钢结构安装 7、辅钢结安装 8、钢结构涂装 9、玻璃屋盖安装 10、主要技术组织措施 11、安全施工保证 12、工期保证体系
一、工程概况 工程名称：北京市房山区西潞街道办事处2015年社区文化设施修缮改造项目建设单位：北京市房山区西潞街道办事处 设计单位： 施工单位：北京顺腾建筑工程有限责任公司 本工程结构为框架结构，数量为9座；高度为4m；建筑面积为3038㎡，建筑抗震设防类别：标准设防类（即丙类），建筑结构安全等级：二级，设计使用年限为50年，地基基础设计等级：丙级。 二、编制依据 1、建设单位提供的并经过确认的新增钢构件设计图。 2、已有建筑结构图纸 3、设计遵循的规范，规程及规定： 3.1、建筑结构可靠度设计统一标准GB50068-2001 3.2、建筑工程抗震设防类别标准GB50223-2008 3.3、建筑结构荷载规范GB50009-2012 3.4、建筑抗震设计规范GB50011-2010 3.5、钢结构设计规范GB50017-2003 3.6、建筑钢结构焊接技术规程JGJ81-2002,J218-2002 4、有关本工程技术洽商和图纸会审记录; 三、材料选用 1、本工程承力构件所采用的Q235B钢材的化学成份和力学性能应符合GB/T700及有关标准的要求；Q345B钢材的化学成份和力学性能应符合
GB/T1591及有关标准的要求；除应具有抗拉强度、伸长率、屈服点和硫磷含量合格保证外，地震区尚应满足下列要求； 1.1钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85； 1.2钢材应有明显的屈服台阶，且伸长率不应小于20%； 1.3钢材应有良好的焊接性和合格的冲击韧性。所有承重结构钢材均应达到现行《钢结构设计规范》第3.3.3款的要求。 2、高强螺栓、螺母和垫圈采用《优质碳素结构钢技术条件》（GB/T699-88）中规定的钢材制作；其热处理、制作和技术要求应符合《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈型式尺寸与技术条件》（GB/1228～1231-2006）的规定，本工程钢架构件现场连接采用10.9级摩擦型连接高强度螺栓，高强度螺栓结合面不得涂漆，采用喷砂处理法，摩擦面抗滑移系数为0.50。 3、普通螺栓采用C级及配套的螺母、垫圈、C级螺栓孔，性能采用4.6级，符合现行国家标准《六角头螺栓C级》GB/T5780的规定。 4、锚栓采用符合现行国家标准《弹素结构钢》GB/T700-2006规定的Q235B 钢材制成。《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈与技术条件》（GB/T1228-1231）的规定。 5、零配件： 5.1固定屋、墙面钢板自攻螺丝应经镀锌处理，螺丝之帽盖用尼龙头覆著，且钻尾能够自行钻孔固定在钢结构上。 5.2止水胶泥：应使用中性之止水胶泥（硅胶）。 5.3屋脊、墙角的固定件应加密，并加设固定压条。 四、钢结构生产制作
施工方案与技术措施 一、钢结构现场安装 （一）、现场安装方案概述 本钢结构工程在结构形式是框架，结合构件形式、重量、就位位置和施工现场实际情况，及现场设置塔吊的各项起重参数性能，本工程钢结构采用综合安装方法进行。 1、钢结构现场安装方法： 厂房框架柱、梁等构件重量都较轻，吊装主要采用NK250型25t汽车吊吊装吊就位。 2、钢结构现场安装顺序： 钢结构吊装采用“先中间、后外侧，先柱后梁，先下后上”的原则。在厂房的中间部位最先形成一稳定得框架体系，然后向两端进行推进、对称安装其余的钢柱、钢梁构件。顺序如下图所示： 单个厂房施工顺序示意图（从中间向两端）
（二）主要安装构件情况分析 本工程的主要构件为钢柱、钢梁、檩条、斜撑等构件。钢材材质为Q345 B。重量都不太重，具体如下： （三）起重设备选择和布置 1、起重机的选择 按现场平面布置图，共5个钢结构厂房钢结构工程需要安装，结合其起重性能和工况分析，现场配置NK250型25t汽车吊4台。 主要使用区域及用途如下： 2、汽车起重机的工况性能如下表 NK250型25t汽车吊额定总起重量表如下（单位：T）：
（四）钢结构安装工艺 1、安装工艺整体流程（以冷冻库为例） 地脚螺栓复测→钢构件卸车→构件进场检验→汽车吊直接吊装就位→地脚螺栓临时紧固→缆风绳临时拉结稳固→钢柱轴线位置、垂直度调整→钢柱螺栓和柱脚压板紧固、焊接→下一钢柱安装→钢柱间系杆安装→形成首个稳定的格构体系→钢屋架地面拼装成整体并双机抬吊就位，组成首个钢屋架→两侧对称安装柱、屋架体系→……→以此类推→安装完成，结构验收。 2、钢结构安装区域划分 本工程共有肉类冷冻、肉类市场、蔬菜储藏、蔬菜市场、敞开式销售区五部分，按照施工流水段的划分，共分为五个区域，具体划分区域如下图所示。 3、钢结构整体安装顺序 按照工程总体部署，拟安排两个施工队同时进行施工，五个区域的整体施工顺序为：一区、二区……五区。 对于同一个厂房，钢构件安装顺序采用以“减少误差，从中间向两端”的方法进行安装。 4、钢结构安装顺序（以冷冻库为例） （1）、安装第一排钢柱。
一、施工组织设计 1. 投标人编制施工组织设计的要求：编制时应采用文字并结合图表形式说明施工方法；拟投入本标段的主要施工设备情况、拟配备本标段的试验和检测仪器设备情况、劳动力计划等；结合工程特点提出切实可行的工程质量、安全生产、文明施工、工程进度、技术组织措施，同时应对关键工序、复杂环节重点提出相应技术措施，如冬雨季施工技术、减少噪音、降低环境污染、地下管线及其他地上地下设施的保护加固措施等。 2. 施工组织设计除采用文字表述外可附下列图表，图表及格式要求附后。投标人根据其施工组织设计的要求可自行把下列图表添加到相应的项目中。 附表一拟投入本标段的主要施工设备表 附表二拟配备本标段的试验和检测仪器设备表 附表三劳动力计划表 附表四计划开、竣工日期和施工进度网络图 附表五施工总平面图 附表六临时用地表
施工方案与技术措施 一、编制原则 1、贯彻执行国家及地方对工程建设的各项方针政策，严格执行工程建设程序。 2、施组编制遵守合同文件、设计文件及施工规范的原则，确保工程质量和工期。建立健全各项组织机构和保证体系，确保施工生产科学、有序、高效。 3、采用“四新”技术。结合工程特点，积极推广使用新技术、新工艺、新材料、新设备，确保施工质量。结合实际，经济可靠。施组编制结合特点，充分调研，优化方案，降低成本；方案确定充分论证，确保采取方案的可靠性，满足施工的总体安排。 4、统筹安全，科学合理。根据现场勘察调查资料、合同文件资料工程特点，全面规划、统筹安排，突出重点难点及工期关键工序，采用科学合理的施工方法，确保施组编制满足合同要求。坚持实事求是的原则，根据我单位综合施工生产能力组织施工，坚持科学组织、合理安排，确保高速度、高效率、高质量完成工程建设。 二、编制依据 1、根据施工图设计、有关文件以及业主对本施工段施工总工期的要求。 2、我公司踏勘现场及调查咨询资料。 4、我公司拥有的科技成果、工法成果、机械设备、技术水平和施工能力，以及参加类似工程施工积累的施工经验。结合我公司施工实力、机械设备状况、专业技术力量及管理水平、综合施工生产能力。 三、工程概况
目录 一、工程概况 (2) 二、编制依据及原则 (2) 三、施工准备 (3) 四、钢结构构件制作 (4) 五、钢结构吊装 (8) 六、质量通病的防治方法 (12) 七、工期保证措施 (16) 八、质量保证措施 (16) 九、安全保证措施 (20) 十、文明施工保证措施 (22) 十一、拟投入的主要机械设备表 (24)
一、工程概况 本工程为伊东东兴氯碱化工综合利用电石项目降温除焦水泵房炉气后处理工程，主体为多层钢框架结构，框架钢材材质均采用Q235-B，檐口总高度为19.44米。本工程主体结构设计使用年限为五十年，安全等级为二级，抗震等级为三级。 二、编制依据及原则 1、编制依据 （1）建设工程设计图纸和工地现场勘查所获得的资料。 （2）与本工程有关的现行设计、施工规范和工程质量检验评定标准。（3）我公司资源情况及类似工程施工经验。 （4）我公司ISO9002标准质量体系文件。 2、编制原则 （1）确保质量。实行全面质量管理，技术、质量责任承包制，确保工程质量达到本标书制定的质量目标。 （2）保证工期。优化施工方案，利用先进的施工设备，精干的施工队伍，精心组织，科学施工，确保工期按时完工，争取略有提前。（3）确保安全。推行安全目标责任制，制定安全保证措施，严格按安全规程操作，杜绝安全事故的发生，达到本标书制定的安全目标。（4）突出重点，统筹安排，组织连续、均衡而紧凑的施工生产。重点把握影响质量和工期的重点、难点工程，保证工期、质量及安全目标的实现。加强经济核算制度，贯彻增产节约方针。 （5）坚持按专业化组织施工的原则，对构件的制作、安装、等均安
排有丰富施工经验的专业队伍承担。 三、施工准备 1、施工调查 当接到中标通知书后，公司立即派员到施工现场进行施工调查，调查结果将输入实施性施工设计，并以此作为准备工作的依据，施工调查的主要内容是： （1）通过建设、设计单位，进一步弄清设计意图，工程特点。（2）摸清建设单位对工程分期、配套交付使用的要求。 （3）进一步调查施工场地及当自然条件方面的资料，包括气象、地形、地质、水文等方面的资料。 （4）施工现场水、电供应情况。 （5）地方材料供应情况和当地协作条件。 2 、技术准备 在施工调查的基础上做技术准备。 （1）进行图纸自审。审查图纸是否完整、齐全、准确。 （2）参加建设、设计单位组织的图纸会审和交底，保证图纸资料的准确无误。 （3）编制实施性施工组织设计。根据工程规模、结构特点、质量、安全、工期要求及现有资源，编制能切实指导本工程全部施工活动的实施性施工组织设计。 3、施工队伍准备 按照施工组织要求，精选有同类工程丰富经验的专业化施工队伍
1.14 钢结构框架制作、安装方案 1.14.1 编制依据 1.14.1.1 大庆石化分公司25万／年全密度聚乙烯装置招标文件。 1.14.1.2 《钢结构工程施工及验收规范》GB50205-2001； 1.14.1.3 本公司以往承建钢结构工程的施工经验。 1.14.2 工程简介 1.14. 2.1 本工程中的钢结构主要包括：反应器框架、造粒厂房框架、共聚单体框架、脱气仓框架、原料净化框架、排放气框架、烷基铝框架、管架，其中反应器框架和脱气仓框架是本标段的主要的大型钢结构，结构较高，内部安装立式的反应器和脱气仓，管廊管架呈东西向分布，约130余米。 1.14. 2.2 工程特点 a) 高空作业多，且结构复杂。 b) 施工现场场地狭窄，焊接施工量大。 c) 钢框架内均布置有设备，设备的安装与框架部分横梁的安装需错开进行，给框架施工加大难度。 1.14.3 施工程序及实施主要方案 1.14.3.14 主要施工方法 a) 框架在预制场集中预制，然后，将构件拉到现场，在地面组合平台分片组合,采用分片和分框相结合吊装的方法施工。梯子、栏杆等在预制场集中预制，现场吊装、组焊。施工方法如下图所示：
1.14.3.3施工准备 a) 查图纸并填写审图记录，对图纸中表达不清或有异议的内容填写技术核定单。 b) 定编号系统文件，使施工各阶段有序进行。 c) 制垫铁、零部件加工图；进行技术交底。 d、场地准备，预制厂至少保证两个班组同时开展工作。 1.14.3.4材料和基础验收 a)本工程必须使用具有合格材质证明书并且其机械性能满足设计文件和相关 技术标准、规范的材料；其表面和内在质量必须符合国家和行业标准或规范要求，不得有严重影响材料机械性能的缺陷存在。 b)结构焊接材料应符合设计文件和焊接规程要求。 c)设备所配带的操作平台构件按相应项目进行验收。 d)础验收由监理工程师主持，土建、安装单位参加共同进行，检查的主要内容有：中心线坐标、基础中心线间距（包括纵、横向）、预埋板顶面标高、螺栓中心线间距和螺栓顶面标高等，质量应符合设计指定执行的规范的要求。 1.14.3.5预制 a) 各零部件的预制均应按加工图和有关技术文件要求进行。 b) 零部件放样、号料应考虑切割、制作、焊接等加工余量，其偏差应控制在规范要求之内。 c) 图样上要求钻孔的零部件，采用钻床或磁力钻进行加工。各孔的圆度不超过2mm；其垂直度不应超过2mm和0.04倍材料厚度的较小值；其孔壁粗糙度不应超过25μm。 d) 条形部件外形尺寸，长度偏差不应超过±5mm，弯曲矢高不应超过部件长度的1/1000和10mm的较小值；梁的长度允差为0~-5mm。对高度大于10m的柱其不直度不超过高度的1/1000和25mm的较小值；其他不超过高度1/1000和12mm 的较小值。 e) 柱脚板的平面度不应超过5mm；螺孔直径偏差不超过1mm，孔中心线间距偏差不超过0.5mm。 f) 牛腿面的翘曲度不应超过2mm。 g) 部件热矫正时，加热温度不得超过900℃；矫正后的零部件不得出现明显的凹面或损伤，划痕深度不得大于0.5mm。 1.14.3.6钢结构的组装 a) 钢结构框架、管架在地面组装成片，必须控制其几何尺寸。两柱间距偏差要控制在±4.0mm以内，平面两对角线之差控制在10.0mm以内。 b 结构焊接：不论零部件间组焊还是各构件间的组焊，除设计和图样要求间断焊接之外，其余均一律满焊，焊缝应符合《钢结构工程施工质量验收规范》（GB50205-2001）的要求。钢结构的焊接方法及要求详《焊接工程施工方案》。
施工方案及技术措施 1、给水工程施工测量 : 1）测量放线：首先根据建设单位移交的坐标点及高程点，设计施工现场测量简图。 2）将控制坐标点引测至施工现场，做好标记，并加以保护。 3）按照工程特点的要求引测具部控制点。 4）进行施工沟槽中线及边线的放置。 5）测量管底标高。 6）测量中室底高程。 2、施测方法 1）用经伟仪依据甲方移交的坐标点，加密道路中心桩，每150m设一控制桩，并加以保护，用水准仪将高程引测到附近建筑物上，做上明显的记号。 < 2）采用方向法，配以直尺确定沟槽开挖边线，用白灰撒出开挖线。 3）沟槽开挖后进行龙门桩设置，采用木板，间距不超过35m，将管道中心线及高程引测其上。 3、沟槽开挖的施工方法 1）沟槽开挖采用小型机械开挖，人工修坡，开挖边坡为1：1，开挖沟槽的土方堆放至北测，堆土距开挖边线不小于，开挖沟槽底部土层确保不被拢动，沟槽开挖应预留20cm左右保护层，用人工清理。 2）开挖沟槽时，如遇有管线、电缆时加以保护，并及时向相关单位报告，及时解决处理，以防发生事故造成损失。 3）开挖沟槽土层要坚实，如遇松散的回填土、腐植土或石块等，应进行处理，散土应挖出，重新回填，回填厚度不超过20cm进行碾压，腐植土应挖取换填砂砾料，并碾压夯实，如遇石块，应清理出现场，换填土质较好的土回填。 4）在开挖沟槽过程中，应对沟槽底高程及中线随时测控，以防超挖或偏位。 沟槽允许偏差应符合下表的要求；
— 沟槽开挖允许偏差 4、管道基础 1）沟槽开挖验收合格后方可进行管道基础的施工。 2）采用DN315PE管，热熔接口，基础采用砂石基础。 给水管道施工工序： 管线测量→管线清表→修筑施工便道→管沟开挖→PE管材运输→施工砂垫层→PE管热熔连接→管道敷设→管身回填→管段试压→阀门、井室安装→管沟回填→设置管道标示→通水试验 5、PE管连接操作方法 热熔对接的连接界面是平面，其方法是将两相同的连接界面用热板加热到粘流态后，移开热板，再给连接界面施加一定压力，并在此压力状态下冷却固化，形成牢固的连接。其主要工艺过程为调整、加热、切换、合缝加压和冷却。对接时界面上处于粘流态的材料有流动也有扩散，流动太大不利于扩散和缠结，所以要把流动限制一定范围，在有限的流动中实现“熔后焊接”。因此，对接工艺的关键是要在对接过程中调整好温度、时间、压力三参数，要把连接界面材料的性能、应力状况、几何形态以及环境条件等因素一起考虑，才能实现可靠的熔焊。 { 6、井室砌筑 1）井室砌筑前放基线，基线要准确，位置不得有偏差，几何尺寸准确。 2）进行井基施工时，不得带水作业，必要时要降水进行，以确保井底成形后不渗漏。 3）砌筑井壁砂浆饱满，灰缝平整，不得有通缝现象。每层必须进行灌缝处理，夹砖楔。做好井室的防水，做到随砌随抹，井内外壁用1：2的防水砂浆抹面，厚度15mm，并注意养护。抹灰不得有空鼓、裂缝，井室内需压光、抹光。
摘要：第一章编制目的与依据一、编制目的：本施工组织设计编制的目的是：为滨州海洋化工一期PVC、VCM厂房钢结构施工，提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。二、编制依据：1、施工图纸等资料。2、滨州市有关建筑工程安装文明施工规范、标准。3、图纸设计及相关施工节点图集、ISO9001质量保证体系标准文件，质量手册等技术指导性文件以及现有同类工程的施工经...... 第一章编制目的与依据 一、编制目的： 本施工组织设计编制的目的是：为滨州海洋化工一期PVC装置、VCM装置厂房钢结构工程施工，提供较为完整的纲领性技术文件，一旦我公司中标，将在此基础上进行深化，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。 二、编制依据： 1、招标文件、施工图纸等资料。
2、慈溪市有关建筑工程安装文明施工规范、标准。 3、慈溪市建明钢结构有限公司施工节点图集、ISO9001质量保证体系标准文件，质量手册等技术指导性文件以及现有同类工程的施工经验、技术力量。 4、根据中国现行的有关标准和规范要求： （1）《钢结构工程施工质量验收规范》（GB50205-2001） （2）《建筑钢结构焊接规程》（JGJ81-91） （3）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91） （4）《钢结构制作工艺规程》（DBJ08-216-95） （5）《冷弯薄壁型钢结构技术规范》（GBJ18-87） （6）《压型金属板设计施工规程》（YBJ216-88）
（7）《建筑设计防火规范》（GBJ16-87） （8）《钢--砼组合楼盖结构设计与施工规程》（YB9238-92） （9）《门式刚架轻型房屋钢结构技术规程》（CECS102：98） 第二章工程概况及特点 一、工程概况 （1）建设单位：滨州海洋化工 （2）工程名称：滨州海洋化工一期工程 （3）工程地点: 滨州工业园区内 （4）设计单位: 天津渤海化工集团规划设计院、中国成达设计院 （5）建筑面积：㎏ 厂房简况：
钢结构工程焊接技术重点、难点及控制措施本文针对钢结构工程焊接技术的重点和难点，按多年来的工程实践经验主要阐述十种实用焊接变形的控制措施和方法；焊接残余应力的控制措施；焊接裂纹的防治措施；焊接工艺评定的范围；焊缝质量检查；框架结构制作与安装焊接；安装焊接工艺；钢结构变形的预防等。 1、概述 钢结构焊接时，焊接热源对结构不均匀加热引起的结构形状和尺寸的变化，称为焊接变形。在变形的同时，结构内部还产生应力、应变，因为这时结构并未承受外载时，就存在这些应力，所以这些应力居于内应力范畴，称为焊接残余力。属于不均匀分布的自平衡内应力。 焊接变形及应力在焊接过程中往往是难以避免的。它们将影响到焊接结构尺寸精度和焊接接头的强度，轻者需耗费不少人力、物力去矫正、修理，严重的会使构件报废。此外，焊接变形和应力对焊接结构以后使用是的承载能力也产生不可低估的影响。焊接残余应力和焊接变形是能量存在同一构件的不同形式，服从于能量存在同一构件的不同形式，服从于能量守恒定律；它们相辅相成，并互相转化。减少一方必须增大一方： 设：焊缝的总能量为E总，E总=E有+E损+ρ残+ε=1 （1） （1）式中，E有—冶金反应时的有用能；E损---无用能，损耗能；ρ残--焊接残余应力；ε-焊接变形，当焊接完成后，构件中只存在两种能量形式； E残+ε=c<1 （2） c---常量 于是（2）式有了工程应用的价值，这就是我们在工程实际中控制焊接残余应力和焊接变形的基本观点。我们从事钢结构设计、制作安装的技术人员必须了解和掌握焊接变形及应力产生的原因及其基本规律、影响因素，以便在制作安装过程中能够控制焊接变形和应力。 2、焊接应变与变形的控制 2.1焊接变形的控制 （1）尽量减少焊缝的截面积，施焊量以满足连接需要即可，俗话说：“不过焊”，（对一般的角焊缝）是按照有效焊角尺寸来决定其焊缝强度的，所以对于凸出很高的焊缝，多出的焊缝金属，按规范作用并不能提高其许可强度，反而增大了应力集中系数，消弱了坡口的综合性能。对厚板，对接焊缝，可采用U型刨边形成U型坡口，可进一步减少焊缝金属量。 （2）焊缝的数量愈少愈好，每条焊缝尽量采用多层多道焊，厚板焊接特别要注意。 （3）焊缝尽可能称、布置要靠近中和轴施焊（由于收缩力引起钢板变形力臂小），因此减少变形。 （4）环绕中和轴的焊缝要平衡：应用对称施焊的原则，时一个收缩力对另一个收缩力相互平
第五章施工方案与技术措施 第一节工程总体施工方案 一、工程总体施工方案 施工准备：2017年5月19日—2017年5月25日 雨、污水管线施工：2017年5月19日—2017年7月15日 沥青混凝土路面工程：2017年7月20日—2017年8月20日 各工序开工前准备工作： 1、技术准备 组织所有管理及施工技术人员，认真熟悉图纸，学习有关施工技术规范、检验评定标准及工艺操作规程，了解本工程设计意图、施工特点和特殊工序要求，要全员充分了解现场情况。 测量人员做接桩工作，技术、试验及其他管理人员及时到位完成各项准备工作，根据计划安排提出工程用料计划，施工机具计划，明确各类物资进场时间，做好材料试验、报验及厂家资质审查，通过后及时进行加工订货工作。 2、测量准备工作： 2．1对所交点的中心桩和水准点进行复核，认真填写测量复核记录，上报驻地监理工程师进行验收。 2．2验收合格后进行中心桩的拴点和临时水准点引测工作。中心桩的拴点应设置保护措施，临时水准点设置在固定可靠的柱桩上，桩点设明显标志并妥善保护。 2．3测量人员应认真学习复核图纸，掌握有关数据并做好内业工作。 2．4施工完成后应配合有关部门进行竣工测量。 第二节施工方案与技术措施 一、排水工程施工方案 1、道路挖探 通过对设计图纸的认真研究和现场实际勘察，施工前，根据业主提供的现况管线分布图及综合管线规划图，对管线走向进行全面调查，找出与规划位置相矛盾的管线，全部进行挖探，挖探深度与排水管道沟底设计标高相同，摸清各管线的埋深和走向，绘制实际的地下管线分布图，与各相对应管线单位达成施工保护共识后，对其进行填埋。并在现场做出明显标记，派专人保护巡查，防止施工中受到损失。积极与业主、监理及管线管理单位协商，编制每条管线详细的改移及保护措施，若在单位挖探过程中发现的管线高程不能满足正常施工
目录 一、工程概况 二、编制依据及原则 三、施工准备 四、钢结构构件制作 五、钢结构吊装 六、工期保证措施 七、质量保证措施 八、安全保证措施 九、拟投入的主要机械设备表………
一、工程概况 本工程为河南豫光金铅有限公司阳极泥处理厂房工程，主体为单层钢框架结构，框架钢材材质均采用Q345-B，檐口总高度为18米。 二、编制依据及原则 1、编制依据 （1）建设工程设计图纸和工地现场勘查所获得的资料。 （2）与本工程有关的现行设计、施工规范和工程质量检验评定标准。（3）我公司资源情况及类似工程施工经验。 2、编制原则 （1）确保质量。实行全面质量管理，技术、质量责任承包制，确保工程质量达到本标书制定的质量目标。 （2）保证工期。优化施工方案，利用先进的施工设备，精干的施工队伍，精心组织，科学施工，确保工期按时完工，争取略有提前。（3）确保安全。推行安全目标责任制，制定安全保证措施，严格按安全规程操作，杜绝安全事故的发生，达到本标书制定的安全目标。（4）突出重点，统筹安排，组织连续、均衡而紧凑的施工生产。重点把握影响质量和工期的重点、难点工程，保证工期、质量及安全目标的实现。加强经济核算制度，贯彻增产节约方针。 （5）坚持按专业化组织施工的原则，对构件的制作、安装、等均安排有丰富施工经验的专业队伍承担。
三、施工准备 1 、技术准备 （1）进行图纸自审。审查图纸是否完整、齐全、准确。 （2）参加建设、设计单位组织的图纸会审和交底，保证图纸资料的准确无误。 （3）编制实施性施工组织设计。根据工程规模、结构特点、质量、安全、工期要求及现有资源，编制能切实指导本工程全部施工活动的实施性施工组织设计。 3、施工队伍准备 （1）材料、设备的准备。 （2）根据施工组织设计和材料设备计划要求，材料人员尽快进行材料调整。 （3）对设备型号性能进行核准，保证设备完善良好。 4、施工现场准备 （1）按照施工组织设计要求和安排，配合建设单位、土建单位搞好搞好“三通一平” （2）进行测量放线。 （4）确定材料进场后的摆动放区域。 （5）确定配电柜的布置及吊车的行走路线。 四、钢结构构件制作 1、工艺流程： 放样→号样→切割、钻孔→焊接→抛丸或喷沙→螺栓连接→成品防
整体解决方案系列 钢结构施工方法技术措施（标准、完整、实用、可修改）

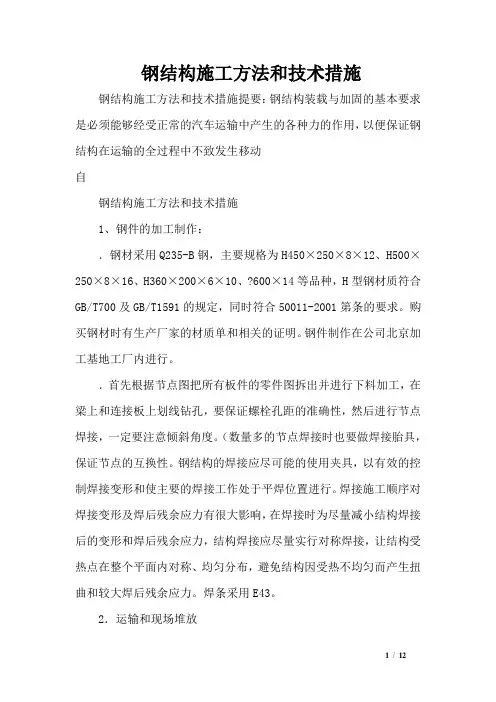

编号：FS-QG-67438钢结构施工方法技术措施Technical measures for steel structure construction methods 说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定 钢结构施工方法和技术措施 1、钢件的加工制作: 1.1.钢材采用Q235-B钢，主要规格为H450×250×8×12、H500×250×8×16、H360×200×6×10、600×14等品种，H型钢材质符合GB/T700及GB/T1591的规定，同时符合50011-2001第3.9.2-3条的要求。购买钢材时有生产厂家的材质单和相关的证明。钢件制作在公司北京加工基地工厂内进行。 1.2.首先根据节点图把所有板件的零件图拆出并进行下料加工，在梁上和连接板上划线钻孔，要保证螺栓孔距的准确性，然后进行节点焊接，一定要注意倾斜角度。(数量多的节点焊接时也要做焊接胎具，保证节点的互换性。钢结构的焊接应尽可能的使用夹具，以有效的控制焊接变形和使主
