汽轮机高低压旁路买卖技术规范书
1 总则
1.1本技术规范书适用于燃煤发电机组工程的高、低压旁路系统设备和附件,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。卖方提供的设备应是成熟可靠、技术先进的产品。
1.2本技术规范书中所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，但卖方保证提供符合本协议和工业标准的功能齐全的优质产品，满足国家有关安全、环保等强制性标准的要求。
1.3卖方执行技术规范所列标准，有不一致时，按较高标准执行。卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新标准版本。若卖方所提供的技术规范前后有不一致的地方，以更有利于设备安装运行、工程质量为原则，由买方确定。在合同签订后，买方有权因规范、标准发生变化而提出一些补充要求，在设备投料生产之前，卖方在设计上予以修改，但价格不作调整。
1.4在签订合同之后，买方保留对本技术规范提出补充要求和修改的权利，卖方应承诺予以配合，具体项目和条件由双方共同商定。
1.5本工程采用KKS标识系统。卖方提供的技术资料（包括图纸）和设备的标识必须有KKS编码。KKS的编制原则由买方提出，具体标识由卖方编制。编码范围包括卖方所供系统、设备、主要部件（包括分包和采购件）和构筑物等，由设计院统一协调。
1.6卖方对供货范围内的高低压旁路成套系统设备负有全责，即包括分包（或对外采购）的产品。分包（或对外采购）的主要产品制造商须征得买方的认可。
1.7卖方所提供的设备、阀门的接口应和买方的规格和材料一致，卖方应保证在现场没有任何异种钢和异径管的焊接问题，如有不一致，卖方提供过渡段并在出厂前完成焊接工作。卖方所提供的阀门口径最终应满足设计院要求，除调节阀外，不得采用缩小口径加大小头的方法。
1.8对于卖方配套的控制装置、仪表设备，卖方应考虑和提供与DCS控制系统的接口并负责与DCS控制系统的协调配合，直至接口完备。
1.9合同签订后3个月，按本协议要求，卖方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，买方确认。
1.10产品质保期定为机组经168小时试运行投入生产后12个月。质保期过后，卖方仍有义务提供技术与售后服务，并负责处理产品质量问题。
1.11本技术规范书文件为订货合同的附件，是产品质量保证和验收的依据，与合同正文具有同等效力。
2 工程概况
本工程位于长江徐六泾河段南岸，电厂一期工程建有4×300MW燃煤机组，于1993年和1994年相继投产。本期工程拟扩建2×1000MW等级超超临界燃煤机组，第一台机组计划于2010年投产，第二台机组计划于2011年投产。
3 设计和运行条件
3.1系统概况和相关设备
3.1.1锅炉为上海锅炉有限公司生产的超超临界参数变压运行螺旋管圈水冷壁直流炉，全钢悬吊结构、塔式、露天布置燃煤锅炉。锅炉（B-MCR工况）主要参数如下：
3.1.2汽轮机为上海汽轮机有限公司生产的超超临界、一次中间再热、凝汽式、单轴、四缸四排汽汽轮机，其型号为N1000-26.25/600/600（TC4F），主要参数如下：
3.1.3 机组启动方式和次数：
3.2工程主要原始资料
3.2.1 气象特征与环境条件
本市主要气象特征值如下：
累年平均气温 15.6℃
年极端最高气温 39.1℃
年极端最低气温 -11.3℃
最热月平均气温 28.0 ℃
年平均气压 1016.5hPa
年平均相对湿度 79%
年最小相对湿度 10%
平均风速 3.2m/s
3.2.2 地震烈度
根据本期工程地震安全性评价报告结论，50年超越概率10%的地表地震动水平向峰值加速度为0.09g，相应地震基本烈度6度。
3.2.3电源条件
低压交流电压系统(包括保安电源) 为380V、三相三线、50Hz；额定值200kW 及以下电动机的额定电压为380V；交流控制电压为单相220V，所需220V或其他交流电压均由卖方配套隔离变压器自行解决。
直流控制电源电压： 110 V
直流动力电源电压： 220 V
3.3安装运行条件
高、低压旁路安装布置情况如下：
高压旁路装置：每台机组4个高压旁路阀，露天布置在锅炉房约80m层上。阀门形式为角式，下进水平出，执行机构垂直布置。
低压旁路装置：每台机组2个低压旁路阀，室内布置在汽机房约10m层上。阀门形式为角式，水平进水平出，执行机构水平布置。
4 技术要求
4.1 基本规格和容量
4.1.1 设备名称：高、低压旁路
执行机构型式：液动
容量：高旁100%BMCR主蒸汽流量，低旁65%BMCR主蒸汽流量。
用途：
1 、改善机组的启动性能
机组在各种工况下（冷态、温态、热态和极热态）用高中压缸启动时，投入旁路系统，控制锅炉快速提高蒸汽温度使之与汽机汽缸金属温度较快地相匹配，从而缩短机组启动时间和减少蒸汽向空排放，减少汽机循环寿命损耗，实现机组的最佳启动。
2、机组正常运行时，高压旁路装置具有超压安全保护的功能
锅炉超压时高压旁路开启，代替锅炉安全阀功能，并按照机组主蒸汽压力进行自动调节，直到恢复正常值。从而使系统回收工质，减少噪音。
3、旁路应能适应机组定压运行和滑压运行复合方式
当汽机负荷低于锅炉最低稳燃负荷时（不投油稳燃负荷），通过旁路装置的调节，使机组允许稳定在低负荷状态下运行。
4、在启动和减负荷时，可保护布置在烟温较高区的再热器，以防烧坏。
5、当外界电网或汽轮发电机组发生故障跳闸，旁路系统迅速动作实现带厂用电运行或空转或停机及维持锅炉最小稳燃负荷运行功能，使机组能随时重新并网恢复正常运行。
6、启动时，使蒸汽中的固体小颗粒通过旁路进入凝汽器，从而防止汽轮机调速汽门、进汽口及叶片的硬粒侵蚀。
7、高、低压旁路装置能实现自动和手动（快速/正常）遥控功能。
高、低压旁路装置在正常状况下处于热备用状态，卖方充分考虑阀门本体内的疏水聚积而引起阀门本身及管道系统的振动。
4.1.2 旁路喷水减温水源
高压旁路：取自省煤器前的高压给水。
水压：最大39 MPa(g)，正常 32 MPa；水温：299.7 ℃。
低压旁路：取自凝结水。
水压：最大4.5 MPa(g)，正常 3.0MPa；水温：正常30℃，最高50 ℃。
4.1.3 旁路系统设计原则
（a）本工程机组主要承担基本负荷，并具有一定的调峰能力。
（b）机组设计年运行小时为7800小时，昼夜负荷变化范围 40 ～ 100%。
（c）机组滑压运行范围30 ～ 100 % TMCR负荷；定压运行范围：< 30 %
BMCR或> 100 %TMCR负荷。
（d）机组旁路系统型式：汽机高低压两级串联旁路，高压旁路为四路，低压旁路为两路。
（e）机组启动方式：高中压缸联合启动（带旁路）。
（f）旁路容量应考虑适当的裕量（不低于要求旁路容量的10 %）。
4.1.4 高、低压旁路进出口管道规格及材料如下：
高压旁路：进口：ID254×66 材料 A335P92
出口：Ф508×32 材料 A691 2-1/4CrCL22 低压旁路：进口：ID559×34 材料 A335P92
出口：Ф1524×15.5 材料 A691 1-1/4CrCL22 旁路装置接口材料、口径应和接口管道一致，如材料、口径不一致，阀门制造商应保证所提供的材料与系统管道材料的现场可焊性，并根据需要提供过渡段，过渡段应与阀门在工厂内完成焊接。所有阀门接口坡口形式应和管道坡口形式一致。
4.2 性能要求
4.2.1 装置构成及技术参数
4.2.1.1本工程采用高压旁路（主蒸汽）和低压旁路（再热蒸汽）二级串联旁路系统装置，高压旁路系统装置由高压旁路阀（高旁阀，包括减温器）、喷水调节阀、喷水隔离阀等组成，低压旁路系统装置由低压旁路阀（低旁阀，包括减温器）、喷水调节阀、喷水隔离阀等组成。高、低压旁路系统装置的构成和技术参数，见表4.2-1、4.2-2。
表4.2-1 高、低压旁路系统装置的构成和技术参数
注：表中的旁路阀、喷水调节阀的流量均为旁路的总流量。
表4.2-2 液动执行机构
4.2.1.2 驱动装置
本工程旁路的驱动执行器采用液（油）动执行器，由卖方设计和配套供应。
高、低压旁路阀及喷水阀的液压装置的油缸技术规范见表4.2-3。
每台机组的旁路系统装置液动执行器的供油装置（油站）配供 2 套，其中高压旁路配供 1 套；低压旁路配供 1套。供油装置（油站）配供油温自动控制装置、在线自动净化过滤装置及冲洗装置。每套油站设备技术规范见表4.2-4。每套油站备用装置自动投入时间为 1 秒，投入后 50 秒钟即可达到工作油压。
油站蓄能器所储能量，应在其电源故障的情况下，仍能提供足够的液压动力，使旁路系统所有阀门完成1--2次全行程的开或关。
液（油）动执行器的工作介质为矿物油，油系统由16 MPa的控制油（驱动油）和16 MPa的调节油两部分压力油组成，其油质质量技术参数见表4.2-5。
油系统管道、阀门及管件应采用不锈钢材料。
表4.2-3 高、低压旁路阀及喷水阀的油缸技术规范
表4.2-4 每套油站设备技术规范HV350 for HP TBS
HV200 for LP TBS
表4.2-6油站油质技术参数表
4.2.2 设备性能要求
旁路系统设备性能应保证满足4.1节中对旁路系统装置的各项功能要求的实施。
本节所列的设备性能各项要求，是实现上述各项功能所必须具备的基本性能要求，并非是对设备的全部性能要求。
4.2.2.1 高压、低压旁路系统及相应辅助设备均应为进口设备。卖方应有相近参数和容量旁路良好的生产和使用业绩，并详细说明旁路的材质、结构特点、业绩和控制方式（如喷水量的控制、超压保护的控制等）。
4.2.2.2 旁路系统设备性能应满足机组在各种启动工况下能自动或手动（遥控操作）进行启动。
4.2.2.3 旁路阀采用液动控制，在正常情况下，旁路系统从全关到全开的一次行程时间为10秒；在紧急情况下，旁路系统能在2秒内快速开启或快速关闭。卖方应说明所能达到的全开全关的最短时间。
4.2.2.4 旁路装置应具备下列三种保护功能：
1）高压旁路对主蒸汽管系的安全保护功能
当机组在运行中有下列情况之一发生时，高压旁路应能自动快速开启，代替锅炉安全阀的功能（符合TRD421的要求）。高旁的安全保护功能必须独立且优先于其它功能。
——主蒸汽压力超过设定值（当压力恢复到额定值及以下时，高旁阀自动关闭）；
——汽轮机跳闸，自动主汽门关闭；
——发电机油开关跳闸；
——发电机甩负荷在旁路装置容量相应的负荷及以上时；
——实际压力比设定压力的偏差太大；
——压力上升率太快。
当出现下列信号，高压旁路阀紧急关闭：
——高压旁路阀出口温度超过设定值；
——汽机超速；
——汽机排汽压力超过设定值；
——高旁减温水压力低于设定值。
2）低压旁路对再热蒸汽管系的安全保护功能
当再热蒸汽压力超过再热器压力正偏差的设定值时，低旁应能迅速开启，向凝汽器泄流降压。当压力恢复至正常值后低旁将自动关闭。
3）低压旁路对凝汽器的安全保护功能
当机组在启动或运行中有下列情况之一发生时，低旁应能自动快速关闭。
——凝汽器真空下降到设定值；
——凝汽器温度高于设定值；
——凝汽器热井水位高于设定值；
——低旁出口压力或温度高于设定值；
——低旁减温水的压力低于设定值。
4.2.2.5 旁路装置应保证当主汽、再热汽运行压力、温度超过设定范围时，旁路装置能自动打开或关闭，并按机组运行情况进行压力、温度自动调节，直至恢复至正常值。具体的调节功能要求为：
1)主蒸汽压力定值设定；
2)主蒸汽压力调节；
3)高旁阀后蒸汽温度调节；
4)再热蒸汽压力调节；
5)低旁阀后蒸汽温度调节；
6)再热蒸汽压力定值设定。
4.2.2.6 阀门动作应满足旁路功能的要求。
4.2.2.7 旁路装置应具有下列联动保护手段
（1）低压旁路喷水调节阀打不开，则旁路阀应关闭；
（2）高压旁路喷水阀不能超前旁路阀开启，而应稍滞后开启；
（3）当高压旁路阀快速关闭时，其喷水调节阀则应同时或超前关闭，并应自动闭锁温度自控系统；
（4）低压旁路阀快速打开时，其喷水阀应稍超前开启；
（5）当低压旁路阀快速关闭时，高旁不需随动，但可手动（遥控）快速关闭。
4.2.2.8 对于液动旁路阀系统，蓄能器所储备的能量，应当在动力电源故障（如电故障）的情况下，仍能提供足够的液压动力，使旁路系统的所有阀门能完成1至2次全行程的开或关。
4.2.2.9 旁路阀不需另设支承装置。阀门及执行器可水平或垂直（包括执行器倒置）布置。执行机构对于阀座的连接方位可旋转。
4.2.2.10旁路装置在设计参数下快速动作时，其噪声不得超过85dB（A）（距装置1米处的空间范围）。
4.2.2.11低压旁路阀应和低旁减温器紧密相连，应提供低压旁路阀后至凝汽器接口之间管道的布置要求。
4.2.2.12低压旁路阀的减温器的设置应和凝汽器供货商（上海动力设备有限公司）主动积极、认真的配合。并提供保证经减温器减温后最终进入凝汽器的蒸汽温度不超过 127 ℃（凝汽器制造商提供）的要求。
4.2.2.13所有阀门的公称压力须依据阀门可能出现的最高工作压力和最高工作
温度设计，并能在此压力、温度下正常动作。
4.2.2.14阀门可能出现的腐蚀应考虑调节阀由于流体闪蒸和汽蚀的影响，并应采用适当的材质和结构防止腐蚀的发生。
4.2.2.15旁路设备应具有防水冲击措施。
4.2.2.16旁路阀应能承受管系进行1.5倍设计压力的水压试验。
4.2.2.17旁路阀应能依照VGB导则进行酸洗，而不需安装其他临时酸洗管道。
4.2.2.18高压旁路阀应能承受喷水故障引起的超温。
4.3 设备制造要求
4.3.1 旁路装置的各阀门制造应符合（EN standard ）*《电站阀门制造技术条件》、《电站调节阀技术条件》和《电站减温减压阀技术条件》的有关规定。
（1）对于阀门的铸钢件，应符合（A217-C12A ）＊《锅炉管道附件承压铸钢件技术条件》的规定；
（2）对于阀门的锻钢件，应符合（ A182F22, A182F92 and A182F91 ）＊《锅炉锻件技术条件》、《通用阀门碳素钢锻件技术条件》的规定；
（3）对于阀门承压焊接件，应符合（EN287, EN288 and TRD201 ）＊《钢制压力容器焊接规检》的规定。
4.3.2 高旁阀采用锻焊结构，以提高抗热冲击能力和确保其质量。低旁阀采用铸造结构。
4.3.3 阀门结构设计应具有当今世界先进水平，即：功能多、噪声低、结构紧凑、动作灵活和重量轻等特点。
4.3.4 调节执行机构要求具有调节区域大和灵敏度高的性能。
4.3.5 在要求的检修周期内（不低于6年），阀门关闭要严密而无泄漏。阀芯及阀座应耐磨、耐冲刷并便于拆装与研磨。其泄漏标准应符合ANSI B16.104的V 级标准的要求。
4.3.6 高、低旁路阀在4％--100％的流量条件下，旁路喷水阀应具有良好的喷水雾化效果。
4.4 设备材质要求
4.4.1 旁路装置阀门制造厂应按压力容器受压元件的条件选用钢材，钢材的质量及规格应符合相应的国际标准、中国国家标准或有关技术条件，并应附有钢厂的钢材质量证明书。
4.4.2阀门的结构及其零件所采用的材料应保证在规定的条件下可靠地使用。零件材料应符合设计图样的规定。
4.4.3制造厂应有科学而完善的质量管理体系，保证成品质量及零件在材料库及加工各工序中不致混材和错用材料。
4.5 电气设备要求
4.5.1 电动机应有使用可靠的超温保护装置，并应为防爆、防尘和防潮型。
4.5.2 液动执行器应符合GB3766-83《液压系统通用技术条件》和GB7935-87《液压元件通用技术条件》的规定。
4.5.3 旁路系统设置成套控制柜给滤油泵、油泵和液压油冷风机、电加热器等配电和控制。控制柜内配置接触器、热继电器、断路器等元器件用于配电、控制和电气保护，并留有与外部DCS的控制和信号硬接线接口。成套控制柜至滤油泵、油泵和液压油冷风机的电缆供货、布线由卖方自行完成。
4.5.4 买方只提供两路电源AC 380V（三相三线制）给成套控制柜，一路为常规
厂用电源，另一路为事故保安电源；由卖方在成套柜内部实现自动切换功能。所需220V或其他交流电压均由卖方配套隔离变压器自行解决。
4.6 仪表控制要求
4.6.1 总则
4.6.1.1旁路系统的监视、调节、控制、连锁和保护功能由买方的DCS实现。旁路系统的现场一次仪表（汽水部分）由卖方提供设置和选型原则，买方自行采购；旁路系统的现场一次仪表（油系统和阀门等）由卖方负责设计供货。4.6.1.2卖方提供用以完成旁路调节、保护和配合汽机高中压缸启动功能所需的所有资料，包括调节SAMA图、控制逻辑图、I/O清单、各类算法公式、设定值、经验参数、常数、曲线图表等，并配合DCS供货商完成旁路控制系统的组态、调试工作。卖方应对DCS供货商提供的旁路控制组态逻辑进行审核、确认，确保旁路控制系统调节和控制逻辑设计的正确和完整。
4.6.1.3卖方供货范围内所有需通过DCS来实现的系统控制功能，必须分别提供中文和英文版本的设计资料，图纸资料以中文为准，卖方应确保中文和英文版本资料的正确性和一致性。
4.6.1.4卖方与汽机、锅炉、凝汽器供货商配合，以确定机组启动和各种运行状态下旁路的动作方式，并提出相关的说明及旁路控制与汽机控制系统（DEH）的硬接线信号清单。在设计阶段应参与DCS、汽机、锅炉的有关联络会议，对旁路系统的控制方案和相关的具体问题给予充分的指导。
4.6.1.5买方DCS系统与卖方供货设备的接口点在卖方就地控制设备的端子排上，卖方的设计和供货范围应包括就地控制装置或盘箱柜至就地设备的连接电缆和接插件等，以满足买方利用DCS的I/O信号直接对旁路系统各被控对象进行监视和控制的要求。卖方提供的就地电缆和接线长度应满足现场布置的要求，且为耐高温、阻燃型。
4.6.1.6对于卖方为实现旁路控制功能需要安装在卖方供货范围以外的管道、设备（如凝汽器）上的检测元件和仪表，卖方应提出安装接口和安装方式具体要求。
4.6.1.7重要参数检测仪表应多重冗余配置，主要调节信号采用三重测量，保护信号采取三取二方式设计。
4.6.1.8卖方就地控制设备所需电源由买方提供。卖方应提出系统内每个用电对象所需的电源等级、容量。
4.6.2接口信号要求
卖方应提供满足旁路监视、控制要求所需的所有信号清单，至少应包括（不限于此）：
（1）高旁入口/出口压力（模拟量）
（2）高旁入口/出口温度（热电偶）
（3）高旁喷水阀差压（模拟量）
（4）高旁减温水压力（模拟量）
（5）高旁减温水压力低（开关量）
（6）低旁入口/出口压力（模拟量）
（7）低旁入口/出口温度（热电偶或热电阻）
（8）低旁喷水阀差压（模拟量）
（9）低旁减温水压力（模拟量）
（10）低旁减温水压力低（开关量）
（11）凝汽器压力低（开关量）
（12）凝汽器温度高（开关量）
（13）旁路阀、喷水阀、调节阀阀位状态（模拟量和开关量）卖方的控制设备应可接收买方DCS实现旁路控制、保护功能的所有指令信号，至少应包括（不限于此）：
（1）高旁开度指令（4～20mA DC）
（2）高旁快开指令（开关量）
（3）高旁快关指令（开关量）
（4）高旁喷水隔离阀开/关指令（开关量）
（5）高旁喷水调节阀（如有）开度指令（4～20mA DC）
（6）低旁阀开度指令（4～20mA DC）
（7）低旁快开指令（开关量）
（8）低旁快关指令（开关量）
（9）低旁喷水隔离阀开/关指令（开关量）
（10）低旁喷水调节阀（如有）开度指令（4~20mA DC）除满足上述要求外，卖方应设计并提供买方DCS实现旁路控制功能所需的所有信号接口。
4.6.3就地仪表
4.6.3.1卖方应提供一套用于实现控制、监视、报警及保护功能所需的过程量检测装置，如油系统仪表、阀位传感器等。
4.6.3.2模拟量信号要求
（1）热电偶：K型
（2）热电阻：铂电阻Pt100
（3）电流信号：4~20mA DC
4.6.3.3开关量信号要求
压力开关、温度开关等接点应为快动接点，切换差值应满足要求。接点最小容量为：230VAC 3A；220V DC 1A。
4.6.3.4执行器
（1）卖方提供的旁路及其喷水阀门的执行机构应为安全可靠，并有成熟应用业绩的进口产品。
（2）对于液动执行器，配置油站等附件及检测仪表和装置，应在制造厂内装好并与阀门整体供货。
（3）执行器在失去电源、信号时，应有报警信号送出，并使整个工艺系统保持在安全位置，或向安全方向发展。
（4）执行器应设有行程开关，行程开关接点数量除满足旁路控制要求外，另有开、关方向至少两对独立的行程开关接点送出。接点的最小容量为：
230VAC 5A；110V DC 3A。
（5）所有执行机构的对外接线应由卖方引至所供的安装于执行机构本体的接线盒。执行机构与接线盒之间的连接电缆应为耐高温、阻燃型。
4.6.4卖方应提供下列控制资料：
（1）旁路运行、监视、调节、保护说明；
（2）旁路检测系统图和与之对应的卖方供货仪表清单；
（3）卖方的仪表和控制设备供货清单；
（4）旁路控制与DEH进行接口的信号清单；
（5）旁路控制主要算法（如旁路流量计算、设定点和开度的关系等）的原理、说明和初步公式。
（6）需要买方提供的电源清单（等级和容量）清单。
4.7 其它要求
4.7.1检验合格的阀门产品，其外壳上应钉有金属铭牌，铭牌上应有下列内容：
（1）产品名称；
（2）产品型号；
（3）产品编号；
（4）设计压力（P1/P2）MPa；
（5）设计温度（t1/t2）℃；
（6）设计流量（在设计压力与温度条件下的相应流量）t/h；
（7）制造日期；
（8）制造厂名。
4.7.2 检验合格的液动执行器产品。应钉上包括下列内容的金属铭牌：
（1）产品名称
（2）产品型号
（3）产品编号
（4）额定参数
（5）油缸直径
（6）执行器最大行程
（7）制造日期
（8）制造厂名
4.8 油漆
卖方提供耐热锌粉油漆系统WECOTHERM-GRANALIT? 700 ，可以抵抗高达600℃的高温，其颜色为灰色，采用一遍底漆和一遍面漆。
4.9 标准
设备产品设计、制造应遵守下列标准：
（1）《电站阀门制造技术条件》
（2）《锅炉锻件技术条件》
（3）《压力容器锻件技术条件》
（4）《锅炉管道附件承压铸钢件技术条件》
（5）《钢制压力容器焊接规程》
（6）《压力容器锻件超声波探伤》
（7）《钢熔化焊接接头射线照相和质量分级》
（8）《钢制压力容器磁粉探伤》
（9）《管子和管路附件的公称压力和试验压力》
（10）《电站减温减压阀技术条件》
（11）《噪声源声功率级的测定—简易法》
（12）TRD
（13）TUV
（14）DIN，EN
（15）ASME
（16）ANSI
（17）旁路装置应满足其他有关标准
4.10 设备性能保证
4.10.1 设备的性能应完全达到第4节中的各项技术要求。
4.10.2 设备制造中的选材、工艺、质检和试验，应按照图样和有关规范及规定的要求。
4.10.3 阀门、液动执行器及控制设备，应在厂内组装调试并经买方验收（这种验收不减轻卖方应承担的所有责任）方能出厂。产品到达现场后，不须解体检查即可安装。卖方应保证阀门及液压系统零泄漏，执行器与控制装置运转正常。
4.10.4 寿命要求（含整机及易损件）
4.10.4.1 整机运行寿命保证与主机等长（30年）。
4.10.4.2在运行累计30000＊小时内，阀门易损件不得损坏，阀门不得泄漏，整机不得有异常情况发生。
4.11 卖方应根据买方要求在系统图、接线图、设备图和零部件图上标出供货范围内的设备、阀门、动力柜和主要零部件的设备编码。
5 监造、见证及出厂验收试验
见附件5：设备监造（检验）和性能验收试验。
6 设计与供货界限及接口规则
卖方负责提供高、低压旁路装置的所有系统和设备，包括各阀门及其执行机构、油站及连接管路。旁路系统内各阀门接口材料应和买方管道材料和管径一致，如材料不一致，阀门制造商应保证所提供的材料与系统管道材料的现场可焊性，并根据需要提供过渡段。所有阀门接口坡口形式应和管道坡口形式一致。
罗茨真空泵技术规范书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
皖能合肥发电有限公司 #5机组凝汽真空系统高效节能改造 技术规范书 编写 审核 批准 皖能合肥发电有限公司 2015年9月
目录 一、总则 (3) 二、改造范围及供货周期 (4) 三、技术要求与性能保证 (5) 四、供货界限及接口规则 (13) 五、供货清单及设备规范 (14) 六、清洁，油漆，包装，装卸，运输与储存 (15) 七、性能验收试验 (15) 八、技术服务 (16) 九、质量保证 (17) 十、设备交货进度 (18) 十一、施工组织管理 (18) 技术规范书 一、总则 1、本规范书适用于皖能合肥发电有限公司#5机组真空系统优化工程。它提出了提出了对采购罗茨真空泵及配套设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2、本规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。投标方应保证提供符合本规范书和相关的国际、国内工业标准的优质产品。 3、如投标方没有对本规范书提出书面异议，招标方则可认为投标方提供的产品完全满足本规范书的要求。 4、如招标方有除本规范书以外的其他要求，应以书面形式提出，经招、投标双方讨论、确认后，载于本规范书。 5、本规范书所引用的标准若与投标方所执行的标准发生矛盾时，按较严格的标准执行。 6、本规范书经招、投标双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。 7、在合同签定后，招标方有权因规范、标准、规程发生变化而提出一些补充要求。 二、改造范围及供货周期 1 、皖能合肥发电有限公司#5机组为东方汽轮机有限公司制造的超临界、一次中间再热、单轴、三缸四排汽、双背压、凝汽式汽轮机，额定功率为1× 630MW，#5机配置三台真空泵，型号：2BW4 353-OEK4，生产厂家为广东佛山水泵厂，正常运行电流198A ，为保证机组抽真空系统设备的安全、可靠、节能运行，通过调研拟在#5机组增加二套维持真空泵。 2 、本次真空系统优化拟增加真空泵不改变原抽真空系统的设备及功能，在抽真空母管上并接一套高效真空泵组，蒸汽和不凝结气体进入罗茨泵，加压后经冷却器冷凝进入下级水环泵，由于提高了水环泵的入口压力，可保证水环泵高效稳 定运行。系统采用DCS控制，可实现远程和就地操作。在机组启动建立真空期间，使用原抽真空设备快速启动真空，在正常运行期间，使用罗茨-水环高效真空机组维持真空。 1）水环泵工作水来自除盐水，经自动补水阀进入分离罐，分离罐起汽水分离的作用；
汽轮机高低压旁路买卖技术规范书 1 总则 1.1本技术规范书适用于燃煤发电机组工程的高、低压旁路系统设备和附件,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。卖方提供的设备应是成熟可靠、技术先进的产品。 1.2本技术规范书中所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，但卖方保证提供符合本协议和工业标准的功能齐全的优质产品，满足国家有关安全、环保等强制性标准的要求。 1.3卖方执行技术规范所列标准，有不一致时，按较高标准执行。卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新标准版本。若卖方所提供的技术规范前后有不一致的地方，以更有利于设备安装运行、工程质量为原则，由买方确定。在合同签订后，买方有权因规范、标准发生变化而提出一些补充要求，在设备投料生产之前，卖方在设计上予以修改，但价格不作调整。 1.4在签订合同之后，买方保留对本技术规范提出补充要求和修改的权利，卖方应承诺予以配合，具体项目和条件由双方共同商定。 1.5本工程采用KKS标识系统。卖方提供的技术资料（包括图纸）和设备的标识必须有KKS编码。KKS的编制原则由买方提出，具体标识由卖方编制。编码范围包括卖方所供系统、设备、主要部件（包括分包和采购件）和构筑物等，由设计院统一协调。 1.6卖方对供货范围内的高低压旁路成套系统设备负有全责，即包括分包（或对外采购）的产品。分包（或对外采购）的主要产品制造商须征得买方的认可。 1.7卖方所提供的设备、阀门的接口应和买方的规格和材料一致，卖方应保证在现场没有任何异种钢和异径管的焊接问题，如有不一致，卖方提供过渡段并在出厂前完成焊接工作。卖方所提供的阀门口径最终应满足设计院要求，除调节阀外，不得采用缩小口径加大小头的方法。 1.8对于卖方配套的控制装置、仪表设备，卖方应考虑和提供与DCS控制系统的接口并负责与DCS控制系统的协调配合，直至接口完备。

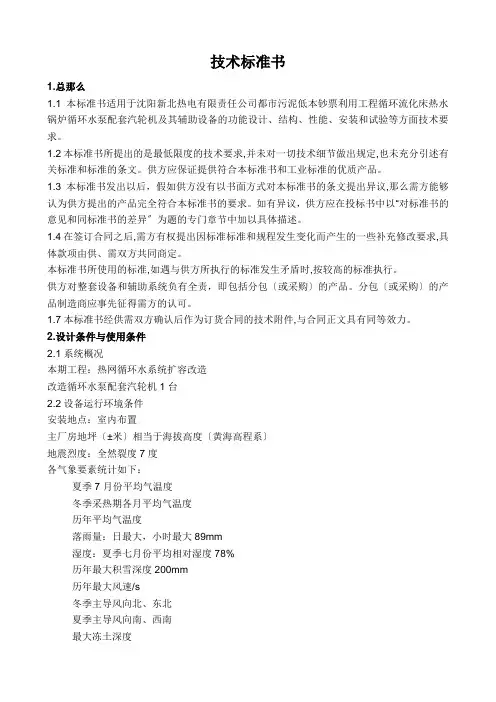

技术规范书 1. 总则 1.1 本规范书适用于沈阳新北热电有限责任公司城市污泥低成本利用项目循环流化床热水锅炉循环水泵配套汽轮机及其辅助设备的功能设计、结构、性能、安装和试验等方面技术要求。 1.2 本规范书所提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文。供方应保证提供符合本规范书和工业标准的优质产品。 1.3 本规范书发出以后，如果供方没有以书面方式对本规范书的条文提出异议,那么需方可以认为供方提出的产品完全符合本规范书的要求。如有异议，供方应在投标书中以“对规范书的意见和同规范书的差异”为题的专门章节中加以详细描述。 1.4 在签订合同之后,需方有权提出因规范标准和规程发生变化而产生的一些补充修改要求,具体款项由供、需双方共同商定。 1.5本规范书所使用的标准,如遇与供方所执行的标准发生矛盾时,按较高的标准执行。 1.6供方对整套设备和辅助系统负有全责，即包括分包（或采购）的产品。分包（或采购）的产品制造商应事先征得需方的认可。 1.7 本规范书经供需双方确认后作为订货合同的技术附件,与合同正文具有同等效力。 2. 设计条件与使用条件 2.1 系统概况 2.1.1 本期工程：热网循环水系统扩容改造 2.1.2 改造循环水泵配套汽轮机1台 2.2 设备运行环境条件 2.2.1 安装地点：室内布置 2.2.2主厂房地坪（±0.000米）相当于海拔高度47.5m （黄海高程系） 2.2.3地震烈度：基本裂度7 度 2.2.4各气象要素统计如下： 夏季7月份平均气温29.5度 冬季采暖期各月平均气温–5.62度 历年平均气温7.8度 降雨量：日最大215.5mm，小时最大89mm 湿度：夏季七月份平均相对湿度78% 历年最大积雪深度200mm 历年最大风速29.7m/s 冬季主导风向北、东北 夏季主导风向南、西南 最大冻土深度 1.40m 2.2.5环境温度范围
低压开关柜成套装置 技术规范书 广西电网公司 2008年02月 目次 1总则 2技术要求 3技术服务 4供方提供的380V低压开关柜主要技术参数
5质量保证 6 供货范围 6技术资料及图纸交付进度附图：站用电配置接线图
1总则 提供设备的厂家必须已经生产过三台以上类似或高于本招标书技术规范的设备，并在有相同或更恶劣的运行条件下持续运行三年以上的成功经验。提供的产品应有两部鉴定文件或等同有效的证明文件。 1.1本设备技术规范书适用于380V低压开关柜设备成套装置。它提出了该设 备的功 能设计、结构、性能、安装和试验等方面的技术要求。 1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作 出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和工业标准的优质产品。 1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供 的设备（或系统）完全满足本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。 1.4本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较
高标 准执行。 1.5本设备技术规范书经需、供双方确认后作为订货合同的技术附件，与合同 正文 具有同等的法律效力。 1.6本设备技术规范书未尽事宜，由需供双方协商确定。 2 技术要求 2.1 应遵循的主要现行标准 GB/T 14048.1－2006 低压开关设备和控制设备总则 GB1408－89低压设备和控制设备 GB 7251-1998~2006低压成套开关设备 GB4942.2－85低压电器防护等级 DL/T 5137－2001电测量及电能计量装置设计技术规程 GB 10233-2005 低压电器成套开关设备基本试验方法 IEC439 低压开关设备和控制设备装置 GB/T3859.1-1993 半导体变流器基本要求的规定 GB/T7261-1987 继电器及继电器保护装置基本试验方法 GB/17478-1998 低压直流设备的特性及安全要求 JB/T8456-1996 低压直流开关设备 NDGJ8-89 火力发电厂、变电所二次接线设计技术规程 Q/GXD 126.01-2006 电力设备交接和预防性试验规程 2.2 使用环境条件 2.2.1 周围空气温度 最高温度：＋40 ℃； 最低温度：－10 ℃； 最大日温差：25K。 2.2.2 海拔高度：≤1000 m。 2.2.3 环境相对湿度（20℃时）
宝鸡北马坊电厂节能改造工程（1×1.5MW抽汽凝汽式汽轮发电机组） 汽轮机技术规范书 发电机技术规范书 招标人: 宝鸡北马坊煤业有限公司 项目管理人：深圳德圣实业有限公司 2008年1月
第一部分 汽轮机技术规范书
目录 1.0 总则 2.0 主要技术标准 3.0 汽轮机及辅助系统的基本参数和技术要求 4.0 对于旧机的技术要求标准 5.0 包装、标志、运输 6.0 设计分界 7.0 供货范围 8.0 图纸资料交付进度 9.0 设备监造（检验）和性能验收试验 10.0 交货进度 11.0 技术服务和联络 12.0 差异表
1.0 总则 1.1 概述 1.1.1本技术规范书适用于宝鸡北马坊电厂节能改造工程，本工程采用1台1.5MW冲动式带减速箱的抽汽凝汽式汽轮机，配1台1.5MW的汽轮发电机。它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.1.2 需方在本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本技术规范书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。 1.1.3 供方如对本技术规范书有偏差都必须清楚地表示在“差异表”中。否则需方将认为供方完全接受和同意本技术规范书的要求。 1.1.4 供方执行本规范书所列标准。有矛盾时，按较高标准执行。 1.1.5 合同生效后15天，供方提出合同设备的设计，制造、铭牌参数（机组改造前）、设备台帐、检修记录、运行记录（适应旧机组）、检验、试验、装配、安装、调试、试运、验收、运行和维护等标准清单提供需方，由需方确认。 1.1.6 本技术规范书是汽机产品订货合同的附件，与合同具有同等法律效力，在协议签订后，应互相按时交换资料，满足各方设计和制造（改造）进度的要求。 1.1.7 本技术规范书未涉及的部分以需方招标文件、供方投标文件、澄清文件为准，未尽事宜双方协商解决。 1.1.8 供方提供的设备需是在安全服役期的、运行状况良好的、成熟的、安全可靠、技术先进以及完整的汽轮机设备，并具有改造（制造）相同类型、相同容量（或同系列机组）及以上汽轮机的能力和运行成功的实践经验，并且至少应有二台汽轮机运行三年以上且具有安全可靠性的运行记录。 1.1.9 供方提供的设备应合理设计和制造，在各种状态下长期、安全和连续运行并实现其功能，设备部件的加工（改造）采用先进技术，并满足安装、运行和维护的要求。所采用的材料满足技术要求，并且是在安全服役期内、高质量的，以使维修降低到最低限度。 1.1.10 供方提供的汽轮机设备其结构设计和制造能保证机组长期、安全、稳定、经济和满负荷的运行。 1.1.11 供方对汽轮机的成套设备（含辅助系统及设备）负有全责，包括分包（或采购）的产品。其分包（或采购）的产品及其制造商应事先征得买方的认可。 1.2 厂址条件 1.2.1 气象条件 陕西省宝鸡市麟游县气象资料 1.2.2 地质条件
工程检索号 Y G-F1430S 彬长大佛寺矿区低浓度瓦斯及乏风综合利用 改扩建工程 可编程逻辑控制系统（PLC）及配套低压柜 技术规范书 山东省阳光工程设计院 2014年10月
1.总则 1.1本技术规范适用于彬长大佛寺矿区低浓度瓦斯及乏风综合利用改扩建工程PLC及配套低压柜的采购，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2买方在本规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本规范所列标准要求的高质量产品及其相应服务。对设备安装地点所在国家有关安全、环保等强制性标准，必须满足其要求。 1.3 卖方须执行本规范所列标准。有矛盾时，按较高标准执行。 1.4 本技术规范是PLC及配套低压柜订货合同的附件，与合同具有同等法律效力，在协议签订后，各方应按时交换资料，满足各方设计和制造进度的要求。 1.5卖方所供设备应按照有关法规、规范、标准等的要求，负责取得有关部门对其产品、文件、图纸的审查和批准。 1.6除非得到买方的认可，卖方提供的设备、材料及零部件不应包含对人体有害的物质。 1.7如卖方未明确对本技术规范提出差异，则视为其供货产品完全满足本技术规范及供货范围的要求。 1.8卖方提供的资料数据单位全部采用国际单位制。 1.9卖方应有低浓度瓦斯电站PLC成套设计、供货及调试的成功案例。 2.采用标准、运行条件、控制方案 2.1采用标准(但不限于下列标准): GB 11920-98 电站电气部分集中控制装置通用技术条件 GB 4720-84 低压电器电控设备 JB 616-84 电力系统二次电路用屏（台）通用技术条件 IEC 144 低压开关和控制设备的外壳防护等级 IEC 68-2-36 工控机防振等级 ANSI 488 可编程仪器的数字接口 ISA-55.2 过程运算的二进制逻辑 ISA-55.3 过程操作的二进制逻辑 ISA-55.4 仪表回路图 NAMA-ICS4 工业控制设备及系统的端子板 NEMA-ICS6 工业控制装置及系统的外壳 JB3386－84 电站设备自动化装置通用技术条件 JB616－84 电力系统二次回路用屏(台)通用技术条件 JB4013.1－85 控制电路电器和开关元件的一般要求 GB6587.2－86 电子测量仪器温度试验 GB87.3－86 电子测量仪器湿度试验 GB87.5－86 电子测量仪器冲击试验 GB87.7－86 电子测量仪器安全试验 HG/T20700-2000 可编程控制器系统设计规定 HG/T20507-2000 自动化仪表选型规定 HG/T20513-2000 仪表系统接地设计规定 HG/T20509-2000 仪表供电设计规定
低压开关柜技术规范 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
项目：沁水县梅园·悦港新城小区 低压开关柜 技术协议 需方：晋城市巨能电网工程有限公司沁水分公司 供方：江苏亚盟电气有限公司 2017年4月 GCS低压配电设备 总则 本技术协议书仅适用沁水县梅园·悦港新城小区低压2#配电室共26面低压开关柜,它提出了26面低压开关柜的功能设计,结构,性能,安装和试验等方面的技术要求.
低压开关柜及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。 1、使用条件 低压抽出式开关柜的工作条件如下： u 位置：户内 u 海拔高度：1000米以下 u 周围空气湿度：下限-100C，24小时最大温差+350C u 最高空气湿度：+400C u 室内相对湿度：日平均不大于95%（250C时） 月平均不大于91%（250C时） u 饱和蒸汽压：日平均不大于22mbar 月平均不大于18 mbar u 地震地面加速度：水平加速度不超过 垂直加速度不超过 u 电力供应：电压为380V/220V，-15%~+10%，TN-S制，频率为50HZ±2% u 腐蚀性：有轻度盐雾 2、技术标准 GCS型抽屉式开关柜中采购的设备及配件全部满足设计图纸所列出标准。另外还满足以下标准：国家标准GB7251-87《低压成套开关设备》、国家专业
标准ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439，德国标准VDE0660。 3、技术参数 —主电路额定绝缘电压交流660V —主电路额定工作电压交流 380V 660V —额定频率 50HZ —母线额定工作电流 水平母线（主母线）： 3150A 垂直母线（支母线）：1500A —额定短时耐受电流（1S） 水平母线（主母线）：50kA、80kA 垂直母线（支母线）：50kA 保护导体（接地主母线）：30、48kA 中性母线（中性主母线）：30、48kA —额定峰值耐受电流 水平母线（主母线）：105、176kA 垂直母线（支母线）：105kA 4、选用元件 一次主元件
汽轮机补汽管及疏水集管工厂化加工配制技术规范书 1 总则 1.1本技术规范书仅适用于燃煤发电机组工程汽轮机补汽管和疏水集管工厂化加工的设计、加工、配制和检验等方面的技术要求。 1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，加工配制方保证提供符合本技术规范书和最新工业标准的优质产品及其相应服务。 1.3加工配制方如对本技术规范书有异议，应以书面形式明确提出，在征得定制方同意后，可对有关条文进行修改。 如加工配制方没有以书面形式对本技术规范书明确提出异议，那么加工配制方提供的产品应完全满足本技术规范书的要求。 1.4 在签订合同之后，定制方保留对本技术规范书提出补充要求和修改的权力，加工配制方承诺予以配合。如提出修改，具体项目和条件由定制方和加工配制方双方商定。 1.5本技术规范书所使用的标准如与加工配制方所执行的标准发生矛盾时，按较高标准执行。 1.6本技术规范书经委托、加工配制双方共同确认和签字后作为委托加工合同的技术附件，与委托加工合同正文具有同等效力。 2 工程概况 本工程位于本市境内。本期工程安装2台660MW超超临界汽轮发电机组。 3 工程地址与设计条件 3.1 工程地址 江苏省本市。 3.2设计参数及规格 3.2.1 汽轮机补汽管道的设计参数及管道规格：
3.2.1 疏水集管的设计参数及管道规格： 详见加工图 4 技术要求 4.1 总的技术要求 4.1.1 满足定制方对汽轮机补汽管系统、布置、安装等方面的设计要求。疏水集管管道安装图纸技术要求。 4.1.2 满足有关高压管道管材加工制作、焊接、安装等验收标准和规范（规程）的要求。 4.1.3 满足施工中对运输、装卸、安装等的要求。 4.1.4 满足定制方资料存档的要求，加工配制方提供质检报告。 4.2 标准与规范 (1) DL 869-2004 《电力建设施工及验收技术规范》（火力发电厂焊接篇） (2) DL 5031-94 《电力建设施工及验收技术规范》（管道篇） (3) DL/T 5054-1996 《火力发电厂汽水管道设计技术规定》 (4) 87DG版/2000版《火力发电厂汽水管道零件及部件典型设计手册》 (5) 《火电施工质量检验及评定标准》（管道篇） (6) 《火电施工质量检验及评定标准》（焊接篇） (7) 上海汽轮机厂有关图纸 (8) 江苏电力设计院疏水集管管道安装图 以上列出的仅为通用标准，加工配制方如有相关的部门或工厂标准，原则上不低于上述的通用标准。 如在制作前有新版本的标准规范发行，按最新版本的标准规范执行。 4.3 管材检验技术要求 4.3.1 管道的规格、尺寸、椭圆度等数据应符合上海汽轮机厂图纸和相关规范要求。4.3.2 交货数量及规格见上海汽轮机厂补汽阀导汽管（19 5.60.51（3）-1/5～5/5）、补汽阀导汽管材料明细（195.60.51（3）BM）和装箱清单。高压疏水集管、次高压疏水集管各一根。 4.4 管件检验技术要求（仅对上道工序检验，如有问题通知定制方） 4.4.1 所有管件材料必须满足上海汽轮机厂设计图纸中材质、口径、规格及坡口形式等方面的要求，保证管件与管道为同种管材，同样规格，坡口形式匹配以便现场焊接的顺
目录 1. 总则 (1) 2. 标准规范 (1) 3. 工作与供货范围及供货设备数量 (2) 4. 技术要求 (4) 5. 技术文件和图纸 (8) 6. 试验和检查 (10) 7. 技术服务与设计联络 (12) 8. 附图：低压开关柜及动力配电箱招标文件附图
1总则 1.1本设备技术规范适用于400V低压开关柜设备，经提出了该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。动力配电箱的技术要求参照本规范执行。 1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节 做出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家标准和本技术条件要求的优质产品。 1.3本设备技术规范书所使用的标准如遇与卖方所执行标准不一致时，按较高标准执行。 1.4本设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.6 供方应获得￡09000（ GB/T19000）资格认证书或具备等同质量认证证书，提供的产品必须通过国家强制安全认证，即CCC （Chi na Compulsory Certification），并有3C认证检验报告、两部鉴定文件或等同有效的证明文件。对于新产品，必须经过挂网试运行，并通过产品鉴定。 2标准规范 2.1合同设备包括卖方向其他厂家购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。 2.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会 （IEC）标准以及国际单位制（SI）标准。如采用合资或合作产品，还应遵守使用方国家标准，当上述标准不一致时按高标准执行。 2.3本条款所指定的标准应作为设计制造的依据，采用的标准必须是最新版本，如果标准间出现冲突，应按高标准执行。 本合同必须遵照执行的技术规范如下（但不限于此）： （1）《低压开关设备和控制设备》GB/T14048.1 （2）《低压设备和控制设备》GB1408 （3）《低压成套开关设备》GB7251- （4）《低压成套开关设备和控制设备》IEC439-1
发电机技术规范书 1、总则 1.1本规范适用于15MW汽轮发电机及其附属设备。对设备的功能、设计、结构、性能、安装和试验等方面提出技术要求。 1.2买方在本规范技术中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方提供一套满足本规范技术规范和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，能够满足其要求。 1.3卖方执行本规范所列标准及相应的国家和行业相关技术要求和适用的标准。合同签订后按合同规定，卖方将提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、试验、运行和维护等标准清单给买方，由买方确认。 1.4卖方将提供能充分说明投标方案、技术设备特点的有关资料、图纸供买方参考。 2、设计和运行条件 2.1环境条件 室内 厂区地震基本烈度 7度 2.2设计、制造标准 卖方在设计制造标准和规范方面采用了下列规则，在标准、图纸、质量记录、和操作手册上均采用国际单位（SI）；设备铭牌按制造厂标准；制造标准和规范按下列标准执行，原则上可采用国家和企业标准，如采用国际标准，则所采用的标准应不低于国内标准，并在设计、制造上优先采用已获准采用的国际先进标准。这些标准符合或高于下列标准的最新版本。 中华人民共和国国家标准GB
国标GB755-87《旋转电机基本技术要求》 国标GB/T1029-93《三相同步电机试验方法》 国标GB/T7064-1996《透平型同步电机技术要求》 国标GB10069.1-88《旋转电机噪声测定方法及限值》 国标GBJ87-85《工业噪声控制设计标准》 国标GB11348.1-89《旋转机械转轴径向振动的测量和评定》 国际电工委员会IEC IEC34-1(第八版)《旋转电机第一部分──额定值和性能》 IEC34-3《汽轮发电机的特殊要求》 IEC2A(秘13-1978) 《汽轮发电机励磁系统技术要求》 IEC (秘5933-1982) 《关于同步发电机励磁系统的若干规定》 IEC 34-16 《同步发电机的励磁系统》 IEEE--电气及电子工程师学会 国际标准化组织 ISO 电力部《火力发电厂设计技术规程》DL5000-94 参考标准：SD271-88 《汽轮发电机交流励磁机励磁系统技术条件》3 技术规范 3.1基本规格和参数： 额定容量：18.75MVA 额定功率：15MW（保证值） 最大连续功率：15MW（保证值） 额定功率因数：0.8（滞后） 额定电压： 6.3kV
低压开关柜技术规 范
项目：沁水县梅园·悦港新城小区 0.4kV低压开关柜 技术协议 需方：晋城市巨能电网工程有限公司沁水分公司供方：江苏亚盟电气有限公司 4月 GCS低压配电设备
总则 本技术协议书仅适用沁水县梅园·悦港新城小区低压2#配电室共26面低压开关柜,它提出了26面低压开关柜的功能设计,结构,性能,安装和试验等方面的技术要求. 低压开关柜及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。 1、使用条件 低压抽出式开关柜的工作条件如下： u 位置：户内 u 海拔高度：1000米以下 u 周围空气湿度：下限-100C，24小时最大温差+350C u 最高空气湿度：+400C
u 室内相对湿度：日平均不大于95%（250C时） 月平均不大于91%（250C时） u 饱和蒸汽压：日平均不大于22mbar 月平均不大于18 mbar u 地震地面加速度：水平加速度不超过0.20g 垂直加速度不超过0.10g u 电力供应：电压为380V/220V，-15%~+10%，TN-S制，频率为50HZ±2% u 腐蚀性：有轻度盐雾 2、技术标准 GCS型抽屉式开关柜中采购的设备及配件全部满足设计图纸所列出标准。另外还满足以下标准：国家标准GB7251-87《低压成套开关设备》、国家专业标准ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439，德国标准VDE0660。 3、技术参数 —主电路额定绝缘电压交流660V —主电路额定工作电压交流 380V 660V —额定频率 50HZ —母线额定工作电流 水平母线（主母线）： 3150A 垂直母线（支母线）：1500A —额定短时耐受电流（1S）
低压配电柜设备材料技术规范书 撰写人：___________ 部门：___________
低压配电柜设备材料技术规范书 一、产品技术要求： 1、招标范围投标设备必须符合本标书的技术、商务要求，满足本工程设计图纸要求，满足安顺市市供电部门的有关规定，符合现行国家标准、技术标准和规范 2、设备应符合下列标准规范的要求： GB7251-97 低压成套开关设备； GB9466 低压成套开关设备基本试验方法；GB／T4942．2 低压电气防护等级； GB3047．1 面板、架和框的基本系列；GB50150-91 电气装置安装工程设备交接试验标准。 3、设备的技术要求： 3.1、低压配电柜应采用最先进的技术，而且结构合理、可靠性高、能耗低、无污染、操作保养和维护简便。 3.2基本要求 3.2.1、进出线方式：满足设计要求。 3.2.2、柜体防护等级：IP30 3.2.3、维护方式：低压柜能够进行双面维护 3.2.4、气候环境：满足贵州省气候环境要求 3.3、低压配电柜内设置的框架断路器、塑壳断路器需具有国家主管部门颁发的CCC认证证书，并满足相关标准要求。除招标文件技术要 第 2 页共 2 页
求中特定的元器件品牌以外，成套设备生产厂家必须严格按照图纸所标注的型号及厂家报价，否则将视为未响应招标文件的技术要求！ 3.4、为便于开关电器的上下级保护配合和方便管理，配电柜内的框架断路器、塑壳断路器、微型断路器、接触器、热继电器等应选用同一品牌体系的产品。 3.5、系统二次线路由供货商根据要求作深化设计，并经设计院审核认可。 4、配电柜的结构要求 4.1、低压配电柜必须是抽出式结构，并配备与其配套的补偿电容柜；采用模数化组合设计，通用性强。具有足够的动热稳定性；电气方案配置灵活。柜体尺寸和数量、排列方式应符合设计图要求，不得作出调整，低压配电柜应为设计紧凑，通用性强，组合装配的抽出式结构。由框架、外壳、柜内功能单元室（含抽出式组件）、母线、保护线和中性线连接排、走线槽、电缆安装支件等组成。柜体采用优质敷铝锌板材，板材厚度不小于2.0毫米，且组装牢固；柜体的上下部应设有充分的通风散热孔装置 4.2、柜体的前后门及其外表面均应进行环氧粉末喷涂处理，喷涂厚度不小于50微米，涂层应美观、牢固、耐腐蚀、抗冲击、不反光，颜色需经招标人确认。所有柜内的零件、螺钉、电缆攀附的支架等均应镀锌，并达到耐盐雾腐蚀的标准。 4.3、低压配电柜的功能单元有抽屉式（馈电柜）、抽出式（进线柜） 第 2 页共 2 页
12MW背压式汽轮机发电机组招标采购 技术规格书 一、设备名称、位号和数量 1.1名称：12MW背压式汽轮机 位号：/ 数量：1 台 汽轮机配套辅机1套 1.2 名称：12MW发电机 位号：/ 数量：1 台 发电机配套辅机1套 二、设备技术规范 本工程安装一台额定功率12MW背压式汽轮发电机组。 2.1汽轮机主要技术参数如下： (1) 12MW背压式汽轮机 额定功率： 12 MW 额定进汽量 305 t/h 额定转速： 3000 r/min 额定进汽压力及调整范围(主汽阀前)： 8.83±0.09 MPa 额定进汽温度及调整范围(主汽阀前)： 535 ±10 ℃ 额定排汽压力： 4.1 ± * Mpa 额定排汽温度： 450 ℃ 额定工况汽耗率 * kg/kw.h 额定工况热耗率 * kj/kw.h
2.2发电机主要技术参数如下： (1) 12MW发电机 额定功率 12 MW 额定电压 6300 V 功率因数 0.8 额定转速 3000 r/min 额定频率 50 HZ 额定效率 * 相数 3 定子线圈接法 Y 发电机定转子绝缘等级 F级，温升按B级考核 短路比（保证值）不低于0.5 噪声（距机壳1米处，额定功率时）不大于85分贝（A级） 励磁方式交流无刷励磁 冷却方式密闭循环空气冷却 三、设计条件和环境条件 3.1设计条件 3.1.1 蒸汽来源：2台240t/h高温高压煤粉锅炉 3.1.2 锅炉主要参数 额定蒸发量： 240 t/h 额定蒸汽压力： 9.81 MPa 额定蒸汽温度： 540 ℃ 给水温度： 200 ℃ 蒸汽品质：符合《火力发电机组及蒸汽动力设备水汽质量》（GB/T12145-2008） 3.1.3汽轮发电机组不参与电网调峰，采用定压运行方式。 3.1.4汽轮发电机组室内布置，运转层标高为+8.0m。 3.2 环境条件 3.2.1 地震基本烈度：7 度
低压配电柜设备材料技术规范 书(最新版) Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0692
低压配电柜设备材料技术规范书(最新版) 一、产品技术要求： 1、招标范围投标设备必须符合本标书的技术、商务要求，满足本工程设计图纸要求，满足安顺市市供电部门的有关规定，符合现行国家标准、技术标准和规范 2、设备应符合下列标准规范的要求：GB7251-97低压成套开关设备；GB9466低压成套开关设备基本试验方法；GB／T4942．2低压电气防护等级；GB3047．1面板、架和框的基本系列；GB50150-91电气装置安装工程设备交接试验标准。 3、设备的技术要求： 3.1、低压配电柜应采用最先进的技术，而且结构合理、可靠性高、能耗低、无污染、操作保养和维护简便。
3.2基本要求 3.2.1、进出线方式：满足设计要求。 3.2.2、柜体防护等级：IP30 3.2.3、维护方式：低压柜能够进行双面维护 3.2.4、气候环境：满足贵州省气候环境要求 3.3、低压配电柜内设置的框架断路器、塑壳断路器需具有国家主管部门颁发的CCC认证证书，并满足相关标准要求。除招标文件技术要求中特定的元器件品牌以外，成套设备生产厂家必须严格按照图纸所标注的型号及厂家报价，否则将视为未响应招标文件的技术要求！ 3.4、为便于开关电器的上下级保护配合和方便管理，配电柜内的框架断路器、塑壳断路器、微型断路器、接触器、热继电器等应选用同一品牌体系的产品。 3.5、系统二次线路由供货商根据要求作深化设计，并经设计院审核认可。 4、配电柜的结构要求
1 总则 1.1 本设备技术规范适用于400V低压开关柜设备，提出了该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。动力配电箱的技术要求亦参照本规范执行。 1.2 本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家标准和本技术条件要求的优质产品。 1.3如果卖方没有以书面对本技术规范的条文提出异议，则意味着卖方提供的设备（或系统）安全符合本技术规范的要求。如有异议，不管是多少微小，都应在报价书中的以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。 1.4本设备技术规范书所使用的标准如遇与卖方所执行标准不一致时，按较高标准执行。 1.5本设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.6 供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，提供的产品必须通过国家强制安全认证，即CCC（China Compulsory Certification），并有3C 认证检验报告、两部鉴定文件或等同有效的证明文件。对于新产品，必须经过桂网试运行，并通过产品鉴定。 2 标准规范 2.1合同设备包括卖方向其他厂家购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。 2.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会（IEC）标准以及国际单位制（SI）标准。如采用合资或合作产品，还应遵守使用方国家标准，当上述标准不一致时按高标准执行。 2.3本条款所指定的标准应作为设计制造的依据，采用的标准必须是最新版本，如果标准间出现冲突，应按高标准执行。
L T S A汽轮机油国家标准 The latest revision on November 22, 2020
中华人民共和国国家标准 L-TSA汽轮机油 Turbine oils L-TSA GB11120-1989 本标准的一级品参照采用国际标准ISO 8068-87《石油产品和润滑剂-石油基汽轮机油（ISO-L-TSA和ISO-L-TGA）-技术条件》 1主题内容与适用范围 本标准规定了由深度精制基础油并加抗氧剂和防锈剂等调制而成的L-TSA汽轮机油的技术条件。 本标准中所属产品适用于电力、工业、船舶及其他工业汽轮机组、水汽轮机组的润滑和密封。 40℃按运动粘度中心值分为32，46，68和100等四个牌号。 2引用标准 GB/T260 石油产品水分测定法 GB/T264 石油产品酸值测定法 GB/T265 石油产品运动粘度测定法和动力粘度计算法 GB/T511 石油产品和添加剂机械杂质测定法（重量法） GB/T1884 石油和液体石油产品密度测定法（密度计法） GB/T1885 石油计量换算表 GB/T1995 石油产品粘度指数计算法 GB/T3141 工业用润滑油粘度分类 GB/T3535 石油倾点测定法 GB/T3536 石油产品闪点和燃点测定法（克利夫兰开口杯法） GB/T4756 石油和液体石油产品取样法（手工法） GB/T4945 石油产品和润滑剂中和值测定法（颜色指示剂法） GB/T5096 石油产品铜片腐蚀试验法 GB/T7305 石油和合成液抗乳化性能测定法 GB/T11143加抑制剂矿物油在水存在下防锈性能测定法 GB/T12579 润滑油泡沫性测定法 GB/T12581 加抑制剂矿物油的氧化特性测定法 SH/T0124 含抗氧剂的汽轮机油氧化安定性测定法 SH/T0164 石油产品包装、贮运及交货规则 SH/T0308 润滑油空气释放值测定法 3技术内容 3．1 产品质量等级 本产品质量分为优级品、一级品和合格品等三个等级。 3．2 技术要求
汉中恒大城10kV住宅配套）工程 0.4kV交流配电柜订货技术规范 设计单位：汉中电力设计院 二〇一三年六月
目录 1 总则 (1) 2 技术要求 (2) 3试验 (8) 4 技术服务、设计联络、工厂检验和监造、工厂（现场）验收 (8) 5 项目需求部分 (10) 6 投标人响应部分 (12)
1 总则 1.1 本规范书文件提出了对380/220V交流系统的功能设计、结构、性能、安装等方面的技术要求。 1.2 本规范书提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。 1.3 投标人应具有ISO9001质量保证体系认证证书、宜具有ISO14001环境管理体系认证证书、宜具有OHSAS18001职业健康安全管理体系认证证书，并具有AAA级资信等级证书，宜具有重合同守信用企业证书并具备良好的财务状况和商业信誉。必须具备国网机构检验合格证书。必须已经生产投运过十套及以上类似或高于本规范书要求的设备，并具有在相同或更恶劣的运行条件下持续稳定运行两年以上的成功经验。投标方应随同投标书提供所要求的资格证明文件及供货记录。 1.4 投标人提供的产品应具有国家或电力行业级检验检测机构试验合格的证明文件。 1.5 如果投标人没有以书面的形式对本规范书的条文提出异议，则表示投标人提供的设备完全符合本规范书的要求；如有与本规范书要求不一致的地方，必须逐项在“项目单位技术差异表”中列出。如果没有不一致的地方，必须在“项目单位技术差异表”中写明为“无差异”。 1.6 本规范书所使用的标准如遇与投标人所执行的标准不一致按较高的标准执行。 1.7本规范书将作为订货合同的附件，与合同具有同等的法律效力。本规范书未尽事宜，由合同签约双方在合同谈判时协商确定。 1.8 供方职责 供方的工作范围将包括但不限于下列内容。 1.8.1 提供标书内所有设备及设计说明书及制造方面的说明。 1.8.2 提供设备安装、使用的说明书。 1.8.3 提供试验和检验的标准，包括试验报告和试验数据。 1.8.4 提供图纸，制造和质量保证过程的一览表以及标书规定的其它资料。 1.8.5 提供设备管理和运行所需有关资料。 1.8.6 所提供设备应发运到规定的目的地。 1.8.7 如标准、规范与本规范书的条文有明显的冲突，则供方应在制造设备前，用书面形式将冲突和解决办法告知需方，并经需方确认后，才能进行设备制造。
新疆东方希望有色金属有限公司动力站2×350MW工程 汽轮机润滑油 技术规范书 招标方:新疆东方希望有色金属有限公司 设计方:吉林省电力勘测设计院 2012年6月10日
目录 附件1 技术规范 (1) 附件2 供货范围 (8) 附件3 技术资料和交付进度 (8) 附件4 交货进度 (8) 附件5 监造、检查和性能验收试验 (9) 附件6 技术服务和联络 (11) 附件7 差异表 (13) 附件8 投标人需要说明的其它内容 (13) 附件9标志、装卸、运输与储存 (14) 附件10 投标人提供的其它技术文件和附图 (14)
附件1 技术规范 1 总则 （1）本技术规范书适用于新疆东方希望有色金属有限公司动力站2x350MW工程汽轮发电机组的汽轮机润滑油的技术要求。 （2）招标方在本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方需提供满足本技术规范书和所列标准要求的高质量产品及其相应服务。 （3）如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的油品完全符合本规范书的要求。如有异议，不管多么微小，都需在“差异表”中加以详细描述。 （4）如招标方有除本规范书以外的其他要求，以书面形式提出，经买、卖双方讨论、确认后，载于本规范书。 （5）在签订合同后，到投标方开始制造之日的这段时间内，招标方有权提出因规范、标准和规程等发生变化而产生一些补充或修改要求，投标方须执行这个要求且不增加费用，具体内容由买、卖双方共同商定。 （6）投标方执行本规范书所列标准。有矛盾时，按较高标准执行。投标方在设计和制造中所涉及的各项规程，规范和标准遵循现行最新版本的标准。 （7）若投标方所提供的投标文件前后有不一致的地方，以更有利于油品运行质量为原则，由招标方确定。 （8）所采用的专利涉及到的全部费用均被认为已包含在油品价中，投标方保证招标方不承担有关油品专利的一切责任。 （9）本技术规范书为订货合同的附件，与合同文件有相同的法律效力。 1.1 工程概况 新疆东方希望有色金属有限公司动力站厂址位于新疆吉木萨尔县准东五彩湾煤电煤化工基地，由新疆东方希望有色金属有限公司投资建设，本期建设规模为2×350MW 国产燃煤亚临界直接空冷机组，同步建设烟气脱硫、脱硝设施。
附件1 超（超）临界火电机组关键阀门国产化研制 汽轮机旁路阀技术规范书 国电黄金埠电厂 华润锦州电厂 华东电力设计院 西北电力设计院 哈尔滨电气集团 东方电气集团 上海电气集团 2012年11月
目录 1.总则 2.技术要求 3.试验、检验和监造 4、清洁、表面处理和油漆、标识
1 总则 1.1 本技术规范适用于1000MW超超临界发电机组的汽轮机旁路系统设备和附件，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。研制单位应保证提供符合本规范书和相关的国际、国内工业标准的优质产品。 1.3本技术规范所列标准，有不一致时，按较高标准执行。研制单位在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新标准版本。 2 技术要求 2.1 基本规格和容量 2.1.1设备名称：汽机旁路 执行机构型式：液动 容量：高旁40%BMCR，低旁为高旁流量+高旁减温水量。 用途： 1 ）改善机组的启动性能 机组在各种工况下（冷态、温态、热态和极热态）用中压缸启动时，投入旁路系统，控制锅炉快速提高蒸汽温度使之与汽机汽缸金属温度较快地相匹配，从而缩短机组启动时间和减少蒸汽向空排放，减少汽机循环寿命损耗，实现机组的最佳启动。 2）机组正常运行时，高压旁路装置具有超压安全保护的功能 锅炉超压时高压旁路开启，减少PCV阀和安全阀起跳，并按照机组主蒸汽压力进行自动调节，直到恢复正常值。从而使系统回收工质，减少噪音。 3）旁路应能适应机组定压运行和滑压运行复合方式 当汽机负荷低于锅炉最低稳燃负荷时（不投油稳燃负荷），通过旁路装置的调节，使机组允许稳定在低负荷状态下运行。 4）在启动和减负荷时，可保护布置在烟温较高区的再热器，以防烧坏。 5）高、低压旁路装置能实现自动和手动（快速/正常）遥控功能。 高、低压旁路装置在正常状况下处于热备用状态，研制方充分考虑阀门本体内的疏
