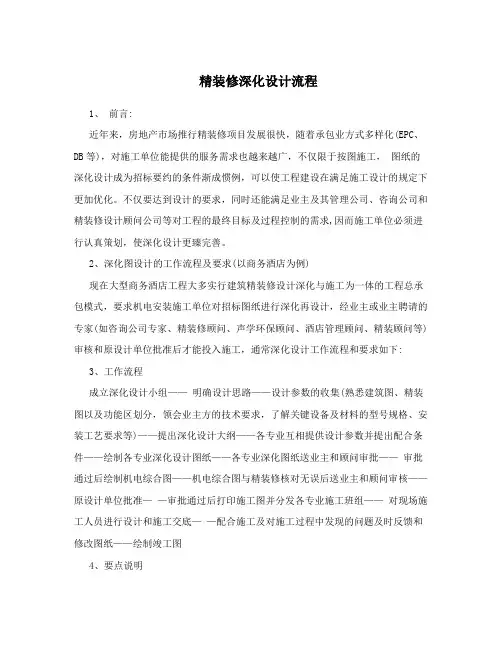

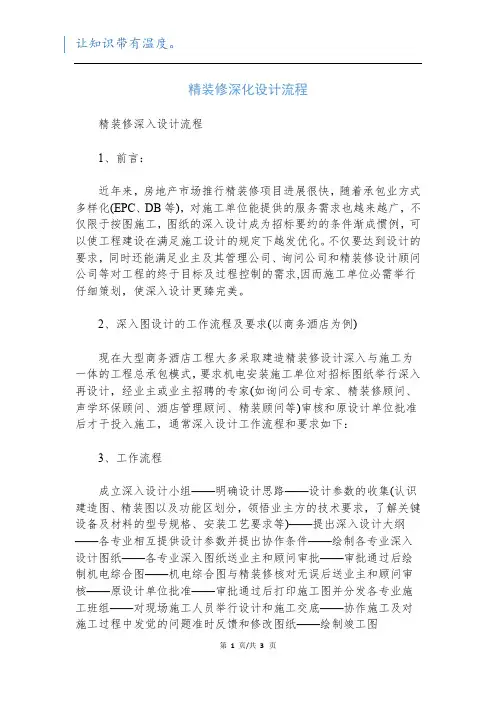

精装修深化设计流程
1、前言：
近年来，房地产市场推行精装修项目发展很快，随着承包业方式多样化(EPC、DB等)，对施工单位能提供的服务需求也越来越广，不仅限于按图施工，图纸的深化设计成为招标要约的条件渐成惯例，可以使工程建设在满足施工设计的规定下更加优化。不仅要达到设计的要求，同时还能满足业主及其管理公司、咨询公司和精装修设计顾问公司等对工程的最终目标及过程控制的需求,因而施工单位必须进行认真策划，使深化设计更臻完善。
2、深化图设计的工作流程及要求(以商务酒店为例)
现在大型商务酒店工程大多实行建筑精装修设计深化与施工为一体的工程总承包模式，要求机电安装施工单位对招标图纸进行深化再设计，经业主或业主聘请的专家(如咨询公司专家、精装修顾问、声学环保顾问、酒店管理顾问、精装顾问等)审核和原设计单位批准后才能投入施工，通常深化设计工作流程和要求如下：
3、工作流程
成立深化设计小组——明确设计思路——设计参数的收集(熟悉建筑图、精装图以及功能区划分，领会业主方的技术要求，了解关键设备及材料的型号规格、安装工艺要求等)——提出深化设计大纲——各专业互相提供设计参数并提出配合条件——绘制各专业深化设计图纸——各专业深化图纸送业主和顾问审批——审批通过后绘制机电综合图——机电综合图与精装修核对无误后送业主和顾问审核——原设计单位批准——审批通过后打印施工图并分发各专业施工班组——对现场施工人员进行设计和施工交底——配合施工及对施工过程中发现的问题及时反馈和修改图纸——绘制竣工图
4、要点说明
(1)根据工程特点、合同范围、专业内容确定深化设计的人员，组成深化设计小组，会同项目总工程师、施工经理共同制定深化设计、施工工作计划，确保设计、施工的连续性。
(2)充分作好深化设计的准备工作，对影响深化设计工作的前提条件进行分析、寻求建设单位的协助，主动积极的促使建设单位、精装单位提供最新的建筑图纸、
精装图纸，并要求建设单位(顾问、咨询)及时对功能区进行划分和确认。充分了解业主(顾问、咨询)的技术要求。明确及统一各专业的绘图标准和图层、颜色及深化程度。
(3)认真熟悉和审查招标图纸、明确设计方向，熟悉并理解各专业的工艺流程，对基本的设计参数进行复核检查，在满足基本功能的情况下对各专业进行综合设计，提出安装的条件和配合要求。
(4)由深化设计小组的专业人员对各专业的深化设计图纸进行会审，协调各专业综合布局；关键部位和重要节点要绘制剖面图和详图；综合图需要通过各专业的审查，并在与精装公司沟通或与精装图纸核对无误后按照深化设计的要求签字确认；提交给建设单位(顾问)进行审批。
(5)与机电公司的沟通
精装修深化设计人员必须领会及熟悉精装图纸，第一时间与机电公司(顾问)沟通吊顶的机电设施的布置：如风口、喷淋、灯具、烟感等的合理位置。如在绘制过程中发现吊顶机电设施的布置存在问题、或标高与精装有冲突，由机电深化设计人员与精装顾问再次进行磋商，找到相互能接受的最佳方案。对机电管线复杂、交叉较多的部位应绘制详细的剖面图。再与机电公司(顾问)进行协商解决，最终的机电综合图送业主(顾问)审批。
(6)局部复杂部位或者关键安装部位需要专门绘制详图或者大样图指导施工。深化后的机电安装管线综合图纸相当复杂，为了清楚表示管线和设备的布置，对部分区域需要绘制详图或者剖面图以方便施工人员正确理解图纸。尤其是管廊和管井，基本每层每个共用支架处均需绘制剖面图指导现场的施工。
(7)深化设计综合图纸经过业主(顾问)审核再经原设计单位批准后可以作为施工图纸现场施工，出图的比例和份数应该符合施工的需求。
(8)施工前做好深化图纸的设计交底工作，将深化设计的意图、原理、施工时的注意事项等传达给施工员和作业班组长。
(9)施工过程中出现问题应及时反馈给深化设计小组，深化设计小组应对出现的问题进行相应调整。施工结束后深化图纸即为竣工图纸的主要组成部分。
精装修工程深化设计要求 1.1.深化设计原则及基本要求 在严格遵循设计意图的前提下建立BIM模型，根据BIM模型，依据现场实际情况进行施工图纸的深化和材料下单，做到所有现场施工必须有图可依、有图可查，对施工现场的施工给出明确做法、准确的尺寸、确定的材料标注，尽可能在同一张图纸中反映多种信息，便于一线施工人员现场使用和操作。具体要求为： （1）对目前所有方案的图纸进行核查，根据现场实际尺寸绘制平面图、剖面图、节点大样图； （2）根据现场尺寸和强弱电点位绘制准确的立面图、剖面图、节点大样图； （3）根据现场尺寸和机电现场安装情况核对天花图后调整绘制准确的天花图、剖面图、节点大样图； （4）所有深化图纸中的设计均需满足当地规范要求； （5）深化设计时应充分考虑现场实际条件，熟悉建筑专业及机电、给排水、空调、消防等各专业图纸。 （6）深化设计图纸应加盖承包人设计专用章，同时应提供所有深化图纸的电子文件。 （7）深化设计图纸必须经报消防局审批后方可施工，此工作由承包人负责提供及修改并承担相关一切费用，此部分需在投标报价中体现。 （8）承包人须按照发包人审核批准的施工方案及深化设计图纸进行施工，未经发包人书面签字认可，承包人不得随意更改施工方法。如未经发包人书面同意，承包人擅自改变施工方案，发包人有权要求承包人进行返工。承包人应无条件的进行施工图深化工作，将深化后的施工图上报发包人审核，经发包人审核通过后方可作为施工指导的依据，否则发包人有权下发停工指令，工期不予顺延、不予索赔，且深化费用包含在本次报价中。 （9）承包人在深化设计阶段需将深化图中深化后的部位采用云线标出，否
