热塑性酚醛树脂，即线型酚醛树脂，它不含进一步缩聚的基团，加固化剂并加热才能固化。如以六亚甲基四胺为固化剂，固化温度150 ℃,有没有办法可以降低它的固化温度?
当甲醛／苯酚（摩尔比）小于1时，可得热塑性产物，称热塑性酚醛树脂，即线型酚醛树脂，它不含进一步缩聚的基团，加固化剂并加热才能固化。如以六亚甲基四胺为固化剂，固化温度150 ℃，混以填料制成的模塑粉俗称电木粉。当甲醛／苯酚(摩尔比)大于1时，在碱催化下先得到甲阶段树脂，即热固型酚醛树脂，能溶于有机溶剂，甲阶段树脂含能进一步缩聚的羟甲基，因此不需加固化剂即能固化：加热下反应得到乙阶段树脂，又称半溶酚醛树脂，不溶不熔但可溶胀和软化。再进一步反应则得到不溶不熔的体型结构丙阶段树脂，也称不溶酚醛树脂。甲阶段树脂长期存放也能自行固化。
热固性酚醛树脂的固化形式分为常温固化和热固化两种。常温固化可使用无毒常温固化剂NL，也可使用苯磺酰氯或石油磺酸，但后两种材料的毒性、刺激性较大。
酚醛树脂（BAKELITE）
酚类和醛类的缩聚产物通称为酚醛树脂，一般常指由苯酚和甲醛经缩聚反应而得的合成树脂，它是最早合成的一类热固性树脂。
酚醛树脂虽然是最老的一类热固性树脂，但由于它原料易得，合成方便，以及酚醛树脂具有良好的机械强度和耐热性能，尤其具有突出的瞬时耐高温烧蚀性能，而且树脂本身又有广泛改性的余地，所以目前酚醛树脂仍广泛用于制造玻璃纤维增强塑料、碳纤维增强塑料等复合材料。酚醛树脂复合材料尤其在宇航工业方面（空间飞行器、火箭、导弹等）作为瞬时耐高温和烧蚀的结构材料有着非常重要的用途。
酚醛树脂的合成和固化过程完全遵循体型缩聚反应的规律。控制不同的合成条件（如酚和醛的比例，所用催化剂的类型等），可以得到两类不同的酚醛树脂：一类称为热固性酚醛树脂，它是一种含有可进一步反应的羟甲基活性基团的树脂，如果合成瓜不加控制，则会使体型缩聚反应一直进行至形成不熔、不溶的具有三向网络结构的固化树脂，因此这类树脂又称为一阶树脂；另一类称为热塑性酚醛树脂，它是线型树脂，在合成过程中不会形成三向网络结构，在进一步的固化过程中必须加入固化剂，这类树脂又称为二阶树脂。这两类树脂的合成和固化原理并不相同，树脂的分子结构也不同。
最初生产的多数是陶瓷砂轮，陶瓷结合剂砂轮的优点是其天然多孔和化学稳定性好，因而适用于干磨和湿磨，特别是使用水基和油基磨削液的条件下。但是，陶瓷砂轮的弹性较差，并且需要很高的烧结温度，限制了它的发展。酚醛树脂结合剂砂轮具有弹性好，对震荡、冲击、侧压的敏感性小的优点。其高稳定性使其能够适应较高转速和提高了磨削性能，因而特别适用于磨削砂轮和切割砂轮，它的良好弹性使其适用于超精确磨削和表面抛光。 酚醛树脂结合剂砂轮的生产工艺主要有冷压工艺、半热压工艺和热压工艺三种。 1．冷压工艺： 冷压工艺使用的结合剂有润湿剂和粉状树脂，通常用作润湿剂的有液体酚醛树脂、糠醛、糠醇、甲酚等，用的最多的是液体酚醛树脂。决定液体树脂和粉状树脂使用比例（通常叫做液粉比）的因素有：磨料粒度分布、填料类型、填料用量、液体树脂的粘度、粉状树脂的性质等。如果液体树脂的粘度越大，完全包覆磨料表面就需要更多的液体树脂；磨料和填料的粒度越小，其比表面积就越大，液体的用量也就越多；粉状树脂的分子量越高、游离酚越低，其与液体树脂的附着力就越差，需要的液体量就越多。以上几种情况均需提高液粉比。一般用液体树脂作润湿剂，液粉比选用1：2—1：4，而用糠醛或糠醇与蒽油的混合物作润湿剂，液粉比选用1：6—1：8。混料机要经过工艺验证，能够达到理想的混合效果并且不损坏磨料为佳。加入细粉后的混料时间一般为2—5分钟，过短不能够保证混料均匀，过长树脂膜易脱落，并且导致料温升高，树脂予固化。 混料程序如下： 首先将磨料，通常是混合粒度，进行予混，再加入润湿剂，均匀润湿磨料后，再将已与其他粉状填料予混好的粉状树脂加入，继续混合至均匀。混好的磨料要有较好的可塑性和流动性，物料不能太湿，否则容易结块，更不能有粉团，同时保证有好的流动性，以保证注模充分，一般采用过筛的办法除去结块。判断物料可塑性好坏的方法是：抓一把混好的物料，用手轻轻一捏就会成团为佳。 一般将粉状物料加入润湿好的磨料中容易形成粉团，目前已逐渐被淘汰，现在用的较多的是双锅混料法，就是先将磨料与润湿剂在一个混料机中混合，同时另外一个混料机中将粉状树脂和其他粉状填料混匀，再将润湿好的磨料倒入粉料中，混合均匀即可。双锅混料的优点是既可以不产生粉团，又能避免污染，易于清洗料锅。 将混好的物料过筛后，即可以用于压制了。 压制程序如下： 将模具安装好，称量所要求量的磨料添入模具空腔，刮平后压制。需要放置增强玻纤网片的按要求放入。然后在室温下加压，一般冷压的压力范围为15—30N/mm2，最好是15—25 N/mm2。压力大小的选择取决于物料的可塑性和砂轮要求达到的密度。不宜使用过高的压力，否则会将磨料压碎。压制时间一般为5—50秒，最好是5—30秒，时间长短取决于砂轮要求达到的密度和形状以及物料的可塑性的好坏。然后就可以将砂轮取出进行下一步的操作——固化了。 固化程序如下： 固化操作可以置于固定的固化炉中进行，也可以在流动的隧道式固化窑中进
酚醛树脂 1.摘要 酚醛树脂是一种最经典的人工合成树脂，有近百年的使用史。由于酚醛树脂的原料易得，价格低廉，生产工艺和设备简单，而且制品具有优异的机械性能，耐热性、耐寒性、电绝性、尺寸稳定性、成型加工型、阻燃性及低烟雾性。因此其成为工业部门不可缺少的材料，被广泛应用于固结磨具、涂附磨具、摩擦材料、耐火材料以及电木粉、烟花爆竹、铸造等各个领域。 2.引言 酚醛树脂是由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂，其中以苯酚和甲醛树脂为最重要。也是世界上最早由人工合成的，至今仍很重要的高分子材料。因选用催化剂的不同，可分为热固性和热塑性两类。酚醛树脂具有良好的耐酸性能、力学性能、耐热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。 酚醛树脂为热固性树脂，与其它热固性树脂相比，其优点有：(1)固化时不需要加入催化剂、促进剂，只需加热、加压，调整酚与醛的摩尔比与介质pH值，就可得到具有不同性能的产物。(2)固化后密度小，机械强度、热强度高，变形倾向小，耐化学腐蚀及耐湿性高，是高绝缘材料。 3.1酚醛树脂的合成原理 酚醛树脂也叫电木，又称电木粉。原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。苯酚与甲醛缩聚而得。它包括：线型酚醛树脂、热固性酚醛树脂和油溶性酚醛树脂。主要用于生产压塑粉、层压塑料；制造清漆或绝缘、耐腐蚀涂料；制造日用品、装饰品；制造隔音、隔热材料等。常见的高压电插座、家具塑料把手等等phenolic resin,简称PF，酚醛树脂.为黄色、透明、无定形块状物质，因含有游离分子而呈微红色，比重1.25~1.30，易溶于醇，不溶于水，对水、弱酸、弱碱溶液稳定。由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。 3.2酚醛树脂的重要性能 高温性能酚醛树脂最重要的特征就是耐高温性，即使在非常高的温度下，也能保持其结构的整体性和尺寸的稳定性。正因为这个原因，酚醛树脂才被应用于一些高温领域，例如耐火材料，摩擦材料，粘结剂和铸造行业。 粘结强度酚醛树脂是一种多功能，与各种各样的有机和无机填料都能相容的物质。设计正确的酚醛树脂，润湿速度特别快。并且在交联后可以为磨具、耐火材料，摩擦材料以及电木粉提供所需要的机械强度，耐热性能和电性能。 水溶性酚醛树脂或醇溶性酚醛树脂被用来浸渍纸、棉布、玻璃、石棉和其它类似的物质为它们提供机械强度，电性能等。典型的例子包括电绝缘和机械层压制造，离合器片和汽车滤清器用滤纸。 高残碳率在温度大约为1000℃的惰性气体条件下，酚醛树脂会产生很高的残碳，这有利于维持酚醛树脂的结构稳定性。酚醛树脂的这种特性，也是它能用于耐火材料领域的一个重要原因。
酚醛树脂纤维的研究进展 *** 中北大学材料科学与工程学院，山西太原，030051 摘要：简单的介绍了酚醛树脂及其重要性能、合成原理，酚醛树脂改性的目的主要是改进它脆性或其它物理性能，提高它对纤维增强材料的粘结性能并改善复合材料的成型工艺条件等。最后对酚醛树脂纤维未来的发展方向进行了展望。 关键词：酚醛树脂、纤维、改性、复合材料 引言：酚醛树脂耐热性好，机械强度高，电绝缘性和耐高温蠕变性能优良，价格低廉且成型加工性好，特别是其良好阻燃性及很少产生有害气体的特性，使该种具有近百年历史的合成材料得到进一步发展，应用于塑料、复合材料、胶粘剂、涂料和纤维等各个领域。经过改性的酚醛树脂广泛应用于高尖端技术领域。所以，酚醛树脂纤维很受欢迎的。 一、酚醛树脂的简介 酚醛树脂也叫电木，又称电木粉，英文名称：phenolic resin, 简称PF。原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。固体酚醛树脂为黄色、透明、无定形块状物质，因含有游离酚而呈微红色，比重 1.25~1.30，易溶于醇，不溶于水，对水、弱酸、弱碱溶液稳定。液体酚醛树脂为黄色、深棕色液体。 酚醛树脂由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。因选用催化剂的不同，可分为热固性和热塑性两类。热固性酚醛树脂具有很强的浸润能力，成型性能好，体积密度大，气孔率低，用于耐火制品，该树脂在15℃- 20℃下可保持三个月。酚醛树脂制品优点主要是尺寸稳定，耐热、阻燃，电绝缘性能好，耐酸性强，它主要应用于运输业、建筑业、军事业、采矿业等多种行业，应用广泛。在NH4OH、NaOH或NaCO3等碱性物质的催化下，过量的甲醛与苯酚（其摩尔比大于1）反应生成热固性酚醛树脂。其反应过程如下：在碱性催化剂存在下使反应介质PH大于7，苯酚和甲醛首先发生加成反应生成一羟甲基苯酚。室温下，在碱性介质中的酚醇是稳定的，一羟甲基苯酚中的羟甲基与苯酚上的氢的反应速度比甲醛与苯酚的邻位和对位上的氢的反应速度小，因此一羟甲基苯酚不容易进一步缩聚，只能生成二羟甲基苯酚和三羟甲基苯酚。热塑性酚醛树脂（或称两步法酚醛树脂），为浅色至暗褐色脆性固体，溶于乙醇、丙酮等溶剂中，长期 姓名：*** 班级：*** 学号：***
酚醛树脂 酚醛树脂也叫电木，又称电木粉。原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。苯酚醛或其衍生物缩聚而得。[1] 中文名：酚醛树脂 英文名：PHENOL-FORMALDEHYDE RESIN 别称：电木 化学式：C7H6O2 分子量：122.12134 CAS登录号：9003-35-4 诞生：1872年 1性质 直线型酚醛树脂结构图 固体酚醛树脂为黄色、透明、无定形块状物质，因含有游离酚而呈微红色，实体的比重平均1.7左右，易溶于醇，不溶于水，对水、弱酸、弱碱溶液稳定。由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。因选用催化剂的不同，可分为热固性和热塑性两类。酚醛树脂具有良好的耐酸性能、力学性能、耐热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。[1] 液体酚醛树脂为黄色、深棕色液体，如：碱性酚醛树脂主要做铸造黏结剂。 高温性能
酚醛树脂最重要的特征就是耐高温性，即使在非常高的温度下，也能保持其结构的整体性和尺寸的稳定性。正因为这个原因，酚醛树脂才被应用于一些高温领域，例如耐火材料，摩擦材料，粘结剂和铸造行业。 酚醛树脂耐火材料 粘结强度 酚醛树脂一个重要的应用就是作为粘结剂。酚醛树脂是一种多功能，与各种各样的有机和无机填料都能相容的物质。设计正确的酚醛树脂，润湿速度特别快。并且在交联后可以为磨具、耐火材料，摩擦材料以及电木粉提供所需要的机械强度，耐热性能和电性能。 水溶性酚醛树脂或醇溶性酚醛树脂被用来浸渍纸、棉布、玻璃、石棉和其它类似的物质为它们提供机械强度，电性能等。典型的例子包括电绝缘和机械层压制造，离合器片和汽车滤清器用滤纸。 高残碳率 在温度大约为1000℃ 的惰性气体条件下，酚醛树脂会产生很高的残碳，这有利于维持酚醛树脂的结构稳定性。酚醛树脂的这种特性，也是它能用于耐火材料领域的一个重要原因。 低烟低毒 与其他树脂系统相比，酚醛树脂系统具有低烟低毒的优势。在燃烧的情况下，用科学配方生产出的酚醛树脂系统，将会缓慢分解产生氢气、碳氢化合物、水蒸气和碳氧

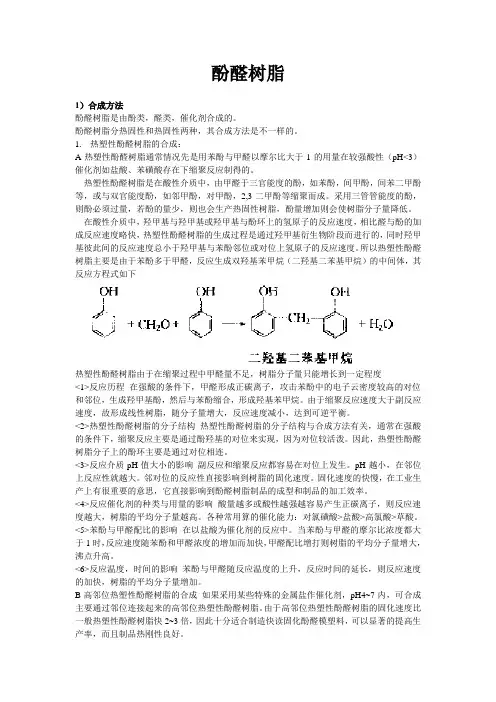

酚醛树脂是由酚类化合物(如苯酚、甲酚、二甲酚、间苯二酚、叔丁酚、双酚A等)与醛类化合物(如甲醛、乙醛、多聚甲醛、糠醛等)在碱性或酸性催化剂作用下，经加成缩聚反应制得的树脂统称为酚醛树脂。酚与醛的反应是比较复杂的，由于苯酚与甲醛的摩尔比，所用催化剂的不同，加成与缩聚反应的速度和生成物也有差异。 一、碱性催化剂的反应 很多无机碱和有机碱都可用作碱性催化剂，常用的有氢氧化钠、氢氧化钡、氢氧化铵、氢氧化钙、乙胺等。1mol(有时高达2.5mol)甲醛在碱性催化剂条件下，加成反应占优势，而缩合反应进行较慢，生成的初期树脂为甲阶酚醛树脂，主要反应历程如下： 1、加成反应(羟甲基化) 苯酚与甲醛首先进行加成反应，生成1~3羟甲基苯酚 2、缩合反应(亚甲基化) 羟甲基酚进一步缩合形成初期树脂或称热固性酚醛树(resols)、甲阶树脂(A-stage resins)、一步树脂。 (1)、苯酚与羟甲基酚进行反应生成二(羟苯基甲烷) (2)、羟甲基酚之间进行反应 (3)、苯酚或羟甲基与二聚体或多聚体进行反应，多聚体之间进行反应。 二、酸性催化剂的反应 酸性催化剂是较强的酸，包括无机酸和有机酸，常用的有盐酸、硫酸、草酸、苯磺酸、石油磺酸、氯代醋酸等。在酸性催化反应中，一般采均用苯酚与甲醛的摩尔比大于1：0.9，生成的羟甲基与酚核的缩合速度远远超过甲醛与苯酚的加成速度，得到的树脂呈线型结构，是可熔的。因此称为热塑性酚醛树脂(novolak)或线型酚醛树脂。反应历程如下： 酸性催化下甲醛被活化亚甲基化反应速度大于羟甲基化反应速度生成线型热塑性酚醛树脂。 (1)、甲醛与水结合可形成亚甲基二醇(HOCH2OH)，在酸性介质中，亚甲基二醇生成羟甲基正离子；(+CH2OH)羟甲基正离子在苯酚的邻位和对位上进行亲电取代反应，生成邻羟甲基苯酚和对羟甲基苯酚
树脂砂轮制造用高性能酚醛树脂的选择和应用 1 酚醛树脂介绍 酚醛树脂已经有近百年的使用史。由于酚醛树脂原料易得，价格低廉，生产工艺和设备简单，而且制品具有优异的机械性能，耐热性、耐寒性、电绝性、尺寸稳定性、成型加工型、阻燃性及低烟雾性。因此其成为工业部门不可缺少的材料，被广泛应用于固结磨具、涂附磨具、摩擦材料、耐火材料以及电木粉、烟花爆竹、铸造等各个领域。 酚醛树脂是以酚类化合物、醛类化合物作原料，在催化剂作用下缩聚而成的高分子化合物，其中以苯酚和甲醛缩聚的酚醛树脂最为重要。 酚醛树脂大体分为热固型和热塑型两大类。热固性树脂是由苯酚在碱性条件下与过量的甲醛发生反应合成;热塑性树脂是苯酚在酸性条件下与少量的甲醛反应合成。影响酚醛树脂合成和决定树脂性能的因素有：原料化学结构和单体官能度，酚醛摩尔比，催化剂的性质和反应介质的PH值。 热固性树脂具有活性官能团，在加热和酸的作用下都会固化。这种自动反应确切解释了热固性树脂在储存过程中，粘度升高，凝胶速度加快的原因。由于自动反应是热固性树脂内在的本性，温度平均每升高10℃反应速度就会加倍。所以热固性树脂必须储存再低温条件下，才能尽量延长其保存期。热塑性树脂需要加入固化剂才能交联。对于热塑性树脂来说最常用的固化剂就是六次甲基四胺(俗称乌洛托品)，已经交联固化的树脂含部分氮，氮来源于乌洛托品。
酚醛树脂从A阶段向B阶段和C阶段转化后形成三维网状结构成为固化。线性树脂和甲阶分子量小的树脂都能溶熔，因此称此时的树脂为A阶段树脂。当树脂硬化后，就到凝胶阶段即B阶段。这个阶段树脂肿胀氮仍可以被溶剂溶解，这就到了C阶段。 随着工业的发展，对高性能材料提出了更高的要求，如较高的分解温度，较好的耐磨性能，足够的韧性和强度等。由于酚醛树脂在结构上存在弱点：酚羟基和亚基易氧化，因此耐热性受到影响。 普通酚醛树脂在200℃以下能够长期稳定使用，但超过200℃便明显发生变化。从300℃-360℃起进入热分解阶段，到600℃-900℃释放CO、C02、 H2O、苯酚等物质。而且普通酚醛树脂固化时释放水分子，脆性大，韧性差，限制了其在高性能材料方面的发展。因此，需要对酚醛树脂进行改进，提高其韧性和耐热性。 改进酚醛树脂的途径主要有： 1) 在酚醛树脂中加入外增韧物质，如天然橡胶、丁腈橡胶、丁苯橡胶及热塑性树脂等。 2) 在酚醛树脂中加入内增韧物质，如使酚羟基醚化，在酚核间引入长的亚甲基链及其他柔性基团等。 3) 用玻璃纤维、玻璃布及石棉等增强材料来改善脆性。 其他改进的方法还有：将酚醛树脂的酚羟基醚化，酯化、重金属螯合，或者增加固化剂加入量，严格成型条件或后固化条件，或者导入亚胺环或三嗪环等刚性结构。这些方法虽然提高了树脂的耐热性，但韧性却下降了。因此，目前很难同时既提高了树脂的韧性又改进其耐热性。
热固性聚合物是从低粘度液体开始，通过催化剂或外加能量（热或射线）固化为固体。最早的热固性基体是酚醛，紧随其后的是环氧，接着是不饱和聚酯、脲醛，再接着是硅树脂，以及更新的基体。从实用的角度看，最重要的仍然是前三种：酚醛、环氧和不饱和聚酯 二、简介 酚醛树脂也叫电木，又称电木粉，英文名称phenolic resin,简称PF，比重1.25～1.30是热固性塑料家族中最古老的成员，可以追溯到1870年。合成酚醛树脂的两种单体是苯酚和甲醛，通过聚合形成, 酚醛树脂原为无色或黄褐色透明物，因含有游离分子而呈微红色，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。对水、弱酸、弱碱溶液稳定。由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。酚与醛的摩尔比大于一，用酸类物质作催化剂，生成热塑性酚醛树脂。酚与醛的摩尔比小于一，用碱类物质作催化剂，生成热固性酚醛树脂。主要包括：线型酚醛树脂、热固性酚醛树脂和油溶性酚醛树脂。 三、酚醛树脂固化原理 酚醛树脂只有在形成交联网状(或称体型)结构之后才具有优良的使用性能，包括力学性能、电绝缘性能、化学稳定性、热稳定性等。 酚醛树脂的固化就是使其转变为网状结构的过程，表现出凝胶化和完全固化的两个阶段，这一转变不仅是物理过程，更要强调的是，这是一个化学过程。表现出以下一些特点： (1)树脂在固化前的结构因素(组成、分子量大小、反应官能度等)影响显著； (2)固化反应受催化剂、固化剂、树脂pH值等的影响显著；(3)固化过程有热效应；(4)固化速率受温度、压力的影响
酚醛树脂的制备 酚醛树脂的制备受很多因素影响，其中原料摩尔比、催化剂种类和用量、反应温度和投料方式等，对酚醛树脂的反应速度、产物结构和质量都有很大影响。 一、苯酚与甲醛摩尔比的影响 苯酚与甲醛的摩尔比影响历程反应和分子结构，在酸性催化反应中，当甲醛的摩尔比小于苯酚时，不能形成足够的羟甲基，使缩合反应进行到一定程度便停止。在碱性催化反应中，当甲醛摩尔数小于苯酚时，又有部分苯酚以游离状态存在于树脂中，反应不完全。从酚醛树脂较理想的结构考虑，作为热固性树脂苯酚的麻尔数应略小于甲醛的摩尔数。 苯酚与甲醛的摩尔比反应，主要是生成邻甲基酚和对羟甲基酚，其中对羟甲基酚含量居多。苯酚与甲醛的摩尔比为1：2以上时以生成二羟基酚和三羟基酚为主。 苯酚与甲醛的摩尔比不同树脂平均相对分子质量也不相同，摩尔比越大树脂平均相对分子质量越大， 苯酚与甲醛摩尔比同树脂平均相对分子质量的关系
苯酚与甲醛摩尔比1:1.1 1:1.2 1:1.3 1:1.4 1:1.5 1:1.6 1:1.7 树脂平均分子量228 256
291 334 371 437 638 对于不同用途的酚醛树脂,应控制苯酚与甲醛的不同摩尔比,胶合板用的树脂最好是1:(1.4~1.5)，收率高游离酚少；浸渍用的酚醛树脂，摩尔比应为1：(1.1~1.3),树脂平均相对分子质量秒渗透性好作为耐水增强的酚醛树脂要示平均相对分子质量大一些游离酚尽量减少摩尔比一般为1：2.0左右。 苯酚与甲醛的摩尔比亦影响树脂的反应速度和固化时间摩尔比越大即甲醛用量增大树脂反应速度越快固化时间缩短而粘度下降储存稳定性变差。苯酚与甲醛摩托车尔比对树脂物化性质的影响如表。 苯酚与甲醛摩尔比
酚醛树脂是最早工业化的合成树脂，已经有100年的历史。由于它原料易得，合成方便以及树脂固化后性能能满足很多使用要求，因此在模塑料、绝缘材料、涂料、木材粘接等方面得到广泛应用。近年来，随着人们对安全等要求的提高，具有阻燃、低烟、低毒等特性的酚醛树脂重新引起人们重视，尤其在飞机场、火车站、学校、医院等公共建筑设施及飞机的内部装饰材料等方面的应用越来越多[1]。 与不饱和聚酯树脂相比，酚醛树脂的反应活性低，固化反应放出缩合水，使得固化必须在高温高压条件下进行，长期以来一般只能先浸渍增强材料制作预浸料(布)，然后用于模压工艺或缠绕工艺，严重限制了其在复合材料领域的应用。为了克服酚醛树脂固有的缺陷，进一步提高酚醛树脂的性能，满足高新技术发展的需要，人们对酚醛树脂进行了大量的研究，改进酚醛树腊的韧性、提高力学性能和耐热性能、改善工艺性能成为研究的重点。近年来国内相继开发出一系列新型酚醛树脂，如硼改性酚醛树脂、烯炔基改性酚醛树脂、氰酸酯化酚醛树脂和开环聚合型酚醛树脂等。可以用于smc/bmc、rtm、拉挤、喷射、手糊等复合材料成型工艺。本文结合作者的研究工作，介绍了酚醛树脂的改性研究进展及rtm、拉挤等酚醛复合材料成型工艺的研究应用情况。 1酚醛树脂的改性研究 1.1聚乙烯醇缩醛改性酚醛树脂 工业上应用得最多的是用聚乙烯醇缩醛改性酚醛树脂，它可提高树脂对玻璃纤维的粘结力，改善酚醛树脂的脆性，增加复合材料的力学强度，降低固化速率从而有利于降低成型压力。用作改性的酚醛树脂通常是用氨水或氧化镁作催化剂合成的苯酚甲醛树脂。用作改性的聚乙烯醇缩醛一般为缩丁醛和缩甲乙醛。使用时一般将其溶于酒精，作为树脂的溶剂。利用缩醛和酚醛羟甲基反应合成的树脂是1种优良的特种油墨载体树脂。 1.2聚酰胺改性酚醛树脂 经聚酰胺改性的酚醛树脂提高了酚醛树脂的冲击韧性和粘结性。用作改性的聚酰胺是一类羟甲基化聚酰胺，利用羟甲基或活泼氢在合成树脂过程中或在树脂固化过程中发生反应形成化学键而达到改性的目的。用该树脂制成的渔竿等薄壁管具有优良的力学性能。 1.3环氧改性酚醛树脂 用热固性酚醛树脂和双酚a型环氧树脂混合物制成的复合材料可以兼具2种树脂的优点，改善它们各自的缺点，从而达到改性的目的。这种混合物具有环氧树脂优良的粘结性，改进了酚醛树脂的脆性，同时具有酚醛树脂优良的耐热性，改进了环氧树脂耐热性较差的缺点。这种改性是通过酚醛树脂中的羟甲基与环氧树脂中的羟基及环氧基进行化学反应，以及酚醛树脂中的酚羟基与环氧树脂中的环氧基进行化学反应，最后交联成复杂的体型结构来达到目的，是1种应用最广的酚醛增韧方法。 1.4有机硅改性酚醛树脂 有机硅树脂具有优良的耐热性和耐潮性。可以通过使用有机硅单体与线性酚醛树脂中的酚羟基或羟甲基发生反应来改进酚醛树脂的耐热性和耐水性。 采用不同的有机硅单体或其混合单体与酚醛树脂改性，可得不同性能的改性酚醛树脂，具有广泛的选择性。
酚醛树脂的聚合原理、方法及其应用 应化1102班柳宗 0121114450208 摘要：酚醛树脂也叫电木，又称电木粉。原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。苯酚与甲醛缩聚而得。酚醛树脂主要用于制造各种塑料、涂料、胶粘剂及合成纤维等。 关键词：酚醛树脂聚合原理聚合方法酚醛树脂的应用 正文： 酚醛树脂是世界上人工合成的第一类树脂材料，它具有良好的耐酸性能、力学性能、耐热性能，而且由于它原料易得，合成方便，目前仍被广泛应用。在高中教材里，酚醛树脂作为缩聚反应的典例，阐述了单体分子聚合成高分子的一种形式。与加聚反应不同，单体分子在发生缩聚反应时，生成的不仅仅是高分子化合物，还有小分子物质（如水）生成。也正是因为单体间缩去小分子物质，才成为有机物彼此连接成链状或体型的直接诱因。 缩聚反应是指单体间相互反应，生成高分子化合物同时生成小分子的聚合反应。酚醛树脂是由苯酚和甲醛在催化剂条件下缩聚而成。反应机理是苯酚羟基邻位上的两个氢原子比较活泼，与甲醛醛基上的氧原子结合为水分子，其余部分连接起来成为高分子化合物——酚醛树脂。如果采用不同的催化剂，苯酚羟基对位上的氢原子也可以和甲醛进行缩聚，使分子链之间发生交联，生成体型酚醛树脂。体型酚醛树脂绝缘性很好，是用作电木的原料。另外，以玻璃纤维作骨架，以酚醛树脂为肌肉，组合固化制成复合材料即玻璃钢。 苯酚和甲醛的合成反应是一个较复杂的反应过程，目前公认的看法认为苯酚和甲醛之间反应合成酚醛树脂的反应是一种缩聚反应。其生产工艺的基本原理是由一种或几种单体化合物合成聚合物的反应。缩聚反应具有逐步的性质，中间形成物具有相当稳定的性能。苯酚和甲醛两种物质发生反应时根据缩聚反应条件的差异可以形成两大类树脂，即热固性酚醛树脂和热塑性酚醛树脂。其中需要注意的是酚醛的化学结构是影响酚醛树脂合成及性能的主要因素。在选择原料时其中对酚类物质的要求是：酚分子中必须具有2个以上的官能度。酚环上连有供电子基时反应速度会加快；连有吸电子基时，反应速度会变慢。在选用醛类物质时，没有多高的要求，工业上一般都是使用甲醛的。 ( 一)合成反应酚醛树脂的合成反应分为两步，首先是苯酚与甲醛的加成反应，随后是缩合及缩聚反应。即： 1、加成反应在适当条件下，一元羟甲基苯酚继续进行加成反应，就可生成二 ( 一)合成反应 酚醛树脂的合成反应分为两步，首先是苯酚与甲醛的加成反应，随后是缩合及缩聚反应。即： 1、加成反应 在适当条件下，一元羟甲基苯酚继续进行加成反应，就可生成二元及多元羟甲基苯酚：
酚醛树脂功能、特点、工艺、应用、配方！ 一、定义 酚醛树脂也叫电木，又称电木粉。原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。苯酚醛或其衍生物缩聚而得。 二、主要性能 固体酚醛树脂为黄色、透明、无定形块状物质，因含有游离酚而呈微红色，实体的比重平均1.7左右，易溶于醇，不溶于水，对水、弱酸、弱碱溶液稳定。由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。因选用催化剂的不同，可分为热固性和热塑性两类。酚醛树脂具有良好的耐酸性能、力学性能、耐热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。 液体酚醛树脂为黄色、深棕色液体，如：碱性酚醛树脂主要做铸造黏结剂。 高温性能
酚醛树脂最重要的特征就是耐高温性，即使在非常高的温度下，也能保持其结构的整体性和尺寸的稳定性。正因为这个原因，酚醛树脂才被应用于一些高温领域，例如耐火材料，摩擦材料，粘结剂和铸造行业。 粘结强度 酚醛树脂一个重要的应用就是作为粘结剂。酚醛树脂是一种多功能，与各种各样的有机和无机填料都能相容的物质。设计正确的酚醛树脂，润湿速度特别快。并且在交联后可以为模具、耐火材料，摩擦材料以及电木粉提供所需要的机械强度，耐热性能和电性能。 水溶性酚醛树脂或醇溶性酚醛树脂被用来浸渍纸、棉布、玻璃、石棉和其它类似的物质，为它们提供机械强度，电性能等。典型的例子包括电绝缘和机械层压制造，离合器片和汽车滤清器用滤纸。 高残碳率 在温度大约为1000℃的惰性气体条件下，酚醛树脂会产生很高的残碳，这有利于维持酚醛树脂的结构稳定性。酚醛树脂的这种特性，也是它能用于耐火材料领域的一个重要原因。 低烟低毒 与其他树脂系统相比，酚醛树脂系统具有低烟低毒的优势。在燃烧的情况下，用科学配方生产出的酚醛树脂系统，将会缓慢分解产生氢气、碳氢化合物、水蒸气
高分子科学概论课程论文 论文题目：酚醛树脂的合成及应用 学院：化学与材料科学学院 专业：应用化学 班级： 1 班 姓名：涵 学号：20100635 指导老师：董静
酚醛树脂的合成及应用 摘要：酚醛树脂是一种最经典的人工合成树脂，有近百年的使用史。由于酚醛树脂原料易得，价格低廉，生产工艺和设备简单，而且制品具有优异的机械性能，耐热性、耐寒性、电绝性、尺寸稳定性、成型加工型、阻燃性及低烟雾性。成为工业部门不可缺少的材料，被广泛应用于固结磨具、涂附磨具、摩擦材料、耐火材料以及电木粉、烟花爆竹、铸造等各个领域。本文主要介绍了酚醛树脂的合成及研究，并简单的阐述了酚醛树脂的应用和未来发展趋势。 关键词：酚醛树脂；合成；应用。 1872年德国化学家拜尔（A. Baeyer)首先合成了酚醛树脂，1907年比利时裔美国人贝克兰提出酚醛树脂加热固化法，使酚醛树脂实现工业化生产，1910年德国柏林建成世界第一家合成酚醛树脂的工厂，开创了人类合成高分子化合物的纪元。由于采用酚、醛的种类、催化剂类别、酚与醛的摩尔比的不同可生产出多种多样的酚醛树脂，它包括：线型酚醛树脂、热固性酚醛树脂和油溶性酚醛树脂、水溶性酚醛树脂。主要用于生产压塑粉、层压塑料；制造清漆或绝缘、耐腐蚀涂料；制造日用品、装饰品；制造隔音、隔热材料、人造板、铸造、耐火材料等。 酚醛树脂是世界最早人工合成和工业化生产的一类合成树脂，其原料易得，生产工艺简单，综合性能优良，应用非常广泛，因此研究酚醛树脂的制备方法，具有很高的社会意义和经济价值。 近年来科研人员对酚醛树脂本身的脆性和力学性能进行改进，在下游产品应用新工艺，使酚醛树脂基复合材料有了更大的发展。随着电子产业的迅速成长，高纯度及改性酚醛树脂也在半导体封装材料、印制电路基板材料和光刻胶领域发挥着越来越重要的作用。现代酚醛泡沫反应机理和生产工艺的不断创新，使酚醛泡沫材料应用于民用建筑、采矿等新领域。各种改性酚醛树脂作为增粘、增硬、补强材料，也不断地应用于橡胶工艺的改进中。 酚醛树脂的特点 酚醛树脂是一种以酚类化合物与醛类化合物经缩聚而制得的一大类合成树脂。所用酚类化合物主要是苯酚、其他还可以用甲酚、混合酚、壬基酚、辛基酚、二甲酚、腰果酚、芳烷基酚、双酚A或几种酚的混合物的；所用醛类化合物主要

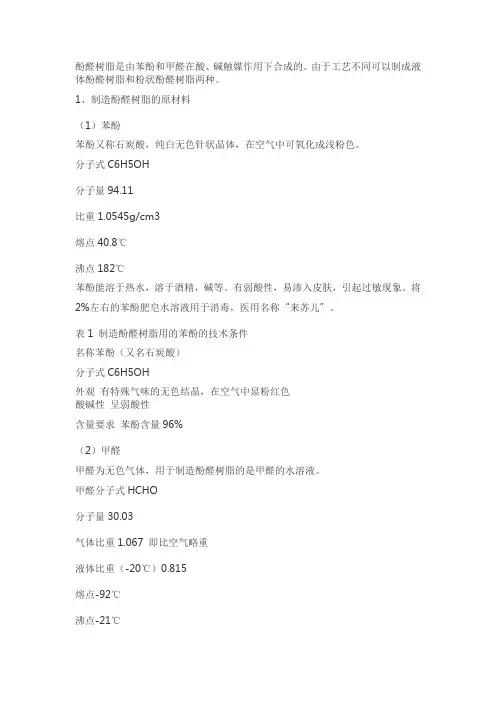

酚醛树脂是由苯酚和甲醛在酸、碱触媒作用下合成的。由于工艺不同可以制成液体酚醛树脂和粉状酚醛树脂两种。 1、制造酚醛树脂的原材料 （1）苯酚 苯酚又称石炭酸，纯白无色针状晶体，在空气中可氧化成浅粉色。 分子式C6H5OH 分子量94.11 比重1.0545g/cm3 熔点40.8℃ 沸点182℃ 苯酚能溶于热水，溶于酒精，碱等。有弱酸性，易渗入皮肤，引起过敏现象。将2%左右的苯酚肥皂水溶液用于消毒，医用名称“来苏儿”。 表1 制造酚醛树脂用的苯酚的技术条件 名称苯酚（又名石炭酸） 分子式C6H5OH 外观有特殊气味的无色结晶，在空气中显粉红色 酸碱性呈弱酸性 含量要求苯酚含量96% （2）甲醛 甲醛为无色气体，用于制造酚醛树脂的是甲醛的水溶液。 甲醛分子式HCHO 分子量30.03 气体比重1.067 即比空气略重 液体比重（-20℃）0.815 熔点-92℃ 沸点-21℃ 甲醛溶于水和酒精，40%的水溶液医学上称“福尔马林”，做防腐剂使用。长期存放的甲醛易聚合沉淀出白色块状物，加入8-12%的甲醇（CH3OH）可防聚合。甲醛具有强烈的刺激性气味，能刺激眼睛和呼吸道粘膜，并引起皮肤过敏现象。甲醛的技术条件见表2 表2 甲醛的技术条件 名称甲醛（水溶液） 分子式HCHO 分子量30.03 溶解性能溶于水，最大浓度可达50% 使用要求甲醛含量>34%，沉淀物<1% （3）催化剂 ①碱性催化剂氢氧化钠、氢氧化钡、氢氧化铵等都可以做合成酚醛树脂的催化剂生成液体酚醛树脂。 磨料磨具行业用的液体酚醛树脂通常是用氢氧化铵作催化剂，因氢氧化铵属于弱碱性。对不耐碱地酚醛树脂影响不大。残留部分在硬化加热时大部分挥发掉了，所以用氢氧化铵作催化剂的酚醛树脂具有较高的强度，耐水性较好。氢氧化钡也是较好的催化剂；而氢氧化钠是一种强碱，残留在磨具的结合剂中对磨具有破坏作用，因此在磨具制造中很少使用氢氧化钠作催化剂的酚醛树脂。
树脂砂轮制作过程中的常见问题及解决方法 以磨料磨具为工具的磨削加工，是机械加工方法中非常重要的一类方法，而且是精密加工和超精加工最基本的和首选的加工方法，在工业上得到广泛的应用。树脂磨具是磨料磨具的重要组成部分，是工业生产应用的重要磨削工具之一。本文主要介绍树脂砂轮制造中的常见问题和对应解决办法。 一、树脂砂轮产生质量不稳定的原因的探讨 树脂砂轮生产过程中会产生许多质量问题，由于树脂砂轮制造属于复合材料多学科综合，所以产生原因复杂繁多。 原材料问题: 树脂砂轮是由多种主、辅原材料构成的复杂物系，只要材料是磨料和结合剂，辅助材料则包括填料、增强材料、着色剂等。 1.磨料的因素： 目前市场上磨料质量参差不齐，主要表现为： （1）磨料的化学成份往往是合格的，但物理性能差；主要表现在磨料的堆积密度与国外还有差距。 （2）磨料的粒度组成混乱，与标准的规定相差较大；主要表现在同一粒度磨料的基本粒含量与国外有差距。 2.结合剂方面，主要是酚醛树脂： （1）树脂质量稳定性问题，尤其是树脂中游离酚含量的高低。过高的游离酚含量，会加速树脂砂轮加热硬化后的树脂裂解，影响砂轮的强度； （2）树脂粉与乌洛托品混合均匀性，乌洛托品作为树脂的硬化剂，乌洛托品加入量不足，树脂硬化不完全，影响砂轮的强度和硬度；含量过高，则过量的乌洛托品不与树脂结合，在硬化过程中分解挥发，使砂轮的气孔增多，降低其强度和硬度。 （3）结合剂粒度过粗或过细： 一般认为，结合剂的粒度以细为宜，这有利于使结合剂分布均匀。粒度过粗，则成型料不易混合均匀，影响砂轮的硬度和强度。即使是对于粒度较粗的树脂薄片切割砂轮和钹形砂轮来讲，其选用的结合剂（树脂粉）粒度也应细于320#。

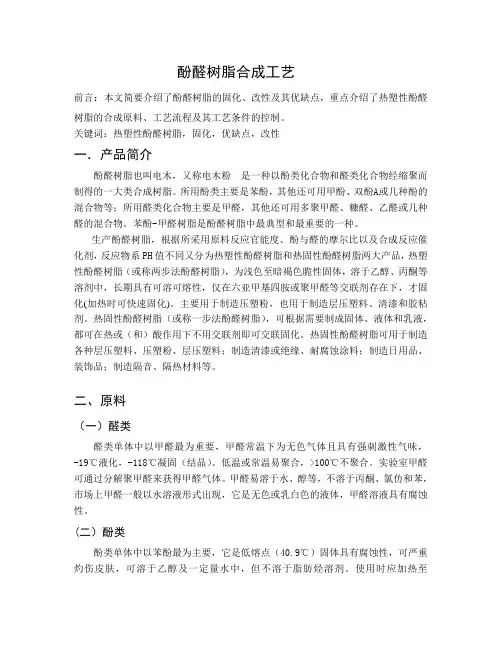

醇溶性酚醛树脂工艺设计 一、引言 酚醛树脂也叫电木，又称电木粉，英文名称phenolic resin,简称PF，比重1.25~1.30，是酚与醛经聚合制得的合成树脂统称, 原为无色或黄褐色透明物，，因含有游离分子而呈微红色，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。对水、弱酸、弱碱溶液稳定。由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。因选用催化剂的不同，可分为热固性和热塑性两类。主要包括：线型酚醛树脂、热固性酚醛树脂和油溶性酚醛树脂。 其中以苯酚-甲醛树脂最重要。酚醛树脂有热塑性和热固性两类。热塑性酚醛树脂（或称两步法酚醛树脂），为浅色至暗褐色脆性固体，溶于乙醇、丙酮等溶剂中，长期具有可溶可熔性，仅在六亚甲基四胺或聚甲醛等交联剂存在下，才固化(加热时可快速固化)。主要用于制造压塑粉，也用于制造层压塑料、清漆和胶粘剂。热固性酚醛树脂（或称一步法酚醛树脂），可根据需要制成固体、液体和乳液，都可在热或（和）酸作用下不用交联剂即可交联固化。为指导树脂合成和成型加工，常将其固化过程分为A、B、C三个阶段。具有可溶可熔性的预聚体称作A阶酚醛树脂;交联固化为不溶不熔的最终状态称C阶酚醛树脂；在溶剂中溶胀但又不完全溶解，受热软化但不熔化的中间状态称B阶酚醛树脂,热固性酚醛树脂存放过程中粘度逐渐增大，最后可变成不溶不熔的C阶树脂。因此,其存放期一般不超过3～6个月。热固性酚醛树脂可用于制造各种层压塑料、压塑粉、层压塑料；制造清漆或绝缘、耐腐蚀涂料；制造日用品、装饰品；制造隔音、隔热材料等。常见的高压电插座、胶粘剂和改性其他高聚物。 酚醛树脂具有良好的耐酸性能、力学性能、耐热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。 二、酚醛树脂各项性质介绍 1、酚醛树脂的密度和比重 酚醛树脂的密度？酚醛树脂的比重？它的密度在1.0到1.7之间，具体由实际生产商决定。比重是以前常用的概念，现在基本已经被淘汰了。密度很简单，就是质量与体积的比。比重，是相同体积的某物质与4摄氏度下的水的重量之比，所以称为“比重”。由于4摄氏度下的水的密度是1g/ml所以比重与密度在数值上是相等的。
岩棉生产用酚醛树脂体系的研究 随着岩棉制品的发展，用于生产岩棉保温材料的酚醛树脂胶粘剂研究也不断深入。过去对于岩棉树脂的研究与岩棉产品的性能要求以及生产工艺结合不够紧密，而随着岩棉生产装备的日益成熟，对岩棉的生产工艺提出了更高的要求，对生产工艺中的各要素以及要素间配合的研究也日益突显。 一、水溶性酚醛树脂的反应机理： 岩棉具有优异的绝热性能，所以做为保温材料被大量用于建筑保温领域，因此要求岩棉产品具有较好的耐老化性、憎水性、尺寸稳定性以及低毒环保等特性。根据这些特性以及生产工艺的要求，应用于生产岩棉制品的树脂就需要选择水溶性热固型酚醛树脂，同时这种酚醛树脂还需要具用低游离醛、低游离酚以及优良的储存稳定性能。酚醛树脂做为岩棉生产中的一个重要原料，也是岩棉生产工艺中核心技术之一。 1）苯酚和甲醛的聚合反应可以在碱性条件和酸性条件下发生。在酸性催化剂作用下，生成线型热塑性树脂，不适合岩棉生产使用；在碱性催化剂作用下，生成体型热固性树脂，适合岩棉生产使用。岩酚醛树脂在碱性条件下缩聚，控制缩聚反应生成分子量为700-1000的低聚物，能够有足够的交接官能团以及有较好的溶水性能来满足岩棉的生产以及性能要求。 一般认为，在合成水溶性酚醛树脂的反应中，碱性催化剂提供OH-与苯酚形成酚氧负离子：
接着，在其邻位或对位发生取代反应： 在碱性介质中所形成的羟甲基酚比较稳定，因此能继续与过量甲醛反应，生成二羟甲基酚和三羟甲基酚：
2）酚醛树脂与岩棉纤维的结合 岩棉用主要原料为玄武岩纤维，Si—C是纤维表面的主要官能团，另外还应用长链的伯胺以及羟甲基等官能团。酚醛树脂的结构中主要含有苯环、羟基以及—CH2等官能团。在对岩棉制品过行FTIR分析，出现苯环、羟基、长链的—CH2、C—N—C、N—H、Si—O—C、Si—C等官能团。因此C—N—C、Si —O—C应该就是玄武岩纤维与树脂胶合后新形成的化学键，增加了结合强度。 3）通常用于岩棉生产的酚醛树脂的技术指标： 外观红棕色透明液体 固体含量％4g/120℃/2hrs 41-45% pH值(25℃) 7.5-8.5 溶水性（25℃/ 倍）>15 游离甲醛（%）< 0.5 游离苯酚（%）< 0.5
树脂砂轮混料、硬化工艺设计与酚醛树脂选用探讨 王扎根珠海邦瑞合成材料有限公司 陈新强东莞市金利威磨料磨具有限公司 一、前言 树脂砂轮的应用已经渗透到所有工业领域，而且在我们民用、家装等方面用量惊人，伴随着国内树脂砂轮DIY市场的用量激增，树脂砂轮的性能指标已经有了大幅提高，同时与树脂砂轮制造有关的技术进步尤其是生产设备的自动化、智能化，发展速度惊人。未来，谁能抢先拥有先进的技术，谁将获得快速发展的先机。 树脂砂轮的技术进步，今后将更多地依赖于对树脂砂轮制造技术更精确、更科学的认识。 可以预言：树脂砂轮，尤其是切片/磨片，在3至5年内仍处于快速发展期。全球树脂砂轮的80%以上产能集中在国内。未来3至5年，只有少数高端产品在欧美国家生产，更多的国外知名磨企将通过合资、兼并、收购等渠道，争夺树脂砂轮市场份额。树脂砂轮制造业竞争将更为惨烈，洗牌在所难免。 酚醛树脂是一种重要且最普遍，应用范围最广、使用量最大，有多种性能的结合剂，选择合适的酚醛树脂同我们所要求的树脂砂轮的性能有直接关系，并且性能的表现程度，与树脂砂轮制造过程的工艺(条件)有关。 本人将结合自己近三十年的树脂砂轮制造技术经验，对有关树脂砂轮性能及制造工艺等有关问题进行讨论。 二、树脂砂轮种类与酚醛树脂特性选择 邦瑞公司生产酚醛树脂分为两大类：a) 热塑性酚醛树脂（novolak resin) b）热固性酚醛树脂（thermosetting phenolic resin） 树脂砂轮类型与所用酚醛树脂特性，见表1。 表1 树脂砂轮与酚醛树脂特性
多年的发展，为中国树脂砂轮行业做出了瞩目的贡献；经过长期消化吸收，千百次的改进，已经形成了适应树脂砂轮生产的系列化酚醛树脂产品。 经过长期与郑州大学、台湾研究机构、中科院等科研机构的合作，已经成为国内富有影响力的酚醛树脂产学研基地。 作为国内唯一一家专业生产树脂砂轮用酚醛树脂及相关材料的制造厂家，邦瑞始终坚持走中高端路线，产品具有高纯度，稳定性好的优势。 邦瑞公司酚醛树脂合成独特地采用导热油加热合成系统，生产的酚醛树脂游离酚含量不大于1.0%，确保了酚醛树脂性能稳定和优秀耐老化性。 20多年的发展，邦瑞公司在酚醛树脂领域，已经做到专业化、精心化，全心全意为客户提供专业化的酚醛树脂及玻纤网片等材料使用方案，提升客户的砂轮品质，是我们的责任。 千锤百炼，邦瑞公司已经形成了独特的技术优势、人才优势、管理优势和产品优势。 三、树脂砂轮产生质量不稳定的原因分析 树脂砂轮生产过程中会产生许多质量问题，由于树脂砂轮制造属于复合材料多学科综合，所以产生原因复杂繁多。下面就主要原因进行分析：第一、原材料问题 树脂砂轮是由多种主、辅原材料构成的复杂物系，主要材料是磨料和结合剂，
酚醛树脂功能、特点、工艺、应用、配方!
酚醛树脂功能、特点、工艺、应用、配方！ 一、定义 酚醛树脂也叫电木，又称电木粉。原为无色或黄褐色透明物，市场销售往往加着 色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇 强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。苯 酚醛或其衍生物缩聚而得。 中文名酚醛树脂化学式C7H6O2 英文名PHENOL-FORMALDEHYDE RESIN 分子量122.12134 别称电木CAS登录号9003-35-4 诞生1872年 二、主要性能 固体酚醛树脂为黄色、透明、无定形块状物质，因含有游离酚而呈微红色，实体 的比重平均1.7左右，易溶于醇，不溶于水，对水、弱酸、弱碱溶液稳定。由苯 酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。因选用催化剂的不 同，可分为热固性和热塑性两类。酚醛树脂具有良好的耐酸性能、力学性能、耐 热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。 液体酚醛树脂为黄色、深棕色液体，如：碱性酚醛树脂主要做铸造黏结剂。 高温性能 酚醛树脂最重要的特征就是耐高温性，即使在非常高的温度下，也能保持其结构 的整体性和尺寸的稳定性。正因为这个原因，酚醛树脂才被应用于一些高温领域， 例如耐火材料，摩擦材料，粘结剂和铸造行业。 粘结强度 酚醛树脂一个重要的应用就是作为粘结剂。酚醛树脂是一种多功能，与各种各样 的有机和无机填料都能相容的物质。设计正确的酚醛树脂，润湿速度特别快。并
加聚反应的特点是： （1）单体必须是含有双键等不饱和键的化合物。例如，氯乙烯、丙烯腈等含不饱和键的物质，在一定条件下，都可以发生加聚反应。 （2）加聚反应发生在不饱和键上。 （3）发生加聚反应的过程中，没有副产物产生，得到高聚物的化学组成跟单体的化学组成相同。 （4）加聚反应生成的高聚物相对分子质量为单体相对分子质量的整数倍。 缩聚反应是缩合聚合反应的简称，是指单体之间相互作用生成高分子，同时还生成小分子（如水、氨、卤化氢等）的聚合反应。例如合成酚醛树脂的反应就是缩聚反应。合成酚醛树脂通常是以苯酚和甲醛为原料，在催化剂作用下，经缩聚反应而得到。 缩聚反应根据参加反应的单体种数又分为共缩聚和均缩聚，由不同种单体参加的缩聚反应称为共缩聚。如酚醛树脂的合成反应就是共缩聚，它是由苯酚和甲醛两种物质为单体的。由同种单体进行的缩聚反应称为均缩聚。如氨基酸聚合成多肽的缩聚反应就属均缩聚。 缩聚反应的特点是： （1）单体不一定含有不饱和键，但必须含有两个或两个以上的反应基团（如—OH、—COOH、—NH2、—X等）。 （2）缩聚反应的结果，不仅生成高聚物，而且还有副产物（小分子）生成。（3）所得高分子化合物的化学组成跟单体的化学组成不同。 由上可见，加聚反应和缩聚反应的单体结构、反应机理、产物的化学组成都是截然不同的。 四、工艺发展史 1905～1909年L.H.贝克兰对酚醛树脂及其成型工艺进行了系统的研究，1910年在柏林吕格斯工厂建立通用酚醛树脂公司，实现了工业生产。

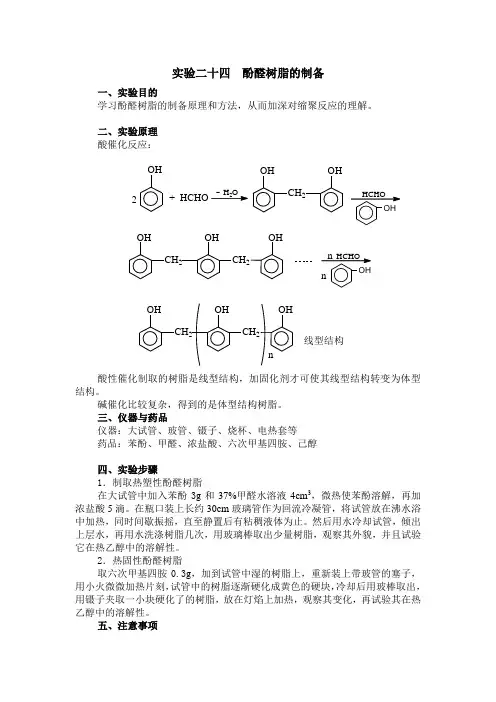

酚醛树脂的合成 酚醛树脂酚醛树脂是由苯酚和甲醛在酸、碱触媒作用下合成的。由于工艺不同可以制成液体酚醛树脂和粉状酚醛树脂两种。1、制造酚醛树脂的原材料（1）苯酚苯酚又称石炭酸，纯白无色针状晶体，在空气中可氧化成浅粉色。分子式 C6H5OH 分子量 94.11 比重 1.0545g/cm3 熔点40.8℃ 沸点182℃ 苯酚能溶于热水，溶于酒精，碱等。有弱酸性，易渗入皮肤，引起过敏现象。将2%左右的苯酚肥皂水溶液用于消毒，医用名称“来苏儿”。表1 制造酚醛树脂用的苯酚的技术条件名称苯酚（又名石炭酸）分子式 C6H5OH 外观有特殊气味的无色结晶，在空气中显粉红色酸碱性呈弱酸性含量要求苯酚含量96% （2）甲醛甲醛为无色气体，用于制造酚醛树脂的是甲醛的水溶液。甲醛分子式 HCHO 分子量 30.03 气体比重 1.067 即比空气略重液体比重（-20℃）0.815 熔点 -92℃ 沸点 -21℃ 甲醛溶于水和酒精，40%的水溶液医学上称“福尔马林”，做防腐剂使用。长期存放的甲醛易聚合沉淀出白色块状物，加入8-12%的甲醇（CH3OH）可防聚合。甲醛具有强烈的刺激性气味，能刺激眼睛和呼吸道粘膜，并引起皮肤过敏现象。甲醛的技术条件见表2表2 甲醛的技术条件名称甲醛（水溶液）分子式 HCHO 分子量 30.03 溶解性能溶于水，最大浓度可达50% 使用要求甲醛含量 >34%，沉淀物<1% （3）催化剂① 碱性催化剂氢氧化钠、氢氧化钡、氢氧化铵等都可以做合成酚醛树脂的催化剂生成液体酚醛树脂。磨料磨具行业用的液体酚醛树脂通常是用氢氧化铵作催化剂，因氢氧化铵属于弱碱性。对不耐碱地酚醛树脂影响不大。残留部分在硬化加热时大部分挥发掉了，所以用氢氧化铵作催化剂的酚醛树脂具有较高的强度，耐水性较好。氢氧化钡也是较好的催化剂；而氢氧化钠是一种强碱，残留在磨具的结合剂中对磨具有破坏作用，因此在磨具制造中很少使用氢氧化钠作催化剂的酚醛树脂。苯酚与甲醛生成树脂的反应速度随催化剂的用量增多而加快，但是反应太快则不易控制，通常氢氧化铵的水溶液用量为苯酚的3-6%。作为催化剂的氢氧化铵含量不小于17%，比重为0.88-0.92 g/cm3。②酸性催化剂生产粉状的酚醛树脂通常使用盐酸作催化剂。盐酸是氯化氢的水溶液。工业盐酸的氯化氢含量为25-40%，比重为 1.12-1.20。用量以苯酚为100%计，盐酸加入量，以纯HCl计为0.1-0.3%。残留在树脂中的盐酸在硬化加热过程中几乎全部挥发掉，对树脂性能没有明显影响。
