居住建筑节能设计说明
（适用于DB42/T559-2013）
1.工程概况
1.1.建筑物特性：□住宅□宿舍□住宅式公寓□幼儿园□托儿所1.2建设地点：
1.3气候分区：
1.2建筑面积：地上平方米、地下平方米
1.2建筑层数地上层、地下层
1.3建筑主朝向：（含偏角度）
1.4结构体系：
1.5 外表面积：
1.6 体型系数：
2设计依据及引用标准
2.1通用标准及规范
《民用建筑热工设计规范》GB 50176-2015
《低能耗居住建筑节能设计标准》DB42/559-2013
《全国民用建筑工程设计技术措施——节能专篇(建筑)》（2007）
《建筑节能工程施工质量验收规范》GB50411－2007
《外墙外保温工程技术规程》JGJ144-2004
《外墙内保温工程技术规程》JGJ/T261-2011
《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008 《建筑设计防火规范》GB50016-2014
2.2选用标准及图集
《外墙外保温建筑构造》10J121
《外墙内保温建筑构造》11J122
《建筑节能构造用料做法》13ZJ002
国家及地方现行相关规范、标准、规定
3计算方法及计算验证
3.1 计算方法：
□完全符合规定性指标
3.2 使用节能计算软件验证
□采用经论证PKPM《夏热冬冷地区节能设计分析软件》验证□采用经论证斯维尔《夏热冬冷地区节能设计分析软件》验证□采用经论证天正《夏热冬冷地区节能设计分析软件》验证
□采用其他经论证的《夏热冬冷地区节能设计分析软件》验证4围护结构热工设计指标
5保温材料的主要性能指标
7各热桥部位保温措施（根据具体设计表述相关说明）
7.1屋面构件热桥部位
7.1.1太阳能集热器与采暖空调设备等金属构架的混凝土支座的保温断热构造详
7.1.2屋面变形缝墙体的外侧面和顶面，排烟道、排气道、太阳能热水系统管道井的保温断热构造详
7.1.3屋面变形缝内应填塞密度≤40-60kg/m3的岩棉板,填塞深度应不小于屋面梁或板底标高处。
7.1.3混凝土柱（装饰构架、花架、太阳能集热器支架等）的的保温断热构造详
7.1.4女儿墙（包括墙体、抗震构造柱及压顶梁板）部位：
1女儿墙的内、外侧面的保温断热构造详
2 伸出女儿墙的构架柱的保温断热构造详
7.2外墙和楼面热桥部位
7.2.1 门窗套（包括外窗水平遮阳板和窗侧垂直遮阳板）及窗台保温断热构造详
7.2.2 凸出外墙面的壁柱及装饰线条的保温断热构造详
7.2.3挑檐、外天沟（檐沟）的屋面梁外侧面的保温断热构造详
7.2.4固定式外遮阳板，空调器搁板雨篷板等的保温断热构造详
7.2.5宽不大于150mm的墙体变形缝内应粘填深度不小于墙厚的密度≤
40-60kg/m3的岩棉板；缝宽大于150mm的墙体变形缝缝口处应胶粘不小于50mm 厚的岩棉板并压弯成弧形，缝口的外、内墙面金属盖板内，应分别胶粘厚度不小
于60mm的密度≤40-60kg/m3的岩棉板。
7.2.6楼面变形缝缝内应满填密度≤40-60kg/m3的岩棉板，变形缝楼板面或顶棚面应铺设与楼面保温做法相同的保温板。
7.3内保温系统的以下热桥部位
7.3.1与外墙交接的钢筋混凝土内墙、混凝土梁的保温具体构造详
7.3.2与外墙交接的楼板板底顶棚及屋面板底顶棚的保温具体构造详
7.3.3内保温外墙的内门窗套及窗台、凸出内墙面的壁柱的保温具体构造详
提示:可参考13ZJ002第145页—151页
8保温系统防火设计（应根据具体设计表述相关说明，以下为示例）
8.1外墙外保温
8.1．1本工程为建筑高度大于27米但不大于100米的住宅建筑，外墙外保温系统采用B1级保温材料，在保温系统中每层设置（提示：燃烧性能为A级）水平防火隔离带，水平防火隔离带的高度为 mm（提示：不应小于300mm）。
8.1.2 外墙外保温系统采用（提示：应为不燃材料）在其表面设置防护层，防护层将保温材料完全覆盖。防护层首层厚度为 mm，其它层为 mm。（提示：当采用B1、B2级的保温材料时，防护层厚度首层不应小于15mm，其它层不应小于5mm）
8.1.3保温系统与基层墙体、装饰层之间的空腔，应在每层楼板处采用防火封材料封堵。
8.2外墙内保温
8.2.1外墙内保温系统采用（提示：应为不燃材料）在其表面设置防护层。防护层首层厚度为 mm。（提示：当采用B1的保温材料时）
8.3 屋面外保温
8.3.1 屋面板为 mm后钢筋混凝土板，耐火极限为 h。
8.3.2屋面采用 mm厚不燃材料作为防护层。（提示：当采用B1、B2级保温材料时，防护层厚度不应小于10mm）
8.3.3屋面和外墙之间设置宽度为 mm（提示:宽度不小于500mm）的
（提示：需为不燃材料）作为防火隔离带进行分隔。（提示：当屋面和外墙外保温系统均采用B1、B2级保温材料时）
9 可再生能源利用
□太阳能热水系统
□太阳能光伏发电系统
□垃圾分类与利用系统
10施工过程控制
10.1 凡进场材料必须抽样复检，检测合格后方能使用。
10.2 保温系统应严格执行JGJ144《外墙外保温工程技术规程》及现行行业标准。
10.3 严格执行GB50411《建筑节能工程施工质量验收规范》，应分步验收及备案。
10.4应遵守並执行在施工期间政府新发布的新规范、新规程、及新标准。
附：各热桥部位可按如下方法处理：
一、出屋面构件热桥部位应按下列规定做保温断热处理：
1 太阳能集热器与采暖空调设备等金属构架，应通过混凝土支座与屋面结构连接。混凝土支座及屋面检修孔的周边侧面和顶面，屋面变形缝墙体的外侧面和顶面，排烟道、排气道、太阳能热水系统管道井（不包括楼梯间和电梯机房内的管道井）的周边外侧面，应采用屋面主体部位相同的保温层（含保温板及其保护面层，不含找坡层）或热阻值相当的其它保温层包裹（其中：排烟道、排气道、管道井周边外侧面的保温层应包裹至盖板底面）。
2 混凝土柱（装饰构架、花架、太阳能集热器支架等）的周边外侧面，应采用屋面主体部位相同的保温层（含保温板及其保护面层，不含找坡层）或热阻值相当的其它保温层包裹至不小于2.0m高度处（自屋面板板面算起）。
4 女儿墙（包括墙体、抗震构造柱及压顶梁板）部位：
1）女儿墙的内、外侧面应设置与外墙外保温或内保温系统相同的保温层或热阻值相当的其它保温层（包括女儿墙中的出水口、溢水口等洞口周边），采用内保温系统做法的外墙，女儿墙外侧面也应设置外保温，且保温层应自屋面梁的底面标高处做起（包括门窗套上口）。
2）混凝土女儿墙、高度（自屋面板结构檐口标高至顶面的尺寸）小于1.10m 的页岩砖和煤灰砖墙女儿墙、高度小于1.3m的灰砂砖女儿墙，其顶面也应设置与外墙相同的保温层或热阻值相当的其它保温层（也可设置在压顶梁板底面）。
3）采用热桥部位外保温与加气混凝土砌块填充墙自保温做法的复合外墙，其女儿墙各部位的保温层应设置与热桥部位相同的保温层或热阻值相当的其它
保温层。
4）当有构架柱从女儿墙上伸出时，女儿墙的内、外侧面和顶面均应按上述1)～3)项要求设置保温层（其中，顶面保温层应置于压顶梁板顶面），且保温层应沿柱周边侧面延伸至不小于2.0m的高度处（自屋面板板面算起，宜延伸至柱顶面）。
二、外墙和楼面热桥部位应按以下规定做保温断热处理：
1 外保温外墙的外门窗套（包括外窗水平遮阳板和窗侧垂直遮阳板）及窗台、凸出外墙面的壁柱及装饰线条、挑檐、外天沟（檐沟）的屋面梁外侧面，内保温
外墙的内门窗套及窗台、凸出内墙面的壁柱，应采用与同朝向外墙相同的外（内）保温层或热阻值相当的其它保温层包裹。
2 楼面变形缝缝内应满填阻燃型低密度（不大于15kg/m3）EPS板，变形缝楼板面或顶棚面应铺设与楼面保温做法相同的保温板。
3与外墙平均传热系数计算相吻合的外墙其它热桥部位（如檐口、天沟及檐沟梁板，固定式外遮阳板，空调器搁板雨篷板等），应采用与同朝向外墙相同的保温层或热阻值相当的其它保温层包裹。
建筑节能计算文件
（居住建筑） 目录 一、体形系数计算书（页） 二、各朝向窗墙比计算书（页） 三、设计建筑屋顶和外墙保温做法表（表A-1）（页） 四、总体热工性能直接判定表（表A-2）（页） 注：1、如屋顶和外墙保温采用非推荐做法，在二、三项之间应增加围护结构热工计算书 2、当设计建筑物外窗窗墙比大于《居住建筑节能设计标准》 （DBJ11-602-2006）表5.3.1-1的规定值，或外窗的传热系数大于表5.2.2 的限值时，应以‘参照建筑对比法计算表’（表A-3）取代‘总体热工性 能直接判定表’（表A-2）。 3、体形系数和各朝向窗墙比计算应有计算过程。
目录 一、体形系数计算书（页） 二、各朝向窗（包括透明幕墙）窗墙比和总窗墙比计算书（页） 三、屋顶透明部分面积计算书（页） 四、甲类建筑热工性能判断表（附录D-1）（页） 五、设计建筑围护结构做法表（附录D-4）（页） 注：1、如屋顶和外墙保温采用非推荐做法，在三、四项之间应增加围护结构热工计算书。 2、体形系数和各朝向窗墙比、屋顶透明部分面积比计算应有计算过程。
目录 一、体形系数计算书（页） 二、各朝向窗（包括透明幕墙）窗墙比计算书（页） 三、屋顶透明部分面积计算书（页） 四、乙类建筑热工性能判断表（附录D-2）（页） 五、设计建筑围护结构做法表（附录D-4）（页） 注：1、如屋顶和外墙保温采用非推荐做法，在三、四项之间应增加围护结构热工计算书。 2、当设计建筑物各朝向窗墙比和屋顶透明部分面积比大于《公共建筑 节能设计标准》（DBJ01-621-2005）第3.1.5.1条和3.1.6.2条的规定 值，或围护结构传热系数大于表3.2.2-2的限值时，应以‘乙类建筑 热工性能权衡判断计算表’（附录D-3）取代‘乙类建筑热工性能判 断表’（附录D-2）。 3、体形系数和各朝向窗墙比、屋顶透明部分面积比计算应有计算过程。
应按下式计算，并不应大于表5.3.26中的规定。 5.3.27 空气调节冷热水系统的输送能效比（ER）应按下式计算，且不应大于表5.3.27中的规定值。
5.3.28 空气调节冷热水管的绝热厚度，应按现行国家标准《设备及管道保冷设计导则》GB/T 15586的经济厚度和防表面结露厚度的方法计算，建筑物内空气调节冷热水管亦可按本标准附录C的规定选用。 5.3.29 空气调节风管绝热层的最小热阻应符合表5.3.29的规定。 5.3.30 空气调节保冷管道的绝热层外，应设置隔汽层和保护层。 5.4 空气调节与采暖系统的冷热源 5.4.1 空气调节与采暖系统的冷、热源宜采用集中设置的冷（热）水机组或供热、换热设备。机组或设备的选择应根据建筑规模、使用特征，结合当地能源结构及其价格政策、环保规定等按下列原则经综合论证后确定： 1 具有城市、区域供热或工厂余热时，宜作为采暖或空调的热源； 2 具有热电厂的地区，宜推广利用电厂余热的供热、供冷技术； 3 具有充足的天然气供应的地区，宜推广应用分布式热电冷联供和燃气空气调节技术，实现电力和天然气的削峰填谷，提高能源的综合利用率； 4 具有多种能源（热、电、燃气等）的地区，宜采用复合式能源供冷、供热技术； 5 具有天然水资源或地热源可供利用时，宜采用水（地）源热泵供冷、供热技术。 5.4.2 除了符合下列情况之一外，不得采用电热锅炉、电热水器作为直接采暖和空气调节系统的热源： 1 电力充足、供电政策支持和电价优惠地区的建筑； 2 以供冷为主，采暖负荷较小且无法利用热泵提供热源的建筑； 3 无集中供热与燃气源，用煤、油等燃料受到环保或消防严格限制的建筑； 4 夜间可利用低谷电进行蓄热、且蓄热式电锅炉不在日间用电高峰和平段时间启用的建筑； 5 利用可再生能源发电地区的建筑； 6 内、外区合一的变风量系统中需要对局部外区进行加热的建筑。 5.4.3 锅炉的额定热效率，应符合表5.4.3的规定。 5.4.4 燃油、燃气或燃煤锅炉的选择，应符合下列规定： 1 锅炉房单台锅炉的容量，应确保在最大热负荷和低谷热负荷时都能高效运
居住建筑节能设计说明 （适用于DB42/T559-2013） 1.工程概况 1.1.建筑物特性：□住宅□宿舍□住宅式公寓□幼儿园□托儿所1.2建设地点： 1.3气候分区： 1.2建筑面积：地上平方米、地下平方米 1.2建筑层数地上层、地下层 1.3建筑主朝向：（含偏角度） 1.4结构体系： 1.5 外表面积： 1.6 体型系数： 2设计依据及引用标准 2.1通用标准及规范 《民用建筑热工设计规范》GB 50176-2015 《低能耗居住建筑节能设计标准》DB42/559-2013 《全国民用建筑工程设计技术措施——节能专篇(建筑)》（2007） 《建筑节能工程施工质量验收规范》GB50411－2007 《外墙外保温工程技术规程》JGJ144-2004 《外墙内保温工程技术规程》JGJ/T261-2011 《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008 《建筑设计防火规范》GB50016-2014 2.2选用标准及图集 《外墙外保温建筑构造》10J121 《外墙内保温建筑构造》11J122 《建筑节能构造用料做法》13ZJ002 国家及地方现行相关规范、标准、规定
3计算方法及计算验证 3.1 计算方法： □完全符合规定性指标 3.2 使用节能计算软件验证 □采用经论证PKPM《夏热冬冷地区节能设计分析软件》验证□采用经论证斯维尔《夏热冬冷地区节能设计分析软件》验证□采用经论证天正《夏热冬冷地区节能设计分析软件》验证 □采用其他经论证的《夏热冬冷地区节能设计分析软件》验证4围护结构热工设计指标
5保温材料的主要性能指标
建筑节能设计几大要点措施分析 摘要：建筑节能有利于从根本上促进能源资源节约和合理利用,缓解我国能源资源供应与经济社会发展的矛盾，实现经济社会的可持续发展。长远的保障国家能源安全、保护环境、提高人民群众生活质量、贯彻落实科学发展观。建筑设计是其中一个很重要的环节。本文就从几个大的不同方面对建筑节能设计做了一定的分析。 关键词：建筑；节能；设计 abstract: the construction energy conservation is advantageous to fundamentally promote energy conservation and reasonable utilization of resources, alleviate natural resources of our country energy supply and the contradiction that economic society develops, and realize the sustainable development of economy and society. the long-term security of national energy security, protect environment, improve people life quality, and implement the scientific outlook on development. the architectural design is one of the very important links. this article from several different aspects of the design of architectural energy saving some analysis is done. key words: building energy conservation; design; 中图分类号：tu201.5文献标识码：a 引言：新疆地区夏热冬寒十分突出,冬季寒冷最低温度可达零下
建筑节能设计说明含表 格 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]

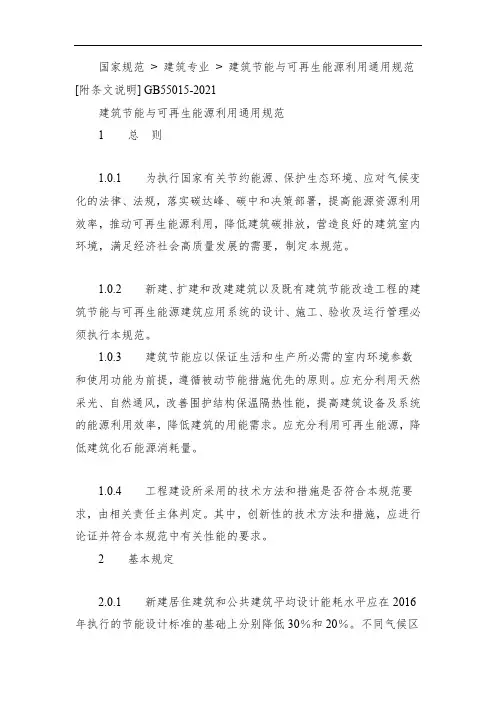

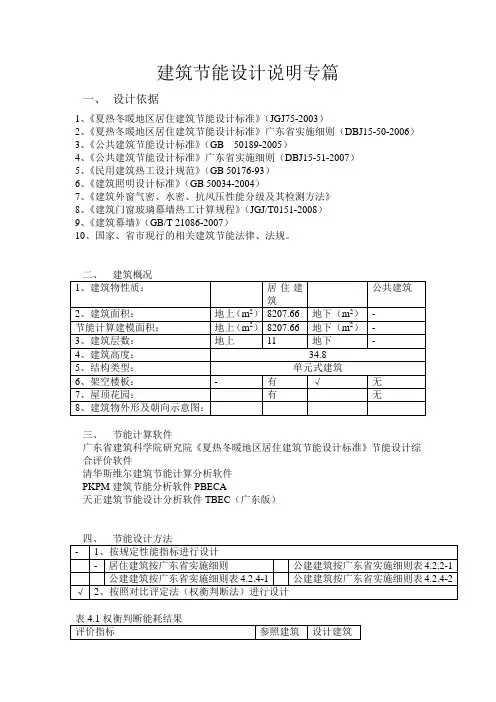

建筑节能设计说明专篇 一、设计依据 1.《夏热冬暖地区居住建筑节能设计标准》(JGJ75-2012) 2.《夏热冬暖地区居住建筑节能设计标准》广东省实施细则(DBJ15-50-2006) 3.《公共建筑节能设计标准》(GB50189-2005) 4.《公共建筑节能设计标准》广东省实施细则(DBJ15-51-2007) 5.《民用建筑热工设计规范》(GB50176-93) 6.《建筑照明设计标准》(GB50034-2004) 7.《建筑外门窗气密、水密、抗风压性能分级及检测方法》(GB/T 7106-2008) 8.《建筑门窗玻璃幕墙热工计算规程》(JGJ/T0151-2008) 9.《建筑幕墙》(GB/T 21086-2007) 10.国家、省、市现行的相关建筑节能法律、法规 二、建筑概况 1.建筑物性质:□居住建筑□√公共建筑 2.建筑面积: 地上867 3.02㎡；地下0㎡；节能计算建模面积: 地上3187.83㎡，地下0㎡ 3.建筑层数地上2层, 地下0层 4、建筑高度12.70米 5、结构类型框架结构 6、架空层:□有/□√无 7、屋顶花园:□√有/□无 8、建筑朝向示意图 三、节能计算软件及版本 □广东省建筑科学院研究院《夏热冬暖地区居住建筑节能设计标准》节能设计综合评价软件版本: □清华斯维尔建筑节能计算分析软件版本: □√PKPM建筑节能分析软件PBECA 版本:Ver7.0 □天正建筑节能设计分析软件TBEC(广东版) 版本: □其它: 四、节能设计方法 □1、按规定性指标进行设计 □居住建筑按广东省实施细则□公共建筑按广东省实施细则表 4.2.4-3 □公共建筑按广东省实施细则表 4.2.2-2 □公共建筑按广东省实施细则表 4.2.4-4 □√2、按照对比评定法(权衡判断法)进行设计
