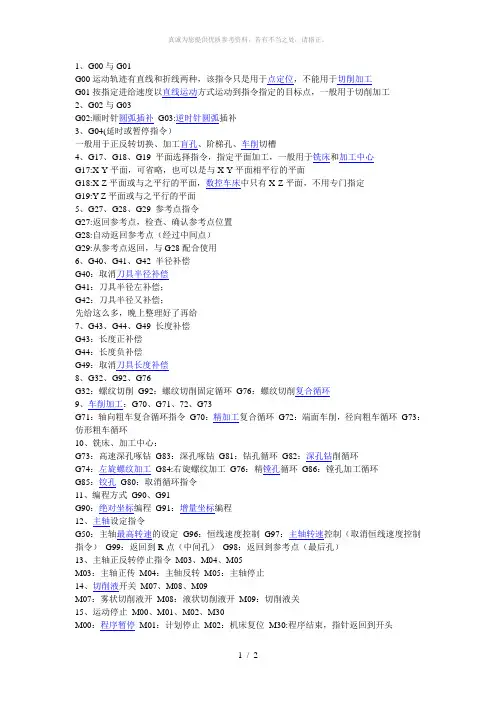

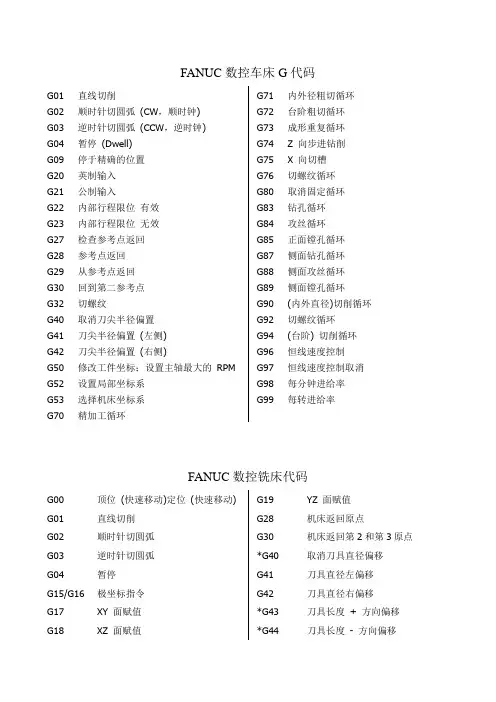

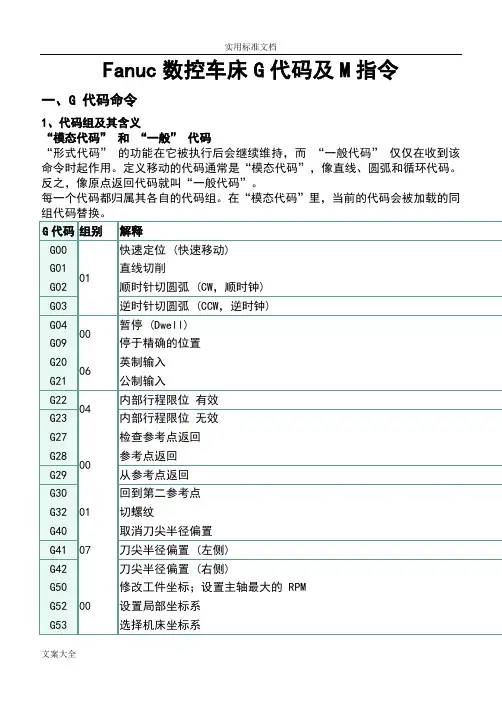

FANUC数控车床G代码
G01 直线切削
G02 顺时针切圆弧(CW，顺时钟)
G03 逆时针切圆弧(CCW，逆时钟)
G04 暂停(Dwell)
G09 停于精确的位置
G20 英制输入
G21 公制输入
G22 内部行程限位有效
G23 内部行程限位无效
G27 检查参考点返回
G28 参考点返回
G29 从参考点返回
G30 回到第二参考点
G32 切螺纹
G40 取消刀尖半径偏置
G41 刀尖半径偏置(左侧)
G42 刀尖半径偏置(右侧)
G50 修改工件坐标；设置主轴最大的RPM G52 设置局部坐标系
G53 选择机床坐标系
G70 精加工循环G71 内外径粗切循环
G72 台阶粗切循环
G73 成形重复循环
G74 Z 向步进钻削
G75 X 向切槽
G76 切螺纹循环
G80 取消固定循环
G83 钻孔循环
G84 攻丝循环
G85 正面镗孔循环
G87 侧面钻孔循环
G88 侧面攻丝循环
G89 侧面镗孔循环
G90 (内外直径)切削循环G92 切螺纹循环
G94 (台阶) 切削循环
G96 恒线速度控制
G97 恒线速度控制取消G98 每分钟进给率
G99 每转进给率

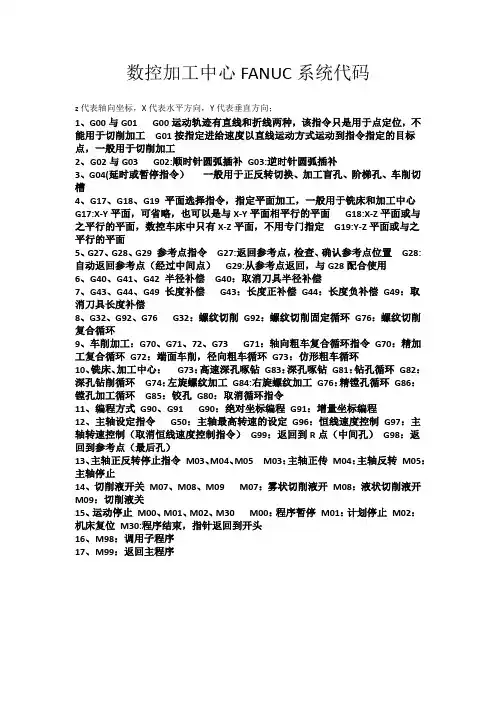

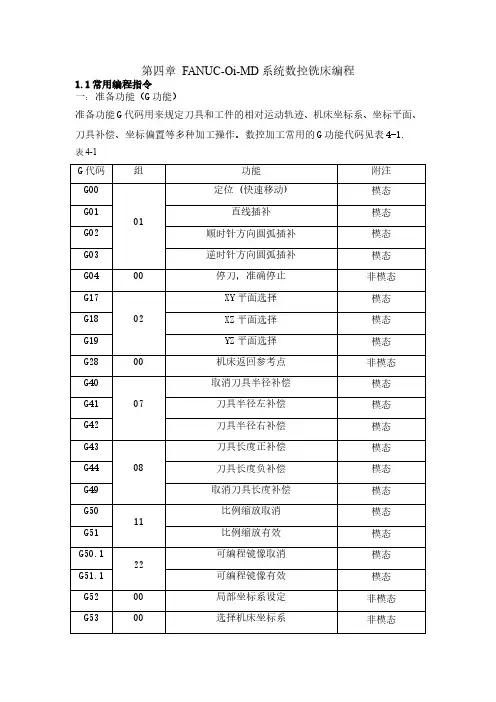

FANUC数控铣床代码
G00 顶位(快速移动)定位(快速移动) G01 直线切削
G02 顺时针切圆弧
G03 逆时针切圆弧
G04 暂停
G15/G16 极坐标指令
G17 XY 面赋值
G18 XZ 面赋值G19 YZ 面赋值
G28 机床返回原点
G30 机床返回第2和第3原点*G40 取消刀具直径偏移
G41 刀具直径左偏移
G42 刀具直径右偏移
*G43 刀具长度+ 方向偏移*G44 刀具长度- 方向偏移
G49 取消刀具长度偏移*G53 机床坐标系选择G54 工件坐标系1选择G55 工件坐标系2选择G56 工件坐标系3选择G57 工件坐标系4选择G58 工件坐标系5选择G59 工件坐标系6选择G73 高速深孔钻削循环G74 左螺旋切削循环G76 精镗孔循环
*G80 取消固定循环
G81 中心钻循环
G82 反镗孔循环
G83 深孔钻削循环
G84 右螺旋切削循环
G85 镗孔循环
G86 镗孔循环
G87 反向镗孔循环
G88 镗孔循环
G89 镗孔循环
*G90 使用绝对值命令
G91 使用增量值命令
G92 设置工件坐标系
*G98 固定循环返回起始点
*G99 返回固定循环R点
G50
G51 比例缩放
G68
G69 坐标系旋转FANUC M指令代码
M00 程序停
M01 选择停止
M02 程序结束(复位) M03 主轴正转(CW) M04 主轴反转(CCW) M05 主轴停
M06 换刀
M08 切削液开
M09 切削液关M30 程序结束(复位) 并回到开头M48 主轴过载取消不起作用
M49 主轴过载取消起作用
M94 镜象取消
M95 X坐标镜象
M96 Y坐标镜象
M98 子程序调用
M99 子程序结束
表辅助功能字M 代码功能作用范围功能代码功能作用范围功能M00 * 程序停止M36 * 进给范围1
M01 * 计划结束M37 * 进给范围2
M02 * 程序结束M38 * 主轴速度范围1
M03 主轴顺时针转动M39 * 主轴速度范围2
M04 主轴逆时针转动M40-M45 * 齿轮换档
M05 主轴停止M46-M47 * 不指定
M06 * 换刀M48 * 注销M49
M07 2号冷却液开M49 * 进给率修正旁路
M08 1号冷却液开M50 * 3号冷却液开
M09 冷却液关M51 * 4号冷却液开
M10 夹紧M52-M54 * 不指定
M11 松开M55 * 刀具直线位移，位置1
M12 * 不指定M56 * 刀具直线位移，位置2
M13 主轴顺时针，冷却液开M57-M59 * 不指定
M14 主轴逆时针，冷却液开M60 更换工作
M15 * 正运动M61 工件直线位移，位置1
M16 * 负运动M62 * 工件直线位移，位置2
M17-M18 * 不指定M63-M70 * 不指定
M19 主轴定向停止M71 * 工件角度位移，位置1 M20-M29 * 永不指定M72 * 工件角度位移，位置2 M30 * 纸带结束M73-M89 * 不指定
M31 * 互锁旁路M90-M99 * 永不指定
M32-M35 * 不指定
FANUC 数控系统简介 一、FANUC数控系统的发展 FANUC 公司创建于1956年，1959年首先推出了电液步进电机，在后来的若干年中逐步发展并完善了以硬件为主的开环数控系统。进入70年代，微电子技术、功率电子技术，尤其是计算技术得到了飞速发展，FANUC公司毅然舍弃了使其发家的电液步进电机数控产品，一方面从GETTES公司引进直流伺服电机制造技术。1976年FANUC公司研制成功数控系统5，随时后又与SIEMENS 公司联合研制了具有先进水平的数控系统7，从这时起，FANUC公司逐步发展成为世界上最大的专业数控系统生产厂家，产品日新月异，年年翻新。 1979年研制出数控系统6，它是具备一般功能和部分高级功能的中档CNC 系统，6M适合于铣床和加工中心；6T适合于车床。与过去机型比较，使用了大容量磁泡存储器，专用于大规模集成电路，元件总数减少了30%。它还备有用户自己制作的特有变量型子程序的用户宏程序。 1980年在系统6的基础上同时向抵挡和高档两个方向发展，研制了系统3和系统9。系统3是在系统6的基础上简化而形成的，体积小，成本低，容易组成机电一体化系统，适用于小型、廉价的机床。系统9是在系统6的基础上强化而形成的具备有高级性能的可变软件型CNC系统。通过变换软件可适应任何不同用途，尤其适合于加工复杂而昂贵的航空部件、要求高度可靠的多轴联动重型数控机床。 1984年FANUC公司又推出新型系列产品数控10系统、11系统和12系统。该系列产品在硬件方面做了较大改进，凡是能够集成的都作成大规模集成电路，其中包含了8000个门电路的专用大规模集成电路芯片有3种，其引出脚竟多达179个，另外的专用大规模集成电路芯片有4种，厚膜电路芯片22种；还有32位的高速处理器、4兆比特的磁泡存储器等，元件数比前期同类产品又减少30%。由于该系列采用了光导纤维技术，使过去在数控装置与机床以及控制面板之间的几百根电缆大幅度减少，提高了抗干扰性和可靠性。该系统在DNC方面能够实现主计算机与机床、工作台、机械手、搬运车等之间的各类数据的双向传送。它的PLC装置使用了独特的无触点、无极性输出和大电流、高电压输出电路，能促使强电柜的半导体化。此外PLC的编程不仅可以使用梯形图语言，还可以使用PASCAL语言，便于用户自己开发软件。数控系统10、11、12还充实了专用宏功能、自动计划功能、自动刀具补偿功能、刀具寿命管理、彩色图形显示CRT 等。 1985年FANUC公司又推出了数控系统0，它的目标是体积小、价格代，适用于机电一体化的小型机床，因此它与适用于中、大型的系统10、11、12一起组成了这一时期的全新系列产品。在硬件组成以最少的元件数量发挥最高的效能为宗旨，采用了最新型高速高集成度处理器，共有专用大规模集成电路芯片6种，其中4种为低功耗CMOS专用大规模集成电路，专用的厚膜电路3种。三
FANUC数控系统功能介绍（中英文对照） 1.FANUC 0i系统主CPU板的构成框图 读者要想对数控系统有一个准确的维修思路，首先要了解该数控系统的硬件结构，为此，本文首先给出FANUC 0i系统主CPU板的构成框图。 FANUC 0i系统与FANUC 16/18/21等系统的结构相似，均为模块化结构。如下图所示0i的主CPU板上除了主CPU及外围电路之外，还集成了FROM&SRAM模块，PMC控制模块，存储器＆主轴模块，伺服模块等，其集成度较FANUC 0系统（0系统为大板结构）的集成度更高，因此0i控制单元的体积更小。 2.系统故障分析与处理方法 当系统电源打开后，如果电源正常，数控系统则会进入系统版本号显示画面（如下图所示），系统开始进行初始化。如果系统出现硬件故障，显示屏上会出现900—973号报警提示用户。下面介绍出现系统报警时的原因和处理方法。 2.1900号报警（ROM奇偶校验错误） 此报警表示发生了ROM奇偶错误。 要点分析：系统中的FROM在系统初始化过程中都要进行奇偶校验。当校验出错时，则发生FROM奇偶性报警，并指出不良的FROM文件。 原因和处理：主板上的FROM&SRAM模块或者主板不良。 2.2910～911报警（DRAM奇偶校验错误） 此报警是DRAM（动态RAM）的奇偶错误。 要点分析：在FANUC 0 i数控系统中，DRAM的数据在读写过程中，具有奇偶校验检查电路，一旦出现写入的数据和读出的数据不符时，则会发生奇偶校验报警。ALM910和ALM911分别提示低字节和高字节的报警。
原因和处理：应考虑主板上安装的DRAM不良。更换主板。 2.3912～913报警（SRAM奇偶校验错误） 此报警是SRAM（静态RAM）的奇偶错误。 要点分析：与DRAM一样，SRAM中的数据在读写过程中，也具有奇偶校验检查电路，一旦出现写入的数据和读出的数据不符时，则会发生奇偶校验报警。ALM912和ALM913分别提示低字节和高字节的报警。 原因和处理: （1）SRAM中存储的数据不良。若每次接通电源，马上就发生报警，将电源关断，全清存储器（全清的操作方法是同时按住MDI面板上的RESET和DELET键，再接通电源）。 （2）存储器全清后，奇偶报警仍不消失时，认为是SRAM不良。按以下内容，更换FROM＆SRAM模块或存储器＆主轴模块。不显示地址时，按照1）更换FROM&SRAM模块→2）更换存储器＆主轴模块的顺序进行处理。（更换后，对存储器进行一次全清）。 （3）更换了FROM＆SRAM模块或存储器＆主轴模块还不能清除奇偶报警时，请更换主板。（更换后，对存储器进行一次全清）。 （4）存储器用的电池电压不足时 当电压降到2.6V以下时出现电池报警（额定值为3.0V）。存储器用电池的电压不足时，画面上的「BAT」会一闪一闪地显示。当电池报警灯亮时，要尽早更换新的锂电池。请注意在系统通电时更换电池。 2.4920报警（监控电路或RAM奇偶校验错误） 920：第1/2的监控电路报警或伺服控制电路中RAM发生奇偶错误。 921：第3/4轴，同上。 要点分析：监控定时器报警。把监视CPU运行的定时器称为监控定时器，每经过一固定时间，CPU将定时器的时间进行一次复位。当CPU或外围电路发生异常时，定时器不能复位，则出现报警。
发那科fanuc数控系统常见问题及解决方法 学习2010-06-13 09:04:52 阅读106 评论0 字号：大中小订阅 1、要编辑FS10/11格式程序,必须将设定画面的：FS15 TAPE FORMATE=1 (FANUC 0i-TB) 请问FS10/11格式程序什么含义它有什么特点如何进行参数设定我想了解的详细一点，非常感谢您的回信！操作书中所讲，让我看的满头汗水。 答：18 使用FS10/11 纸带格式的存储器运行概述通过设定参数（#1），可执行FS10/11 纸带格式的程序。说明Oi 系列和10/11 系列的刀具半径补偿，子程序调用和固定循环的数据格式是不同的。10/11 系列数据格式可用于存储器运行。其它数据格式必须遵从Oi 系列。当指定的数据值超出Oi 系列的规定范围时，出现报警。对于Oi 系列无效的功能不能存储也不能运行。 详细参见B-63844C/01 编程18.使用FS10/11 纸带格式的存储器运行 2、关于梯形图(0i-A) 梯形图传下来后如何用LADDER--3打开，详细步骤是怎样的 答：打开LADDER III, 新建一个文件，PMC类型要和你的实际类型一致，然后再进入"文件"--"导入"（import), 选择"Memory card file" 再选择需要导入的文件名（传下来的梯形图），确定， 就可以了。 3、还是老问题(FANUC-0i) 专家同志:你好我按您的方法去操作了.在A轴显示正常的那台台中精机上用手动操作A轴,超过360度时,会报警A超程,而在A轴显示不正常的台中精机上手动操作时,即使超过360度,也不会报警,不停的往一个方向摇时,其显示值会累加,当然,反方向摇时会累减.我好困惑.是哪个参 数设错了呢还得请您指导.谢谢!!!!! 4、参数不可改写(BJ-FANUC Oi-MB) 最近不知道是怎么回事，我们所用的加工中心，在设置中的参数可写入不能置1了。请帮我们分析一下是什么原因引起的。怎样能够修改参数。谢谢。还有一个问题是最近每天我们的机床 都出现了926报警，这是怎么回事呀？ 答：1.不能修改PWE,可能是将设定画面的3292#7改为1了，2。检查除了PWE不能修改外，看其他的能否改动。3。926报警和伺服放大器之间的连接有关系，当出现该报警时，观察电器 柜中的放大器各个数码管都显示什么 5、如何关掉光栅尺(FANUC-16) 一台发那科16系统带光栅尺加工中心,X轴回原点时,报警090,回不了原点.现在要把光栅尺关掉, 请问,怎样才能关掉呢多谢! 答：1.参数1815#1=02.伺服参数：2084/2085（N/M），设定=电机一转移动量（丝杠毫米数）/1000。2024=1=电机一转移动量（微米）假如丝杠为10毫米，则：2084=1，2085=100， 1825=10000 6、还是注释的问题(FANUC-SEVERIES OI MB) 因为我们经常用到宏程序,也就是说方括号和圆括号可能在一个程序中同时出现,在我以前用的VMC800(由成都托普数控生产)机床上是用LCD下面的软键输入的,这样不会在不修改参数的情况下就能输入方括号和圆括号了.请问要实现这种功能时,应该怎么办谢谢你们在百忙之中回 复的信息,对我的工作有相当大的帮助,谢谢! 答：3204 #0PAR 使用小键盘时，"["和"]"字符，0：作为"["和"]"使用。1：作为"（"和"）"使用。3204 #2EXK 是否使用输入字符扩展功能。0：不使用1：使用。注软键[C-EXT]是在程序画面的操作选择软键。用此键，可以通过软键操作输入"（"、"）"、"@"。使用小型键盘时，因没有"（"、"）"、"@"键，故使用[C-EXT]键。试一下3204 #0＝0，3204 #2=1
FANUC有多种数控系统，但其操作方法基本相同。本文叙述常用的几种操作。 1 工作方式 FANUC公司为其CNC系统设计了以下几种工作方式，通常在机床的操作面板上用回转式波段开关切换。这些方式是: 1.编辑(EDIT)方式在该方式下编辑零件加工程序。 2.手摇进给或步进(HANDLE/INC)方式用手摇轮或单步按键使各进给轴正、反 向移动。 3.手动连续进给(MDI)方式用手按住机床操作面板上的各轴方向按钮使所选 轴向连续地移动。若按下快速移动按钮，则使其快速移动。 4.存储器(自动)运行(MEM)方式用存储在CNC内存中的零件程序连续运行机 床，加工零件。 5.手动数据输入(MDI)方式该方式可用于自动加工，也可以用于数据(如参 数、刀偏量、坐标系等)的输入。用于自动加工与存储器方式的不同点是: 该方式通常只加工简单零件，因此都是现编程序现加工。 6.示教编程对于简单零件，可以在手动加工的同时，根据要求加入适当指令， 编制出加工程序。操作者主要按这几种方式操作系统和机床。 2 加工程序的编制 普通编辑方法将工作方式置于编辑(EDIT)方式，按下程序(PROG)键使显示处于程序画面，此方式下有两种编程语言:G 代码语言和用户宏程序语言(MACRO)。常用的是G代码语言，程序的地址字有G**、M**、S**、T**、X**、Y**、Z**、F**、O**、N**、P**等。 程序如下例所示: 00010： N1 G92 X0 Y0 Z0; N2 S600 M03; N3 G90 G17 G00 G41 D07 X250.0 Y550.0; N4 G01 7900.0 F150; N5 G03 X500.0 Y1150.0 R650.0; N6 G00 G40 X0 Y0 M05; N7 M30; 编程时应注意代码的含义。在车床、铣床、磨床等不同系列的系统中，同一个G 代码意义是不同的。不同的机床厂用参数设定的G代码系及设计的M 代码的意义也不相同，编程时需查看机床说明书。 用户宏程序(MACRO)的编辑方法与G代码程序的编制基本相同，不同点是宏程序是以语句基本单元(不是以字符)进行编辑的。程序实例如下: 09100; G81 Z#26 R#18 F#9 K0; IF [#3EQ90] GOTO1; #24=#5001+#24; #25= #5002+#25;
fanuc数控系统参数表 FANUC系统有很丰富的机床参数，为数控机床的安装调试及日常维护带来了方便条件。根据多年的实践，对常用的机床参数在维修中的应用做一介绍。 1．手摇脉冲发生器损坏。一台FANUC 0TD数控车床，手摇脉冲发生器出现故障，使对刀不能进行微调，需要更换或修理故障件。当时没有合适的备件，可以先将参数900#3置“0”，暂时将手摇脉冲发生器不用，改为用点动按钮单脉冲发生器操作来进行刀具微调工作。等手摇脉冲发生器修好后再将该参数置“1”。 2．当机床开机后返回参考点时出现超行程报警。上述机床在返回参考点过程中，出现510或511超程报警，处理方法有两种： （1）若X轴在返回参考点过程中，出现510或是511超程报警，可将参数0700LT1X1数值改为+99999999（或将0704LT1X2数值修改为-99999999）后，再一次返回参考点。若没有问题，则将参数0700或0704数值改为原来数值。 （2）同时按P和CAN键后开机，即可消除超程报警。 3．一台FANUC 0i数控车床，开机后不久出现ALM701报警。从维修说明书解释内容为控制部上部的风扇过热，打开机床电气柜，检查风扇电机不动作，检查风扇电源正常，可判定风扇损坏，因一时购买不到同类型风扇，即先将参数RRM8901#0改为“1”先释放 ALM701报警，然后在强制冷风冷却，待风扇购到后，再将PRM8901改为“0”。 4．一台FANUC 0M数控系统加工中心，主轴在换刀过程中，当主轴与换刀臂接触的一瞬间，发生接触碰撞异响故障。分析故障原因是因为主轴定位不准，造成主轴头与换刀臂吻合不好，无疑会引起机械撞击声，两处均有明显的撞伤痕迹。经查，换刀臂与主轴头均无机械松动，且换刀臂定位动作准确，故采用修改N6577参数值解决，即将原数据1525改为1524后，故障排除。 5．密级型参数0900～0939维修法。按FANUC 0MC操作说明书的方法进行参数传输时，密级型参数0900～0939必须用MDI方

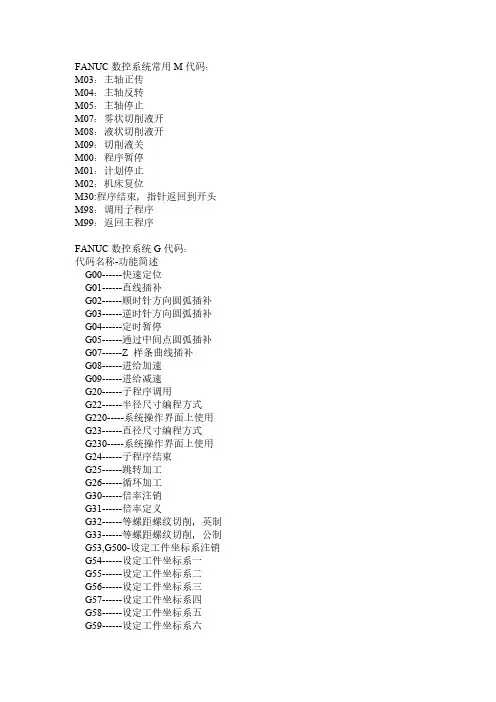

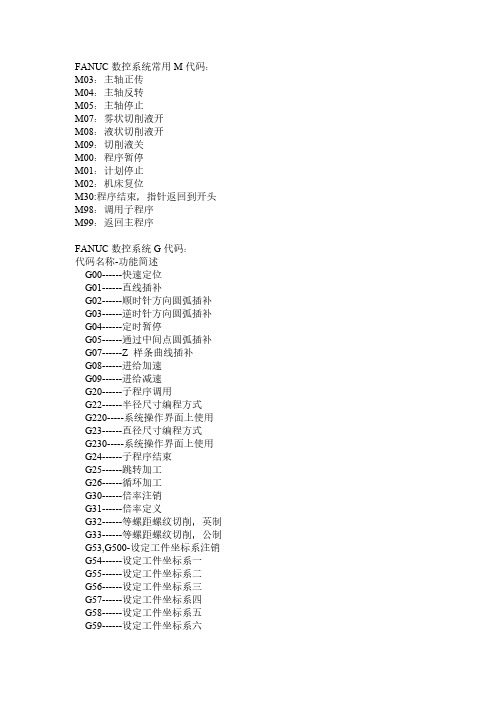

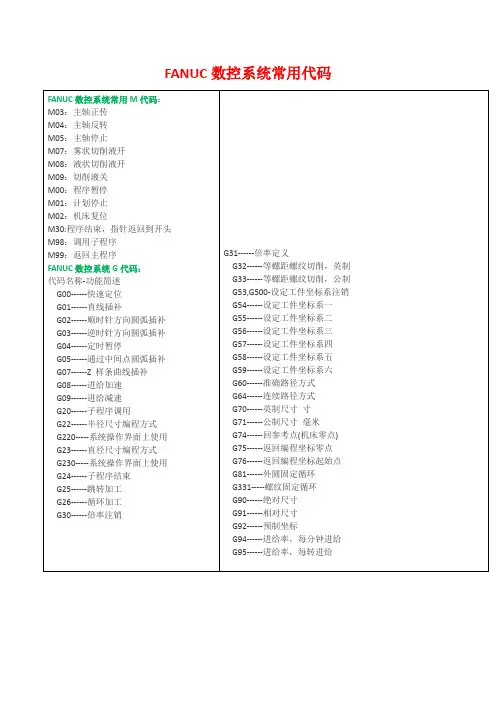

FANUC数控系统常用M代码：M03：主轴正传 M04：主轴反转 M05：主轴停止 M07：雾状切削液开 M08：液状切削液开 M09：切削液关 M00：程序暂停 M01：计划停止 M02：机床复位 M30:程序结束，指针返回到开头M98：调用子程序 M99：返回主程序 FANUC数控系统G代码： 代码名称-功能简述 G00------快速定位 G01------直线插补 G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停 G05------通过中间点圆弧插补G07------Z 样条曲线插补 G08------进给加速 G09------进给减速 G20------子程序调用 G22------半径尺寸编程方式 G220-----系统操作界面上使用G23------直径尺寸编程方式 G230-----系统操作界面上使用G24------子程序结束 G25------跳转加工 G26------循环加工 G30------倍率注销 G31------倍率定义 G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制G53,G500-设定工件坐标系注销G54------设定工件坐标系一 G55------设定工件坐标系二 G56------设定工件坐标系三 G57------设定工件坐标系四 G58------设定工件坐标系五 G59------设定工件坐标系六 G60------准确路径方式
G64------连续路径方式 G70------英制尺寸寸 G71------公制尺寸毫米 G74------回参考点(机床零点) G75------返回编程坐标零点 G76------返回编程坐标起始点 G81------外圆固定循环 G331-----螺纹固定循环 G90------绝对尺寸 G91------相对尺寸 G92------预制坐标 G94------进给率，每分钟进给 G95------进给率，每转进给 功能详细： G00—快速定位 格式：G00 X(U)__Z(W)__ 说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。移动过程中不得对工件 进行加工。 (2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停止，而其他 轴继续运动， (3)不运动的坐标无须编程。 (4)G00可以写成G0 例：G00 X75 Z200 G0 U-25 W-100 先是X和Z同时走25快速到A点，接着Z向再走75快速到B点。 G01—直线插补 格式：G01 X(U)__Z(W)__F__(mm/min) 说明：(1)该指令使刀具按照直线插补方式移动到指定位置。移动速度是由F 指令 进给速度。所有的坐标都可以联动运行。 (2)G01也可以写成G1 例：G01 X40 Z20 F150 两轴联动从A点到B点 G02—逆圆插补 格式1：G02 X(u)____Z(w)____I____K____F_____ 说明：（1）X、Z在G90时，圆弧终点坐标是相对编程零点的绝对坐标值。在G91时， 圆弧终点是相对圆弧起点的增量值。无论G90，G91时，I和K均是圆弧终点的坐标值。 I是X方向值、K是Z方向值。圆心坐标在圆弧插补时不得省略，除非用其他格式编程。 （2）G02指令编程时，可以直接编过象限圆，整圆等。
数控车床编程入门知识 数控车床的程序编制必须严格遵守相关的标准，数控编程是一项很严格的工作，首先必须掌握一些基础知识，才能学好编程的方法并编出正确的程序。 一、数控车床的坐标系与运动方向的规定 （一）建立坐标系的基本原则 1．永远假定工件静止，刀具相对于工件移动。 2．坐标系采用右手直角笛卡尔坐标系。如图1-28所示大拇指的方向为X 轴的正方向，食指指向为Y 轴的正方向，中指指向为Z 轴的正方向。在确定了X 、Y 、Z 坐标的基础上，根据右手螺旋法则，可以很方便地确定出A 、B 、C 三个旋转坐标的方向。 图1-28 右手笛卡尔直角坐标系 3、规定Z 坐标的运动由传递切削动力的主轴决定，与主轴轴线平行的坐标轴即为Z 轴，X 轴为水平方向，平行于工件装夹面并与Z 轴垂直。 4、规定以刀具远离工件的方向为坐标轴的正方向。 依据以上的原则，当车床为前置刀架时，X 轴正向向前，指向操作者，如图1-29所示；当机床为后置刀架时，X 轴正向向后，背离操作者，如图1-30所示。 学习目标 知识目标：●掌握数控车床坐标系的定义。 ●掌握数控加工程序的格式与组成。 ●熟悉数控车床编程常用符号及指令代码。 能力目标：●掌握数控车床编程的入门知识，并能灵活运用。
图1-29 水平床身前置刀架式数控车床的坐标系 图1-30 倾斜床身后置刀架式数控车床的坐标系 （二）机床坐标系 机床坐标系是以机床原点为坐标系原点建立起来的ZOX轴直角坐标系。 1．机床原点 机床原点（又称机械原点）即机床坐标系的原点，是机床上的一个固定点，其位置是由机床设计和制造单位确定的，通常不允许用户改变。数控车床的机床原点一般为主轴回转中心与卡盘后端面的交点，如图1-31所示。 图1-31 机床原点 2．机床参考点 机床参考点也是机床上的一个固定点，它是用机械挡块或电气装置来限制刀架移动的极限位置。作用主要是用来给机床坐标系一个定位。因为如果每次开机后无论刀架停留在哪个位置，系统都把当前位置设定成（0，0），这就会造成基准的不统一。
实验三 FANUC Oi-D数控系统基本连接 一.实验目的 1.了解数控系统的各基本单元。 2.了解数控系统的硬件连接。 二.实验内容 1.FANUC 0i MateD数控系统基本组成与连接。 2.电气图形符号、部件功能。 3.电气控制原理与对应的操作过程。 三.实验设备 1.FANUC 0i Mate-TD数控车床。 2.万用表、十字/一字螺丝刀(中、小型各一套) 四.实验要点 1.数控车系统组成、电气关系。 2.数控车床伺服控制系统的组成与连接。 3.机床各电气控制部件实体与电气图形符号对应关系等。 五.实验具体要求 1.在进行实物识别时，最好不要给机床及数控系统上电。只有在需 要验证控制过程及各控制部件的响应状态时，才给机床和系统上电，并告知小组其他同学，此时不要触碰任何电气控制部件，避免意外触电。 2.对机床进行基本操作，观察与验证各控制部件的工作过程与状态。 六.相关知识与技能 FANUC Oi-D系统可控制4个进给轴和一个伺服主轴(或变频主轴)。 它包括基本控制单元、伺服放大器、伺服电机等。 FANUC 0i Mate-D系统可控制3个进给轴和1个伺服主轴(或变频主轴
)。它包括基本控制单元、伺服放大器、伺服电机和外置I/O模块。 1.FANUC 0i Mate TD数控车实训电控柜 2.FANUC 0i D/0i Mate D 控制单元接口图
上图为0i-MD系统控制单元背板连接布置图，各连接器接口作用见下表： 3.FANUC Oi/0i MateD整个系统间的部件连接
4.FANUC I/O LINK连接(1) 0i Mate 用I/0 单元 (2) 0i 用I/0 单元
第一节指令详解 一、FANUC系统准备功能表 表4-1 FANUC 0iMATE-TB数控系统常用G代码（A类）一览表
二、FANUC 0i MATE-TB编程规则 1．小数点编程：在本系统中输入的任何坐标字（包括X、Z、I、K、U、W、R等）在其数值后须加小数点。即X100须记作X100.0。否则系统认为所坐标字数值为100×0.001mm＝0.1mm。 2．绝对方式与增量方式：FANUC-0T数控车系统中用U或W表示增量方式。在程序段出现U即表示X方向的增量值，出现W即表示Z方向的增量值。同时允许绝对方式与增量混合编程。注意与使用G90和G91表示增量的系统有所区别。 3．进给功能：系统默认进给方式为转进给。 4．程序名的指定：本系统程序名采用字母O后跟四位数字的格式。子程序文件名遵循同样的命名规则。通常在程序开始指定文件名。程序结束须加M30或M02指令。 5．G指令简写模式：系统支持G指令简写模式。 三、常用准备功能代码详解 1．直线插补（G01） 格式：G01 X（U）Z（W） F 说明：基本用法与其它各系统相同。此处主要介绍G01指令用于回转体类工件的台阶和端面交接处实现自动倒圆角或直角。 ⑴圆角自动过渡： ——格式：G01 X R F G01 Z R F ——说明：X轴向Z轴过渡倒圆（凸弧）R值为负，Z轴向X轴过渡倒圆（凹弧）R值为正。
——程序示例： O4001 N10 T0101 N20 G0 X0 Z1. S500 M03 N30 G1Z0 F0.2 N40 G1 X20. R-5. N50 G1 Z-25. R3. N60 G1 X30.5 N70 G28 X120. Z100. N80 M30 ⑵ 直角自动过渡： ——程式：G01 X C F G01 Z C F ——说明：倒直角用指令C ，其符号设置规则同倒圆角。 ——程序示例： O4002 N10 T0101 N20 G0 X0 Z1. S500 M03 N30 G1Z0 F0.2 N40 G1 X20. C-2. N50 G1 Z-25. R3. N60 G1 X30.5 N70 G28 X120. Z100. N80 M30 提示：自动过渡倒直角和圆角指令在用于精加工编程时会带来方便，但要注意符号的正负要准确，否则会发生不正确的动作。另外，某 些 图4-1-1 圆角自动过渡 图4-1-2 直角自动过渡
功能项目0i-MD 0i Mate-MD 控制轴数★ 5 3（4）PMC轴可 CS轴可 同步、串联、扭矩控制可 回退可只有通用回退 法线方向控制可 AI先行控制可可 AI轮廓控制★可可 触摸屏可 界面开发可 Manual Guide辅助编程可 双向螺距误差补偿可 简易直线度补偿可 电子齿轮箱可 磨床功能包★可 数据服务器DNC 可 触摸屏可 profibus 可 大概就是这些吧，当然还有一些功能，希望可以帮助LZ揣摩所谓“经济型”的含义 课题一：FANUC 0i Mate数控系统结构与连接 一、学习目标： 1、了解FANUC数控系统的发展 2、正确认识FANUC 0i Mate数控系统的构成 3、认识FANUC数控系统的硬件连接接口定义
二、实训设备： 亚龙CNC fmate-td数控机床智能实训考核设备 三、知识准备： 1、产品发展历史 FANUC公司是全球最大、最著名的CNC生产厂家，其产品以高可靠性著称，其技术居世界领先地位。 FANUC公司的主要产品生产与开发情况： 1956年，开发日本第1台点位控制的NC 1959年，开发日本第1台连续控制的NC 1960年，开发了日本第1台开环步进电机直接驱动的NC 1966年，采用集成电路的NC开发成功 1968年，全世界首台计算机群控数控系统（DNC）开发成功。 1977年，开发了第一代闭环控制的CNC系列产品FANUC5/7与直流伺服电机1979年，开发了第二代闭环数控系统系列产品FANUC6系统 1982年，开发了第二代闭环功能精简型数控系统FANUC3系统与交流伺服电机。 1984年，开发了第三代闭环数控系统FANUC10/11/12,采用了光缆通讯技术。 1985年，开发了第三代闭环功能精简型数控系统FANUC 0系统。 1987年，开发了FANUC15系列的CNC 1995-1998年，开始在CNC中应用IT网络与总线技术 2000年，开发了FANUC 0i MODEL A数控系统 2002年，开发了FANUC 0i MODEL B数控系统 2003-2005年，相继开发了FANUC 30i/31i/32i系统与FANUC 0i MODEL C数控系统 2008年，在中国市场推出FANUC 0i MODEL D数控系统 2、控制单元结构 正面 LCD
fanuc数控系统参数表 2010-07-16 14:01 FANUC系统有很丰富的机床参数，为数控机床的安装调试及日常维护带来了方便条件。根据多年的实践，对常用的机床参数在维修中的应用做一介绍。 1．手摇脉冲发生器损坏。一台FANUC 0TD数控车床，手摇脉冲发生器出现故障，使对刀不能进行微调，需要更换或修理故障件。当时没有合适的备件，可以先将参数900#3置“0”，暂时将手摇脉冲发生器不用，改为用点动按钮单脉冲发生器操作来进行刀具微调工作。等手摇脉冲发生器修好后再将该参数置“1”。 2．当机床开机后返回参考点时出现超行程报警。上述机床在返回参考点过程中，出现510或511超程报警，处理方法有两种：（1）若X轴在返回参考点过程中，出现510或是511超程报警，可将参数0700LT1X1数值改为+99999999（或将0704LT1X2数值修改为-99999999）后，再一次返回参考点。若没有问题，则将参数0700或0704数值改为原来数值。 （2）同时按P和CAN键后开机，即可消除超程报警。 3．一台FANUC 0i数控车床，开机后不久出现ALM701报警。从维修说明书解释内容为控制部上部的风扇过热，打开机床电气柜，检查风扇电机不动作，检查风扇电源正常，可判定风扇损坏，因一时购买不到
同类型风扇，即先将参数RRM8901#0改为“1”先释放ALM701报警，然后在强制冷风冷却，待风扇购到后，再将PRM8901改为“0”。 4．一台FANUC 0M数控系统加工中心，主轴在换刀过程中，当主轴与换刀臂接触的一瞬间，发生接触碰撞异响故障。分析故障原因是因为主轴定位不准，造成主轴头与换刀臂吻合不好，无疑会引起机械撞击声，两处均有明显的撞伤痕迹。经查，换刀臂与主轴头均无机械松动，且换刀臂定位动作准确，故采用修改N6577参数值解决，即将原数据1525改为1524后，故障排除。 5．密级型参数0900～0939维修法。按FANUC 0MC操作说明书的方法进行参数传输时，密级型参数0900～0939必须用MDI方式输入很不方便。现介绍一种可以传输包含密级型参数0900～0939在内的传输方法，步骤如下： （1）将方式开关设定在EDIT位置； （2）按PARAM键，选择显示参数的画面； （3）将外部接收设备设定在STAND BY（准备）状态； （4）先按EOB键不放开，再按OUTPOT键即将全部参数输出。 6．一台FANUC 0MC立式加工中心，由于绝对位置编码电池失效，导致X、Y、Z丢失参考点，必须重新设置参考点。
FANUC 使用存储卡数据备份和恢复 1．关闭系统插存储卡 2．起动引导系统方法及画面如下（BOOT SYSTEM ）： 3. 注意事项：CF 卡如果初次使用请事先格式化；抽取或安装CF 卡请先关闭控制器电源避免CF 卡损坏；不要在格式化或数据存取的过程中关闭控制器电源避免CF 卡损坏。 4. 系统数据被分在两个区存储。F-ROM 中存放的系统软件和机床厂家编写PMC 程序以及P-CODE 程序。S-RAM 中存放的是参数，加工程序，宏变量等数据。通过进入BOOT 画面可以对这两个区的数据进行操作（按住以上两个键后同时接通CNC 电源，引导系统起动后，开始显示『MAIN MENV 画面』，下面对此画面及操作进行说明。 5. 操作方法：用软件UP DOWN 进行选择处理。把光标移到要选择的功能上，按软件SELECT ，英文显示请确认？之后按软件YES 或NO 进行确认。正常结束时英文显示请按SELECT 键。最终选择END 结束引导系统BOOT SYSTEM ，起动CNC ，进入主画面。 6. 软菜单：［＜1］［SELECT 2］［YES 3］［NO 4］［UP 5］［DOWN 6］［7＞］使用软键起动时，数字显示部的数字不显示。用软键或数字键进行1-7操作说明如下表： 序号 显示 键 动作 1 ＜ 1 在画面上不能显示时，返回前一画面 2 SELECT 2 选择光标位置的功能 3 YES 3 确认执行时，按“是”回答 4 NO 4 不确认执行时，按“否”回答 5 UP 5 光标上移一行 6 6 光标下移一行 7 ＞ 7 在画面上不能显示时，移向下一画面 SYSTEM MONITOR MAIN MENU 60M4-01 (显示标题。右上角显示的是引导系统的系列号和版号。) 1. SYSTEM DA T A LOADINC （把系统文件、用户文件从存储卡写入到数控系统的快闪存储器中。） 2. SYSTEM DA T A CHECK （显示数控系统快闪存储器上存储的文件一览表，以及各文件128KB 的管理单位数和软件的系列、确认ROM 版号。） 3. SYSTEM DA T A DELETE （删除数控系统快闪存储器上存储的文件。） 4. SYSTEM DA T A SA VE （对数控系统 F-ROM 中存放的的用户文件，系统软件和机床厂家编写PMC 程序以及P-CODE 程序写到存储卡中。） 5. SRAM DA T A BACKUP （ 对数控系统S-RAM 中存放的 CNC 参数、PMC 参数、螺距误差补偿量、加工程序、刀具补偿量、用户宏变量、宏P-CODE 变量、SRAM 变量参数全部下载到存储卡中，作备份用或复原到存储器中。注：使用绝对编码器的系统，若要把参数等数据从存储卡恢复到系统SRAM 中去，要把1815号参数的第4位设为0，并且重新设置参考点。备份：SRAM BACKUP[ CNC –---MEMORY CARD ]；恢复：.RESTOR SRAM[ MEMORY CARD ----CNC ] ） 6. MEMORY CARD FILE DELETE （删除存储卡上存储的文件） 7. MEMORY CARD FORMA T （可以进行存储卡的格式化。买了存储卡第一次使用时或电池没电了，存储卡的内容被破坏时，需要进行格式化。） 10. END (结束引导系统BOOT SYSTEM ，起动CNC 。) *** MESSAGE *** SELECT MENU AND HIT SELECT KEY （显示简单的操作方法和错误信息） 〔SELECT 〕 〔YES 〕 〔NO 〕 〔UP 〕 〔DOWN 〕
FANUC数控系统的操作 发那科有多种数控系统，但其操作方法基本相同。本文叙述常用的几种操作。 1.工作方式 FANUC公司为其CNC系统设计了以下几种工作方式，通常在机床的操作面板上用回转式波段开关切换。这些方式是： ①.编辑（EDIT）方式：在该方式下编辑零件加工程序。 ②.手摇进给或步进(HANDLE/INC)方式：用手摇轮（手摇脉冲发生器）或单步按键使各进给轴正、反移动。 ③.手动连续进给(JOG)方式：用手按住机床操作面板上的各轴各方向按钮使所选轴向连续地移动。若按下快速移动按钮，则使其快速移动。 ④.存储器(自动)运行(MEM)方式：用存储在CNC内存中的零件程序连续运行机床，加工零件。 ⑤.手动数据输入（MDI）方式：该方式可用于自动加工，也可以用于数据（如参数、刀偏量、坐标系等）的输入。用于自动加工时与存储器方式的不同点是：该方式通常只加工简单零件，因此都是现编程序现加工。 ⑥.示教编程：对于简单零件，可以在手动加工的同时，根据要求加入适当指令，编制出加工程序。 操作者主要按这几种方式操作系统和机床。 2.加工程序的编制 ①．普通编辑方法：将工作方式置于编辑（EDIT）方式，按下程序（PROG）键使显示处于程序画面。此方式下有两种编程语言：G代码语言和用户宏程序语言（MACRO）。常用的是G代码语言，程序的地址字有G**，M**，S**，T**，X**，Y**，Z**，F**，O**，N**，P**等，程序如下例所示：
O0010； N1 G92X0Y0Z0； N2 S600M03; N3 G90G17G00G41D07X250.0Y550.0; N4 G01Y900.0F150; N5 G03X500.0Y1150.0R650.0; N6 G00G40X0Y0M05; N7 M30; 编程时应注意的是代码的含义。车床、铣床、磨床等不同系列的系统同一个G代码其意义是不同的。不同的机床厂用参数设定的G代码系及设计的M代码的意义也不相同，编程时须查看机床说明书。 用户宏程序（MACRO）的编辑方法与G代码程序的编制基本是一样的，不同点是宏程序是以语句基本单元（不是以字符）进行编辑的。程序实例如下： O9100; G81Z#26R#18F#9K0; IF[#3EQ90]GOTO1; #24=#5001+#24; #25=#5002+#25;
FANUC -0i 数 控系统 操作面 板和手 动操作 面板如 图所示 （1） MODE SELECT （方式 择Y 、X 2（1时可采用此方法。 （2）微调：本机床系统的微调需使用手轮来操作。将方式开关置为“手轮”方式档。再在手轮中选择移动轴和进给增量，按“逆正顺负”方向旋动手轮手柄，则刀具主轴相对于工作台向相应的方向移动，移动距离视进给增量档值和手轮刻度而定，手轮旋转360o ，相当于100个刻度的对应值。 3．MDI 程序运行 （1）置手动操作面板上的方式开关于MDI 运行方式。 （2）按数控面板上的“PROG ”功能键。屏幕显示如图所示。当前各指令模态也可在此屏中查看出。 （3）在输入缓冲区输入一段程序指令，并以分号（EOB ）结束，然后按INSERT （插入）键，程序内容即被加到番号为O0000的程序中。本系统中MDI 方式可输入执行最多6行程序指令，而且在MDI 程序指令中可调用已经存储的子程序或宏程序。MDI 程序在运行以前可编辑修改，但不能存储，运行完后程序内容即被清空。若用M99作
结束，则可重新运行该MDI程序。 （4）程序输入完成后，按“循环启动”键即可实施MDI运行方式。 4．程序输入及调试 1）．程序的检索和整理 程序的检索是用于查询浏览当前系统存贮器内都存有哪些番号的程序，程序整理主要用于对系统内部程序的管理，如删除一些多余的程序。 （1）将手动操作面板上的工作方式开关置编辑（EDIT）或自动挡，按数控面板上的程序（PROG）键显示程序画面。 （2）输入地址“O”和要检索的程序号，再按 [O SRH] 软键，检索到的程序号显示在屏幕的右上角，若没有找到该程序，即产生“071”的报警。再按 [O SRH] 软键，即检索下一个程序。在自动运行方式的程序屏幕下，按“?”软键，按“FL.SDL”软键，再按“目录（DIR）”软键，即可列出当前存贮器内已存的所有程序。 （3 （4 O0010， （ ① 为待输程序番号（如INSERT） 键，则该程序番号就自动出现在程序显示区，各具体的程序行就可在其 后输入。如图所示。 程序显示画页 ② CRT 监（2 （3）从 在PC 序番号，如“O0013”，然后再按[READ]和[EXEC]软键，程序即被读入至存贮器内，同时在 CRT 上显示出来。如果不指定程序号，就会使用PC机、软盘或纸带中原有的程序番号；如果机床存贮器已有对应番号的程序，将出现“073”的报警。 （4）程序的编辑与修改 ①采用手工输入和修改程序时，所键入的地址数字等字符都是首先存放在键盘缓冲区内，此时若要修改可用退格键“CAN”来进行擦除重输，当一行程序数据输入无误后，可按“INSERT”或“ALTER”键以插入或改写的方式从缓冲区送到程序显示区（同时自动存贮），这时就不能再用“CAN”键来改动了。 ②若要修改程序局部，可移光标至要修改处，再输入程序字，按“改写（ALTER）”键则将光标处的内容改为新输入的内容；按“插入（INSERT）”键则将新内容插入至光标所在程序字的后面；若要删除某一程序字，则可移光标至该程序字上再按“删除（DELET）”键。本系统中程序的修改不能细致到某一个字符上，而是以某一个地址

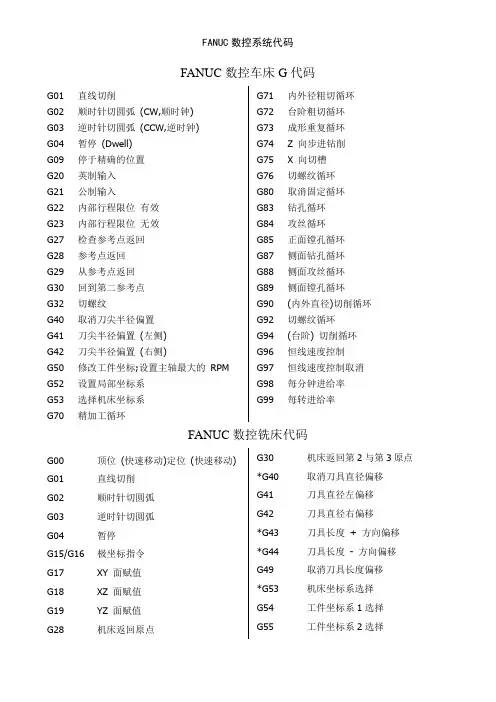

FANUC数控车床G代码 G01 直线切削 G02 顺时针切圆弧(CW,顺时钟) G03 逆时针切圆弧(CCW,逆时钟) G04 暂停(Dwell) G09 停于精确的位置 G20 英制输入 G21 公制输入 G22 内部行程限位有效 G23 内部行程限位无效 G27 检查参考点返回 G28 参考点返回 G29 从参考点返回 G30 回到第二参考点 G32 切螺纹 G40 取消刀尖半径偏置 G41 刀尖半径偏置(左侧) G42 刀尖半径偏置(右侧) G50 修改工件坐标;设置主轴最大的RPM G52 设置局部坐标系 G53 选择机床坐标系 G70 精加工循环G71 内外径粗切循环 G72 台阶粗切循环 G73 成形重复循环 G74 Z 向步进钻削 G75 X 向切槽 G76 切螺纹循环 G80 取消固定循环 G83 钻孔循环 G84 攻丝循环 G85 正面镗孔循环 G87 侧面钻孔循环 G88 侧面攻丝循环 G89 侧面镗孔循环 G90 (内外直径)切削循环G92 切螺纹循环 G94 (台阶) 切削循环 G96 恒线速度控制 G97 恒线速度控制取消G98 每分钟进给率 G99 每转进给率 FANUC数控铣床代码 G00 顶位(快速移动)定位(快速移动) G01 直线切削 G02 顺时针切圆弧 G03 逆时针切圆弧 G04 暂停 G15/G16 极坐标指令 G17 XY 面赋值 G18 XZ 面赋值 G19 YZ 面赋值 G28 机床返回原点G30 机床返回第2与第3原点*G40 取消刀具直径偏移 G41 刀具直径左偏移 G42 刀具直径右偏移 *G43 刀具长度+ 方向偏移*G44 刀具长度- 方向偏移 G49 取消刀具长度偏移 *G53 机床坐标系选择 G54 工件坐标系1选择 G55 工件坐标系2选择
FANUC 0TD数控系统操作 在“视图”下拉菜单或者浮动菜单中选择“控制面板切换”后，数控系统操作键盘会出现在视窗的右上角，其左侧为数控系统显示屏，如下图所示。用操作键盘结合显示屏可以进行数控系统操作。 数字/字母键 数字/字母键用于输入数据到输入区域（如下图所示），系统自动判别取字母还是取数字。
键的输入顺序是：K→J→I→K???循环。 编辑键 替代键。用输入的数据替代光标所在的数据。 删除键。删除光标所在的数据；或者删除一个数控程序或者删除全部数控程序。 插入键。把输入域之中的数据插入到当前光标之后的位置。 修改键。消除输入域内的数据。 回撤换行键。结束一行程序的输入并且换行。 页面切换键 数控程序显示与编辑页面。 位置显示页面。位置显示有三种方式，用PAGE按钮选择。 参数输入页面。按第一次进入坐标系设置页面，按第二次进入刀具补偿参数页面。进入不同的页面以后，用PAGE 按钮切换。
翻页按钮（PAGE） 向下或向上翻页。 光标移动（CURSOR） 向下或向上移动光标。 输入键 输入键。把输入域内的数据输入参数页面或者输入一个外部的数控程序。输出键 输出键。把当前数控程序输出到计算机。 手动操作虚拟数控铣床 回参考点 *置模式旋钮在“HOME”位置 *选择各轴,按住按钮,即回参考点.
移动 手动移动机床的方法有三种： 方法一: 连续移动。这种方法用于较长距离的台面移动。 (1) 置模式旋钮在“JOG”位置： (2) 选择各轴,按方向钮，按住按钮机床台面运动，松开后停止运动。 (3) 用旋钮调节移动速度。 方法二: 点动（JOG），这种方法用于微量调整，如用在对基准操作中。 (1) 置模式旋钮在“JOG INC”位置： (2) 选择各轴,按按钮，每按一次，台面移动一步。 (3) 用单步进给量控制旋钮调节每一步移动距离。 方法三: 操纵“手脉”（MPG），这种方法用于微量调整。在实际生产中，使用手脉可以让操作者容易调整自己的工作位置。 (1) 置模式旋钮在“MPG”位置： (2) 把光标置于“手轮”之上,按住鼠标旋转，松开鼠标键停止机床移动。 (3) 用单步进给量控制旋钮调节手轮每转过一格的移动距离。
编辑键 替代键。用输入的数据替代光标所在的数据。 删除键。删除光标所在的数据；或者删除一个数控程序或者删除全部数控程序。 插入键。把输入域之中的数据插入到当前光标之后的位置。 修改键。消除输入域内的数据。 回撤换行键。结束一行程序的输入并且换行。 上档键。 页面切换键 数控程序显示与编辑页面。 位置显示页面。位置显示有三种方式，用PAGE按钮选择。 参数输入页面。按第一次进入坐标系设置页面，按第二次进入刀具补偿参数页面。进入不同的页面以后，用PAGE 按钮切换。 系统参数页面。 系统帮助页面。
图形参数设置页面。 信息页面，如“报警”。 复位键。 翻页按钮（PAGE） 向上翻页。 向下翻页。 光标移动（CURSOR） 向上移动光标。 向左移动光标。向右d移动光标。 向下移动光标。 输入键 输入键。把输入域内的数据输入参数页面或者输入一个外部的数控程序。 手动操作虚拟数控铣床 回参考点 *置模式旋钮在“”位置 *选择各轴,按住按钮,即回参考点. 移动 手动移动机床的方法有三种： 方法一: 连续移动（）。这种方法用于较长距离的台面移动。
(1) 置模式旋钮在“JOG”位置： (2) 选择各轴,按方向钮，按住按钮机床台面运动，松开后停止运动。 方法二: 点动（），这种方法用于微量调整，如用在对基准操作中。 (1) 置模式旋钮在“”位置：选择步进量。 (2) 选择各轴,每按一次，台面移动一步。 方法三: 操纵“手脉”（），这种方法用于微量调整。在实际生产中，使用手脉可以让操作者容易调整自己的工作位置。 开、关主轴 置模式旋钮在“JOG”位置。 按按钮开机床主轴、按关机床主轴 启动程序加工零件 置模式旋钮在“AUTO”位置 选择一个数控程序 按数控程序运行控制开关中的按钮 试运行程序 试运行程序时，机床和刀具不切削零件，仅运行程序. 置在机床锁位置 选择一个数控程序如O001后按调出程序。 按数控程序运行控制开关中的按钮。
