激光雕刻机
? 1.硬件准备：
?(1)首先打开电柜后面的电源总开关——电气柜底下的连续、指示、计算机、扫描等开关——打开电脑（进入界面按F1）——抽气设备打开（雕刻非金属材料会有烟）
?(2)调整激光雕刻的焦距（要雕刻工件的上表面至镜筒下边缘为145㎜设置较好）。
? 2.软件准备：
?(1)直接在与硬件配套的ctmark软件里绘制图形或文字（打开cad绘图软件绘制所需要的图形、文字并保存为PLT的文件类型）；
?(2)进行图像参数设置（选正图像单击鼠标右键）包括图像的大小、字体的大小，字体的类型等；
? 3.雕刻：
?(1)放上要雕刻的工件材料——调节工件的位置至合适的位置（水平方向有两个调节的旋钮）——雕刻
激光打标机
? 1.硬件准备：
?(1)首先打开电柜后面的电源总开关，打开冷却水柜开关、电柜底下钥匙开关、按钮开关，然后依次打开水泵、指示、振镜、声光按钮，等冷却水柜工作正常后（显示低于24摄氏度时就可以工作），打开启动按钮，调节电流（一般来说电流设为13-20A），打开电脑（可以提前打开）?(2)调整激光打印机的焦距（工件表面至镜筒下边缘为193㎜左右较好）?(3)关机：按降电流键:电流降为0后，依次关闭声光、振镜、指示、水泵按钮，然后关闭计算机电源（可以提前关闭），关闭电柜底下的按钮开关、钥匙开关，关闭冷却水柜开关，关闭电源总开关。
? 2.软件准备：
?(1)直接在与硬件配套的软件里绘制图形或文字（打开cad绘图软件绘制所需要的图形、文字并保存为plt、dxf的文件类型）；
?(2)进行图像参数设置（选中图像单击鼠标右键）包括图像的大小、字体的大小，字体的类型等
? 3.打标：
?(1)放上要打印的工件材料——调节工件的位置至合适的位置（水平方向有两个调节的旋钮）——打印
?注：不可用眼睛直视打印的激光伤眼睛，用挡板或专用的眼镜
激光打标机操作规程 一、安全注意事项 1. 本系统的操作人员必须已接受上岗前培训； 2. 硬件装置各部分应严格按照说明书并由专业人员进 行组装、调试，勿擅自移动各组件； 3. 激光器正常工作期间，标记机不得增设任何零件及物 品，不得在光具座密封罩打开时使用本标记系统； 4. 激光器开机过程中严禁直视出射激光或反射激光,作 业时操作者应佩戴防护眼镜； 5. 注意电器安全，保证电源保护线良好接地； 6. 机器周围严禁堆放杂物，严禁易燃易爆品置于激光束 可能照到的地方。 工控电脑 工作台 控制柜 冷水机 光具座 电动升降架
使用性 更改标记 数 量 更改单号 签 名 日 期 签 名 日 期 第1页 拟 制 审 核 共6页 日期 签名 批 准 第1册 第1页 激光打标机操作规程 图1 控制器柜 图2 控制电源箱 图3 激光电源 二、操作流程 1、开机 1） 打开“电源总开关MAINPOWER ”（见图2）； 2） 打开“水泵COOLER ”开关（见图2）； 注意：开机时打开“水泵COOLER ”后，须在1~2分钟启动激光电源，防止结露损坏激光器。 3） 打开“计算机COMPUTER ”开关（见图2）； 4） 打开工控机主机电源开关（见图4）； 5） 打开“氦氖HE-NE ”开关（见图2） ； 6） 打开“激光LAMP ”开关（见图2）； 7） 打开“扫描SCANNER ”开关（见图2）； 8） 打开激光电源上“电源开关”（见图3）； 9） 打开Q 开关电源箱上“Q 电源开关”（见图5）； 10） 按下激光电源上“启动/停止按钮”（见图3）； 11） 调节激光电源上“调节旋钮”到设定值（见图3）； 12） 调节Q 开关电源箱上“频率调节旋钮”至频率设 定值（见图5）。 2、关机 关机次序与开机次序相反。 1） 调节“频率调节旋钮”至频率最小值（见图5）； 2） 调节“调节旋钮”到电压最小值（见图3）； 3） 按下“启动/停止按钮”（见图3）； 4） 关闭Q 开关控制箱“电源开关”（见图5）； 5） 关闭激光电源箱上的“电源开关”（见图3）； 6） 关闭“扫描SCANNER ”开关（见图2）； 7） 关闭“激光LAMP ”开关（见图2）； 8） 关闭“氦氖HE-NE ”开关（见图2）；
激光打标机操作规程 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】
一：开机 开起激光打标机的步骤如下： 2、检查打标机的电源线，使其连接正确、可靠； 3、插入钥匙开关，顺时针旋转90o至“开”的位置，接通总电源。电源指示灯亮； 4、确认激光头蘑菇钮按钮（急停开关）处于按下状态； 5、打开电脑显示器、电脑主机电源开关； 6、沿箭头方向旋转红色蘑菇钮按钮，使其弹起，即可接通激光头电源，大约1分钟后激光头启动完成； 7、取下镜头盖； 至此，激光打标机开启完毕，可以接受操作者的命令进行打标操作。 二：打标操作 1、双击打标程序图标，进入程序； 2、 3、选择打标文件，双击内容里的日期、时间进行修改，点击确认，修改完成； 4、 三：打标测试及打印位置 1、在工作台或生产线上，放置一个与打标工件高度相等的试验件（最好选择被打标工件为试验件），并确认该试验件确实放稳； 2、通过操作打标控制软件进行打标。为使打标效果最佳，可进行以下步骤调整： a 通过调整光头升降装置来调整焦距； b在打标软件中调整功率、打标速度等参数； c进入软件，双击打印日期，用鼠标上下拖动，将打印位置调至适当位置。 d完成以上步骤后可进行打印测试. f测试无误后，在工件上重新打标即可。
四：关机 生产任务完成后，关闭激光打标机的操作步骤如下： 1、按下红色蘑菇钮按钮（急停开关），切断激光头电源； 2、确认工控机没有运行任何软件后，正常退出、关机； 3、 4、逆时针旋转钥匙开关90o至“关”的位置，关闭打标机总电源，电源指示灯熄灭； 5、拔下钥匙，有专人保管，以备下次使用； 5、盖上镜头盖。
ZC-10W型光纤激光打标机 第一章概述 1.1 机理 激光具有高亮度、高方向性、高单色性和高相干性，是普通照明光源所无法比拟的。激光束通过聚焦后，在焦点处可产生数千度乃至上万度的高温，使其可能加工几乎所有的材料。 光纤激光打标机是用激光束在各种不同的物质表面刻上永久性的标记。打标的效应是通过表层物质的蒸发露出深层物质，或者是通过光能作用导致表层物质的化学物理变化而“刻”出痕迹，显示出所需刻蚀的图形、文字。 1.2 光纤激光打标机特点 1)可对多种金属、非金属材料进行加工，尤其对高硬度、高熔点、脆性材料进行标记更显优势。 2)属于非接触加工、不损坏产品，无刀具磨损，标记质量好。 3)激光束细，加工材料消耗很小，加工热影响区小。 4)加工效率高，采用计算机控制，易于实现自动化。 1.3产品概述 ZC-10W光纤激光打标机是集激光、计算机、自动控制、精密机械技术为一体的高科技产品。 该激光打标机采用高性能进口全数字振镜扫描系统方式，速度快、精度高、能长时间工作。能在大多数金属材料及部分非金属材料如：硅、橡胶、环氧、陶瓷、大理石等材料进行刻写或制作难以仿制的永久性防伪标记。 ZC-10W光纤激光打标机激光光学模式好M2，设备体积小，工作稳定可靠，免维护，无需水冷系统，设备电光转换效率高，能耗低、标记质量好、激光功率和频率计算机控制，易于实现标记自动化。 本司提供基于Windows平台下的专用打标软件。能对激光功率和脉冲频率实行
实时控制。标记内容可以是文字、图形、图片、序列号、条形码及其组合，并且可以在专用打标软件中直接输入、编辑，也可由AutoCAD或CorelDRAW等图形软件下编辑，通过计算机控制输入与输出。 ZC-10W光纤激光打标机的设计，符合国际安全及操作标准。 第二章设备操作安全防护 2.1常规安全指示 ZC-10W光纤激光打标机，经特别设计以减少曝露于危险辐射中的意外事件发生。 为了确保安全操作和产品的光学性能，请遵循下列提示和警告。 警告当使用该激光设备时，请务必确保安全地线的连接。 小心给该激光设备通电前,请确定输入的是220V交流电，错误的电压输入可能导致设备的损坏。 警告为防止触电，请不要打开机盖，否则如果出现问题，本公司将拒绝提供承诺的质量保证。 警告如果不按照本说明书中的指示来操作，本设备的保护措施将无法发挥应有的作用。另外，本仪器只能在普通清洁的工作环境下使用。 警告禁止直视激光输出，在操作仪器时，必须随时佩戴防护眼睛。 2.2 激光类型 ZC-10W光纤激光打标机，采用的激光器属于4类激光器，如使用不当会对人体产生伤害，用户应按本手册的要求采取保护措施。 本激光打标机使用的激光器的激光波长为1064μm的不可见激光，最大功率不超过10W。 避免眼睛或皮肤直接暴露于激光辐射中。 不要尝试打开该设备，任何维护和服务都只能由本公司授权的技术人员完成。 2.3 激光的危害
激光打标机操作规程第1页共2页1 适用范围 本规程规定了激光打标机的操作流程、安全操作要求及设备的维护保养及维修。 2 操作流程 2.1 开机 2.1.1接通外供电电源 2.1.2启动主电源：顺时针旋转钥匙开关（LOCK）（图1-1），按下启动开关（图1-2），可听到机器内部有接触器的吸合声及冷却水泵工作的声音。冷水机显示屏显示当前水温。主控箱上的各种报警灯和指示灯除了Scan Driver Alarm灯亮，其他都是灭着的。 2.1.3 启动电脑（图1-3），进入HL5.2打标软件系统（图1-4），导入任意一个打标文件，空打标一次。 2.1.4 启动主电源3分钟后，打开激光电源面板上的空气开关（POWER）（图1-5），逆时针旋转电流调节旋钮（CURRENT）到底（图1-6）。按下启动按钮(RUN) （图1-7），启动按钮（RUN）灯亮，氪灯即被触发点燃。 2.1.5 按下Q启动器箱上的电源开关（图1-8），使声光Q进入工作状态，此时Q驱动器电源开关指示灯亮。 2.1.6将主控箱上的振镜驱动器电源开关（S-SWITCH）拨到ON位置（图1-9），使振镜进入工作状态，此时主控箱上的Scan Driver Alarm灯灭。此时设备完成启动。 2.2 关机 2.2.1首先逆时针旋转电流调节旋钮（CURRENT）到底（图2-1），此时电流为最小值7.2A，再将主控箱面板上的振镜驱动器电源开关（S-SWITCH）拨到OFF位置（图2-2）。 2.2.2关闭Q驱动器电源开关（图2-3）。 2.2.3 先按下激光电源箱上的停止按钮（STOP）（图2-4），关闭激光电源，再关闭空气开关（POWER）（图2-5）。 2.2.4 退出打标软件，关闭Windows操作系统（图2-6）。 2.2.5 等待3分钟后关闭钥匙开关（LOCK）（图2-7）。 2.2.6 断开外供电电源。 图1-1图1-2图1-3图1-4图1-5图1-6图1-7图1-8图1-9图1-10图2-1图2-2
工艺品在激光雕刻机方面的应用 自从激光雕刻机问世以来功能不断延伸，目前覆盖服装、皮革、玻璃、石材、广告、有机玻璃、密度板、工艺品等行业和领域，在人们的生活中起着越来越重要的作用。在这里我以自己的雷宇激光雕刻机和大家谈一下，工艺品激光雕刻机的应用。 1．竹制品工艺品 仿古竹简是激光雕刻机制作的足以以假乱真的文化用品，用仿古竹简装点书房，古朴雅致。目前一些档次比较高的酒店也在使用激光雕刻的仿古竹简，用以增加酒店的文化品位和文化内涵。激光雕刻的仿古竹简能展示各个时期书法艺术风格、流派的演变，具有无与伦比的欣赏价值，是馈赠高朋的上好礼品。激光雕刻的《兰亭集序》、名人手迹等仿古书简，制作工艺十分精美，一时成了文人骚客、商贾政要爱不释手的案头工具。激光雕刻的各式笔筒、名片盒，尽显个性特色，也成了他们要人爱不释手的案头用品。旅游业的兴起也为激光雕刻机的应用打开了一篇广阔的天地，各地的旅游纪念品上雕的一些文字、图形等大都是激光雕刻机的杰作。
2．剪纸工艺品 剪纸承载着厚重浓厚的中华文化，是中国文化的活化石，在激光雕刻机出现以前，剪纸都是靠优秀的匠人制作，非常辛苦劳累。剪纸激光雕刻机是激光行业专门为剪纸行业制作的设备，能够实现电脑雕刻，一次切割多层，剪纸激光雕刻机实现剪纸的大量快速的生产。
3．木制品激光雕刻 激光雕刻机可以将古典手稿、名人字画、影像资料等等雕刻在木板上，翔实逼真，栩栩如生、并且不会老化，不易变色腐蚀，适合长期存放。一些生产高档酒的厂家用激光雕刻机雕刻的木质高档酒盒，给人以高贵厚重典雅的直观感受，大大提高了产品的档次。
4．皮影工艺品 皮影戏是中国非物质文化遗产，做为皮影戏的道具，皮影的制作以前受制于制作人员的技术水平一直是行业内的软肋和瓶颈。皮影激光雕刻机出现以后，皮影可以用设备进行批量化生产，皮影价格也应声而降，走向了普通百姓之家。 5．红木嵌银工艺品 红木嵌银是借助中国古典画法，把金银丝镶嵌在红木家具、文房四宝、漆器等上面，古朴典雅，是身份和文化底蕴的象征。然而红木嵌银一直受制于人工划线，工作累、环境差，速度慢，制约了它的发展，借助红木嵌银激光划线机，可以实现快速准确的划线，使红木嵌银工艺品的质量和效率有了快速的提升，并大幅降低了制作成本。 6．个性化工艺品 激光雕刻机是通过电脑输出控制的电脑雕刻机，只要输入什么文字、图形，激光雕刻机就可以按图索骥雕刻成客户想要的图案。一些人制作个性化的生日礼物、纪念品等，就用激光雕刻机在酒瓶、皮包等礼品上雕刻成个性化的祝福、留念辞等深受人们欢迎。 由于工艺品激光雕刻机的用途广泛、雕刻效果好，可以个性化雕刻所有非金属材质，因此，激光雕刻在市场上面十分受欢迎，很多爱好者则是直接购买一台雕刻机回去制作自己想要的工艺品。 以上是个人对激光雕刻机在工艺品方面的应用的浅谈，希望对爱好激光雕刻的人有一定的启发，发掘更多新的玩意
激光打标机技术参数 一、今为二氧化碳激光打标机 产品介绍 TZ-CO2-1系列激光打标机是我公司专门研制开发的用于非金属材质类产品标记的设备 本设备选用美国原装CO2激光器、高速扫描振镜、独特的全密封腔体结构 为满足不同客户的需求可根据实际情况量身定做特种机型 产品特点 打标精度高、速度快、经济耐用雕刻深浅随意控制 大功率激光机能适用于多种非金属产品的雕刻及切割 标记清晰不易磨损 可装配流水线作业支持飞行打标选配 打标软件运行于WINDOWS 平台中文界面能兼容AUTOCAD、CORELDRAW、PHOTOSHOP等多 种软件的文件格式如PLT、PCW、DXF、BMP等同时也能直接使用SHX、TTF字库打标控制软件 功能强大可直接通过电脑随意设计图形。 适用材料及领域 主要应用于非金属材料包括陶瓷、橡胶、PVC、PPC、压克力、工艺礼品、家具、皮革服装、非金属模 型模具、食品饮料及烟酒包装、医药包装、印刷制版、非金属铭牌、标签等。 技术参数 设备型号:TZ-CO2 激光功率10W
激光波长10640nm 标准打标范围110×110mm 选配打标范围150×150/300×300/500×500mm 雕刻深度≤3mm视材料可调 标刻速度≤7000mm/s 最小线宽0.015mm 最小字符0.3mm 重复精度±0.001mm 整机耗电功率≤0.5KW 电力需求220V/50Hz/10A 跟随打标效果 二TZ-CO2-2小型二氧化碳激光打标机图片 技术参数、应用材料及领域参照TZ-CO2-1其产品体积更小更容易携带。 打标样品图片 三、TZ-GX图片 产品介绍 光纤激光打标机是我公司运用现今世界上最先进的激光技术研制而成的新一代激光打标机设备 采用光纤激光器输出激光通过高速扫描振镜系统实现打标功能

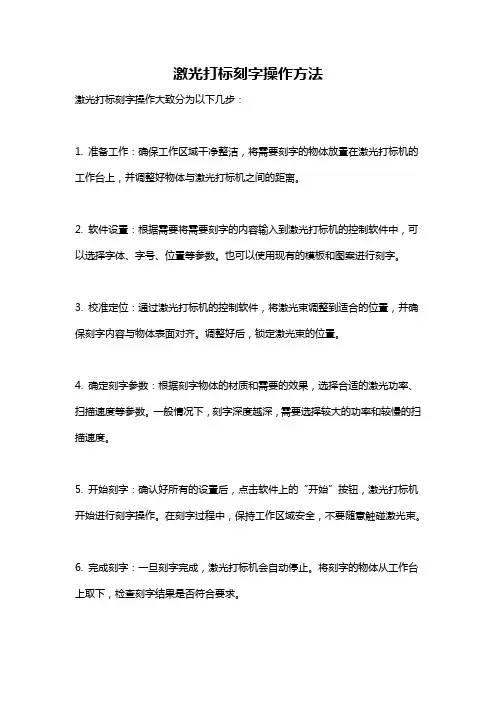

激光打标机操作流程 一、开机程序 1.接通外供电源。 2.打开电脑，并进入打标软件，在打标范围内线任意画一个图形或输入一点文字，点击“通用 打标”按钮，（即红色的小太阳），在“通用打标”对话框中再点击“打标”按钮，让上面的打标次数至少显示为1。 3.启动主电源，将系统钥匙插入主控箱右上角处钥匙插孔，顺时针转动钥匙开关，（即顺时针 转动90°）打开电源，按下启动开关，可听到机械内部有电磁继电器触点吸合的声音及冷水机组泵旋转的声音，并看到冷水机显示器显示当前温度。此时主控柜上的各种报警灯和指示灯只有Scan Driver Alarm灯亮。 4.启动激光电源：先打开激光电源前面板上的空气开关，调整电流调节旋钮，数显表显示的电 流为最小。按一下启动按钮，工作指示灯亮，待过数秒后氪灯即被触发引燃，数显表显示当前实际电流大小。 5.打开Q驱动器箱上的电源开关，使声光Q进入工作状态，此时Q驱动器箱电源开始指示灯亮。 6.将主控箱上的振镜驱动器电源开关拨到ON位置，使振镜进入工作状态，此时主控箱上的Scan Driver Alarm灯灭。 7.从HAN’S LASER打标软件中导入所需打标的图形，调节氪灯电流到需要的数值，并把焦 距和打标参数调好，则可进行打标生产。 【注意】为了保护激光器，需等冷水机工作3分钟后在启动激光电源。 二、关机程序 1.把电流值逆时针调到最小（一般为6.3A左右）。 2.将主控箱面板上的振镜驱动器电源开关拨到OFF位置。 3.关闭Q驱动器电源开关。 4.按一下激光电源箱上的停止按钮，关闭激光电源。 5.将计算机返回到初始操作系统（即关闭所有打开的程序，以防以后打开程序软件使不能正常 运行；应该保存的文件及时保存），关闭电脑，关闭计算机电源。 6.等待3分钟后关闭钥匙开关，空气开关。https://www.doczj.com/doc/075258945.html,
激光打标机操作规 程
激光打标机操作规程 一、 安全注意事项 1. 本系统的操作人员必须已接受上岗前培训； 2. 硬件装置各部分应严格按照说明书并由专业人员进 行组装、调试，勿擅自移动各组件； 3. 激光器正常工作期间，标记机内不得增设任何零件 及物品，不得在光具座密封罩打开时使用本标记系统； 4. 激光器开机过程中严禁直视出射激光或反射激光,作 业时操作者应佩戴防护眼镜； 5. 注意电器安全，保证电源保护线良好接地； 6. 机器周围严禁堆放杂物，严禁易燃易爆品置于激光 束可能照到的地方。 使用性 更改标记 数 量 更改单号 签 名 日 期 签 名 日 期 第1页 拟 制 审 核 共6页 日期 签名 批 准 第1册 第1页 工控电脑 工作台 控制柜 冷水机 光具座 电动升降架
激光打标机操作规程 图1 控制器柜 图2 控制电源箱 图3 激光电源 图5 Q 开关电源箱 二、操作流程 1、开机 1） 打开“电源总开关MAINPOWER ”（见图2）； 2） 打开“水泵COOLER ”开关（见图2）； 注意：开机时打开“水泵COOLER ”后，须在1~2分钟内启动激光电源，防止结露损坏激光器。 3） 打开“计算机COMPUTER ”开关（见图2）； 4） 打开工控机主机电源开关（见图4）； 5） 打开“氦氖HE-NE ”开关（见图2）； 6） 打开“激光LAMP ”开关（见图2）； 7） 打开“扫描SCANNER ”开关（见图2）； 8） 打开激光电源上“电源开关”（见图3）； 9） 打开Q 开关电源箱上“Q 电源开关”（见图5）； 10） 按下激光电源上“启动/停止按钮”（见图3）； 11） 调节激光电源上“调节旋钮”到设定值（见图 3）； 12） 调节Q 开关电源箱上“频率调节旋钮”至频率设 定值（见图5）。 2、关机 关机次序与开机次序相反。 1） 调节“频率调节旋钮”至频率最小值（见图5）； 2） 调节“调节旋钮”到电压最小值（见图3）； 3） 按下“启动/停止按钮”（见图3）； 4） 关闭Q 开关控制箱“电源开关”（见图5）； 5） 关闭激光电源箱上的“电源开关”（见图3）； 6） 关闭“扫描SCANNER ”开关（见图2）； 7） 关闭“激光LAMP ”开关（见图2）； 8） 关闭“氦氖HE-NE ”开关（见图2）； 9） 关闭工控机主机电源开关或是工控机软关机； 10） 关闭“计算机COMPUTER ”开关（见图2）； 11） 关闭“水泵COOLER ”开关（见图2）； 注意： 在关闭激光电源后，还需让水泵工作1~2分 钟，让腔体内热量散掉，然后关闭水泵。切记不可在打开激光和激光电源电压小于规格值时让水泵长时间工作，这会对激光设备有损坏。 12） 关闭“电源总开关MAINPOWER ”（见图2）。 使用性 更改标记 数 量 更改单号 签 名 日 期 签 名 日 期 第2页 拟 制 审 核 共6页 日期 签名 批 准 第1册 第2页 电源开关 图4 工控机主机
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.激光打标机安全操作规程 正式版
激光打标机安全操作规程正式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。文档可以直接使用，也可根据实际需要修订后使用。 1目的 本规程用于指导操作者正确操作和使用设备。 2适用范围 本规程适用于指导本公司激光打标机的操作与安全操作。 3 管理内容 3.1 操作规程 3.1.1 开机前，必须启动外循环冷却水，否则将易损坏激光系统——聚光腔。 3.1.2 冷却系统出现故障时，不得开机工作。
3.1.3 除调试激光器输出能量大小及整机光路外，排除故障均应切断电源进行。 3.1.4 在高温天气季节里，使用频率较高时，每二周应更换冷却水一次。在低温季节里，每三周应更换一次冷却水，并作记录。 3.1.5 冷却系统若有漏水现象，应查明原因，堵漏后方可开机，水路软管不允许有弯折、堵塞现象。 3.1.6 本机在激光停止后，水泵还应运行几分钟，使激光器得到冷却。 3.1.7 当发现氪灯的电极附近严重发黑或在工作过程中预燃不能维持，此时应更换氪灯，更换氪灯应作记录。 3.1.8
目录 一、软件简介 (2) 1.1软件功能及特点 (2) 1.2驱动安装 (2) 1.3软件界面 (3) 1.3.1软件启动界面 (3) 1.3.2软件主界面 (4) 二、系统参数设置（必须与技术人员核实） (4) 2.1系统参数设置 (4) 2.2配置参数、标刻参数设置（其中粗框标识的是重要参数） (5) 三、基本操作 (6) 3.1文件操作（与大多数办公软件类似） (6) 3.1.1新建 (6) 3.1.2保存、另存为 (6) 3.1.3打开 (7) 3.1.4基本操作流程 (7) 3.2文本标刻 (7) 3.2.1固定文本标刻 (7) 3.2.2扇形文本标刻 (8) 3.2.3流水号标刻 (8) 3.3矢量图形标刻 (9) 3.4位图标刻(照片等) (9) 3.5条码标刻 (10) 附录： (11) 1、排版 (11) 2、文本标刻 (11) 3、填充 (12) 4、文本旋转(此功能适用于各类标记) (12) 5、流水号 (13) 6、放置到原点（即快速回零点） (13) 7、基本图形边框的填充 (14) 8、以阵列功能对目标线条进行加粗 (14) 9、条码标刻（以二维码为例，条形码更简单） (15) 10、照片标刻 (15)
一、软件简介 1.1软件功能及特点 1、自由设计所要加工的图形图案。 2、支持truetype字体，单线字体（JSF），SHX字体，点阵字体（DMF），一维条形码和二维条形码。 3、灵活的变量文本处理，加工过程中实时改变文字,可以直接动态读写文本文件和Excel 文件。 4、可以通过串口或网口直接读取数据。 5、还有自动分割文本功能，可以适应复杂的加工情况。 6、支持多达256支笔（图层），可以为不同对象设置不同的加工参数。 7、兼容常用图像格式（bmp,jpg,gif,tga,png,tif等）。 8、兼容常用的矢量图形（ai,dxf,dst,plt等）。 9、常用的图像处理功能（灰度转换，黑白图转换，网点处理等），可以进行256级灰度图片加工 10、强大的填充功能，支持环形填充 11、多种控制对象，用户可以自由控制系统与外部设备交互 12、直接支持SPI的G3版光纤激光器和最新IPG_YLP、IPG_YLPM光纤激光器 13、支持动态聚焦（3轴加工系统） 14、开放的多语言支持功能，可以轻松支持世界各国语言 1.2驱动安装 1、将驱动压缩包下载到桌面 2、连上USB线，打开设备开关 3、设备连接后打开设备管理器会显示如下图所示： 4、其中为激光打标机的板卡，在此项上单击鼠标右键，弹出以下对话框；
激光雕刻机常遇故障的解决方法 一、激光头不发光 1、按操作面板测试键观查电流表状态： ①没电流：检查激光电源电源是否接通、高压线是否松动或脱落，信号线是否松动； ②有电流：检查镜片是否破碎、光路是否严重偏移； 2、检查水循环系统是否正常： ①不通水：检查水泵是否损坏或没通电； ②通水：检查进水口、出水口是否接反或水管破裂； 3、能点射,能自检,发送数据不发光(检查电脑设置是否正确) 二、雕刻深浅不一或刻不深 1、检查水循环系统水流是否流畅（水管弯折或水管破裂）； 2、检查焦距是否正常(重新校正) 3、检查光路是否正常（重新校正）； 4、检查版材上铺纸是否过厚，水量是否过多（重新更正）； 5、检查横梁是否平行（调节两边皮带）； 6、检查镜片是否破碎（更换）； 7、检查镜片或激光管发射端是否受污染（重新清洗）； 8、检查水温是否高于30℃（更换循环水）； 9、检查激光头或聚焦镜是否松动（加紧）； 10、激光电流光强须达到8mA； 11、激光管老化（更换：保修期不收费）； 三、复位不正常 1、检查传感器是否沾灰、接触不良或受损（擦净传感器上的灰尘或更换）； 2、检查柔性导带数据线是否接触不良或损坏（修剪数据线重新拔插或更换数据线）； 3、检查地线接触是否可靠或高压线是否受损（重新接地或更换高压线）； 4、电机线接触不良。 四、漏刻 1、初始化不正确，已发送数据（更正）； 2、操作顺序颠倒（重新输出）； 3、静电干扰（检查地线是否脱落）； 五、清扫勾边错位、不闭合 1、编辑好的文件是否正确（重新编辑）； 2、所选目标是否超出版面（重新选取）； 3、检查软件参数设置是否正确（重新设置）； 4、电脑系统有误（重新安装操系统及软件）； 5、检查左右皮带松紧是否一致或后端皮带是否太松（皮带加紧）； 6、检查皮带或同步轮是否打滑、跳齿（加紧同步轮或皮带）； 7、检查横梁是否平行（重新调节左右皮带）； 六、电脑不能输出 1、检查软件参数设置是否正常（重新设置）； 2、雕刻机是否先按定位起动再输出（重新输出）； 3、检查机器是否事先没复位（重新更正）；
工艺文件 编号 阶段标记 S 工艺文件 工艺文件 激光打标机操作规程 共（1）册 第（1）册 编 制 校 对 审 核 标 检 批 准 内部 会签
一、安全注意事项 1. 本系统的操作人员必须已接受上岗前培训； 2. 硬件装置各部分应严格按照说明书并由专业人员进 行组装、调试，勿擅自移动各组件； 3. 激光器正常工作期间，标记机内不得增设任何零件及 物品，不得在光具座密封罩打开时使用本标记系统； 4. 激光器开机过程中严禁直视出射激光或反射激光 ，作 业时操作者应佩戴防护眼镜； 5. 注意电器安全，保证电源保护线良好接地； 6. 机器周围严禁堆放杂物，严禁易燃易爆品置于激光束 可能照到的地方。 使用性 更改标记 数量 更改单号 签 名 日期 签 名 日期 第1页 拟制 审核 共6页 日期 签名 批准 第1册 第1页 电动升降架 控制柜 工作台 冷水机 光具座 工控电脑
更改标记 数量更改单号 签 名日期 签 名 日期 第2页 拟 制 审核 共6页 日期 签名 批准 第1册 第2页 二、操作流程 1、开机 1） 打开“电源总开关 MAINPOWER ”（见图2）; 2） 打开“水泵 COOLER ”开关（见图2）； 注意：开机时打开“水泵 COOLER 后，须在1~2分钟 内启动激光电源，防止结露损坏激光器。 3） 打开“计算机 COMPUTER ”开关（见图2）； 4） 打开工控机主机电源开关（见图 4）； 5） 打开“氦氖HE-NE ”开关（见图2）； 6） 打开“激光LAMP ”开关（见图2）； 7） 打开“扫描SCANNER ”开关（见图2）； 8） 打开激光电源上“电源开关” （见图3）； 9） 打开Q 开关电源箱上“ Q 电源开关”（见图5）； 10） 按下激光电源上“启动/停止按钮”（见图3）； 11） 调节激光电源上“调节旋钮”到设定值（见图3）； 12） 调节Q 开关电源箱上“频率调节旋钮”至频率 设定值 （见图5）。 使用性 图2 控制电源箱 mjk 幅示灯 总 4财停 丄 开工 图3激光电源 图4工控机主机 图5 Q 开关电源箱 2、关机 关机次序与开机次序相反。 1） 调节“频率调节旋钮”至频率最小值（见图 5）； 2） 调节“调节旋钮”到电压最小值（见图 3）； 3） 按下“启动/停止按钮”（见图3）； 4） 关闭Q 开关控制箱“电源开关”（见图5）； 5） 关闭激光电源箱上的“电源开关” （见图3）； 6） 关闭“扫描SCANNER ”开关（见图2）； 7） 关闭“激光LAMP ”开关（见图2）； 8） 关闭“氦氖HE-NE ”开关（见图2）； 9） 关闭工控机主机电源开关或是工控机软关机； 10） 关闭“计算机 COMPUTER ”开关（见图2）； 11） 关闭“水泵 COOLER ”开关（见图2）； 注意： 在关闭激光电源后，还需让水泵工作 1~2分钟, 让腔体内热量散掉，然后关闭水泵。切记不可在打 开激光和激光电源电压小于规格值时让水泵长时 间工作，这会对激光设备有损坏。 12） 关闭“电源总开关 MAINPOWER ”（见图2）。 图1控制器柜 水泵氧眾裁光计电海总开关
前言 感谢您购买正天数控激光雕刻机,该设备是光、机、电一体化的高科技产品。为了您能更好的使用及维护该设备,请仔细阅读说明书,并按照说明书的步骤操作。 本手册详尽介绍了设备的特点、结构、安装调试、操作流程及日常维护保养与安全注意事项等方面的知识。选用本公司配套ACE软件的用户,请在“软件使用手册”中查看软件的使用方法及具体参数。使用时如有解决不了的故障,请与本公司当地售后服务中心联系,我们时刻为您贴心服务。 重要声明! 因使用不当或不遵守操作规程引起的任何损失,公司概不负责。 本手册最终解释权归北京开天科技××公司所有,公司保留修改本手册中一切资料、数据、技术细节等的权利。 北京正天恒业数控技术××公司 2019.01.06 安全注意事项 ★在操作设备之前,用户务必认真阅读本操作手册,严格遵守操作规程。 ★激光加工可能存在风险,用户应慎重考虑被加工对象是否适合激光作业。 ★加工对象及排放物应符合当地的法律、法规要求。 ★本设备使用四类激光器(强激光辐射,该激光辐射可能会引起以下事故:①点燃周边的易燃物;②激光加工过程中,因加工对象的不同可能会产生其它的辐射及有毒、有害气体;③激光辐射的直接照射会引起人体伤害。因此,设备使用场所必须配备消防器材,严禁在工作台及设备周围堆放易燃、易爆物品,同时务必保持通风良好。
★设备所处环境应干燥,无污染、无震动、无强电、强磁等干扰和影响。工作环境温度10-35℃,工作环境湿度5-95%(无凝水。 ★设备工作电压:AC220V,50HZ。当电网电压不稳或不匹配时,禁止开机。 ★雕刻机及其相关联的其它设备都必须安全接地,方可开机操作。 ★设备在开机状态下,必须有专人值守,如出现异常状况应立即切断所有电源,并积极采取相应措施;人员离开前必须切断所有电源,严禁擅自离开。 ★严禁在设备中放置任何不相干的全反射或漫反射物体,以防激光反射到人体或易燃物品上。 ★设备应远离对电磁干扰敏感之电气设备,可能对其产生电磁干扰。 ★激光设备内部有高压或其它潜在的危险,非专业人员严禁拆卸。 D系列激光雕刻机使用说明及维护手册I 目录 第一章D系列激光雕刻机简介 (1 1.1. 机器外观 (1 1.2. 随机配件 (2 1.3. 产品特点 (2 1.4. 主要技术参数 (3 1.5. 计算机配置要求 (5 第二章机器的安装调试 (6 2.1. 激光器的安装 (6
激光雕刻技术 摘要: 概述了激光雕刻机的发展历史和现状, 对CO2激光器,Nd: YAG激光器性能进行介绍，以及新型激光雕刻技术-准分子激光雕刻的特性和加工特点。最后, 总结三种激光雕刻技术各自的应用领域, 指出了激光雕刻的研究方向。 关键词: CO2 激光器; Nd: YAG激光器; 准分子激光雕刻; 网辊 激光自1960年问世后, 很快在生产中得到应用。其后,随着对有关基本理论研究的不断深化。各类激光器件不断地发展, 使其应用领域也不断拓宽, 应用规模逐渐扩大, 所获得的社会效益和经济效益更加显著。 作为高科技之一的激光技术, 是20世纪科学技术发展的重要标志和现代信 息社会光电子技术重要支柱之一。激光技术不仅受到技术先进国家的高度重视, 而且也受到许多发展中国家的高度重视, 并给与大量的投入。20世纪80年代以来, 在很多国家, 政府都把激光技术列为国家级发展计划。例如, 英国的阿维尔几乎阿!, 美国的激光核聚变计划.日本的激光研究五年计划! 等。这些计划的实施使激光技术得到迅速发展, 且已经形成了一个生机勃勃的新兴产业。与此同时, 激光技术的发展大大促进了多种技术、学科、多种生产水平的进步和提高, 影响之大,举世瞩目。 国外的柔性版印刷使用激光雕刻的陶瓷网纹辊已多年, 其成功的关键是质量。激光雕刻机能在印刷滚筒上刻出全无接缝的连续图案。然而, 对非连续图案的印件来说, 激光雕刻的印版和滚筒的价格就显得高了一些。尽管印版和滚筒的使用寿命长和印刷质量高等优点能补偿较高的制版费用, 但成本高仍然可能延 缓激光雕刻技术的发展。目前, 质量仍然是个重要因素, 但重点已转到生产率上。由于印刷厂要求高线数的网纹辊,而且雕刻质量要好, 雕刻网纹辊就要花很长时间。既要提高质量,又要降低成本, 这就要求改进激光雕刻技术, 提高激光雕刻的速度。在这方面已取得了可喜的成就。原则上说, 用激光在包覆有陶瓷的辊子上雕刻网格图案是容易的。把陶瓷辊放在车床上并使之旋转, 把一束激光聚焦在辊子表面上, 并使激光束沿辊子长度方向移动, 同时使激光束不停地开和关。这样, 辊子上就会布满小孔。所形成的网格大小和图案取决于许多可变因素。对上胶辊之类的粗网格雕刻来说, 只要对上述工艺稍作改进就行了。然而, 对高质量的网纹辊雕刻来说, 那就完全是另一回事了。柔性版印刷厂需要的是给墨性能始终如一的网纹辊。首先, 这意味着, 网格形状要均匀一致, 容积差要减至最小。网格图案也一定要规则, 以保证传墨均匀, 特别是印实地版时。 在激光技术中激光雕刻技术是较常见的。激光雕刻有三种方式: CO2 激光雕刻, Nd: YAG 激光雕刻准分子激光雕刻。这三种激光雕刻技术都在某些方面体现了它们各自的特性和优点, 所以有不同的应用领域。 20世纪70年代后期, Buekley和Jenkins开始研制激光雕刻网纹辊。在此之前, 大部分采用气体二氧化碳作为激光介质, 用CO2 激光器雕刻陶瓷网纹辊。二氧化碳激光雕刻的网纹辊在很大程度上满足了柔性版印刷业的发展需要, 特别是包 装印刷业发展的要求. 可以说激光雕刻的陶瓷网纹辊在柔性版印刷机中的成功应用, 是这些年来 柔性印刷发展如此迅速并能与胶印和凹印方式形成竞争局面的重要因素之一。二氧化碳激光雕刻机经过3个发展阶段: 第一代二氧化碳激光雕刻机实际上是用激光作为光笔的放大尺, 用一脚踩开关
SD-20A 光纤激光打标机 使用说明书安装、使用产品前请阅读使用说明
感谢您使用珊达科技公司光纤激光打标机! 请在使用光纤激光打标机前仔阅读此说明书! 第一章概述 1.1光纤激光打标机简介 激光打标机是利用激光束在各种物质表面打印上永久的标记。 激光打标机的效应主要是： 1、通过激光光能对目标物质表层的蒸发而露出物质深层； 2、通过激光光能导致表层物质的化学物理变化而"刻"出所需图案文字； 3、通过激光光能烧掉部分物质，从而显出所需刻蚀的图案、文字。 光纤激光打标机主要由：光纤激光器、振镜（打标头）、软件控制板卡、工控电脑、机箱机柜、放工件的水平台等组成。 1.2光纤激光打标机工作原理 是利用光纤激光器产生激光并用光纤导出激光然后配合光学高速扫描振镜进行工件标记的，其核心部件为光纤激光器。 光纤激光器采用掺稀土元素的光纤作为增益介质。由于光纤激光器中光纤纤芯很细，在泵浦光的作用下光纤极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”。因此，当适当加入正反馈回路构成谐振腔便可形成激光振荡。另外由于光纤基质具有很宽的荧光谱，因此，光纤激光器一般都做成可调谐的（既其波长在一定围可以调节），在打标时可以标记出几种颜色（对应材质）。 1.3特点如下： 1.SD-20A光纤激光打标机采用光纤激光器，寿命可达10万小时，性能优越世界排名靠前。 光束质量高，为基模（TEM00）输出，聚焦光斑直径不到20um。发散角是半导体泵浦激光器的1/4。单线条更细，特别适用于精细、精密打标。 2.体积小，耗电量小，整机耗电不到500W；置风冷冷却方式，抛弃了笨重的水冷机组，占地面积更小，安装更简便，真正做到了节能和便携。 3.电光转换效率高，简单易用，无须光学调整或维护，结构紧凑，系统集成度高，故障少。 4.无需进行任何维护，使用寿命长，适用于恶劣环境工作。 5.加工速度快，是传统打标机的2-3倍，光学扫描振镜，激光重复频率高，高速无畸变。
激光打标机参数设置注意事项 材质不同，激光打标机参数要求也不同，下面是各种材质的激光打标加工参数： 1、五金类（不绣纲、铝、铁、铜、电渡等),有一般的激光打标及特殊的的激光打标。 一般的激光打标：要求线条均匀,字符清晰,激光焦点应在待加工产品的表面, 特殊要求时的激光打标。(不锈钢打黑色效时、及金属的深度雕
刻等） 1>打黑色：采取偏焦方法，焦点偏上约5MM。线间距要密一些，约0.02MM，频率稍微加大,根据产品材质，可以取消绕边。 2>深度雕刻:加大能量,速度减少些，多次打标，填充两次，现次的填充线垂直。 2、塑胶类(PC料、线路板、喷油、电渡等） PC料、线路线板电渡之类的产品电流不可太大,以免烧坏里层的材料。为避免激光太强，可以调整工作台高度，将加工面置于激光的焦点下方2-3MM的高度. 喷油之类的产品,频率需比五金类产品高,一般采取一种填充方式，特殊类产品(如表层喷白色油漆的)则采取两次填充方式，一种填充线间距密一些，另一种填充线间距稀一些。 3、橡胶类（如手机按键） 无底色的橡胶产品:只需一次填充,把表层油墨雕干净,保持字符清晰即可. 有底色的橡胶产品,即喷有两层以上的油墨,只需把最上层的油墨处理干净,露出底下一层颜色(常见有红色、黄色、白色、蓝色等),需用两种填充,频率加大。(橡胶产品一般打标完成后，需用工业洒精擦拭.)
激光打标机加工产品需注意的参数： 1、速度:指当前加工参数的标刻速度.速度此值越小,打标输出的点越密,反之,打标输出的点越疏. 2、功率（能量）：功率越大，标刻的越深，五金产品会发黄，反之，标刻的越浅，可能线条不明显、不清晰。 3、频率：此参数设置激光发出产生频度,此值越大,则激光产生的越快,点越密,光的强度就越弱;反之,点越疏,光的强度就越强。 4、开始延时：标刻开始时激光开启的延时时间,此值太大,会导致起始段缺笔的现象.太小,会在开始标刻时出现“火柴头”的现象. 5、结束延时：标刻结束时激光关闭的延时时间，太大，会出现“火柴头”现象，太小，会在标刻完毕时出现不闭合现象。 6、拐角延时：指标刻时每段之间的延时时间.设置适当的拐角延时参数可以去除在标刻直角时出现的圆角现象,但如果拐角延时太大

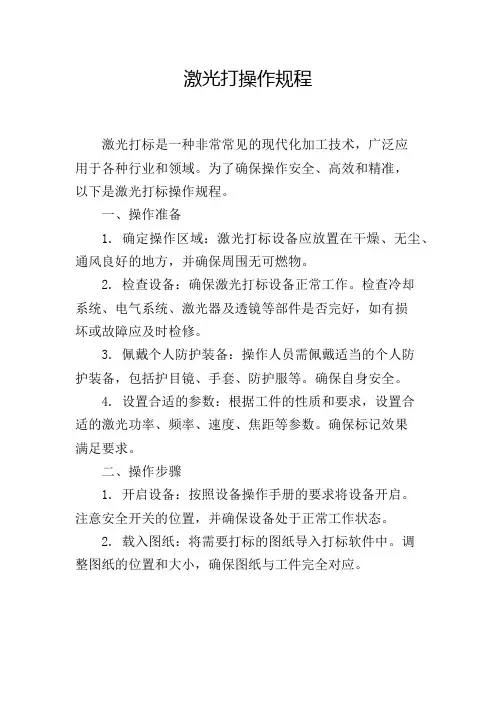

激光打标机操作规程 一、操作 1.1激光打标机开启顺序 急停开关——控制开关——电脑——激光开关 1.2激光打标机关闭顺序 激光开关——控制开关——急停开关——电脑 1.3焦距调整及光学参数的校正 准备一块平整的金属板——将金属板平放在工作台上——打开打 标软件——添加默认文本并选中——勾选选择加工、连续加工后开 始标刻——上下——摇升降手柄，找到激光作用在金属板上的最强 点——停止标刻后手动将外红光点重合到内红光点上 二、机器日常操作维护注意的问题 2.1日常操作注意事项 a)避免用眼睛直视激光。 b)在可控制区内使用激光，并加警示标志。 c)未经许可不得使用，只许有受过专业培训的人员操作。 d)尽量避免激光头的高度与人眼睛高度相等。 e)注意激光加工环境的通风或排气状况。 f)因机器内有激光和高压部分，非专业人员严禁擅自拆开机器。 g)场镜要用专业的擦镜纸来擦拭，使用99%以上纯酒精擦拭,擦拭 后镜片等酒精完全挥发后才能安装。 h)注意保护激光器的输出场镜，避免工作过程中产生的烟雾溅射
谢谢观赏 谢谢观赏 到场镜外表面，防止场镜外表面被污染，必须配备抽烟设备，场镜如果被污染，功率会下降，这时可用脱脂棉或擦镜纸蘸无水酒精轻轻擦拭场镜外表面。 i)严禁设备中放置任何不相干的全反射或漫反射物体，以防激光 直接反射到人体或易燃物品上。 j)在机器工作过程中，必须有人值守，特别是对易燃材料进行特殊打标，以防发生异常或起火。非经正常培训过的操作人员不得操作机器，或任何操作人员都不得违规操作，由此造成的任何损伤，我公司将不承担责任。操作员必需随时观察机器工作情况。由于此类激光是不可见光，工作时要注意安全，设备附近2米范围内严禁放置易燃、易爆物品，以防激光偏位发生火 灾。 k)如果机器出现故障或发生火灾请立即切断电源。 l)当环境相对湿度超过80%时，不要进行工作，否则将影响机器寿命，或损坏电子电路。 2.2维护保养 a)光学镜片的清洁 b)拆取下场镜，吹去表面的浮尘；再用脱脂棉醮酒精轻轻擦 试，擦拭完毕后原样装回即可。镜片应轻轻擦拭，轻拿轻放，防止跌落。擦镜片时，不可来回擦，更不可用精糙材料擦，由于镜片表面镀有特殊金属膜，薄膜损伤将导致激光能量大量衰
激光雕刻机故障处理方法及其操作指南 一、激光雕刻机常见故障及其处理方法 (1)怎样省时间 在大量制作同规格的小尺寸产品时(比如75X25mm的胸牌)，X方向最大宽度应小于300mm，这样可以使激光头的往反速度较快，从而提高速度。在雕刻点阵图时，可适当降低分辨率，以加快速度。另外，激光机加工深度与功率、速度成正比，即同功率情况下速度越快雕刻深度越浅，反之则越深，这样就应尽量提高速度和功率来缩短时间。 (2)怎样避免废品 一般激光雕刻机的标准配置中有红光定位设备。在加工不规则产品时，应首先用红光定位观察雕刻位置是否准确，再正式进行加工。对于以前没有见过的材料，应遵循功率由低到高的原则。 (3)机器无激光 先检查激光雕刻机上盖、前门的磁性开关及其线路有无松动、脱落(山东有个用户，第一天晚上下班前，把机器从里到外擦干净了，第二天早晨发现机器不发射激光了，经检查是擦机器时使磁性开关线路脱落造成的)。再检查反射、聚焦镜片有无问题(北京一用户擦拭反射镜片后，没有拧固定螺丝，致使镜片松动，而造成无激光)。如不是以上原因，必须与维修人员联系，请不要自行处理。 (4)大面积雕刻、切割时深浅不一 这是由于激光光路不正造成的。只要把光路调正就行了(在购机时有专门培训)。 (5)刻字体变形 A、若机头小车滑轮严重磨损后，造成机头小车松动，则更换滑轮。 B、若Y轴方向左右两侧皮带张力不一样，则调整Y轴后端的六角螺丝至张力一致。 C、若X轴左侧从动轮磨损，则更换从动轮。 D、若X轴电机故障，则更换电机。 E、若X轴电机与皮带轮的紧固螺丝松动，则拧紧螺丝。 (6)雕刻机乱刻，内存接触不良或损坏。重新安装内存或更换内存。 (7)计算机接口要设置为SPP (8)激光雕刻机数据线要远离干扰源 (9)计算机与激光雕刻机最好用同一个插座，以避免出现电位差。 (10)功率突然衰减一半为激光管故障，只能返厂维修。 (11)激光雕刻机功率逐渐衰减 首先应检查反射镜片及聚焦镜片是否干净，光路正不正。如无问题，应及时与维修人员联系。 (12)在大面积雕刻切割时，出现深浅不一的情况如不是材料问题。则一定是光路不正。 (13)激光雕刻机的自动测焦棒失灵 多是由于与其连接的扁平电缆线损坏造成，更换后可正常使用。 二、激光雕刻机简单操作指南 加工文件编排完毕后即可选择加工位置，并使用软件高速加工速度、加工强度及加工精度。如进行影像加工，还要设制相应的网格，调整结束后先输出边框，以确定工件在台面上的位置，然后放置工件，工件放好后按软件中的输出（打印）键，并等待激光雕刻机接收文件，雕刻机接收到文件后便可按开始键进行曲红光定位（红光定位：正式加工前打开机盖，按开始键进行文件输出，此时激光管不发射激光，可观察加工位置是否准确，以避免因定位不准产生废品），然后再按开始键加工。 注意事项
