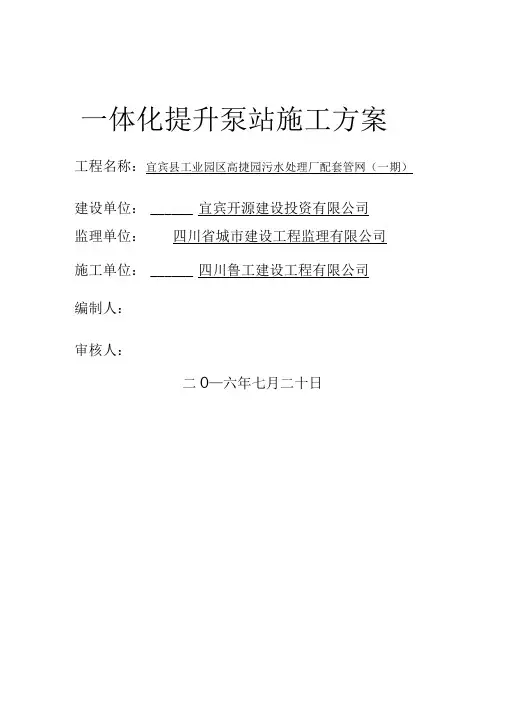

一体化提升泵站施工方案
工程名称: 宜宾县工业园区高捷园污水处理厂配套管网（一期）建设单位: 宜宾开源建设投资有限公司
监理单位: 四川省城市建设工程监理有限公司
施工单位: 四川鲁工建设工程有限公司
编制人: 审核人:
二O—六年七月二十日
目录
一、编制依据 (1)
二、工程概况 (1)
三、主要施工方法及施工工艺 (2)
1、工艺流程图： (2)
2、泵坑开挖 (3)
3、垫层和水泥底板 (3)
4、泵站的放置和吊装 (5)
5、安装井筒 (7)
6、管道接口连接 (9)
7、回填 (9)
8、液位计安装 (11)
9、水泵安装 (11)
10、粉碎性格栅机安装 (11)
四、质量保证措施 (12)
五、工期保证措施 (13)
六、安全措施 (15)
七、环保措施 (16)
、编制依据
1、施工图纸；
2、工程勘察报告；
3、《给水排水管道工程施工及验收规范》GB502068-2008
4、《给水排水构筑物工程施工及验收规范》GB50141-2008
5、《泵站施工规范》SL234-1999
6、《水利水电工程施工测量规范》SL52-93
7、《水工建筑物岩石基础开挖工程施工技术规范》SL47-94
8、《泵站安装及验收规范》SL 317－2004
9、《现场设备、工业管道焊接工程施工及验收规范》 (GB50236-98)
二、工程概况
1 、该污水提升泵站内设置潜污泵：Q=160m3/h,H=20m,N=15kW^ 3台，
2 用1备;粉碎性格栅：B=0.8m,e=20mm,N=3.7KW,台。进水管管中心标高为293.3m, 停泵液位为291.00m,第一台泵启泵液位292.5m,第二台泵启泵液位293.36m.溢流管管径为DN600管中心标高为296.26m。
2 、工期要求：2个月(拟自2016年9月15日至2016年11月13日)。
3 、质量要求：合格。
4 、本工程基础持力层选用中风化砂岩，地基承载力特征值fak >560kpa。
