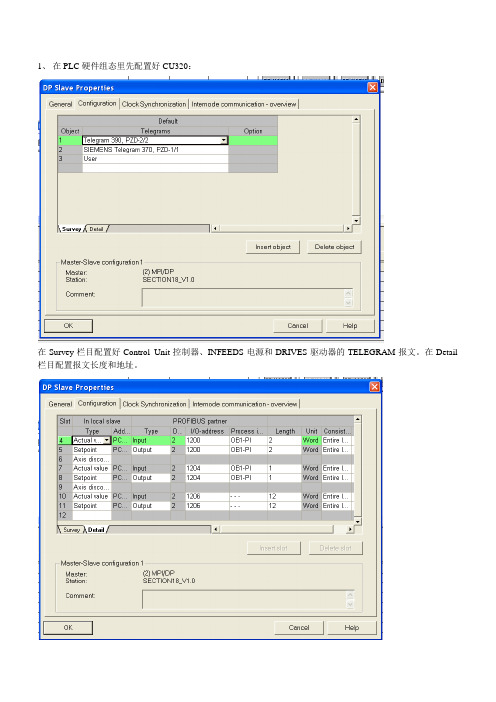

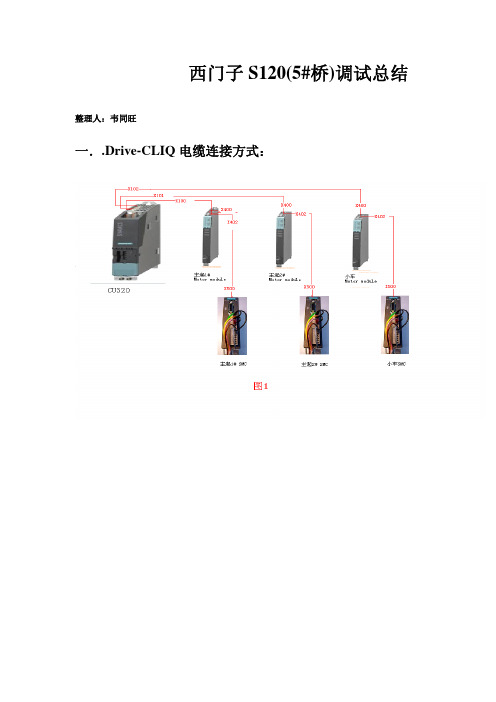

1、在PLC硬件组态里先配置好CU320：
在Survey栏目配置好ControlUnit控制器、INFEEDS电源和DRIVES驱动器的TELEGRAM报文。在Detail栏目配置报文长度和地址。
2、配置完成后编译并保存，在Step7中会自动生成一个伺服配置：
3、双击在STARTER中打开所配置的伺服，选择ONLINE,在线前需要将CU320的DP拨码设置成和硬件组态中定义
的一致。
4、在线后左边栏目中会出现AutoConfiguration选项，点击后选择Servo后会自动生成一个基本配置（包括
ControlUnit控制器、INFEEDS电源和DRIVES驱动器,参数是自动读取上来的），首先需要对INFEEDS和DRIVES 配置CONFIGURATION（默认既可）：
5、
6和DRIVES中的一些参数EXPERT—-EXPERTLIST:
7、INFEEDS:P10–0READY;1—QUICKCOMMISSIONING(修改某些参数时需要在1状态，修改完成后需要改为
0),P210Driveunitlinesupplyvoltage驱动器实际供电电压可能和选型不一致。
8、DRIVES:Changeparameterp1821ifneedtochangedirection，
p2571formaxspeed,p2572foraccelerationadjust，p2573fordecelerationadjust，p2585jogspeed
如果采用手动方式，需要在Configuredriveunit窗口中逐步配置，并修改以上的参数。
9、报文配置(包括控制器、电源和驱动器)：COMMUNICATION--PROFIBUS
10、
11、配置结束后再执行一次DOWNLOAD到PG和ROM。
12、基本控制JOG方式:COMMISSIONING–CONTROLPANEL(必须在ONLINE)
13、
14、设置原点：在HOMING弹出界面中按照需要的方式设置，设置完成后可以看到REFERENCEPOINTSET左边
状态灯变成绿色。
15、原点设置完成后，再次下载（将原点设置保存到ROM中），断开PC控制，由PLC通过正确的报文来控制。
遇到的问题和解决方法：
1、出现SMARTMODE和不支持同步方式的报警：
需要在TOPOLOGY界面里将set和actual的树形结构变成一致（下面截图为离线状态，连线后会同时出现set 和actual的比较画面）。
2、出现
3、出现controlpanel中（可
以将fb13的NW10中的L0.0BYTE2结构
4
5
6
7、
将P2507参数写数值2，将当前位置置0，并将偏移值写入P2525。
8、
下面指令是将变化写入到ROM 中： 参考点设置方法参考文档S120通过111报文实
现基本定位功能.pdf （P9-15）
绝对值编码器的回零方式有3种：
1. 主动回零
2. 直接设置参考点：激活定位功能，接通运行使能P840，激活设置参考点命令P2596，将当前位置设置为
P2599中的数值（比如0）。
3. 被动回零：启动寻零位，让伺服运动（JOG 或MDI ），当P488/489定义好的快速输入接通，将当前位置
设为0。
以上3中方法，只有第一种方法可以掉电保存。
实际电流值（扭矩）的转换：
PCD_RD.RD_PCD.Torque （通过报文读来的电流/扭矩数值，可设置）/4000H （4000H 对应100%），这个比数代表着实际扭矩和设定的基值电流/扭矩（基值电流在P2002中设置，默认是100A ；参考扭矩在P2003中设置，默认是1NM ）的百分比。
S120的一些常用参数：
实际速度，电流，扭矩显示值（平滑处理过，100ms ），未处理的过程实际值为r63,r68,r80
速度，电压，电流，扭矩，功率，角度和加速度的基值：
PLC ?S120的报文（telegram111）：
S120?PLC 的报文（telegram111）：
1.
2. 1.
3. 当P1215=1或者3，下面这些信号的丢失都会导致抱闸关闭：
p0844,p0845orp0852orasaresultofafaultwithOFF2response
4. 如果导入的配置中选了"noholdingbrakepresent"，系统会自动识别抱闸的类型，如果检测到抱闸，将自动
将配置改为"motorholdingbrakeasforsequencecontrol".
5. 如果使用的是电机内部抱闸，P1215不能设为3.
6. 如果使用的是外部抱闸，P1215=3,且必须指定给r0899.12一个外部信号。
7. Whenthefunctionmodule"extendedbrakecontrol"isactivated(r0108.14=1),r1229.1shouldbeinterconnec
tedascontrolsignal.
8. Theparametercanonlybesettozerowhenthepulsesareinhibited.
9. Theparameterization"nomotorholdingbrakeavailable"and"SafeBrakeControl"enabled(p1215=0,p9602=1
,p9802=1)isnotpracticalifthereisnomotorholdingbrake.
10. Theparameterization"motorholdingbrakethesameassequencecontrol,connectionviaBICO"and"SafeBrake
Control"enabled(p1215=3,p9602=1,p9802=1)isnotpractical.
如果使用的是安全抱闸继电器，第二个选项必须设置为Brakecontrolwithdiagnosticsevaluation 。 如果使用的是普通抱闸继电器，第二个选项必须设置为Brakecontrolwithoutdiagnosticsevaluation 。
户可在此自
行指定报文
内容
参考Adobe Acrobat 7.0 Document
p2571EPOSmaximumvelocity
Changeable:UT
Calculated:- Accesslevel:1 Datatype:Unsigned32
Dynamicindex:- Functiondiagram:3630 Object:SERVO(EPOS),VECTOR(EPOS) Pgroup:Basicpositioner Version:2603900 Groupofunits:-
Unitselection:- Notformotortype:-
Expertlist:1 Min
Max Factorysetting
1[1000LU/min]
Description:
Dependence:
Themaximumvelocityforthebasicpositionershouldbealignedwiththemaximumspeed/velocityoft hespeed/velocitycontroller:
Rotaryencoders:
p2571[1000LU/min]=min(|r1084|,|r1087|)[1/min]xp2505/p2504xp2506/1000
Linearencoders:
p2571[1000LU/min]=min(|r1084|,|r1087|)[m/min]xp2503/10[m]
P2571
Y----15A,3000RPM72000
T----15A,3000RPM72000
X----8A,6000RPM100000
