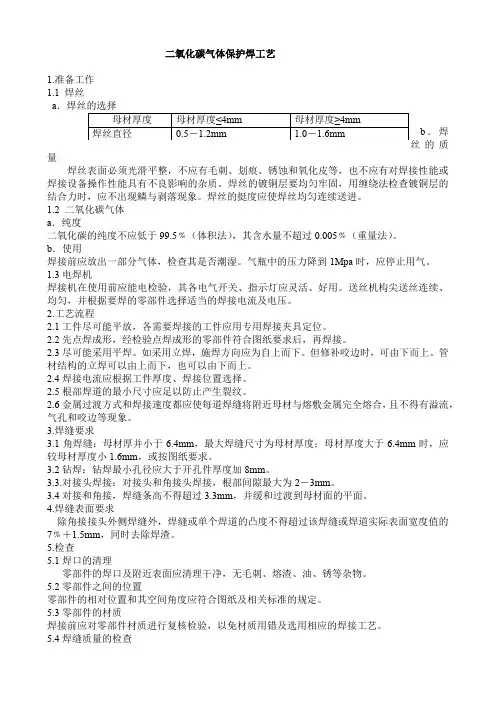

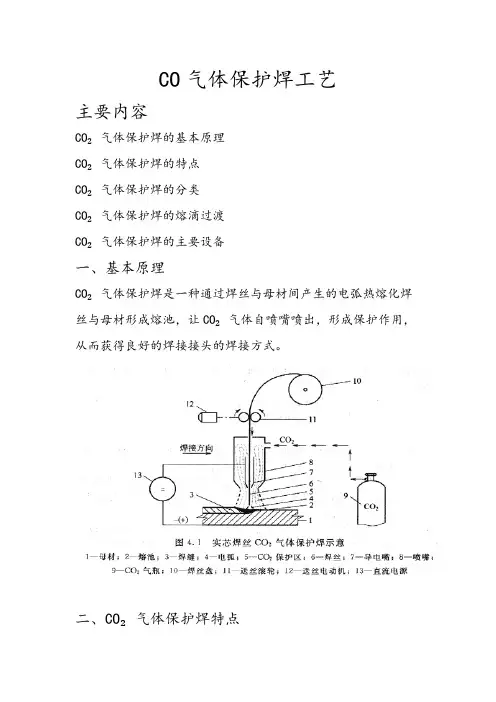

C O2气体保护焊工艺标准
1.说明
1.1.本标准适用于一般低碳钢，普通低合金结构钢的CO2气体保护焊加工。
1.2.在图样、工艺指导卡无要求的情况下，可执行本标准的规定。
1.3.焊工必须经过二氧化碳气体保护焊理论学习和实际培训，经考核并取得相应合格证
书，方可从事相应的焊接工作。
2.准备工作标准及工艺纪律
2.1准备工作标准
2.1.1 焊工应分为高级、中级、初级。不同级别的焊工可从事不同产品的焊接，高级焊工可
2.1.3 认真熟悉焊件的有关图样，清楚有关的焊接工艺指导卡，清楚焊接位置和技术要求，
穿戴好劳动保护用品。
2.1.4 检查有关的焊接设备。
a)检查电源线有无破损。
b)检查地线接地是否可靠。
c)检查导电嘴是否良好。
d)检查送丝机构是否可靠。
e)检查二氧化碳气瓶送气系统（气瓶压力表、气带、预热器、气阀）是否安全可靠。
f)检查干燥剂是否应该更换。
2.1.5 按当日生产任务量准备好足够焊丝，焊丝装入焊丝盘轴之前，必须将焊丝上的油污、
锈迹清除干净。将焊丝插入焊丝插口处，用手动送丝将焊丝送到焊枪前端。焊枪安装与丝径相吻合的导电嘴后，再拧紧喷嘴。
2.1.6 焊件在翻转和搬运过程要避免将装饰面碰伤，不能在钢件的非焊缝区引弧，焊接时要
将施焊工件放稳，做到安全可靠，最好处于水平船型位置施焊。
2.1.7 认真检查焊缝坡口及装配间隙是否合乎图样要求。认真检查焊件外装饰面是否有磕
碰、划伤的地方，将情况及时反馈给质检员。得到明确的指示后方可进行焊接。2.1.8 检查焊口两边10～20mm范围内，是否有不允许存在的气割渣、铁锈、油污、定位
2.2
2.2.4本工序责任人是焊工，承担此工序全部责任。
3.操作过程标准及工艺纪律
3.1操作过程标准
a)在试件上调整焊接规范，焊接规范参见表2～表6。
b)对于不要求控制焊接变形的工件，例如埋件尽量采用大的焊接规范，提高生产率，
I型对接接头焊接规范见表2。平角焊T型接头焊接规范见表3。
c)对于要求焊接变形较小的工件，例如焊接H型钢、箱型梁、桁架，尽量采用小的焊
接规范见表4。
d)薄钢板件的对接标准焊接参数见表5。
e)角焊缝标准焊接参数见表6。
3.1.2 把焊枪对准需焊接工件的起始位置，按下焊枪开关，先开始送气，在经过一段前送气
延时后开始送丝起弧，并保持所设定的焊接电流、焊接电压值，进行正常的焊接，逆向施焊（左向焊法），便于观察熔池。
3.1.3 第二次再按下焊枪开关时，焊接电流、焊接电压、送丝速度即转入预设定的收弧电流
和电压值，直到焊枪开关放开，焊接电流快速下降，经过回烧延时后，电弧熄灭，滞后停气，完成焊接。
3.1.4 根据技术要求，重要件应采用与结构件厚度接近，尺寸为50x25mm左右的板材做引
小规范平角焊T型接头焊接参数表4
3.2
4.
4.1
1.6毫米以上焊丝，焊接厚板时应采用由下往上方法（参看图3，图4）
4.1.3 仰焊：采用较平焊小的电流和电压，气体流量要稍多一些（10～12升/分）。
4.1.4 焊接过程应尽量避免中断，当出现焊接故障和规范不稳定时应立即停止焊接进行检查
调试。
4.1.5 搭接焊缝的焊接条件；当上板为薄板时，对准A点。上板为厚板时，对准B点。见图5，图6。
4.2施焊工艺纪律
4.2.1 不按工艺文件规定的施焊方法去执行，造成产品质量不合格，给予罚款50－200元处
理。
4.2.2 不按工艺文件规定的工艺参数施焊，造成产品质量不合格，给予罚款50－200元处理。
4.2.3 本工序责任人是焊工，承担此工序全部责任。
5.焊接材料的选用标准及工艺纪律
5.1焊接材料的选用标准
5.1.1 CO2气体保护焊常用的钢材及配套用的焊丝牌号见表7
5.1.2钢件焊接的CO2气体质量应符合HG/T2537《焊接用二氧化碳》标准中优等品的要求，即其二氧化碳含量（V/V）不得低于99.9%，水蒸气与乙醇总含量（m/m）不得高于0.005%，并不得检出液态水。
5.1.3用于外装饰件、样件的CO2气体保护焊，最好采用含20％氩气的混合气进行焊接，
mm
5.2
200元
5.2.3本工序责任人是焊工和焊接班长，承担此工序全部责任。
6.结尾工作标准及工艺纪律
6.1结尾工作标准
6.1.1 按技术要求检查焊接质量。
a)焊缝表面质量检查标准见表8.
b)焊缝内部质量检验，利用超声波检验，按GB11345要求执行。
6.1.3出现气孔裂纹，利用碳弧气刨和角磨将缺陷清理干净，然后对焊接缺陷进行修补后交检。
6.1.4 履行相关检查手续合格后方可转到下序，在转序过程要避免焊件表面碰伤。
6.1.5 关闭设备，切断电源，将剩余焊丝，放置干燥、干净的地点存放。
6.1.6 整理设备、工具，清扫工作场地。
6.2结尾工作工艺纪律
6.2.1 不经质检人员同意或质检不合格，将焊件转到下序者，给予罚款50－200元处理。
6.2.2 在转序过程中碰伤焊件表面没能及时修补合格者，给予罚款50－200元处理。
6.2.3 工作结束不关闭设备和切断电源，给予罚款50－200元处理。
6.2.4 工作结束不清理工作场地，给予罚款20－100元处理
6.2.5本工序责任人是焊工，承担此工序全部责任。
表8
7.安全技术标准及工艺纪律7.1安全技术标准
7.2
重庆市国祥工贸有限公司 G X/JZ - CO2气体保护焊接基础要求 编制: 审核: 批准: 受控状态： 发放编号： 20 - - 发20 - - 实施 重庆市国祥工贸有限公司 重庆市国祥工贸有限公司
1.目的： 提高焊接工人的技术认知，规范焊接操作，避免焊接缺陷，提高焊接质量，为焊接工艺流程卡做准备。 2.范围： 适用公司内所有气体保护焊工段。 3.内容： 气体保护焊的工艺参数包括：焊丝直径，焊接电流，电弧电压，焊接速度，焊伸长度，气体流量，电源极性。 我们稍微一个不留神就会对焊缝造成缺陷，即费时又费力，关键是影响你自己的收益。 焊接时眼要准，手要稳，心要平，这是基本条件。 电流： 焊接电流的选择主要跟焊丝直径，焊件厚度，熔深要求，破口形式，熔滴过度形式有关。 电源外特性不变的情况下，改变送丝
速度电弧电压基本不变，焊接电流改变。电流决定送丝速度。 图例：电流对熔深起决定 性影响，电流越大熔 深越深。 每种焊丝直径 都有着合适的电流 范围。 60-130 (A) 1mm 80-160 (A）（本公司在使用） 100-180 (A） 140-260 (A) 电流过大时易烧穿、焊漏、产生裂纹、工件变形、飞溅多、余高凸起、明显感觉到焊枪在推自己的手跳跃的感觉使焊缝不能成型；电流过小时焊不透、夹渣、溶合不良、速度慢、熔深达不到。在保证质量的前提下尽量加大焊接电流来提高生产效率。 电压：
电弧电压影响熔滴过度，飞溅，短路频率，燃烧时间，熔宽，电流一定电压于熔宽成正比。 电压太小焊丝伸入熔池，影响电弧和焊缝易产生气孔;电压过大时会使熔宽增大伤害损害焊缝强度。 电弧电压要和焊接电流相匹配，合适才可以。 电压大时电流也要跟着上调到相应数值，反之电弧电压小焊接电流也要小。 电弧电压和 图例：焊接电流的计算 公式为： 焊接电流200 以下时U=+16±2 焊接电流200 以上时U=+20±2 焊伸长度： 焊伸长度=焊 丝直径的10-12倍 焊伸长度是导电嘴到焊伸末端。
编号：SM-ZD-90686 混合气体保护焊工操作规 程 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
混合气体保护焊工操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1．正确使用劳动防护用品，作业前必须穿戴好面罩、护套、脚套。遵守“焊工一般安全操作规程”。不熟悉本设备者禁止使用。 2．操作前，必须确认作业现场无易燃易爆物品，设备完好。焊机电源线、引出线及各接线点是否良好，罩壳齐全，焊机接地良好。 3．推电源闸刀开关时，身体要斜偏一些，且要一次推到位，然后开启焊机；停机时，应先关电焊机，后关控制电源闸刀开关。 4．开启气瓶阀门时，要用专用工具，动作要缓慢，操作者面部不要面对减压阀，但要仔细观察压力表的指针是否灵敏正常，移动氩保气瓶时，避免压坏焊机电源线，以免漏电事故发生。 5．禁止使用没有减压阀的氩保气瓶；气瓶用压力表、减
压阀必须按规定定期送交理化室进行校验，如不合格，必须立即更换，严禁再使用。 6．氩保气瓶中的氩保气严禁全部用完，氩保气瓶至少应留有不小于1Mpa的剩余压力，并挂上“空瓶”标识。 7．在人多的地方焊接时，应设焊接保护屏；如无保护屏，则应提醒周围人员不要直视弧光。 8．操作过程中，要密切注意焊缝的质量，发现问题要及时处理，焊接完后，切勿用手直接触及焊缝及其周围区域、以防烫伤。 9．焊接时，尤其是在容器内作业，如环境潮湿、空间狭窄及夏天出汗较多或阴雨天的情况下，都严禁使操作者自身成为焊接回路的一部分。 10．工作结束后，立即关闭氩保气瓶上的阀门，先关闭焊机。后切断电源，把焊接送丝机构小车放回原处，并清扫工作现场。 这里填写您的企业名字 Name of an enterprise

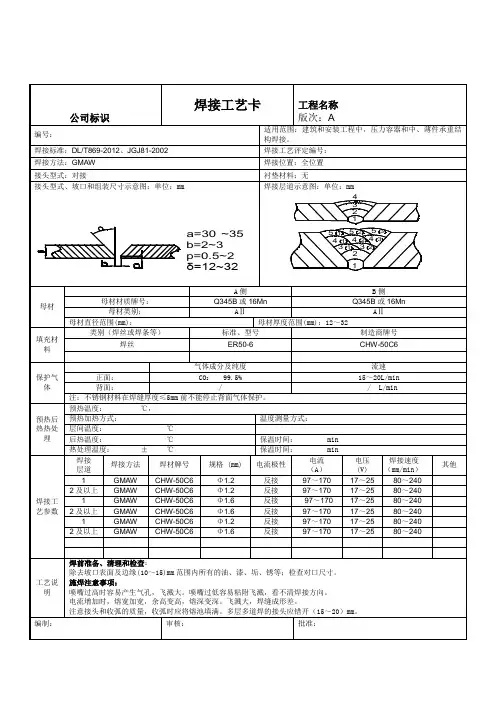

钢结构制作安装工艺规定 HOIST 二氧化碳气体保护焊焊接工艺规定 HSQB-1207-2008 2008年9月发布2008年10月实施 四川华神钢构有限责任公司 Sichuan Hoist Steel Structures Co., Ltd
二氧化碳气体保护焊焊接工艺规定 目录 第一节材料要求 (1) 第二节主要机具 (2) 第三节作业条件 (2) 第四节操作工艺 (4) 第五节质量标准 (14) 第六节成品保护 (14) 第七节应注意的问题 (15)
二氧化碳气体保护焊焊接工艺规定 适用范围：本工艺适用于钢结构制作与安装二氧化碳气体保护焊焊接工艺。工艺规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。凡各工程的工艺中无特殊要求的结构件的二氧化碳气体保护焊均应按本工艺规定执行。 第一节材料要求 7.1.1 钢材及焊接材料应按施工图的要求选用，其性能和质量必须符合国家标准和 行业标准的规定，并应具有质量证明书或检验报告。如果用其它钢材和焊材代换时，须经设计单位同意，并按相应工艺文件施焊。 7.1.2 焊丝焊丝成份应与母材成份相近，主要考虑碳当量含量，它应具有良好的 焊接工艺性能。焊丝含C量一般要求<0.11％。其表面一般有镀铜等防锈措施。目前我国常用的C0 2 气体保护焊焊丝是H08Mn2SiA，其化学成分见GBl300-77(表8-1)。它适用于焊接低碳钢和抗拉强度为500MPa级的低合金结构钢。H08Mn2SiA焊丝熔敷金属的机械性能详见GB8110-87《二氧化碳气体保护焊用焊丝》。 7.1.3 C0 2 气体纯度不低于99.5％，含水量和含氧量不超过0.1％，气路系统中应设置干燥器和预热装置。当压力低于10个大气压时，不得继续使用。 7.1.4 焊件坡口形式的选择 要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，节省焊材，提高劳动生产率，降低成本。一般主要根据板厚选择(见《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985—88)。 7.1.5 不同板厚的钢板对接接头的两板厚度差(δ-δ1)不超过表7.1.5.1规定时， 则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选择；否则应在厚板上作出如表中图示的单面a)或双面削薄b)，其削薄长度L≥3(δ-δ1)。 表7.1.5.1 较薄板厚度（δmm）≥2~5 >5~9 >9~12 >12 允许厚度差（δ-δ1）（mm） 1 2 3 4
氩弧焊机焊接铁的工件时为什么会起泡？ 在焊接的时候，要纯达到百分之九十九点九，风大焊接也要起泡，焊口不干净也容易起泡，氩气的气流量小也容易起泡。 氩弧焊焊接不锈钢为什么总起泡 不同于电焊，电焊焊接的时候是放在上面慢慢移动的，而氩弧焊焊接不锈钢的时候只需要“点焊”，就是靠自己的手一次次的点上去，电焊焊接的时候有焊条，而氩弧焊焊接的时候是用焊丝，焊接完后还要靠打磨，抛光才能漂亮的。。。 追问： 那我焊接的不锈钢管子的时候总有气泡，磨透几次重新焊都有气泡出现。走的快慢都一样，为什么还是有泡，焊口位置很干净的 焊接前是否进行了清理，为了保证，焊接前应将坡口两侧焊件表面清理干净，如有油污，可用酒精或丙酮擦拭，对表面要求高的要在适当范围内涂上调制的糊浆，一方飞溅 用直流正接 12mm厚钢板用混合气保护焊焊接时，CO2和氩气的比例应该是多少？ 看到一条人工焊接的焊缝，12mm厚钢板，混合气保护焊，焊接后焊缝很平整，基本看不到鱼鳞纹，和自动焊焊缝没有区别，基本不用打磨，想咨询一下混合气CO2和氩气的比例应该是多少，我让师傅试过纯CO2焊接厚板，电流大的情况下鱼鳞纹比较明显，焊缝平整度不够，必须进行打磨才能美观。 采用80%+二氧化碳20%的混合气，如果是350型，电流调在250以上，如果是500型，电流调在350以上，匹配合适的电压，达到过渡效果即可实现。（焊起来声音很小，几乎没有飞溅） 氩气和co2混合气比例要多少才能达到焊接最佳状态 Ar+CO?10-20%弧稳，熔池流动性好，飞溅小，比纯氩焊速高。 Ar+CO?25%焊3mm以下焊速快，变形小，飞溅小。 Ar+CO?50%焊3mm以上飞溅小，在立焊和仰焊时控制熔池较好。 Ar+CO?25%稳定，飞溅小，成型好。 不锈钢 Ar+CO?25%稳定，飞溅小，成型好。
二氧化碳气体保护焊作业指导书 1,目的和范围 本指导书规定了结构钢的二氧化碳气体保护半自动焊，混合气体保护半自动焊和药芯焊丝半自动电弧焊的工艺及操作应遵守的规则。 本指导书适用于一般机械及钢结构产品的二氧化碳气体保护半自动焊，混合气体保护半自动焊和药芯焊丝半自动电弧焊。 2，引用相关文件 GB/3375-94焊接术语 GB985-88气焊，手工电弧焊及气体保护焊，焊缝坡口的基本形式与尺寸。 WI0903-02钢结构手工电弧焊。 3，技术要求 3．1焊工 焊工须经二氧化碳气体保护焊理论学习和实践培训，经考核并取得相应的合格证书，方可从事有关焊接工作。 3．2焊接材料 3．2．1焊丝 3．2．1．1焊丝应符合《二氧化碳气体保护焊用钢焊丝》的规定，并有制造厂的质量证明书或合格证。 3．2．1．3应根据母材的化学成分和对焊接接头的机械性能的要求，合理选用焊丝。 3．2．1．3为提高熔敷速度，减少飞溅率，提高抗风能力；可选用药芯焊丝。3．2．1．4常用焊丝牌号为H08MnSi，H08Mn2Si，H08Mn2SiA。其中H08MnSi用于400MPa级结构钢件，H08Mn2Si及H08Mn2SiA用于500Mpa级结构件。H08Mn2SiA含S，P量比H08Mn2Si控制严，可用于要求更高的构件。 常用焊丝的化学成份见表1，熔敷金属力学性能见表2。 表1
表2 3．2．1．5常用焊丝直径规格有0.6,0.8,1.0,1.2,1.6mm等。 3．2．1．6焊丝按表面状态分为镀铜和未镀铜。常用镀铜焊丝，代号为DT。焊丝按交货状态分为捆（盘）状和缠轴，常用缠轴，代号为CZ。 3．2．1．7镀铜焊丝的最大含铜量不得超过0.5,焊丝表面应光洁无油污，无锈蚀以及无肉眼所能见到的镀层脱落。 3．2．1．8缠轴焊丝重量一般每轴为15～20kg。 3．2．1．9焊丝质量保证期，从出厂日标起，一般为半年。 3．2．1．10气保护药芯焊丝分类情况见表3，表4。按保护气体分，二氧化碳保护和自保护。常用二氧化碳保护。常用药芯焊丝类型为EF11-43；EF11-50；EF13-43；EF13-50。 表3
CO2气体保护焊作业指导书 一、设备与辅材选用 1、焊机我公司选用的是凯尔达KE-500逆变CO2气体保护焊机；适用范围：可以对低碳钢、低合金结构钢、高强度钢、普通铸钢等进行焊接。 2、焊丝选用焊丝共4种； a 、实芯焊丝ER50-6 直径?1.2、?1.6（天津大桥焊材）普板焊接及磨损件堆焊专用。 b、药芯焊丝LW-70 直径?1.6 （上海林肯电气）焊接截齿座专用 c、耐磨焊丝直径?1.6 （要求焊层硬度32～38HRC）焊接截割头、溜槽等耐磨盖面层专用 3、CO2气体选用瓶装液态CO2，每瓶内可装入(25 - 30)Kg液态CO2；每公斤液态CO2可释放510升气体，一瓶液态二氧化碳可释放15000升左右气体，约可使用10--16小时。 二、焊前准备规定 1、检查焊接电流：极性采用直流反级性接法。 2、检查送丝系统：推丝式送丝机构，确保送丝通畅无阻。 3、检查焊枪：检查导电咀是否磨损，若超标则更换。出气孔是否出气通畅。 4、检查供气系统：预热器、干燥器、减压器及流量计是否工作正常，电磁气阀是否灵活可靠。 5、检查焊材：检查焊丝，确保外表光洁，无锈迹、油污和磨损。检查CO2气体纯度（以正常焊接无气孔、飞溅小等为度），压力降至0.98Mpa时，禁止使用。 6、检查施焊环境：确保施焊周围风速小于2.0m/s。无易燃易爆等物品。 页脚内容1
7、清理工件表面： 焊前清除焊缝及两侧的油、污、水、锈等，重要部位要求直至露出金属光泽。 8、检查焊接工艺指导书（工艺卡）是否与实际施工条件相符，应严格按工艺指导书的要求调节施焊焊接规范。 三、施焊操作规定 1、CO2气体保护半自动焊根据焊枪说明书操作。 2、引弧采用直接短路法接触引弧，引弧前使焊丝端头与焊件保持2～3mm的距离，若焊丝头呈球状则去掉。 3、施焊过程中灵活掌握焊接速度，防止未焊透、气孔、咬边等缺陷。 4、熄弧时禁止突然切断电源，在弧坑处必需稍作停留待填满弧坑后收弧以防止裂纹和气孔。 5、焊缝接头连接采用退焊法。 6、尽量采用左焊法施焊。 7、摆动与不摆动根据焊件厚度坡口、及融池情况定。 8、对T型接头平角焊，应使电弧偏向厚板一侧，正确调整焊枪角度以防止咬边、未焊透、焊缝下垂并保持焊角尺寸。 9、对于工件拼焊，应正确选择焊接顺序，减小焊接变形和焊后残余应力。 10、焊后关闭设备电源，将CO2气源总阀关闭；用钢丝刷清理焊缝表面，目测焊缝表面是否有气孔、裂纹、咬边等缺陷，如有缺陷需修复。 页脚内容2
二氧化碳气体保护焊立焊的焊接手法. 电流电压会不会调？会调的话焊接立焊的时候电流要稍小点【相对平焊来说，当然也看个人掌握能力】你要知道一点：什么是电流电压正好，所谓电流电压正好就是，焊丝出来后，电压能把它充分溶解。焊立焊电流电压在正好的基础上，电压要比正好值稍大一点。 1：把立焊位置的卫生打扫干净{重点注意油脂、定位焊药渣、水=｝ 2：要知道准备焊接的焊角大小，先按照焊角大小烧出个标准焊角。注意高质量焊接必须是从下往上焊接！ 3：靠标准焊角一边开始引弧，焊丝左右摆动的时候注意不要超出熔池｛焊丝充分溶解所形成的｝范围，左右摆动的时候要在两边停顿一下，时间长短看焊角确定，要是焊角要求太大的话建议多重焊接、一般第一遍小点下面好焊接、要是一次太大的话容易厚度不够也难看、容易两边鼓起。在左右摆动的时候一定要控制好节奏慢慢往上焊接，【注意手一定要稳，这是焊接高质量的必要前提】 4：过定位点的方法：有很多种在这里给你主要讲诉2个 一：直接过渡法，注意对个人掌握能力要求很高，在焊接到定位点的时候直接摆动往上烧，注意手要快不要在中间停留，自然过渡过去就好，两边停留时间看个人掌握。【注意因为过渡快，溶解不透定位点，容易炸焊，要穿好防护衣。二：点焊过渡法，在焊接到定位点的时候，停下以左右摆动2次为一来回，点焊过渡直到过去定位点，继续焊接就好了。 5：在焊接结束的时候，有熔池出现一定要点焊补满｛俗称包头、包角} 6：如果是弧度爬坡焊立焊，要求焊角很小的话，可以不摆直接挑上去，技术要求有点高。 7：以上是高质量焊接立焊的个人总结，要求低的话也可以倒流，但我要说句：‘技术低的可能觉得那种方法要求不高，但要我说倒流才能看出一个人的焊接技术。自己理解呵呵 可以的话麻烦多加几分，有不懂的话加我好友，很高兴能帮助你。 二氧化碳气体保护焊 教学目的： 1．能够正确选择半自动二氧化碳气体保护焊焊接工艺参数； 2．能够进行半自动二氧化碳气体保护焊板对接平、立位置的焊接。 教学重点和难点： 1．正确选择焊接工艺参数；
二氧化碳气体保护焊作业指导书 1围 本指导书适用于本公司钢结构产品的气体半自动焊。 2引用相关文件 GB/3375 焊接术语 GB/T8110 气体保护电弧焊用碳钢、低合金钢焊丝 GB 985 气焊、手工电弧焊及气体保护焊、焊缝坡口的基本形式与尺寸 HG/T2537 焊接用二氧化碳 JGJ 81 建筑钢结构焊接技术规程 DL/T 868 焊接工艺评定规程 3技术要求 3.1 焊工 焊工须经气体保护焊理论学习和实践培训，经考核并取得相应项目的合格证书，方可从事有关焊接工作。特殊工程的焊接人员应取得相关工程要求的资质证书。 3.2 焊接材料 3.2.1焊丝 3.2.1.1焊丝应符合《气体保护电弧焊用碳钢、低合金钢焊丝》（GB/T8110）的规定，并有制造厂商的质量证明书和产品合格证。 3.2.1.2应根据母材的化学成分和对焊接接头的机械性能的要求，合理选用焊材。 3.2.1.3本公司常用焊丝牌号为ER50-6，此外特殊材料焊接时应按照《气体保护电弧焊用碳钢、低合金钢焊丝》（GB/T8110）选择相应的焊丝。ER50-6焊丝的化学成份见表1 3.2.1.4本公司所用焊丝直径规格为1.2mm。 3.2.1.5焊丝按表面状态，常用镀铜焊丝，焊丝以焊丝盘状态。 3.2.1.6焊丝表面应光洁无油污、无锈蚀以及无肉眼所能见到的镀层脱落。 3.2.1.7焊丝盘焊丝重量为20kg。 3.2.1.8焊材供应商的更改必须经总工程师同意。 3.2.2 保护气体 3.2.2.1混合气体的配比应符合规定的要求，质量稳定。常用的混合气体：Ar(80～85%)+CO 2 (20～15%)。 3.3焊接设备的使用 3.3.1选择焊接电源形式 气体保护焊使用电源均为直流电源。
二氧化碳气体保护焊作业指导书 1范围 本指导书适用于本公司钢结构产品的气体半自动焊。 2引用相关文件 GB/3375 焊接术语 GB/T8110 气体保护电弧焊用碳钢、低合金钢焊丝 GB 985 气焊、手工电弧焊及气体保护焊、焊缝坡口的基本形式与尺寸 HG/T2537 焊接用二氧化碳 JGJ 81 建筑钢结构焊接技术规程 DL/T 868 焊接工艺评定规程 3技术要求 3.1 焊工 焊工须经气体保护焊理论学习和实践培训，经考核并取得相应项目的合格证书，方可从事有关焊接工作。特殊工程的焊接人员应取得相关工程要求的资质证书。 3.2 焊接材料 3.2.1焊丝 3.2.1.1焊丝应符合《气体保护电弧焊用碳钢、低合金钢焊丝》（GB/T8110）的规定，并有制造厂商的质量证明书和产品合格证。 3.2.1.2应根据母材的化学成分和对焊接接头的机械性能的要求，合理选用焊材。 3.2.1.3本公司常用焊丝牌号为ER50-6，此外特殊材料焊接时应按照《气体保护电弧焊用碳钢、低合金钢焊丝》（GB/T8110）选择相应的焊丝。ER50-6焊丝的化学成份见表1 3.2.1.4本公司所用焊丝直径规格为1.2mm。 3.2.1.5焊丝按表面状态，常用镀铜焊丝，焊丝以焊丝盘状态。 3.2.1.6焊丝表面应光洁无油污、无锈蚀以及无肉眼所能见到的镀层脱落。 3.2.1.7焊丝盘焊丝重量为20kg。 3.2.1.8焊材供应商的更改必须经总工程师同意。 3.2.2 保护气体 3.2.2.1混合气体的配比应符合规定的要求，质量稳定。常用的混合气体：Ar(80～85%)+CO 2 (20～15%)。 3.3焊接设备的使用 3.3.1选择焊接电源形式 气体保护焊使用电源均为直流电源。
二氧化碳气体保护焊焊接工艺 适用围：本工艺适用于钢结构制作与安装二氧化碳气体保护焊焊接工艺。工艺规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。凡各工程的工艺中无特殊要求的结构件的二氧化碳气体保护焊均应按本工艺规定执行。 第一节材料要求 1.1 钢材及焊接材料应按施工图的要求选用，其性能和质量必须符合国家标准和行业标准的规定，并应具有质量证明书或检验报告。如果用其它钢材和焊材代换时，须经设计单位同意，并按相应工艺文件施焊。 1.2 焊丝焊丝成份应与母材成份相近，主要考虑碳当量含量，它应具有良好的焊接工艺性能。焊丝含C量一般要求<0.11%。其表面一般有镀铜等防锈措施。目前我国常用的CO2气体保护焊焊丝是H08Mn2SiA，其化学成分见GB1300-77。它适用于焊接低碳钢和抗拉强度为500MPa级的低合金结构钢。H08Mn2SiA焊丝熔敷金属的机械性能详见GB8110-87《二氧化碳气体保护焊用焊丝》。 1.3CO2气体纯度不低于99.5%，含水量和含氧量不超过0.1%，气路系统中应设置干燥器和预热装置。当压力低于10个大气压时，不得继续使用。 1.4焊件坡口形式的选择 要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，节省焊材，提高劳动生产率，降低成本。一般主要根据板厚选择（见《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88）。 1.5 不同板厚的钢板对接接头的两板厚度差(δ-δ1)不超过表5.1规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选择；否则应在厚板上作出如表中图示的单面a）或双面削薄b），其削薄长度L≥3(δ-δ1)。
CO2气体保护焊焊接作业指导书 1.0目的 为了规范CO2气体保护焊的参数要求，识别不同材料及焊接类型，建立完善的焊接参数的技术作业指导书。 2.0范围 适用于方正机械厂的CO2气体保护焊生产线 3.0术语 CO2电弧焊中短路过渡应用最广泛，主要用于薄板及全位置焊接，规范参数为电弧电压焊接电流、焊接速度、焊接回路电感、气体流量及焊丝伸出长度等。 4.0基本技术要求 1、注意事项 （1）电源、气瓶、送丝机、焊枪等连接方式参阅说明书。 （2）选择正确的持枪姿势： a 身体与焊枪处于自然状态，手腕能灵活带动焊枪平移或转动。 b 焊接过程中软管电缆最小曲率半径应大于300m/m焊接时可任意拖动焊枪。
c 焊接过程中能维持焊枪倾角不变还能清楚方便观察熔池。 d 保持焊枪匀速向前移动，可根据电流大小、熔池的形状、工件熔和情况调整焊枪前移速度，力争匀速前进。 2、基本操作 （1）检查全部连接是否正确，水、电、气连接完毕合上电源，调整焊接规范参数。 （2）引弧：CO2气体保护焊采用碰撞引弧，引弧时不必抬起焊枪，只要保证焊枪与工作距离。 a 引弧前先按遥控盒上的点动开关或焊枪上的控制开关将焊丝送出枪嘴，保持伸出长度10 ～15 mm。 b 将焊枪按要求放在引弧处，此时焊丝端部与工件未接触，枪嘴高度由焊接电流决定。 c 按下焊枪上控制开关，焊机自动提前送气，延时接通电源，保持高电压、慢送丝，当焊丝碰撞工件短路后自然引燃电弧。短路时，焊枪有自动顶起的倾向，故引弧时要稍用力下压焊枪，防止因焊枪抬起太高，电弧太长而熄灭。 3、焊接 引燃电弧后，通常采用左焊法，焊接过程中要保持焊枪适当的倾斜和枪嘴高度，使焊接尽可能地匀速移动。当坡口较宽时为保证二侧
二氧化碳气体保护焊立焊的焊接手法.
二氧化碳气体保护焊立焊的焊接手法. 电流电压会不会调？会调的话焊接立焊的时候电流要稍小点【相对平焊来说，当然也看个人掌握能力】你要知道一点：什么是电流电压正好，所谓电流电压正好就是，焊丝出来后，电压能把它充分溶解。焊立焊电流电压在正好的基础上，电压要比正好值稍大一点。 1：把立焊位置的卫生打扫干净{重点注意油脂、定位焊药渣、水=｝ 2：要知道准备焊接的焊角大小，先按照焊角大小烧出个标准焊角。注意高质量焊接必须是从下往上焊接！ 3：靠标准焊角一边开始引弧，焊丝左右摆动的时候注意不要超出熔池｛焊丝充分溶解所形成的｝范围，左右摆动的时候要在两边停顿一下，时间长短看焊角确定，要是焊角要求太大的话建议多重焊接、一般第一遍小点下面好焊接、要是一次太大的话容易厚度不够也难看、容易两边鼓起。在左右摆动的时候一定要控制好节奏慢慢往上焊接，【注意手一定要稳，这是焊接高质量的必要前提】4：过定位点的方法：有很多种在这里给你主要讲诉2个 一：直接过渡法，注意对个人掌握能力要求很高，在焊接到定位点的时候直接摆动往上烧，注意手要快不要在中间停留，自然过渡过去就好，两边停留时间看个人掌握。【注意因为过渡快，溶解不透定位点，容易炸焊，要穿好防护衣。二：点焊过渡法，在焊接到定位点的时候，停下以左右摆动2次为一来回，点焊过渡直到过去定位点，继续焊接就好了。 5：在焊接结束的时候，有熔池出现一定要点焊补满｛俗称包头、包角} 6：如果是弧度爬坡焊立焊，要求焊角很小的话，可以不摆直接挑上去，技术要求有点高。 7：以上是高质量焊接立焊的个人总结，要求低的话也可以倒流，但我要说句：‘技术低的可能觉得那种方法要求不高，但要我说倒流才能看出一个人的焊接技术。自己理解呵呵 可以的话麻烦多加几分，有不懂的话加我好友，很高兴能帮助你。 二氧化碳气体保护焊 教学目的： 1．能够正确选择半自动二氧化碳气体保护焊焊接工艺参数； 2．能够进行半自动二氧化碳气体保护焊板对接平、立位置的焊接。 教学重点和难点：
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 二氧化碳气体保护焊机操作规 程(标准版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
二氧化碳气体保护焊机操作规程(标准版) 一、操作者必须详细了解焊机性能和结构； 二、接线必须正确可靠，电缆接头必须锁紧，枪为正极不得接反，否则影响焊接过程稳定性； 三、必须经常检查电缆绝缘情况，如发现有损坏情况，须重新加以绝缘，以免造成短路和触电现象； 四、焊丝必须经过汽油清洗擦净，绕制紧凑，焊丝不得发生弯折，以免影响送丝，焊丝压线滚（25＃轴承）不宜压得过紧和太松，压丝滚轮压力可借压丝簧调节； 五、操作者在操作前扭动电源开关“S”于“开”位置，使预热器预热5~10分钟左右，再进行焊接； 六、根据焊接工件的厚度，选择合适直径的焊丝和导电路嘴，并选择合适的焊接规范（焊接电压、送枪线速度、电感等）；
七、调节合适的气体流量，一般气体流量为6升/分，气体必须经过预热器、干燥器处理后接到焊枪使用，并经常检查气路系统是否漏气； 八、焊机工作时，必须保持良好通风。 云博创意设计 MzYunBo Creative Design Co., Ltd.
二氧化碳气体保护焊焊接工艺 适用范围：本工艺适用于钢结构制作与安装二氧化碳气体保护焊焊接工艺。工艺规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。凡各工程的工艺中无特殊要求的结构件的二氧化碳气体保护焊均应按本工艺规定执行。 第一节材料要求 1.1 钢材及焊接材料应按施工图的要求选用，其性能和质量必须符合国家标准和行业标准的规定，并应具有质量证明书或检验报告。如果用其它钢材和焊材代换时，须经设计单位同意，并按相应工艺文件施焊。 1.2 焊丝焊丝成份应与母材成份相近，主要考虑碳当量含量，它应具有良好的焊接工艺性能。焊丝含C量一般要求<0.11%。其表面一般有镀铜等防锈措施。目前我国常用的CO2气体保护焊焊丝是H08Mn2SiA，其化学成分见GB1300-77。它适用于焊接低碳钢和抗拉强度为500MPa级的低合金结构钢。H08Mn2SiA焊丝熔敷金属的机械性能详见GB8110-87《二氧化碳气体保护焊用焊丝》。 1.3CO2气体纯度不低于99.5%，含水量和含氧量不超过0.1%，气路系统中应设置干燥器和预热装置。当压力低于10个大气压时，不得继续使用。 1.4焊件坡口形式的选择 要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，节省焊材，提高劳动生产率，降低成本。一般主要根据板厚选择（见《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88）。 1.5 不同板厚的钢板对接接头的两板厚度差(δ-δ1)不超过表5.1规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选择；否则应在厚板上作出如表中图示的单面a）或双面削薄b），其削薄长度L≥3(δ-δ1)。
钢结构焊接作业指导书 编制部门：生产部 编制： 审核： 批准： XXXXX钢结构公司 2013年2月
钢结构焊接工艺指导书 根据我公司现有的技术和装备能力,钢结构工厂制作焊接方法有：手工电弧焊；埋弧自动焊；二氧化碳气体保护焊。该焊接工艺指 导书配合《钢结构工厂制作工艺指导书》使用。 本标准所引用的技术规范与标准分为“执行技术规范与标准”和 “参考技术规范与标准”两部分。 2.1执行技术规范与标准 2.1.1 GB50205-2002 《钢结构工程施工及验收规范》 2.1.2 GB986-88 《埋弧焊焊缝坡口的基本形式和尺 寸》 2.1.3 JGJ81-2002 《建筑钢结构焊接技术规程》 2.1.4 GB50205-2001 《钢结构工程施工质量验收规范》 2.1.5 GB5293 《碳素钢埋弧焊用焊剂》 2.2参考技术规范与标准 2.2.1 《钢结构制作安装手册》 2.2.2 《建筑钢结构施工手册》 2.2.3 《焊接手册》 2.2.4 《钢结构工程施工工艺标准》 一、焊接材料 1、焊接材料 1.1电焊条、埋弧焊丝、二氧化碳气体保护焊丝、埋弧焊剂都应有出 厂质量证明书。钢结构常用钢材所对应的焊材见附表(一)。 一般焊接材料选用附表（一） 钢材强CO 2气体保护焊
度等级 σ （MPa ） 钢 号 手弧焊 焊 条 埋 弧 焊 焊 丝 焊 剂 焊 丝 235 Q235 (A) Q235F (A\F) E4303 E4301 E4316 E4315 E4310 H08A H08MnA HJ431 H10MnSi H08MnA 345 16Mn 16Mnq E5016 E5015 不开坡口对接 H08A 中板开坡口对接 H08MnA H10Mn2 H10MnSi 厚板深坡口 H10Mn2 HJ431 HJ350 H08Mn2Si 390 15MnV 15MnVq E5016 E5015 E5516 E5515 不开坡口对接 H08A 中板开坡口对接 H10Mn2 H08Mn2Si HJ431 H08Mn2Si
焊接作业指导书 [断点连头-沟道内组对-壁厚～㎜范围] 编制 审核: 批准: 2012年11月10日 目录 1 总则 2 参考依据及规范性引用文件 3 技术要求 4 母材及焊材 5 焊接设备及工具 6 焊前准备 7 焊接操作过程 操作注意事项 根焊 热焊 填充焊 盖面焊 8 外观检查 9 安全作业
10 关于焊缝返修 焊接作业指导书 作业对象：陕西神渭输煤管道安装 作业项目：Φ559×δ㎜、Φ610×δ㎜壁厚范围的管子组对(SMAW＋FCAW)焊接 项目代号：SMAW-FeⅡ610-Fef2和FCAW- FeⅡ-5GX(K)-07/09/20 项目代号：SMAW-FeⅡ610-Fef2和FCAW- FeⅡ-5GX(K)-07/09/20 项目代号：SMAW-FeⅡ610-Fef2和FCAW- FeⅡ-5GX(K)-07/09/20 项目代号：SMAW-FeⅡ610-Fef2和FCAW- FeⅡ-5GX(K)-07/09/20 项目代号：SMAW-FeⅡ610-Fef2和FCAW- FeⅡ-5GX(K)-07/09/20 焊接方法：焊条电弧焊（SMAW）根焊（打底焊道向上焊）、熔化极药芯焊丝半自动（FCAW）热焊、填充、盖面下向焊。 1 总则 为了保证输煤管道的焊接质量，指导现场安装焊接机组清理、打磨、对口、点固焊、预热及施焊作业，特制定本“焊接作业指导书（WWI）”以下简称。 本“（WWI）”是依据“焊接工艺评定报告（PQR）”编制的操作细则性作业文件，是焊工施焊时使用的作业指导书，可保证施工时质量的再现性。 本“（WWI）”适用于输煤管道Ф610㎜、Ф559㎜，壁厚～㎜（管线、断点连头、沟道内组对）的施焊作业。 本输煤管道的焊接,除应执行本“管理部”所编制的“（WWI）”规定外，尚应符合国家现行有关标准、规范的规定，以及设计图纸的技术要求。 本“（WWI）”自2012年10月30日发布起，将在全神渭管道输煤项目EPC项目管理部（分包方）施工单位范围内推荐执行。 本“（WWI）”由神渭管道输煤项目EPC项目管理部工程部负责解释。 2 参考依据及规范性引用文件。 下列文件中的内容通过本“（WWI）”的引用而成为本文件内容，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于“（WWI）”。 然而，鼓励依据本“（WWI）”达成共识的各施工方研究是否可使用这些文件的最新版本。 凡是不注日期的引用文件，其最新版本适用于本“（WWI）”。
二氧化碳保护焊机安全操作规程 1. 此类设备属特种作业设备，必须持证上岗，上岗证由市劳动部门统一颁发。 2. 本机必须由受过专业培训的人员操作； 3. 在移动焊机时，应取出机内易损电子器材单独搬动。 4. 焊机内的接触器、断电器的工作元件，焊枪夹头的夹紧力以及喷嘴的以及喷嘴的绝缘性能等，应定期检查。 5. 咼频引弧焊机或装有咼频引弧装置时，焊接电缆都应有铜网编织屏蔽套，并可靠接地。 6. 焊机使用前应检查供气、供水系统，不得在漏水、漏气的情况下运行。 7. 气体保护焊机作业结束后，禁止立即用手触摸焊枪导电嘴，以免烫伤。 8. 盛装保护气体的高压气瓶就小心轻放竖立固定，防止倾倒。气瓶与热源距离应大于3m 9. 采用电热器使二氧化碳气瓶内液态二氧化碳充分氧化时，焊机必须使用规范的输入电压，应低于 36V;外壳接地可靠。工作结束立即切断电源和气源。 10. 在无严重影响焊机绝缘性能和引起腐蚀的环境中使用； 11. 焊机必须有符合规范的接地装置，必要时安装漏电保护器；
12. 工人操作时要要穿戴焊帽、眼镜及必要的绝缘防护用具； 13. 焊把、焊枪要轻拿轻放； 14. 严禁用力拉焊把线、焊机二次线，包括送丝机构线； 15. 操作工要按照工艺要求选择焊接电流、电压； 16. 对于抽头式焊机，严禁焊接时调节电压； 17. 焊机要定期（一个月）进行除尘保养，包括送丝软管； 18. 焊机不使用时，要切断电源，妥善保管； 19. 在连续施焊过程中，随时清理喷嘴内焊渣。 20. 焊丝上有油污必须清理，否则影响焊接质量。 21. 如果发现电机火花过大应及时修理。 22. 随时注意导电嘴的磨损情况，注意焊丝的存放，防止生锈。
焊接作业指导书及焊接工艺 1．目的：明确工作职责，确保加工的合理性、正确性及可操作性。规范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证加工质量。 2．范围： 2.1.适用于钢结构的焊接作业。 2.2.不适用有特殊焊接要求的产品及压力容器等。 3．职责：指导焊接操作者实施焊接作业等工作。 4.工作流程 4.1作业流程图 4.1.1.查看当班作业计划 4.1.2.阅读图纸及工艺 4.1.3.按图纸领取材料或半成品件 4.1.4.校对工、量具；材料及半成品自检 4.1. 5.焊接并自检 4.1.6.报检 4.2.基本作业: 4.2.1.查看当班作业计划：按作业计划顺序及进度要求进行作业，以满足生产进度的需要。
4.2.2.阅读图纸及工艺：施焊前焊工应仔细阅读图纸、技术要求及焊接工艺文件，明白焊接符号的涵义。确定焊接基准和焊接步骤；自下料的要计算下料尺寸及用料规格，参照工艺要求下料。有半成品分件的要核对材料及尺寸，全部满足合焊图纸要求后再组焊。 4.2.3.校准：组焊前校准焊接所需工、量具及平台等。 4.2.4.自检、互检：所有焊接件先行点焊，点焊后都要进行自检、互检，大型、关键件可由检验员配合检验，发现问题须及时调整。 4.2. 5.首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工。 4.2.6.报检：工件焊接完成后及时报检，操作者需在图纸加工工艺卡片栏及施工作业计划上签字。（外加工件附送货单及自检报告送检）。 5.工艺守则： 5.1.焊前准备 5.1.1.施焊前焊缝区（坡口面、I型接头立面及焊缝两侧）母材表面20～30mm宽范围内的氧化物、油、垢锈等彻底清理干净，呈现均匀的金属光泽。 5.1.2.检查被焊件焊缝（坡口形式）的组对质量是否符合图纸要求，对保证焊接质量进行评估，如有疑义应向有关部门联系，以便采取相应工艺措施。 5.1.3.按被焊件相应的焊接工艺要求领取焊接材料，并确认焊接牌号无误。 5.1.4.检查焊接设备是否运转正常，各仪表指数是否准确可靠，然后遵照本工艺提供的工艺规范参数预调焊接电流、电压及保护气体流量。 5.1.5.合焊前应先行组对点焊，点焊的焊材应与正式施焊焊材相同，点焊长度一般应为 10-15mm（可视情况而定），点焊厚度应是焊脚高度的1/2（至少低于焊脚高度）。 5.1. 6.对于有焊前预热要求的焊件，根据工艺文件要求规范参数预热，温度必须经热电偶测温仪测定，预热范围宽度应符合工艺文件的规定。
二氧化碳气体保护焊的焊接参数设定 二氧化碳气体保护焊的焊接参数有：焊丝直径、焊接电流、电弧电压、焊接速度、气体流量、干伸长度、电源极性、回路电感、焊枪倾角。 一、焊丝直径，焊丝直径影响焊缝熔深。本文就最常用的焊丝直径1.2mm实心焊丝展开论述。牌号：H08MnSiA。焊接电流在150~300时，焊缝熔深在6~7mm。 二、焊接电流，依据焊件厚度、材质、施焊位置及要求的过渡形式来选择焊接电流的大小。短路过渡的焊接电流在110~230A之间（焊工手册为40~230A）；细颗粒过渡的焊接电流在250~300A之间。焊接电流决定送丝速度。焊接电流的变化对熔池深度有决定性的影响，随着焊接电流的增大，熔深明显增加，熔宽略有增加。 三、电弧电压，电弧电压不是焊接电压。电弧电压是在导电嘴和焊件之间测得的电压，而焊接电压是焊机上的电压表所显示的电压。焊接电压是电弧电压与焊机和焊件间连接的电缆上的电压降之和。通常情况下，电弧电压在17~24V之间。电压决定熔宽。 四、焊接速度，焊接速度决定焊缝成形。焊接速度过快，熔深和熔宽都减小，并且容易出现咬肉、未熔合、气孔等焊接缺陷；过慢，会出现塌焊、增加焊接变形等焊接缺陷。通常情况下，焊接速度在80mm/min比较合适。 五、气体流量，CO2气体具有冷却特点。因此，气体流量的多少决定保护效果。通常情况下，气体流量为15L/min；当在有风的环境中作业，流量在20L/min以上（混合气体也应当加热）。 六、干伸长度，干伸长度是指从导电嘴到焊件的距离。保证干伸长度不变是保证焊接过程稳定的重要因素。干伸长度决定焊丝的预热效果，直接影响焊接质量。当焊接电流、电压不变，焊丝伸出过长，焊丝熔化快，电弧电压升高，使焊接电流变小，熔滴与熔池温度降低，会造成未焊透、未熔合等焊接缺陷；过短，熔滴与熔池温度过高，在全位置焊接时会引起铁水流失，出现咬肉、凹陷等焊接缺陷。根据焊接要求，干伸长度在8~20mm之间。另外，干伸长度过短，看不清焊接线，并且，由于导电嘴过热会夹住焊丝，甚至烧毁导电嘴。 七、电源极性，通常采取直流反接（反极性）。焊件接阴极，焊丝接阳极，焊接过程稳定、飞溅小、熔深大。如果直流正接，在相同条件下，焊丝融化速度快（约为反接的1.6倍），熔深浅，堆高大，稀释率小，飞溅大。 八、回路电感，回路电感决定电弧燃烧时间，进而影响母材的熔深。通过调节焊接电流的大小来获得合适的回路电感，应当尽可能的选择大电流。通常情况下，焊接电流150A，电弧电压19V；焊接电流280A，电弧电压22~24V比较合适，能够满足大多数焊接要求。 九、焊枪倾角，当倾角大于25°时，飞溅明显增大，熔宽增加，熔深减小。所以焊枪倾角应当控制在10~25°之间。尽量采取从右向左的方向施焊，焊缝成形好。如果采用推进手法，焊枪倾角可以达到60度，并且可以得到非常平整、光滑的漂亮焊缝。焊接电流是控制送丝速度，电弧电压是控制焊丝融化速度，电流加大焊丝送进加快、电压增大焊丝熔化加快。
代号焊接方法 1 电弧焊 11 无气体保护电弧焊 111 手弧焊 112 重力焊 113 光焊丝电弧焊 114 药芯焊丝电弧焊 115 涂层焊丝电弧焊 116 熔化极电弧点焊 118 躺焊 12 埋弧焊 121 丝极埋弧焊 122 带极埋弧焊 13 熔化极气体保护电弧焊 131 MIG焊:熔化极惰性气体保护焊(含熔化极Ar弧焊) 135 MAG焊:熔化极非惰性气体保护焊(含CO 保护焊) 2 136 非惰性气体保护药芯焊丝电弧焊 137 非惰性气体保护熔化极电弧点焊 14 非熔化极气体保护电弧焊 141 TIG焊:钨极惰性气体保护焊(含钨极Ar弧焊) 142 TIG点焊 149 原子氢焊 15 等离子弧焊 151 大电流等离子弧焊 152 微束等离子弧焊 153 等离子弧粉末堆焊(喷焊) 154 等离子弧填丝堆焊(冷、热丝) 155 等离子弧MIG焊 156 等离子弧点焊 18 其它电弧焊方法 181 碳弧焊 185 旋弧焊 2 电阻焊 21 点焊 22 缝焊 221 搭接缝焊 223 加带缝焊 23 凸焊 24 闪光焊
25 电阻对焊 29 其它电阻焊方法 291 高频电阻焊 3 气焊 31 氧-燃气焊 311 氧-乙炔焊 312 氧-丙烷焊 313 氢-氧焊 32 空气-燃气焊 321 空气-乙炔焊 322 空气-丙烷焊 33 氧-乙炔喷焊(堆焊) 4 压焊 41 超声波焊 42 摩擦焊 43 锻焊 44 高机械能焊 441 爆炸焊 45 扩散焊 47 气压焊 48 冷压焊 7 其它焊接方法 71 铝热焊 72 电渣焊 73 气电立焊 74 感应焊 75 光束焊 751 激光焊 752 弧光光束焊 753 红外线焊 76 电子束焊 77 储能焊 78 螺柱焊 781 螺柱电弧焊 782 螺柱电阻焊 9 硬钎焊、软钎焊、钎接焊91 硬钎焊 911 红外线硬钎焊 912 火焰硬钎焊
二氧化碳气体保护焊作业指导书 时间:2010-02-17 23:44来源:作者:点击:909次 优点是焊工操作范围不受限制，送丝稳定性可靠，机动性好。 其缺点是焊枪笨重，体积大，焊丝盘的焊丝容量少，焊工长时间操作易疲劳。拉丝式送丝机构只适用于输送直经小于1.2毫米的焊丝。 3．3．2．2推丝式 其特点是整个机构便于制作，焊枪简单轻巧，可采用较大的焊丝盘，容纳较多的焊丝，是应用最广的结构形式。 由于焊丝钢性所限，所以仅适用于直经大于0.8mm的焊丝。其送丝软管长度较短（一般为3米）。 根据送丝辊轮的结构，可分单主动式，双主动式和二联式。常用双主动式。当采用药芯焊丝时，最好选用二联式送丝辊轮。以保证药芯焊丝的稳定送进。3．3．2．3推拉丝式 该机构实际是拉丝式和推丝式二种形式的组合。由于焊丝受到推拉二个力的作用，因此送丝软管可增长至20~30米。但由于其结构复杂，制作技术要求高，所以较少应用。 3．3．2．4长距离送丝机构 有三辊轮长距离送丝机构。三钢球长距离送丝机构等。其送丝软管可达31~35米。 3．3．3选择焊机的设备容量及电流调节范围 选择焊机的设备容量，主要是考虑焊机的额定焊接电流，焊机常用额定焊接电流有160安，250安，400安，630安，315安，500安等。 焊机的电流调节范围。主要是选择焊机的额定焊接电流。 3．3．4选择焊枪 焊枪种类有空冷和水冷二种方式。细丝小电流采用空冷焊枪。粗丝大电流采用水冷式焊枪。 焊枪外形有鹅颈式和手枪式二种。鹅颈式焊枪常用于平焊，水平填角焊等。手枪式焊枪用于粗丝，立焊和横焊等。 3．4焊接工艺 3．4．1焊前准备 。 3．4．1．1焊缝坡口的基本形式与尺寸，可按GB985选用。由于二氧化碳焊熔深度较大，因此板厚在8mm以下的平对接焊缝可不开坡口。焊件钝边可增加到5mm，坡口角度可减至50 3．4．1．2焊丝，坡口及坡口周围10~20mm范围内必须保持清洁，不得有影响焊接质量的铁锈，油污，水和涂料等异物。 3．4．1．3焊接区域的风速应限制在1米/秒以下，否则应采用档风装置。3．4．2焊接参数 3．4．2．1焊丝直径 焊丝直径的选择，主要是以焊件厚度，焊接位置和生产率的要求为依据。 在电流相同时，熔深将随焊丝直径的减少而增加；焊丝越细，则焊丝熔化速度越
