一、普传变频器故障——上电后键盘无显示
1、检查输入电源是否正常，若正常，可测量直流母线p、n端电压是否正常：若没电压，可断电检查充电电阻是否损坏断路；
2、经查p、n端电压正常，可更换键盘及键盘线，如果仍无显示，则需断电后检查主控板与电源板连接的26p排线是否有松脱现象或损坏断路；
3、若上电后开关电源工作正常，继电器有吸合声音，风扇运转正常，仍无显示，则可判定键盘的晶振或谐振电容坏，此时可更换键盘或修理键盘；
4、如果上电后其它一切正常，但仍无显示，开关电源可能未工作，此时需停电后拔下p、n端电源，检查ic3845的静态是否正常（凭经验进行检查），如果ic3845静态正常，此时在p、n加直流电压后18v/1w稳压二极管两端约8v左右的电压，但开关电源并未工作，断电检查开关变压器副边的整流二极管是否有击穿短路；
5、上电后18v/1w稳压二极管有电压，仍无显示，可除去外围一些插线，包括继电器线插头、风扇线插头，查风扇、继电器是否有短路现象；
6、p、n端上电后，18v/1w稳压二极管两端电压为8v左右，用示波器检查ic3845的输入端④脚是否有锯齿波，输出端⑥脚是否有输出；
7、检查开关电源的输出端+5v、±15v、+24v及各路驱动电源对地以及极间是否有短路。
二、普传变频器故障——键盘显示正常，但无法操作
1、若键盘显示正常，但各功能键均无法操作，此时应检查所用的键盘与主控板是否匹配（是否含有ic75179），对于带有内外键盘操作的机器，应检查一下所设置的拨码开关位置是否正确；
2、如果显示正常，只是一部分按键无法操作，可检查按键微动开关是否不良。
三、普传变频器故障——电位器不能调速
1、首先检查控制方式是否正确；
2、检查给定信号选择和模拟输入方式参数设置是否有效；
3、主控板拨码开关设置是否正确；
4、如果以上均正确，则可能是电位器不良，应检查阻值是否正常。

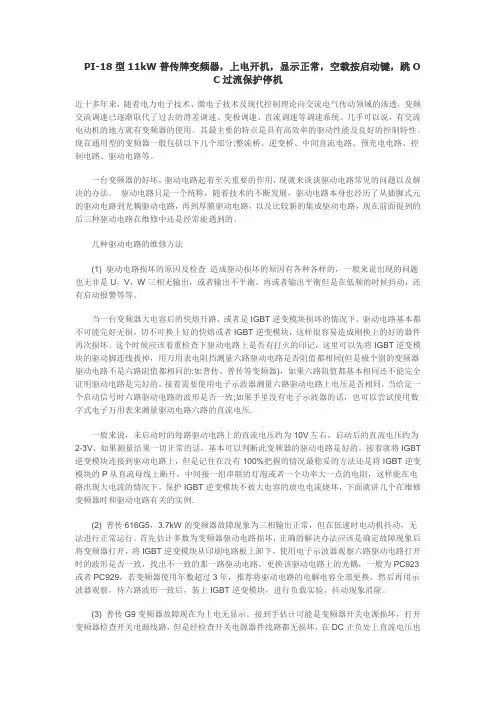

四、普传变频器故障——过流保护(oc)
1、当变频器键盘上显示“fooc”时“oc”闪烁，此时可按“∧”键进入故障查询状态，可查到故障时运行频率、输出电流、运行状态等，可根据运行状态及输出电流的大小，判定其“oc”保护是负载过重保护还是vce保护（输出有短路现象、驱动电路故障及干扰等）；
2、若查询时确定由于负载较重造成加速上升时电流过大，此时适当调整加速时间及合适的v/f特性曲线；
3、如果没接电机，空运行变频器跳“oc”保护，应断电检查igbt是否损坏，检查igbt的续流二极管和ge间的结电容是否正常。若正常，则需检查驱动电路：检查驱动线插接位置是否正确，是否有偏移，是否虚插；检查是否是因hall 及线不良导致“oc”；检查驱动电路放大元件（如ic33153 等）或光耦是否有短路现象；检查驱动电阻是否有断路、短路及电阻变
值现象；
4、若在运行过程中跳“oc”，则应检查电机是否堵转（机械卡死），造成负载电流突变引起过流；
5、在减速过程中跳“oc”，则需根据负载的类型及轻重，相应调整减速时间及减速模式等。
五、普传变频器故障——过载保护(ol)
1、当变频器键盘上显示“fool”时“ol”闪烁，此时可按“∧”键进入故障查询状态，可查到故障时运行频率、输出电流、运行状态等，可根据运行状态及输出电流的大小，若输出电流过大，则可能负载过重引起，此时应调整加、减速时间及v/f曲线、转矩提升等，若仍过载，则应考虑减轻负载或更换更大容量的变频器；
2、若查询故障时输出电流并不大，此时应检查电子热过载继电器参数是否适当；
3、检查hall及线是否有不良。
六、普传变频器故障——过热保护(oh)
1、检查温度开关线插头是否插好，用万用表检测温度开关线是否断开，若断开则可断定温度开关线断路或温度开关损坏；
2、风扇不良导致过热保护；
3、环境温度过高，散热效果较差，变频器内部温度较高导致过热保护；
4、对于带有整流桥的七单元igbt的变频器，其温度检测是利用igbt内部的热敏电阻的阻值变化进行温度检测的，若出现“oh”过热保护，有如下原因：比较器损坏，输出高电平所致；比较器比较电阻变值，比较电压较低；igbt内部的热敏电阻阻值异常。
七、普传变频器故障——过压保护(ou)
1、变频器在减速过程中出现过压保护，是由于负载惯性较大所致，此时应延长减速时间，若仍无效，可加装制动单元和制动电阻来消耗能量；
2、因更换电源板或主控板所引起的过压保护，需调整vpn参数电阻；
3、输入电源电压高于变频器额定电压太多，也可能出现过压。
八、普传变频器故障——欠压保护(lu)
1、首先检查输入电源电压是否正常，接线是否良好，是否缺相；
2、“04”值参数电阻是否适当；
3、因更换电源板或主控板所引起的欠压保护，需调整vpn参数电阻；
4、电压检测回路，运放等器件不良也能导致欠压。
九、普传变频器故障——继电器不吸合
1、首先应检查输入电源是否异常（如缺相等）；
2、检查电源板与电容板之间的连线是否正确，是否有松动现象；
3、检查主控板与电源板之间的26p排线是否有接触不良或断线现象，导致rec控制信号无效，继电器不吸合；
4、继电器吸合回路元器件坏也导致继电器不吸合；
5、继电器内部坏(如线圈断线等)。
十、普传变频器故障——有频率显示，但无电压输出
1、变频器运行后，有运行频率，但在u、v、w之间无电压输出，此时需检查载波频率参数是否丢失；
2、若载波频率参数正常，可运行变频器，用示波器检查其驱动波形是否正常；
3、若驱动波形不正常，则需检查主控板cpu发出的spwm波形是否正常。若spwm波形异常，则cpu有故障；若主控板的spwm波形正常，则需断电更换26p排线再试，若驱动板驱动波形仍不正常，则驱动电路部分有故障，需维修或更换。
故障现象 某一抽油机变频器设备，是1140v/30kw抽油机专用变频器，运行过程中中间一相IGBT模块处被烧黑，其上母线尖峰吸收电容（3μf/1200v无感电容两只串联再并联）一个腿被打断，不能正常运行。 初步判断 用万用表检测主电路部分，中间一相被熏黑，但检测好，其他两相也正常。 维修过程 （1）首先更换损坏器件。将3μf /1200v电容更换后，再将隔离开关合上，给控制柜送电，控制柜没反应，电源灯不亮，电压表没有指示。 （2）输入端接有高压熔断器，怀疑是它损坏了。用万用表高压档检测熔断器后三个端子对电压，都正常，均为690v，因控制电路用是220v电源，怀疑1140/220v变压器有问题。后来断电后用万用表检测熔断器两端阻值，有一相通，另两相断，断定原判断有误，有两相熔断器烧断。检测熔断器，有电显示，应是未断那相1140/220v变压器初级绕组串过去，因是单相供电，形不成电压，1140v/220v变压器不工作，控制柜因不到电压而不能工作。 （3）将熔断器更换后，柜子送电正常，工频启动，工作正常，工频维修完毕。接着维修变频部分。 （4）通控制电。一送电，显示板上故障保护灯就亮，怀疑干扰，但多次送、停电都这样，因处于保护状态，不能开机。后将短路保护插线拔掉（因主电路没通电，控制电路送电，无影响），送电正常。开机也正常，用万用表检测频率到达50hz时电压，三相输出电压都平衡，线间电压为8.2v，对中线为5.0v，工作正常。 （5）检查短路保护板。将输入端短路保护取样电流传感器拔下，测量板上电源电压，±12v正常，但+5v供电电压+3.0v，将集成快74hc14拔下，+5v正常，说明该集成块已经损坏，更换一只新的。 （6）将输入端短路保护取样电流传感器插上。先插正母线上电流传感器，测±12v，工作正常;再插负母线上电流传感器，测±12v电压，+12v+ 9.0v，-12v 正常。说明负母线上电流传感器损坏。将该电流传感器取下更换。 （7）将拔下线都插上，并与主板连接好。通控制电，工作正常。为进一步
一般变频器常见故障及处理 目前人们所说的交流调速系统，主要指电子式电力变换器对交流电动机的变频调速系统。变频调速系统以其优越于直流传动的特点，在很多场合中都被作为首选的传动方案，现代变频调速基本都采用 16位或32位单片机作为控制核心，从而实现全数字化控制，调速性能与直流调速基本相近，但使用变频器时，其维护工作要比直流复杂，一旦发生故障，企业的普通电气人员就很难处理，这里就变频器常见的故障分析一下故障产生的原因及处理方法。 1.参数设置类故障 常用变频器在使用中，是否能满足传动系统的要求，变频器的参数设置非常重要，如果参数设置不正确，会导致变频器不能正常工作。 1.1参数设置 常用变频器，一般出厂时，厂家对每一个参数都有一个默认值，这些参数叫工厂值。在这些参数值的情况下，用户能以面板操作方式正常运行的，但以面板操作并不满足大多数传动系统的要求。所以，用户在正确使用变频器之前，要对变频器参数时从以下几个方面进行： 第一，确认电机参数，变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。 第二，变频器采取的控制方式，即速度控制、转距控制、PID控制或其他方式。采取控制方式后，一般要根据控制精度，需要进行静态或动态辨识。 第三，设定变频器的启动方式，一般变频器在出厂时设定从面板启动，用户可以根据实际情况选择启动方式，可以用面板、外部端子、通讯方式等几种。 第四，给定信号的选择，一般变频器的频率给定也可以有多种方式，面板给定、外部给定、外部电压或电流给定、通讯方式给定，当然对于变频器的频率给定也可以是这几种方式的一种或几种方式之和。正确设置以上参数之后，变频器基本上能正常工作，如要获得更好的控制效果则只能根据实际情况修改相关参数。 1.2参数设置类故障的处理 一旦发生了参数设置类故障后，变频器都不能正常运行，一般可根据说明书进行修改参数。如果以上不行，最好是能够把所有参数恢复出厂值，然后按上述步骤重新设置，对于每一个公司的变频器其参数恢复方式也不相同。 2.过压类故障 变频器的过电压集中表现在直流母线的支流电压上。正常情况下，变频器直流电为三相全波整流后的平均值。若以 380V线电压计算，则平均直流电压Ud= 1.35 U线＝513V。在过电压发生时，直流母线的储能电容将被充电，当电压上至760V左右时，变频器过电压保护动作。因此，变频器来说，都有一个正常的工作电压范围，当电压超过这个范围时很可能损坏变频器，常见的过电压有两类。 2.1输入交流电源过压 这种情况是指输入电压超过正常范围，一般发生在节假日负载较轻，电压升高或降低而线路出现故障，此时最好断开电源，检查、处理。 2.2发电类过电压 这种情况出现的概率较高，主要是电机的同步转速比实际转速还高，使电动机处于发电状态，而变频器又没有安装制动单元，有两起情况可以引起这一故障。 第一，当变频器拖动大惯性负载时，其减速时间设的比较小，在减速过程中，变频器输出的速度比较快，而负载靠本身阻力减速比较慢，使负载拖动电动机的转速比变频器输出的频率所对应的转速还要高，电动机处于发电状态，而变频器没有能量回馈单元，因而变频器支流直流回路电压升高，超出保护值，出现故障，而纸机中经常发生在干燥部分，处理这种故障可以增加再生制动单元，或者修改变频器参数，把变频器减速时间设的长一些。增加再生制动单元功能包括能量消耗型，并联直流母线吸收型、能量回馈型。能量消耗型在变频器直流回路中并联一个制动电阻，通过检测直流母线电压来控制功率管的通断。并联直流母线吸收型使用在多电机传动系统，这种系统往往有一台或几台电机经常工作于发电状态，产生再生能量，这些能量通过并联母线被处于电动状态的电机吸收。能量回馈型的变频器网侧变流器是可逆的，当有再生能量产生时可逆变流器就将再生能量回馈给电网。
过流 ?电动机的功率（P0307）与变频 器的功率（P0206）不对应 ?电动机电缆太长 ?电动机的导线短路 ?有接地故障 检查以下各项： 1. 电动机的功率（P0307）必须与变频器的功率（P0206）相对应。 2. 电缆的长度不得超过允许的最大值。 3. 电动机的电缆和电动机内部不得有短路或接地故障 4. 输入变频器的电动机参数必须与实际使用的电动机参数相对应 5. 输入变频器的定子电阻值（P0350）必须正确无误 6. 电动机的冷却风道必须通畅，电动机不得过载 > 增加斜坡时间 > 减少“提升”的数值 Off2 F0002 过电压 ?禁止直流回路电压控制器 （P1240=0） ?直流回路的电压（r0026）超过 了跳闸电平（P2172） ?由于供电电源电压过高，或者电 动机处于再生制动方式下引起 过电压。 ?斜坡下降过快，或者电动机由大 惯量负载带动旋转而处于再生 制动状态下。 检查以下各项： 1. 电源电压（P0210）必须在变频器铭牌规定的范围以内。 2. 直流回路电压控制器必须有效（P1240），而且正确地进行了参数化。 3. 斜坡下降时间（P1121）必须与负载的惯量相匹配。 4. 要求的制动功率必须在规定的限定值以内。
负载的惯量越大需要的斜坡时间越长；外形尺 寸FX 和GX 的变频器应接入制动电阻。 Off2 F0003 欠电压 ?供电电源故障。 ?冲击负载超过了规定的限定值。 检查以下各项： 1. 电源电压（P0210）必须在变频器铭牌规定 的范围以内。 2. 检查电源是否短时掉电或有瞬时的电压降 低。 3. 使能动态缓冲（P1240=2） Off2 F0004 变频器过温 ?冷却风量不足 ?环境温度过高。 检查以下各项： 1. 负载的情况必须与工作/停止周期相适应 2. 变频器运行时冷却风机必须正常运转 3. 调制脉冲的频率必须设定为缺省值 4. 环境温度可能高于变频器的允许值 Off2 F0005 变频器I2T 过热保 护 ?变频器过载。 ?工作/ 间隙周期时间不符合要 求。 ?电动机功率（P0307）超过变频 器的负载能力（P0206）。 检查以下各项： 1. 负载的工作/间隙周期时间不得超过指定的 允许值。 2. 电动机的功率（P0307）必须与变频器的功 率（P0206）相匹配 Off2 故障的排除 MICROMASTER 430 使用大全6-5 故障引起故障可能的原因故障诊断和应采取的措施反应
富士变频器常见故障及判断 一、富士变频器常见故障及判断 (1) OC报警键盘面板LCD显示:加、减、恒速时过电流。对于短时间大电流的OC (损坏) :电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。小容量( 7.5G 11以下)变频器的24V风扇电源短路时也会造成OC324V风扇电源会损它功能正常。若出现“1、OC 2”报警且不能复位或一上电就显示“OC 3”;若一按RUN键就显示“OC 3” (2) OLU报警键盘面板LCD显示:变频器过负载。当G/P9系列变频器出现此报警时可通过三种方法解决:首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置;其次用卡表测量变频器的输出是否真正过大;最后用示波器观察主板左上角检测点的输出来判断主板是否已经损坏。 (3) OU1报警键盘面板LCD显示:加速时过电压。当通用变频器出现“OU 一下电机的在线自整定。另外在启动时用万用表测量一下中间直流环 LCD
780VDC时OU报警;当低于350VDC LU报警。 (4) LU报警键盘面板LCD显示:欠电压。如果设备经常“LU欠 (H03设成1后确认)然后提高变频器的载波频率(参数F26)。若E9设备LU欠电压报警且(电源)驱动板出了问题。 (5) EF报警键盘面板LCD显示:对地短路故障。G/P9系列变频器出现此报警时可能是主板或霍尔元件出现了故障。 (6)Er1报警键盘面板LCD显示:存贮器异常。关于G/P9系列变频器“ER1不复位”故障的处理:去掉FWD—CD 直按住RESET键直到LED电源指示灯熄灭再松手;然后再重新上ER1这种方法也不能解除 (7) Er7报警键盘面板LCD显示:自整定不良。G/P11系列变频器 (小容量变频器)。另外就是检查内部接触器是否吸合(30G 11以上;且当变频器带载输出时才会报警)、接触器的辅助触点是否接触良好;若内部接触器不吸合可首先检查驱动板上的1A 保险管是否损坏。也可能是驱动板出了问题—可检查送给主板的两芯信号是否正常。 （8）Er2报警键盘面板LCD显示:面板通信异常。11kW以上的变频器当24V风扇电源短路时会出现此报警(主板问题)。对于E9系 DTG
很多工厂供电是发电机发电，当发电机有故障时，输出高压电常把变频器及电子仪器烧坏！这种情况是我们经常见过的，去年深圳就有一家拉丝厂一次就坏了二十几台30KW变频器， 停产十几天，造成重大损失，工厂在发电机搞了很多保护方法可效果不太明显！后来我们想 了一个被动的保护方法，就是在变频器或仪器的输入端的空气开关上加了压敏电阻（380V 用821K，220V471K），这样当有高压电时压敏就会短路，空气开关跳闸，保护了变频器，变频器故障率大大减小，压敏电阻很便宜，这个方法可说是花小钱办大事 2: 最近维修一台安川616G5-55KW变频器，损坏严重，其原来是有一个快熔断了（三相 各有一个快熔），电工可能是没有经验，没有检查模块是否有问题，又一时找不到快熔，就 用一条铜线代替，开机后发出一声巨响，两个模块炸裂，吸收回路坏，推动板也无法维修，换新板，造成重大损失！按我们经验，如果快熔断则模块大多有问题，但模块坏快熔不一定断！铜线代替快熔的做法我们已见过不少次！3: 有一位电工打来电话，说他在给变频器 试机时发现变频器输出电压有1000多伏（输入380V），问是否是变频器故障？是否会烧电机？他还不明白变频器只会降压，不会升压！！原来他是用数字万用表测量，由于变频器输 出电压是高频载波，普通没防干扰的数字表在这里测量是很不准！ 4 今天有的朋友打来 电话，说到压敏电阻问题，他问到有的变频器里面输入端也有压敏电阻，也应该有保作用！但根据我们修过的变频器的实际情况来看，轻伤的就只烧断电路板的铜线，重伤的就烧坏整 流模块，开关电源，CPU板，电容，造成重伤的原因可能是当压敏电阻短路爆炸时它的金 属碎片到处飞；爆炸时发出强大的静电及电磁波（很象雷击）；烧断电路板的铜线使空气开 关不动作。所以在变频器外面另加压敏电阻情况就好很多！ 5 有的人 买模块时要求型号一字不差！其实完全没必要这样，如模块7MBR25NF-120与 7MBR25NE-120的参数是一样的，前者只多了四个定位脚！由于IGBT模块的驱动是电压 控制，有更好的互换性，只要耐压、电流参数一样，不同型号的IGBT模块很多是可互换！有的安装尺寸不同的还可另钻孔！GTR模块则还需要考虑其放大倍数，互换性差一点！我 们维修变频器那么便宜就是充分利用模块的互换性，避开用市场上热销的模块，不然模块价 格高或难找到！ 6 怎样选购模块：维修变频器，判定模块的质量也是关键！首先你要看 模块是否被拆开过（看外观痕迹），现在有很多模块是维修过的，参数正常但质量很差！耐 压值是最重要的参数，可用耐压表测量，输入380V的变频器的输出模块耐压值要大于1000V，220V则要600V！电流则可用电容表来比较判定大小！IGBT模块还可以用指针式万用表10K 档检测其是否能动作，用指针（黑—红）去触发模块的G—E，可使模块C—E导通，当G—E 短接时则C—E关闭！这方法是最简单最基本的测量方法，是维修新手可以做到的，专业 的可不是这样测量！7 不少人维修变频器更换的模块没几天又坏掉，弄不 清原因就拿到我们这里来，原来是有的螺丝没拧紧！看起来好象是小事，但对变频器却是致 命的！我们发现，有很多变频器当装在有震动的设备上（如工业洗衣机、机床等）运行一段 时间后，其主回路的连接螺丝和模块的紧固螺丝容易松动，此时最先损坏一般是模块，如果 换了模块后没有紧固其它螺丝，则模块很快坏掉，就埋怨模块质量不好！也特别强调不要把 变频器装在有震动的设备上，不然多好的变频器可能很快就坏了！8 很多人搞不清富士 G9-5.5KW变频器整流模块CVM40CD120的结构，在这里简单说一下： 整流部分：R、S、T、A（+）、N-（-）充电可控硅：A、P1、Gth（触发） 制动管：DB、N-、G7（触发）；DB、B+ 是其续流二极管电源开关管：D8、S8、G8热敏电阻：Th1、Th29 富士G9变 频器3.7KW-7.5KW有一个共同的问题:其散热风扇功率大,转速高,当在尘多的工作环境中寿 命会比较短!当风扇坏了以后变频器也不会马上跳“过热”保护（可能是保护温度值设置太高）,这时整个变频器的内部温度很高，使到驱动电路及电源电路的小电容容易老化，通常是开关 电源最先停止工作！变频器没有显示！！这时候应把风扇及电源电路的二个小电容换掉就可
变频器常见故障 (1) 变频器驱动电机抖动 在接修一台安川616PC5-5、5kW变频器时,客户送修時标明电机行抖动,此时第一反应就是输出电压不平衡、在检查功率器件后发现无损坏,给变频器通电显示正常,运行变频器,测量三相输出电压确实不平衡,测试六路数出波形,发现W相下桥波形不正常,依次测量该路电阻,二极管,光耦。发现提供反压的一二极管击穿,更换后,重新上电运行,三相输出电压平衡,修复。 (2) 变频器频率上不去 在接修一台普传220V,单相,1、5kW变频器时,客户标明频率上不去,只能上到20Hz,此时第一想到的就是有可能参数设置不当,依次检查参数,发现最高频率,上限频率都为60Hz,可见不就是参数问题,又怀疑就是频率给定方式不对,后改成面板给定频率,变频器最高可运行到60Hz,由此瞧来,问提出在模拟量输入电路上,检查此电路时,发现一贴片电容损坏,更换后,变频器正常。 (3) 变频器跳过流 在接修一台台安N2系列,400V,3、7kW变频器时,客户标明在起动时显示过电流。在检查模块确认完好后,给变频器通电,在不带电机的情况下,启动一瞬间显示OC2,首先想到的就是电流检测电路损坏,依次更换检测电路,发现故障依然无法消除。于就是扩大检测范围,检查驱动电路,在检查驱动波形时发现有一路波形不正常,检查其周边器件,发现一贴片电容有短路,更换后,变频器运行良好。 (4) 变频器整流桥二次损坏 在接修一台LG SV030IH-4变频器时,检查时发现整流桥损坏,无其它不良之处,更换后,带负载运行良好。不到一个月,客户再次拿来。检查时发现整流桥再次损坏,此时怀疑变频器某处绝缘不好,单独检查电容,正常。单独检查逆变模块,无不良症状,检查各个端子与地之间也未发现绝缘不良问题,再仔细检查,发现直流母线回路端子P-P1与N之间的塑料绝缘端子有炭化迹象,拆开端子查瞧,果然发现端子碳化已相当严重,从安全角度考虑,更换损坏端子,变频器恢复正常运行,正常运行已有半年多。 (5) 变频器小电容炸裂 在接修一台三肯SVF7、5kW变频器时,检测时发现逆变模块损坏,更换模块后,变频器正常运行。由于该台机器运行环境较差,机器内部灰尘堆积严重,且该台机器使用年限较长,决定对它进行除尘及更换老化器件的维护。以提高其使用寿命,器件更换后,给变频器通电,上电一瞬
台达品牌变频器的VFD-B系列故障代码详表 故障代码故障现象/ 类型 故障原因解决对策 occ 交流电机驱 动侦测输出 侧有异常突 增的过电流 产生 检查电机额定与电流驱动 器额定是否相匹配 检查交流电机驱动器U-V-W 见有无短路 检查与电机连线是否有短 路现象或接地 检查交流电机驱动器与电 机的落地有无松动 加长加速时间 检查是否电机是否有超额 负载 ov 交流电机驱 动器侦测内 部直流高压 侧有过电压 现象 检查输入电压是否与在交 流电机驱动器额定输出电 压范围内，并监测是否有突 破电压产生 若是由于电机惯量回升电 压，造成交流电机驱动器内 部直流高压侧电压过高，此 时可加长减速间或加装刹 车电阻 oH 交流驱动器 侦测内部温 度过高，超 过保护 位准 检查温度是否过高 检查散热片是否有异物，风 扇有无转动 检查交流电机驱动器通风 空间是否足够
Lv 交流电机驱 动器内部直 流电压侧过 低 检查输入电源电压是否正 常 检查负载是否有突然的重 载，是否三相机种单相电源 入力或欠相 Lv 输出电流超 过交流电机 驱动器可承 受的电流， 若输出150 （%）的交流 电机驱动器 额定电流， 可承受60秒 检查电机是否过负载 减低转矩提升设定值 是否三相机种单相电源入 力或欠相 oL1 内部电子热 动电驿保 护动作 检查电机是否过载 检查电机额定电流值是否 适当 检查电子热动电驿功能设 定 增加电机容量 oL2 电机负载过 大检查电机负载是否过大检查过转矩出位准设定值（06-03----06-05); oL1 内部电子热 动电驿保 护动作 检查电机是否过载 检查电机额定电流值是否 适当 检查电子热动电驿功能设 定 增加电机容量

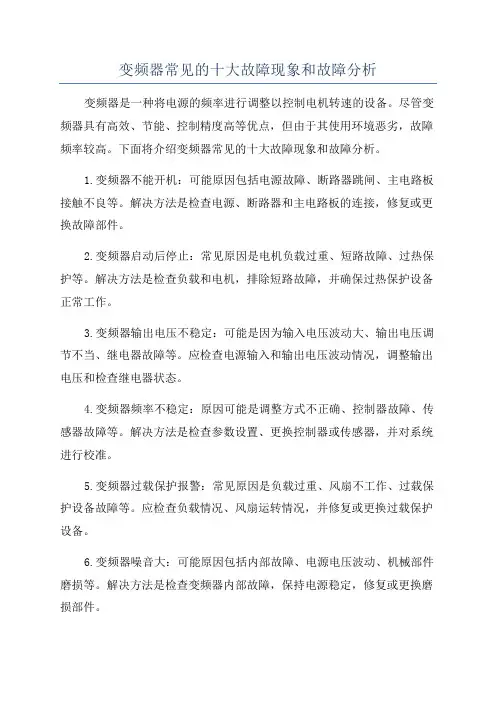

变频器最常见的十大故障 一、过流（OC） 过流是变频器报警最为频繁的现象。 1.1现象 （1）重新启动时，一升速就跳闸。这是过电流十分严重的现象。主要原因有：负载短路，机械部位有卡住；逆变模块损坏；电动机的转矩过小等现象引起。 （2）上电就跳，这种现象一般不能复位，主要原因有：模块坏、驱动电路坏、电流检测电路坏。重新启动时并不立即跳闸而是在加速时，主要原因有：加速时间设置太短、电流上限设置太小、转矩补偿（V/F）设定较高。 1.2实例 （1）一台LG-IS3-43.7kW变频器一启动就跳“OC” 分析与维修：首先打开机盖没有发现任何烧坏的迹象，在线测量IGBT（7MBR25NF-120）基本判断没有问题，为进一步判断问题，把IGBT拆下后测量7个单元的大功率晶体管开通与关闭都很好。在测量上半桥的驱动电路时发现有一路与其他两路有明显区别，经仔细检查发现一只光耦A3120输出脚与电源负极短路，更换后三路基本一样。模块装上上电运行一切良好。 （2）一台BELTRO-VERT2kW变频通电就跳“OC”且不能复位。 分析与维修：首先检查逆变模块没有发现问题。其次检查驱动电路也没有异常现象，估计问题不在这一块，可能出在过流信号处理这一部位，再次将其电路传感器拆掉后上电，显示一切正常，故认为传感器已坏，找一新品换上后带负载实验一切正常。 二、过压（OU） 过电压报警一般是出现在停机的时候，其主要原因是减速时间太短或制动电阻及制动单元有问题。 （1）实例 一台台安N2系列3.kW变频器在停机时跳“OU”。
分析与维修：首先要搞清楚“OU”报警的原因何在，这是因为变频器在减速时，电动机转子绕组切割旋转磁场的速度加快，转子的电动势和电流增大，使电机处于发电状态，回馈的能量通过逆变环节中与大功率开关管并联二极管流向直流环节，使直流母线电压升高所致，所以我们应该着重检查制动回路，测量放电电阻没有问题，在测量制动管（ET191）时发现已击穿，更换后上电运行，且快速停车都没有问题。 三、欠压（Uu） 欠压也是我们在使用中经常碰到的问题。主要是因为主回路电压太低（220V系列低于200V，380V系列低于400V），主要原因：整流桥某一路损坏或可控硅三路中有工作不正常的都有可能导致欠压故障的出现，其次主回路接触器损坏，导致直流母线电压损耗在充电电阻上面有可能导致欠压。还有就是电压检测电路发生故障而出现欠压问题。 3.1举例 （1）变频器上电跳“Uu” 分析与维修：经检查这台变频器的整流桥充电电阻都是好的，但是上电后没有听到接触器动作，因为这台变频器的充电回路不是利用可控硅而是靠接触器的吸合来完成充电过程的，因此认为故障可能出在接触器或控制回路以及电源部分，拆掉接触器单独加24V直流电接触器工作正常。继而检查24V直流电源，经仔细检查该电压是经过LM7824稳压管稳压后输出的，测量该稳压管已损坏，找一新品更换后上电工作正常。 （2）一台DANFOSSVLT5004变频器，上电显示正常，但是加负载后跳“DCLINKUNDERVOLT”（直流回路电压低）。 分析与维修：这台变频器从现象上看比较特别，但是你如果仔细分析一下问题也就不是那么复杂，该变频器同样也是通过充电回路，接触器来完成充电过程的，上电时没有发现任何异常现象，估计是加负载时直流回路的电压下降所引起，而直流回路的电压又是通过整流桥全波整流，然后由电容平波后提供的，所以应着重检查整流桥，经测量发现该整流桥有一路桥臂开路，更换新品后问题解决。 四、过热（OH）。 过热也是一种比较常见的故障，主要原因：周围温度过高，风机堵转，温度传感器性能不良，马达过热。 举例：一台ABBACS50022kW变频器客户反映在运行半小时左右跳“OH”。 分析与维修：因为是在运行一段时间后才有故障，所以温度传感器坏的可能性不大，可能变频器的温度确实太高，通电后发现风机转动缓慢，防护罩里面堵满了很多棉絮（因该变频器是用在纺织行业），经打扫后开机风机运行良好，运行数小时后没有再跳此故障。
变频器常见故障分析与处理 本系列变频器具有过流、过热、过载、欠压多种保护功能。当发生故障时，变频器就会立即报警跳开，LED监视器上显示相应的故障类型，并且电动机自动停止转动。当排除故障后，按“STOP”键或输入控制电路端子复位命令，即能解除报警跳开状态。 故障代码表： 一过压：分别为加速时过电压（E002）、定速时过电压（E003）、停止时过电压（E00A）、减速时过电压（E00B） 分析：E002、E003、E00A、E00B故障出现的直接原因就是变频器本身检测到的电压过高。
而出现E002、E003、E00A根本原因有三个：1）外部实际电网电压过高，处理方法：降低电网电压（可采用稳压电源）。2）变频器检测到的电压（U）比外部实际的高，处理方法：重新检测电压（进入内部参数b123）。3）能量反馈，电机实际转速高于变频器输出（即电机被拖动）；处理方法：去除电机拖动现象或加能耗电阻。4）变频器内部电压检测电路有故障，与办事处联系维修。 出现E00B则与下列几个因素有关：减速时间、制动器（制动电阻或制动单元）、负载惯性 减速时间过短会使变频器在减速过程中产生反馈电压（减速时间越短同样的负载产生的反馈电压越大），如果没有制动器或制动器过小，那就无法消耗这部分多余的电压，当电压高到一定值时（460）就会跳E00B报警，而负载惯性越大同样的减速时间产生的反馈电压就越高。所以，应适当的加长减速时间。 二欠压：E001 出现E001故障报警的原因有： 1）外部电网电压异常（缺相、三相不平衡、电压过低）； 2）有大容量负载在同一线运行，处理方法：另选电源； 3）变频器检测到的电压（U）比实际低，处理方法：重新检测电压（进入内部参数b123）； 4）变频器内部故障，继电器没吸合（现象是带负载时跳）。处理方法：检查继电器接口是否接触良好；否，则为变频器内部电压检测电路故障，与办事处联系。 三过流：分别为加速时过电流（E004）、定速时过电流（E005）、减速时过电流（E006）出现这三类故障的原因有： 1）电机连接端子相间短路，处理方法：检查输出线路及负载； 2）负载突变或过重，处理方法：减小线路负载，检查变频器与电机搭配是否适当； 3）加速时间过短，处理方法：加长加速时间；
三菱变频器常见故障分析及维修案例 三菱变频器经过近20年的发展，产品质量和功能都相当稳定与完善。特别是随着功率器件以及IC芯片的不断改进，变频器产品也是不断地推陈出新，从早期使用分立元件的K系列、Z系列，到现在使用IPM、PIM模块的A系列，三菱变频器应该说又上了一个新台阶。我们应该提到的是在大功率模块的应用上，三菱变频器可能更有优势，因为三菱公司本身就是一个著名的半导体生产厂家，在功率器件的开发上更是走在了前端，特别是三菱公司的IPM模块，以其卓越的性能被众多变频器厂家所采用。现在的三菱变频器从应用来说主要可以分为以下几大类: (1) 通用型的A系列，较早有A200系列，以及经济型的A024、A044系列; (2) 风机水泵专用型的F系列, 包括早期的F400系列以及现在广泛使用的F500系列; (3) 经济型的E系列和简易型的S系列。 为了满足市场的需要，三菱变频器还开发了应用于多种场合的选件卡，主要包括要求精确转速的PG反馈卡、用于精确定位的定位控制卡、用于压力控制的PI控制卡以及用于扩展输出点的继电器和晶体管输出卡。变频器功能的不断加强和选件卡的开发，使得三菱变频器更好地满足了不同用户的需要，也成为三菱变频器能够迅速壮大的动力。 2 常见故障的处理 以下我们就三菱变频器的一些常见故障在这里和广大使用者做一个探讨。 2.1 早期产品的故障 由于三菱变频器进入中国市场较早, 所以有些老的产品仍在使用，我们先就这些产品的故障做一分析。早期我们能碰到的产品主要包括Z系列和A200系列的变频器。小功率Z024系列变频器我们常见的故障现象有OC、ERR、无显示等。 OC引起的原因主要有以下两种可能。 (1) 驱动电路老化 由于较长年限的使用，必然导致元器件的老化，从而引起驱动波形发生畸变，输出电压也就不稳定了，所以经常一运行就出现OC报警。 (2) IPM模块的损坏也会引起OC报警 Z024系列的机器使用的功率模块不仅含有过流，欠压等检测电路，而且还包含有放大驱动电路，所以不管是检测电路的损坏，驱动电路的损坏, 或者大功率晶体管的损坏都有可能引起OC报警。 (3) 无显示故障的原因则多数是由于开关电源厚膜的损坏引起的。 (4) ERR故障是一个欠压故障，通常是由于电压检测回路电阻或连线出现问题而导致故障的产生，而不是实际输入电压真的出现欠电压。A200系列的OC故障多数是由于驱动电路的损坏而引起的，它的驱动电路采用了一块陶瓷封装的厚膜电路，这给维修带来了一定的困难，其厚膜电路主要是基于一块驱动光耦而设计的电路。 (5).此外我们还会碰到一些LV故障，欠压故障的出现也多半由于母线检测电路出现了故障，三菱变频器也为此设计了一块用于检测电压和电流的厚膜电路。开关电源脉冲变压器的损坏也是A200系列变频器的一个常见故障，由于开关电源输出负载的短路，或母线电压的突变而导致脉冲变压器初、次级绕组的损坏。 2、A500和E500系列常见故障
一、过流（OC） 令狐采学 过流是变频器报警最为频繁的现象。 1.1现象 (1) 重新启动时，一升速就跳闸。这是过电流十分严重的现象。主要原因有:负载短路，机械部位有卡住;逆变模块损坏;电动机的转矩过小等现象引起。 (2) 上电就跳，这种现象一般不能复位，主要原因有:模块坏、驱动电路坏、电流检测电路坏。 (3) 重新启动时并不立即跳闸而是在加速时，主要原因有:加速时间设置太短、电流上限设置太小、转矩补偿(V/F)设定较高。 1.2 实例 (1) 一台LG-IS3-4 3.7kW变频器一启动就跳“OC” 分析与维修:打开机盖没有发现任何烧坏的迹象，在线测量IGBT(7MBR25NF-120)基本判断没有问题，为进一步判断问题，把IGBT拆下后测量7个单元的大功率晶体管开通与关闭都很好。在测量上半桥的驱动电路时发现有一路与其他两路有明显区别，经仔细检查发现一只光耦A3120输出脚与电源负极短路，
更换后三路基本一样。模块装上上电运行一切良好。 (2) 一台BELTRO-VERT 2.2kW变频通电就跳“OC”且不能复位。 分析与维修:首先检查逆变模块没有发现问题。其次检查驱动电路也没有异常现象，估计问题不在这一块，可能出在过流信号处理这一部位，将其电路传感器拆掉后上电，显示一切正常，故认为传感器已坏，找一新品换上后带负载实验一切正常。二、过压（OU） 过电压报警一般是出现在停机的时候，其主要原因是减速时间太短或制动电阻及制动单元有问题。 2.1 实例 一台台安N2系列3.7kW变频器在停机时跳“OU”。 分析与维修:在修这台机器之前，首先要搞清楚“OU”报警的原因何在，这是因为变频器在减速时，电动机转子绕组切割旋转磁场的速度加快，转子的电动势和电流增大，使电机处于发电状态，回馈的能量通过逆变环节中与大功率开关管并联的二极管流向直流环节，使直流母线电压升高所致，所以我们应该着重检查制动回路，测量放电电阻没有问题，在测量制动管(ET191)时发现已击穿，更换后上电运行，且快速停车都没有问题。三、欠压（Uu）
施耐德变频器故障代码对照表OC 过电流 1. 加速时间过短 2. 减速时间过短 3. V/F曲线不合适 4. 载波频率不合适 5. 直流制动时制动电压过高 6. 直流制动时制动时间过长 7. 直流制动时制动频率过高 8. 输出侧短路 9. 变频器瞬间停止输出，对旋转中电机实施再起动 10. 变频器周围环境温度过高 11. 电机堵转或负载太重 12. 负载发生急剧变化 13. 外部接线错误 14. 电机绕组与电机外壳短路 15. 电机接线与大地短路 16. 电源瞬间变化 17. 干扰 18. 是否是特殊电机(如特殊电机，阻抗比较小) 19. 变频器逆变电路存在问题
20. 变频器正反转切换 21. 变频器与电机间的接线松动 1. 延长加速时间 2. 延长减速时间 3. 检查并更改V/F设定 4. 检查并更改载波频率 5. 降低直流电压 6. 减小制动时间 7. 降低制动频率 8. 检查输出测是否短接 9. 等待电机停转后再起动 10. 检查冷却风扇是否正常，环境温度是否正常 11. 检查电机及负载 12. 减小负载的突变 13. 重新检查接线 14. 检查电机 15. 检查电机接线 16. 检查输入电源 17. 检查接地线、屏蔽线接地情况及端子情况 18. 更换电机或更改变频器功能参数 19. 变频器维修
20. 延长加减速时间和正反转切换死区时间 21. 检查变频器与电机间的连线 OE 过压 1. 输入电压异常 2. 减速时间过短 3. 负载惯性较大 4. 瞬间掉电，得电后重新运行正在运转的电机 5. 变频器运转中，切断电机与变频器的连接 6. 能耗制动电阻选择不合适 7. 外部接线错误 1. 检查输入电压 2. 延长减速时间 3. 延长减速时间或使用制动装置 4. 等待电机停转后再起动 5. 更改操作顺序 6. 根据负载重新选择制动电阻 7. 重新检查接线 OL 过载 1. 负载过大 2. V/F曲线不合适 3. 加速时间设定不合适，进行急加速
伦茨变频器故障处理实例祥解 前言 L e n z e伦茨变频器，在驱动产品领域也是一个非常著名的品牌，源自德国，主要产品包括变频器，伺服控制器，直流控制器，交直流电机，伺服电机，磁粉离合器，以及齿轮减速机等，应该说在涉及驱动产品的领域l e n z e都有自己的解决方案。在国内l e n z e伦茨变频器广泛应用于 纺织、造纸、烟草、印刷、包装、冶金、食品、汽车制造及物料运送等多个行业。应该说l e mz e 变频器在变频器市场上还是有着相当的知名度，也越来越被广大国内用户认可和接受。l e n z e 变频器功能比较强大，应用选件丰富，可以扩展多种功能，良好的力矩特性(最高可达180％60s 的转矩提供)，比较突出的是伦茨变频器设计的时候考虑到了变频器伺服器一体化功能，针对不同电机可以做出不同的控制模式。现在我们比较常见的主要包括8220/8240系列通用变频器，8200e v系列矢量闭环变频器，9300系列工程矢量变频器。8220/8240系列变频器投放市场也已有较长时间了，9300系列变频器是功能更为强大的一种矢量型变频器，除了先前我们讲到的一系列功能外，还包括双p i d功能并且通过选装组件还可以完成速度/转矩切换控制、步进控制和位置控制等功能。伦茨变频器维修比较麻烦，因为电路板相对复杂，同时电路有涂层，下边主要以9300系列伦茨变频器维修来分析伦茨变频器的维修技术。 一、伦茨变频器结构分类维修方法 1、维修前准备 伦茨e v s9300为伺服控制器，一般采用旋转变压器或光电编码器的反馈信号作为控制器的运行控制，在一般条件下维修试机都无法满足其工况条件！可以修改部分参数；即可使用端子控制。端子编号位置参照说明书。 对上述参数一般只作修改(修改后在不掉电下记忆)，不作存储。若存储,部分其他参数都可能跟着改变！ 启动运行时(若连接普通电机)：在低速时，电机噪声大，电流大;在高速时电机运行情况基本与其它变频器一致，(低速、高速时电压、电流应平衡)；部分机无法调速，都为正常。若不接电机启动，其输出电压相差较大(相间)！ 2、输出模块(igbt)损坏解决方法 i g b t坏，其驱动电路一般都同时损坏，应详细检查其驱动电路上的光耦，电阻、二极管等元件，排除故障后再安装i g b t试机，否则可能再次损坏i g b t。9322的驱动电路原理图见图1。
变频器常见故障及处理方法 1 引言 IGBT变频调速器，自研制开发投入市场以来，以其优越的调速性能，可观的节能量已为广大的电机用户所接受，正以每年大规模的销售量走向社会，为电力、建材、石油、化工、煤矿等各行业的发展提供了优质的服务，其用户群已遍布生产的各行各业，成为广大用户所喜爱的产品。 这里笔者结合自己在长期的售后服务工作中经历的一些常见故障及处理方法，提出来与广大的用户及维修工作者进行探讨，以期把该产品使用得更好，更切实的为顾客服务。 2 变频器运行中有故障代码显示的故障 在变频器的使用说明书中，有一栏具体阐述了变频器有故障代码显示的故障，具体如表1所示。 注:表1中Io、Vo分别是输出额定电流、输入额定电压;Vin是输入电压。 现就这几种情况作一下分析。 表1 故障代码显示的故障
2.1 短路保护 若变频器运行当中出现短路保护，停机后显示“0”，说明是变频器内部或外部出现了短路因素。这有以下几方面的原因: (1) 负载出现短路 这种情况下如果把负载甩开，即将变频器与负载断开，空开变频器，变频器应工作正常。这时我们用兆欧表(或称摇表)测量一下电机绝缘，电机绕组将对地短路，或电机线及接线端子板绝缘变差，此时应检查电机及附属设施。 (2) 变频器内部问题 如果上述检测后负载无问题，变频器空开仍出现短路保护，这是变频器内部出现问题，应予以排除。如图1所示。
图1 变频器主电路示意图 在逆变桥的模块当中，若IGBT的某一个结击穿，都会形成短路保护，严重的可使桥臂击穿，甚至于送不上电，前面的断路器将跳闸。这种情况一般只允许再送一次电，以免故障扩大，造成更大的损失，应联系厂家进行维修。 (3) 变频器内部干扰或检测电路有问题 有些机子内部干扰也易造成此类问题，此时变频器并无太大的问题，只是不间断的、无规律的出现短路保护，即所谓的误保护，这就是干扰造成的。 变频器的短路保护一般是从主回路的正负母线上分流取样，用电流传感器经主控板的检测传至主控芯片进行保护的，因此这些环节上任何一处出现问题，都可能造成故障停机。 对于干扰问题，现低压大功率的及中高压变频器都加了光电隔离，但也有出现干扰的，主要是电流传感器的控制线走线不合理，可将该线单独走线，远离电源线、强电压、大电流线及其他电磁辐射较强的线，或采用屏蔽线，以增强抗干扰能力，避免出现误保护。
一、过流（OC） 过流是变频器报警最为频繁的现象。 1.1现象 (1) 重新启动时，一升速就跳闸。这是过电流十分严重的现象。主要原因有:负载短路，机械部位有卡住;逆变模块损坏;电动机的转矩过小等现象引起。 (2) 上电就跳，这种现象一般不能复位，主要原因有:模块坏、驱动电路坏、电流检测电路坏。 (3) 重新启动时并不立即跳闸而是在加速时，主要原因有:加速时间设置太短、电流上限设置太小、转矩补偿(V/F)设定较高。 1.2 实例 (1) 一台LG-IS3-4 3.7kW变频器一启动就跳“OC” 分析与维修:打开机盖没有发现任何烧坏的迹象，在线测量IGBT(7MBR25NF-120)基本判断没有问题，为进一步判断问题，把IGBT拆下后测量7个单元的大功率晶体管开通与关闭都很好。在测量上半桥的驱动电路时发现有一路与其他两路有明显区别，经仔细检查发现一只光耦A3120输出脚与电源负极短路，更换后三路基本一样。模块装上上电运行一切良好。 (2) 一台BELTRO-VERT 2.2kW变频通电就跳“OC”且不能复位。 分析与维修:首先检查逆变模块没有发现问题。其次检查驱动电路也没有异常现象，估计问题不在这一块，可能出在过流信号处理这一部位，将其电路传感器拆掉后上电，显示一切正常，故认为传感器已坏，找一新品换上后带负载实验一切正常。 二、过压（OU） 过电压报警一般是出现在停机的时候，其主要原因是减速时间太短或制动电阻及制动单元有问题。 2.1 实例 一台台安N2系列3.7kW变频器在停机时跳“OU”。 分析与维修:在修这台机器之前，首先要搞清楚“OU”报警的原因何在，这是因为变频器在减速时，电动机转子绕组切割旋转磁场的速度加快，转子的电动势和电流增大，使电机处于发电状态，回馈的能量通过逆变环节中与大功率开关管并联的二极管流向直流环节，使直流母线电压升高所致，所以我们应该着重检查制动回路，测量放电电阻没有问题，在测量制动管(ET191)时发现已击穿，更换后上电运行，且快速停车都没有问题。 三、欠压（Uu） 欠压也是我们在使用中经常碰到的问题。主要是因为主回路电压太低(220V系列低于200V，380V系列低于400V)，主要原因:整流桥某一路损坏或可控硅三路中有工作不正常的都有可能导致欠压故障的出现，其次主回路接触器损坏，导致直流母线电压损耗在充电电阻上面有可能导致欠压.还有就是电压检测电路发生故障而出现欠压问题。 3.1 举例 (1) 一台CT 18.5kW变频器上电跳“Uu”。 分析与维修:经检查这台变频器的整流桥充电电阻都是好的，但是上电后没有听到接触
变频器故障代码表 故障 代码 故障可能的原因检查措施 1 过电流变频器检测到电机电缆存在过大电流 （>4×In） ?突加重载? 电机电缆短路? 电机 不合适 检查负载；检查电机规格检查 电缆 2 过电压变频器内部直流母线电压超出了规定值 ?减速时间过短 ?设备受到很高的过压峰值影响 延长减速时间 3 接地故障电机检测发现电机相电流之和不为零 -电机或电缆绝缘无效 检查电机电缆 8 系统故障?元件失效? 误操作故障复位，重新起动。 9 欠电压支流母线电压下降到了规定的电压极限 以下 -最常见的原因是：电源电压过低 -变频器内部故障 若为暂时的电源中断，可复位 后重新启动。检查设备输入， 若设备电源正常，则说明发生 内部故障 11 输出相监控电流检测发现电机有一相无电流检查电机电缆和电机13 变频器温度过低散热器温度低于–10°C 14 变频器过热散热器温度超过90°C. 若散热器温度超过85°C，则会出现过温 报警 检查冷却气流的流量 检查散热器是否不干净，检查 环境温度，确保相对于环境温 度和电机负载，斩波频率没有 过高 15 电机失速电机失速保护跳闸检查电机 16 电机过热变频器由电机温度模型检测出电机过 热，电机过载 减少电机负载。若电机没有过 热则检查温度模型参数 17 电机欠载电机欠载保护跳闸 24 计数器故障计数器的显示值错误 25 微处理器看门狗故障?误操作? 元件失效对故障复位后，重新起动。 29 热敏电阻故障选件卡的热敏电阻输入检测出电机温升检查电机冷却和负载检查热敏电阻连接 34 内部总线通讯周围环境干扰或硬件缺陷对故障复位后，重新起动。 39 装置移除选件卡移除或驱动装置移除复位
变频器开关电源维修故障处理实例祥解 变频器开关电源电路板维修需求市场在我国非常大。这其中，有不少原因是企业技术人员对对开关电源的故障判断不够正确、以及错误的电路板故障排除方法，导致设备出现必须进行P C B板卡检测与维修的严重后果。 本文以丹佛斯和台达两个品牌的变频器开关电源故障作为案例解析，供大家参考交流，如有不正确的地方，望网友指出批正。 一丹佛斯变频器上电操作面板闪烁故障。 该故障属于开关电源工作不正常，起振后又关断。损坏的可能有： 1、负载太大，以丹佛斯V L T5000为例，可能风机损坏、I G B T驱动线路短路，导致开关电源负载太重，开关电源电流过大，自动关断。 2、开关电源线路工作不正常。丹佛斯V L T5000变频器开关电源线路有稳压、直流电压检测等，如果有任何一方面出现问题，都有可能导致此现象发生。 二丹佛斯变频器上电只有O N等亮，面板没有显示。 该现象大多数人会认为是控制卡损坏，但是维修中心最近总结出经验。由于丹佛斯变频器V L T5000的开关电源线路有2路+5V D C，其中一路是开关电源反馈用，另外一路+5V D C是给控制卡供电，如果这路电源损坏，或者是没有电压，就会导致此现象。所以在维修时候关键还是要多测量，对整个开关电源要有全面的了解，才不会素手无策。只要把开关电源线路全部画出图纸，那么再困难的电源也好修复。 三丹佛斯变频器上电没有显示。 有些客户送修的变频器送点没有任何异常声音，没有异味，没有闪烁，也没有O N灯亮的状况。维修中心修复了不少此类变频器，这些变频器就是开关电源线路损坏，对于此类故障，就需要有耐心和能力去维修了。从起振线路、稳压回路，各类检测线路中逐步的检测。可以先测量逐个元件，后送弱电测试，最后可以强电测试，才可以修复。 四台达变频器显示8888故障。 该故障产生的原因，基本上会先更换控制卡试一下。其实有时候可能是控制卡损坏，但是大多数情况下是开关电源损坏导致。以台达变频器为例，显示8888后，可以去测量该开关电源的反馈电压，如果是+5V D C就正常，很多情况下是+5V D C工作不正常。常见的反馈线路如图： 五台达变频器上电有异常声音，但是操作面板没有显示。 常见就是发出吱吱的声音，但是没有显示。我们可以去测试开关电源开关频率、起振电压、以及反馈回路是否正常。但是台达有个通病，就是该故障基本上开关电源滤波电容和整流二级管有关系，要么是滤波电容漏液、要么是二极管短路导致。有时候电容漏液会导致线路板腐蚀，在维修中要特别注意，处理干净线路板后再更换滤波电容。
