宿舍建筑设计
建筑分类：
居住建筑：住宅，宿舍，旅馆，病房．．
公共建筑：教学楼，实验楼，火车站，电影院，剧院等民用建筑
工民建
工业建筑
宿舍设计应依据《宿舍建筑规范》
建筑设计基本要求：适用，安全，卫生，美观，节能
适用：满足相应的功能要求。
安全：防火，防盗。
卫生：提供对人体健康卫生的生活条件。主要包括：
1．日照，即阴面尽量少布置居住房间，或轮换使用，多设置楼梯等。如在住宅建筑中，每户均应有一个向南的房间。
2．通风采光，要求房间有一定面积的门窗。
美观：显示建筑的特点和特色，往往成为被建筑师首要考虑的因素。它不仅包括单体美观，还有群体美观和协调的问题。如在建筑物上设置广告就应注意其市容效果。
节能：主要包括隔热和保温效果。天津市住宅节能标准是要求达到50%，这就要求建筑设计采用保温材料，采取保温措施，另外，增加门窗保温和严密性要求。
宿舍建筑设计可大致按如下几方面进行：
一、总平面设计：
1．满足规划要求。应满足城市规划部门批准的规划，如退线尺寸等。
2．宿舍接近生活服务设施（如食堂）和工作、学习的地点。
3．应有良好的朝向，即建筑的卫生要求。宿舍建筑要求1/2以上的房间应有良好的日照，并远离有污染的场所（如厨房排烟，烟囱粉尘等）。
4．满足间距，为保证北边房屋不被南边房屋遮挡，房屋之间应拉开一定的距离。1：2的距离一般房屋不受遮挡，但在市中心人口密集地区，为节省用地，一般选用1：1.5，1：1.2，1：1.1等。另外, 《防火规范》规定不同防火等级建筑应有不同的防火间距。
5．场地平整，干燥，便于排水。出入口处不应集水，应四周形成洼地，避免建筑四周集水。
二、平面设计：
1．宿舍建筑的组成和功能关系：
居室
盥洗室
出入口
厕所
其他（活动室，洗衣间，开水间，仓库等）
2．居室：（宿舍设计是核心）
（1）宿舍面积：
国家按居住人数将宿舍分为3级：甲类：6m 2/人（每屋2人，宾馆称为标准间）乙类：4m 2/人（每屋3~4人）丙类：3~2.6m2/人（每屋6~8人）（2）家具：床，单人床尺寸为800~900X1950~2000 ；双人床有高度要求壁橱，储藏用，每人0.45m 3 的空间桌子，学习生活用品（3）床位的布置：二人房间：四人及八人房间 500
居室不应设置在地下室，不宜布置在半地下室。 3．盥洗室及厕所：（1）离最远的房间不应大于20m （2）厕所应设前室或通过盥洗室进厕所（便于厕所对过的居室居住），厕所门不应直对居室（3）厕位数：男厕。大便器，10人以下设1个，超过10人，每20人增设一个；小便器，每20人设1个。女厕。8人以下设1个，超过8人，每15人增设1个。盥洗室。每8人1个水龙头，超过8人，每12人增设1个，水槽，水池宽0.7m （4）盥洗室及厕所已宜有自然通风和天然采光 4．管理室：用于看门，电话，仪器设备管理等，最小面积8m 2 5．其它附属建筑：椐甲方要求设置。可根据需要设置公共活动室、隔离室、储藏间。 6．平面组织形式：作为宿舍建筑，其组织较为简单：通廊式——走道两面设房间，经济并便于集中管理单廊式——卫生条件好，干扰小
三、剖面设计
竖向空间组织及尺寸的设计。
根据高度，建筑物可分为：低层（1~3层），多层（4~6层），中高层（7~9层），高层（10层以上，>24m）
1．层高及净高：单层床的层高>2.8m，净高>2.5m，双层床的层高>3.3m，净高>3.0m。
2．室内外应有高差，一步15cm ，二步30cm ，三步45cm 。
3．楼梯设计：
楼梯是各层间竖向交通枢纽，结构构造复杂。
（1）楼梯间的分类
按楼梯间的形式分：
开敞式，即向走道开敞。
封闭式，通过楼梯间的墙和门与走道隔开，利于防火，多用于大型公共建筑。
防烟楼梯间，用于高层和地下建筑等，防止着火后，烟气顺着楼梯向上爬。
按楼梯间的布置分：
单跑楼梯，用于建筑层高较底时，不可超过18凳。
双跑楼梯，包括普通双跑楼梯、分合式双跑楼梯和直角楼梯。
多跑楼梯
螺旋楼梯，用于大空间的装饰楼梯，不可作为疏散用。
（2）疏散距离均匀、适中。
（3）放在坏朝向处。
（4）楼梯的部数：满足防火规范的要求（疏散距离，每层面积），间距
50m~60m，放于两侧偏中位置。
（5）梯段的宽度：>1.1m，即一人走需55cm ，楼梯宽应满足两人对走而不互相干扰。一般设0.55X2+0.15=1.25m左右，条件允许可再宽，另外，疏散人员多时，应根据人数确定梯段宽，以满足防火要求。
（6）休息平台的宽度，大于梯段的宽度；梯井>=0.15m。
（7）跑缝，用于救火时，水龙带可从缝处穿过，高层>150mm，一般
>120mm。
（8）每跑楼梯的踏步数，≦18步，且>3步，此为防火要求，因为当发生前拥后挤时，人对高差没有感觉时容易摔倒，而高差>450mm（三步）时，人可注意到。
（9）梯凳高度：应满足b+h=450mm，及2h+b=600~610mm。一般公建采用150X300（不大于170mm ，不小于260mm ）, 儿童除外。
（10）扶手高度，0.9~1.0 m，梯顶层水平段(或超过500长水平扶手
>1050mm。
四、立面设计
宿舍要求：简洁、大方、明快、美观，不可过多繁琐，避免杂乱。
美观——指建筑的内外部视觉感受效果。
外部指建筑形体组合、整体形象、比例、色彩、处理。
狭义的立面设计是指建筑形体在四个表面的处理。
立面效果要根据建筑性质不同有所区别。
窗的比例、尺度要合适，既满足采光要求（窗面比>1/7），又开启方便。
墙面进行适当分隔（水平、垂直、混合划分），凹凸变化、色调轻松明快。
五、建筑防火设计
满足《防火》——并完成防火设计专篇。
1．设计依据：《建筑设计防火规范》
写防火专篇
适用于9层及9层以下的居住建筑及<24m的民用建筑。
2．建筑物的耐火等级——
按耐火分为四级，主要区别在墙、柱、板耐火极限值。（据建筑物的主要承重构件的耐火极限值
决定耐火等级）。
耐火极限值：从受到火的作用开始，至构件失去支承能力，或产生完整性的破坏，或失去隔火能力（即穿透性裂缝）所需时间，叫耐火极限值。
框架，砖混需达一、二级
如：一二三四
承重墙：3.0 2.5 2.5 0.5
多层柱：3.0 2.5 2.5 0.5
梁： 2.0 1.5 1.0 0.5
板： 1.5 1.0 0.5 0.25
3．民用建筑耐火等级和层数，长度，面积有关。为限定火灾发生后所影响的范围，以利扑救和减少损失。
《防规》5.1.1条规定：一个防火分区：
一二级建筑，长度<150m，（当>180m时，需进行防火分区，每层面积需
<2500m2 ）。
三级建筑，长度<100m，（每层面积需<2500m2 ）。
4．防火间距（《建规》第5.1.1条）
当某栋建筑着火后，不扩散到相邻建筑时，所规定的距离限值。
一、二级三级四级
一、二级 6m 7m 9m
三级 7m 8m 10m
四级 9m 10m 12m
一二级建筑，6m ，（墙外皮之间）5.2.1
三级建筑，8m ，
车间三级，宿舍二级，间距12m
5．厂房与民用建筑间距：
第3.3.1条规定：
一、二级三级四级
一、二级 10m 12m 14m
三级 12m 14m 16m
四级 14m 16m 18m
6．民用建筑的安全疏散
为保证在火灾发生后，人员能安全、顺畅的疏散：
(1 足够数量的安全出入口。5.3.1条要求：
a. 安全出入口不少于2个 (<60m2 及<50人时可设一个
b. 二、三层一二级小于500m 2，或人数<100人可设一个楼梯。
(2 应分散布置。两个安全疏散口距离>=5m
(3 满足安全疏散距离的要求。5.3.8条要求，位于两个楼梯间的房间，袋形走道<22m。
(4 满足疏散宽度的要求，最小1.1m ，在人流密集场所，>=1.4m。一、二级民建大于4层时，楼
梯门和走道宽，每层每百人增加1m 。
7．建筑构配件要满足建筑耐火极限的要求，并在防火专篇的结构设计中体现出来。2.0.1
8．编制防火专篇
（1）设计依据——《建规》，《高规》；灭火装置规范
（2）总图设计
（3）建筑、结构、水、暖、电设计及依据
建筑施工图设计
一、工程建设程序
甲方委托——根据有关部门申请的项目，拨地。具体项目要求，规模等。
勘察、设计——地形、地貌、地质勘察，并交设计单位进行设计。
施工——甲方根据设计文件进行指标选择施工单位进行施工。
竣工验收——通过验收，合格交给甲方。
甲方使用
以上指一般民用建筑。
工业建筑要经过安装设备、试车、试校。
二、建筑工程设计程序
收集资料，熟悉任务书
1．方案设计——根据甲方所提任务书要求（工艺要求）、建筑标准、用地情况进行方案设计，提出1~n个方案供讨论、选择。
方案设计图纸包括：
建筑专业：1）总平面布置及技术经济指标
2）各层平面图及主要尺寸
3）立面处理意图及效果（立面图、效果图）
4）竖向布置及主要尺寸——剖面图
结构专业：主体结构的结构体系及类型的选择，通过说明或出图的方式或在建筑图上可反映出来（砖混、框架）。
设备专业：水、暖、电各专业方案选择（系统选择），解决可能性与合理性。
2．初步设计——经过评审，在批准的方案设计基础上，进一步深入，解决设计中主要各项技术问题，做出初步设计图纸。
3．扩大初步设计——在初步设计基础上进一步解决关键性技术问题（也称技术设计）。
4．施工图设计——根据已确定的方案或初步设计，按照施工图深度要求。进一步深入细作，确定各部位的做法、材料、施工方法。各细部尺寸（按制图标准），完成施工图纸（交付施工单位指导施工）。
三、建筑专业施工图内容及要求
1．建筑总平面图
根据甲方提供地形和规划，防火等要求，完成1/500，总平面图，以确定位置，作为挖槽、地基、放线的依据。
a. 合理组织其与周围建筑关系，确定出入口位置，合理组织人流路线，标出与四周建筑距离。
b. 作出四周道路、绿化、场地位置
c. 标出建筑层数，室内外地坪标高，高程（室内±0.000）
d. 标出指北针。
2．首层平面图——1:100，确定首层平面布置，房间分隔，各部尺寸：
a. 根据结构体系要求编制轴线编号，横向1,2,3,4……；A,B,C,D ……，I 、
O 、Z 不能用。 b. 确定墙、柱与轴线关系。一般以墙、柱中心为轴线，砖混外墙360，以240,120偏轴。框架结构以柱中、上下柱变径时，以上柱中为轴。
c. 按照使用要求布置各种房间，确定出入口位置，尺寸。根据结构类型确定竖向承重构件（墙、
柱）布置及尺寸，以及非承重墙的布置及厚度。 d.布置水平交通（走廊）及垂直交通扶梯（电梯）位置及尺寸。 e.外墙要求四道尺寸线：（1）门窗洞口；（2）开间（柱间）；（3）轴线总长；（4）满外（含墙柱外皮）。 3．标准层平面图——要求同首层，分别注上标高 1:100 4．顶层平面图——屋面排水组织及局部出屋顶房间。 5．立面图——正立面图，背立面图及侧立面图，比例 1:100 根据各层平面图（及剖面图）门窗洞口位置尺寸。画出立面轮廓并在其中画出门窗洞口及门窗形式在此基础上进行墙面分割处理，画出水平或垂直线脚、分缝。注出竖向尺寸及标高。 6．剖面图——（与立面交叉进行）1：100 选择具有普通性及代表性部位作 1~2 个剖面，表示建筑横断面上的布置及做法以及结构构件布置关系，在外墙上要注出主要尺寸及标高，并注出内部各层标高。 7．楼梯详图——放大比例 1:50 宿舍设计中，踢凳宽高：bXh=150x300；或 2h+b=600 h<170，
b>260,h+b=450 教学楼，宿舍可坡些，住宅可陡些。剖面图中，分出每跑的步数和各跑的高度。 8．外檐详图及其它放大、平面、节点根据剖面图，将墙身放大
1:20，进一步确定各部构造做法；地面——墙身——楼板——屋顶——檐口——门口台阶——雨棚——窗口——窗台等具体做法。按地楼面做法留出面层厚度，确定结构标高（低于建筑 30~50mm）卫生间地面下降 20mm，做防水共降
100~120mm 对在平、立、剖面图表示不清的部位放大绘图。 9．编制门窗表并画小样图 10．编制施工设计总说明四、施工图的编制 1．封皮 2．目录 3．防火专篇4．建筑施工图 5．结构施工图 6．水暖电施工图
（重庆城海实业发展有限公司）城海?松藻中心项目节能与绿色建筑专篇 （公共部分） 初步设计 编制单位：XXXXXX 编制日期：二○一七年一月
（XXXXXXXX） XXXXXXX 节能与绿色建筑专篇 （公共部分） 法定代表人：签名： 技术总负责人：签名： 项目总负责人：签名： 编制日期：二○一七年一月
一、项目概况 XXX项目用地位于重庆市南岸区南坪区万寿路，设计地块基地东侧为万寿路，南面紧邻钻石年代项目用地，西面为南湖社区。地块东西长约84米，南北宽约63 米，呈近似长方形状。总用地面积为5205.00m2，设计为高层公共建筑。项目由24层塔楼、4层裙房，地下3层车库组成。总停车数为283辆，总建筑面积41676.45m2，为甲类公共建筑。 本项目按重庆市《公共建筑节能(绿色建筑)设计标准》DBJ50-052-2016进行设计,达到绿色建筑一星（银）级标准。建筑绿色建筑使用的建筑材料均为一星级及以上的绿色建材。 二、建筑专业 2.1 设计依据 1、节能设计依据的相关规范、规定 1)《公共建筑节能(绿色建筑)设计标准》 DBJ50-052-2016 2）《外墙外保温工程技术规程》 JGJ144-2008 3）《岩棉板薄抹灰外墙外保温系统建筑构造》13J02 DJBT-069 4）《民用建筑热工设计规范》 GB50176-1993 5）《建筑外门窗气密、水密、抗风压性能分级及检测方法》 GB/T7106-2008 6）《建筑幕墙》 GBT21086-2007 2、节能设计依据的相关文件 重庆市城乡建设委员会关于执行公共建筑节能（绿色建筑）设计标准有关事项的通知（渝建发﹝2013﹞98号） 3、节能设计依据的相关报告 1）重庆市规划局下发的《建筑工程方案设计审查意见函 2）由中国建筑西南勘察设计研究院有限公司提供的《XXX中心工程地质勘察报告》（一次性勘察），勘察结果显示本项目用地适宜工程建设。 3）南岸区环保局通过审核的《环境影响报告表》渝（南岸）环备[2016]003号。 2.2节能（绿色建筑）设计概况表
施工图设计要求 （建筑结构部分） 一、总体要求： 1、施工图设计文件齐全、完整，内容、深度应符合规定，文字说明、图纸要准确清晰。 2、施工图设计文件的深度应符合： ⑴．满足编制施工图预算和招标要求； ⑵．满足材料、设备订货和非标准设备的制作要求； ⑶．满足工程的施工和安装要求； ⑷．满足工程的报建和验收要求。 二、建筑功能和做法要求： 1、门窗 (1)、入户门洞宽度不小于1000，宜1200，卧室门洞宽度不小于900，厨房门洞宽度不小于800，卫生间门洞宽度不小于800，佣人房门洞宽度不小于800。 (2)、房门门洞口高度：2200 (3)、入户门垛尺寸不小于100，户内门垛尺寸不小于50，避免50填充墙门垛直接砌筑与砼墙柱上现象。 (4)、入户门之间距离过近时，应考虑住户安装防盗门后的开启冲突。且考虑入户门与楼梯间门、消防栓门之间的冲突。 (5)、单元门宽度应大于1200，高度应大于2300。 (6)、相同类型房间窗洞口尺寸宜尽量统一，开间大于、等于3300的房间窗宽不小于1800，主卧室窗洞口不小于1800，次卧室窗洞口不小于1500。起居厅处阳台门门宽度不小于2400，且当厅开间大于4米时，门宽度大于2700。 (7)、凸窗窗台高500，外墙面至凸窗板外缘为600。 (8)、平窗窗台高宜1000，低窗窗台高宜500，落地窗应做由结构上反100-150的反槛。（厨房、卫生间窗台高高度应从与之相连的厅房的建筑完成面开始计算）。 (9)、铝合金门窗尺寸要求： (a)窗顶标高：层高3000时窗顶标高宜2500，尽量满足窗顶平结构梁底，即不做过梁。 (c) 铝合金门的高度不应低于2200。 (d) 单扇推拉门宽度≤1000 (e) 平开窗的开启扇宽度≤650，高度≤1500 (10)、铝合金门窗开启方式： (a) 影响通行、空间使用部位采用推拉窗，其余部位一般采用平开窗。 (c) 卫生间和推拉门的上侧可以考虑采用上悬窗。 (11)、低窗防护： (a) 安装在易受到人或物体碰撞部位的建筑玻璃，如落地窗、玻璃门、玻璃隔断等，应采取保护措施。保护措施根据建筑玻璃安装的具体部位不同，可以采取警示（在视线高度设置警示标志）或防碰撞设施（设置护栏）等。对有可能发生高空人体或玻璃坠落的情况，必须采取可靠的护栏。 (b) 无室外阳台的外窗台距室内地面高度小于900时，必须采用安全玻璃并加设可靠的防护措施。窗台高度形成可踏面规定时，其防护计算高度应从窗台面开始计算。 (c) 防护栏杆做法：采用铁艺栏杆，表面镀锌，刷黑色防锈漆、面漆。 (12). 有视线干扰的卫生间的窗采用磨砂玻璃。
新乡学院土木工程与建筑学院 土木工程专业毕业设计任务书题目：×××高校教学楼设计 2017年01月
新乡学院土木工程与建筑学院土木工程专业 （2013级本科学生） 毕业设计任务书 题目：×××高校教学楼设计 指导教师： ·设计目的 优秀的工程师，不仅要掌握基础知识和专业知识，还必须具有较强的综合判断能力、进行工作和科学决策的能力、独立处理各种复杂问题的能力及树立创新的意识等等，这些能力和意识的培养和建立是与教学过程中的实践环节密不可分的。毕业设计是本科学生知识、能力、素质提高的关键性实践环节，是实现本科培养目标要求的重要阶段，也是学生综合素质与工程实践能力培养效果的全面检查。本设计任务书正是基于此而编写的。 ·设计要求 认真贯彻“使用、安全、经济、美观”的设计原则；学习、掌握建筑与结构设计的全过程、基本方法和步骤；处理好建筑与结构设计的关系，认真考虑影响设计的各项因素；了解和掌握与设计有关的规范和规定，并正确运用它们；掌握高层建筑结构的设计、计算方法和基本构造要求；认真编写设计说明书、计算书，并绘制相应的设计图纸。 ·进度计划 本次毕业设计安排在2016～2017学年第二学期第一至第十二周进行，详细进度安排如下：
第二学期第1～2周：认真学习毕业设计任务书，查阅相关资料完成开题报告。 第二学期第3～4周：建筑方案设计，包括总平面布置和主要平、立、剖面草图。 第二学期第5～6周：施工图设计，包括平立剖面图和总平面图以及简要的建筑设计说明。 第二学期第7周：结构方案设计，包活结构选型、结构布置等。 第二学期第8～9周：结构计算，报货：确定计算简图；荷载计算；内力分析；荷载组合；界面与节点设计及构造设计；地基和基础设计；楼梯设计；其他构件设计。 第二学期第10～11周：绘制施工图，包括基础平面布置及剖面图，框架梁、柱配筋施工图，标准层平面结构布置图，楼梯及其他构件配筋施工图。 第二学期第12周：资料整理，包括设计计算书及有关表格，校对图纸及修改，图纸交指导老师审核签字。 设计任务书 第一部分建筑设计 1 概况 为×××高校教学楼，要求满足综合教学要求。 1.1 工程名称：×××高校教学楼设计。 1.2 建筑地点：该工程建设场地在新乡市高校新区，
宿舍建筑设计规范 1.6.4.2 4.2 居室 4.2.1 宿舍居室按其使用要求分为四类，各类居室的人均使用面积不宜小于表4.2.1的规定。 4.2.2 居室的床位布置尺寸不应小于下列规定： 1 两个单床长边之间的距离0.60m。 2 两床床头之间的距离0.10m。 3 两排床或床与墙之间的走道宽度1.20m。 4.2.3 居室应有储藏空间，每人净储藏空间不宜小于0.50m3；严寒、寒冷和夏热冬冷地区可适当放大。 4.2.4 储藏空间的净深不应小于0.55m。设固定箱子架时，每格净空长度不宜小于0.80m，宽度不宜小于0.60m，高度不宜小于0.45m。书架的尺寸，其净深不应小于0.25m，每格净高不应小于0.35m。 4.2.5 贴临卫生间等潮湿房间的居室、储藏室的墙面应做防潮处理。 4.2.6 居室不应布置在地下室。 4.2.7 居室不宜布置在半地下室。
1.6.4.3 4.3 辅助用房 4.3.1 公共厕所应设前室或经盥洗室进入，前室和盥洗室的门不宜与居室门相对。公共厕所及公共盥洗室与最远居室的距离不应大于25m（附带卫生间的居室除外）。 4.3.2 公共厕所、公共盥洗室卫生设备的数量应根据每层居住人数确定，设备数量不应少于表4.3.2的规定。 4.3.3 居室内的附设卫生间，其使用面积不应小于2m2，设有淋浴设备或2个坐（蹲）便器的附设卫生间，其使用面积不宜小于3.50m2。附设卫生间内的厕位和淋浴宜设隔断。 4.3.4 夏热冬暖地区和温和地区应在宿舍建筑内设淋浴设施，其他地区可根据条件设分散或集中的淋浴设施，每个浴位服务人数不应超过15人。 4.3.5 宿舍建筑内的管理室宜设置在主要出入口处，其使用面积不应小于8m2。 4.3.6 宿舍建筑内宜在主要出入口处设置会客空间，其使用面积不宜小于12m2。 4.3.7 宿舍建筑内的公共活动室（空间）宜每层设置，100人以下，人均使用面积为0.30m2；101人以上，人均使用面积为0.20m2。公共活动室（空间）的最小使用面积不宜小于30m2。 4.3.8 宿舍建筑内设有公共厨房时，其使用面积不应小于6m2。公共厨房应有直接采光、通风的外窗和排油烟设施。 4.3.9 宿舍建筑内宜在每层设置开水设施，可设置单独的开水间，也可在盥洗室内设置电热开水器。 4.3.10 宿舍建筑内宜设公共洗衣房，也可在盥洗室内设洗衣机位。 4.3.11 居室附设卫生间的宿舍建筑宜在每层另设小型公共厕所，其中大便器、小便器及盥
word格式整理版 XX一中教学楼方案设计说明 第一章总平面设计说明 一、工程概况： 1、区位条件： XX一中位于XX市XX区XX路，整个学校较为宽敞，教学楼位于学校中心线上。 2、现状条件： 基地现状较为平整的地块，可利用空间较大。 3、规划条件： XX一中地块内建设教学楼；学校总用地面积为78904.0平方米，新建教学楼总建筑面积为13568.0平方米；设计总投资额：35万元，总投资额：2000万元。 二、设计依据： 1、甲方提供的设计任务书； 2、《总平面规划布置图》； 3、《建筑设计防火规范》（GBJ16-87）； 4、《公共建筑节能设计标准》（DB23/106-2007）； 5、国家现行有关法律、法规、规范规定。 三、规划原则： （一）绿色生态及人文性原则 好的教学环境源于对自然的尊重，生态规划和园林生态学在本项目中得以体现。 （二）合理原则 该教学楼建筑规划设计，主要建立功能合理原则上，形成单体建筑功能分区明确，流线组织合理。（三）以人为本原则 合理的组织整个教学楼的人流关系，教师和学生入口的相对独立，体现人性化。 四、规划指导思想： 1、本教学楼的规划布局，综合考虑周边建筑、路网结构及绿地系统。遵循因地制宜、合理布置的设计原则，以人为本，注重教学楼的人性化设计，突出建筑与景观相结合的自然人文环境，强调教学环境的人情味与亲切感。 2、规划与建筑设计相结合,创造一个设施完善、环境优美,具有时代精神的有特色的教学楼。 注重项目运作可行性，从规划布局到建筑单体的设计与排布注重当地气候、教学需求。 五、规划结构及组织: 两中心一轴线 1、规划结构：根据中学的总体布局形态，结合中学内部规划，形成教学楼前的广场与内庭院行 成“两中心一轴线”的规划结构特点，使教学楼处在学校的最中心位置。 2、线形布局、点状布局：教学楼的布局均为南北向，为学生教师提供良好的学习环境，使每栋 楼拥有更多采光面和景观视野，丰富了学生的活动空间和交流空间。 六、总平规划布局： 教学楼位置处于学校中心线上，所以在总平面设计上把教学楼与前面广场充分结合，形成一中清新淡雅的感觉。 学校大门直接与教学楼前大广场形成对景，开阔的林荫大道把人流引入。而在道路的设计手法上，用简介的设计语言表达环境意境，简洁的路网结构更显示出新世纪的中学的明晰和安全。 七、人流流线组织： 主要的学生人流入口直接设置在南面大广场，教师入口设在西侧，为师生创造一个安全舒适的环境。 八、绿化景观系统： 景观与健康主题功能并重的复合绿地空间：区内主要开阔绿地空间、垂直绿化及架空绿化既是师生们通行或康体活动的功能空间，又是舒适宜人的景观点，在用地有限条件下发挥复合效能和经 济性。 技术经济指标：

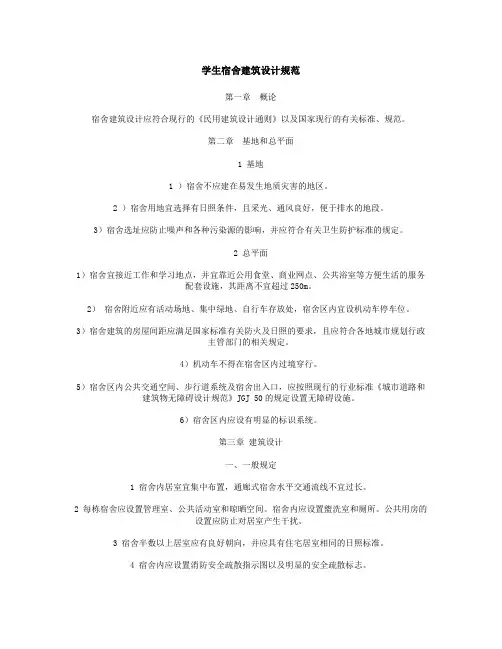

学生宿舍建筑设计规范 第一章概论 宿舍建筑设计应符合现行的《民用建筑设计通则》以及国家现行的有关标准、规范。 第二章基地和总平面 1 基地 1 ）宿舍不应建在易发生地质灾害的地区。 2 ）宿舍用地宜选择有日照条件，且采光、通风良好，便于排水的地段。 3）宿舍选址应防止噪声和各种污染源的影响，并应符合有关卫生防护标准的规定。 2 总平面 1）宿舍宜接近工作和学习地点，并宜靠近公用食堂、商业网点、公共浴室等方便生活的服 务配套设施，其距离不宜超过250m。 2）宿舍附近应有活动场地、集中绿地、自行车存放处，宿舍区内宜设机动车停车位。3）宿舍建筑的房屋间距应满足国家标准有关防火及日照的要求，且应符合各地城市规划行 政主管部门的相关规定。 4）机动车不得在宿舍区内过境穿行。 5）宿舍区内公共交通空间、步行道系统及宿舍出入口，应按照现行的行业标准《城市道路和建筑物无障碍设计规范》JGJ 50的规定设置无障碍设施。 6）宿舍区内应设有明显的标识系统。 第三章建筑设计 一、一般规定 1 宿舍内居室宜集中布置，通廊式宿舍水平交通流线不宜过长。 2 每栋宿舍应设置管理室、公共活动室和晾晒空间。宿舍内应设置盥洗室和厕所。公共用房 的设置应防止对居室产生干扰。 3 宿舍半数以上居室应有良好朝向，并应具有住宅居室相同的日照标准。 4 宿舍内应设置消防安全疏散指示图以及明显的安全疏散标志。 5 每栋宿舍应在首层至少设置1间无障碍居室，或在宿舍区内集中设置无障碍居室。居室中的无障碍设施应符合现行行业标准《城市道路和建筑物无障碍设计规范》JGJ 50的要求。 二、居室 1 宿舍居室按其使用要求分为四类，各类居室的人均使用面积不宜小于表1的规定。 表1 居室的类型与人均使用面积 2 居室的床位布置尺寸不应小于下列规定： 1 两个单床长边之间的距离0.60m。 2 两床床头之间的距离0.10m。
