变频全自动管道增压泵型号及性能
一、变频全自动管道增压泵功能特点:
1、性能范围广。可根据客户实际情况选择各种最佳性能匹配的各种立式或卧式水泵作为增压泵,当设备功率≤2.2KW时,可采取220V/380V两种模式供电,使其既能满足民用也可满足一般工农业生产需求。
2、运行稳定。设备配有高灵敏传感器,能保证用水高峰期管道压力稳定和水池水位。
3、经济实惠。增压泵无论是节点式控制或变频式控制,控制部分均无需PLC或单片机编程控制,有效的控制了产品成本且能保证稳定供水。
4、设备可定制内部时钟,通过设置定时开关机功能,用于定时供水(如办公区)。
5、运行可靠。设备控制部件均采用国内知名品牌,有效的减少了系统故障。加压泵可根据客户要求选择不同品牌,无特殊要求时使用本公司产品。
6、保护功能齐全。可根据需要实现漏电、过载、过流、短路、超压及缺水等常规保护功能。
7、安装及操作方便。设备本身就是一个带控制功能的管道泵,管道泵进出水口大小相同且位于同一直线上,安装极其方便,通电启动设备后便可全自动运行,无需专人看守。
二、变频全自动管道增压泵应用场合:
1、城市小生活区、城中村出租房、新农村建筑群、农村家庭等生活水增压。
2、尤其适合小型办公楼、写字楼生活供水增压。
3、工厂各种生产流程水加压。
4、建筑工地施工临时供水增压、泥罐车冲洗增压装置等。
5、各行业冲洗、洗涤装置增压。
三、变频全自动管道增压泵型号意义:GWS 10-8-176
GWS—全自动管道增压设备
10—设计点流量10m3/h
8—设备最低扬程8m
176—设备最高扬程176m
GDL多级管道泵型号及参数 上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业,上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时,上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关,为此,目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家,同时经过多年的发展,产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。经过团队的不懈努力,上海阳光泵业在国内水泵行业已经取得了很大成就。这样一家诚信为本、责任重于天的水泵行业佼佼者,对于水泵的维修、保养等各大方面都有自己独特的方法,下面就一起来看看吧! 一、GDL立式多级管道泵产品概述: GDL型立式多级管道泵是最新泵型,具有节能、占地面积小、安装方便、性能稳定等特点。外套用1Cr18Ni9Ti 优质不锈钢,轴封用耐磨机械密封,无泄漏,使用寿命长。以水力平衡解决轴向力,因而泵运转平稳,低噪音,安装条件优于DL型泵,可以简便安装于任一段水平管路中间。完全能满足高层建筑、深井矿等的给排水及消防设施需要,是广大行业冷热水或一般介质、理化性质类似水等液体输送的最佳泵型。使用温度:≤100℃, 压力≤0.6MPa(16kg/cm2)。 二、GDL立式多级管道泵使用范围: 1、立式管道离心泵,供输送清水及物理性质似清水的其它液体之用,使用介质温度不超过80℃,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。 2、适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵,使用介质温度不超过120℃。
水泵性能参数 单级单吸管道泵 产品型GD型号: 产品报 价: GD管道泵,GD型管道泵,单级管道泵一般供输送温度低于80?c无腐蚀性的清水或产品特物理、化学性质类似清水的液体。如果过流部件用不习惯制造,则可输送奶类、点: 饮料、酱油等卫生液体。 点击放大 GD型单级单吸管道泵的详细资料: GD管道泵,GD型管道泵,单级管道泵 GD型管道泵产品概述 GD型管道泵是立式单级管道泵,可以直接安装在管道中直接进行加压。泵的出入口在同一水平方向上,并成180?,泵主要由泵体、泵盖、叶轮、轴、机械密封等零件组成。
口径100mm及以下的泵与电动机共轴,叶轮直接装在电动机上,轴向力由电动机轴承承受。泵的支撑方式分无支承脚与有支承脚两种。 口径125mm及以上泵,泵轴与电动机分开,泵轴由中间轴承体轴承支承。电动机轴套入泵轴内。整机有底座支承,轴封采用机械密封。 泵由电动机直接驱动,从电动机端部看,泵为顺时针方向旋转。 GD型管道泵一般供输送温度低于80?c无腐蚀性的清水或物理、化学性质类似清水的液体。如果过流部件用不习惯制造,则可输送奶类、饮料、酱油等卫生液体。 GD管道泵轻便灵活,使用时可以直接将泵安装在水平管道中,小型泵还可以安装在竖直管道中运行。根据具体情况可以单台工作,也可多台串联或并联运行,适合工业系统中途加压、城市高层建筑给水及空调循环水输送使用。 GD型管道泵的性能范围:流量Q为6-200m3/h;扬程H为13-78m。 型号意义:列GD150-315A GD—管道离心泵 150—泵出入口直径(mm) 315—叶轮名义直径(mm) A—泵叶轮外径第一次切削。 GD型管道泵性能参数表 流量必需汽扬程转速配用功率重量 Capacity 效率蚀余量型号 Head Speed Motor Weight Efficiency (NPSH)r Type 米转/分千瓦千克米/时升/秒 (%) 米 (m) (r/min) (kW) (kg) (m/h) (l/s) (m) 4 1.11 15. 5 42 2.6 GD32-120 6 1.67 13 2800 0.55 45 3.2 15 7.2 2 11 43.5 4.2
离心泵的性能参数与特性曲线泵的性能及相互之间的关系是选泵和进行流量调节的依据。离心泵的主要性能参数有流量、压头、效率、轴功率等。它们之间的关系常用特性曲线来表示。特性曲线是在一定转速下,用20℃清水在常压下实验测得的。 (一)离心泵的性能参数 1、流量 离心泵的流量是指单位时间内排到管路系统的液体体积,一般用Q表示,常用单位为l/s、m3/s或m3/h等。离心泵的流量与泵的结构、尺寸和转速有关。 2、压头(扬程) 离心泵的压头是指离心泵对单位重量(1N)液体所提供的有效能量,一般用H表示,单位为J/N或m。压头的影响因素在前节已作过介绍。 3、效率 离心泵在实际运转中,由于存在各种能量损失,致使泵的实际(有效)压头和流量均低于理论值,而输入泵的功率比理论值为高。反映能量损失大小的参数称为效率。 离心泵的能量损失包括以下三项,即 (1)容积损失即泄漏造成的损失,无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。闭式叶轮的容积效率值在0.85~0.95。 (2)水力损失由于液体流经叶片、蜗壳的沿程阻力,流道面积和方向变化的局部阻力,以及叶轮通道中的环流和旋涡等因素造成的能量损失。这种损失可用水力效率ηh来反映。额定流量下,液体的流动方向恰与叶片的入口角相一致,这时损失最小,水力效率最高,其值在0.8~0.9的范围。 (3)机械效率由于高速旋转的叶轮表面与液体之间摩擦,泵轴在轴承、轴封等处的机械摩擦造成的能量损失。机械损失可用机械效率ηm来反映,其值在0.96~0.99之间。离心泵的总效率由上述三部分构成,即 η=ηvηhηm(2-14) 离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。通常,小泵效率为50~70%,而大型泵可达90%。 4、轴功率N 由电机输入泵轴的功率称为泵的轴功率,单位为W或kW。离心泵的有效功率是指液体在单位时间内从叶轮获得的能量,则有 Ne = HgQρ(2-15) 式中 Ne------离心泵的有效功率,W; Q--------离心泵的实际流量,m3/s; H--------离心泵的有效压头,m。 由于泵内存在上述的三项能量损失,轴功率必大于有效功率,即 (2-16) 式中 N ----轴功率,kW。 (二)离心泵的特性曲线 离心泵压头H、轴功率N及效率η均随流量Q而变,它们之间的关系可用泵的特性曲线或离心泵工作性能曲线表示。在离心泵出厂前由泵的制造厂测定出H-Q、N-Q、η-Q
管道离心泵型号特点及技术参数 流量、扬程、效率、转速、电机功率、汽蚀余量、重量是管道离心泵最重要的参数,它们的存在让管道离心泵能够发挥它的价值和作用。 用户在使用管道离心泵时,需要对管道离心泵参数有一定了解,因为这不仅能更好的帮助用户使用管道离心泵,同时还能有效的保护设备。 管道离心泵参数 管道离心泵的性能参数如流量Q 扬程H 轴功率N 转速n效率η之间存在的一定的关系。他们之间的量值变化关系用曲线来表示,这种曲线就称为管道离心泵的性能曲线。管道离心泵的性能参数之间的相互变化关系及相互制约性:首先以该管道离心泵的额顶转速为先决条件的。管道离心泵性能曲线主要有三条曲线:流量—扬程曲线,流量—功率曲线,流量—效率曲线。 比转速小于80的离心泵具有上升和下降的特点(既中间凸起,两边下弯),称驼峰性能曲线。比转速在80~150之间的离心泵具有平坦的性能曲线。比转数在150以上的离心泵具有陡降性能曲线。一般的说,当流量小时,扬程就高,随着流量的增加扬程就逐渐下降。 轴功率是随着流量而增加的,当流量Q=0时,相应的轴功率并不等于零,而为一定值(约正常运行的60%左右)。这个功率主要消耗于机械损失上。此时水泵里是充满水的,如果长时间的运行,会导致泵内温度不断升高,泵壳,轴承会发热,严重时可能使泵体热力变形。 管道离心泵的参数就像人类的特质一样,这些信息可以更好的帮助外界去认识、了解它们。管道离心泵经过多年的高速发展,已经有了比较强大的发展基础,相信进一步研究其相关参数一定会帮助管道离心泵更好的成长。 IRG型热水型管道离心泵特点:
1、单级离心泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑、占地面积小、建筑投入低,如加上防护罩则可置于户外使用。 2、叶轮直接安在电机的加长轴上,(很有力的减少了电机的负荷。因为少了联轴器)轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动噪音很低。 3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质、耐磨密封,能有效地增长机械密封的使用寿命。 4、安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。 5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。 6、可根据管路布置的要求采用泵的竖式和横式安装。(见以下图片) 7、叶轮是离心泵的核心部分,它转速高输出力大,叶轮上的叶片又起到主要作用,叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑,以减少水流的摩擦损失。 8、泵体也称泵壳,它是水泵的主体。起到支撑固定作用,并与安装轴承的托架相连接。 9、泵轴的作用是将电动机的转距传给叶轮,所以它是传递机械能的主要部件。 10、轴承是套在泵轴上支撑泵轴的构件,有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3~3/4的体积太多会发热,太少又有响声并发热!滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂,太少轴承又要过热烧坏造成事故!在水泵运行过程中轴承的温度最高在85℃一般运行在60度左
1,ISW卧式管道离心泵综述 卧式离心泵的设计与制造严格按照ISO jb-285-8标准进行。ISW型卧式离心泵是根据国内*液压模型进行优化的。同时,热水泵,高温泵,化学泵,油泵等是根据不同的使用温度和介质从ISW类型派生而来的,它们是当前*标准的定稿和推广产品。 2,ISW卧式管道离心泵的特点: 1.稳定的运转:*泵轴的同心度和叶轮的出色的动静平衡确保运转平稳,无振动。 2.无泄漏:不同材料的硬质合金密封确保不同介质之间无泄漏。 3.低噪音:两个低噪音轴承下的水泵运行平稳,除电机声音较弱外,无噪音。 4,故障率低:结构简单合理,关键零部件与国际*质量相匹配,整机无故障工作时间大大提高。 5.维修方便:更换密封件和轴承简单方便。 6.占地少:出口可左右,上下,方便管道布置和安装,节省空间。 7. ISW水平清水泵用于输送清水和其他物理化学性质类似于清水的液体。适用于工业和城市供水,高层建筑增压供水,花园洒水灌溉,消防增压,长途运输,供暖和制冷循环,卫生间等冷热水循环增压及设备配套,使用温度T≤80℃。 8,iswr型卧式热水泵广泛应用于:冶金,化工,纺织,造纸,旅馆和饭店等锅炉的热水增压循环运输和城市供热系统,iswr型使用温度T≤120℃。
如图9所示,卧式化学泵用于输送没有固体颗粒,腐蚀性和粘度类似于水的液体。适用于石油,化工,冶金,电力,造纸,食品制药,合成纤维等部门。工作温度为-20℃?+ 120℃。 10. Iswb卧式管道油泵用于运输汽油,煤油,柴油和其他油类产品或易燃易爆液体。待运输介质的温度为-20℃?+ 120℃。 3,ISW卧式管道离心泵的工作条件: 1.吸入压力≤1.6Mpa,或泵系统*工作压力≤1.6Mpa,即泵吸入压力+泵压头≤1.6Mpa,泵静压试验压力为 2.5MPa,订货时请注明系统工作压力。当泵系统的工作压力大于1.6Mpa时,应在订购时另行提出,以便泵的溢流部分和连接部分由铸钢制成。 2.环境温度<40℃,相对湿度<95%。 3.输送介质中固体颗粒的体积含量不大于单位体积的0.1%,粒径小于0.2mm。 注意:如果使用的介质是细颗粒,请在订购时注明,以便制造商可以使用耐磨的机械密封。
管道泵型号的选择 管道泵型号选择依据,应根据工艺流程,给排水要求,从五个方面加以考虑,既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等。 1.流量是选泵的重要性能数据之一,它直接关系到整个装置的的生产 能力和输送能力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。 2.装置系统所需的扬程或压力是选择管道泵的又一重要性能数据,一 般要用放大5%—10%余量后扬程来选型。 3.液体性质,包括液体介质名称,物理性质,化学性质和其它性质, 物理性质有温度c密度d,粘度u,介质中固体颗粒直径和气体的含量等,这涉及到系统的扬程,有效气蚀余量计算和合适泵的类型:化学性质,主要指液体介质的化学腐蚀性,是选用泵材料和选用那一种轴封型式的重要依据。 4.装置系统的管路布置条件指的是送液高度送液距离送液走向,吸如 侧最低液面,排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等,以便进行系梳扬程计算和汽蚀余量的校核。 便拆型管道泵 本系列管道离心泵适用于工业和城市给排水,高楼建筑水塔增压供
水,消防增压,管道增压,远距离送水,采暖制冷循环等场合。该系列泵具有运行平稳、可靠、噪音低、使用范围广等优点,是一种理想的单级单吸离心式管道循环增压泵。 ISG型管道离心泵 该系列泵是根据国际ISO2858标准,并采用最新水力模型,同时参照有关国际标准研制设计而成成为SG型管道泵的替代产品。其所采用的技术标准、性能参数、试验方法等都有效采用IS型离心泵有关的ISO国际标准,具有与IS型离心泵基本相同的性能参数,其性能指标全部符合设计要求。 IRG型热水离管道泵 该系列热水管道泵是根据国际ISO2858标准,同时参照有关国际标准研制设计而成成为SG型管道泵的替代产品。其所采用的技术标准、性能参数、试验方法等都有效采用IS型离心泵有关的ISO国际标准,配备的耐高温机械密封可以承受120℃的热水,其性能指标全部符合设计要求。相关链接:https://www.doczj.com/doc/073375358.html,/news/sybz/946.shtml
离心泵知识、性能参数与特性曲线要正确地选择和使用离心泵,就必需了解泵的性能和它们之间的相互关系。离心泵的主要性能参数有流量、压头、轴功率、效率等。离心泵性能间的关系通常用特性曲线来表示。 一、离心泵的概念:水泵是把原动机的机械能转换成抽送液体能量的机器。来增加液体的位能、压能、动能。原动机通过泵轴带动叶轮旋转,对液体作功,使其能量增加,从而使需要数量的液体,由吸入口经水泵的过流部件输送到要求的高处或要求压力的地方。 二、离心泵的基本构造 离心泵的基本构造是由六部分组成的,分别是:叶轮,吸液室,泵壳,转轴,托架,轴承及轴承箱,密封装置,基础台板等。 1、叶轮是离心泵的核心部分,它转速高输出力大,叶轮上的叶片又起到主要作用,叶轮在装配前要通过静平衡实验。叶轮上
的的内外表面要求光滑,以减少水流的摩擦损失。 2、泵壳,它是水泵的主体。起到支撑固定作用,并与安装轴承的托架相连接。 3、转轴的作用是借联轴器和电动机相连接,将电动机的转距传给叶轮,所以它是传递机械能的主要部件。 4、轴承是套在泵轴上支撑泵轴的构件,有滚动轴承和滑动轴承两种。轴承的依托为轴承箱。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3~3/4的体积太多会发热,太少又有响声并发热!滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出,不利于散热;太少轴承又要过热烧坏造成事故!在水泵运行过程中轴承的温度最高在85度一般运行在60度左右,如果高了就要查找原因(是否有杂质,油质是否发黑,是否进水)并及时处理! 5、密封装置。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区,影响泵的出水量,效率降低!间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏,延缓叶轮和泵壳的所使用寿命,在泵壳内缘和叶轮外援结合处装有密封装置,密封的间隙保持在0.25~1.10mm之间为宜。
立式管道离心泵型号定义及结构图 上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业,上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时,上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关,为此,目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家,同时经过多年的发展,产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。经过团队的不懈努力,上海阳光泵业在国内水泵行业已经取得了很大成就。这样一家诚信为本、责任重于天的水泵行业佼佼者,对于水泵的维修、保养等各大方面都有自己独特的方法,下面就一起来看看吧! 一、ISG立式管道离心泵产品概述: ISG立式管道离心泵,是本单位科技人员联合国内水泵专家选用优秀水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水、 高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。 二、ISG立式管道离心泵产品特点: 1、泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占 地面积小,建筑投入低,如加上防护罩则可置于户外使用。 2、叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产 生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。 3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐 磨密封,能有效地延长机械密封的使用寿命。 4、安装检修方便,无需拆动管道路系统,只要卸下泵联体座螺母即可抽出全部转子部件。 5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。 6、可根据管路布置的要求采用泵的竖式和横式安装单级离心泵。 三、ISG立式管道离心泵工作条件:
常用管道增压泵的型号规格及选型法则 定义 管道增压泵通俗的讲就是对输送各种介质的管道进行增压的泵。输送介质分为气体和液体,本文所讲的管道增压泵只能输送液体。以下对管道增压泵的各种数据分析以广州市浩雄泵业的产品为标准。 分类 按原理分:离心式、旋涡式、射流式 按结构分:立式单级、立式多级、卧式单级、卧式多级、自吸式 按材质分:HT200铸铁、SUS304不锈钢、SUS316不锈钢、H62黄铜 按用途分:生活、消防、空调、制冷、化工。 典型产品 GD立式单级管道式增压泵 gd立式单级管道式增压泵过流部件全部采用ht200铸铁制造,制造技术成熟、故障率低、性能范围广、成本低廉、振动小,是办公楼、小型小区高位水池上水、消防增压、冷却塔循环水增压、空调机组等场合用得最普遍的增压设备。... GDL立式多级管道式增压泵 GDL系列立式多级管道泵采用立式多节段式外加不锈钢壳体结构设计。既具备多级泵压力大又具备管道泵安装方便的优点。叶轮、导水中段均采用国标304不锈钢冲压焊接,具有高扬程、压力大、清洁卫生,是各种场合输送冷热水理想的增压设备。 GDF耐腐蚀管道式离心泵 GDF不锈钢管道式离心泵是以GD管道式离心泵为基础模型,过流部件全部采用 SUS304/316不锈钢材质制造而成的耐腐蚀管道泵。耐磨、耐腐蚀、寿命长、安装维护方便,
广泛用于轻纺、石油、化工、电镀、冶金、化纤、环保工程、海上工业及海水养殖等行业输 送有腐蚀性的介质。... WF卧式单级不锈钢化工离心泵 WF卧式单级不锈钢化工离心泵采用SUS304/316不锈钢铸造成型,有直连式和托架式两种。效率高,型号众多,性能范围广,耐腐蚀能力强,价格低廉。是化工厂、废水处理厂、环保 治理等领域理想的增压设备。... WFZ卧式不锈钢自吸式化工泵 WFZ不锈钢耐腐蚀化工泵采用自吸式结构设计,过流部件采用SUS304/316不锈钢铸造成型,效率高、耐腐蚀能力强、自吸功能无需每次灌液、使用方便,是环保领域、石油化工厂、电镀、污水处理厂等场合输送有腐蚀性的液体理想工具。... gdl立式多级管道式增压泵过流部件除泵体采用ht200铸铁外,其他部件全部采用sus304 不锈钢冲压焊接制造,效率高、性能范围广、压力大、低噪音、清洁卫生,是小区、单位、工厂、大厦等各种商用或民用建筑群理想的冷热水增压设备。... CRF立式多级不锈钢管道式增压泵 crf立式多级不锈钢管道泵是目前最为理想的管道增压泵,最新高效水利模型结合最新生产 工艺,过流部件全部采用sus304/316不锈钢板冲压焊接而成,并经过特殊处理,具有清洁、卫生、高效率、高扬程、大流量、低噪音等优点,是生活小区、商场、学校、写字楼、部队、事业单位等场合理想的自来水增压设备。... DL大流量高扬程增压泵 dl立式多级离心泵是目前应用最多的大流量高扬程增压泵,过流部件一般全部采用ht200 铸铁,特殊情况可以采用h62黄铜铸件叶轮,尽管全部采用ht200制造,但是其价格相对 较高,dl泵一般只用于大型建筑群、商务大厦等场合作为生活水、消防及空调制冷设备增压。...
1.泵与风机的基本性能参数。 2. 离心式叶轮按出口安装角β2y的大小可分为三种型式。 3、泵与风机的损失主要。 4、离心式泵结构的主要部件。 5、轴流式通风机的主要部件。 1.泵与风机的性能曲线主要包括()。 A扬程与流量、B轴功率与流量、C效率与流量。 2.泵与风机管路系统能头由()项组成。 A流体位能的增加值、B流体压能的增加值、C各项损失的总和。 3、通风机性能试验需要测量的数据()。 A压强、B流量、C功率、D、转速、E 温度。 4、火力发电厂常用的叶片泵() A给水泵、B循环水泵、C 凝结水泵、D 灰渣泵。 5、泵与风机非变速调节的方式。() A节流调节、B分流调节、C前导叶调节、E 动叶调节。 1.简述离心式泵与风机的工作原理 2. 影响泵与风机运行工况点变化的因素 3、泵与风机串并联的目的 4、比转速有哪些用途 1.有一单吸单级小型卧式离心泵,流量q v=68m3/h,NPSH c=2m,从封闭容器中抽送温度400C的清水,容器中液面压强为,吸入管路总的流动损失Σh w=,试求该泵的允许几何安装高度是多少(水在400C时的密度为992kg/m3。对应的饱和蒸汽压强7374Pa。)
2.有一输送冷水的离心泵,当转速为1450r/min时,流量q v=s,扬程H=70m,此时所需的轴功率P sh=1100KW,容积效率ηv=,机械效率ηm=,求流动效率为多少(已知水的密度ρ=1000kg/m3)。 1、试分析启动后水泵不输水(或风机不输风)的原因及解决措施 2.试分析泵与风机产生振动的原因 1、液力偶合器的主要部件,变速调节特点,性能特性参数,在火力电厂中的优点
常用水泵型号代号及含义 ★常用水泵型号代号 DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵 IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------潜水泵 ★泵型号意义: 如:40LG12-15 40-进出口直径(mm)LG-高层建筑给水泵(高速)12 -流量(m3/h)15-单级扬程(M) 如:200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量 20m3/h 108---扬程108M 8---级数8级 ★水泵的基本构成:电机、联轴器、泵头(体)及机座(卧式。 水泵的主要参数有:流量,用Q表示,单位是M3/H ,L/S。扬程,用H表示,单位是M。对清水泵,必需汽蚀余量(M)参数非常重要,特别是用于吸上式供水设备时。对潜水泵,额定电流参数(A)非常重要,特别是用于变频供水设备时。 ★电机的主要参数:电机功率(KW),转速(r/min),额定电压(V),额定电流(A) ★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。由于水泵的品种繁多,规格不一,所以型号也较紊乱,这里只列出一些常见的水泵型号。 BA型泵单级单吸悬臂式离心泵,流量为4.5~360米3/时,扬程为8~98米,介质温度在80℃以下。以8BA-18A为例:8-代表吸入管接头为8英寸;BA-代表单级单吸悬臂式离心泵;18-代表缩小1/10后化为整数的比转数;A-代表缩小了外径的叶轮。 SH型泵单级双吸泵壳水平中开的卧式离心泵,流量为102~12500米3/时,扬程为9~140米,介质温度小于80℃。如48SH-22:48-代表吸入管接头为48英寸,即入口直径为1.2米;SH-代表单级双吸泵壳水平中开的卧式离心泵;22-代表缩小了1/10后化为整数的比转数,即ns≈220.
【GBL型浓硫酸管道泵┃立式浓硫酸泵】产品 【GBL型浓硫酸管道泵┃立式浓硫酸泵】产品简介: 生产的GBL型浓硫酸管道泵┃立式浓硫酸泵,采用浓硫酸专用铸铁、碳钢二种材料和优秀水力模型进行优化设计而成。是理想的新一代化工泵。该泵轴封采用外装式优质机械密封,动、静环采用新型硬质合金或陶瓷制成,耐磨损、无泄漏、使用寿命长。 硫酸浓度:80%~98% 专用铸铁使用温度:25℃~50℃ 硫酸浓度:80%~98% 专用碳钢使用温度:25℃~60℃ 【GBL型浓硫酸管道泵┃立式浓硫酸泵】型号意义: 【GBL型浓硫酸管道泵┃立式浓硫酸泵】材料选择:
GBL型浓硫酸管道泵┃立式浓硫酸泵专用钢铁大量应用于80~100%的硫酸,温度可达60-80℃。钢铁在这一浓度和温度范围的硫酸中,表面能产生保护性的硫酸铁膜层。铸铁不适用于超过100%的发烟硫酸,可能是由于三氧化硫与铁中所含的硅反应,使铸铁变脆。碳钢不适用于100~102%的发烟硫酸,超过102%的酸则又适用,温度限定约为60℃。稀硫酸对钢铁的腐蚀很大,当酸浓度为47%左右时,腐蚀率达到最高值。当酸浓度大于65%时,钢铁的腐蚀率显著降低。但是在65~80%这一段浓度中,最好还是不使用钢铁,以用铅或其它耐稀酸材料更为安全。 【GBL型浓硫酸管道泵┃立式浓硫酸泵】产品特点: 1、GBL型浓硫酸管道泵┃立式浓硫酸泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外型紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。 2、GBL型浓硫酸管道泵┃立式浓硫酸泵叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动噪音很低。 3、GBL型浓硫酸管道泵┃立式浓硫酸泵轴封采用外装式优质机械密封,动、静环采用新型硬质合金和陶瓷制成,耐磨损、无泄漏、使用寿命长。 【GBL型浓硫酸管道泵┃立式浓硫酸泵】性能参数: 型号流量 m3/h 扬程 m 转速 r/min 配用功率 kw GBL25-125 4202900 1.5 GBL25-160322900 2.2 GBL32-125 5202900 1.5 GBL32-160322900 2.2 GBL40-125 6.3202900 1.5 GBL40-1603229003 GBL40-200502900 5.5 GBL50-100 12.512.52900 1.5 GBL50-125202900 2.2 GBL50-1603229004 GBL50-2005029007.5 GBL65-100 2512.52900 2.2 GBL65-1252029004 GBL65-160322900 5.5 GBL65-20050290011 GBL80-100 5012.529004 GBL80-1252029007.5 GBL80-16032290011 GBL80-20050290018.5 GBL100-100 10012.529007.5 GBL100-12520290015 GBL100-16032290018.5 GBL100-20050290030 GBL125-100 16012.5290015 GBL125-12520290018.5 GBL125-16032290030 GBL125-20050290045
排污泵系列型号管道离心泵型号意义 Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆 QW(WQ)无堵塞潜水式排污泵 例:80WQ(QW)P40-15-4 80 WQ(QW) P 40 - 15 - 4 │││││└─-泵的电机(KW) ││││└───-泵的扬程(m) │││└─────--泵的流量(m3/h) ││└───────-不锈钢材质 │└─────────-潜水排污泵 └───────────--泵的口径即代表泵排出公称直径(mm) JYWQ、JPWQ自动搅匀排污泵 例:80JY(P)WQ50-10-1600-3 80 JY (P) WQ 50 - 10 - 1600 - 3 │││││││└─泵的电机(KW) ││││││└─-──泵的搅匀范围(mm) │││││└────-──泵的扬程(m) ││││└─────────泵的流量(m3/h) │││└────────── W:排污 Q:潜水 P:不锈钢 ││└─────────-─-─P:不锈钢材质 │└─────────-────-JY:搅匀ISG系列立式管道离心泵 例:ISG50-160(I)A ISG 50 - 160 (I) A(B) ││││└─叶轮经第一次切割 │││└─-──流量分类、(I)为大流量、 ││└─────叶轮名义外径(mm) │└────────泵的口径(mm) │┌ ISG型立式离心泵 └────────┼ IRG型立式热水泵 ├ IHG型立式不锈钢化工泵 └ YG型立式防爆油泵 ISGD系列低转速立式管道离心泵 例:ISGD80-160(I)A ISGD 80 - 160 (I) A(B) ││││└─叶轮经第一次切割 │││└─-──流量分类、(I)为大流量、 ││└─────叶轮名义外径(mm) │└────────泵的口径(mm) │┌ ISGD型低转速立式离心泵 └────────┼ IRGD型低转速立式热水泵 ├ IHGD型低转速立式不锈钢化工泵 └ YGD型低转速立式防爆油泵
立式管道泵型号参数大全 型号流量Q 扬程Hm 效率% 转速 Nr/min 电机功率 PKW 必需汽蚀 余量 NPSHrm 重量Wkg m3/h l/s ISGB40-12.5 4.4 1.22 13.2 48 2900 0.55 2.3 35 6.3 1.75 12.5 54 8.3 2.31 11.3 53 ISGB40-12.5A 3.9 1.08 10.6 52 2900 0.37 2.3 35 5.6 1.56 10 7.4 2.06 9 ISGB40-20 4.4 1.22 21 41 2900 1.1 2.3 35 6.3 1.75 20 46 8.3 2.31 18 43 ISGB40-20A 3.9 1.08 17.6 40 2900 0.75 2.3 33 5.6 1.56 16 45 7.4 2.06 14.4 41 ISGB40-32 4.4 1.22 23 35 2900 2.2 2.3 50 6.3 1.75 32 40 8.3 2.31 30 40 ISGB40-32A 4.1 1.14 29 34 2900 1.5 2.3 45 5.9 1.64 28 39 7.8 2.17 26.3 39 ISGB40-32B 3.8 1.06 25.5 34 2900 1.1 2.3 40 5.5 1.53 24 38 7.2 2 22.5 37 ISGB40-50 4.4 1.22 51 26 2900 4 2.3 75 6.3 1.75 50 33 8.3 2.31 48 32 ISGB40-50A 4.1 1.14 45 20 2900 3 2.3 65 5.9 1.64 44 31 7.8 2.17 42 30 ISGB40-50B 3.7 1.03 38 29 2900 2.2 2.3 55
单级单吸管道泵 点击放大产品型 号: GD型 产品报 价: 产品特 点: GD管道泵,GD型管道泵,单级管道泵一般供输送温度低于80°c无腐蚀性的清水或 物理、化学性质类似清水的液体。如果过流部件用不习惯制造,则可输送奶类、 饮料、酱油等卫生液体。 G D型单级单吸管道泵的详细资料: GD管道泵,GD型管道泵,单级管道泵 GD型管道泵产品概述 GD型管道泵是立式单级管道泵,可以直接安装在管道中直接进行加压。泵的出入口在同一水平方向上,并成180°,泵主要由泵体、泵盖、叶轮、轴、机械密封等零件组成。 口径100mm及以下的泵与电动机共轴,叶轮直接装在电动机上,轴向力由电动机轴承承受。泵的支撑方式分无支承脚与有支承脚两种。 口径125mm及以上泵,泵轴与电动机分开,泵轴由中间轴承体轴承支承。电动机轴套入泵轴内。整机有底座支承,轴封采用机械密封。 泵由电动机直接驱动,从电动机端部看,泵为顺时针方向旋转。 GD型管道泵一般供输送温度低于80°c无腐蚀性的清水或物理、化学性质类似清水的液体。如果过流部件用不习惯制造,则可输送奶类、饮料、酱油等卫生液体。 GD管道泵轻便灵活,使用时可以直接将泵安装在水平管道中,小型泵还可以安装在竖直管道中运行。根据具体情况可以单台工作,也可多台串联或并联运行,适合工业系统中途加压、城市高层建筑给水及空调循环水输送使用。 GD型管道泵的性能范围:流量Q为6-200m3/h;扬程H为13-78m。 型号意义:列GD150-315A GD—管道离心泵 150—泵出入口直径(mm) 315—叶轮名义直径(mm) A—泵叶轮外径第一次切削。 型号Type 流量 Capacity 扬程 Head 米 (m) 转速 Speed 转/分 (r/min) 配用功率 Motor 千瓦 (kW) 效率 Efficiency (%) 必需汽 蚀余量 (NPSH)r 米 (m) 重量 Weight 千克 (kg)米/时 (m/h) 升/秒 (l/s) GD32-120 4 6 1.11 1.67 15.5 13 2800 0.55 42 45 2.6 3.2 15
泵型号各字母代表的意思 The Standardization Office was revised on the afternoon of December 13, 2020
B: 单级单吸悬臂式离心泵。 D: 节段式多级泵。 DG: 节段式多级锅炉给水泵。 DL: 立轴多级泵。 DS: 首级用双吸叶轮的节段式多级泵。 F: 耐腐蚀泵。 JC: 长轴深井泵。 KD: 中开式多级泵。 KDS: 首级用双吸叶轮的中开式多级泵。 QJ: 井用潜水泵。 QX.: 单相干式下泵式潜水泵。 QS: 充水上泵式潜水泵。 QY: 充油上泵式潜水泵。 R: 热水泵。 S: 单级双吸式离心泵。 WB: 高扬程横轴污水泵。 Y: 液压泵。 YG: 管道式液压泵。 ZB: 自吸式离心泵。 目前离心泵产品型号一共有32种,分别是:SG管道离心泵、 ISW卧式管道离心泵、
QDLF不锈钢多级离心泵、GC锅炉给水离心泵、 DL立式多级离心泵、GDL多级管道离心泵、PBG屏蔽式管道离心泵、YG立式管道油泵、ISWR卧式热水泵、ISWH卧式化工泵 ISWB卧式管道油泵、ISG立式管道离心泵、IRG立式热水循环泵、IHG立式管道化工泵、ISGB便拆式管道离心泵ISGD低转速离心泵、ISWD低转速离心泵、 IS单级单吸清水离心泵、IH单级单吸化工离心泵、FS卧式玻璃钢离心泵、 S型玻璃钢离心泵、GBW浓硫酸离心泵、FSB型氟塑料合金离心泵、AFB、FB耐腐蚀离心泵、
TSWA卧式多级离心泵 、ZX自吸式离心泵、 S、Sh单级双吸离心泵、 LG高层建筑给水多级离心泵、 CDLF不锈钢立式多级离心泵、 D多级离心泵、 CYZ-A自吸式离心泵、 IHF氟塑料合金化工离心泵。 油泵的型号及技术参数 AY型离心油泵:流量Q ~500m3/h 扬程H 60~300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。 DY型多级离心泵:流量Q 10~540m3/s 扬程H 87~690m

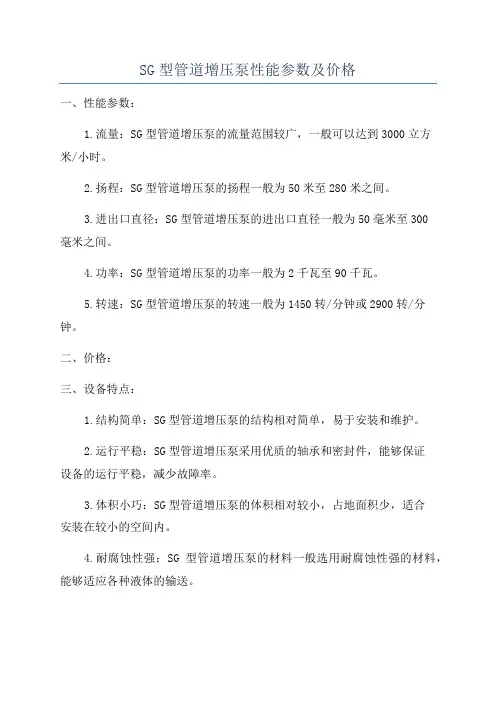

【SG型管道增压泵】产品: 【SG型管道增压泵】产品简介: SG型管道增压泵(简称:管道泵)是为了高层建筑增压送水,解决管道压力过低而研制的新式立式单级离心泵,比目前应用的卧式离心泵具有很大的优越性。由于采用先进的机械密封,电机主轴直接按装叶轮,帮有漏损少、效率高、耗电省、结构紧凑、体积小、重量轻、装修方便,并可根据扬程与流量的需要采用并串联使用等特点。该泵做为常规离心泵的换代产品,代替了多种老式泵,目前已广泛应用于各行业,已成普遍趋势。 【SG型管道增压泵】型号意义: 【SG型管道增压泵】使用条件: 1、进口管水压不大于3公斤/厘米2。 2、水质为清水,不应有纤维或固体颗粒,对热水应为软水。 3、介质温度:冷水不低于0℃。 4、周围环境温度不超过±45℃。 5、电源电压为380V,部分为220V。 注意:选用时按使用介质的情况选择相应型号;对于特殊介质,订货时应特别注明,以便厂家帮助选择或特殊加工。
【SG型管道增压泵】产品用途: SG型立式管道增压泵主要适用于高层建筑,园林喷灌,管道增压,冷热水循环,易燃易爆液体与腐蚀性液体输送及各种锅炉,供水、暖通、化工、石油管道设备配套。 (1)SG普通型管道泵(冷水)适用于高层建筑增压送水,园林喷灌、冷却塔上水、远距离输水、制冷冲洗、浴室等冷暖流水循环加压。使用温度80℃以下。 (2)SGR热水型管道泵适用于暖房、锅炉等行业的高温热水增压循环。使用温度140℃以下。 (3)SGP耐腐蚀型管道泵是输送腐蚀介质的不锈钢管道泵,适用于食品、制药、酿造、化工等行业的工艺流程中使用。使用温度100℃以下。(4)SGB防爆型管道泵适用于石油、化学液体无腐蚀性易燃易爆液体输送。使用温度80℃以下。 (5)SGPB防腐防爆型管道泵适用于化工、化学液体等带腐蚀性易燃易爆液体输送。使用温度140℃以下。 【SG型管道增压泵】性能参数:
泵为立式结构,进出口口径相同、且位于同一中心线上,可像阀门一样安装于管路之中,设有安装底脚,增加泵的稳定性,外形紧凑美观,占地面积小,建筑投入低。 ISG单级单吸立式管道离心泵,是科技人员联合国内水泵专家选用国内优秀水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计制造,同时根据使用温度、介质的不同在ISG型立式管道离心泵的基础上派生出热水管道泵、高温管道泵、腐蚀性化工泵、油泵等系列产品,ISG管道泵具有高效节能、嗓音低、性能可靠等优点。 泵为立式结构,进出口口径相同、且位于同一中心线上,可像阀门一样安装于管路之中,设有安装底脚,增加泵的稳定性,外形紧凑美观,占地面积小,建筑投入低。 叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,震动噪音低。 轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。 安装检修方便,无需拆动管路系统,只需卸下泵联体螺母即可抽出全部转子部件。 可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
可根据管路布置的要求采用泵的竖式和横式安装。 泵为立式结构,进出口口径相同、且位于同一中心线上,可像阀门一样安装于管路之中,设有安装底脚,增加泵的稳定性,外形紧凑美观,占地面积小,建筑投入低。 叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,震动噪音低。 轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。 安装检修方便,无需拆动管路系统,只需卸下泵联体螺母即可抽出全部转子部件。 可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。 可根据管路布置的要求采用泵的竖式和横式安装。
产品概述 立式多级泵采用多个导水段、叶轮组合而成,具有扬程、压力大的典型优点。非常适用于高楼层自来水增压、远距离输水和需要压力较大的实验设备增压等场合使用。当然,需要立式多级泵的场合远不止以上所提的几个场合,为了满足各 种场合使用,商家也推出了形形色色的立式多级泵,尽管型号多样化,但水泵外观样式大致相同(进出水口位于同一直线和下进水上出水的形式)及工作原理相 同。绝大多数都是离心泵的工作原理。以下介绍的也全部是离心式多级泵,可以满足小区,大型建筑群(如学校、部队、大型工厂等),别墅群等场合生活供水;大厦,写字楼等商业建筑群空调制冷系统增压和消防增压;自来水厂远距离增压;各种建筑施工现场抽吸不含杂质的清水。 选型分析 以下所提的产品型号全部以的产品为例。我从常见的几个用途出发以举例的形式分析,供选型有需要的朋友参考: 生活供水:理论上说,生活供水增压可以选择以下几个类型(、、、)的任意一种,但是从卫生和工作效率来说,不可随意选。CRF属于最新推出的系列产品,不管是外观还是工作效率,CRF在各方面都是做得最好的。如果您需要高效又清洁的增压水泵,CRF当然是您的首选!对于一般规模的的生活供水,DL系列泵 可不考虑。DL属于低转速高扬程(30-250m )大流量(12-500m 3/h )泵,尽管采用HT200铸铁制造,但是其价格往往比CRF全不锈钢多级泵价格还高。VP系列产品属于小流量(4-30m Eh )高扬程离心泵,其除叶轮采用H62黄铜制造外,其他全部采用铸铁,因此,VP型多级泵的在同等参数下,其价格最低,如无特别要求,采用VP 立式多级泵做生活泵也是非常不错的。GDL属于制造工艺比较陈旧的产品,属于中等
立式增压泵结构简图及型号参数 一、立式增压泵产品概述: 立式增压泵是本单位科技人员联合国内水泵专家选用优秀水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在型基础上派出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。 二、立式增压泵产品特点: 1、增压泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。 2、叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。 3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地延长机械密封的使用寿命。 4、安装检修方便,无需拆动管道路系统,只要卸下泵联体座螺母即可抽出全部转子部件。 5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。 6、可根据管路布置的要求采用泵的竖式和横式安装。 三、立式增压泵工作条件: 1、吸入压力≤1. 0MPa,或泵系统最高工作压力≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa,泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃,相对湿度<95%。 3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。 注:如使用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封。 四、立式增压泵型号意义: 五、立式增压泵结构简图:
