图解汽车（9）汽车差速器结构原理解析
2012-09-07 18:01 出处：pcauto 作者：陈启贞责任编辑：陈启贞(评论84条)
关键词：差速器托森差速器四轮驱动适时驱动全时驱动
【太平洋汽车网技术频道】发动机动力输出是需经过一系列的传动机构才传递到驱动轮的，其中非常重要的一环就是差速器了。差速器是如何实现差速的？本期文章将对差速器的结构原理进行解析。
阅读提示：
PCauto技术频道图解类文章都可以使用全新的高清图解形式进行阅读。大家可以通过点击上面图片链接跳转到图解模式。高清大图面积提升3倍，看着更清晰更爽，赶紧来体验吧！
● 为什么要用差速器？
汽车在转弯时，车轮做的是圆弧的运动，那么外侧车轮的转速必然要高于内侧车轮的转速，存在一定的速度差，在驱动轮上会造成相互干涉的现象。由于非驱动轮左右两侧的轮子是相互独立的，互不干涉。
驱动轮如果直接通过一根轴刚性连接的话，两侧轮子的转速必然会相同。那么在过弯时，内外两侧车轮就会发生干涉的现象，会导致汽车转弯困难，所以现在汽车的驱动桥上都会安装差速器。
布置在前驱动桥（前驱汽车）和后驱动桥（后驱汽车）的差速器，可分别称为前差速器和后差速器，如安装在四驱汽车的中间传动轴上，来调节前后轮的转速，则称为中央差速器。

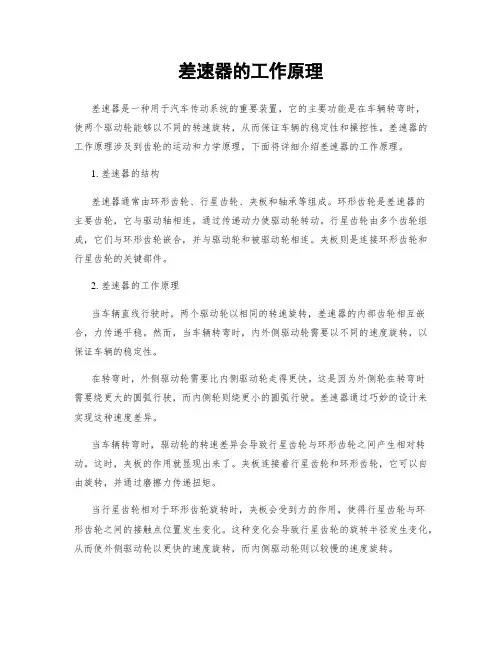

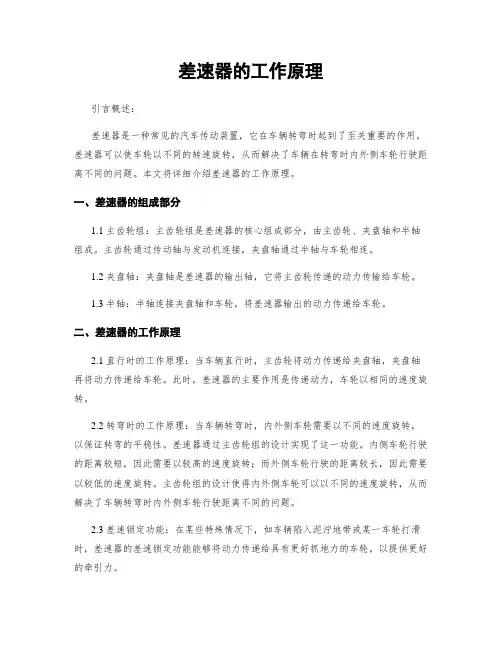

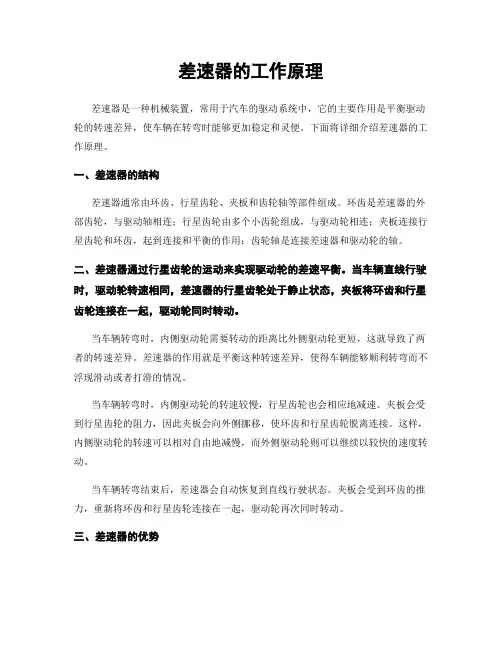

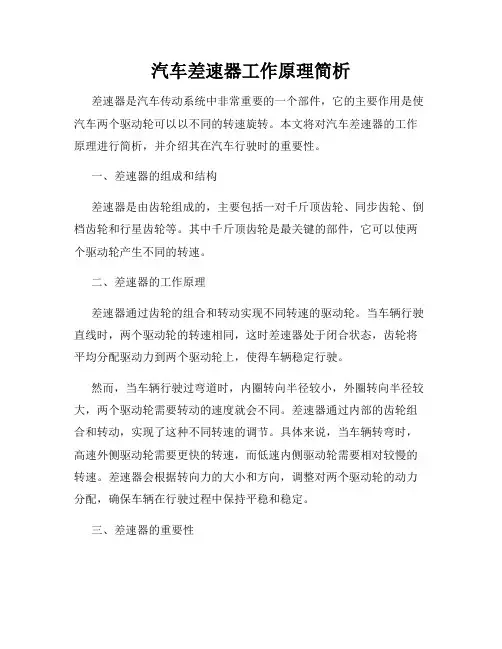

● 差速器是如何工作的
一般的差速器主要是由两个侧齿轮（通过半轴与车轮相连）、两个行星齿轮（行星架与环形齿轮连接）、一个环形齿轮（动力输入轴相连）。
那差速器是怎样工作的呢？传动轴传过来的动力通过主动齿轮传递到环齿轮上，环齿轮带动行星齿轮轴一起旋转，同时带动侧齿轮转动，从而推动驱动轮前进。
当车辆直线行驶时，左右两个轮受到的阻力一样，行星齿轮不自转，把动力传递到两个半轴上，这时左右车轮转速一样（相当于刚性连接）。
当车辆转弯时，左右车轮受到的阻力不一样，行星齿轮绕着半轴转动并同时自转，从而吸收阻力差，使车轮能够与不同的速度旋转，保证汽车顺利过弯。
如果对于差速器的工作原理还不够明白，可观看下面这个讲解差速器原理的视频，非常经典有趣。
（为了节省你的时间，可从3：30开始观看）
● 为何又要把差速器锁死？
了解差速器的原理后就不难理解，如果当某一侧车轮的阻力为0（如车轮打滑），那么另一侧车轮的阻力相对于车轮打滑的一侧来说太大了，行星齿轮只能跟着壳体一起绕着半轴齿轮公转，同时自身还会自转。这样的话就会把动力全部传递到打滑的那一侧车轮，车轮就只能原地不动了。
所以为了应付差速器这一弱点，就会在差速器采用限滑或锁死的方法，在汽车驱动轮失去附着力时减弱或让差速器失去差速作用，是左右两侧驱动轮都可以得到相同的扭矩。
● 什么是限滑差速器？
为了防止车轮打滑而无法脱困的弱点，差速器锁应用而生。但是差速器的锁死装置在分离和接合时会影响汽车行驶的稳定性。而限滑差速器（LSD）启动柔和，有较好的驾驶稳定性和舒适性，不少城市SUV和四驱轿车都采用限滑差速器。
限滑差速器主要通过摩擦片来实现动力的分配。其壳体内有多片离合器，一旦某组车轮打滑，利用车轮差的作用，会自动把部分动力传递到没有打滑的车轮，从而摆脱困境。不过在长时间重负荷、高强度越野时，会影响它的可靠性。
● 托森差速器是如何工作？
跟前面说的环形齿轮结构的差速器不同的是，托森差速器内部为蜗轮蜗杆行星齿轮结构。托森差速器一般在四驱汽车上作为中央差速用。
它的工作是纯机械的而无需任何电子系统介入，基本原理是利用蜗轮蜗杆的单向传动（运动只能从蜗杆传递到蜗轮，反之发生自锁）特性，因此比电子液压控制的中央差速系统能更及时可靠地调节前后扭矩分配。
上图为奥迪A4 Quattro四驱系统中，托森中央差速器（Torsen）在不同路况时对前后轮的动力分配情况。
● 四轮驱动汽车有什么特点？
四轮驱动，顾名思义就是采用四个车轮作为驱动轮，简称四驱。（英文是4 Wheel Drive，简称4WD）。四轮驱动汽车有两大优势，一是提高通过性，二是提高主动安全性。
由于四驱汽车，四个轮子都可以驱动汽车，如果在一些复杂路段出现前轮或后轮打滑时，另外两个轮子还可以继续驱动汽车行驶，不至于无法动弹。特别是在冰雪或湿滑路面行驶时，更不容易出现打滑现象，比一般的两驱车更稳定。
● 分时四驱是什么？
分时四驱可以简单理解为根据不同路况驾驶员可以手动切换两驱或四驱模式。如在湿滑草地、泥泞、沙漠等复杂路况行驶时，可切换至四驱模式，提高车辆通过性。如在公路上行驶，可切换至两驱模式，避免转向时车辆转向时发生干涉现象，减低油耗等。
● 适时四驱又是怎样的？
适时四驱就是根据车辆的行驶路况，系统会自动切换为两驱或四驱模式，是不需要人为控制的。适时驱动汽车其实跟驾驶两驱汽车没太大的区别，操控简便，而且油耗相对较低，广泛应用于一些城市SUV或轿车上。
适时四驱车的传动系统中，只需从前驱动桥引一根传动轴，并通过一个多片耦合器连接到后桥。当主驱动轮失去抓地力（打滑）后，另外的驱动轮才会被动介入，所以它的响应速度较慢。相对来说，适时四驱车的主动安全性不如全时驱动车高。
● 全时四驱？
全时四驱就是指汽车的四个车轮时时刻刻都能提供驱动力。因为是时时四驱，没有了两驱和四驱之间切换的响应时间，主动安全性更好，不过相对于适时四驱来说，油耗较高。全时四驱汽车传动系统中，设置了一个中央差速器。发动机动力先传递到中央差速器，将动力分配到前后驱动桥。
汽车转向电动机工作原理及转向系统概述 汽车上配置的转向系统，大致可以分为三类：(1)一种是机械式液压动力转向系统；(2)一种是电子液压助力转向系统；(3)另外一种电动助力转向系统。 一、电动助力转向系统(EPS) 1、英文全称是Electronic Power Steering，简称EPS，它利用电动机产生的动力协助驾车者进行动力转向。EPS的构成，不同的车尽管结构部件不一样，但大体是雷同。一般是由转矩(转向)传感器、电子控制单元、电动机、减速器、机械转向器、以及畜电池电源所构成。 2、主要工作原理：汽车在转向时，转矩(转向)传感器会“感觉”到转向盘的力矩和拟转动的方向，这些信号会通过数据总线发给电子控制单元，电控单元会根据传动力矩、拟转的方向等数据信号，向电动机控制器发出动作指令，从而电动机就会根据具体的需要输出相应大小的转动力矩，从而产生了助力转向。如果不转向，则本套系统就不工作，处于standby(休眠)状态等待调用。由于电动电动助力转向的工作特性，你会感觉到开这样的车，方向感更好，高速时更稳，俗话说方向不发飘。又由于它不转向时不工作，所以，也多少程度上节省了能源。一般高档轿车使用这样的助力转向系统的比较多。
由于电动助力转向系统只需电力不用液压，与机械式液压动力转向系统相比较省略了许多元件。没有液压系统所需要的油泵、油管、压力流量控制阀、储油罐等，零件数目少，布置方便，重量轻。 而且无“寄生损失”和液体泄漏损失。因此电动助力转向系统在各种行驶条件下均可节能80%左右，提高了汽车的运行性能。因此在近年得到迅速的推广，也是今后助力转向系统的发展方向。 有一些汽车冠以电动助力转向，其实不是真正意义上的纯电动的助力转向，它还需要液压系统，只不过由电动机供油。传统的液压动力转向系统的油泵由发动机驱动。 为保证汽车原地转向或者低速转向时的轻便性，油泵的排量是以发动机怠速时的流量来确定的。而汽车行驶中大部分时间处于高于怠速的速度和直线行驶状态，只能将油泵输出的油液大部分经控制阀回流到储油罐，造成很大的“寄生损失”。 为了减少此类损失采用了电动机驱动油泵，当汽车直线行驶时电动机低速运转，汽车转向时电动机高速运转，通过控制电动机的转速调节油泵的流量和压力，减少“寄生损失”。 二、机械式液压动力转向系统
图解汽车（9）汽车差速器结构原理解析 2012-09-07 18:01 出处：pcauto 作者：陈启贞责任编辑：陈启贞(评论84条) 关键词：差速器托森差速器四轮驱动适时驱动全时驱动 【太平洋汽车网技术频道】发动机动力输出是需经过一系列的传动机构才传递到驱动轮的，其中非常重要的一环就是差速器了。差速器是如何实现差速的？本期文章将对差速器的结构原理进行解析。 阅读提示：
PCauto技术频道图解类文章都可以使用全新的高清图解形式进行阅读。大家可以通过点击上面图片链接跳转到图解模式。高清大图面积提升3倍，看着更清晰更爽，赶紧来体验吧！ ● 为什么要用差速器？ 汽车在转弯时，车轮做的是圆弧的运动，那么外侧车轮的转速必然要高于内侧车轮的转速，存在一定的速度差，在驱动轮上会造成相互干涉的现象。由于非驱动轮左右两侧的轮子是相互独立的，互不干涉。 驱动轮如果直接通过一根轴刚性连接的话，两侧轮子的转速必然会相同。那么在过弯时，内外两侧车轮就会发生干涉的现象，会导致汽车转弯困难，所以现在汽车的驱动桥上都会安装差速器。
布置在前驱动桥（前驱汽车）和后驱动桥（后驱汽车）的差速器，可分别称为前差速器和后差速器，如安装在四驱汽车的中间传动轴上，来调节前后轮的转速，则称为中央差速器。 ● 差速器是如何工作的 一般的差速器主要是由两个侧齿轮（通过半轴与车轮相连）、两个行星齿轮（行星架与环形齿轮连接）、一个环形齿轮（动力输入轴相连）。
那差速器是怎样工作的呢？传动轴传过来的动力通过主动齿轮传递到环齿轮上，环齿轮带动行星齿轮轴一起旋转，同时带动侧齿轮转动，从而推动驱动轮前进。 当车辆直线行驶时，左右两个轮受到的阻力一样，行星齿轮不自转，把动力传递到两个半轴上，这时左右车轮转速一样（相当于刚性连接）。 当车辆转弯时，左右车轮受到的阻力不一样，行星齿轮绕着半轴转动并同时自转，从而吸收阻力差，使车轮能够与不同的速度旋转，保证汽车顺利过弯。
电磁离合器的工作原理 电磁离合器的特点和工作原理电磁离合器的特点和工作原理关键词：电磁离合器摘要： 一是采用增加电磁离合器摩擦副径向尺寸的单磁路来实现。如SOMET公司的SM92、TM—11E剑杆织机的离合器，就是由SM92中的离合器采用增加径向尺寸满足TM—llE中的离合器扭矩增大需求来实现的。其离合器结构可采用非金属摩擦材料片作为摩擦副，非金属摩擦片与金属摩擦，使用寿命较长。由于离合器的寿命取决于摩擦副的使用寿命，无梭织机的可靠性取决于织机中的基础件寿命，因此采用单磁前言：一是采用增加电磁离合器摩擦副径向尺寸的单磁路来实现。如SOMET公司的SM92、TM—11E剑杆织机的离合器，就是由SM92中的离合器采用增加径向尺寸满足TM—llE中的离合器扭矩增大需求来实现的。其离合器结构可采用非金属摩擦材料片作为摩擦副，非金属摩擦片与金属摩擦，使用寿命较长。由于离合器的寿命取决于摩擦副的使用寿命，无梭织机的可靠性取决于织机中的基础件寿命，因此采用单磁路方式增加离合器摩擦副直径来增大扭矩的措施，其实质是提高了无梭织机使用的可靠性。 二是电磁离合器受无梭织机结构尺寸的限制，在离合器径向尺寸不能增加的情况下，运用多片电磁离合器磁通多次过片理论，采用双磁路离合器结构，其扭矩亦可以大为提高，满足无梭织机扭矩增大的需要。但双磁路中由于磁通两次过片，摩擦副必须选择金属材料，由此造成无梭织机因离合器摩擦副磨损太快，促使双磁路的摩擦副磨损
率极高，而导致无梭织机可靠性下降。如SMIT公司生产的FAST剑杆织机；PICANOL公司生产的GTM—A、GTM—AS剑杆织机；DORNIER公司生产的HTV—1／E、HTV—M／E等，均采用双磁路共衔铁组合离合器。还有PICANOL公司近期生产的新型DELTA喷气织机中的制动器也选用双磁路结构的摩擦副，SMIT公司FAST中的剑杆织机电磁离合器也选用双磁路结构的摩擦副，以适应该类织机在不增加摩擦副径向尺寸下，满足织机增大扭矩的需求。 电磁离合器的工作原理电磁离合器的主动部分和从动部分借接触面间的摩擦作用，或是用液体作为传动介质（液力偶合器），或是用磁力传动（电磁离合器）来传递转矩，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又答应两部分相互转动。振动电机，仓壁振动器－海安县蓝天机电制造有限公司目前在汽车上广泛采用的是用弹簧压紧的摩擦（简称为摩擦离合器）。 发动机发出的转矩，通过飞轮及压盘与从动盘接触面的摩擦作用，传给从动盘。当驾驶员踩下踏板时，通过机件的传递，使膜片弹簧大端带动压盘后移，此时从动部分与主动部分分离。 磁粉离合器摩擦应能满足以下基本要求： （1）保证能传递发动机发出的最大转矩，并且还有一定的传递转矩余力。 （2）能作到分离时，彻底分离，接合时柔和，并具有良好的散热能力。 （3）从动部分的转动惯量尽量小一些。这样，在分离离合器换

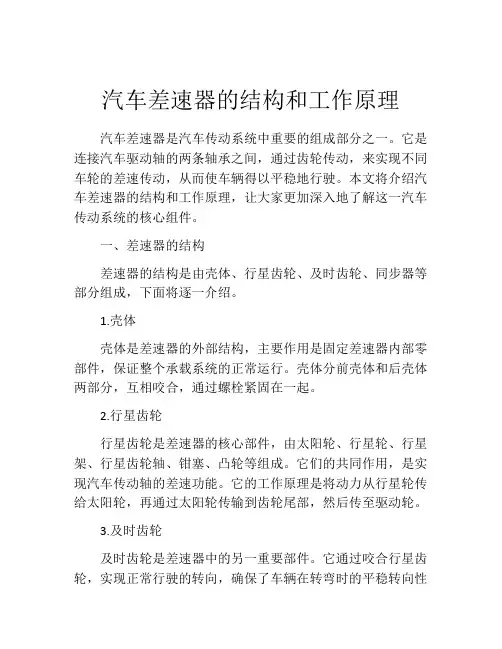

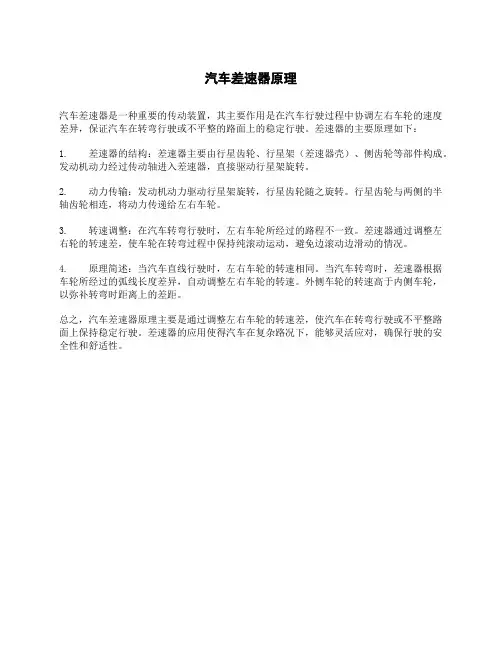

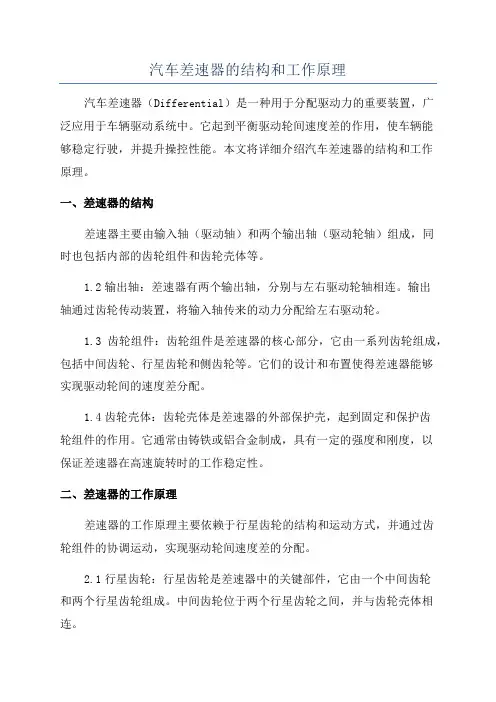

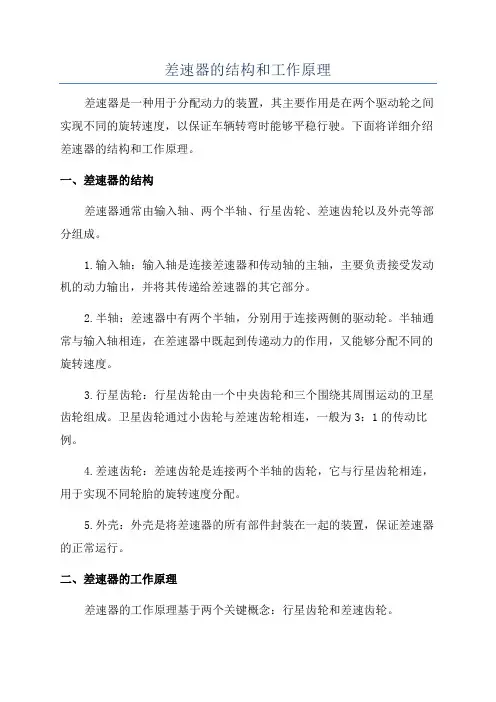

汽车差速器的结构和工作原理 汽车差速器是一个差速传动机构，用来保证各驱动轮在各种运动条件下的动力传递，避免轮胎与地面间打滑。 当汽车转弯行驶时，外侧车轮比内侧车轮所走过的路程长(图1)；汽车在不平路面上直线行驶时，两侧车轮走过的曲线长短也不相等；即使路面非常平直，但由于轮胎制造尺寸误差，磨损程度不同，承受的载荷不同或充气压力不等，各个轮胎的滚动半径实际上不可能相等，若两侧车轮都固定在同一刚性转轴上，两轮角速度相等，则车轮必然出现边滚动边滑动的现象。 图1 车轮对路面的滑动不仅会加速轮胎磨损，增加汽车的动力消耗，而且可能导致转向和制动性能的恶化。若主减速器从动齿轮通过一根整轴同时带动两侧驱动轮，则两侧车轮只能同样的转速转动。为了保证两侧驱动轮处于纯滚动状态，就必须改用两根半轴分别连接两侧车轮，而由主减速器从动齿轮通过差速器分别驱动两侧半轴和车轮，使它们可用不同角速度旋转。这种装在同一驱动桥两侧驱动轮之间的差速器称为轮间差速器。 在多轴驱动汽车的各驱动桥之间，也存在类似问题。为了适应各驱动桥所处的不同路面情况，使各驱动桥有可能具有不同的输入角速度，可以在各驱动桥之间装设轴间差速器。 差速器可分为普通差速器和防滑差速器两大类。 普通差速器的结构及工作原理 目前国产轿车及其它类汽车基本都采用了对称式锥齿轮普通差速器。对称式锥齿轮差速器由行星齿轮、半轴齿轮、行星齿轮轴（十字轴或一根直销轴）和差速器壳等组成（见图1）。（从前向后看）左半差速器壳2和右半差速器壳8用螺栓固紧在一起。主减速器的从动齿轮7用螺栓（或铆钉）固定在差速器壳右半部8的凸缘上。十字形行星齿轮轴9安装在差速器壳接合面处所对出的园孔内，每个轴颈上套有一个带有滑动轴承（衬套）的直齿圆锥行星齿轮6，四个行星齿轮的左右两侧各与一个直齿圆锥半轴齿轮4相啮合。半轴齿轮的轴颈支承在差速器壳左右相应的孔中，其内花键与半轴相连。与差速器壳一起转动（公转）的行星齿轮拨动两侧的半轴齿轮转动，当两侧车轮所受阻力不同时，行星齿轮还要绕自身轴线转动--自转，实现对两侧车轮的差速驱动。行星齿轮的背面和差速器壳相应位置的内表面，均做成球面，这样作能增加行星齿轮轴孔长度，有利于和两个半轴齿轮正确地啮合。 在传力过程中，行星齿轮和半轴齿轮这两个锥齿轮间作用着很大的轴向力，为减少齿轮和差速器壳之间的磨损，在半轴齿轮和行星齿轮背面分别装有平垫片3和球面垫片5。垫片通常用软钢、铜或者聚甲醛塑料制成。
汽车各部件工作原理(图解)
————————————————————————————————作者: ————————————————————————————————日期:
汽车各部位工作原理(图示） ? 差速器具有三种功能: 使发动机动力指向车轮?相当于车辆上的最终传动减速器,在变速器撞击车轮之前最后一次降低其旋转速度 在以不同的速度旋转期间向车轮传输动力（这是将它称为差速器的原因) 本文将介绍汽车需要差速器的原因，以及差速器的作用和缺点。我们还将介绍几种防滑差速器，也称为限滑差速器。为什么需要差速器？车轮旋转的速度是不同的,尤其是转弯时。在以下动画中可以看到转弯时每个车轮行驶不同的距离，并且内侧车轮比外侧车轮行驶的距离短。由于速度等于行驶的路程除以通过这段路程所花费的时间,因此行进路程较短的车轮行驶的速度就较低。同时请注意，前轮与后轮的行驶距离也不同。对于汽车上的非驱动轮(后轮驱动汽车的前轮或前轮驱动汽车的后轮），这并不是问题。因为在前轮和后轮之间没有连接，所以它们独立旋转。但是驱动轮被连接到一起，以便单个发动机和变速器可以同时使两个车轮转动。如果汽车没有差速器,车轮必须锁止在一起,以便以相同的速度旋转。这样汽车将不便于转弯——为了使汽车能够转弯，一个轮胎必须滑动。对于现代轮胎和混凝土路面,轮胎需要很大的动力才会滑动。此动力必须由轴从一个车轮传输到另一个车轮,这会在轴组件上形成很大的压力。什么是差速器?差速器是将发动机扭矩按两个方向分开的设备,可允许每次输出的扭矩以不同的速度旋转。
现在在所有汽车或卡车上都配备差速器,一些全轮驱动车辆上（全时四轮驱动)也配备差速器。这些全轮驱动车辆的每组驱动轮之间都需要一个差速器,并且在前轮和后轮之间也需要一个,因为在转弯时前轮行驶的距离与后轮不同。
差速器和主减速器结构和工作原理 内容简介：发动机的动力经过变速器输出后，必须经过主减速器和差速器才能传递车轮，对于前轮驱动的汽车，如我们常见的轿车，主减速器和差速器设计在变速器壳体内；对于后轮驱动的汽车，如客车和货车，主减速器和差速器安装在后轿内 发动机的动力经过变速器输出后，必须经过主减速器和差速器才能传递车轮，对于前轮驱动的汽车，如我们常见的轿车，主减速器和差速器设计在变速器壳体内；对于后轮驱动的汽车，如客车和货车，主减速器和差速器安装在后轿内。 一主减速器 主减速器的作用将变速器输出的动力再次减速，以增加转矩，之后将动力传递给差速器。主减速器的类型： （1）单级主减速器：大部分汽车的主减速器为单级主减速器，减速型式为普通斜齿轮式或锥形齿轮式： 锥形齿轮式主减速器图 其中锥形齿轮式主减速器如图所示，广泛的应用于后驱汽车的后轿中，变速器输出动力经过传动轴传给主动锥齿轮，经从动锥齿轮减速后传给差速器。
普通斜齿轮式主减速器应用于前驱汽车的变速器中。 注：对于前驱汽车的变速器中的主减速器，如果发动机在机舱在横置，则主减速器为普通斜齿轮式；如果发动机在机舱内纵置，则主减速器为锥形齿轮式，如桑塔纳、帕萨特等。 （2）双级主减速器：在重型货车上，常采用双级主减速器，如下图所示： 双级主减速器结构图 第一级为锥形齿轮减速，第二级为普通斜齿轮减速。 二减速器： 1 差速器的作用： 汽车在直线行驶时，左右车轮转速几乎相同，而在转弯时，左右车轮转速不同，差速器能实现左右车轮转速的自动调节，即允许左右车轮以不同的转速旋转。 2 差速器的组成结构：
差速器结构图 1-差速器壳轴承；2和8-差速器壳体；3和5-调整垫片；4-半轴齿轮（两个）；6-行星齿轮（两个或四个）；7-主减速器从动锥齿轮；9-行星齿轮轴。 3 差速器的工作原理和工作状态： 行星齿轮的自转：差速器工作时，行星齿轮绕行星齿轮轴的旋转称为行星齿轮的自转； 行星齿轮的公转：差速器工作时，行星齿轮绕半轴轴线的旋转称为行星齿轮的公转； （1）汽车直线行驶时，主减速器的从动锥齿轮驱动差速器壳旋转，差速器差驱动行星齿轮轴旋转，行星齿轮轴驱动行星齿轮公转，半轴齿轮在行星齿轮的夹持下同速同向旋转，此时，行星齿轮只公转，不自动，左右车轮和转速等于从动锥齿轮的转速。 （2）汽车转弯时，行星齿轮在公转的同时，产生了自转，即绕行星齿轮轴的旋转，造成一侧半轴齿轮转速的增加，而加一侧半轴齿轮转速的降低，两侧车轮以不同的转速旋转。此时，一侧车轮增加的转速等于另一侧车轮减少的转速。 （3）当将两个驱动轮支起后，车轮离地，如果我们转一侧的车轮，另一侧车轮反方向同速旋转，这时，差速器内的行星齿轮只自转，不公转，两侧半轴齿轮以相反的方向旋转，从而带动两侧车轮反方向同速旋转。
课时授课计划 授课日期 科目底盘班级 课题：离合器的构造及工作原理 课及程目要的求在1.掌握离合器的作用 2.掌握离合器的结构、工作原理及特点 3.了解离合器的类型及应用 教参具考及书《汽车构造》、《汽车底盘构造与维修》、《汽车新技术》东风EQ1092汽车离合器及拆装所需工具 教重 学点 离合器的作用、结构 教难 学点 离合器的工作原理 教方 学法 理论讲解，书本引导，示范操作，巡回指导 教学过程1、课堂组织： 3 分钟清点到课人数，卫生，作业 2、复习旧课： 4 分钟 提问内容： ①汽车的组成由那几部分？ ②底盘的组成？ ③传动系的动力传递路线？ 3、讲解新课：70 分钟
教学过程一．离合器的作用及位置 离合器安装在发动机与变速器之间，固定在飞轮上，作用主要有三点： 1.保证汽车平稳起步 2.便于变速器平顺换挡 3.防止传东西过载 二．离合器的类型 1.按照工作环境可分为：湿式、干式 2.按照操纵机构的不同分为：机械式、液压式 3.按照从动盘数目分为：单片、双片、多片 汽车上常用的是摩擦式干式离合器，该离合器按照弹簧的不同又可以分为很多种，但是最常用的是周布单片螺旋弹簧离合器（简称螺旋弹簧离合器）和膜片弹簧离合器。 三．离合器的结构及工作原理 结构组成：主动部分、从动部分、压紧装置、操纵机构。主动部分是动力输入部件，主要由飞轮、离合器盖和压盘组成。从动部分是动力输出部件，主要是指从动盘。压紧装置是主、从动部分接触面间贴紧产生摩擦作用的机构，指压紧弹簧，操纵机构则是离合器分离以中断动力的传递机构，包括离合器踏板、分离套筒、分离轴承、分离拨叉等。
教学过程 工作原理：自由状态为接合，踩下踏板为分离状态，松开踏板又成为接合状态。 1.膜片式离合器的工作原理 膜片弹簧采用优质的薄钢板冲压制成，形状为碟形，其上开有若干条径向切槽构成分离杠杆。膜片弹簧两侧用钢丝环为支点支撑，在踩下踏板时产生变形。 2.摩擦片式离合器的工作原理 最常见的有单片和双片两种，螺旋弹簧只能用作压紧装置，所以又单独设立了分离杠杆，使离合器整体结构复杂，轴向尺寸加大。高速时离心力产生的作用力使弹簧产生弯曲变形，导致压紧力下降而使离合器打滑，影响汽车动力性，所以大多轿车和轻型汽车都不再采用螺旋弹簧离合器，只有在少数载重汽车上使用。 特点： 1）膜片式离合器既起压紧弹簧的作用，又起分离杠杆的作用结构简单，质量减轻。 2）膜片弹簧与压盘在整个圆周上接触，使压力分配均匀，摩擦片接触良好，磨损均匀。 3）膜片弹簧具有非线性弹性特性，在摩擦片磨损后仍能可靠的传递发送机的转矩。
汽车转向系统工作原理 本文包括： 我们知道，当转动汽车方向盘时，车轮就会转向。这是一种因果关系，不是吗？但是，为了使车轮转向，方向盘和轮胎之间发生了许多有趣的运动。 在本文中，我们将了解两种最常见的汽车转向系统的工作原理：齿条齿轮式转向系统和循环球式转向系统。随后，我们将介绍动力转向，并了解一些有趣的转向系统发展趋势，这些趋势大多源于人们对汽车省油功能的需求。不过，让我们先看一下让汽车转向所必须执行的操作。这并不像您想像的那么简单！ 当汽车转向时，两个前轮并不指向同一个方向，对此您可能会感到奇怪。
要让汽车顺利转向，每个车轮都必须按不同的圆圈运动。由于内车轮所经过的圆圈半径较小，因此它的转向角度比外车轮要大。如果对每个车轮都画一条垂直于它们的直线，那么线的交点便是转向的中心点。转向拉杆具有独特的几何结构，可使内车轮的转向角度大于外车轮。 转向器分为几种类型。最常见的是齿条齿轮式转向器和循环球式转向器。 齿条齿轮式转向系统 作者：Karim Nice （本文为博闻网版权所有, 未经许可禁止以任何形式转载或使用。违者必究。） 推荐到： 本文包括： 齿条齿轮式转向系统已迅速成为汽车、小型货车及SUV上普遍使用的转向系统类型。其工作机制非常简单。齿条齿轮式齿轮组被包在一个金属管中，齿条的各个齿端都突出在金属管外，并用横拉杆连在一起。
小齿轮连在转向轴上。转动方向盘时，齿轮就会旋转，从而带动齿条运动。齿条各齿端的横拉杆连接在转向轴的转向臂上（请参见上图）。 齿条齿轮式齿轮组有两个作用： ?将方向盘的旋转运动转换成车轮转动所需的线性运动。 ?提供齿轮减速功能，从而使车轮转向更加方便。 在大多数汽车中，一般要将方向盘旋转三到四周，才能让车轮从一个锁止位转到另一个锁止位（从最左侧转到最右侧）。 转向传动比是指方向盘转向程度与车轮转向程度之比。 例如，如果将方向盘旋转一周（360度）会导致车轮转向 20度，则转向传动比就等于360除以20，即18:1。比率 越高，就意味着要使车轮转向达到指定距离，方向盘所需 要的旋转幅度就越大。但是，由于传动比较高，旋转方 向盘所需要的力便会降低。 一般而言，轻便车和运动型汽车的转向传动比要小于大型 车和货车。比率越低，转向反应就越快，您只需小幅度 旋转方向盘即可使车轮转向达到指定距离。这正是运动型 汽车梦寐以求的特性。由于这些小型汽车很轻，因此比 率较低，转动方向盘也不会太费力。 有些汽车使用可变传动比转向系统，在此系统中，齿条齿轮式齿轮组的中心与外侧具有不同的齿距（每厘米的齿数）。这不仅能提高汽车转向时的响应速度（齿条靠近中心位置），还能减少车轮在接近转向极限时的作用力。

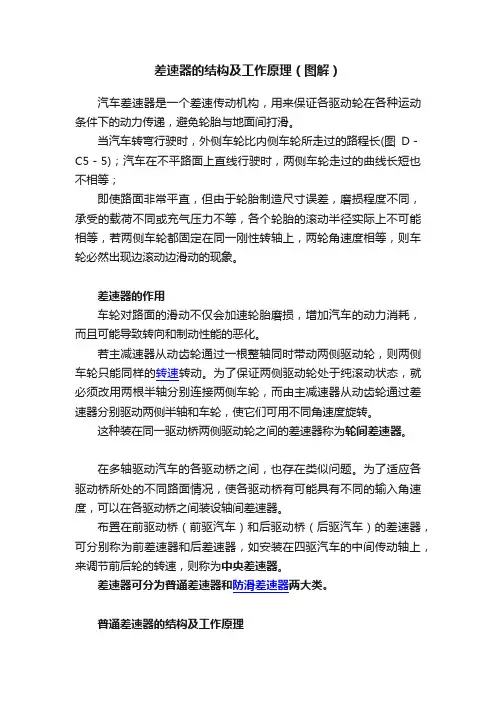

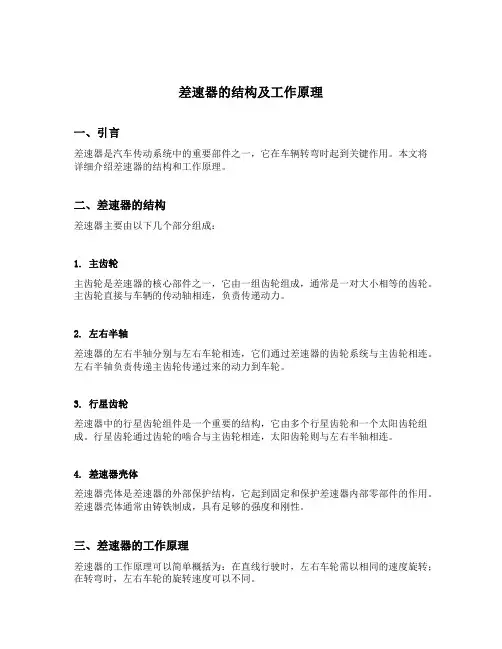

差速器的结构及工作原理（图解） 汽车差速器是一个差速传动机构，用来保证各驱动轮在各种运动条件下的动力传递，避免轮胎与地面间打滑。 当汽车转弯行驶时，外侧车轮比内侧车轮所走过的路程长(图D－C5－5)；汽车在不平路面上直线行驶时，两侧车轮走过的曲线长短也不相等； 即使路面非常平直，但由于轮胎制造尺寸误差，磨损程度不同，承受的载荷不同或充气压力不等，各个轮胎的实际上不可能相等，若两侧车轮都固定在同一转轴上，两轮角速度相等，则车轮必然出现边滚动边滑动的现象。 差速器的作用 车轮对路面的滑动不仅会加速轮胎磨损，增加汽车的动力消耗，而且可能导致转向和制动性能的恶化。 若主减速器从动齿轮通过一根整轴同时带动两侧驱动轮，则两侧车轮只能同样的转速转动。为了保证两侧驱动轮处于纯滚动状态，就必须改用两根半轴分别连接两侧车轮，而由主减速器从动齿轮通过差速器分别驱动两侧半轴和车轮，使它们可用不同角速度旋转。
