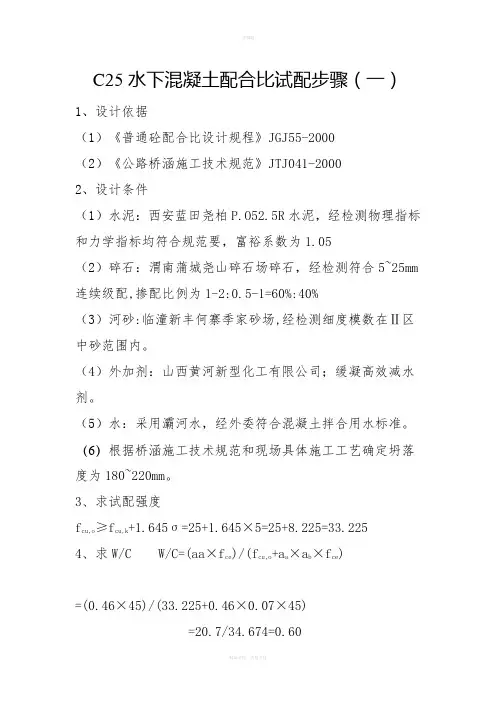

C25水下混凝土配合比试配步骤（一）1、设计依据
（1）《普通砼配合比设计规程》JGJ55-2000
（2）《公路桥涵施工技术规范》JTJ041-2000
2、设计条件
（1）水泥：西安蓝田尧柏P.O52.5R水泥，经检测物理指标和力学指标均符合规范要，富裕系数为1.05
（2）碎石：渭南蒲城尧山碎石场碎石，经检测符合5~25mm 连续级配,掺配比例为1-2:0.5-1=60%:40%
（3）河砂:临潼新丰何寨季家砂场,经检测细度模数在Ⅱ区中砂范围内。
（4）外加剂：山西黄河新型化工有限公司；缓凝高效减水剂。
（5）水：采用灞河水，经外委符合混凝土拌合用水标准。（6）根据桥涵施工技术规范和现场具体施工工艺确定坍落度为180~220mm。
3、求试配强度
f cu,o≥f cu,k+1.645σ=25+1.645×5=25+8.225=33.225
4、求W/C W/C=(aa×f ce)/(f cu,o+a a×a b×f ce)
=(0.46×45)/(33.225+0.46×0.07×45)
=20.7/34.674=0.60
（根据桥规，最大水灰比为0.60，调整水灰比为0.53）
5、查表得用水量为225(Kg),掺外加剂的用水量为
mwa=mwo(1－β)=225×(1－0.18)=225×0.82=185(Kg)
6、求水泥用量为m co=m Wo/(W/C)=185/0.53=349(Kg)
7、查表得砂率为42%
8、假定混凝土密度为2440Kg/m3
9、求每方混凝土各种材料用量:
水泥+砂(x)+碎石(y)+水=2440 42%={砂/(砂+碎石)}×100% 349+x+y+185=2440 42%={x/(x+y)}×100%
x+y=1906 42%=x/1906
x=801 y=1105
10、理论配合比为
水泥：砂：碎石：水：缓凝高效减水剂
349：801：1105：185：3.49
1 : 2.30：3.17：0.53：0.01
C25水下混凝土配合比试配步骤（二）1、设计依据
（1）《普通砼配合比设计规程》JGJ55-2000
（2）《公路桥涵施工技术规范》JTJ041-2000
2、设计条件
（1）水泥：西安蓝田尧柏P.O42.5水泥，经检测物理指标和力学指标均符合规范要，富裕系数为1.06
（2）碎石：渭南蒲城尧山碎石场碎石，经检测符合5~31.5mm 连续级配,掺配比例为1-3:1-2:0.5-1=40%:30%:30%
（3）河砂:临潼新丰何寨季家砂场,经检测细度模数在Ⅱ区中砂范围内。
（4）外加剂：山西黄河新型化工有限公司；缓凝高效减水剂。
（5）水：采用灞河水，经外委符合混凝土拌合用水标准。（6）根据桥涵施工技术规范和现场具体施工工艺确定坍落度为180~220mm。
3、求试配强度
f cu,o≥f cu,k+1.645σ=25+1.645×5=25+8.225=33.225
4、求W/C W/C=(aa×f ce)/(f cu,o+a a×a b×f ce)
=(0.46×45)/(33.225+0.46×0.07×45)
=20.7/34.674=0.60
（根据桥规，最大水灰比为0.60，调整水灰比为0.51）
5、查表得用水量为225(Kg),掺外加剂的用水量为
mwa=mwo(1－β)=225×(1－0.18)=225×0.82=185(Kg)
6、求水泥用量为m co=m Wo/(W/C)=185/0.51=363(Kg)
7、查表得砂率为42%
8、假定混凝土密度为2440Kg/m3
9、求每方混凝土各种材料用量:
水泥+砂(x)+碎石(y)+水=2440 42%={砂/(砂+碎石)}×100% 363+x+y+185=2440 42%={x/(x+y)}×100%
x+y=1892 42%=x/1892
x=795 y=1097
10、理论配合比为
水泥：砂：碎石：水：缓凝高效减水剂
363：795：1097：185：3.63
1 : 2.19：3.03：0.51：0.01
C25水下混凝土配合比试配步骤（三）1、设计依据
（1）《普通砼配合比设计规程》JGJ55-2000
（2）《公路桥涵施工技术规范》JTJ041-2000
2、设计条件
（1）水泥：西安蓝田尧柏P.O42.5水泥，经检测物理指标和力学指标均符合规范要，富裕系数为1.06
（2）碎石：渭南蒲城尧山碎石场碎石，经检测符合5~31.5mm 连续级配,掺配比例为1-3:1-2:0.5-1=40%:30%:30%
（3）河砂:临潼新丰何寨季家砂场,经检测细度模数在Ⅱ区中砂范围内。
（4）外加剂：山西黄河新型化工有限公司；缓凝高效减水剂。
（5）水：采用灞河水，经外委符合混凝土拌合用水标准。（6）根据桥涵施工技术规范和现场具体施工工艺确定坍落度为180~220mm。
3、求试配强度
f cu,o≥f cu,k+1.645σ=25+1.645×5=25+8.225=33.225
4、求W/C W/C=(aa×f ce)/(f cu,o+a a×a b×f ce)
=(0.46×45)/(33.225+0.46×0.07×45)
=20.7/34.674=0.60
（根据桥规，最大水灰比为0.60，调整水灰比为0.49）
5、查表得用水量为225(Kg),掺外加剂的用水量为
mwa=mwo(1－β)=225×(1－0.18)=225×0.82=185(Kg)
6、求水泥用量为m co=m Wo/(W/C)=185/0.49=378(Kg)
7、查表得砂率为42%
8、假定混凝土密度为2440Kg/m3
9、求每方混凝土各种材料用量:
水泥+砂(x)+碎石(y)+水=2440 42%={砂/(砂+碎石)}×100% 378+x+y+185=2440 42%={x/(x+y)}×100%
x+y=1877 42%=x/1877
x=788 y=1089
10、理论配合比为
水泥：砂：碎石：水：缓凝高效减水剂
378：788：1089：185：3.78
1 ：2.08：2.88：0.49：0.01
普通混凝土的配合比设计 普通混凝土的配合比是指混凝土的各组成材料数量之间的质量比例关系。确定比例关系的过程叫配合比设计。普通混凝土配合比，应根据原材料性能及对混凝土的技术要求进行计算，并经试验室试配、调整后确定。普通混凝土的组成材料主要包括水泥、粗集料、细集料和水，随着混凝土技术的发展，外加剂和掺和料的应用日益普遍，因此，其掺量也是配合比设计时需选定的。 混凝土配合比常用的表示方法有两种；一种以1m3混凝土中各项材料的质量表示，混凝土中的水泥、水、粗集料、细集料的实际用量按顺序表达，如水泥300Kg、水182 Kg、砂680 Kg、石子1310 Kg；另一种表示方法是以水泥、水、砂、石之间的相对质量比及水灰比表达，如前例可表示为1：2.26：4.37，W/C=0.61，我国目前采用的量质量比。 一、混凝土配合比设计的基本要求 配合比设计的任务，就是根据原材料的技术性能及施工条件，确定出能满足工程所要求的技术经济指标的各项组成材料的用量。其基本要； (1)达到混凝土结构设计要求的强度等级。 (2)满足混凝土施工所要求的和易性要求。 (3)满足工程所处环境和使用条件对混凝土耐久性的要求。 (4)符合经济原则，节约水泥，降低成本。 二、混凝土配合比设计的步骤 混凝土的配合比设计是一个计算、试配、调整的复杂过程，大致可分为初步计算配合比、基准配合比、实验室配合比、施工配合比设计4个设计阶段。首先按照已选择的原材料性能及对混凝土的技术要求进行初步计算，得出“初步计算配合比”。基准配合比是在初步计算配合比的基础上，通过试配、检测、进行工作性的调整、修正得到；实验室配合比是通过对水灰比的微量调整，在满足设计强度的前提下，进一步调整配合比以确定水泥用量最小的方案；而施工配合绋考虑砂、石的实际含水率对配合比的影响，对配合比做最后的修正，是实际应用的配合比，配合比设计的过程是逐一满足混凝土的强度、工作性、耐久性、节约水泥等要求的过程。 三、混凝土配合比设计的基本资料 在进行混凝土的配合比设计前，需确定和了解的基本资料。即设计的前提条件，主要有以下几个方面； (1)混凝土设计强度等级和强度的标准差。 (2)材料的基本情况；包括水泥品种、强度等级、实际强度、密度；砂的种类、表观密度、细度模数、含水率；石子种类、表观密度、含水率；是否掺外加剂，外加剂种类。 (3)混凝土的工作性要求，如坍落度指标。 (4)与耐久性有关的环境条件；如冻融状况、地下水情况等。 (5)工程特点及施工工艺；如构件几何尺寸、钢筋的疏密、浇筑振捣的方法等。 四、混凝土配合比设计中的三个基本参数的确定 混凝土的配合比设计，实质上就是确定单位体积混凝土拌和物中水、水泥。粗集料（石子）、细集料（砂）这4项组成材料之间的三个参数。即水和水泥之间的比例——水灰比；砂和石子间的比例——砂率；骨料与水泥浆之间的比例——单位用水量。在配合比设计中能正确确定这三个基本参数，就能使混凝土满足配合比设计的4项基本要求。
水泥混凝土配合比试配试验步骤及注意事项 1 一、检查检测试验室环境条件：合理的温度应为20±5℃，湿度50%以上，2 温湿度计是否符合要求，后置水球是否有水，布条是否入水球内； 3 二、检查检测试验所用仪器设备以及辅助设备是否齐全，设备性能是否完4 好：对搅拌机进行试转，对电子秤进行整平和归零等，需要用到的设备有100Kg 5 电子称（称量骨料）、30Kg电子称（称量胶材及水）、1Kg电子天平（称量外加6 剂）；称量材料用的器具（托盘、筒、水盆）；取料用的器具（铁锹、小铲、抹7 刀、铁勺）；塌落度试验工具（塌落度筒、捣棒、钢直尺、抹刀、湿抹布）；容8 重试验工具（5升容积筒、捣棒、橡皮锤、抹布）等； 9 三、试验步骤 10 1.计算理论配合比 11 1.1计算试配强度f cu,o =f cu,k +1.645σ 12 1.2计算水胶比W／B，计算完毕后要体现耐久性技术要求13 1.3选择单位用水量m w，并根据减水剂的减水率，换算所需用水量 14 1.4计算胶材总用量，并根据粉煤灰掺量比例（等量替代法），分别计算水15 泥m c 及粉煤灰m f 的单位用量，计算完毕后要体现耐久性技术要求；计算外加剂 16 用量 17 1.5选择合理砂率β s 18 1.6根据体积法或者假定容重法，结合砂率计算公式，计算骨料的单位用量19 m s 、m g 20 2.根据理论计算配合比进行试拌、调整、提出基准配合比21
22 3.测定混凝土拌合物工作性，制取规定龄期试件，确定最终配合比 23 4.施工配合比调整 24 （注：以上所牵涉到的计算和步骤，计算公式要详细，并辅以必要的文字说25 明） 26 四、注意事项 27 1.试拌开始时，先采用试拌配合比的胶材、、细集料、水及外加剂比例进行28 涮膛，一般称取7-10L，时间满足整个搅拌机内身充分被浆体湿润，并清除膛内29 浆体，不得有稀浆留置膛内； 30 2.正式称取各种材料用量（按20L计算），注意计量精度，称量过程中注意31 去除皮重即归零； 32 3.将称量物倒入搅拌机内，注意倒料顺序：砂---胶材（可含外加剂）---33 碎石---外加剂（粉剂），盖好盖子进行干拌均匀，一般时间在1-2min，再加入34 水进行正式搅拌，设定搅拌时间一般为2-3min； 35 4.搅拌完毕后倒入事先湿润的拌盘内，先目测拌合物塌落度，然后用湿润36 的铁锹将拌合物来回翻拌均匀； 37 5.工作性检测：检测流动性即塌落度试验：器具要事先润湿，注意装料次38 数、插捣次数、插捣方法，砂率体现、提筒时间和方式，测定塌落度值的位置39 以及精确读数；检测粘聚性：用捣棒轻轻敲打侧面，观测拌合物倒塌方式；检40 测保水性：拌合物底层及周边是否有水析出；另外还要目测拌合物的包裹性能，41 看砂率是否适中； 42 6.拌合物容重测取：容积升湿润后称皮重，装料次数分两层，每层插捣25 43 下，螺旋式方式从外至中，每层完毕后在容积升壁外用橡皮锤敲打5-10下，称
共3页第1页 校核： 主检： 配比名称 (设计、施工要求) 抗渗混凝土（泵送） C30及P6，坍落度100～120mm 委托编号 HP0700001 样品编号 HP0701001 试验环境条件 温度20±5℃ 湿度＞50％ 检验类别 委托检验 施工方法 机械振捣 收样日期 2007.01.06 检测依据 JGJ55-2000 试配日期 2007.01.08 材料情况 水泥 砂 石子 外加剂 水 膨胀剂 粉煤灰 山东水泥厂 P.O32.5R 安定性合格 预测强度合格 泰安 中砂 μx=2.7 含泥量0.5％ 泥块含量0.3％ 济南 碎石 符合5～25mm 含泥量0.5％ 泥块含量0.3％ 针片状0.7％ 省建科院 NC －4泵送剂 液状 掺量2.5％ 饮用水 省建科院 PNC 膨胀剂 粉状 掺量8％ 黃台电厂 Ⅱ级 配合比 计算式 1、计算配制强度f cu ，o ＝f cu ，k +1.645σ＝30.0＋1.645×4.0＝36.6 (MPa) 2、确定水泥28d 抗压强度实测值ce f ＝32.5×1.10 ≈36 (MPa) 3、计算水灰比W/C=a α.ce f /(f cu ，o +a α.b αce f )=0.46×36/(36.6+0.07×0.46×36)=0.44 4、确定用水量m wa =180(kg/m 3) 5、计算水泥用量1c m =180／0.44＝409( kg/m 3 ) 6、确定粉煤灰用量：取代率f ＝15％，超量系数K ＝1.3 mf ＝409×15％×1.3＝80( kg/m 3 ) 7、计算膨胀剂用量p m =409(1-15%)×8.0％＝28( kg/m 3 ); 8、计算外加剂用量j m =[409(1-15%)+409×15％×1.3] ×2.5％＝11( kg/m 3 ) 9、实际水泥用量1co m =409(1-15%)×（1－8％）＝320 ( kg/m 3 ) 10、确定砂率βs=35% 11、假定混凝土的重量2420 kg/m3得：mg=1171 ( kg/m 3 ) ms=631－(409×15％×1.3／2.2－409×15％／3.1)×2.6＝588( kg/m 3 ) 试件尺寸 100×100×100 （mm ） 试配体积 25L/35 L 试配方法 机械搅拌、振实 计 算 配合比 材料名称 水泥 砂 石子 外加剂 水 膨胀剂 粉煤灰 每m 3 砼材料用量(kg) 320 588 1171 11 180 28 80 重量配合比 1 1.84 3.66 0.03 0.56 0.09 0.25 试配重量(kg) 8.00 14.70 29.28 0.28 4.50 0.70 2.00 拌合物 性 能 坍落度 105 mm 保水性 良好 粘聚性 良好 表观密度 2410 kg/m 3 ／ ／ ／ ／ 调整情况 不需调整（若调整，写明如何调整？调整后拌合物性能？） 备 注：此计算配合比可作为强度试验用基准配合比。（若经调整，写明调整后配合比） 主要设备 名称、型号 搅拌机 振动台 / / / 设备编号 SB/H-01 SB/H-02 设备状态 正常 正常
热拌沥青混合料配合比设计方法 1．矿质混合料组成设计 （1）根据道路等级、路面结构层位及结构层厚度等方面要求，按照上述方法，选择适用的沥青混合料类型，并按照表8－22和表8－23（现行规范）或8－24和表8－25（新规范稿）的内容确定相应矿料级配范围，经技术经济论证后确定。 （2）矿质混合料配合比计算 1）组成材料的原始数据测定 按照规定方法对实际工程使用的材料进行取样，测试粗集料、细集料及矿粉的密度，并进行筛分试验，测定各种规格集料的粒径组成。 2）确定各档集料的用量比例 根据各档集料的筛分结果，采用计算法或图解法，确定各规格集料的用量比例，求得矿质混合料的合成级配。矿质混合料的合成级配曲线必须符合设计级配范围的要求，不得有过多的犬牙交错。当经过反复调整仍有两个以上的筛孔超出设计级配范围时，必须对原材料进行调整或更换原材料重新设计。 通常情况下，合成级配曲线宜尽量接近设计级配中限，尤其应使0.075mm、2.36mm、4.75mm等筛孔的通过量尽量接近设计级配范围的中限。对于交通量大、轴载重的道路，合成级配可以考虑偏向级配范围的下限，而对于中小交通量或人行道路等，合成级配宜偏向级配范围的上限。
2．沥青混合料马歇尔试验 沥青混合料马歇尔试验的主要目的是确定最佳沥青用量（以OAC表示）。沥青用量可以通过各种理论公式计算得到，但由于实际材料性质的差异，计算得到的最佳沥青用量，仍然要通过试验进行修正，所以采用马歇尔试验是沥青混合料配合比设计的基本方法。 （1）制备试样 1）马歇尔试件制备过程是针对选定混合料类型，根据经验确定沥青大致用量或依据表4－10推荐的沥青用量范围，在该用量范围内制备一批沥青用量不同、且沥青用量等差变化的若干组（通常为五组）马歇尔试件，并要求每组试件数量不少于4个。 2）按已确定的矿质混合料级配类型，计算某个沥青用量条件下一个马歇尔试件或一组试件中各种规格集料的用量（实践中大多是一个标准马歇尔试件矿料总量1200g左右）。 3）确定一个或一组马歇尔试件的沥青用量（通常采用油石比），按要求将沥青和矿料拌制成沥青混合料，并按上节表8－7（现行规范要求）或表8－9（新规范要求）规定的击实次数和操作方法成型马歇尔试件。 （2）测定试件的物理力学指标 首先，测定沥青混合料试件的密度，并计算试件的理论最大密度、空隙率、沥青饱和度、矿料间隙率等参数。在测试沥青混合料密度时，应根据沥青混合料类型及密实程度选择测试方法。在工程中，吸水率小于0.5%的密实型沥青混合料试件应采用水中重法测定；较密实的沥青混合料试件应采用表干法测定；吸水
新拌混凝土配合比调整 混凝土拌合物的初始状态是衡量配合比好坏最直观的方法，在混凝土配合比试拌的过程中，往往会遇到一些工作性不能满足要求的情况。引起这些现象的原因多种多样，有混凝土配合比设计方面的，有原材料质量方面的，也有外加剂与混凝土原材料相容性方面的。要找到问题的原因所在，才能有效调整混凝土的工作性，以下几点是根据一些混凝土拌合物常见的状态而采取的一些方法，希望有所帮助，同时也需要大家多多总结。（一）混凝土坍落度不符合要求，黏聚性和保水性合适 混凝土体系中浆体填充砂石混合骨料的空隙略有富裕才能在骨料表 面形成润滑层，使浆体推动骨料运动。富裕浆体增大,混凝土的坍落度也随之增大，有研究表明，包裹在骨料表面的浆体厚度每增加3μm，混凝土坍落度增大30~50mm。混凝土浆体用量每增加10L/m3，混凝土坍落度增大20mm左右。当混凝土坍落度小于设计坍落度时，黏聚性和保水性较好时，应保持水胶比不变，增大浆体用量或适当提高外加剂用量；当坍落度大于混凝土设计坍落度时，应保持水胶比不变，减少浆体用量或适当降低外加剂用量。 （二）混凝土坍落度合适，黏聚性和保水性不好 混凝土坍落度可以满足设计要求，混凝土拌合物黏度较低，保水性能较差，虽然没有明显泌水现象，但存在部分粗骨料无浆体包裹。遇到这种情况一般可以从两方面着手：一方面增加细骨料用量，降低粗骨料用量；另一方面是保持水胶比不变适当增加浆体用量，相应调整砂石用量。（三）混凝土砂浆含量过多
混凝土拌合物砂浆过多，石子含量较少，造成混凝土发散，流动性较差。针对这一现象，可以降低砂的用量，增加石子用量。如果调整后砂石用量比例合适，但混凝土仍然发散，流动性差，应适当增加浆体用量，增加混凝土黏聚性。 （四）混凝土泌水、抓底 混凝土拌合物拌合时流动性和保水性都很好，一旦停止拌合就慢慢泌水，下沉的石子紧紧地与铁板黏结在一起，很难用铁锹等工具铲动，这一现象称为抓底、板结。产生抓底、板结的主要原因是外加剂掺量敏感，外加剂用量或用水量提高2~3kg/m3，就会出现泌水。遇到这种情况，应适当降低外加剂掺量，或提高砂率，使用细度模数较小的砂。 （五）混凝土流动性差 混凝土拌合物坍落度、保水性均可以满足要求，就是混凝土拌合物看起来像用水拌合的，动感不足。造成这种现象的原因很可能是混凝土中起分散作用的外加剂有效成分不足，可以适当提高外加剂用量，必要时需要降低用水量，提高混凝土的流动性，又不至于泌水。 混凝土在生产过程中应根据实际情况，对“混凝土配合比”所规定的配合比进行调整。 （一）配合比调整的原因 （1）砂、石含水率、颗粒级配、粒径、含泥量等发生变化 砂、石含水率会因砂、石所处的不同区域及进料时间发生变化，造成混凝土坍落度发生变化。砂子的细度模数变化0.2，砂率相应增减1%～2%；砂石级配不合格或采用单级配时，砂率应适当提高2%～3%；石子最大粒径
混凝土配合比设计的步骤 (1)初步配合比的计算 按照已选择的原材料性能及混凝土的技术要求进行初步计算，得出“初步配合比”； (2)基准配合比的确定 经过试验室试拌调整，得出“基准配合比”； (3)实验室配合比的确定 经过强度检验(如有抗渗、抗冻等其他性能要求，应当进行相应的检验)，定出满足设计和施工要求并比较经济的“试验室配合比”(也叫设计配合比)； (4)施工配合比 根据现场砂、石的实际含水率，对试验室配合比进行调整，求出“施工配合比”。 ㈠初步配合比的计算 1)确定配制强度 2)初步确定水灰比值（W/C ） 3)选择每1m3混凝土的用水量(W0) 4)计算混凝土的单位水泥用量(C0) 5)选取合理砂率Sp 6)计算1m3混凝土中砂、石骨料的用量 7)书写初步配合比 (1)确定配制强度(fcu,o) 配制强度按下式计算： σ 645.1..+=k cu v cu f f (2)初步确定水灰比(W/C) 采用碎石时： ,0.46( 0.07)cu v ce C f f W =- 采用卵石时： ,0.48( 0.33)cu v ce C f f W =- (3)选择单位用水量(mW0) ①干硬性和塑性混凝土用水量的确定 a. 水灰比在0.40～0.80范围时，根据粗骨料的品种、粒径及施工要求的混凝土拌合物稠度，其用水量可按表4-20（P104）选取。 b. 水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量，应通过试验确定。 ②流动性和大流动性混凝土的用水量宜按下列步骤进行 a. 以表4-22中坍落度90mm 的用水量为基础，按坍落度每增大20mm 用水量增加5kg ，计算出未掺外加剂时的混凝土的用水量； b. 掺外加剂时的混凝土的用水量可按下式计算： (1) w wo m m αβ=-
一、检查检测试验室环境条件：合理的温度应为20±5℃，湿度50%以上，温湿度计是否符合要求，后置水球是否有水，布条是否入水球内； 二、检查检测试验所用仪器设备以及辅助设备是否齐全，设备性能是否完好：对搅拌机进行试转，对电子秤进行整平和归零等，需要用到的设备有100Kg电子称（称量骨料）、30Kg电子称（称量胶材及水）、1Kg电子天平（称量外加剂）；称量材料用的器具（托盘、筒、水盆）；取料用的器具（铁锹、小铲、抹刀、铁勺）；塌落度试验工具（塌落度筒、捣棒、钢直尺、抹刀、湿抹布）；容重试验工具（5升容积筒、捣棒、橡皮锤、抹布）等； 三、试验步骤 1.计算理论配合比 计算试配强度f cu,o =f cu,k +σ 计算水胶比W／B，计算完毕后要体现耐久性技术要求 选择单位用水量m w， 并根据减水剂的减水率，换算所需用水量 计算胶材总用量，并根据粉煤灰掺量比例（等量替代法），分别计算水泥m c 及粉 煤灰m f 的单位用量，计算完毕后要体现耐久性技术要求；计算外加剂用量 选择合理砂率β s 根据体积法或者假定容重法，结合砂率计算公式，计算骨料的单位用量m s 、m g 2.根据理论计算配合比进行试拌、调整、提出基准配合比 3.测定混凝土拌合物工作性，制取规定龄期试件，确定最终配合比 4.施工配合比调整 （注：以上所牵涉到的计算和步骤，计算公式要详细，并辅以必要的文字说明） 四、注意事项 1.试拌开始时，先采用试拌配合比的胶材、、细集料、水及外加剂比例进行涮膛，一般称取7-10L，时间满足整个搅拌机内身充分被浆体湿润，并清除膛内浆体，不得有稀浆留置膛内； 2.正式称取各种材料用量（按20L计算），注意计量精度，称量过程中注意去除皮重即归零； 3.将称量物倒入搅拌机内，注意倒料顺序：砂---胶材（可含外加剂）---碎石---外加剂（粉剂），盖好盖子进行干拌均匀，一般时间在1-2min，再加入水进行正式搅拌，设定搅拌时间一般为2-3min； 4.搅拌完毕后倒入事先湿润的拌盘内，先目测拌合物塌落度，然后用湿润的铁锹将拌合物来回翻拌均匀； 5.工作性检测：检测流动性即塌落度试验：器具要事先润湿，注意装料次数、插捣次数、插捣方法，砂率体现、提筒时间和方式，测定塌落度值的位置以及精确读数；检测粘聚性：用捣棒轻轻敲打侧面，观测拌合物倒塌方式；检测保水性：拌合物底层及周边是否有水析出；另外还要目测拌合物的包裹性能，看砂率是否适中； 6.拌合物容重测取：容积升湿润后称皮重，装料次数分两层，每层插捣25下，螺旋式方式从外至中，每层完毕后在容积升壁外用橡皮锤敲打5-10下，称取重量精确至50g，容重精确至10Kg／m3;注意容重的修正，当实测值与实际重量值相差超过±2%时，需进行修正，各种材料量需乘以修正系数，反之则不必要修正； 7.若所检测拌合物塌落度偏离所需值，需对配合比进行调整，即重新设计调整配合比，保持水胶比不变，调整水泥浆用量（实测塌落度偏小）或保持砂率不变调整砂石量以降低水泥浆用量（实测塌落度偏大）或同时调整水胶比和砂率（整体
水泥混凝土配合比设计步骤 (1) 配制强度：f cu,k=25Mpa f cu,o= f cu,k+1.645* o=25+1.645*5=33.2Mpa (2) 初步确定水灰比：(用经验公式计算，各指标选取) W/C= a a*f ce/(f cu,0 + a a*a b*f ce) =(0.53*36.5) / (33.2+0.53*0.20*36.5) =0.52 (3) 选取单位体积水泥混凝土的用水量： 由水灰比为0.52，混凝土拌合物的坍落度为10-30mm，碎石最大粒径为31.5mm, 在满足混凝土施工要求的基础上选取混凝土的单位用水量为：m wo=175kg/m 3。(4) 计算1m3水泥混凝土水泥用量： 由W/C=0.52,m w0=185 (kg/m3),得m co=m wo/(W/C)=337(kg/m3) 查表符合耐久性要求的最小水泥用量为320kg/m 3，所以取按强度计算的单位水 泥用量m co=337 ( kg/m 3) (5) 选取合理砂率，计算粗细集料用量：最大粒径31.5mm，水灰比0.52,查表 取混凝土砂率B s =35%o (6) 计算一组(3块试件)水泥混凝土各材料用量 3水用量175kg/ m '水泥用量337kg/m 砂用量680 kg/m 碎石用量1263 kg/m
(7) 配合比确定: 个人认为，单位用水量可取180(kg/m3) ，为保证混凝土强度，水灰比取0.5，单 位水泥用量360(kg/m3) ，根据密度法计算配合比，假定表观密度为2400 (kg/m3 )，单位粗集料用量与单位细集料用量为未知量，可设方程求解 M c0+ M g0+ M s0+ M w0=2400 M s0/ (M s0+ M g0 )*100=35 解得M g0=1560(kg/m3) ，M s0=840 (kg/m3) 通过计算得到个人的配合比为:单位用水量:单位水泥用量:单位细集料用量:单位粗集料用量=180:360: 840:1560
混凝土配合比设计的步骤 1．计算配合比的确定 (1)计算配制强度 当具有近期同一品种混凝土资料时，σ可计算获得。并且当混凝土强度等级为C20或C25，计算值<2.5 MPa 时，应取σ=2.5 MPa ；当强度等级≥ C30，计算值低于<3.0 MPa 时，应取用σ=3.0 MPa 。否则，按规定取值。 (2)初步确定水灰比(W/C) （混凝土强度等级小于C60） a α、 b α回归系数，应由试验确定或根据规定选取： ce f 水泥28d 抗压强度实测值，若无实测值，则 ce f ，g 为水泥强度等级值，c γ为水泥强度等级值的富余系数。 若水灰比计算值大于表4 - 24中规定的最大水灰比值时，应取表中规定的最大水灰比值 (3)选取1 m3混凝土的用水量(0w m ) 干硬性和塑性混凝土用水量： ①根据施工条件按表4-25选用适宜的坍落度。 σ6451.,,+=k cu t cu f f ce b a cu ce a f f f C W ααα+=0,g ce c ce f f ,γ=
②水灰比在0.40～0. 80时，根据坍落度值及骨料种类、粒径，按表4-26选定1 m3混凝土用水量。 流动性和大流动性混凝土的用水量： 以表4- 26中坍落度90 mm 的用水量为基础，按坍落度每增大20 mm 用水量增加5 kg 计算出未掺外加剂时的混凝土的用水量； 掺外加剂时的混凝土用水量： wa m 是掺外加剂混凝土每立方米混凝土的用水量；0w m 未掺外加剂混凝土每立方米混凝土的用水量；β外加剂的减水率。 (4)计算混凝土的单位水泥用量() 如水泥用量计算值小于表4- 24中规定量，则应取规定的最小水泥用量。 (5)选用合理的砂率值(βs) 坍落度为10～60 mm 的混凝土：如无使用经验，砂率可按骨料种类、粒径及水灰比，参照表4- 27选用 坍落度大于60 mm 的混凝土：在表4- 27的基础上，按坍落度每增大20 mm ，砂率增大1%的幅度予以调整； 坍落度小于10 mm 的混凝土：砂率应经试验确定。 6)计算粗、细骨料的用量(mg0，ms0) A.重量法： 0c m 、0g m 、0s m 、0w m 为1m3混凝土的水泥用量、粗骨料用量、细骨料用量和用水量。cp m 为1m3混凝土拌合物的假定重量，取2350～2450 kg/m3。 ()β-=10w wa m m 0c m C W m m w c 0 0=cp w s g c m m m m m =+++0000%100000?+=g s s s m m m β
混凝土配合比设计 的步骤
混凝土配合比设计的步骤 (1)初步配合比的计算 按照已选择的原材料性能及混凝土的技术要求进行初步计算，得出“初步配合比”； (2)基准配合比的确定 经过试验室试拌调整，得出“基准配合比”； (3)实验室配合比的确定 经过强度检验(如有抗渗、抗冻等其它性能要求，应当进行相应的检验)，定出满足设计和施工要求并比较经济的“试验室配合比”(也叫设计配合比)； (4)施工配合比 根据现场砂、石的实际含水率，对试验室配合比进行调整，求出“施工配合比”。 ㈠初步配合比的计算 1)确定配制强度 2)初步确定水灰比值（W/C） 3)选择每1m3混凝土的用水量(W0) 4)计算混凝土的单位水泥用量(C0) 5)选取合理砂率Sp 6)计算1m3混凝土中砂、石骨料的用量 7)书写初步配合比 (1)确定配制强度(fcu,o)
配制强度按下式计算： σ 645.1..+=k cu v cu f f (2)初步确定水灰比(W/C) 采用碎石时： ,0.46(0.07) cu v ce C f f W =- 采用卵石时： ,0.48( 0.33)cu v ce C f f W =- (3)选择单位用水量(mW0) ①干硬性和塑性混凝土用水量的确定 a. 水灰比在0.40～0.80范围时，根据粗骨料的品种、粒径及施工要求的混凝土拌合物稠度，其用水量可按表4-20（P104）选取。 b. 水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量，应经过试验确定。 ②流动性和大流动性混凝土的用水量宜按下列步骤进行 a. 以表4-22中坍落度90mm 的用水量为基础，按坍落度每增大20mm 用水量增加5kg ，计算出未掺外加剂时的混凝土的用水量； b. 掺外加剂时的混凝土的用水量可按下式计算： (1) w wo m m αβ=- β为减水率
第1题 已知水胶比为0.40，查表得到单位用水量为190kg，采用减水率为20%的减水剂，试计算每方混凝土中胶凝材料用量 kg A.425 B.340 C.380 D.450 答案:C 您的答案：C 题目分数：3 此题得分：3.0 批注： 第2题 普通混凝土的容重一般为 _____ kg/m3 A.2200～2400 B.2300～2500 C.2400～2500 D.2350～2450 答案:D 您的答案：D 题目分数：3 此题得分：3.0 批注： 第3题 已知水胶比为0.35，单位用水量为175kg，砂率为40%，假定每立方米混凝土质量为2400kg，试计算每方混凝土中砂子用量 kg A.438 B.690 C.779 D.1035 答案:B 您的答案：B 题目分数：3 此题得分：3.0 批注： 第4题 某材料试验室有一张混凝土用量配方，数字清晰为 1:0.61:2.50:4.45，而文字模糊，下列哪种经验描述是正确的。A.水：水泥：砂：石
B.水泥：水：砂：石 C.砂：水泥：水：石 D.水泥：砂：水：石 答案:B 您的答案：B 题目分数：3 此题得分：3.0 批注： 第5题 预设计 C30 普通混凝土，其试配强度为（） MPa A.38.2 B.43.2 C.30 D.40 答案:A 您的答案：A 题目分数：3 此题得分：3.0 批注： 第6题 关于水灰比对混凝土拌合物特性的影响，说法不正确的是( ) A.水灰比越大，粘聚性越差 B.水灰比越小，保水性越好 C.水灰比过大会产生离析现象 D.水灰比越大，坍落度越小 答案:D 您的答案：D 题目分数：3 此题得分：3.0 批注： 第7题 要从控制原材料的的质量上来确保混凝土的强度，以下说法不正确的是( )。 A.尽量使用新出厂的水泥 B.选用含泥量少、级配良好的骨料 C.对水质没有要求 D.合理选择、使用减水剂 答案:C 您的答案：C
1] 普通混凝土配合比设计方法[ 一、基本要求 1.普通混凝土要兼顾性能与经济成本, 最主要的是要控制每立方米胶凝材料用量及水泥用量, 走低水胶比、大掺合料用量、高砂率的设计路线; 2.普通塑性混凝土配合比设计时, 主要参数参考下表 表1 普通混凝土配合比设计参数参考表(自定, 待验证) ; ②普通混凝土掺合料不宜使用多孔、含碳量、含泥量、泥块含量超标的掺合料; ③确保外加剂与水泥及掺合料相容性良好, 其中重点关注缓凝剂、膨胀剂等与水泥及掺合料的相容性, 相容性不良的外加剂, 不得用于配制混凝土; 3 设计普通混凝土配合比时, 应用excel编计算公式, 计算过程中经过调整参数以符合表1给出的范围。
2 术语、符号 2.1 术语 2.1.1普通混凝土ordinary concrete 干表观密度为～2800kg/m3的水泥混凝土。 2.1.2 干硬性混凝土stiff concrete 拌合物坍落度小于10mm且须用维勃时间( s) 表示其稠度的混凝土。 2.1.3塑性混凝土plastic concrete 拌合物坍落度为10mm～90mm的混凝土。 2.1.4流动性混凝土pasty concrete 拌合物坍落度为100mm～150mm的混凝土。 2.1.5大流动性混凝土flowing concrete 拌合物坍落度不小于160mm的混凝土。 2.1.6抗渗混凝土impermeable concrete 抗渗等级不低于P6的混凝土。 2.1.7抗冻混凝土frost-resistant concrete 抗冻等级不低于F50的混凝土。 2.1.8高强混凝土high-strength concrete 强度等级不小于C60的混凝土。 2.1.9泵送混凝土pumped concrete 可在施工现场经过压力泵及输送管道进行浇筑的混凝土。
普通混凝土配合比设计及试配 发表时间：2009-11-20T11:00:29.903Z 来源：《中小企业管理与科技》2009年5月下旬刊供稿作者：宋波[导读] 配合比设计是实现预拌混凝土性能的一个重要过程，也是保证预拌混凝土质量的重要环节宋波（江苏固鼎股份有限公司）摘要：针对预拌混凝土企业确定混凝土配比时“重设计、轻试配”的现状，结合配合比设计的条件要素，从混凝土配合比设计、试配、调整三 个方面，系统阐述预拌混凝土配合比设计的全过程，突出强调了试配的重要性，进一步明确预拌混凝土配合比设计是在经验、理论指导下的实践性过程。关键词：预拌混凝土配合比设计适配调整 0 引言 配合比设计是实现预拌混凝土性能的一个重要过程，也是保证预拌混凝土质量的重要环节。目前，市场上有不少预拌混凝土生产企业配合比的确定比较随意，表现在对试配工作的重视程度不够，不经试验确定配合比，纯凭经验确定配合比，想当然确定配合比，不能够根据原材料变化情况和用户要求确定混凝土配合比。本文针对上述状况，结合本人实践经验，系统阐述预拌混凝土配合比设计并重点讲述混凝土试配过程。 1 配合比设计的条件要素 混凝土配合比设计的条件要素包括：工程信息资料、工程技术要求、原材料质量情况、环境条件、搅拌站的生产数据和经验积累等。 1.1 任何预拌混凝土都是为工程及工程施工服务的，配合比的设计必须满足工程要求。除满足强度要求外，还必须满足工作性的要求。此外，为保证混凝土工程的安全性、耐久性，还必须满足相应技术规程、规范、标准的要求。 1.2 目前预拌混凝土市场发展迅速，市场上原材料供应紧张，原材料来源复杂，混凝土配合比的设计必须针对原材料实际状况而确定，并能根据原材料波动情况及时作出配合比调整。 1.3 环境因素一般包括温度、湿度、交通状况等。不同的环境条件对配合比设计的要求不同，如夏季施工，由于气温较高，混凝土表面水蒸发速度较快,应考虑防止预拌混凝土干缩裂缝和混凝土坍损过大，这就要求在配合比设计时适当降低砂率，降低砂率可加快现浇混凝土表面水析出速度，以平衡混凝土表面水蒸发速度，防止干缩裂缝。同时，降低砂率还有利于减少坍损。 1.4 建立企业质量数据库配合比设计计算是整个预拌混凝土配合比设计的第一步，配合比设计计算，就是在掌握资料的基础上，根据一些理论、规范经验等选取一些参数，计算各种成分的用量。所以从设计计算的概念上，我们就可以看出经验数据积累的重要性。任何参数的选都取都是以经验积累为参照的，同时，计算出来的配合比经过试配后，配合比的调整乃至最终确定，也必定依据经验积累的数据为参照。 2 试配应采用工程中实际使用的原材料 混凝土配合比的设计一般经历三个阶段，即设计计算、试配、调整。混凝土配合比的设计计算在《普通混凝土配合比设计规程》（JGJ/T55-96）中有详细的表述，这里不加阐述。在《普通混混凝土配合比设计规程》中有关试配、调整的内容表述得较少，而试配又是混凝土配合比设计中最重要的环节。这就要求试配所用原材料一定要有代表性，为保证试配结果对实际生产的指导意义，试配所用原材料必须要有代表性，则试配所用原材料的取样必须要有代表性。 2.1 取样的代表性在料堆上取样，因为影响取样代表性的因素太多，（例如：料堆的大小、堆料的方向、自然环境因素、人为因素），个人比较赞成试配所需材料最好在输送过程中连续均衡取样。 2.2 样品取好后，应根据需要进行制样制样必须注意两点，一是样品能真正代表原材料，二是样品必须具有高度均匀性。常用的制样方法为四分法。 2.3 所有原材料，都必须严格根据国家标准检验后，才能根据检验结果计算配合比，进行试配。当然，在实际工作中，可能来不及等所有原材料检验结果出来以后，就要进行试配，那么，作为试配方案确定的人员，就要注意收集原材料统计数据，着重做好下面的工作： 2. 3.1 日常收集原材料供应商的检验、试验报告。 2.3.2 建立企业自身对原材料检验的数据库，对各供应商供应的原材料要建立独立的分析台帐，并根据统计、分析结果，定期评价供应商检验报告的可靠性和准确程度，供应商检验报告长期可靠、准确的在混凝土配合比设计计算时，报告结果可直接应用。 2.3.3 对定点供应的水泥，要掌握水泥的强度增长规律，并能用回归分析法依据水泥早期强度推定水泥的28天强度。 3 试配前的调整 在混凝土强度试验的配合比确定过程中，必须根据混凝土配合比设计条件要素，正确选取水灰比，砂率、用水量等，称之为试配前调整。 3.1 根据原材料状况选择合适的参数，进行配合比设计在《普通混凝土配合比设计规程》中，就参数的选取，有一些规定，这些规定，也是根据生产实践中的经验得来的，可直接使用，例如：在用水量的确定上，采用细砂时，每立方米混凝土用水量可增加5-10kg，采用粗砂时，则可减少5-10kg，对流动性、大流动性混凝土的用水量，以坍落度90mm的用水量为基础，按坍落度每增大20mm，用水量增加5㎏.对砂率的选取有下列规定：①对细沙或粗砂，可相应地减小或增大砂率。②对单粒级粗骨料配制混凝土时，砂率应适当增大。③对薄璧构件，砂率取偏大值。 上述内容，均为规程中根据原材料状况，对配合比设计参数的选择进行确定，日常生产中碰到的情况，往往要复杂的多，这就要求我们根据原材料检验结果，综合考虑各方面因素，做好设计参数的选择，对能够根据原材料检验结果来确定的参数，一定要先检验后确定参数，以确保配合比计算结果的可靠性。 3.2 日常做好影响混凝土性能（包括强度）的敏感因素分析当原材料质量特性发生变化时，要分析其对混凝土性能有无影响，影响大小。对影响较大的因素，可采用回归分析法，确定原材料特性值的变化对混凝土性能的影响，具体到混凝土配合比设计计算时，就是原材料质量特性值对设计参数选取时的影响。以设计参数为因变量，原材料某一质量特性值为自变量（假设其它因素相对稳定情况下），建立相应函数关系。无明显函数关系或找不出函数关系，但对混凝土性能影响较大的特性值，其与设计参数的关系也可用数据列表的形式表示。
南通天和建设工程质量检测有限公司 混凝土配合比设计原始记录 JC-4036-HP №： 砼设计强度等级施工工艺机械搅拌 要求坍落度（mm）使用部位 任务单编号样品状态符合(不符合)标准要求 检测依据JGJ55-2011 环境条件℃ 试验日期年月日检测用主要设备一览表 名称规格型号量程准确 度 编号 使用状况 使用前使用后 搅拌机HJW-60 QT-07 正常(非正常) 正常(非正常) 振动台HCZT-1 QT-2 正常(非正常) 正常(非正常) 压力试验机TY A-2000D 0-2000kN ±1% FM-04 正常(非正常) 正常(非正常) 电子计价称ACS14LE 0-30kg FM-24 正常(非正常) 正常(非正常) 一.原材料 1：水泥：任务单编号品种等级复测强度(Mpa)（3天） 2：黄砂：任务单编号细度模数含泥量(%) 3：石子1：任务单编号级配含泥量(%) 石子2：任务单编号级配含泥量（%） 4：外加剂：品种产地减水率（%）掺量(%) 5：粉煤灰：级别超量系数取代水泥百分率(%) 6：矿粉：级别掺量 二．试验室配合比计算： 1、确定试配强度（Mpa）：f cu。0=f cu。k+1.645σ 2、计算水胶比：W/C=αa×f ce /f cu。0 +αa×αb×f ce 3、单位用水量（kg）： 4、单位水泥用量（kg）： 5、选定砂率： 6、取单位容重： 7、计算粗细集料用量（kg）：砂= ；石子1= ；石子2= 8、粉煤灰用量（kg）： 9：外加剂掺量（kg）： 三．试验室初步配合比 水胶比砂率水水泥黄砂石子1 石子2 粉煤灰外加剂 四．试配检验 1、试拌（0.025m3）用料量（kg）：砂的含水率：%；石子的含水率：% 水水泥黄砂石子1 石子2 粉煤灰外加剂
混凝土配合比设计步骤 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
普通混凝土的配合比设计 普通混凝土的配合比是指混凝土的各组成材料数量之间的质量比例关系。确定比例关系的过程叫配合比设计。普通混凝土配合比，应根据原材料性能及对混凝土的技术要求进行计算，并经试验室试配、调整后确定。普通混凝土的组成材料主要包括水泥、粗集料、细集料和水，随着混凝土技术的发展，外加剂和掺和料的应用日益普遍，因此，其掺量也是配合比设计时需选定的。 混凝土配合比常用的表示方法有两种；一种以1m3混凝土中各项材料的质量表示，混凝土中的水泥、水、粗集料、细集料的实际用量按顺序表达，如水泥300Kg、水182 Kg、砂680 Kg、石子1310 Kg；另一种表示方法是以水泥、水、砂、石之间的相对质量比及水灰比表达，如前例可表示为1：：，W/C=，我国目前采用的量质量比。 一、混凝土配合比设计的基本要求 配合比设计的任务，就是根据原材料的技术性能及施工条件，确定出能满足工程所要求的技术经济指标的各项组成材料的用量。其基本要求是； (1)达到混凝土结构设计要求的强度等级。 (2)满足混凝土施工所要求的和易性要求。 (3)满足工程所处环境和使用条件对混凝土耐久性的要求。 (4)符合经济原则，节约水泥，降低成本。 二、混凝土配合比设计的步骤 混凝土的配合比设计是一个计算、试配、调整的复杂过程，大致可分为初步 计算配合比、基准配合比、实验室配合比、施工配合比设计4个设计阶段。首先 按照已选择的原材料性能及对混凝土的技术要求进行初步计算，得出“初步计算配
普通混凝土配合比设计、试配与确定 第1题 已知水胶比为0.40，查表得到单位用水量为190kg，采用减水 率为20%的减水剂，试计算每方混凝土中胶凝材料用量kg A.425 B.340 C.380 D.450 答案:C 您的答案：C 题目分数：3 此题得分：3.0 批注： 第2题 普通混凝土的容重一般为_____ kg/m3 A.2200～2400 B.2300～2500 C.2400～2500 D.2350～2450 答案:D 您的答案：D 题目分数：3 此题得分：3.0 批注：
第3题 已知水胶比为0.35，单位用水量为175kg，砂率为40%，假定每立方米混凝土质量为2400kg，试计算每方混凝土中砂子用量kg A.438 B.690 C.779 D.1035 答案:B 您的答案：B 题目分数：3 此题得分：3.0 批注： 第4题 某材料试验室有一张混凝土用量配方，数字清晰为 1:0.61:2.50:4.45，而文字模糊，下列哪种经验描述是正确的。 A.水：水泥：砂：石 B.水泥：水：砂：石 C.砂：水泥：水：石 D.水泥：砂：水：石 答案:B 您的答案：B 题目分数：3 此题得分：3.0
批注： 第5题 预设计C30 普通混凝土，其试配强度为（）MPa A.38.2 B.43.2 C.30 D.40 答案:A 您的答案：A 题目分数：3 此题得分：3.0 批注： 第6题 关于水灰比对混凝土拌合物特性的影响，说法不正确的是( ) A.水灰比越大，粘聚性越差 B.水灰比越小，保水性越好 C.水灰比过大会产生离析现象 D.水灰比越大，坍落度越小 答案:D 您的答案：D 题目分数：3 此题得分：3.0 批注： 第7题
普通水泥混凝土配合比设计方法 （一）混凝土配合比设计的内容 1．选料。按照道路和桥梁工程设计和施工的要求，选择适合制备所需混凝上的材料，选料主要依据第一节关于集料的技术要求而进行。 2．配料。根据道路与桥梁设计中指定的混凝上性能（包括工作性、强皮、耐久性等）和经济性的原则，选择混凝上各组分的最佳配合比和用量，本节主要阐述水泥、水、细集料和粗集料四组分的配料方法。 （二）配合比设计的基本要求 1．满足结构物设计强度的要求 混凝土路面或桥梁在设计时对不同的结构部位提出不同的“设计强度”要求。为了保证结构物的可靠性，在配制混凝土配合比时，必须考虑到结构物的重要性、施工单位的施工水平等因素，采用一个比设计强度高的“配制强度”，才能满足设计强度的要求。配制强度定得太低，结构物不安全；定得太高又浪费资金。 2．满足施工工作性的要求 按照结构断面尺寸和形状，配筋的疏密，以及施工方法和设备来确定工作性（坍落度或维勃稠度）。 3．满足环境耐久性的要求 根据结构物所处环境条件作耐久性设计。如严寒地区的路面或桥梁，桥梁墩台在水中时，需作耐久性设计。为保证结构的耐久性，在设计混凝土配合比时应考虑允许的“最大水灰比”和“最小水泥用量”。 4．满足经济性的要求 在满足设计强度、工作性和耐久性的前提下，配合比设计中尽量降低高价材料（水泥）的用量，并考虑应用当地材料和工业废料（如粉煤灰等），以配制出性能优越，价格便宜的混凝土。 （三）混凝土配合比表示方法 1．单位用量表示法：以每1m3混凝上中各种材料的用量表示（例如水泥：水：细集料：粗集料＝330kg:150kg:706kg:1356kg)。 2．相对用量表示法，以水泥的质量为1，并按“水泥：细集料：粗集料：水灰比”的顺序排列表示（例如1:2.14:3.82:0.45）。 （四）混凝土配合比设计的步骤 1．计算“初步配合比” 根据原材料资料，按我国现行的配合比设计方法，计算初步配合比，即水泥：水：细集料：粗集料=m co :m wo :m so :m Go。 2．提出“基准配合比” 根据初步配合比，采用实际施工材料进行试拌，测定混凝拌和物的工作性（坍落度或维勃稠度），调整材料用量，提出一满足工作性要求的“基准配合比”，即m ca :m wa :m sa :m Ga。 3．确定“试验室配合比” 以基准配合比为基础，增加和减少水灰比，拟定几组（通常为三组）适合工作性要求的配合比，通过制备试块，测定强度，确定既符合强度和工作性要求，又较经济的试验室配合比，即m cb :m wb :m sb ;m Gb。 4．换算“工地配合比” 根据工地现场材料的实际含水率，将试验室配合比，换算为工地配合比，即
