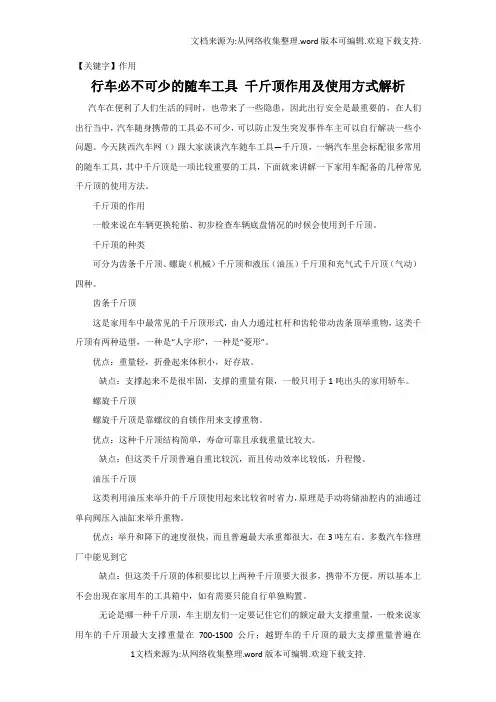

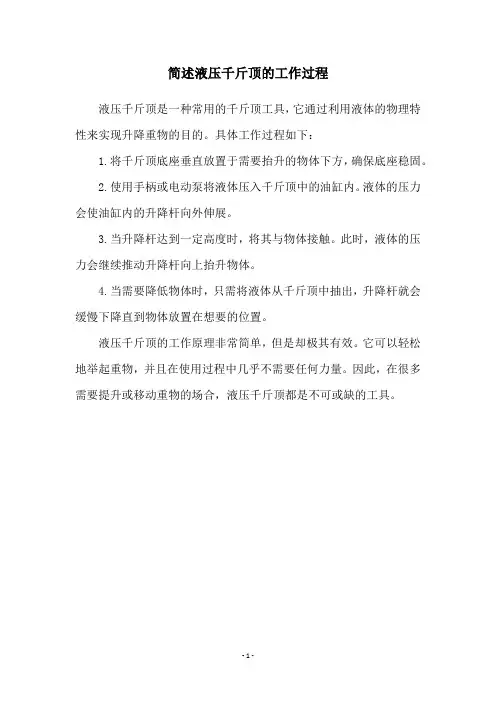

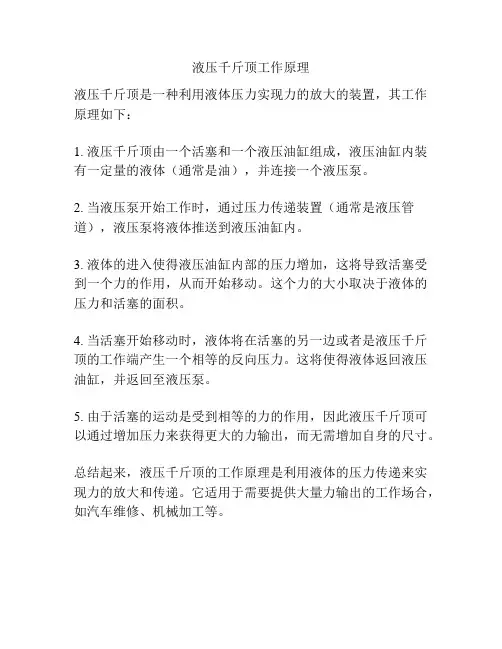

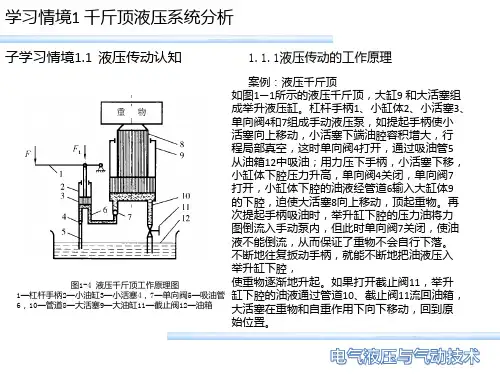

液压千斤顶是将液压能转变为机械能的、做直线往复运动的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动
平稳，因此在各种机械的液压系统中得到广泛应用。CMGK111配备各种规格的液压泵站后可进行起重、弯曲、校直、挤压、剪切、铆焊、顶升、拉伸、拆装、冲孔、建筑钢
筋挤压、桥梁、工程机械等各种作业。
液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执行元件。它结构简单、工作可靠。1506xx970xx9783用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。

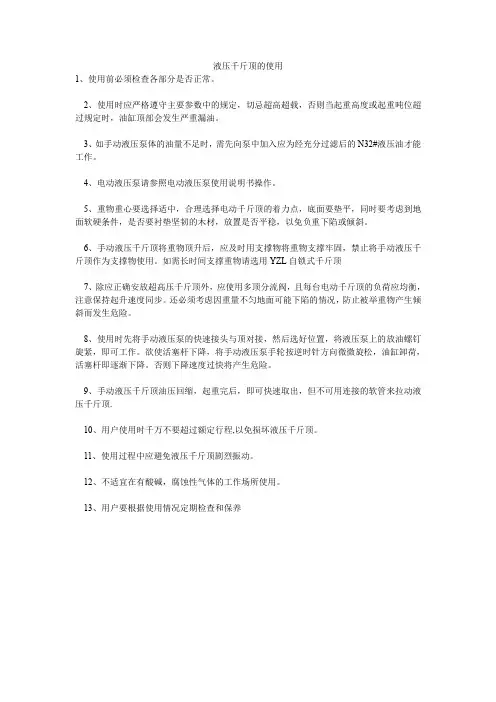

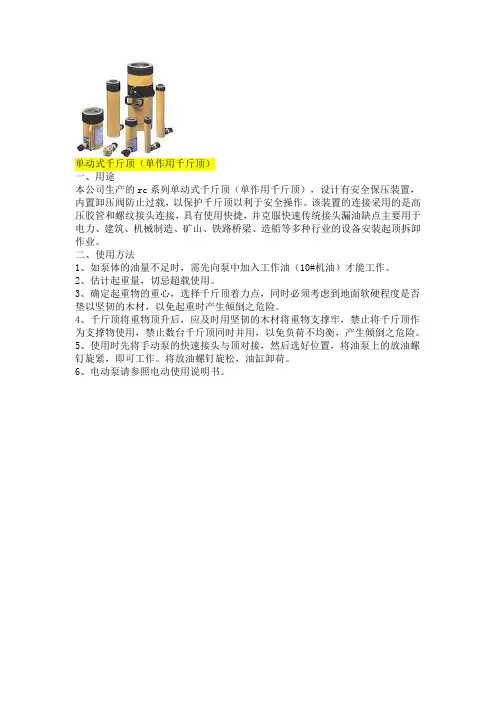

液压千斤顶使用方法
1、使用前必须检查各部是否正常。
2、使用时应严格遵守主要参数中的规定，切忌超高超载，否则当起重高度或起重吨
位超过规定时，油缸顶部会发生严重漏油。
3、如手动泵体的油量不足时，需先向泵中加入应为经充分过滤后的N33#液压油才能工作。
4、电动泵请参照电动泵使用说明书。
5、重物重心要选择适中，合理选择千斤顶的着力点，底面要垫平，同时要考虑到地面软硬条件，是否要衬垫坚韧的木材，放置是否平稳，以免负重下陷或倾斜。
6、千斤顶将重物顶升后，应及时用支撑物将重物支撑牢固，禁止将千斤顶作为支撑物使用。
7、如需几只千斤顶同时起重时，除应正确安放千斤顶外，应使用多顶分流阀，且每台千斤顶的负荷应均衡，注意保持起升速度同步。还必须考虑因重量不匀地面可能下陷
的情况，防止被举重物产生倾斜而发生危险。
8、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。欲使活塞杆下降，将手动油泵手轮按逆时针方向微微旋松，油缸卸荷，活
塞杆即逐渐下降。否则下降速度过快将产生危险。
9、本千斤顶系弹簧复位结构，起重完后，即可快速取出，但不可用连接的软管来拉动千斤顶。
10、因千斤顶起重行程较小,用户使用时千万不要超过额定行程,以免损坏千斤顶。
11、使用过程中应避免千斤顶剧烈振动。
12、不适宜在有酸碱，腐蚀性气体的工作场所使用。
13、用户要根据使用情况定期检查和保养。
液压油缸使用说明 液压油缸的表面经烤漆、镀层防护处理，光泽亮丽不易生锈，液压油缸的全部原材料经过顶级热处理，制造精度较高，属于精密机械，具有有结构简单，质量稳定、机械效率高,容易实现自动化等诸多优点。但是液压技术也存在漏油，油温变化影响运行速度的控制、噪声、造价昂贵、维修成本高等缺点。所以日常使用过程中做到规范使用、及时全面的维保，对降低液压油缸的故障率、延长其使用寿命至关重要。 一、液压油缸的质量指标 衡量液压油缸的性能好坏的各项试验指标主要有： 1、最低启动压力：是指液压缸在无负载状态下的最低工作压力，它是反映液压缸零件制造和装配精度以及密封摩擦力大小的综合指标； 2、最低稳定速度：是指液压油缸在满负荷运动时没有爬行现象的最低运动速度，它没有统一指标，承担不同工作的液压缸，对最低稳定速度要求也不相同。 3、外部泄漏：衡量的一个重要指标。 4、内部泄漏：液压缸内部泄漏会降低容积效率，加剧油液的温升，影响液压缸的定位精度，使液压缸不能准确地、稳定地停在缸的某一位置，也因此它是液压油缸的主要指标之一。 5、镀锘层的损伤：将油缸完全伸出并仔细检查有无碰伤、拉伤、焊渣等表面损伤现象，如表面损伤位置，处于油缸缸体的＜20cm处，并且损伤深度＜5mm，应及时维修，防止时间长拉坏油缸密封。严禁油缸表面出现焊渣。 二、油液的清洁度要求 为保证液压缸的使用寿命，液压系统中必须设置有效的过滤以防止污染，油液的清洁度应符合ISO4406的标准，过滤的质量也应符合ISO 中相应的标准。过滤器的等级要求按照系统的实际工况需要执行，但最低要求不低于ISO4406中的19/15级，也即 ISO4572中的24μ（β10≥75）级别。 液压缸推荐使用工作油的粘度为10 ～110cSt（1.8～15E），ISO VG46液压油。正常工作油温在10 ～70℃，环境温度在-20 ～80℃范围内。在环境温度和使用温度较低时，可选择粘度较低液压油。 油液油使用注意事项：
液压千斤顶设计 目录 1. 引言 (3) 1.1 选题的依据及课题的意义 (3) 1.2 国内外的研究概况 (3) 1.3 单片机控制系统的发展概况 (4) 1.4 PID控制算法的发展概况 (5) 1.5 设计要求及工作内容 (6) 1.6 目标、主要特色及工作进度 (6) 2．机械结构与液压传动系统设计 (6) 2.1系统结构分析 (7) 2.2 千斤顶零部件分析 (8) 2.3 油缸与螺纹的校验 (10) 2.3.1油缸的壁厚校验 (11) 2.3.2 锁母螺纹牙剪切强度校验 (11) 2.3.3锁母螺纹牙的弯曲强度校验 (12) 2.4 液压系统分析 (12) 2.5 液压泵与电动机的选择 (13) 2.6 超高压泵站简介 (14) 3 . 单片机控制系统设计 (14) 3.1 单片机的选用及功能介绍 (15) 3.2 片外存储器功能简介 (16) 3.3 显示部分设计 (18)
3.4 键盘部分设计 (21) 3.5 交流异步电动机变频调速系统 (23) 3.5.1 交流异步电动机变频调速原理 (23) 3.5.2主电路和逆变电路工作原理 (24) 3.5.3 变频与变压 (27) 3.6 位移检测部分的设计 (32) 3.6.1 位移检测传感器的选用 (32) 3.6.2 光栅位移传感器与单片机的接口设计 (33) 3.7 位移传感器部分的设计 (37) 3.7.1 A/D转换器的选择 (37) 3.7.2 压力传感器与单片机的接口设计 (40) 4．系统的PID控制算法 (41) 4.1 PID控制原理 (41) 4.2 数字PID控制算法 (43) 4.2.1 位置式PID控制算法 (43) 4.2.2 增量式PID控制算法 (44) 4.3 智能自适应PID控制器 (45) 5. 系统模拟仿真 (49) 5.1 SIMULINK概述 (50) 5.2 SIMULINK的窗口和菜单 (50) 5.3 用SIMUINK创建模型 (52) 5.4 用SIMULINK进行系统仿真与分析 (52) 5.4.1 建立控制系统模型 (53) 5.4.2 系统模块参数设置与仿真参数设置 (54) 5.4.3 系统仿真与分析 (55) 6.结论....................................... 错误!未定义书签。 7.致谢..................................... 错误!未定义书签。 8. 参考文献 (58)
课程设计任务书 一、课程设计（论文）题目 JDY500混凝土搅拌机设计-----液压系统I 二、课程设计（论文）应达到的目的 ⑴培养个人独立分析问题、解决问题的能力，并初步建立“系统设计”的思想； ⑵训练学生应用手册和标准、查阅文献资料及撰写科技论文的能力； ⑶了解并掌握UG软件的建模、工程制图、运动仿真等模块； ⑷学习混凝土机械的主要零部件的功能及设计计算方法。 三、课程设计内容 ⑴上料部分、倾翻部分的设计计算 ⑵液压缸的设计计算 ⑶液压泵，电机，液压阀，液压管件，液压油箱的选择 四、主要技术参数 ⑴出料容量 500 L ⑵进料容量 800 L ⑶工作周期≤72 s
摘要 JDY500型单卧轴式强制式搅拌机是随着混凝土施工工艺的改进而发展起来的新型机。强制式单卧轴搅拌机兼有自落式和强制式两种机型的特点，即搅拌质量好、生产效率高耗能低，不仅能搅拌干硬性、塑性或低流动性混凝土，还可以搅拌轻骨料混凝土、砂浆或硅酸盐等物料。 上料系统采用液压缸及增速滑轮组机构，它是以液压缸活塞的伸缩，通过滑轮组牵引联结在料斗上的钢丝绳来实现的，料斗沿上料架上升的高度有液压缸活塞的行程决定。该系统结构简单、操作自由方便，减少了机械上料系统带来的冲击，使料斗运行平稳，并解决了料斗上下限位问题.卸料系统采用液压倾翻卸料机构。利用卸料液压缸活塞的伸缩倾翻搅拌筒卸料，搅拌筒的倾翻角度由液压缸的行程来决定。该机构具有机械式倾翻所无法比拟的良好使用性能，可针对不同混凝土的运输工具，完成一次卸料或分批卸料，操作自如方便，并解决了搅拌筒卸料时的限位问题。 关键词：混凝土搅拌机；液压系统；液压缸；油箱；
千斤顶安全操作规程 1.液压千斤顶按说明书要求，定时清洗和加油，对于立式液压千斤顶不应侧置或倒置使用。千斤顶必须按规定的承重能力使用，不得超载，不得加长手柄或超过规定人数操作，其最大工作行程，不应超过丝杆或活塞总高度的75％。 2.千斤顶应置于平整坚实的地方，并应用垫木垫平，不能用铁板代替木板，以防滑动。千斤顶与顶升重物之间应垫木垫，所顶部位必须坚实。千斤顶顶升重物的受力点，要选择有足够强度的部位，以防变形和损坏。千斤顶顶升重物不能长时间放置不管，更不能做寄存物件用。 3.张拉千斤顶和油压表使用前必须经过校定，现场装千斤顶和油压表的配置必须与试验一致。 4.千斤顶张拉升压时，应观察有无漏油和千斤顶位置是否偏斜，必要时应回油调整。进油升压必须徐缓、均匀、平稳，回油降压时应缓慢松开油阀，并使各油缸回程到底。双作用千斤顶在张拉过程中，应使顶压油缸全部回油。在顶压过程中，张拉油应预持荷，以保证恒定的张拉力，待顶压锚固完成时，张拉缸再回油。 5.千斤顶顶升高度不得超过限位标志线，如无标志线者，不得超过螺丝杆扣或活塞高度的。螺旋螺纹或齿条磨损达20％严禁使用。要注意千斤顶升过程的安全操作。顶升重物时，应先将重物稍为顶升一些，然后检查其千斤顶底部是否稳固平整，稍有倾斜必须重新调整，直至千斤顶与重物垂直、平稳、牢固时，方可继续顶升。升到一定高度应在重物下面加垫，到位后将重物垫好。 6.在顶升的过程中，应随着重物的上升在重物下加设保险垫层，到达顶升高度后应及时将重物垫牢。顶升时应由专人统一指挥，确保各千斤顶的顶升速度及受力基本一致。不得在长时间情况下承受荷重。使用时下降速度必须缓慢，严禁在带负荷的情况下使其突然下降。 7.一台千斤顶顶升重物时，必须掌握重物重心，防止倾倒：两台以上千斤顶顶升重物时，应尽量选用规格型式一致的千斤顶，并有专人指挥，保持受力均匀，顶升速度相同。用两台及两台以上千斤顶同时顶升一个物体时，千斤顶的总起重能力应不小于荷重的两倍。
如何正确安全使用液压油缸 及日常维护保养 总结了以下液压油缸使用说明书，参照说明书来操作安全、正确的使用液压油缸。为了您能安全使用液压缸，以下安全注意事项请务必遵守。 ■在移动或装配液压油缸时，注意不要伤到手、脚。 ■液压油缸只能在连接好的回路中使用。油缸接头没有正确连接时严禁使用。否则，如油缸严重超载，接头的截止钢球或液压油会高速喷出，引起严重的人身伤害。 ■系统的工作压力不能超过系统中额定压力最低的部件的额定压力值。在系统中安装压力表以监控工作压力。 ■日常维修拆卸过程中，一定要泄压，严禁用锤敲打液压缸、油缸、缸筒和活塞表面。 一、油液的清洁度 为保证液压缸的使用寿命，液压系统中必须设置有效的过滤以防止污染，使用液压油请使用相当于ISO VG32标准的液压油。冬天用32#液压油，夏天用46#液压油。 二、液压缸的贮存 当液压缸需要贮存一段时间时，请按如下推荐的方法执行： 2.1液压缸应存放在干燥，洁净，无腐蚀性气体的室内环境中，注意保护液压缸免受来自内部的腐蚀和外部的损害。 2.2液压缸应尽可能垂直放置，并且活塞杆朝上，这可以使因液压缸内可能发生的冷凝引起
的腐蚀，以及密封件因活塞和活塞杆自重引起的永久性变形减小到最小。 2.3保留油口防护盖，直至连接管路为止。（见图1） 2.4长期贮存时，应在液压缸的活塞两侧加注保护油，以防止缸内部的腐蚀。 2.5若液压缸放置于室外一段时间，未喷漆表面如活塞杆端应作防护。（见图2） 图1图2 三、液压缸的安装 3.1在有大量粉尘纤维、易干性化学物质附着、高温杂质喷溅工况下，液压缸须作防护。 3.2油口的防护盖仅在连接管路时方可取下，以防杂物进入。 3.3连接管路须清洗后连入，液压系统油液须设置过滤器并定期检测。 3.4活塞杆须与负载完全拧紧，定期检查以防连接螺纹松动；定期检查杆端密封导套有无随活塞杆转动松出。 3.5液压系统的连接，连接时使用配套的压力表，接头，软管，单作用油缸和双作用油缸的连接分别参照下图3、图4。带弹簧的单作用油缸在安装附件时，不要让活塞杆旋转，旋转会损坏回程弹簧导致油缸无法缩回。 图3单作用液压缸与液压系统连接
机床液压系统使用说明书 在客户新购买的液压站常常不知道怎么使用，或者使用错误，造成原本不会出现的液压站故障。那么在使用新液压站时，请详细阅读汉力达液压提供的液压系统使用说明书。 一、液压站工作条件 1.调试前必须认真检查下列各项： (1)因为经过运输，收到货后请检查液压站外观是否有破损，各管路是否有松动； (2)如果电控箱是您自行配置的，那么需要把液压站和电控箱的线路连接起来，确保线路正确、牢固可靠； (3)为油箱加液压油。冬天用32#液压油，夏天用46#液压油。液压油常有规格：200L/桶、18L/桶。 例如YZL120-Z3，则准备至少120L油。装油时，观察液位计指针（红线与黑线之间）。 调整测试液压系统的调整测试的主要内容有空负荷测试和负荷测试等。 1.空负荷测试 空负荷测试目的是全面检查液压系统各个元件、辅助装置和各种基本回路的动作是否正常。 检查的方法是：(1)启动液压泵，先点动确定液压泵的转向。一般为从电机后端看是顺时针转。
(2)松开全部溢流阀手柄（压力调到最小，溢流阀先调到最低，测试时观察压力表指示在最低），泵在空负荷下间歇运转。 ①检查泵的卸荷压力是否在允许范围内。（压力表指针是否在低位） ②有无刺耳噪声。 ③油箱中油液表面是否有吸入空气的泡沫。 ④将液压缸在低压下来回动作数次，最后以最大行程往复多次，以排除系统中积存的空气。
(3)空负荷运转一段时间后，检查油箱内的油面是否过低。 (4)检查安全阀及压力继电器等是否可靠。 (5)当液压系统连续运转半小时以上时，查看油温是否在35~60℃的规定范围内。 (6)检查系统有无异常。 (7)检查各连接处、接合面有无泄漏。 2.负荷测试负荷测试是使液压系统在规定负荷下工作，是检查液压系统能否满足各种参数和性能要求的重要阶段。一般先在低于最大负荷下测试，然后逐渐加载。如果运转正常，才能进行最大负荷测试。 (1)负荷测试时，应缓慢旋紧溢流阀手柄，使系统的工作压力按预先选定值逐渐上升，每升一级都应使液压缸往复动作数次或一段时间。 (2)测试过程中，还应及时调节行程开关、先导阀、挡铁、碰块及自动控制装置等，使系统按工作循环顺序动作无误。
. 千斤顶安全操作规程 1．千斤顶使用前应进行检查、调整、紧固。千斤顶活塞外露部分应保持清洁，活塞升降以及各部件应灵活可靠，确保各部件处于良好状态方可使用。 2．立式千斤顶不应侧置或倒置使用，只能用于垂直方向的顶升。 3．千斤顶必须按规定的承重能力使用，不得超载。 4. 不得在千斤顶的摇把上套接管子，或用其他任何方法加长摇把的长度。 5.千斤顶的基座应置于支撑物的正中心，以防顶升时受力倒塌；支撑物面积应大于基座面积；应平整坚实，有足够的强度，顶升产生的反作用力不会导致基座支撑物变形。使用工字钢作为支撑物时应在两边加筋板。支撑物不得叠加超过二层。 6.千斤顶顶升重物的受力点，应垫以实木或铁块，要选择有足够强度的部位，以防变形和损坏。千斤顶顶升重物不能长时间放置不管，更不能做寄存物件用。 工字钢未加筋板，易变形 底部受力面积太小，易崩脱 顶部受力面积太小，易崩脱
7.顶升高度不得超过限位标志线，如无标志线者，不得超过螺丝杆扣或活塞高度的3/4。 8.顶升重物时，应先将重物稍为顶升一些，然后检查其千斤顶底部是否稳固平整，稍有倾斜必须重新调整，直至千斤顶与重物垂直、平稳、牢固时，方可继续顶升。 9.在顶升的过程中，应随着重物的上升应在重物下加设保险垫层， 到达顶升高度后应及时将重物垫牢。 10.降落操作时，严禁在带负荷的情况下使其突然下降；下降速度必须缓慢，以防止突然下降造成摇把跳动而打伤人。 11.一台千斤顶顶升重物时，必须掌握重物重心，防止倾倒；两台以上千斤顶顶升重物时，应选用规格型式一致的千斤顶，并有专人指挥，保持受力均匀，顶升速度相同。用两台及两台以上千斤顶同时顶升一个物体时，千斤顶的总起重能力应不小于荷重的两倍。 12. 千斤顶要定时维护保养。存放时，要将机体表面涂以防锈油，把顶升部回落到最低位置，妥善保管。保持千斤顶的清洁，应放在干燥、无尘处。不可在潮湿、露天处存放。油压千斤顶、螺旋千斤顶和齿条千斤顶内部要保持清洁，防止泥砂、杂物混入造成磨损，降低使用寿命。 工具库 2014年6月1日 .
液压缸全套图纸说 明书
绪论——————————————第3页 第1章液压传动的基础知识————————第4页 1.1 液压传动系统的组成————————第4页 1.2 液压传动的优缺点—————————第4页 1.3 液压传动技术的发展及应用——————第6页 第2 章液压传动系统的执行元件 ——液压缸——————————第8页 2.1 液压缸的类型特点及结构形式——————第8页 2.2 液压缸的组成——————————第11页 第3章 D G型车辆用液压缸的设计——————第19页 3.1 简介—————————————第19页 3.2 DG型液压缸的设计----------- —————第20页 第4章液压缸常见故障分析与排除方法—————第27页总结——————————————第29 页
绪论 第一章液压传动的基础知识 1.1液压传动系统的组成 液压传动系统由以下四个部分组成： 〈1〉动力元件——液压泵其功能是将原动机输出的机械能转换成液体的压力能，为系统提供动力。 〈2〉执行元件——液压缸、液压马达。它们的功能是将液体的压力能转换成机械能，以带动负载进行直线运动或者旋转运动。 〈3〉控制元件——压力、流量和方向控制阀。它们的作用是控制和调节系统中液体的动力、流量和流动方向，以保证执行元件达到所要求的输出力（或力矩）、运动速度和运动方向。 〈4〉辅助元件——保证系统正常工作所需要的辅助装置。包括管道、管接头、油箱过滤器和指示仪表等。 〈5〉工作介质---工作介质即传动液体，一般称液压油。液压系统就是经过工作介质实现运动和动力传递的。 1.2液压传动的优缺点
液压千斤顶是将液压能转变为机械能的、做直线往复运动的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动 平稳，因此在各种机械的液压系统中得到广泛应用。CMGK111配备各种规格的液压泵站后可进行起重、弯曲、校直、挤压、剪切、铆焊、顶升、拉伸、拆装、冲孔、建筑钢 筋挤压、桥梁、工程机械等各种作业。 液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执行元件。它结构简单、工作可靠。1506xx970xx9783用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。 液压千斤顶使用方法 1、使用前必须检查各部是否正常。 2、使用时应严格遵守主要参数中的规定，切忌超高超载，否则当起重高度或起重吨 位超过规定时，油缸顶部会发生严重漏油。 3、如手动泵体的油量不足时，需先向泵中加入应为经充分过滤后的N33#液压油才能工作。 4、电动泵请参照电动泵使用说明书。 5、重物重心要选择适中，合理选择千斤顶的着力点，底面要垫平，同时要考虑到地面软硬条件，是否要衬垫坚韧的木材，放置是否平稳，以免负重下陷或倾斜。 6、千斤顶将重物顶升后，应及时用支撑物将重物支撑牢固，禁止将千斤顶作为支撑物使用。 7、如需几只千斤顶同时起重时，除应正确安放千斤顶外，应使用多顶分流阀，且每台千斤顶的负荷应均衡，注意保持起升速度同步。还必须考虑因重量不匀地面可能下陷 的情况，防止被举重物产生倾斜而发生危险。 8、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。欲使活塞杆下降，将手动油泵手轮按逆时针方向微微旋松，油缸卸荷，活 塞杆即逐渐下降。否则下降速度过快将产生危险。 9、本千斤顶系弹簧复位结构，起重完后，即可快速取出，但不可用连接的软管来拉动千斤顶。 10、因千斤顶起重行程较小,用户使用时千万不要超过额定行程,以免损坏千斤顶。 11、使用过程中应避免千斤顶剧烈振动。 12、不适宜在有酸碱，腐蚀性气体的工作场所使用。 13、用户要根据使用情况定期检查和保养。
翻车机液压系统 使用说明书 ：白酒2斤，灵芝20克，黄芪20克，党参15克，白术10克，白糖或冰糖4斤 一、技术参数 1、系统压力 5 Mpa(压车梁压力) 3.5Mpa(靠车板压力) 5Mpa(控制回路压力) 2、油泵排量85ml/r(大泵) 56ml/r(次级泵) 16ml/r(小泵) 3、电动机Y180L-4W P=22KW n=1470r/min 4、油箱容积850L 5、液压油YB-N46 二、原理图及动作说明 1原理图
1、动作顺序说明 1)启动电动机，空转几分钟后，待达到系统内循环平衡。 2)重车在翻车机上定位后，1DT、3DT得电，压车梁开始压车。1XK 发讯号，压车梁压紧到位，1DT、3DT失电。 3）4DT、9DT得电，靠板开始靠车，4XK发讯号，靠板靠紧到位，4DT、9DT失电。 4)翻卸开始，5DT、6DT得电，释放弹簧的弹性势能，待翻车机转 到110°时，5DT、6DT同时失电。 5)翻车机回翻到零位后，4DT、8DT、5DT、7DT得电，靠板开始 松开，3XK发讯号，靠板松靠到位，4DT、8DT、5DT、7DT失电。 6) 2DT、3DT、5DT、6DT得电，压车梁开始松压。2XK发讯号，
压车梁松压到位，2DT、3DT、5DT、6DT失电。 7）重车调车机推空车，进入下一个循环。 三、启动与调试操作 1、油箱注油至油标上限，约为油箱容积2/3（注液压油必须经≤ 20um滤网过滤后方可注入油箱）。 2、将进油口、回油口管路球阀打开，将所有溢流阀均调至开口最 大状态。 3、检测电机绝缘应＞1mΩ，接通电源，点动电机，观察电机旋转 方向（从电机轴端处看应为顺时针方向旋转） 4、启动电机，容载运行5～10min (注此时为排系统内空气)检测电 机电流,空转电流约15A左右,判断油泵有无异常噪音、振动以及各阀件管路连接处是否有漏油现象，否则应停机进行处理。 5、调整压车回路，靠车回路，控制回路压力至参考压力值。调整 控制回路压力时需让电磁换向阀处于工作状态，否则无法调定。 6、待系统压力调整正常后，进行平衡油缸回路顺序阀压力整定， 其压力设定高于压车回路压力2Mpa左右。 7、所有压力调整过程中，应使压力均匀上升至调定值。 8、调整压力完毕后，再通电进行调试。 9、所有油缸在运动中均应无卡涩、冲击、爬行现象，才可认为动 作正常。 10、以上工作均结束后，检查各管道连接处有无漏油、渗油现象， 否则需更换密封件。
千斤顶安全技术操作规程 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
千斤顶安全技术操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1 范围 本规程规定了千斤顶安全操作的内容与要求。 本规程适用于青岛港(集团)董家口分公司使用千斤顶的 人员。 2 规范性引用文件 本规程引用了青岛港(集团)《职工通用安全守则》、 《维修工人通用安全守则》、《千斤顶使用说明书》的相 关内容。 3 内容及要求 3.1 操作前 3.1.1 应选择顶升力适宜的千斤顶，不要超负荷使用。 3.1.2 检查千斤顶各部件是否齐整完好、活动灵活。
3.1.3 检查液压部件有无渗漏、油液是否干净。 3.1.4 油压式千斤顶的安全栓有损坏，或螺旋、齿条式千斤顶的螺纹、齿条的磨损量达20%时，严禁使用。 3.2 作业中 3.2.1 千斤顶应设置在平整、坚实处，并垫平。 3.2.2 千斤顶支撑点，应选择光滑无油污之处。 3.2.3 千斤顶必须与荷重面垂直，其顶部与重物的接触面间应加防滑垫层。 3.2.3 千斤顶严禁超载使用，不得加长手柄，不得超过规定人数操作。 3.2.5 多台千斤顶同时顶抬一件物体时，应由专人统一指挥，同步操作，用力均匀。确保各千斤顶的顶升速度及受力基本一致，负重载荷应按多台千斤顶额定负荷之和的85%计算，严禁满负荷使用。 3.2.6 油压式千斤顶的顶升高度不得超过限位标志线；
液压油缸的一般设计步骤 液压油缸的一般设计步骤 1）掌握原始资料和设计依据，主要包括：主机的用途和工作条件；工作机构的结构特点、负载状况、行程大小和动作要求；液压系统所选定的工作压力和流量；材料、配件和加工工艺的现实状况；有关的国家标准和技术规范等。 2）根据主机的动作要求选择液压缸的类型和结构形式。 3）根据液压缸所承受的外部载荷作用力，如重力、外部机构运动磨擦力、惯性力和工作载荷，确定液压缸在行程各阶段上负载的变化规律以及必须提供的动力数值。 4）根据液压缸的工作负载和选定的油液工作压力，确定活塞和活塞杆的直径。 5）根据液压缸的运动速度、活塞和活塞杆的直径，确定液压泵的流量。 6）选择缸筒材料，计算外径。
7）选择缸盖的结构形式，计算缸盖与缸筒的连接强度。 8）根据工作行程要求，确定液压缸的最大工作长度L，通常L>=D，D为活塞杆直径。由于活塞杆细长，应进行纵向弯曲强度校核和液压缸的稳定性计算。 9）必要时设计缓冲、排气和防尘等装置。 10）绘制液压缸装配图和零件图。 11）整理设计计算书，审定图样及其它技术文件。 液压缸工作时出现爬行现象的原因及排除方法 1）缸内有空气侵入，应增设排气装置或使液压缸以最大行程快速运动，强迫排除空气。 2）液压缸的端盖处密封圈压得太紧或太松，应调整密封圈使之有适当的松紧度，保证活塞杆能用手来回平稳地拉动而无泄漏。 3）活塞与活塞杆同轴度不好，应校正、调整。 4）液压缸安装后与导轨不平行，应进行调整或重新安装。 5）活塞杆弯曲，应校直活塞杆。 6）活塞杆刚性差，加大活塞杆直径。 7）液压缸运动零件之间间隙过大，应减小配合间隙。 8）液压缸的安装位置偏移，应检查液压缸与导轨的平行度，并校正。
操作程序指南Operate the guidebook QW 手动分离式油压千斤顶 QW-oil separation manual jack 使用须知 The use of Information 请详细阅读说明书再使用 Please read the detailed manual re-use 在空打或载重时请勿超过红色警戒线或规定起升高度，千斤顶升到指定行程后,严禁在强行高压上升,以免破坏千斤顶帽盖! In the air attack or do not load when the Red Line, or more than provided for lifting height of the designated jack rose after the trip, is strictly prohibited by force in the high-rise, so as not to damage cap cover Jack!
一、技术参数： First, the technical parameters: 表中参数可能因产品技术改良而变更，恕不另行通知。 Table parameters may be due to improved technology and change without notice. 二、用途 Second, use DYG 超高压电动分离式千斤顶（电动液压千斤顶）：超高压同步千斤
顶，设计有安全保压装置，内置卸压阀防止过载，以保护千斤顶以利于安全操作。并设计四组截止阀，可随时控制千斤顶同步升与降，该装置的连接，采用的是高压胶管快速接头或螺纹接头连接，具有使用快捷，并克服快速传统接头漏油缺点主要用于电力、建筑、机械制造、矿山、铁路桥梁、造船等多种行业的设备安装起顶拆卸作业。 DYG separate ultra-high pressure electric jack (electro-hydraulic jack): ultra-high pressure jack simultaneously, the security design of the packing plant, built-in pressure relief valve to prevent overload, to protect the jack in order to facilitate safe operation. Design and four cut-off valve can be controlled at any time or synchronized with the jack down, the devices connected, high-pressure hose is used in fast connections to connect or screw connection with the use of quick and fast to overcome the traditional shortcomings of the joint oil for electricity , Construction, machine building, mining, railway bridges, shipbuilding and other industries to install equipment from the top of the demolition operation.
重车调车机液压站 使用说明书 一、重车调车机液压系统概述 1、用途 该液压系统适用于翻车机系统配套设备重车调车机以及其它列车牵引设备的牵车臂的提升和落下。另外它也可适用于各种不同需要提升或落下重物的场合。 2、组成 该液压系统主要由63kW卧式电机、叶片泵、冷却器、溢流阀、换向阀、执行机构、油箱等装臵组成。该液压系统采用集成式设计，体积小，结构紧凑，无渗漏，易维护，操作简便、可靠。 二、重车调车机液压系统技术参数 1、系统压力 抬臂压力：10～12Mpa 落臂压力：8～10Mpa 前钩压力：2～2.5 Mpa 后钩压力：2～2.5 Mpa 2、油泵排量 油泵排量：46ml/r 3、电动机 型号：Y160L-4W P=15KW n=1470r/min
4、油箱容积 油箱有效容积：790L 5、液压油 L-HM46，环境温度较低或没有本品时，可选L-HV46或L-HS46 6、油温 油温：8～70o C,当温度超过80 o C液压系统停止运行 7、动作时间 抬臂时间: ≤10s 落臂时间: ≤8s 提前钩时间：≤3s 提后钩时间：≤3s 三、重车调车机液压系统原理图及动作说明 1、原理图 本系统主要有以下四个作用：抬臂、落臂、摘前钩、提后钩。 叶片泵（12）通过弹性联轴器从电机（13）得到机械能后，经滤油器（11）从油箱（1）吸油，然后从泵的出口输出压力油P。P的压力由溢流阀（16）调定。压力油P经单向阀（14）至集成块，压力油分三路，第一路经叠加阀（18）（19）（20）（21）至摆动油缸；第二路经叠加阀（22）（23）（24）至前钩油缸；第三路经叠加阀（22）（23）（24）至后钩油缸。摆动油缸、配重联动，完成大臂抬落。2、动作顺序说明
千斤顶安全操作规程 1．千斤顶使用前应进行检查、调整、紧固。千斤顶活塞外露部分应保持清洁，活塞升降以及各部件应灵活可靠，确保各部件处于良好状态方可使用。 2．立式千斤顶不应侧置或倒置使用，只能用于垂直方向的顶升。 3．千斤顶必须按规定的承重能力使用，不得超载。 4. 不得在千斤顶的摇把上套接管子，或用其他任何方法加长摇把的长度。 5.千斤顶的基座应置于支撑物的正中心，以防顶升时受力倒塌；支撑物面积应大于基座面积；应平整坚实，有足够的强度，顶升产生的反作用力不会导致基座支撑物变形。使用工字钢作为支撑物时应在两边加筋板。支撑物不得叠加超过二层。 6.千斤顶顶升重物的受力点，应垫以实木或铁块，要选择有足够强度的部位，以防变形和损坏。千斤顶顶升重物不能长时间放置不管，更不能做寄存物件用。 工字钢未加筋板，易变形 底部受力面积太小，易崩脱 顶部受力面积太小，易崩脱
7.顶升高度不得超过限位标志线，如无标志线者，不得超过螺丝杆扣或活塞高度的3/4。 8.顶升重物时，应先将重物稍为顶升一些，然后检查其千斤顶底部是否稳固平整，稍有倾斜必须重新调整，直至千斤顶与重物垂直、平稳、牢固时，方可继续顶升。 9.在顶升的过程中，应随着重物的上升应在重物下加设保险垫层， 到达顶升高度后应及时将重物垫牢。 10.降落操作时，严禁在带负荷的情况下使其突然下降；下降速度必须缓慢，以防止突然下降造成摇把跳动而打伤人。 11.一台千斤顶顶升重物时，必须掌握重物重心，防止倾倒；两台以上千斤顶顶升重物时，应选用规格型式一致的千斤顶，并有专人指挥，保持受力均匀，顶升速度相同。用两台及两台以上千斤顶同时顶升一个物体时，千斤顶的总起重能力应不小于荷重的两倍。 12. 千斤顶要定时维护保养。存放时，要将机体表面涂以防锈油，把顶升部回落到最低位置，妥善保管。保持千斤顶的清洁，应放在干燥、无尘处。不可在潮湿、露天处存放。油压千斤顶、螺旋千斤顶和齿条千斤顶内部要保持清洁，防止泥砂、杂物混入造成磨损，降低使用寿命。 工具库 2014年6月1日
目录 一、设计要求——————————————————————-1 1、目的—————————————————————————1 2、题目—————————————————————————1 二、总述————————————————————————-2 1、作者的话——————————————————————--2 2、设计提要———————————————————————3 三、各零部件的设计及验算————————————————-5 1、缸筒设计———————————————————————5 2、法兰设计———————————————————————14 3、活塞设计———————————————————————19 4、活塞杆设计——————————————————————
21 5、缓冲装置和排气阀设计—————————————————26 四、外接线路和程序———————————————————-27 1、液压设配外接线路———————————————————27 2、操作板————————————————————————28 3、程序地址分配—————————————————————29 4、芯片接线图——————————————————————31 5、 PLC程序指令—————————————————————-33 五、参考文献———————————————————————38 一、设计要求 1、目的 ①、培养学生综合运用所学的基础理论和专业知识, 独立进行机电控制系统的初步设计工作, 并结合设计或实验研究课题进一步
巩固和扩大知识领域。 ②、培养学生搜集、阅读和综合分析参考资料, 运用各种标准和工具书籍以及编写技术文件的能力, 提高计算、绘图等基本技能。 ③、培养学生掌握机电产品的一般程序和方法, 进行工程师基本素质的训练。 ④、树立正确的设计思想及严肃认真的工作作风。 2、题目 液压油缸的压力和速度控制 ①、执行元件: 液压油缸; ②、传动方式: 电液比例控制; ③、控制方式: 单片微机控制、 PLC控制; ④、控制要求: 速度控制、推力控制; ⑤、主要设计参数: 油缸工作行程————600、 400mm; 额定工作油压————4MP; 移动负载质量————1000、 kg; 负载移动阻力————5000、 10000N; 移动速度控制————3、 6m/min。 二、总述 1、作者的话 液压油缸在现代工程中的使用十分频繁, 其工作性能和可靠性直接影响工程的质量和进度;
? 液压系统通用使用说明书 1.前言 海门市中龙液压有限公司是生产液压阀和液压控制系统的专业厂家。具有年生产液压阀5万余件，液压系统1500多台套的生产能力，工厂已经有近十年生产液压产品的历史，是目前国内液压行业生产液压产品的主导厂家之一。 2.质量三包承诺 本产品在用户按说明书规定条件正常使用前提下，产品自出厂之日起算，质量三包期如下： (1)、液压元件，底板块，油箱，冷却器，蓄能器，空气滤清器，液位计，耐震压力表，电动机，质保期为壹年。 (2)、各种油泵质保期为六个月。 (3)、滤油器，O型圈，组合垫，胶管以及其他标准件为易损件。 3.液压传动系统常见故障及排除方法 一、液压泵常见故障分析与排除方法 1、故障现象：不出油、输油量不足、压力上不去 故障分析：①电动机转向不对 （排除方法：检查电动机转向） ②吸油管或过滤器堵塞 （排除方法：疏通管道，清洗过滤器，换新油）
③轴向间隙或径向间隙过大 （排除方法：检查更换有关零件） ④连接处泄漏，混入空气 （排除方法：紧固各连接处螺钉，避免泄漏，严防空 气混入） ⑤油液粘度太大或油液温升太高 （排除方法：正确选用油液，控制温升） 2、故障现象：噪音严重压力波动厉害 故障分析：①吸油管及过滤器堵塞或过滤器容量小 （排除方法：清洗过滤器使吸油管通畅，正确选用过 滤器） ②吸油管密封处漏气或油液中有气泡 （排除方法：在连接部位或密封处加点油，如噪音减小，可拧紧接头或更换密封圈；回油管口应在油面以下， 与吸油管要有一定距离） ③泵与联轴节不同心 （排除方法：调整同心） ④油位低 （排除方法：加油液） ⑤油温低或粘度高 （排除方法：把油液加热到适当的温度） ⑥泵轴承损坏
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 千斤顶安全操作规程(标准版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
千斤顶安全操作规程(标准版) 1)使用前应检查各部分是否完好，油液是否干净。油压式千斤顶的安全栓有损坏，或螺旋、齿条式千斤顶的螺纹、齿条的磨损量达20%时，严禁使用。 2)千斤顶应设置在平整、坚实处，并用垫木垫平。 3)千斤顶必须与荷重面垂直，其顶部与重物的接触面间应加防滑垫层。 4)千斤顶严禁超载使用，不得加长手柄，不得超过规定人数操作。 5)使用油压式千斤顶时，任何人不得站在安全栓的前面。 6)在顶升的过程中，应随着重物的上升在重物下加设保险垫层，到达顶升高度后应及时将重物垫牢。 7)用两台及两台以上千斤顶同时顶升一个物体时，千斤顶的总
起重能力应不小于荷重的两倍。顶升时应由专人统一指挥，确保各千斤顶的顶升速度及受力基本一致。 8)油压式千斤顶的顶升高度不得超过限位标志线；螺旋及齿条式千斤顶的顶升高度不得超过螺杆或齿条高度的3/4。 9)千斤顶不得在长时间无人照料下承受荷重。 10)千斤顶的下降速度必须缓慢，严禁在带负荷的情况下使其突然下降。 云博创意设计 MzYunBo Creative Design Co., Ltd.
液压缸使用说明书 一、液压缸的使用与维护 1、液压缸正常工作油温在-20℃~+80℃范围内，不能超出此范围。 2、为了保证液压缸的寿命，使用介质中不得混有杂质、脏物， 以免划伤缸筒内壁，使密封件损伤，引起内外泄漏。（普通液压缸油液清洁度要求控制在NAS8级以内；带伺服阀液压缸要求控制在NAS6级以内。） 3、液压缸安装时要保证活塞杆顶端的连接方向与缸头、耳环（或 中间铰轴）的方向一致，并保证整个活塞杆在进退过程中的直线度， 防止出现刚性干涉现象，造成不必要的损坏。 4、液压缸安装完毕，在运行试车前，应对耳环、中间铰轴等有 相对活动部位进行加油润滑。 5、液压缸在工作之前必须用低压进行数次往复运动，交替松开 两端接头或放气阀，排净缸内的气体后方可进行正常工作。 6、当液压缸出现漏油等故障需拆卸维修时，应用液压力使活塞 位移至任一始末位置，拆卸中严禁硬性敲打以及出现突然掉落等现象。 7、在拆卸之前，应使系统卸荷，回路压力为零，松开油口配管 后将油口用油塞堵住。 8、液压缸各零部件拆卸后组装时，必须用煤油清洗干净，涂润 滑油，并严防损坏密封件。
二、液压缸常见故障及排除方法 三、液压缸周围环境的影响及处理意见 1、在风雨环境中，液压缸表面涂好防锈油漆。 2、在高温下作业，应在液压缸周围设防护装置，如石棉板等。 3、在尘土较大环境下作业，机构应考虑附加防尘罩等。 四、液压缸带有磁致位移传感器，发货时为避免贵重物品损坏，必须分开包装。安装时只要将磁致位移传感器，拧入缸筒底部螺孔中，并注意密封用的O型圈不要损坏，然后安装好防护罩。 五、设备成套厂注意事项 1、加强现场待安装液压缸的活塞杆及安装配合部位防护。 2、采用安全，平稳的方式吊装液压缸（并确保液压缸油口堵头密 封良好，避免活塞杆在吊运过程中运动受损）。 3、在对液压缸安装位置调整时，尽量避免直接敲击液压缸（避免 缸体或活塞杆受损）。
电动液压千斤顶使用说明书 对已电动也要千斤顶的使用说明说这是首次发布也是今年最新的一项科研成果希望大家可以正确认识到电动也要千斤顶的正确操作方式与正确保养方式。 1、使用前必须检查各部是否正常。 2、使用时应严格遵守主要参数中的规定，切忌超高超载，否则当起重高度或起重吨位超过规定时，电动液压千斤顶部会发生严重漏油。 3、电动泵请参照电动泵使用说明书。 4、重物重心要选择适中，合理选择电动液压千斤顶的着力点，底面要垫平，同时要考虑到地面软硬条件，是否要衬垫坚韧的木材，放置是否平稳，以免负重下陷或倾斜。 5、电动液压千斤顶将重物顶升后，应及时用支撑物将重物支撑牢固，禁止将超高压大吨位电动千斤顶作为支撑物使用。如需长时间支撑重物请选用YZL自锁式千斤顶 6、如需几只电动液压千斤顶同时起重时请选用MD型同步千斤顶，除应正确安放大吨位电动千斤顶外，应使用多顶分流阀，且每台大吨位电动千斤顶的负荷应均衡，注意保持起升速度同步。还必须考虑因重量不匀地面可能下陷的情况，防止被举重物产生倾斜而发生危险。 7、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。欲使活塞杆下降，将手动油泵手轮按逆时针方向微微旋松，油缸卸荷，活塞杆即逐渐下降。否则下降速度过快将产生危险。 8、本电动千斤顶系油压回缩，起重完后，即可快速取出，但不可用连接的软管来拉动超高压大吨位电动千斤顶。 9、用户使用时千万不要超过额定行程,以免损坏电动液压千斤顶。 10、使用过程中应避免千斤顶剧烈振动。 11、不适宜在有酸碱，腐蚀性气体的工作场所使用。 12、用户要根据使用情况定期检查和保养 电动液压千斤顶如何工作工作原理等相关液压千斤顶信息之前有过很多遍的介绍大家可以找一下。在千斤顶这个行业里面更多的是创新，比如节能千斤顶最近也挺热！值得关注！本文来源于液压千斤顶https://www.doczj.com/doc/0719147846.html,/相关信息。
编订：__________________ 单位：__________________ 时间：__________________ 油压千斤顶安全技术操作 规程(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-2308-44 油压千斤顶安全技术操作规程(正 式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管 理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作， 使日常工作或活动达到预期的水平。下载后就可自由编辑。 1 目的 为规范液压千斤顶正确操作方法及安全使用，特制订本规程。 2 适用范围 本规程适用于炼轧厂线棒保障作业区液压千斤顶的使用和维护。 3 工作内容及要求 3.1千斤顶使用前应检查各部零件是否灵活可靠，有无损坏，油液是否干净，油阀、活塞、皮碗是否完好。 3.2估计重物的重量，选择相应规格的千斤顶，使千斤顶的载荷不超过其额定负荷。 3.3根据起重对象的重心来选择千斤顶的着力点
位置，使重物在升降过程中不致倾倒。 3.4千斤顶的放置应平正，不能歪斜，使千斤顶受力后不致倾倒。 3.5千斤顶上端与设备光滑的金属面之间，应垫以坚韧的木板；千斤顶的下底面如与松软的地面或坚硬光滑的地面接触，同样应垫以坚韧的木板，但不能使用沾有油污的木板作衬垫，以防止千斤顶受力后打滑。顶升时，用力要均匀；卸载时，要检查重物是否支撑牢固。 3.6千斤顶的手柄应按规定使用，不得随意加长，也不准随意增加操作人数。 3.7起升时千斤顶不得超过其额定高度（套筒或活塞上的标志线，若无标志线，其顶升高度不得超过活塞总高度的3/4）。若重物的起升高度需超出千斤顶的额定高度时，必须先在重物下垫好枕木，然后卸下千斤顶，并将其降到最低位置，垫高其底部，重复顶升，直至需要的起升高度。 3.8起升重物时，应在重物下面随起随垫枕木；
