第一章滤波器
1.1 滤波器的基本知识
1、滤波器的基本特性
定义：滤波器是一种通过一定频率的信号而阻止或衰减其他频率信号的部件。
功能：滤波器是具有频率选择作用的电路或运算处理系统，具有滤除噪声和分离各种不同信号的功能。
类型：
按处理信号形式分：模拟滤波器和数字滤波器。
按功能分：低通、高通、带通、带阻、带通。
按电路组成分：LC无源、RC无源、由特殊元件构成的无源滤波器、RC有源滤波器
按传递函数的微分方程阶数分：一阶、二阶、…高阶。

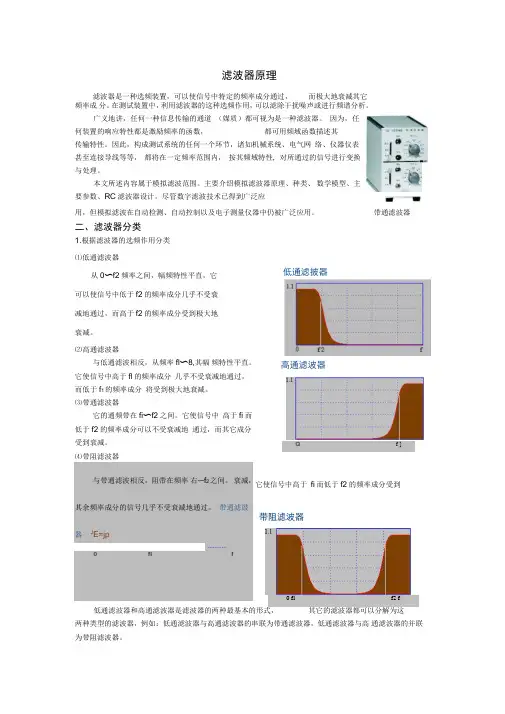

如图1.1中的a、b、c、d图分别为低通滤波器、高通滤波器、带通滤波器、带阻滤波器传输函数的幅频特性曲线。
图1.1 几种滤波器传输特性曲线
.2、模拟滤波器的传递函数与频率特性
（一）模拟滤波器的传递函数
模拟滤波电路的特性可由传递函数来描述。传递函数是输出与输入信号电压或电流拉氏变换之比。经分析，任意个互相隔离的线性网络级联后，总的传递函数等于各网络传递函数的乘积。这样，任何复杂的滤波网络，可由若干简单的一阶与二阶滤波电路级联构成。
（二）模拟滤波器的频率特性
模拟滤波器的传递函数H(s)表达了滤波器的输入与输出间的传递关系。若滤波器的输入信号Ui 是角频率为w 的单位信号，滤波器的输出Uo(jw)=H(jw)表达了在单位信号输入情况下的输出信号随频率变化的关系，称为滤波器的频率特性函数，简称频率特性。频率特性H(jw)是一个复函数，其幅值A(w)称为幅频特性，其幅角∮(w)表示输出信号的相位相对于输入信号相位的变化，称为相频特性
（三）滤波器的主要特性指标
1、特征频率：
（1）通带截止频f p=wp/(2)为通带与过渡带边界点的频率，在该点信号增益
下降到一个人为规定的下限。
（2）阻带截止频f r=wr/(2)为阻带与过渡带边界点的频率，在该点信号衰耗
(增益的倒数)下降到一人为规定的下限。
（3）转折频率f c=wc/(2)为信号功率衰减到1/2(约3dB)时的频率，在很多
情况下，常以fc 作为通带或阻带截频。
（4）固有频率f0=w0/(2)为电路没有损耗时，滤波器的谐振频率，复杂电路
往往有多个固有频率。
2、增益与衰耗
（1）对低通滤波器通带增益Kp 一般指w=0时的增益也用A （0）表示；高 通
指w→∞时的增益也用表示；带通则指中心频率处的增益。
（2）对带阻滤波器，应给出阻带衰耗，衰耗定义为增益的倒数。
()A
（3）通带增益变化量△Kp指通带内各点增益的最大变化量，如果△Kp以dB 为单位，则指增益dB值的变化量。
3、阻尼系数与品质因数
阻尼系数是表征滤波器对角频率为w0信号的阻尼作用，是滤波器中表示
能量衰耗的一项指标我们用表示。
阻尼系数的倒数称为品质因数，是评价带通与带阻滤波器频率选择特性的一个重要指标，Q= w0/△w。式中的△w为带通或带阻滤波器的3dB带宽， w0为中心频率，在很多情况下中心频率与固有频率相等。
4、灵敏度
滤波电路由许多元件构成，每个元件参数值的变化都会影响滤波器的性能。
滤波器某一性能指标y对某一元件参数x变化的灵敏度记作Sxy，定义为：Sxy=(dy/y)/(dx/x)。该灵敏度与测量仪器或电路系统灵敏度不是一个概念，该灵敏度越小，标志着电路容错能力越强，稳定性也越高。
5、群时延函数
当滤波器幅频特性满足设计要求时，为保证输出信号失真度不超过允许范围，对其相频特性∮(w)也应提出一定要求。在滤波器设计中，常用群时延函数d∮(w)/dw评价信号经滤波后相位失真程度。群时延函数d∮(w)/dw越接近常数，信号相位失真越小。
（四）二阶滤波器的传输特性
1、二阶低通滤波器
二阶低通滤波器的传递函数的一般形式为
（1-1）它的固有频率为a01/2，通带增益Kp=b0/a0，阻尼系数为a1/w0。其幅频特性与相频特性为：
（1-2）
（1-3）
2、二阶高通滤波器
二阶低通滤波器的传递函数的一般形式为
（1-4）其幅频特性与相频特性为
（1-5）
（1-6）3、二阶带通滤波器
二阶带通滤波器的传递函数的一般形式为
（1-7）其幅频特性与相频特性分别为
（1-8）
（1-9）
4、二阶带阻滤波器
二阶带阻滤波器的传递函数的一般形式为
（1-10）其幅频特性和相频特性为
（1-11 ）
5、二阶全通滤波电路（移相电路）
二阶全通滤波电路的传递函数的一般形式为
（1-12）其幅频特性为常数，相频特性为
（1-13）
1.2 滤波器的逼近
低通滤波器是一个通过低频信号而衰减或抑制高频信号的部件。理想的低通滤波器幅度响应如图1.2.1，可以实现的近似理想特性的幅度响应如图1.2.2所示。在理想情况下，可以清楚的指出通带（0
图1.2 理想特性曲线图1.3 实际逼近曲线
电子科技大学信息与软件工程学院学院标准实验报告 （实验）课程名称数字信号处理 电子科技大学教务处制表
电 子 科 技 大 学 实 验 报 告 学生姓名： 学 号： 指导教师： 实验地点： 实验时间：14-18 一、实验室名称：计算机学院机房 二、实验项目名称：fir 低通滤波器的设计 三、实验学时： 四、实验原理： 1. FIR 滤波器 FIR 滤波器是指在有限范围内系统的单位脉冲响应h[k]仅有非零值的滤波器。M 阶FIR 滤波器的系统函数H(z)为 ()[]M k k H z h k z -==∑ 其中H(z)是k z -的M 阶多项式，在有限的z 平面内H(z)有M 个零点，在z 平面原点z=0有M 个极点. FIR 滤波器的频率响应 ()j H e Ω 为 0 ()[]M j jk k H e h k e Ω -Ω ==∑ 它的另外一种表示方法为 () ()()j j j H e H e e φΩΩΩ=
其中 () j H e Ω和()φΩ分别为系统的幅度响应和相位响应。 若系统的相位响应()φΩ满足下面的条件 ()φαΩ=-Ω 即系统的群延迟是一个与Ω没有关系的常数α，称为系统H(z)具有严格线性相位。由于严格线性相位条件在数学层面上处理起来较为困难，因此在FIR 滤波器设计中一般使用广义线性相位。 如果一个离散系统的频率响应 ()j H e Ω 可以表示为 ()()()j j H e A e αβΩ-Ω+=Ω 其中α和β是与Ω无关联的常数，()A Ω是可正可负的实函数，则称系统是广义线性相位的。 如果M 阶FIR 滤波器的单位脉冲响应h[k]是实数，则可以证明系统是线性相位的充要条件为 [][]h k h M k =±- 当h[k]满足h[k]=h[M-k],称h[k]偶对称。当h[k]满足h[k]=-h[M-k],称h[k]奇对称。按阶数h[k]又可分为M 奇数和M 偶数，所以线性相位的FIR 滤波器可以有四种类型。 2. 窗函数法设计FIR 滤波器 窗函数设计法又称为傅里叶级数法。这种方法首先给出()j d H e Ω， ()j d H e Ω 表示要逼近的理想滤波器的频率响应，则由IDTFT 可得出滤波器的单位脉冲响应为 1 []()2j jk d d h k H e e d π π π ΩΩ-= Ω ? 由于是理想滤波器，故 []d h k 是无限长序列。但是我们所要设计的FIR 滤波 器，其h[k]是有限长的。为了能用FIR 滤波器近似理想滤波器，需将理想滤波器的无线长单位脉冲响应 []d h k 分别从左右进行截断。 当截断后的单位脉冲响应 []d h k 不是因果系统的时候，可将其右移从而获得因果的FIR 滤波器。
经典 无源低通滤波器的设计
团队：梦知队 团结奋进，求知创新，追求卓越，放飞梦想 队员： 日期：2010.12.10 目录 第一章一阶无源RC低通滤波电路的构建 (3) 1.1 理论分析 (3) 1.2 电路组成 (4) 1.3 一阶无源RC低通滤波电路性能测试 (5) 1.3.1 正弦信号源仿真与实测 (5) 1.3.2 三角信号源仿真与实测 (10) 1.3.3 方波信号源仿真与实测 (15) 第二章二阶无源LC低通滤波电路的构建 (21) 2.1理论分析 (21) 2.2 电路组成 (22) 2.3 二阶无源LC带通滤波电路性能测试 (23) 2.3.1 正弦信号源仿真与实测 (23) 2.3.2 三角信号源仿真与实测 (28)
2.3.3 方波信号源仿真与实测 (33) 第三章结论与误差分析 (39) 3.1 结论 (39) 3.2 误差分析 (40) 第一章一阶无源RC低通滤波电路的构建1.1理论分析 滤波器是频率选择电路，只允许输入信号中的某些频率成分通过，而阻止其他频率成分到达输出端。也就是所有的频率成分中，只是选中的部分经过滤波器到达输出端。 低通滤波器是允许输入信号中较低频率的分量通过而阻止较高频率的分量。 图1 RC低通滤波器基本原理图 当输入是直流时，输出电压等于输入电压，因为Xc无限大。当输入
频率增加时，Xc减小，也导致Vout逐渐减小，直到Xc=R。此时的频率为滤波器的特征频率fc。 解出，得： 在任何频率下，应用分压公式可得输出电压大小为： 因为在＝时，Xc=R，特征频率下的输出电压用分压公式可以表述为： 这些计算说明当Xc=R时，输出为输入的70.7%。按照定义，此时的频率称为特征频率。 1.2电路组成
（科信学院） 信息与电气工程学院 电子电路仿真及设计CDIO三级项目 设计说明书 （2012/2013学年第二学期） 题目： ____低通滤波器设计____ _____ _____ _ 专业班级：通信工程 学生姓名： 学号： 指导教师： 设计周数：2周 2013年7月5日 题目： ____低通滤波器设计____ _____ _____ _ (1)
第一章、电源的设计 (2) 1.1实验原理： (2) 1.1.1设计原理连接图： (2) 1. 2电路图 (5) 第二章、振荡器的设计 (7) 2.1 实验原理 (7) 2.1.1 (7) 2.1.2定性分析 (7) 2.1.3定量分析 (8) 2.2电路参数确定 (10) 2.2.1确定R、C值 (10) 2.2.2 电路图 (10) 第三章、低通滤波器的设计 (12) 3.1芯片介绍 (12) 3.2巴特沃斯滤波器简介 (13) 3.2.1滤波器简介 (13) 3.2.2巴特沃斯滤波器的产生 (13) 3.2.3常用滤波器的性能指标 (14) 3.2.4实际滤波器的频率特性 (15) 3.3设计方案 (17) 3.3.1系统方案框图 (17) 3.3.2元件参数选择 (18) 3.4结果分析 (20) 3.5误差分析 (23) 第四章、课设总结 (24) 第一章、电源的设计 1.1实验原理： 1.1.1设计原理连接图：
整体电路由以下四部分构成： 电源变压器：将交流电网电压U1变为合适的交流电压U2。 整流电路：将交流电压U2变为脉动的直流电压U3。 滤波电路：将脉动直流电压U3转变为平滑的直流电压U4。 稳压电路：当电网电压波动及负载变化时,保持输出电压Uo的稳定。 1）变压器变压 220V交流电端子连一个降压变压器，把220V家用电压值降到9V左右。 2）整流电路 桥式整流电路巧妙的利用了二极管的单向导电性，将四个二极管分为两组，根据变压器次级电压的极性分别导通。见变压器次级电压的正极性端与负载电阻的上端相连，负极性端与负载的电阻的下端相连，使负载上始终可以得到一个单方向的脉动电压。单项桥式整流电路，具有输出电压高，变压器利用率高，脉动系数小。
设计一个九级集总参数低通滤波器，电路结构如图所示，要求截止频率为450MHz，通带内增益大于－1dB，阻带内650M以上增益小于－50dB。通带内反射系数要求小于－15dB。要求优化参数Cost<0.5(最佳为 5（波长线长为相对值）。计算线长Z为2.5和3.5两处的输入阻抗、反射系数。并画出Z为2.5时的阻抗与导纳圆图。 低通滤波器===== 设计具体要求 ====== 通带频率范围：0MHz-300MHz 增益参数S21：通带内0MHz-300MHz S21>－0.5dB ；阻带内420MHZ以上 S21<－50dB 反射系数S11：通带内0MHz-300MHz S11<－10dB ； 2、为了节省成本，计划将该滤波器设计为7级结构。你能把它设计出来吗？根据你的优化仿真结果，探讨滤波器级数与其性能的关系。 低通滤波器===== 设计具体要求 ====== 通带频率范围：0MHz-350MHz 增益参数S21：通带内 S21>－1dB 阻带内550MHZ以上 S21<－45dB 反射系数S11：通带内 S11<－15dB 2、简述功分器的基本技术要求及其主要特性参数。
通带频率范围：0MHz-400MHz 增益参数S21：通带内0MHz-400MHz S21>－0.2dB 阻带内600MHZ以上 S21<－50dB 反射系数S11：通带内0MHz-400MHz S11<－10dB 要求优化参数 2、简述HFSS的特点及其主要应用的范围。 IVCURVEI来测量非线性器件——三极管GBJT3的特性曲线并加入调谐，分析其变化。 高通滤波器===== 设计具体要求 ====== 通带频率范围：550MHz以上 增益参数S21：通带内S21>－2dB ；阻带内0-400MHz，S21<－50dB 反射系数S11：通带内S11<－20dB； 2、你会添加Marker吗？试在S21曲线上，添加一横坐标为600MHz的Marker。添加后需请老师签字。 3、使用TXLine工具计算微带线εr＝12.9，t/h=0.1，分别计算W/h=2.5，3.0以及3.5时的特性阻高通滤波器 ===== 设计具体要求 ====== 设计一个九级集总参数高通滤波器，电路结构如图所示，要求截止频率为550MHz，通带内增益大于－1dB，阻带内0-350MHz增益小于－45dB。通带内反射系数要求小于－15dB。 2、如果要设计低通滤波器，与前面相比，有哪些步骤需要变化？并画出结构简图。 MicrowaveOffice的Optimize功能选择框中的优化算法，并画出优化算法框图。
滤波器设计原理 本文将介绍数字滤波器的设计基础及用窗函数法设计FIR 滤波器的方法，运用MATLAB 语言实现了低通滤波器的设计以及用CCS软件进行滤波效果的观察。读取语音文件，并加入一定的随机噪声，最后使用窗函数滤波法进行语音滤波，将加噪后的语音文件转换为.dat文件使其能和ccs软件链接，输出个阶段的时域和频域波形。 根据数字滤波器冲激响应函数的时域特性。可将数字滤波器分为两种，即无限长冲激响应( IIR) 滤波器和有限长冲激响应(FIR) 滤波器。IIR 滤波器的特征是具有无限持续时间的冲激响应；FIR 滤波器冲激响应只能延续一定时间。其中FIR 滤波器很容易实现严格的线性相位，使信号经过处理后不产生相位失真，舍入误差小，稳定等优点。能够设计具有优良特性的多带通滤波器、微分器和希尔伯特变换器，所以在数字系统、多媒体系统中获得极其广泛的应用。FIR数字滤波器的设计方法有多种，如窗函数设计法、最优化设计和频率取样法等等。而随着MATLAB软件尤其是MATLAB 的信号处理工具箱和Simulink 仿真工具的不断完善，不仅数字滤波器的计算机辅助设计有了可能而且还可以使设计达到最优化。 FIR滤波器的窗函数法的设计 采用汉明窗设计低通FIR滤波器 使用b=fir1(n,Wn)可得到低通滤波器。其中，0Wn1，Wn=1相当于0.5。其语法格式为 b=fir1(n,Wn); 采用：b=fir1(25, 0.25); 得到归一化系数：
或者在命令行输入fdatool进入滤波器的图形设置界面，如下图所示 得到系数（并没有归一化） const int BL = 26; const int16_T B[26] = { -26, 33, 126, 207, 138, -212, -757, -1096, -652, 950, 3513, 6212, 7948, 7948, 6212, 3513, 950, -652, -1096, -757, -212, 138, 207, 126, 33, -26 }; FIR滤波器的设计（Matlab） 技术指标为：采用25阶低通滤波器，汉明窗(Hamming Window)函数，截止频率为1000Hz，采样频率为8000Hz，增益40db。 下面的程序功能是：读取语音文件，并加入一定的随机噪声，最后使用窗函数滤波法进行语音滤波，将加噪后的语音文件转换为.dat文件使其能和ccs软件链接，输出个阶段的时域和频域波形。

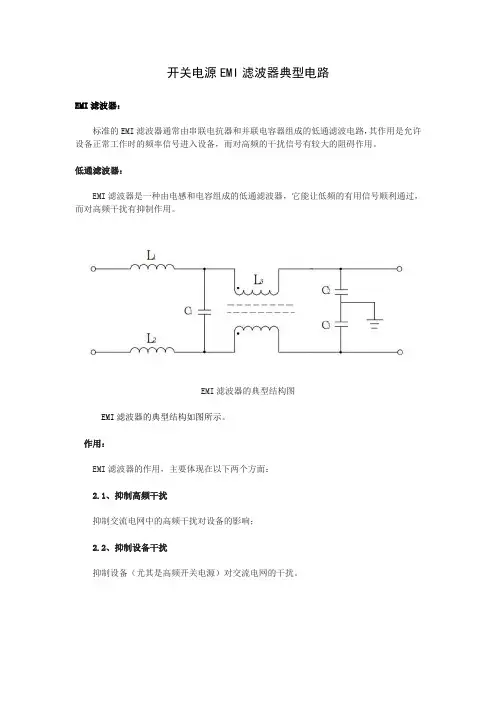

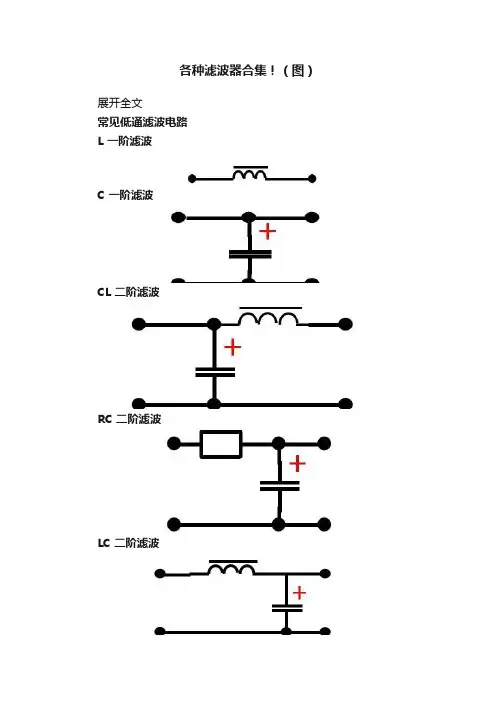

滤波器电路全集 一．EMI滤波电路：EMI滤波器主要作用是滤除外界电网的高频脉冲对电源的干扰，同时也起到减少开关电源本身对外界的电磁干扰。实际上它是利电感和电容的特性，使频率为50Hz左右的交流电可以顺利通过滤波器，但高于50Hz以上的高频干扰杂波被滤波器滤除，所以它又有另外一种名称，将EMI滤波器称为低通滤波器（彩电上的称法），其意义为，低频可以通过，而高频则被滤除。下面是EMI滤波电路的线路图： 上图中的C1和L1组成第一级EMI滤波，C2、C3、C4与L2组成第二级滤波。实物图如下图所示：
