中海国际社区别墅工程
电气安装施工组织设计
编制人：邢建国
审批人：张勇
江苏南通五建建设工程有限公司
2008年5月18日
中海国际社区别墅工程电气安装工程施工方案
1. 材料、设备的进场及储存
a、所有设备、材料必须按施工进度提出采购计划。
b、在材料、设备定货前，由专业工程师将样品及“三证”提供给监理工程师及甲方主管工程师，进行材料、设备的确认，得到认可后方可定货。
c、材料、设备进场，由专业工程师、质检工程师会同监理工程师检查合格后方可进入工地，确保进场的材料及设备都是合格品且尽量缩短储存的时间。
d、由于电气产品储存的特殊性要求，我们选择在通风干燥的地方设置专门的材料仓库，由专人进行保管，材料主管和质检工程师全面负责进货检验。
2. 施工工艺流程
密切配合土建做好预留孔洞、预埋套管配管及防雷接地的焊接；
复核预留的孔洞、套管、疏通线管并穿上引线；

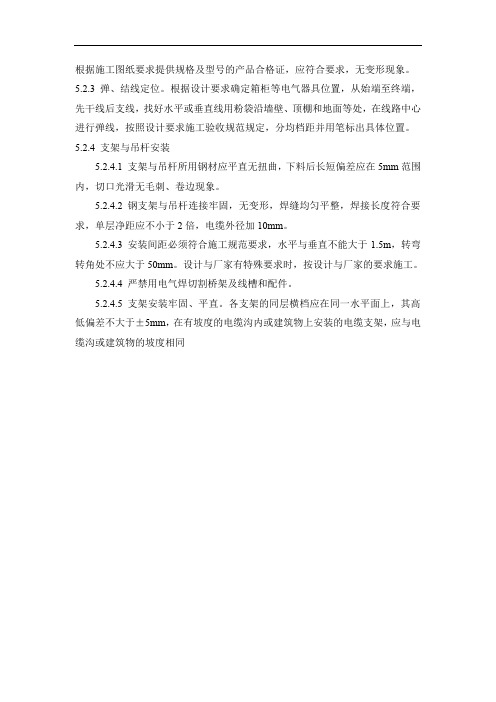

进行电缆桥架、吊架的制作、安装和电缆桥架的安装；
动力配电箱、照明配电箱、控制箱的安装；
电气动力、照明穿线；
电力电缆、控制电缆的敷设；
设备检查及线路校接；
防雷接地系统的测试；
照明开关、插座、照明灯具、消防器具的安装；
各个系统的调试。
电气工程施工工艺流程见附表20
3. 施工方法与技术措施
3.1. 配管施工
a、本工程需用穿管敷设的线管包括照明线路、部分动力干、支线和消防线路、电视、电话线路，采用形式为暗敷，材质包括镀锌管和PVC管两种。
b、镀锌钢管采用专用接头及卡具紧定连接。钢管与盒（箱）连接，用护口及锁紧螺母固定，与设备连接采用可挠软管连接。
c、PVC管采用配套的管接头用专用胶粘剂粘结，敷设完毕后，逐个检查接头处是否粘接牢固（避免只套上管接头而忘记使用粘胶剂的虚接情况发生）。PVC管与盒（箱）的连接须使用专用的接头固定（不得采用其它的方式连接固定）。
d、公称直径为32mm及以上的钢管，敷设弯管时，弯曲半径不得小于管外径的10倍，须采用液压弯管器弯制，以防止弯曲处破裂或明显凹瘪；保护管口用扩管器作成喇叭型，管口边缘锉光滑（避免电缆穿保护管时损伤电缆外皮）；电缆穿管完毕后，管口要用防火防水填料作妥善密封处理。
e、公称直径25mm及以下的钢管或PVC管，线管敷设时，钢管采用手动弯管器，PVC 管采用专用弯管器（与管内径匹配的弹簧），弯曲半径不得小于管外径的6倍。
f、直线长度超过40米或30米以上有一个弯、20米以上有两个弯、12米以上有三个弯的都必须加装接线盒。
g、在本工程中，由于钢管与PVC管混合使用，必须保证所有钢管和金属盒（箱）与保护地线（PE线）有可靠的电气连接。
h、线管敷设完毕后，对所有外漏的管口作临时的密封保护，防止杂物进入线管内。在穿线前，钢管管口要倒口、清除毛刺并加塑料护口（防止导线绝缘层损伤）。
i、为保证开关、插座面板的安装高度与设计高度一致，在安装开关盒、插座盒稳盒时，要按照砼地面标高提高30-50mm（留出地面砖的高度）。
3.2. 防雷接地施工措施
a、防雷接地系统的接地体、引下线焊接工作在结构施工阶段配合土建同期完成。利用地下室剪力墙、筏板底板内钢筋焊接连成电气通路作为防雷接地体；利用剪力墙暗柱内两根Ф16主钢筋焊接连通作为引下线，用红油漆作好标记，并记录。焊接要双面焊，焊缝长度应不小于连接钢筋直径的6倍，且不小于100mm。
b、所有预埋接地钢板（规格为100×100×10mm）BR4必须就近与引下线BR1焊接。室内BR4埋设高度为距相应楼层地面+0.3m ，室外BR4（8）埋设高度为距室外地坪-0.3m ；BR4（9）埋设高度为距室外地坪+1.8m。
c、屋面避雷带为不大于10m×10m或12m×8m的网格。避雷带应与引下线（伸出女儿墙面的两根主钢筋）焊接，所有交叉连接处均应焊接连通。
d、所有突出屋面的金属物体（包括花架铝板、铁爬体等）及金属管道、线管均须与避雷带相连接。
e、井道内垂直敷设的金属管线、桥架应在上下两端与预埋接地钢板相连接。
f、防雷接地系统的焊接，须经过隐蔽工程验收后才能进入隐蔽。
3.3. 动力箱、控制箱、照明箱安装
a、动力配电箱在土建砌筑砖墙抹灰前即将箱壳安装进去，四周用水泥砂浆固定，箱壳的安装高度按图纸要求，壳体垂直度偏差小于1.5mm，壳体突出墙面为1-2mm，并修正进箱的暗配管长度，管口同箱体用锁紧螺母固定，金属管要做电气连接，保证接地可靠。在条件具备后，再安装芯子及器具。
b、明装的配电箱，采用膨胀螺栓固定，高度按图纸说明，箱底距地1.5m。
c、所有配电箱的外壳都必须进行可靠的接地，可利用TN-S系统的专用PE线或接地干线。
d、配电箱安装过程中，要注意保护设备，不要划伤外壳，不要损坏内部元器件。
e、安装调试前，用纸或塑料薄膜覆盖，以免建筑污染。
3.4. 管内穿线及开关、插座、灯具安装
当管敷设完毕后，房间具备锁门的条件，墙面、楼板抹灰完，初装修完毕即可进行穿线、安装开关、插座和灯具。以上所用材料的型号规格必须符合设计要求，并有出厂合格证，具体技术措施如下：
a、穿线前，管口毛刺要处理掉，并配装相应的护口，防止损坏导线绝缘。
b、当管线较长或转弯有两个以上时，应清扫管道，并且在穿线时往客内吹入适量的滑石份。
c、导线要留有适当的余量，接线盒内无吊顶时一般留长150mm，有吊顶时留长为：室内净空-吊顶高度+150mm；配电箱内留长为箱周长1/2，同时需要共用一条回路的导线必须在同一管内、不同回路或不同电压的导线不得穿于同一管内，每一回路导线要对应编号，垂直管路中的导线，当长度超过30米时，导线在过渡盒管口处加以固定。
d、导线穿完后，要对每一回进行绝缘测试，合格后方可送行开关插座、照明灯具的安装。
e、灯具的金属外壳部分应做好接地或接零保护，器具成排安装中线，允许偏差5mm以内。
f、成排安装的开关高度一致，高低差不大于2mm，同一室内安装的插座高差不大于5mm，成排安装的插座高低差不应大于0.5mm，面板垂直度0.5mm以内。
g、同一场所的开关切断位置应一致，灯具电器的开关应装设在相线上。
h、插座的接线必须按以下方式接线：面对插座、左零右火上地。
关插座的安装位置正确，盒内清洁，无杂物，开关插座面板清洁无变形，盖板紧贴建筑物的表面。
4. 送电调试
4.1. 电力控制设备调试
a、对电力配电箱、控制箱进行调试时，要先查清所有出线是否具备送电条件，因为一经操作，其出线所接用电设备即有可能带电。
b、配电箱的主开关、分开关要分别操作几次，每次均应正常，三相开关出线要保证全相。出线开关编号同设备编号要相互对应，送电启动后检查设备运行情况，一看指示是否正确，二听运转声音是否正常，三检查设备外壳有无漏电，四检查设备是否过热。全部正常后，调试才完毕，对于结果作好记录。
4.2. 灯具、开关、插座调试
灯具通电控制正确，荧光灯不能有声响，控制开关动作灵活可靠，插座接线正确，面对插座左零右火上地，保护门工作正常，对于装设漏电保护的回路，要对每一漏电开关进行试验，要求动作正确。
5. 工程质量与安全生产技术措施
5.1 质量保证措施
a、本工程执行国家有关安装工程施工规范及深圳市的有关规定，并按照国家标准《建筑安装工程质量评定统一标准》（GBJ300-88）进行质量评定，以优良工程的要求组织施工。
b、有关工程重要施工方案、计划安排要报业主及监理工程师批准后方可付诸实施。
c、每道工序完成后，必须经过检查合格方可进入下道工序施工，对分项、分部工程的自检情况认真做好记录，填写质量评定表。
d、隐蔽工程必须经过质检员和业主、监理工程师共同检验合格后方可进行隐蔽，同时要做好隐蔽验收记录，及时办理签字手续。
e、严格按图施工，特别是对设备要详细阅读说明书和有关资料，要掌握设备的有关规范和技术要求，各项安装工程要做出施工方案或施工技术措施，经批准后，才能进行施工。
f、加强原材料和设备的质量检查工作，做好记录。不论是国内还是国外设备和材料，坚持不合格品不施工的原则。
g、对于各类机房走廊吊顶内等各专业交叉复杂的部位，应预先进行组织图纸会审后，方可进行施工，以免造成安装的再拆改。
h、设备管道应严格按照顺序施工，做到先室外后室内，先地下后地上的施工顺序。
i、凡有施工方案的项目，必须按施工方案进行施工，所有工程都必须达到有关规范的要求。
5.2. 安全技术措施
a、安全生产工作以严肃法规落实责任、消灭违章、强化管理为中心，努力提高企业的安全技术管理水平，确保全体施工人员的安全与健康。
b、参加本工程施工人员必须坚持安全第一、预防为主的方针，层层建立岗责任制，遵守国家和企业的安全规程，在任何情况下，不得违章指挥或违章操作。
c、施工地点及附近的孔洞必须加盖牢口，管道竖井其预留洞筋按需要孔径切割开洞，防止人员从高空坠落。
d、暂设用电必须符合安全用电规范，凡手持电动工具的使用必须通过漏电保护装置，施工照明用电必须用36V低压电，潮湿地点作业穿绝缘胶鞋。
e、生产班组每周进行一次班组安全活动并作记录，查隐患，查漏洞，查麻痹思想，经常不断地进行安全教育。
