电动机综合保护器的作用是什么?

提问者:唐彦普2013-11-20

满意回答

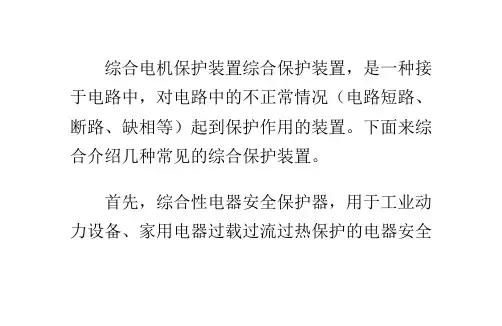

过流、过载、缺相保护。

追问:

能不能简单介绍介绍怎么保护的啊!或者用比较常用的设备打个比喻!

回答:

电机综合保护器,根据型号的不同保护的内容有点诧异,但基本的过流,断相都有。

比如你说的德力西JD-5B

他的工作电压是220V~660V都有,电流80A以内。

有一个常闭触点,当出现过流(超过设定电流),经过设定时间300s以内,长闭触点断开。当出现断相,2s以内,常闭触点断开,同时声音报警。

其中的长闭触点,与电机启动接触器的线圈串联,一旦保护触点断开,电机接触器失电,断开,保护电机。
