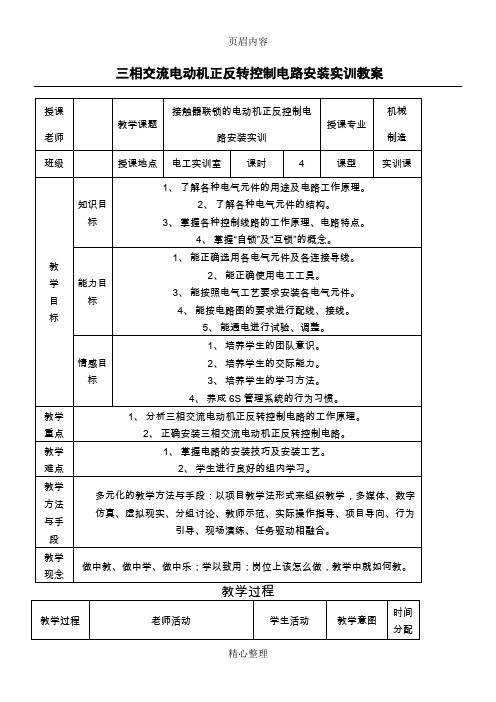

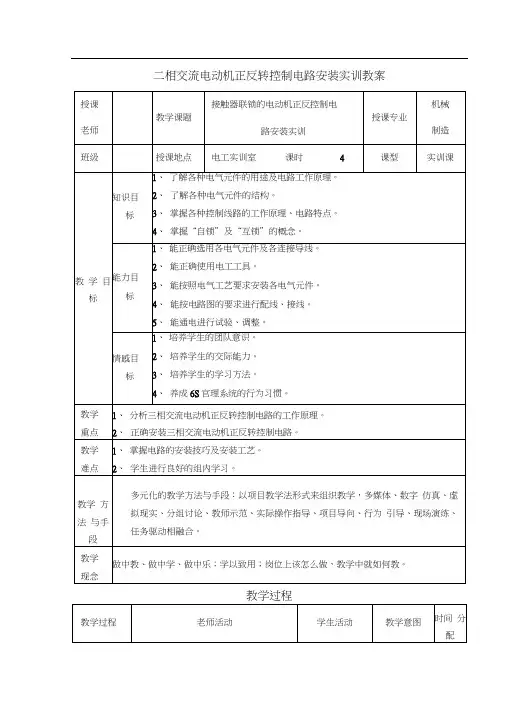

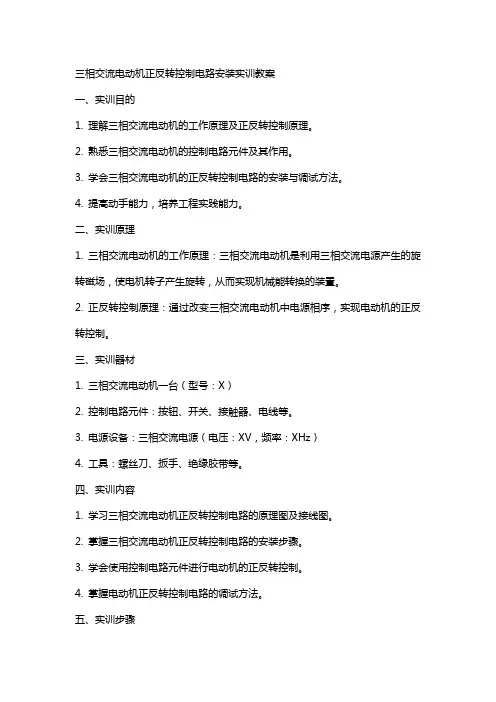

三相交流电动机正反转控制电路安装实训教案
教学过程
任务研究讲解相关工艺：
1、分析如下电气原理图，明确电路的控
制要求、工作原理、操作方法、结构
特点及电气元件的规格。
2、检查所有电气元件是否合格。
3、确定电气元件在配电板上的位置，元
器件布置要整齐、合理。
4、按下图固定所有电气元件，按钮不要
固定在配电板上。
5、先布置控制回路的导线，然后布置主
电路的导线，布线时要做到横平竖直，
并避免导线交叉。
6、空载试运行：第一次按下按钮时，应
短时运行，同时观察所有电器元件是
否有异常现象，在操作时严格按操作
规程进行，1人操作，1人监护。
7、带负载试运行：空载试运行正常后要
进行带负载试运行，当电动机平稳运
行时，用转速表测量电动机的转速，
用钳形表测量电动机的电流，若三相
平衡则试运行成功。
理解并记忆，
思考以下问
题：
1、电器的“自
锁”和“互锁”
2、如何进行各
电器元件的导
线连接及布线
工艺。
3、各电器元件
的安装方法。
让学生初步
认识电路的
特点及导线
连接方式，
为下一步安
装打下基
础。
15
分
钟
完成任务1、小组讨老师提供资料及安装的标准电路
板，并进行随时指导答疑和动作示
范。
结合老师的讲
解、分工合作。
仔细观察
让学生初步
认识电路的
20
分
附件：
三相交流电动机的正反转控制电路的安装考核评分标准
佛冈县职业技术学校 教 师 教 案 教师姓名丘晓兴/招翠娇 任教科目电工照明线路实训 任教班级14春机电班 科组名称机电组 2014——2015学年度第二学期
项目一：电工安全用电常识 一、教学内容 1、强调实训纪律； 2、电气系统对人身安全和设备安全构成影响的主要因素； 3、触电事故的种类、原因、形式等。 二、教学目的要求 通过本章节内容学习，使学生掌握基本的安全用电常识，建立安全用电的基本概念，具备电气系统的电气安全技术措施，具备电气系统的接地、接零等基本实施方式技术，为今后的专业知识学习和技能训练打好基础。 三、教学重点难点 重点：安全用电。 难点：安全用电。 四、教学时间：6个课时 五、教学方法：讲授法、实验法。 六、教学过程 【理论教学】 (一)、强调实训纪律 1、实训考勤制度； 2、实训课堂纪律； （二）介绍实训设备 1、介绍实训台的各项设备及使用方法和注意事项， 2、介绍实训中要使用的各种工具及其使用方法、注意事项。 （三）、安全用电知识 1.1 用电安全概述 一．人身安全 1.电流大小 （1）感觉电流（2）摆脱电流（3）致命电流 2.频率 40Hz~60Hz的交流电对人最危险。频率越高，危险性降低。 高频电流治病的例子：医用高频设备，高频治疗仪，高频手术刀，颈椎康复治疗仪。 3.通电时间 通电时间t长，人体电阻降，通过人体的电流增，危险性增。 4.电流路径 经过心脏、大脑的电流路径最危险； 从脚到脚的电流路径危险性最小。 5.人体电阻 一般1500~2000欧，计算时取保险值800~1000欧；
影响因素：厚薄、潮湿、伤口、带电粉尘等。 6.电压的影响 用安全电压确定人体触电的安全条件，见表1.1 二．设备安全 电气装置安装要求：开关、闸刀不倒装； 接线盒、插座不能直接装在建筑物上。 不同场所对电压使用的要求： （1）无高度危险场合：220V及以下； （2）有高度触电危险场合：36V以下（工频） （3）有特别触电危险场合：24V，12V（工频） 三．电气防火与防爆 1.火灾或爆炸形成的原因 电气设备选型、安装、使用方法不正确；易燃物发热；短路产生电弧；绝缘损坏等等。 举实例：学生宿舍因使用热得快点燃了啫喱水引起失火。 2.电气火灾的灭火 切断电源、报警、使用灭火工具；不能碰到带电设备等。 1.2触电及急救方法 一．触电种类、原因和形式 种类：1）电击：电流通过人体造成的内伤； 2）电伤：电流对人体外部造成的人体外伤。 原因：1）触碰带电体；2）违反操作规程；3）用电设备绝缘损坏，发生漏电；4）高压线掉落引起的跨步电压；5）检修中接线错误；6）雷击。 形式：1）单相触电（220V） 2）两相触电（380V） 3）跨步电压触电（双脚并拢或单脚着地） 4）接触电压触电（直接触及落地导线，接地电流全部流过） 二．触电急救方法 1.解脱电源： 2.人工急救：人工呼吸或人工胸外挤压心脏 1.3安全用电预防措施 一．制度措施 1.安全教育； 2.制定严格的电气操作制度； 3.保证电气设备质量 二．技术措施 1.固定设备 防止直接电击：绝缘：漆、纸、油、麻等； 屏保：栅栏、护罩、网栏等； 间隔：安全距离； 漏电保护：漏电保护开关、电路等； 安全电压：36V、24V、12V等。 防止间接电击：安装自动断电装置； 加强绝缘；等电位环境。 2.移动式设备
正反转控制电路图及其原理分析 要实现电动机的正反转，只要将接至电动机三相电源进线中的任意两相对调接线，即可达到反转的目的。下面是接触器联锁的正反转控制线路，如图所示
图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。当接触器
KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两对辅助常闭触头就叫联锁或互锁触头。 正向启动过程：按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。 停止过程：按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。 反向起动过程：按下起动按钮SB3，接触器KM2线圈通电，与SB3并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。 对于这种控制线路，当要改变电动机的转向时，就必须先按停止按钮SB1，再按反转按钮SB3，才能使电机反转。如果不先按SB1，而是直接按SB3，电动机是不会反转的。
电动机正转自锁控制线路 教学目标： 了解常用低压电器的性能与选用， 掌握电动机全压启动六个基本控制线路的基本原理 按原理图进行接线和调试， 各控制线路的故障进行检修与检修。 教学仪器： 常用低压电器、电工用具、电力拖动线路板、电动机、连接导线 理论内容： 电动机正转自锁控制线路图 1． 安装步骤及工艺要求 （1）在控制板上安装电器元件，并贴上醒目的文字符号，工艺要求如下： ①组合开关、熔断器的受电端子应安装在控制板的外侧，并使熔断器的受电端为底座的中心端。 ②各元件的安装位置应整齐、均匀，间距合理，便于元件的更换。 ③紧固各元件时要用力均匀，紧固程度适当。在紧固熔断器、接触器等易碎裂元件时，应用手按住元件的一边轻轻摇动，一边用旋具轮换旋紧对角线上的螺钉，直到手摇不动后再适当旋紧些即可。 （2） 线路板上进行槽板布线和套编码管的工艺要求： ① 布线应横平竖直，分布均匀。变换走向时应垂直。 ② 布线时严禁损伤线芯和导线绝缘。 ③ 布线顺序一般以接触器为中心，由里向外，由低到高，先控制电路，后主电路进行，以不妨碍后续布线为原则。 L2 L3 FU2
④在每根剥去绝缘层导线的两端套上编码套管，所有从一个接线端子（或接线柱）到 另一个接线端子（或接线柱）的导线必须连续，中间无接头。 ⑤导线与接线端子或接线柱连接时，不得压绝缘层、不反圈及不露铜过长。 ⑥同一元件、同一回路的不同接点的导线间距离应保持一致 ⑦一个电器元件接线端子上的连接导线不得多余两根，每节接线端子板上的连接导线 一般只能允许连接一根。 ⑧按钮内接线时，用力不可过猛，以防螺钉打滑。 （3）据电路图检查控制线路板的正确性 （4）安装电动机 （5）连接电动机和按钮金属外壳的保护接地线。 （6）连接电源、电动机等控制板外部的接线。 二、检测说明 1．按电路图或接线图从电源端开始，逐段核对接线及接线端子处线号是否正确，有无漏接、错接之处。检查导线接点是否符合要求，压接是否牢固。 2．学生用万用表检查线路的通断情况。应选用倍率适当的电阻挡，并进行校零，以防止短路故障的发生。 （1）对控制电路的检查（可断开主电路），将表棒分别搭在U11、V11线端上，此时读数应为“∞”。按下SB1（或者用起子按下KM的衔铁）时，指针应偏转很大，读数应为接触器线圈的直流电阻。 （2）对主电路的检查（断开控制电路），看有无开路或短路现象，此时可用手动来代替接触器通电进行检查。 3．用兆欧表检查线路的绝缘电阻应不得小于1MΩ。 4．通电试车：必须征得老师同意，并由老师在现场监护。由老师接通三相电源L1、L2、L3，学生合上电源开关QS，按下SB1，观察接触器KM是否吸合，松开SB1接触器KM是否自锁，观察电动机运行是否正常等；按下SB2，观察接触器KM是否释放，电动机是否停转。
按钮联锁正反转控制线路 图2—12 按钮联锁正反转控制电路图 图2-12 按钮联锁正反转控制电路图接触器联锁正反转控制线路
双重联锁正反转控制线路 元件安装图
元件明细表 1、线路的运用场合： 正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；电梯、起重机的上升与下降控制等场所。 2、控制原理分析 （1）、控制功能分析：A、怎样才能实现正反转控制？ B、为什么要实现联锁？ 这两个问题是本控制线路的核心所在，务必要透彻地理解，否则只会接线安装，那只是知其然而不知其所以然。另外，问题的提出，一方面让学生学会去思考，另一方面也培养学生发现问题、分析问题的能力。教学中，计划先让学生温书预习（5分钟）、寻找答案，再集中讲解。先提问抽查，让学生能各抒己见、充分发挥，最后再总结归纳，解答所提出的问题，进一步统一全班思路。答案如下： A、电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W 相对调。 B、由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。为安全起见，常采用按钮联锁和接触器联锁的双重联锁正反转控制线路（如原理图所示）
（2）、工作原理分析 C、停止控制： 按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转 （3）双重联锁正反转控制线路的优点： 接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。双重联锁正反 转控制线路则兼有两种联锁控制线路的优点，操作方便，工作安全可靠。 3、怎样正确使用控制按钮？ 控制按钮按用途和触头的结构不同分停止（常闭按钮）、起动按钮（常开按钮）和复合按钮（常开和常闭组合按钮）。按钮的颜色有红、绿、黑等，一般红色表示“停止”，绿色表示“起动”。接线时红色按钮作停止用，绿色或黑色表示起动或通电。 三、注意事项
第8课时模拟安装照明电路教案教学设计 【教学目标】 1.综合运用本单元的知识，模拟安装一个房间的照明电路。 2.通过小组合作设计房间平面图、电路图锻炼学生分工合作的能力，在设计方案的交流倾听、修正与优化中体会到集思广益这一作用。 3.通过亲身从无到有构建电路的过程，切实理解本章关于电路元件的知识，将理论知识结合实践进行深化理解。 【教学重难点】 房间平面图结合电路图的合作设计；设计方案交流优化修正的畅通性。 【教学准备】 为每个小组准备：设计图纸、两盏电灯（照明灯和阅读灯）、两个开光、电池（房间电源）、若干导线。 【教学过程】 一、情景导入，聚焦问题 通过本单元的学习，我们知道了怎样连接一个电路，怎样用开关控制电流的通和断。现在你能用学到的知识，模拟安装一个房间的照明电路吗？ 二、学单导学，自主实验 1.制作前，明晰设计方案。 （1）小组合作，设计一个房间的照明电路。 ①在纸上画出房间的平面图，标出书桌、床、窗户的位置。
②房间需安装两盏电灯（照明灯和阅读灯），并由两个开关分别控制。在房间平面图上标出电灯、开关的位置。 （2）班级交流，阐明小组设计的合理性，并倾听他人意见，修正和优化小组的设计方案。 （3）模拟安装照明电路。 ①画出小组设计的电路图：电池（房间电源）、两个小灯泡（两盏电灯）、两个开关各在什么位置？怎样组成一个电路？ ②按照电路图组装电路。 ③检测电路。检查电流能否顺利通过小灯泡、开关能否控制小灯泡的亮与灭、是否有使电源短路的错误连接。 （4）与其他小组进行分享。 2.制作中，围绕问题展开讨论。 （1）两盏电灯安装在什么位置比较好？怎样设计线路，可以减少导线的消耗？ （2）班级交流修正与优化设计方案中，可以从哪些角度入手进行优化？ 3.制作后，展示制作成果。 三、深入研讨，建构认识 我家房间里实际的照明电路图是怎样的，能否通过亲自观测在图纸上画出来？ 四、拓展应用，深化认识 分小组组织画图设计、模拟安装，并进行讨论交流。
课题名称：课题一手动正转控制电路的安装调试 教学目的：1.正确掌握低压熔断器、低压开关的选用、检测； 2. 正确进行手动正转控制线路装配 德育目标：培养学生勇于承认错误，正视自身的弱点和不足 教学重点：低压熔断器和低压开关的选用、检测方法 教学难点：安装和检修手动正转控制线路 教学方法：讲解法、演示法、现场实习法 课的类型：实习课 教学过程： 课前准备：1.准备实习设备、材料及教学用具； 2.检查学生出勤情况，工具及劳动保护穿戴情况； 3.集中学生注意力，准备讲授教学内容。 安全教育: 1.集体背诵安全操作规程； 2.正确使用电工工具及仪表； 3.按操作规程要求正确操作电器设备的运行。 讲授新课： 课题一手动正转控制电路的安装调试 一、低压熔断器 低压熔断器主要作短路或过载保护用，串联在被保护的线路中。线路正常工作时如同一根导线，起通路作用；当线路短路或过载时熔断器熔断，起到保护线路上其他电器设备的作用。 熔断器的结构有管式、磁插式、螺旋式、等几种。其核心部分熔体（熔丝或熔片）是用电阻率较高的易熔合金制成，如铅锡合金；或者是用截面积较小的导体制成。 熔体额定电流的选择： 1．无冲击电流的场合（如电灯、电炉）； 2．一台电动机的熔体：熔体额定电流≥电动机的起动电流÷2.5；如果电动机起动频繁，则为：熔体额定电流≥电动机的起动电流÷(1.6~2)； 3．几台电动机合用的总熔体：熔体额定电流=(1.5~2.5)×容量最大的电动机的额定电流+其余电动机的额定电流之和。
二、低压开关 刀开关又叫闸刀开关，一般用于不频繁操作的低压电路中，用作接通和切断电源，有时也用来控制小容量电动机的直接起动与停机。刀开关由闸刀（动触点）、静插座（静触点）、手柄和绝缘底板等组成。 刀开关的种类很多。按极数（刀片数）分为单极、双极和三极；按结构分为平板式和条架式；按操作方式分为直接手柄操作式、杠杆操作机构式和电动操作机构式；按转换方向分为单投和双投等。 刀开关一般与熔断器串联使用，以便在短路或过负荷时熔断器熔断而自动切断电路。 刀开关的额定电压通常为250V和500V，额定电流在1500A以下。 考虑到电机较大的起动电流，刀闸的额定电流值应如下选择：3~5倍异步电机额定电流 QF 三、手动控制线路 1、电动机手动正转的的原理 起动：合上组合开关QS→电动机M接通电源起动运行。 停止：断开组合开关QS→电动机M脱离电源停止运行。 2、手动正转控制线路的组成 由三相电源L1、L2、L3、组合开关QS、熔断器FU和三相异步电动机M构成；组合开关控制交流电动机的起动和停止，熔断器作为短路保护。 3、手动正转控制线路装配步骤 （1）检查电器元件质量并固定。 （2）正确进行布线操作。 （3）通电试车运行是否正常。 （4）安全、文明生产。
项目二照明与配电线路安装 一、教学目标 1、知识目标：掌握照明灯具的安装、照明配电板及插座的安装、室内配电线路的安装 及漏电保护器的安装训练 2、能力目标：让学生能做基本的室内电工装修等工作。 3、德育目标：培养学生正确安装室内电工布局布线等，养成良好的具有经验丰富、实践能力强的专用型人才。 二、教学方法：讲授、实训 三、教学重难点：室内布局布线，用料估算等。 四、教具：常用电工工具、各种导线、白炽灯、电能表等 五、教学内容及过程： 电气照明广泛应用于生产和生活领域中，不同场合对照明装置和线路安装的要求不同。电气照明及配电线路的安装与维修，一般包括照明灯具安装，配电板安装和配电线路敷设与检修几项内容，也是电工技术中的一项基本技能。本项目主要进行常用照明灯具的安装、照明配电板的安装、室内配电线路布线和漏电保护器安装等项技能训练。 任务1 照明灯具安装训练 1．照明灯具安装工艺要求 照明灯具安装的一般要求：各种灯具、开关、插座及所有附件，都必须安装牢固可靠，应符合规定的要求。壁灯及吸顶灯要牢固地敷设在建筑物的平面上；吊灯必须装有吊线盒，每只吊线盒一般只允许装一盏电灯（双管日光灯和特殊吊灯除外），日光灯和较大的吊灯必须采用金属链条或其他方法支持。灯具与附件的连接必须正确可靠。 照明灯控制常有下列两种基本形式： 一种是用一只单连开关控制一盏灯，其电路如图所示。接线时，开关应接在相线上，这样在开关切断后，灯头就不会带电，以保证使用和维修的安全。 另一种是用两只双连开关，在两个地方控制一盏灯，其电路如图所示。这种形式通常用 于楼梯或走廊上，在楼上楼下或走廊 两端均可控制灯的接通和断开。
电机正反转控制电路及实际接线图个人学习用 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
三相异步电动机正反转控制电路图原理及plc接线与编程 在图1是三相异步正反转控制的电路和控制，图2与3是功能与它相同的控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的. 在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。使KM1的线圈通电，开始正转运行。按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。
在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。设Y0为ON，电动机正转，这是如果想改为反转运行，可以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。 在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。 可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的短路事故。如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一个接触器的线圈通电，仍将造成三相短路事故。为了防止出现这种情况，应在PLC外部设置KM1和KM2的辅助常闭触点组成的硬件互锁电路（见图2），假设KM1的主触点被电弧熔焊，这时它与KM2线圈串联的辅助常闭触点处于断开状态，因此KM2的线圈不可能得电。 图1中的FR是作过载保护用的热继电器，异步电动机长期严重过载时，经过一定延时，热继电器的常开触点断开，常开触点闭合。其常闭触点与接触器的线圈串联，过载时接触其线圈断电，电机停止运行，起到保护作用。 有的热继电器需要手动复位，即热继电器动作后要按一下它自带的复位按钮，其触点才会恢复原状，及常开触点断开，常闭触点闭合。这种热继电器的常闭触点可以像图2那样接在PLC的输出回路,仍然与接触器的线圈串联，这反而可以节约PLC的一个输入点。 有的热继电器有复位功能，即热继电器动作后电机停止转，串接在主回路中的热继电器的原件冷却，热继电器的触点恢复原状。如果这种热断电器的常闭触点仍然接在PLC的输出回路，电机停止转动后果一段时间会因热继电器的触点恢复原状而自动重新运转，可能会造成设备和人身事故。因此有自动复位功能的热继电器的常闭触点不能接在PLC的输出回路，必须将它的触点接在PLC的输
项目二：一控一灯一插照明线路安装 能力目标： 1、学会安装灯座、开关、插座等电器元件 2、会进行木台加工及安装 3、会进行一控一灯一插照明线路布线 4、会进行一控一灯一插照明线路接线 项目使用设备： 电工实训工作台、电工工具及仪表、导线、灯座、木台、开关、插座、线夹、自攻螺钉、绝缘胶布等 项目要求： 1、学会安装灯座、开关、插座等电器元件 2、会进行木台加工及安装 3、会进行一控一灯一插照明线路布线 4、会进行一控一灯一插照明线路接线 工艺要求： 1、学会安装灯座、开关、插座等电器元件，要求合理规范，安装流畅 2、会进行木台加工及安装，要求合理规范，安装流畅 3、会进行一控一灯一插照明线路布线，要求布线合理、整体美观大方 4、会进行一控一灯一插照明线路接线，要求接线正确规范、绝缘处理到位 检测标准： 1、学会安装灯座、开关、插座等电器元件，要求合理规范，安装流畅 2、会进行木台加工及安装，要求合理规范，安装流畅 3、会进行一控一灯一插照明线路布线，要求布线合理、整体美观大方 4、会进行一控一灯一插照明线路接线，要求接线正确规范、绝缘处理到位 相关知识： 室内用白炽灯通常有吸顶式、壁式和悬吊式三种安装方式。 1、白炽灯安装的主要步骤与工艺要求。 ①木台的安装。先在准备安装挂线盒的地方打孔，预埋木枕或膨胀螺栓，然后在木台底面用电工刀刻两条槽，木台中问钻3个小孔，最后将两根电源线端头分别嵌入圆木的两条槽内，并从两边小孔穿出，通过中间小孔用木螺钉将圆木固定在木枕上。 ②挂线盒的安装。将木台上的电源线从线盒底座孔中穿出，用木螺钉将挂线盒固定在木台上，然后将电源线剥去2mm左右的绝缘层，分别旋紧在挂线盒接线柱上，并从挂线盒的接线柱上引出软线，软线的另一端接到灯座上，由于挂线螺钉不能承担灯具的白重，因此在挂线盒内应将软线打个线结，使线结卡在盒盖和线孔处，打结的方法如图2—3(a)所示。
照明电路教案 课题：一只开关控制一盏灯的安装（两课时） [教学目的] 1.认识一只开关控制一盏灯的安装的程序、要领和工艺要求，学会安装一只开关控制一盏灯的电路。 2.初步学会用万用电表检验电路。 3.通过劳动实践，进行爱护工具、注意安全的教育，逐步培养学生良好的劳动习惯。 [重点和难点] 1.开关的安装。 2.用万用电表检验电路。 3.打安全结。 [评述] 安装照明电路是一门技术，它象知识体系可分解为许多知识点一样，也可以分解为若干技术点。向学生传授一门技术，先将技术分解成一个个技术点，然后逐个传授，逐个掌握，最后组合起来，这样，可以化繁为简，保证技术教学的质量。 [课前准备] 工具、器材和教具： 自制“一灯一开关”示教板，演示操作板。 自制万用电表投影仪。 电工工具和器材。 操作示范录象片，磁性黑板。
[评析]：学生自己动手完成一件作品的时候，往往是最兴奋的时候，稍有不慎就出事故。这一提问起到安定情绪，认真思考的作用。谨慎细致的作风，是在一些关键时刻潜移默化地培养起来的。 [评析]：用万用电表演示电路检验，学生是无法看清指针摆动情况的。刘老师巧妙地将万用电表和投影仪组合起来，制作了“万用电表投影仪”，让学生在屏幕上看清万用表指针摆动情况，效果甚佳。
这份教案主要有三个做法可供同行们借鉴： 第一：把一项操作技能分解为若干个技术点，通过一个个技术点的传授，让学生学会某一项操作技能的做法。俗话说：“一口吃不成胖子”，饭要一口口吃，学习技术也要一步一步学。把一门复杂的技术分解为若干个技术点，便于学生逐个掌握。 第二：“教案”与“学案”相结合的备课方法。传统的教学方法，研究和反映教师如何教的比较多，学生如何学的常常被忽视了。劳技课要真正体现学生学习的主体地位，保证不少于三分之二的教学时间用于学生的技术操作训练，就必须在备课编写教案时，把学生的学习（训练）考虑好，在上课时真正落实好。 第三：培养（学生）小辅导员协助老师辅导的做法。目前劳技课教学一般仍以原教学班上课，面广量大，一个教师辅导五十个左右的学生，实在是件照顾不周的事。几年来。刘老师利用课外活动时间，培养了一支小辅导员队伍，开展各种兴趣学习活动，到上课时协助老师辅导同学学习，由于学生教学生易沟通，得到了较好的学习效果，同时也培养和发展了骨干学生的个性特长。
双重联锁（按钮、接触器）正反转控制电路原理图 电机双重联锁正反转控制 一、线路的运用场合Array正反转控制运用生产机械要求运动部件 能向正反两个方向运动的场合。如机床工作 台电机的前进与后退控制；万能铣床主轴的 正反转控制；圈板机的辊子的正反转；电梯、 起重机的上升与下降控制等场所。 二、控制原理分析 （1）、控制功能分析： 怎样才能实现正反转控制？为什么要 实现联锁？ 电机要实现正反转控制：将其电源的相 序中任意两相对调即可（简称换相），通常是 V相不变，将U相与W相对调，为了保证两 个接触器动作时能够可靠调换电动机的相 序，接线时应使接触器的上口接线保持一致， 在接触器的下口调相。。由于将两相相序对 调，故须确保2个KM线圈不能同时得电， 否则会发生严重的相间短路故障，因此必须 采取联锁。为安全起见，常采用按钮联锁（机 械）和接触器联锁（电气）的双重联锁正反 转控制线路（如原理图所示）；使用了（机械） 按钮联锁，即使同时按下正反转按钮，调相 用的两接触器也不可能同时得电，机械上避
免了相间短路。另外，由于应用的（电气）接触器间的联锁，所以只要其中一个接触器得电，其长闭触点（串接在对方线圈的控制线路中）就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护的电机，同时也避免在调相时相间短路造成事故，烧坏接触器。 （2）、工作原理分析： A、正转控制： 按下SB1常闭触头先断开（对KM2实现联锁） SB1常开触头闭合KM1线圈得电 KM1电机M启动连续正转工作 KM1 KM1联锁触头断开（对KM2实现联锁） B、反转控制： M失电，停止正转 SB2 按下线圈得电 SB2 KM2电机M启动连续反转工作 KM2主触头闭合 KM2联锁触头断开（对KM1实现联锁） C、停止控制： 按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转； 三、双重联锁正反转控制线路的优点
《点动正转控制电路》 一、教材分析 （一）地位和作用 本节内容选自科学出版社出版的《电机与电力拖动》项目五中任务二的第一个知识点：点动正转控制电路。本章节是在学生掌握了常用低压电器，了解了电动机基本控制电路的安装步骤的基础上接触的第一个完整的电路图，起到了承上启下的作用，学好本项目，为以后分析安装复杂电路进行了铺垫，在正本书中有着重要的地位。（二）教学目标 1、知识目标 （1）学会绘制、识读电气控制电路的电路图、接线图和布置图。（2）熟悉三项异步电动机的结构和铭牌数据。 （3）掌握点动正转控制电路的工作原理。 2、技能目标 熟悉电动机控制线路的一般安装步骤，学会安装点动正转控制电路。 3、情感目标 在学习过程中,培养学生学会合作,形成竞争意识,养成严谨求实的科学态度. （二）教学重难点 1、教学重点 学会绘制、识读电气控制线路的电路图、布置图和接线图。 2、教学难点 熟悉电动机控制电路的一般安装步骤，学会安装点动正转控制电路。 二、教法与学法 1、学情分析 我们面对的是中职学校的学生,这些学生普遍存在着学习基础较差、抽象思维薄弱、有厌学情绪，学习主动性不高的情况，但同时他
们对实验,自己动手操作,日常生活中发生的事例比较感兴趣。 2、教学方法 多媒体教学法、项目教学法 3、教学设计 结合学生的学习能力和基础，我将点动安排三课时来完成，第一课时讲解点动的基本内容，通过复习低压电器和电动机基本控制电路的安装步骤引起学生的注意，在通过例题的演示，讲解点动控制的原理，让学生自主讨论，在综合学生的讨论结果引导出最适合的接线方案。在后两个课时中通过练习进一步让学生理解、掌握实训步骤和接线要求。同时老师巡回指导，结合实际指导学生。 4、教学策略: 本课以老师讲解为主，学生分组讨论、主动思考为辅，教师启发引导为辅来组织课堂教学，在讲解中分成图形分析，工艺分析和实际操作三个部分完成,将学生分成小组讨论, 由学生自主讨论接线的方法,同学自主设计方案,选择布线走向,讨论出最佳接线方式和方法，充分体现师生互动的教学模式，增强师生间的交流，充分调动学生的学习积极性和主观能动性，突出学生的主体地位。 三、教学过程
思路讲解过程中，采取任务驱动的方式，一步一步的进行教学，学生实操接线过程中，跟踪、巡回辅导，发现问题及时解决，师生之间相互交流，从而提高的调动学生学习热情。 教学环节教学内容教师活动 学生活 动 设计 意图 组织教学1、清点班级人数， 2、准备好安装元件。 备好设备和 教具 安静就 坐 营造良 好的课 堂氛围 课 前 准 备 （5分钟）1、分好小组（6组） 2、分发电工工具 3、准备好元件、器材等 4、强调安全规范 总指挥，安排 好所要准备的元 件、器材等。 领取工 具及电气元 件、器材等 小组共 同合作，互 助互学，提 高学生对 学习兴趣。 情 景 引 入 （3分钟）引入：生活中楼宇灯控制。 教师，从实际 生活中引入并进行 分析，从而引出本 节课的教学内容。 通过观 查、思考，给 学生感官的 认识，设疑： 如何实现这 样的功能 引入生 活中的实 例、演示， 提高学生 学习兴趣， 从而调动 学生积极 性。 确立1、原理图及结构 展示双控照明 电路原理图 观察、思考电 气图结构，分 析各元件在
任 务 （5分钟） 学生分析原理 图结构及相应元件 作用 电路中所起 的作用 在教师 的引导下，分 析电路工作 原理。 提高学 生的总结 归纳能力。 落实知识 目标。 实 施 任 务 （50分钟） 任务一：元件检查，安装元件（5分 钟） 任务二：实际操作，巡回指导（40分 钟） 学生在操作过程中，出现的问题 加以纠正与指导。 任务三：线路调试，通电运行（5分 钟） 指导学生安装 元件情况及检查元 原件好坏的方法 课堂中巡回指 导学生操作情况， 指出在过程中出色 的地方及存在的不 足。 引导学生掌握 电路调试的步骤和 方法 小组合 作，利用万用 表检查元件 好坏，并用电 工工具安装 （固定）元 件。 学生采 取小组合作 方式，根据双 控照明电路 原理图进行 安装接线。 教师引 导提示，学 生动手操 作，加强学 生的动手 操作能力。 教师引 导提示，学 生动手操 作，加强学 生的动手 操作能力。 通过学生 动手操作 顺利突破 重点、难 点。
《“一控一灯”照明电路的检测》教学设计 上海市浦东教育研究院许克潮 教材分析 本堂课内容根据科教版八年级劳技教材第27页-31页的相关内容改编而成。我把教材中照明电路的基本内容加工处理成电路安装、电路检测和电路保护三大部分，第一部分是怎么安装？解决器材认识、工具使用、电路识读问题；第二部分是安装得怎么样？解决电路分析、检测过程、多用表判断（通路、断路、短路）问题；第三部分是怎么保护电路？解决短路、过载的预防（漏电保护器、熔断器）问题。三大部分是一个有机的整体，形成一定的梯度，后一个部分要以前一部分的知识、技能为基础。本堂课正处在中间，具有承前启后、继往开来的作用，因此在知识的深度和操作的难度上都要有增有减，恰如其分。 顺便说一下，教材里有两处不妥：一处是第28页图1-54欧姆调零的手势，两根表棒应由左手来捏，腾出右手去旋转调节旋钮；另一处是图1-52的机械调零，有点多此一举。本来多用表出厂前都已调好，无需重新调试；且机械调零的有无跟后面的选择量程毫无关系，请教师们注意。 学情分析 教师的任务是帮助学生将复杂问题简单化。八年级学生形象思维日趋完善，逻辑思维逐渐形成，对电的知识有了一定的了解，部分同学特别是男孩对电工操作有很大的兴趣，要充分利用好这一资源。在方法上，可用数理分析和比喻类推相结合的方法，比如在分析通路（正常）、短路、断路时，可引导他们用数学概念来理解：短路就是没电阻（0刻度）、断路就是电阻很大（∞刻度）、通路就是有一点电阻（实际上是灯泡的）；有些比较抽象的知识，如短路是电流增大几十倍导致的，可用滔滔长江水涌入小河浜造成洪水泛滥来比喻。此外要加强安全教育即“两纲”之一的生命教育，使学生在学习电工之初就养成一个良好的用电习惯。
第二单元电路 第8课时模拟安装照明电路 【教学目标】 科学概念目标 1.一个简单电路的构成需要电池、导线、灯泡等元件。 2.开关可以控制电流的通和断。 科学探究目标 1.设计房间照明电路，根据设计图纸完成制作。 2.根据同学的建议修改设计图，进行反思和完善。 3.经历过程设计全过程明确问题、确定方案、设计制作﹑改进完善。 科学态度目标 1.乐于倾听和表达设计的的想法。 2.乐于将所学的电路知识应用到实践中。 科学、技术、社会与环境目标 针对一个具体的任务﹐按照设计的基本步骤来完成指定的任务。 【教学重点】 经历设计全过程明确问题﹑确定方案、设计制作﹑改进完善﹔并学会将所学知识应用到科学实践中。 【教学难点】 房间平面图结合电路图的合作设计；设计方案交流优化修正的畅通性。 【教学准备】 为每个小组准备：设计图纸、两盏电灯（照明灯和阅读灯）、两个开光、电池（房间电源）、若干导线。 【教学过程】 一、情景导入，聚焦问题 通过本单元的学习，我们知道了怎样连接一个电路，怎样用开关控制电流的通和断。现在你能用学到的知识，模拟安装一个房间的照明电路吗？ 二、学单导学，自主实验 1.制作前，明晰设计方案。 （1）小组合作，设计一个房间的照明电路。
①在纸上画出房间的平面图，标出书桌、床、窗户的位置。 ②房间需安装两盏电灯（照明灯和阅读灯），并由两个开关分别控制。在房间平面图上 标出电灯、开关的位置。 （2）班级交流，阐明小组设计的合理性，并倾听他人意见，修正和优化小组的设计方案。 （3）模拟安装照明电路。 ①画出小组设计的电路图：电池（房间电源）、两个小灯泡（两盏电灯）、两个开关各 在什么位置？怎样组成一个电路？ ②按照电路图组装电路。 ③检测电路。检查电流能否顺利通过小灯泡、开关能否控制小灯泡的亮与灭、是否有 使电源短路的错误连接。 （4）与其他小组进行分享。 2.制作中，围绕问题展开讨论。 （1）两盏电灯安装在什么位置比较好？怎样设计线路，可以减少导线的消耗？ （2）班级交流修正与优化设计方案中，可以从哪些角度入手进行优化？ 3.制作后，展示制作成果。 三、深入研讨，建构认识 我家房间里实际的照明电路图是怎样的，能否通过亲自观测在图纸上画出来？四、拓展应用，深化认识 分小组组织画图设计、模拟安装，并进行讨论交流。 【板书设计】 模拟安装照明电路 方法：设计图纸→交流→设计方案→模拟安装→分享成果→测评展示 【教学反思】 模拟安装照明电路是一堂工程与技术的课，本课的核心是关注“设计”，设计是贯穿课堂始末的一件工作，包括基于经验的设计、基于交流的设计、基于制作的设计、基于展示的设计四个过程。教学中，教师要围绕设计做足方案，方能提升教学思维品质。
[电工]双重联锁正反转控制线路安装 2005-10-31 生产实习课教案 课题名称总课题：双重联锁 正反转控制线路 授 课主要 内容 1、控制原理分析 2、工作原理分析 3、安装接线 授 课 课 时 18 h 需 用 课 日 3 天 分课题： 按钮联锁与接触器联锁 起 止 日 期 9.1-9.3 课题要求 技术理 论知识 线路运用场合、控制原理、工作原理、正确使用控制按钮实际技 术操作 双重联锁正反转控制线路安装接线 设备、工、 刃量具准备 一字及十字螺丝刀、电笔、尖嘴钳、剥线钳、电动机材料 准备 转换开关、熔断器、接触器、热继电器、按钮、端子排； BVV-2.5mm2、BVV-1mm2、BVV-1mm2接地线示范操 作准备 线耳的制作示范、接线技巧的示范 产品名称 是否 生 产产 品 图 号 件 数 定额工时 余（缺） 工时安排 备注 工 人 学 生 合 计 否
课题实习结束小结 1、正反转控制线路的运用场合 2、正反转控制原理 3、双重联锁正反转控制线路工作原理 4、线路安装接线情况总结 5、通电试验情况总结 分课题： 按钮联锁正反转控制线路 图2—12 按钮联锁正反转控制电路图 图2-12 按钮联锁正反转控制电路图 接触器联锁正反转控制线路
双重联锁正反转控制线路 元件安装图
元件明细表 序号代号名称型号规格 数 量 1 M 三相异步电 机 Y112M-4 4kW、380V、△接法、8.8A、1440r/min 1 2 QS 组合开关HZ10-25/ 3 三极、25A 1 3 FU1 熔断器RL1-60/25 500V、60A、配熔体25A 3 4 FU2 熔断器RL1-15/2 500V、15A、配熔体2A 2 5 KM1、 KM2 接触器CJ10-10 10A、线圈电压380V 2 6 FR 热继电器JR16-20/3 三极、20A、整定电流8.8A 1 7 SB1-SB3 按钮LA10-3H 保护式、380V、5A、按钮数3位 1 8 XT 接线端子排JX2-1015 380V、10A、15节 1 安装工艺要求 1、元件安装工艺 安装牢固、排列整齐 2、布线工艺
唐山劳动技师学院电气工程系《电工一体化基础模块》教案 2011-2012学年度第二学期 课程类型理实一体化课程 授课班级11G 高电 授课教师杨彦魁吴信科 2012 年3月1日 理实一体化教案首页 教学 任课教师杨彦魁 审阅孟令东授课时数 基础模块 吴信科 模块 教学 演示法练习法启发法项目教学法理论课时2讲授法 方法 教学 多媒体教学变频实训台实训课时2媒体 基本 中国劳动社会保障出版社合计课时4《变频技术及应用》 教材 授课 班级 授课 时间 1．知识目标：掌握楼梯双控灯照明线路的安装及调试。 教学 目标 2．能力目标：培养学生接受新知识的理解能力以及实际动手能力。
3．素质目标：培养学生主动探索、创新精神；。 本节课主要介绍楼梯双控灯照明线路的控制原理，线管配线的工艺要求及常用照明设备的安装工艺要求，并且采用线管配线的安装方式对楼梯双控灯照明线路进教学行安装及调试。 楼梯双控照明线路的工作原理容易理解，但是双联开关的灵活应用分析需要重点介绍；采用线管配线的安装方式对双控灯进行安装与调试是本节课的重点，要充分利用多媒体、图片，并通过课堂练习，教师引导启发、学生总结的方法，使学生掌握。 教学 线管配线的工艺及灵活应用双控开关正确安装、调试双控照明线路 重点 教学 开关的种类及应用 难点 教案 该课题内容较多，一体化教学，需十四课时完成，后两课时为学生实验时间。 说明 1．组织教学1．组织教学1 2．复习旧课5′ 教学2．创设情境3．引入新课4′ 4．讲授新课、模仿练习164′ 设计 3．复习旧课5．归纳总结5′ 6．布置作业1′4．引入新课7．板书设计
三相异步电动机正反转控制电路图原理讲解 在图1是三相异步电动机正反转控制的主电路 和继电器控制电路图，图2与3是功能与它相同的PLC控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器。 在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。按下正转起动按钮SB2，X0变为ON，其常开触点接通，Y0的线圈“得电”并自保持，使KM1的线圈通电，电机开始正转运行。按下停止按钮SB1，X2变为ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。
在梯形图中，将Y0和Y1的常闭触点分别与对方的线圈串联，可以保证它们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮联锁”，即将反转起动按钮X1的常闭触点与控制正转的Y0的线圈串联，将正转起动按钮X0的常闭触点与控制反转的Y1的线圈串联。设Y0为ON，电动机正转，这时如果想改为反转运行，可以不按停止按钮SB1，直接按反转起动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的常开触点接通，使Y1的线圈“得电”，电机由正转变为反转。 梯形图中的互锁和按钮联锁电路只能保证输出模块中与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。由于切换过程中电感的延时作用，可能会出现一个接触器还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。可以用正反转切换时的延时来解决这一问题，但是这一方案会增加编程的工作量，也不能解决不述的接触器触点故障引起的电源短路事故。如果因主电路电流过大或接触器质量
教学内容 任务和目的： 懂得安全用电；学习常用电工工具和仪表的使用；掌握家庭照明电路的设计、安装、调试与检修。通过照明电路的安装实践，让学生掌握最基本的电工技能。
第一讲、安全用电常识 一、有关人体触电的知识 1、触电的种类和方式 （1）触电种类：电击和电伤 （2）触电方式：单相触电、两相触电、跨步电压触电、悬浮电压触电 2、人体短时间内能承受的允许电流及安全电压值 （1）男性9mA、女性6mA （2）不同场合选用不同的安全电压等级36V 、24V 、12V 、6V 人体电阻通常1——100KΩ，在潮湿及出汗情况下会降至800Ω。 3、停电工作的安全常识 （1）检查是否断开所有电源 （2）进行操作前的验电 （3）在开关上悬挂“禁止合闸，有人工作”的警告牌 （4）在可能送电的线路上装接接地线 4、触电急救 （1）在保证施救者不触电的前提下，让触电者尽快脱离电源；若发生高压触电，应立即告知有关部门停电 （2）触电救护：口对口人工呼吸法适用于呼吸微弱、有心跳的触电者。病人仰卧头后仰；清理口鼻腔，松扣、解衣，捏鼻吹气；吹气适量，排气时口鼻通畅；吹2S停3S，每5S 一次。胸外挤压法适用于有呼吸、心跳微弱或停止的触电者。病人仰卧，松扣、解衣、手掌根用力下按，压力要轻重适当，慢慢下压，突然放开，1S一次。对既无呼吸也无心跳的触电者应两种方法并用。先吹气2次，再做胸外挤压15次，以后交替进行。 5、防雷常识 （1）在户外遇到雷雨时：行走时雨伞不要举得过高；若是几个人不得手拉手；不要乘坐敞篷车或骑自行车；避雨时不要停留在易受雷击的地方，如大树、高墙下、山顶、河边等（2）雷雨时在室内：关好门窗；离开室内的导线和铁管等；离开厨房和浴池等潮湿的场所；不要使用家用电器；等等 二、安全操作规程、几点补充 （一）安全操作规程 （二）几点补充 1、上实践课前不准饮酒，训练室内不准吸烟； 2、在训练室内一律不准穿拖鞋； 3、在训练室内不准打闹嬉戏，要严肃劳动纪律； 4、不准带电作业，在进行线路安装前要断开电源开关确认停电后方可进行； 5、线路完成后经老师检查批准后方可送电调试，先闭合电源开关，再闭合负载开关，最后闭合灯开关。 6、线路故障检修时必须先断电，先断开负载开关，再断开电源开关； 7、断开或闭合开关时千万要注意，要单手操作，手指不要触及接线端子裸露部位！ 三、工具、仪表和器件的认识：ppt. 四、其他注意事项： 1、台位安排 2、工具和器件验收及保管
