专业定做各种双筒滤油器
中石达过滤器公司简介：
我公司专业生产液压油过滤器系列，国标过滤器系列产品：吸油过滤器（WF、WU、XU 系列）、回油过滤器（RF、RFA、RFB、XNL、QYL、DRLF系列）、双筒过滤器（SDRLF、SGF、SLLF、SMF、SRFA、SZU系列）、管路过滤器（PLF、LMT、ZU-H、QU-H、GU-H、ZU-A、QU-A、SGF、CWU、CGQ系列）、阀块安装式过滤器（DF、DFB系列），Y型管路过滤器，蓝式过滤器、各种国标滤芯。支持定做各种非标过滤器滤芯坚如磐石，达成所至!我们将一如既往地为新老客户提供优质服务，为推进液压系统过滤器产业的发展做出自己的贡献。
专业定做各种液压滤芯
新乡市中石达过滤器有限公司
一、公司简介
新乡市中石达过滤器有限公司，是一家集科研、生产.销售、服务为一体的大型股份制企业，坐落于豫北地区最大的滤芯、滤清器生产基地新乡市经济技术开发区，占地面积300亩，是新乡市人民政府规划定点的过滤与分离行业专业园区。
我公司主要从事液压油过滤与分离技术研究，并与各大设计研究院以及大专院校建立了兄弟般的全面合作关系，专业生产液压油过滤器、滤芯、滤油机、除尘净化滤芯、滤清器、检测设备及液压元件等，产品达上万种。公司已全面通过ISO9001：2002国际质量管理体系认证。
经过多年的努力，凭借公司过硬的质量和良好的信誉，公司已在国内与众多生产厂家建立了长期、稳定的供货关系，这些行业涵盖了炼钢、炼铁、工程机械、彩管、舰船制造业、坦克、装甲车、纺织、冰箱、空调、汽车制造、摩托车制造、发电、煤矿、石化、制药、重型机械、卷烟、化肥等众多的行业。目前我们已与中国最大的造纸企业—玖龙纸业、中国最大的风能电力系统公司—维斯塔斯风力系统(中国)有限公司、斯凯孚集团的合资子公司中国SKF铁路轴承有限公司、三一重工集团有限公司、天钢、柳钢、湖南涟钢、安阳钢铁、九江发电厂，龙潭发电厂，天津国电、航空部国营第134厂、中国船舶重工集团公司、长春新大石油集团、神华集团等建立了牢固的业务关系，对钢铁行业的过滤系统、过滤器及滤芯有充分的了解和完善的技术资料。
二、主要产品
我公司主要产品有：国标过滤器、替代滤芯、滤油机、精密滤芯、滤清器、液压元件等液压设备。

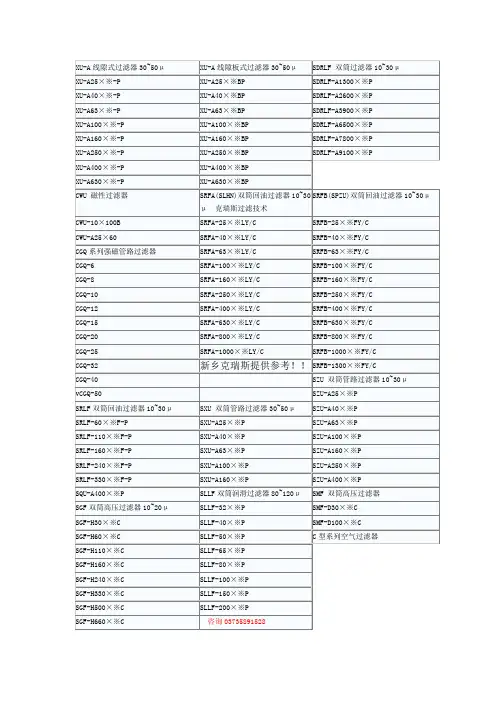

液压油过滤器系列：吸油过滤器（WF、WU、XU系列）、回油过滤器（RF、RFA、RFB、XNL、QYL、DRLF系列）、双筒过滤器（SDRLF、SGF、SLLF、SMF、SRFA、SZU系列）、管路过滤器（PLF、LMT、ZU-H、QU-H、GU-H、ZU-A、QU-A、SGF、CWU、CGQ系列）、阀块安装式过滤器（DF、DFB系列），Y型管路过滤器，蓝式过滤器等。
替代进口滤芯系列：PALL（颇尔）；HYDAC（贺德克）；MAHLE（玛勒）；PARKER(派克）；ARGO （雅歌）；FILTREC(富卓）；STAUFF(西德福）；VICKERS(威格士）；EPPENSTEINER(EPE)；TAISEI KOGYO(大生）；INTERORMEN(英德诺曼）；MANN（曼）；DONALDSON(唐纳森）；HY-PRO（海普洛）；MP-FILTRI （翡翠）公司过滤器、滤芯系列，等500余种品牌65000余种型号滤芯配套与互换，是世界最齐全的互换滤芯品牌之一，常用规格型号我公司均备有现货。
滤油机系列：便移式滤油机LYC-A系列、高效真空滤油机ZLYC系列、箱式移动滤油机LYC-C 系列、便携式滤油机BLYJ系列、高粘度滤油机GLYC系列、聚结脱水滤油机LYC-J系列、高精度滤油机LYC-B系列、高固含量滤油机LYC-G、LY系列板框滤油机等。
工程机械滤芯系列：加腾、小松滤芯、CAT卡特、日立、沃尔沃、现代、山斗大宇、住友、神钢、弗列加、帕金斯、MANN、康明斯。利勃海尔、三菱、五十铃、福特、斯太尔、双龙、欧曼、奔驰、红岩大康、奥威、解放、奥龙等。
煤矿滤芯系列：先导滤芯，煤矿油滤芯、反冲洗滤芯过滤器，水喷雾过滤器，底阀滤芯，液压泵站滤芯，透气滤芯，卸载阀过滤器滤芯，DBT，JOY进口液压支架，KAMAT，BMI（雷波）液压泵站配套滤芯
精密滤芯系列：美国汉克森滤芯，日本好利旺，SMC，台湾石大RECHNOLAB，嘉美，德国先达，多明尼克汉德，帕克，阿特拉斯，德国Ultrafilter等。
液压附件系列：油箱清洁、HF系列微型高压软管接头总、PT系列微型高压测压接头、KF型压力表开关、PTB系列测压装置、测压软管与测压接头、液压球阀、液位继电器、XYW、YWZ、CYW 液位计，LKSI液位控制指示器，YK液位指示器，YKJD液位控制继电器。
三、经营管理
中石达精神一脉相传。在中石达的企业文化中，有着深厚的中石达文化底蕴，公司将“一诺千金”作为企业文化的核心内容，兑现自己的承诺，以“诚信”作为公司事业发展的基础，“国际品质，本土价位”是我们的宗旨。
公司注重对人才的培养，每年组织员工培训次数达一百余次，同时还分批将中层以上的干部送到日本和韩国学习先进的管理经验。优秀的团队为用户提供可靠的，优质的产品，使中石达成为卓越的行业先行者。
四、企业荣誉
中石达以航空技术为指导，采用航空产品生产的工艺和先进技术，为全国工程行业三十多个厂家配套生产各种过滤器总成及滤芯，还为多家进口设厂商备配件进行国产化生产。公司技术力量雄厚，能满足国内外广大主机厂家的技术要求，并可以独立对配套的产品进行方案设计、产品制造、安装测试。产品已销往二十多个省市，为装载机行业配套面达到95%，主要厂家有：山东山工龙工（福建）龙工（上海）中国厦工、广西柳工徐工成工中国一拖郑州宇通宜工等。为叉车行业厂家配套生产达到行业65%，并为一大批进口工程机械主机厂商件生产配套各种过滤器，为国家节约大量外汇，得到广大配套厂家的一致好评。
五、公司愿景
随着我国扩大内需政策的逐步深入，加快民生工程、基础设施、生态环境建设等工作都全面启动，核电、石化、钢铁、电力等基础建设将是拉动内需的杠杆，公司根据国家的发展状况以及自身的实际情况，制定了十年发展规划，自筹资金兴建“年产50万套液压过滤器产品项目”，使液压过滤器产品年产量达到世界领先地位。
中石达将以优良的产品，优质的服务，与您共创未来！
