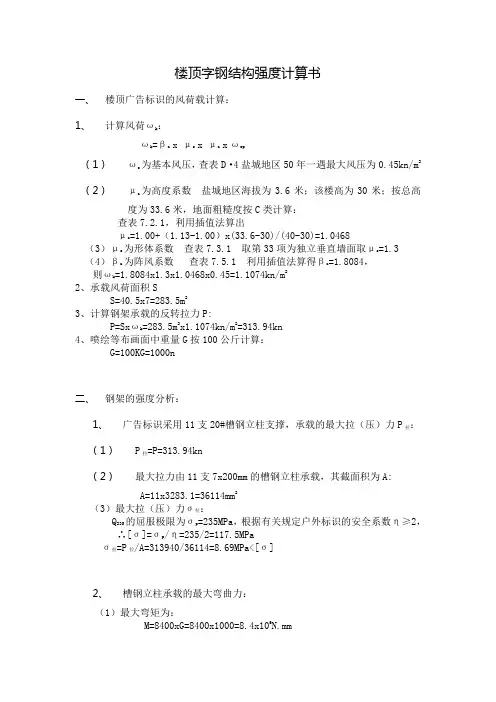

楼顶字钢结构强度计算书
1、 楼顶广告标识的风荷载计算：
1、 计算风荷ωk：
ωk=βz x μs x μz xωop
（1） ωo为基本风压，查表D·4盐城地区50年一遇最大风压
为0.45kn/m2
（2） μz为高度系数 盐城地区海拔为3.6米；该楼高为30
米；按总高度为33.6米，地面粗糙度按C类计算： 查表7.2.1，利用插值法算出
μz=1.00+（1.13-1.00）x(33.6-30)/(40-30)=1.0468
（3）μs为形体系数 查表7.3.1 取第33项为独立垂直墙面取
μs=1.3
（4）βz为阵风系数 查表7.5.1 利用插值法算得βz=1.8084，则ωk=1.8084x1.3x1.0468x0.45=1.1074kn/m2
2、承载风荷面积S
S=40.5x7=283.5m2
3、计算钢架承载的反转拉力P:
P=Sxωk=283.5m2x1.1074kn/m2=313.94kn
4、喷绘等布画面中重量G按100公斤计算：
G=100KG=1000n
2、 钢架的强度分析：
1、 广告标识采用11支20#槽钢立柱支撑，承载的最大拉
（压）力P拉：
（1） P拉=P=313.94kn
（2） 最大拉力由11支7x200mm的槽钢立柱承载，其截面积
为A:
A=11x3283.1=36114mm2
（3）最大拉（压）力σ拉：
Q235的屈服极限为σp=235MPa，根据有关规定户外标识的安全系数η≥2，
∴[σ]=σp/η=235/2=117.5MPa
σ拉=P拉/A=313940/36114=8.69MPa<[σ]
2、 槽钢立柱承载的最大弯曲力：
（1）最大弯矩为：
M=8400xG=8400x1000=8.4x106N.mm
（2）槽钢立柱的抗弯截面模量W：
W=11x253003=2.783x106mm3
(3)槽钢立柱承载的最大弯曲应力σw：
σw=M/W=8.4x106N.mm/2.783x106mm3=3.018MPa<[σ]
(4)槽钢立柱拉完组合应力σ：
σ=σ拉+σw=8.69+3.018=11.708MPa<[σ]
3、 结论：在风荷和自重的作用下，槽钢立柱的拉（压）和弯
曲应力远远小于材料的许用应力，立柱之间采用5#连接，
可以保证结构的稳定性，所以楼顶广告标识及其钢架是安
全可靠的。
3、 楼板荷载安全计算：钢架自重为18500kg，钢架所承受风荷为
31394kg，楼板总承重为49894kg。
本建筑为新建建筑，按国家标准楼板平均载荷值取250kg/平方,楼板负荷面积为41x6.6=270.6m2,其平均负荷为184kg/平方,是安全可靠的。
上海金泛斯标识有限公司
2012.6.4
蓝湖温泉经营配套改造工程 钢 结 构 雨 棚 施 工 方 案 深圳市建侨设计装饰工程有限公司 2015年9月1日
目录 一、工程概况 (2) 二、编制依据 (2) 三、施工准备 (2) 四、施工方法 (3) 五、成品保护 (5) 六、质量控制重点 (6) 七、施工安全措施 (7)
一、工程概况 本工程为蓝湖温泉经营配套改造工程，其中一层北侧入口处设钢结构雨棚，为提高施工工程质量，保证工程的顺利进行，特制定钢结构雨棚施工方案如下。 二、编制依据 1、根据图纸设计要求及说明； 2、《普通碳素钢技术条件》（GB/T700）； 3、《建筑钢结构焊接技术规程》； 4、《钢结构工程施工及验收规范》（GB50205-95）。 三、施工准备 （一）材料准备 1、材料管理 a、所采购的材料必须有材质证明书，并应符合设计要求。 b、材料入库时，要认真检测尺寸并验收其供货质量，严格执行材 料入库和领出制度。 2、构件检验及资料验收 对进入现场的构件的主要几何尺寸进行复检，要明确构件是否符合安装条件，防止由于构件的缺陷影响质量、进度。对于尺寸偏差超过规范要求的构件退回制造厂家，必须保证结构上使用的构件全部合格。 对进入现场的构件必须带有制作厂家的钢材材质证明、产品质量合格证书、制作过程中用到的各种辅料的合格证和质量证明书，每项资料和
构件必须符合本工程所规定的质量要求。 3、现场构件的防护 a、构件卸车应小心，防止损坏，构件之间防止互相碰撞挤压。 b、如果发现构件在运输过程中涂层有损坏及时通知制作单位进行 处理。 c、吊装前应将构件表面上的油污、泥沙和灰尘等清理干净。 4、现场构件的堆放 因现场场地比较狭小，工期紧张，本工程钢构件进场后按指定的场地码放整齐。 5、人员准备 所有参加施工的人员必须持有身份证、上岗证等相关证件，工程施工用工必须符合劳动法有关规定。 （二）作业条件 1、雨篷施工方案经监理、建设单位审批合格。 2、钢结构施工所需材料已到现场，并经验收合格。 3、测量放线完毕，并经验收合格。 4、脚手架按照搭设方案搭设完毕。 5、预埋件经隐蔽检查合格。 四、施工方法 1、测量放线 首先复核结构的尺寸是否准确，如出现偏差及时通知监理、建设单位，共同研讨解决方案。 结构无偏差的情况下，放控制线及埋件中心线，检查预埋件的位
多 高 层 钢 结 构 住 宅 方案设计
1、工程概况 1.1工程名称：雅居乐多高层钢结构住宅； 1.2建设地点：东莞市区某地； 1.3工程概况：场地大小为30m×30m，8～12层，建筑总高度不超过40m，室内外高差为0.3m，设计使用年限为50年； 1.4基本风压：0ω=0.8kN/m2，地面粗糙程度为C类； 1.5抗震要求：抗震设防类别为丙类，抗震设防烈度为8度，Ⅱ类场地土，设计地震分组为第一组。 2、场地土层情况 表2-1 场地土层情况 3 3.1建筑布置 3.1.1首层建筑平面图 如下图3-1所示，首层平面设计为大空间的形式，可以用此空间做为店面，即商住两用住宅。中间设计为过道、楼梯和电梯。由过道和墙把首层建筑分开为四个大空间，作为四爿店。由于商业的要求，首层平面将进行比较豪华的装修，例如钢柱将外包为方柱，而墙也做成玻璃幕墙与装饰墙混合的形式。此外，门也将用比较好看的旋转门，以吸引顾客。
图 3-1 首层建筑平面图 3.1.2标准层平面图 如下图3-2所示，标准层平面设计为商品房，以中间两墙为分隔墙，分为四户。朝北两户面积较小，内设一个客厅，四个卧室，两个卫生间，一个厨房，一个阳台（左右侧阳台以一墙分开）。而朝南两户面积较大，内设一个客厅，五个卧室，一个书房，一个厨房，两个卫生间，一个杂物间，一个独立阳台。此外，左右两户为于中间墙对称。
图 3-2 标准层平面图 3.1.3顶层平面图 如下图3-3所示，顶层设计为空旷的天台，外围有1.2m的女儿墙，屋檐外挑500mm。
图3-3 顶层平面图
3.1.4剖面图 图3-4 剖面图1

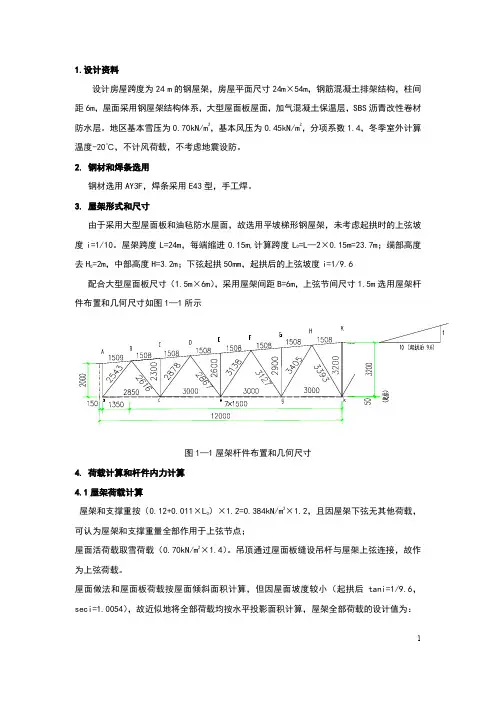

第一章：设计资料 某单跨单层厂房，跨度L＝24m，长度54m，柱距6m，厂房内无吊车、无振动设备，屋架铰接于混凝土柱上，屋面采用1.5*6.0m太空轻质大型屋面板。钢材采用Q235－BF，焊条采用E43型，手工焊。柱网布置如图2.1所示，杆件容许长度比：屋架压杆【λ】＝150 屋架拉杆【λ】＝350。 第二章：结构形式与布置 2.1 柱网布置 图2.1 柱网布置图 2.2屋架形式及几何尺寸 由于采用大型屋面板和油毡防水屋面，故选用平坡梯形钢屋架，未考虑起拱时的上弦坡度i＝1/10。屋架跨度l＝24m，每端支座缩进0.15m，计算跨度l0＝l－2*0.15m＝23.7m；端部高度取H0＝2m，中部高度H ＝3.2m；起拱按f＝l0/500，取50mm，起拱后的上弦坡度为1/9.6。 配合大型屋面板尺寸（1.5*6m），采用钢屋架间距B＝6m，上弦节间尺寸1.5m。选用屋架的杆件布置和尺寸如施工图所示。
图2.2 屋架的杆件尺寸 2.3支撑布置 由于房屋较短，仅在房屋两端5.5m开间内布置上、下弦横向水平支撑以及两端和中央垂直支撑，不设纵向水平支撑。中间各屋架用系杆联系，上下弦各在两端和中央设3道系杆，其中上弦屋脊处与下弦支座共三道为刚性系杆。所有屋架采用统一规格，但因支撑孔和支撑连接板的不同分为三个编号：中部6榀为WJ1a ,设6道系杆的连接板，端部第2榀为WJ1b，需另加横向水平支撑的的连接螺栓孔和支撑横杆连接板；端部榀（共两榀）为WJ1c。 图2.3 上弦平面
12 1 2 1---1 2---2 图2.3下弦平面与剖面 第三章：荷载计算及杆件内力计算 3.1屋架荷载计算 表3.1 屋架荷载计算表 3.2屋架杆件内力系数 屋架上弦左半跨单位节点荷载作用下的杆件内力系数经计算如图所示。屋架上弦左半跨单位节点荷载、右半跨单位节点荷载、全跨单位节点荷载作用下的屋架左半跨杆件的内力
雨棚设计 13.1雨篷的荷载作用说明 雨篷承受的荷载包括：自重、风荷载、雪荷载以及活荷载。 (1)自重：包括面板、杆件、连接件、附件等的自重，可以按照500N/m2估算： (2)风荷载：是垂直作用于雨篷表面的荷载，按GB50009采用； (3)雪荷载：是指雨篷水平投影面上的雪荷载，按GB50009采用； (4)活荷载：是指雨篷水平投影面上的活荷载，按GB50009，可按500N/m2采用； A：考虑正风压时： a.当永久荷载起控制作用的时 SA+=1.35Gk+0.6×1.4wk+0.7×1.4Sk B：考虑负风压时： 按下面公式进行荷载组合： SA-=1.0Gk+1.4wk 13.1.1风荷载标准值计算 (1)计算龙骨构件的风荷载标准值： 龙骨构件的从属面积：
A=5.18×1.525=7.8995m2 LogA=0.898 μsA1+(A)=μs1+(1)+[μs1+(25)-μs1+(1)]logA/1.4 =0.5 μsA1-(A)=μs1-(1)+[μs1-(25)-μs1-(1)]logA/1.4 =1.487 wkA+=βgzμzμsA1+w0 =1.7×1×0.5×0.0004 =0.00034MPa wkA-=βgzμzμsA1-w0 =1.7×1×1.487×0.0004 =0.001011MPa (2)计算面板部分的风荷载标准值： μsB1+(A)=0.5 μsB1-(A)=2 wkB+=βgzμzμsB1+w0 =1.7×1×0.5×0.0004 =0.00034MPa wkB-=βgzμzμsB1-w0 =1.7×1×2×0.0004 =0.00136MPa 13.1.2风荷载设计值计算 wA+=1.4×wkA+ =1.4×0.00034 =0.000476MPa wA-=1.4×wkA- =1.4×0.001011 =0.001415MPa
钢结构雨篷设计计算书 1基本参数 1.1雨篷所在地区： 苏州地区； 1.2地面粗糙度分类等级： 按《建筑结构荷载规范》(GB50009-2012) A类：指近海海面和海岛、海岸、湖岸及沙漠地区； B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； C类：指有密集建筑群的城市市区； D类：指有密集建筑群且房屋较高的城市市区； 依照上面分类标准，本工程按B类地形考虑。 2雨篷荷载计算 2.1玻璃雨篷的荷载作用说明： 玻璃雨篷承受的荷载包括：自重、风荷载、雪荷载以及活荷载。 (1)自重：包括玻璃、连接件、附件等的自重，可以按照400N/m2估算： (2)风荷载：是垂直作用于雨篷表面的荷载，按GB50009采用； (3)雪荷载：是指雨篷水平投影面上的雪荷载，按GB50009采用； (4)活荷载：是指雨篷水平投影面上的活荷载，按GB50009，可按500N/m2采用； 在实际工程的雨篷结构计算中，对上面的几种荷载，考虑最不利组合，有下面几种方式，取用其最大值： A：考虑正风压时： a.当永久荷载起控制作用的时候，按下面公式进行荷载组合： S k+=1.35G k +0.6×1.4w k +0.7×1.4S k (或Q k ) b.当永久荷载不起控制作用的时候，按下面公式进行荷载组合： S k+=1.2G k +1.4×w k +0.7×1.4S k (或Q k ) B：考虑负风压时： 按下面公式进行荷载组合： S k-=1.0G k +1.4w k
2.2风荷载标准值计算： 按建筑结构荷载规范(GB50009-2012)计算： w k+=β gz μ z μ s1+ w ……7.1.1-2[GB50009-2012 2006年版] w k-=β gz μ z μ s1- w 上式中： w k+ ：正风压下作用在雨篷上的风荷载标准值(MPa)； w k- ：负风压下作用在雨篷上的风荷载标准值(MPa)； Z：计算点标高：4m； β gz ：瞬时风压的阵风系数； 根据不同场地类型,按以下公式计算(高度不足5m按5m计算)： β gz =K(1+2μ f ) 其中K为地面粗糙度调整系数，μ f 为脉动系数 A类场地：β gz =0.92×(1+2μ f ) 其中：μ f =0.387×(Z/10)-0.12 B类场地：β gz =0.89×(1+2μ f ) 其中：μ f =0.5(Z/10)-0.16 C类场地：β gz =0.85×(1+2μ f ) 其中：μ f =0.734(Z/10)-0.22 D类场地：β gz =0.80×(1+2μ f ) 其中：μ f =1.2248(Z/10)-0.3 对于B类地形，5m高度处瞬时风压的阵风系数： β gz =0.89×(1+2×(0.5(Z/10)-0.16))=1.8844 μ z ：风压高度变化系数； 根据不同场地类型,按以下公式计算： A类场地：μ z =1.379×(Z/10)0.24 当Z>300m时，取Z=300m，当Z<5m时，取Z=5m； B类场地：μ z =(Z/10)0.32 当Z>350m时，取Z=350m，当Z<10m时，取Z=10m； C类场地：μ z =0.616×(Z/10)0.44 当Z>400m时，取Z=400m，当Z<15m时，取Z=15m； D类场地：μ z =0.318×(Z/10)0.60 当Z>450m时，取Z=450m，当Z<30m时，取Z=30m； 对于B类地形，5m高度处风压高度变化系数： μ z =1.000×(Z/10)0.32=1 μ s1 ：局部风压体型系数，对于雨篷结构，按规范，计算正风压时，取μ
一．建筑设计说明 一、工程概况 1.工程名称：青岛市某重型工业厂房； 2.工程总面积：3344㎡ 3.结构形式：钢结构排架 二、建筑功能及特点 1.该拟建的建筑位于青岛市室内，设计内容：重型钢结构厂房，此建筑占 地面积3344㎡。 2.平面设计 建筑物朝向为南北向，双跨厂房，每跨跨度为21m，柱距为6m，采用柱网为21m ×6m，纵向定位轴线采用封闭式结合方式。 3.立面设计 该建筑立面为了满足采光和美观需求，设置了大面积的玻璃窗。 4.剖面设计 吊车梁轨顶标高为 6.9m，柱子高度H=6.9+3.336+0.3=10.536,取柱子高度为10.8m。 5.防火 防火等级为二级丁类，设一个防火分区，安全疏散距离满足房门只外部出口或封闭式楼梯间最大距离。 室内消火栓设在两侧纵墙处，两侧及中间各设两个消火栓，满足间距小于50m 的要求。 6.抗震 建筑的平面布置规则，建筑的质量分布和刚度变化均匀，满足抗震要求。 7.屋面 屋面形式为坡屋顶：坡屋顶排水坡度为10%，排水方式为有组织内排水。屋面做法采用《01J925-1压型钢板、夹芯板屋面及墙体建筑构造》中夹芯钢板屋面。 8.采光 采光等级为Ⅳ级，窗地比为1/6,窗户面积为1160㎡，地面面积为3344平方米，窗地比满足要求，不需开设天窗。 9.排水 排水形式为有组织内排水，排水管数目为21个。 三、设计资料 1.自然条件 2.1工程地质条件：场区地质简单，无不利工程地质现象，条件良好， 地基承载力标准值1000Kpa，为强风化花岗岩，场区内无地下水。 冻土深度为0.5m。 2.2抗震设防：6度 2.3防火等级：二级 2.4建筑物类型：丙类 2.5基本风压:W=0.6KN/㎡，主导风向：东南风
毕业设计说明书（毕业论文） 毕业设计（论文）题目 专业：土木工程专业 学生：赵鹏 指导教师：王羡农 河北工程大学土木工程学院 2013年05月29日
摘要 本设计工程为邯郸地区一67.5米双跨钢结构。主要依据《钢结构设计规范})GB50017-2003和《门式刚架轻型房屋钢结构技术规程》GECS 102:2002等国家规范，综合考虑设计工程的规模、跨度、高度及用途，依据“适用、经济、在可能条件下注意美观”的原则，对各组成部分的选型、选材、连接和经济性作了比较，最终选用单层门式钢架的结构形式。梁、柱节点为刚性连接的门式钢架具有结构简洁、刚度良好、受力合理、使用空间大及施工方便等特点，便于工业化，商品化的制品生产，与轻型维护材料相配套的轻型钢结构框架体系己广泛应用于建筑结构中，本设计就是对轻型钢结构的实际工程进行建筑、结构设计与计算。主要对承重结构进行了内力分析和内力组合，在此基础上确定梁柱截面，对梁柱作了弯剪压计算，验算其平而内外的稳定性;梁柱均采用Q235钢，10. 9级摩擦型高强螺栓连接，局部焊接采用E43型焊条，柱脚刚性连接，梁与柱节点也刚性连接;屋面和墙面维护采用双层彩色聚苯乙烯夹芯板;另外特别注重了支撑设置、拉条设置，避免了一些常见的拉条设计错误。 关键词:轻型钢结构门式钢架内力分析双层彩色聚苯乙烯夹芯板节点
Abstract This project in handan area is a 67.5m double-span steel structure. The project designed strictly complies with the relavant stipulations of the "CODE FOR DESIGN OF STEEL STRUCTURES (GF50017-2003)" and "TECHNICAL SPECIFICATION FOR STEEL STRUCTURE OF LIGHT WEIGHT BUILDINGS WITH GABLED FRAMES (CECS 102:2002)", and some others. Synthesize the scale of the consideration design engineering and across a principle for span and use, according as" applying, economy, under the possible term attention beautifully", Connecting method, structure type and material of each part which consist of a light-weight steel villa are analysed, then choose the construction form that use single layer a type steel. The beam, pillar node is a light steel construction frame system that rigid and copular a type steel a ware for having construction Simple, just degree goodly, suffering dint reasonablely, using space bigly and starting construction convenience etc. characteristics, and easy to industrialisation, commercializing produce, thinking with light maintenance material the kit the already extensive applying in the building construction inside, this design is to proceeds the building, construction design to the structural and actual engineering in light steel and calculation. The tractate includes the internal force analyzes and combines, based on these analyses; we can choose the section of beam and calumniation. Next, checking computatians of stability calculatian of the plane structure. The steel beam and column employs Q235 carbon structural steel. Connection bolts are high strength bolt of friction type with behavioral grade 10.9. Common bolts are rough type made by Q235-B.F steel. Rod for manual welding usually adopts E43..Rigid connections apply to the column leg and the connection of column and beam adopts hinged connection. The metope and roofage adopts the Bauble-decked colored polystyrene clamps the circuit board. otherwise, it is analysed that the forced state of the bracing system for a steel factor building under wind land, and the design of a bracing truss for a building with larger width. Avoid some errors in the design of brace, tension rod, and tension rod jpints. Keywords:Lightweight steel structures; gabled frame; the internal force analyzes; The double-decked colored polystyrene clamps the circuit board;joint
. 1.设计资料 某车间厂房总长度约为108米,跨度为18m。车间设有两台30吨中级工作制吊车。车间无腐蚀性的介质。该车间为单跨双坡封闭式厂房,屋架采用三角形豪式钢屋架。屋面坡度为1：3，屋架间距为6m,屋架下弦标高为9米，其两端铰支于钢筋 混凝土柱上，上柱截面尺寸为400mm×400mm,混泥土强度等级为C20。屋面采用彩色压型钢屋板加保温层屋面，C型檩条，檩距为1.5～2?。屋面的活荷载为kNm=1.0，屋面的恒荷载的标准值为0.5γ2.1米。结构的重要度系数为022??，不考虑积灰荷载、风荷载，不考虑全跨荷载积雪不均匀分布m，雪荷载为0.350.2 kN kNm状况。屋架采用Q235B，焊条采用E43型。 2.屋架形式及几何尺寸 1′°2618=檩距arctan,=屋架形式及几何尺寸如图檩条支承于屋架上弦节点。屋架坡角为α3。为1.866m 屋架形式和几何尺寸1 图 支撑的布置3.上、下弦横向水平支撑设置在厂房两端和中部的同一柱间，并在相应开间的屋架跨中设置垂直支撑，在其余开间的屋架上弦跨中设置一道通长的刚性细杆，下弦跨中设置一道通长的柔性细。2杆。在下弦两端设纵向水平支撑。支撑的布置见图
'. . 图2 支撑的布置图 4.檩条布置 檩条设置在屋架上弦的每个节点上，间距1.866m。因屋架间距为6m，所以在檩条跨中设一道直拉条。在屋脊和屋檐分别设置斜拉条和撑杆。 荷载标准值5.35.31kN6=×6×=0.51.77××=0.5×1.866P上弦节点恒
荷载标准值110√3×61.866×0.35=60.35=×1.77×=3.72kN×P上弦 节点雪荷载标准值210√3 由檩条传给屋架上弦节点的恒荷载如图 上弦节点恒荷载图3 由檩条传给屋架上弦节点的雪荷载如图4 '. . 图4 上弦节点雪荷载 6.内力组合 内力组合见表—1
目录 1 基本参数 (1) 1.1 雨篷所在地区： (1) 1.2 地面粗糙度分类等级： (1) 2 雨篷荷载计算 (1) 2.1 玻璃雨篷的荷载作用说明： (1) 2.2 风荷载标准值计算： (2) 2.3 风荷载设计值计算： (4) 2.4 雪荷载标准值计算： (5) 2.5 雪荷载设计值计算： (5) 2.6 雨篷面活荷载设计值： (5) 2.7 雨篷构件恒荷载设计值： (6) 2.8 选取计算荷载组合： (6) 3 雨篷杆件计算3d3计算 (7) 3.1、设计依据 (7) 3.2、计算简图 (8) 3.3、几何信息 (9) 3.4、荷载与组合 (10) 3.4.1. 节点荷载 (10) 3.4.2. 单元荷载 (10) 3.4.3. 其它荷载 (16) 3.4.4. 荷载组合 (17) 3.5、内力位移计算结果 (17) 3.5.1. 内力.................................................................................................... 错误！未定义书签。 1.1 最不利内力 (17) 1.2 内力统计 (17) 3.5.2. 位移 (21) 2.1 组合位移 (22) 3.6、设计验算结果24 4 雨篷埋件计算(后锚固结构) (24) 5.1 校核处埋件受力分析： (27) 5.2 群锚受剪内力计算： (28) 5.3 锚栓钢材受剪破坏承载力计算： (32) 5.4 混凝土剪撬破坏承载能力计算： (35) 5.5 拉剪复合受力承载力计算： (35)
钢结构雨篷设计计算书 1基本参数 1.1雨篷所在地区： 浙江余姚地区； 1.2地面粗糙度分类等级： 按《建筑结构荷载规范》(GB50009-2012) A类：指近海海面和海岛、海岸、湖岸及沙漠地区； B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇； C类：指有密集建筑群的城市市区； D类：指有密集建筑群且房屋较高的城市市区； 依照上面分类标准，本工程按B类地形考虑。 2雨篷荷载计算 2.1玻璃雨篷的荷载作用说明： 玻璃雨篷承受的荷载包括：自重、风荷载、雪荷载以及活荷载。 (1)自重：包括玻璃、杆件、连接件、附件等的自重，可以按照400N/m2估算： (2)风荷载：是垂直作用于雨篷表面的荷载，按GB50009采用； (3)雪荷载：是指雨篷水平投影面上的雪荷载，按GB50009采用； (4)活荷载：是指雨篷水平投影面上的活荷载，按GB50009，可按500N/m2采用； 在实际工程的雨篷结构计算中，对上面的几种荷载，考虑最不利组合，有下面几种方式，取用其最大值： A：考虑正风压时： a.当永久荷载起控制作用的时候，按下面公式进行荷载组合： S k+=1.35G k +0.6×1.4w k +0.7×1.4S k (或Q k ) b.当永久荷载不起控制作用的时候，按下面公式进行荷载组合： S k+=1.2G k +1.4×w k +0.7×1.4S k (或Q k ) B：考虑负风压时：
雅居乐 多高层钢结构住宅方案设计
1.工程概况 工程名称：雅居乐多高层钢结构住宅； 建设地点：东莞市区某地； 工程概况：场地大小为30m×30m，8～12层，建筑总高度不超过40m，室内外高差为0.3m，设计使用年限为50年； 基本风压：0ω=0.8kN/m2，地面粗糙程度为C类； 抗震要求：抗震设防类别为丙类，抗震设防烈度为8度，Ⅱ类场地土，设计地震分组为第一组。 场地土层情况： 表2-1 场地土层情况 2.建筑与结构布置 3.1.建筑布置 3.1.1.首层建筑平面图 如下图3-1所示，首层平面设计为大空间的形式，可以用此空间做为店面，即商住两用住宅。中间设计为过道、楼梯和电梯。由过道和墙把首层建筑分开为四个大空间，作为四爿店。由于商业的要求，首层平面将进行比较豪华的装修，例如钢柱将外包为方柱，而墙也做成玻璃幕墙与装饰墙混合的形式。此外，门也将用比较好看的旋转门，以吸引顾客。
图3-1 首层建筑平面图 3.1.2.标准层平面图 如下图3-2所示，标准层平面设计为商品房，以中间两墙为分隔墙，分为四户。朝北两户面积较小，内设一个客厅，四个卧室，两个卫生间，一个厨房，一个阳台（左右侧阳台以一墙分开）。而朝南两户面积较大，内设一个客厅，五个卧室，一个书房，一个厨房，两个卫生间，一个杂物间，一个独立阳台。此外，左右两户为于中间墙对称。
图 3-2 标准层平面图 3.1.3.顶层平面图 如下图3-2所示，顶层设计为空旷的天台，外围有1.2m的女儿墙，屋檐外挑500mm。
图3-3 顶层平面图3.1.4.剖面图
图3-4 剖面图1
－、设计资料 1、某工厂车间，采用梯形钢屋架无檩屋盖方案，厂房跨度取27m，长度为102m，柱距6m。采用1.5m×6m预应力钢筋混凝土大型屋面板，保温层、找平层及防水层自重标准值为1.3kN/m2。屋面活荷载标准值为0.5kN/m2，雪荷载标准值0.5kN/m2，积灰荷载标准值为0.6kN/m2，轴线处屋架端高为1.90m，屋面坡度为i=1/12，屋架铰接支承在钢筋混凝土柱上，上柱截面400mm×400mm，混凝土标号为C25。钢材采用Q235B级，焊条采用E43型。 2、屋架计算跨度： Lo=27m－2×0.15m=26.7m 3、跨中及端部高度： 端部高度：h′=1900mm（端部轴线处），h=1915mm（端部计算处）。 屋架中间高度h=3025mm。 二、结构形式与布置 屋架形式及几何尺寸如图一所示: 2、荷载组合 设计桁架时，应考虑以下三种组合： ①全跨永久荷载+全跨可变荷载 (按永久荷载为主控制的组合) ：全跨节点荷 载设计值：F=(1.35×3.12+1.4×0.7×0.5+1.4×0.9×0.6) ×1.5×6 =49.122kN 图三桁架计算简图 本设计采用程序计算结构在单位节点力作用下各杆件的内力系数，见表一。
1、上弦杆： 整个上弦杆采用相等截面，按最大设计内力IJ 、JK 计算，根据表得： N = -1139.63KN ，屋架平面内计算长度为节间轴线长度，即：ox l =1355mm ,本屋架为无檩体系，认为大型屋面板只起刚性系杆作用，不起支撑作用，根据支撑布置和内力变化情况，取屋架平面外计算长度oy l 为支撑点间的距离，即： oy l =3ox l =4065mm 。根据屋架平面外上弦杆的计算长度，上弦截面宜选用两个不等肢角钢，且短肢相并，如图四所示： 图四 上弦杆
钢构造雨篷设计计算书 1基本参数 1.1雨篷所在地区： 苏州地区； 1.2地面粗糙度分类级别： 按《建筑构造荷载规范》(GB50009-) A类：指近海海面和海岛、海岸、湖岸及沙漠地区； B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏乡镇和都市郊区； C类：指有密集建筑群都市市区； D类：指有密集建筑群且房屋较高都市市区； 依照上面分类原则，本工程按B类地形考虑。 2雨篷荷载计算 2.1玻璃雨篷荷载作用阐明： 玻璃雨篷承受荷载涉及：自重、风荷载、雪荷载以及活荷载。 (1)自重：涉及玻璃、连接件、附件等自重，可以按照400N/m2估算： (2)风荷载：是垂直作用于雨篷表面荷载，按GB50009采用； (3)雪荷载：是指雨篷水平投影面上雪荷载，按GB50009采用； (4)活荷载：是指雨篷水平投影面上活荷载，按GB50009，可按500N/m2采用； 在实际工程雨篷构造计算中，对上面几种荷载，考虑最不利组合，有下面几种方式，取用其最大值： A：考虑正风压时： a.当永久荷载起控制作用时候，按下面公式进行荷载组合： S k+=1.35G k +0.6×1.4w k +0.7×1.4S k (或Q k ) b.当永久荷载不起控制作用时候，按下面公式进行荷载组合：
S k+=1.2G k +1.4×w k +0.7×1.4S k (或Q k ) B：考虑负风压时： 按下面公式进行荷载组合： S k-=1.0G k +1.4w k 2.2风荷载原则值计算： 按建筑构造荷载规范(GB50009-)计算： w k+=β gz μ z μ s1+ w ……7.1.1-2[GB50009- ] w k-=β gz μ z μ s1- w 上式中： w k+ ：正风压下作用在雨篷上风荷载原则值(MPa)； w k- ：负风压下作用在雨篷上风荷载原则值(MPa)； Z：计算点标高：4m； β gz ：瞬时风压阵风系数； 依照不同场地类型,按如下公式计算(高度局限性5m按5m计算)： β gz =K(1+2μ f ) 其中K为地面粗糙度调节系数，μ f 为脉动系数 A类场地：β gz =0.92×(1+2μ f ) 其中：μ f =0.387×(Z/10)-0.12 B类场地：β gz =0.89×(1+2μ f ) 其中：μ f =0.5(Z/10)-0.16 C类场地：β gz =0.85×(1+2μ f ) 其中：μ f =0.734(Z/10)-0.22 D类场地：β gz =0.80×(1+2μ f ) 其中：μ f =1.2248(Z/10)-0.3 对于B类地形，5m高度处瞬时风压阵风系数： β gz =0.89×(1+2×(0.5(Z/10)-0.16))=1.8844 μ z ：风压高度变化系数； 依照不同场地类型,按如下公式计算： A类场地：μ z =1.379×(Z/10)0.24 当Z>300m时，取Z=300m，当Z<5m时，取Z=5m； B类场地：μ z =(Z/10)0.32
市西青区中心项目 玻 璃 雨 篷 施 工 方 案 编制人： 审批人： 建设集团 2016年4月1日
目录 一、工程概况 (2) 二、工程管理目标 (2) 三、施工现场的准备 (3) 四、厂制作 (3) 五、安装 (5) 六、确保施工工期措施 (6) 七、确保安全生产措施 (6) 八、文明生产、工地卫生保证措施 (9) 九、工程质量保证措施 (11)
一、工程概况： 本工程为钢结构雨蓬，最大长度为7m，宽度为1.5m。安装钢化夹胶玻璃，构件做防火处理。本工程雨蓬部位为分号1首层、屋顶层，分号2首层、屋顶层，分号3首层，分号4首层，共计8个。 1、特点 1.1、本工程施工时应注意钢结构造型方面的美观、玻璃的加工 安装及吊装安装工艺，保证尺寸的正确性。 1.2、因钢结构造型复杂，为了造型美观达到如期效果，加快进 度，工程施工将采用穿插交叉进行，主要构件厂加工后，构件根据条件现场制作安装。（如造型柱、次梁、预埋件等） 定应科学、合理，做到易操作、易修改调整。 二、工程管理目标： 1、工程工期 我们技术人员通过对工程各项容考查、研究后有决心通过合理的施工管理，采用先进的施工设备及施工工艺和选派优秀的施工队伍等一系列的保障措施，密切与业主协作，在施工组织上拟实行流水作业，加快施工进度和平衡现场劳动力，并计划在20天工作日完成安装任务。 2、工程质量 我们将通过严格的管理措施，在严把工程质量关，严格自检、自查的基础上虚心听取业主、监理、设计、质监等单位的意见，接受他们对工程的各项施工的质量监督，确保工程质量达到合格。 3、工程安全
本工程将严格执行国家有关安全操作规程，杜绝工伤之事故的发生，把安全意识落实到每个职工的头脑中，确保工程达到安全文明。 三、施工现场的准备 1、要求施工现场基本完成土建工作。 2、施工用电： 施工用电从甲方已设电源引入并设配电箱，以满足施工要求。 3、施工临时设施： 在工程开工前搭设临时设施。 4、施工材料堆放： 在现场施工阶段，现场堆放按钢结构吊装次序和吊装就近的原则进行放置，运输按吊装计划顺序进行，尽量做到边运输边吊装，每阶段都必须经严格按照布置计划进行，材料不准任意堆放。 四、厂制作 厂制作的部件包括钢结构用柱、梁、次梁等产品。 1、对设计图、翻样图严格按规定要求进行审核和交底，公司有关部门都必须参与。 2、所有原材料必须经检验合格后方可进仓入库，入库后由各仓库进行分类、分批次和按产品特性要求堆放并标识，做好防锈、防腐、防潮、防损坏、防混淆的工作，做到先进先出、定期检查。特别是对焊条、焊丝、焊剂严格做到防潮、防锈和烘干处理。 3、过程控制，过程控制主要有以下几点： 3.1、切割（下料）：包括气割和剪切，切割前应对板材或型材进行矫平矫直，对接焊零件还须进行探伤。预拼装都有专业放样工在加工面上和组装大样板上进行精确放样，放样后须有检验员检验，以确保零件、部件、构件加工的几何尺寸、形位公差、角度、安装接触面等的准确无误。 3.2、组装：不管是立柱的造型组装、构件整体组装，组装前必
renchunmin 一、设计计算资料 1. 办公室平面尺寸为18m×66m ，柱距8m ，跨度为32m ，柱网采用封闭结合。火灾危险性：戊类，火灾等级：二级，设计使用年限：50年。 2. 屋面采用长尺复合屋面板，板厚50mm ，檩距不大于1800mm 。檩条采用冷弯薄壁卷边槽钢C200×70×20×2.5，屋面坡度i =l /20～l /8。 3. 钢屋架简支在钢筋混凝土柱顶上，柱顶标高9.800m ，柱上端设有钢筋混凝土连系梁。上柱截面为600mm×600mm ，所用混凝土强度等级为C30，轴心抗压强度设计值f c ＝1 4.3N /mm 2。 抗风柱的柱距为6m ，上端与屋架上弦用板铰连接。 4. 钢材用 Q235-B ，焊条用 E43系列型。 5. 屋架采用平坡梯形屋架，无天窗，外形尺寸如下图所示。 6. 该办公楼建于苏州大生公司所 属区内。 7. 屋盖荷载标准值： (l) 屋面活荷载 0.50 kN /m 2 (2) 基本雪压 s 0 0.40 kN /m 2 (3) 基本风压 w 0 0.45 kN /m 2 (4) 复合屋面板自重 0.15 kN /m 2 (5) 檩条自重 查型钢表 (6) 屋架及支撑自重 0.12+0. 01l kN /m 2 8. 运输单元最大尺寸长度为9m ，高度为0.55m 。 二、屋架几何尺寸的确定 1.屋架杆件几何长度 屋架的计算跨度mm L l 17700300180003000=-=-=，端部高度取mm H 15000=跨中高度为mm 1943H ,5.194220 217700 150020==?+ =+=取mm L i H H 。跨中起拱高度为60mm （L/500）。梯形钢屋架形式和几何尺寸如图1所示。
目录 1#雨蓬计算书 (2) （1）节点A： (2) （2）节点D： (2) （3）节点E： (3) （4）节点F1： (3) （5）节点F2： (4) （6）节点G1： (5) （7）节点H (5) （8）5-5剖面 (6) （9）GL-1简支梁计算书 (6) 2#雨蓬计算书 (10) （1）节点F (10) （2）节点G (10) （3）节点H： (11) （4）节点I (12) （3）9.5m斜拉条处长度4m 的YPL-1简支梁计算书 (12) （4）9.5m斜拉条处长度5.5m 的YPL-1简支梁计算书 (15) （5）9.5m斜拉条处长度6.7m 的YPL-1简支梁计算书 (18) 3#雨蓬计算书 (22) （1）节点D (22) （3）长度3.2m的YPL-3简支梁计算书 (23) （4）长度4.6m的YPL-3简支梁计算书 (27)
1#雨蓬计算书 （1）节点A ： 已知：根据GL -1简支梁计算书得， 22190.5072.23203.73x y x y V KN V KN V V V KN ===+= 由锚栓设计基本参数，取M16化学锚栓，得： 单个螺栓抗剪设计值：34.7Rd V KN = 所以，单个螺栓所受拉力： 1203.7320.434.710 b v V N KN N KN n = ==<= 3-3剖面 10个M16化学螺栓满足承载力要求。 （2）节点D ： 支座反力：127, 42.4N KN V KN == 单个高强度螺栓承压型连接的承载力设计值受剪连接时，抗剪公式如下： 2 4 b b e v v v d N n f π=? ? 公式中，v n =1（单剪），螺栓的有效直径 17.65e d mm =，螺栓有效面积 2245e A mm =， 10.9级承压型高强螺栓得2310/b v f N mm =，经计算， 127 25.45 42.48.485 N V D V N N KN n V N KN n ====== 2 2 26.7876.0N D b V V V V N N N KN N KN =+=<=
结构计算书 钢结构部分 2012年06月
目录 目录 (2) 1、工程概述： (4) 2、玻璃雨篷的结构的材料特性： (5) 2.1玻璃： (5) 2.2钢结构： (5) 3、荷载计算: (6) 3.1重力荷载： (6) 3.2风荷载： (6) 3.3地震作用： (8) 3.4雪荷载标准值计算 (10) 3.4 温度作用: (11) 3.5拉索反力: (11) 4、结构体系的力学分析: (12) 5、结构体系的有限元计算分析（FEA）: (12) 5.1总体说明 (12) 5.1.1分析软件 (12) 5.1.2几何模型 (12) 5.1.3有限元模型及其荷载约束示意图 (12) 5.1.4单元选用 (15) 5.1.5模型坐标系 (15) 5.1.6 截面 (15) 5.1.7荷载组合 (16) 5.1.8荷载组合 (17)
6、玻璃雨篷钢结构结构体系计算分析结果 (18) 6.1 正常使用极限状态空间变形包络结果 (18) 6.2 承载力极限状态空间应力包络结果 (21) 6.4玻璃结构体系整体稳定性屈曲分析结果 (21) 6.5玻璃结构体系稳定性几何非线性的屈曲分析结果： (23) 7、计算结果分析 (25) 7.1变形计算分析结果的规范校核： (25) 7.2强度计算分析结构的规范校核： (25) 7.3稳定性校核： (25)
雨篷结构体系的结构分析计算 1、工程概述： 华润中心二期雨篷采用钢结构方案，结构布置与尺寸见图纸。 立面荷载传递路径如下：面板玻璃通过结构胶传带肋的梁柱，带肋的梁柱通过埋件把荷载传给主体混凝土结构。受力体系为：1）立面玻璃面板水平（风+地震）荷载通过结构胶传递到带肋柱上。 2）立面玻璃面板的自重荷载由通过面板玻璃底部的连接直接传递到预埋件上。 玻璃结构计算的示意图如下：
钢结构雨篷设计计算书 1 令狐文艳 2基本参数 2.1雨篷所在地区： 苏州地区； 2.2地面粗糙度分类等级： 按《建筑结构荷载规范》(GB50009-2012) A类：指近海海面和海岛、海岸、湖岸及沙漠地区； B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； C类：指有密集建筑群的城市市区； D类：指有密集建筑群且房屋较高的城市市区； 依照上面分类标准，本工程按B类地形考虑。 3雨篷荷载计算 3.1玻璃雨篷的荷载作用说明： 玻璃雨篷承受的荷载包括：自重、风荷载、雪荷载以及活荷载。 (1)自重：包括玻璃、连接件、附件等的自重，可以按照400N/m2估算： (2)风荷载：是垂直作用于雨篷表面的荷载，按GB50009采用；
(3)雪荷载：是指雨篷水平投影面上的雪荷载，按GB50009采用； (4)活荷载：是指雨篷水平投影面上的活荷载，按GB50009，可按500N/m2采用； 在实际工程的雨篷结构计算中，对上面的几种荷载，考虑最不利组合，有下面几种方式，取用其最大值： A：考虑正风压时： a.当永久荷载起控制作用的时候，按下面公式进行荷载组合： S k+=1.35G k+0.6×1.4w k+0.7×1.4S k(或Q k) b.当永久荷载不起控制作用的时候，按下面公式进行荷载组合： S k+=1.2G k+1.4×w k+0.7×1.4S k(或Q k) B：考虑负风压时： 按下面公式进行荷载组合： S k-=1.0G k+1.4w k 3.2风荷载标准值计算： 按建筑结构荷载规范(GB50009-2012)计算： w k+=βgzμzμs1+w0……7.1.1-2[GB50009-2012 2006年版] w k-=βgzμzμs1-w0 上式中： w k+：正风压下作用在雨篷上的风荷载标准值(MPa)； w k-：负风压下作用在雨篷上的风荷载标准值(MPa)； Z：计算点标高：4m； βgz：瞬时风压的阵风系数；
钢结构雨篷设计计算书 一、计算依据： 1.《建筑结构荷载规》 2．《钢结构设计规》GB50017-2015 3．《建筑抗震设计规》 4．《钢雨篷（一）》07SG528-1图集 二、计算基本参数: 1．本工程位于xx市，基本风压ω0=0.750(kN/m2)，考虑到结构的重要性,按50年 一遇考虑乘以系数1.0，故本工程基本风压ω=1.0x0.75=0.75(kN/m2)。 2. 地面粗糙度类别按B类考虑，风压高度变化系数取5.0米处（标高最高处），查荷载规 知，取: z=1.00，对于雨篷风荷载向上取μs=-2.0，向瞬时风压的阵风系数βz=1.70 。 3. 本工程耐火等级二级，抗震设防六度。 三、结构平面布置 结构平面布置图： 初步估计主梁采用：HN400×200×8×13 次梁采用：HN250×125×6×9 拉压杆采用：Φ152×5.0 钢材均采用Q235级钢
四、荷载计算 1、风荷载 垂直于雨篷平面上的风荷载标准值，按下列公式(1.1)计算： W k = βz μs μz Wo ················(1.1) 式中: W k ---风荷载标准值 (kN/m2)； βz---瞬时风压的阵风系数；βz=1.70 μs---风荷载体型系数；参照07GSG528-1图集说明5.1.4条，向上取μs=-2.0，向下取μs=1.0。 μz---风荷载高度变化系数；按《建筑结构荷载规》GB5009-2012取值μz=1.0； W o---基本风压(kN/m2) ，查荷载规，市风压取 W o =0.750(kN/m2) 正风：Wk+=1.70×1.0×1.0×0.75=1.28 kN/m2 负风：Wk-=1.70×（-2.0）×1.0×0.75=-2.55 kN/m2 简化为作用在主梁上的集中荷载，荷载作用面积A=5.08×1.1=5.59㎡ 正风时，W k1=1.28×5.59=7.12 kN/m 负风时，W k2=-2.55×5.59=-14.25kN/m 2、恒荷载 07GSG528-1图集说明5.1.1条，正风时，雨篷玻璃永久荷载0.8 kN/m2，负风时取0.3 kN/m2。简化为作用在主梁上的集中荷载，荷载作用面积A=5.08×1.1=5.59㎡ 正风时的雨篷玻璃永久荷载：0.8×5.59=4.47 KN/m 负风时的雨篷玻璃永久荷载：0.3×5.59=1.68 KN/m 次梁HN250×125×6×9，每米重29.7kg，自重g次1=0.30KN/m。简化成在主梁上的集中荷载，G次=0.30×5.08=2.53 KN/m 主梁HN400×200×8×13，每米重66kg，自重g主=0.66KN/m。 正风时恒载的集中荷载G1=2.53+4.47=7.00KN 负风时恒载的集中荷载G2=2.53+1.68=4.21KN 3、活荷载 07GSG528-1图集说明5.1.2条，钢雨篷活荷载标准值取0.5 kN/m2 简化为作用在主梁上的集中荷载，荷载作用面积A=5.59㎡ Q=0.5×5.59=2.80 KN/m 雨篷活荷载考虑满跨布置。 4、施工或检修荷载S q2 施工或检修荷载标准值为1.0KN，沿雨篷宽度每隔一米取一个集中荷载，并布置在最不利位置。简化为在主梁上的集中力，主梁间距S=5080。近似取P=5×1.0=5.0KN。
