ZKY-DPL-2
多普勒效应综合实验仪实验指导说明书
多普勒效应综合实验
当波源和接收器之间有相对运动时，接收器接收到的波的频率与波源发出的频率不同的现象称为多普勒效应。多普勒效应在科学研究，工程技术，交通管理，医疗诊断等各方面都有十分广泛的应用。例如：原子，分子和离子由于热运动使其发射和吸收的光谱线变宽，称为多普勒增宽，在天体物理和受控热核聚变实验装置中，光谱线的多普勒增宽已成为一种分析恒星大气及等离子体物理状态的重要测量和诊断手段。基于多普勒效应原理的雷达系统已广泛应用于导弹，卫星，车辆等运动目标速度的监测。在医学上利用超声波的多普勒效应来检查人体内脏的活动情况，血液的流速等。电磁波（光波）与声波（超声波）的多普勒效应原理是一致的。本实验既可研究超声波的多普勒效应，又可利用多普勒效应将超声探头作为运动传感器，研究物体的运动状态。
【实验目的】
1、测量超声接收器运动速度与接收频率之间的关系，验证多普勒效应，并由f－V关系直线的斜率求声速。
2、利用多普勒效应测量物体运动过程中多个时间点的速度，查看V－t关系曲线，或调阅有关测量数据，即可得出物体在运动过程中的速度变化情况，可研究：
①自由落体运动，并由V－t关系直线的斜率求重力加速度。
②简谐振动，可测量简谐振动的周期等参数，并与理论值比较。
③匀加速直线运动，测量力、质量与加速度之间的关系，验证牛顿第二定律。
④其它变速直线运动。
【实验原理】
1、超声的多普勒效应
根据声波的多普勒效应公式，当声源与接收器之间有相对运动时，接收器接收到的频率f为：
f = f0（u+V1cosα1）/（u–V2cosα2）（1）
式中f0为声源发射频率，u为声速，V1为接收器运动速率，α1为声源与接收器连线与接收器运动方向之间的夹角，V2为声源运动速率，α2为声源与接收器连线与声源运动方向之间的夹角。
若声源保持不动，运动物体上的接收器沿声源与接收器连线方向以速度V运动，则从（1）式可得接收器接收到的频率应为：
f = f0（1+V/u）（2）
当接收器向着声源运动时，V取正，反之取负。
若f0保持不变，以光电门测量物体的运动速度，并由仪器对接收器接收到的频率自动计数，根据（2）式，作f —V关系图可直观验证多普勒效应，且由实验点作直线，其斜率应为k=f0/u，由此可计算出声速u=f0/k 。
由（2）式可解出：
V = u（f/f0– 1）（3）若已知声速u及声源频率f0 ，通过设置使仪器以某种时间间隔对接收器接收到的频率f采样计数，由微处理器按（3）式计算出接收器运动速度，由显示屏显示V－t关系图，或调阅有关测量数据，即可得出物体在运动过程中的速度变化情况，进而对物体运动状况及规律进行研究。
2、超声的红外调制与接收
早期产品中，接收器接收的超声信号由导线接入实验仪进行处理。由于超声接收器安装在运动体上，导线的存在对运动状态有一定影响，导线的折断也给使用带来麻烦。新仪器对接收到的超声信号采用了无线的红外调制-发射-接收方式。即用超声接收器信号对红外波进行调制后发射，固定在运动导轨一端的红外接收端接收红外信号后，再将超声信号解调出来。由于红外发射/接收的过程中信号的传输是光速，远远大于声速，它引起的多谱勒效应可忽略不计。采用此技术将实验中运动部分的导线去掉，使得测量更准确，操作更方便。信号的调制-发射-接收-解调，在信号的无线传输过程中是一种常用的技术。
【实验仪器及简介】
多普勒效应综合实验仪由实验仪，超声发射/接收器，红外发射/接收器，导轨，运动小车，支架，光电门，电磁铁，弹簧，滑轮，砝码等组成。实验仪内置微处理器，带有液晶显示屏，图1为实验仪的面板图。
实验仪采用菜单式操作，显示屏显示菜单及操作提示，由 p q t u 键选择菜单或修改参数， 按“确认”键后仪器执行。可在“查询”页面，查询到在实验时已保存的实验的数据。操作者只
须按提示即可完成操作，学生可把时间和精力用于物理概念和研究对象，不必花大量时间熟悉特定的仪器使用，提高了课时利用率。
实验 验证多普勒效应并由测量数据计算声速
让小车以不同速度通过光电门，仪器自动记录小车通过光电门时的平均运动速度及与之对应的平均接收频率。由仪器显示的f －V 关系图可看出速度与频率的关系，若测量点成直线，符合（2）式描述的规律，即直观验证了多普勒效应。用作图法或线性回归法计算f －V 直线的斜率k ，由k 计算声速u 并与声速的理论值比较，计算其百分误差。
一．仪器安装
如图2所示。所有需固定的附件均安装在导轨上，并在两侧的安装槽上固定。调节水平超声发射器的高度，使其与超声接收器（已固定在小车上）在同一个平面上，再调整红外接收器高度和方向，使其与红外发射器（已固定在小车上）在同一轴线上。将组件电缆接入实验仪的对应接口上。安装完毕后，让电磁铁吸住小车，给小车上的传感器充电，第一次充电时间约6～8秒，充满后(仪器面板充
图2 多普勒效应验证实验及测量小车水平运动安装示意图
图1 多普勒实验仪面板图
电灯变绿色)可以持续使用4～5分钟。在充电时要注意，必须让小车上的充电板和电磁铁上的充电针接触良好。
【注意事项】
① 安装时要尽量保证红外接收器、小车
上的红外发射器和超声接收器、超声发射器三者之间在同一轴线上，以保证信号传输良好；
② 安装时不可挤压连接电缆，以免导线折断；
③ 小车不使用时应立放，避免小车滚轮沾上污物，影响实验进行。
二．测量准备
1．实验仪开机后，首先要求输入室温。因为计算物体运动速度时要代入声速，而声速是温度的函数。利用 t u 将室温T 值调到实际值，按“确认”。 三．测量步骤
1．在液晶显示屏上，选中“多普勒效应验证实验”，并按“确认”； 2．利用 u 键修改测试总次数（选择范围5~10，一般选5次），按 ▼ ，选中“开始测试”； 3．准备好后，按“确认”，电磁铁释放，测试开始进行，仪器自动记录小车通过光电门时的平
均运动速度及与之对应的平均接收频率； 改变小车的运动速度，可用以下两种方式： a ．砝码牵引：利用砝码的不同组合实现；
b ．用手推动：沿水平方向对小车施以变力，使其通过光电门。 为便于操作，一般由小到大改变小车的运动速度。
4．每一次测试完成，都有“存入”或“重测”的提示，可根据实际情况选择，“确认”后回到
测试状态，并显示测试总次数及已完成的测试次数； 5．改变砝码质量（砝码牵引方式），并退回小车让磁铁吸住，按“开始”，进行第二次测试； 6．完成设定的测量次数后，仪器自动存储数据，并显示f －V 关系图及测量数据。
【注意事项】
小车速度不可太快，以防小车脱轨跌落损坏。
四．数据记录与处理
由f －V 关系图可看出，若测量点成直线，符合（2）式描述的规律，即直观验证了多普勒效应。用 u 键选中“数据”，q 键翻阅数据并记入表1中，用作图法或线性回归法计算f －V 关系直线的斜率k 。公式（4）为线性回归法计算k 值的公式，其中测量次数i ＝5 ～ n ，n ≤10。
2
2
i
i i
i i i V V f V f V k ?×?×=
（4）
由k 计算声速u = f 0/k ，并与声速的理论值比较，声速理论值由u 0 = 331(1＋t/273)1/2 (米/秒)计算，t 表示室温。测量数据的记录是仪器自动进行的。在测量完成后，只需在出现的显示界面上，用 u 键选中“数据”，q 键翻阅数据并记入表1中，然后按照上述公式计算出相关结果并填入表格。
表1 多普勒效应的验证与声速的测量 f
0 =
测量数据
次数i 1 2 3 4 5 6 直线斜率
k (1/m)
声速测量值 u=f 0/k (m/s) 声速理论值u 0(m/s) 百分误差 (u-u 0)/u 0
V i (m/s)
f i (Hz)
简单故障排除
故障现象处理办法
电缆连接时发现有一根电缆的插头与一个插座不匹配4芯插头插到了2芯插座的位置，交换过来即可
光电门或超声发射器的定位铆钉未卡
在导轨表面
将附件安装到位
电磁铁无磁性电磁铁连接电缆有断点，检查导线，并将断
开处焊好即可
多普勒效应的验证与声速的测量时，
出现的不是一条倾斜直线
未改变小车的运动速度或速度改变太小。
附录1 多普勒效应各组件实物示意图
小车及传感接收器组件（水平）
各1件
水平谐振弹簧2根
垂直谐振弹簧1根
接收器组件（自由落体）
1件
传感发生器支架组件（水平）
1件
竖轨底座及发生器组件
（自由落体）各1件
导轨
1件
光电门支架组件
1件
附录2 多普勒效应实验系统装箱清单
多普勒效应实验系统包括
编号名称数量备注DPL-1导轨1箱
DPL-2组件1箱
DPL-3主机1箱
DPL-1装箱清单
序号名称数量1导轨1
DPL-2装箱清单
1小车及传感接收器组件（水平）各1件
2水平谐振弹簧、垂直谐振弹簧2根、1根
3接收器组件（自由落体）1
4传感发生器支架组件（水平）1
5竖轨底座及传感发生器组件（自由落体）各1件
6光电门支架组件1
7滑轮组件（水平）1
8滑轮组件（垂直）1
9红外接收器和支架组件各1件
10挡块组件、挡块支架组件2件、1件
11导轨下支架组件2
12电磁阀组件、电磁阀支架组件各1件
13自由落体接收器保护盒1个
14砝码组件1
15竖轨底座连接电缆1无图片16细绳2根无图片
17 充电电缆 1 无图片
DPL-3装相清单
1主机1
2电源线1
3说明书1
附录3：多普勒效应各实验装置安装示意图
多普勒验证实验
目录 1．前言 (2) 2．功能概述 (3) 3．仪器外观 (5) 4．接线方式 (6) 5．主功能菜单 (7) 6．电池静态参数测量模式 (8) 7．电池容量测量模式 (12) 8．单独充电模式 (14) 9．单独放电模式 (14) 10．程控电源模式 (14) 11．程控电子负载模式 (15) 12．电压与内阻表模式 (16) 13．仪器校准模式 (16) 14．读码功能（DS2502兼容码） (17) 15．仪器特性指标 (18)
前言 常见的可充电电池包含锂电池，镍镉电池，镍氢电池，以及密封铅酸蓄电池等。 其中，锂电池具有容量大，重量轻，循环次数高等特点，广泛应用于移动电话，PDA,数码相机，摄像机，笔记本电脑等领域，是目前最为先进的可充电电池。这里所指锂电池是成品锂电池包，由锂电芯（锂离子电芯或者锂聚合物电芯）加锂电池保护板组成。 镍镉电池是比较早应用的可充电电池，具有成本较低，低内阻，能够大电流放电的特点，至今在一些电动工具、电动车上面有广泛应用。 镍氢电池和镍镉电池类似，但是因为不含重金属，所以对环境的污染较小，目前在一些常见的消费类电子产品中应用广泛，已基本取代以前镍镉电池的应用领域。 小型密封铅酸电池，又称免维护铅酸电他，目前工艺成熟，目前主要应用在固定式后备电源场合，如不间断电源，应急照明灯等等场合。 针对这些可充电电池的生产检测需要，特研制了专用的可充电电池综合检测仪，本测试仪可以对电池的一些基本参数做一个定量的精确的测量，可以测量电池的开路电压，内阻，充电，放电性能，电池容量特别针对锂电池的功能还有过充电保护，过放电保护，过电流保护，短路保护等功能，并测出过相应的数值，极大的方便了电池的生产和售前售后服务工作。采用非常简单的几个步骤就可以直观的判断电池的性能和好坏，同时也具有快速筛选的功能，可以设定测量参数的上限和下限，可以容易的从一批电池成品中快速检测出不良电池，提高生产效率。另外，也附加了一些特别的功能，使之具有一些通用仪器设备的特征，扩大了设备的使用灵活性，以及具有应用范围广泛的特点。 此外，本测试仪可根据客户的需要提供软件升级服务，在基本型号的基础上，可以通过软件升级为可连接电脑的型号，可以通过电脑来设置和保存测试数据，自动记录测试结果。也可以通过电池条码来记录每块电池的测试数据，有利于生产质量的分析控制，产品追朔等等。另外，可以通过加装硬件升级模块来提高电压和内阻的测试精度上升一个数量级，来满足更苛刻的质量要求。
多普勒效应综合实验 摘要： 关键词： 当波源和接收器之间有相对运动时，接收器接收到的波的频率与波源发出的频率不同的现象称为多普勒效应。多普勒效应在科学研究，工程技术，交通管理，医疗诊断等各方面都有十分广泛的应用。例如：原子，分子和离子由于热运动使其发射和吸收的光谱线变宽，称为多普勒增宽，在天体物理和受控热核聚变实验装置中，光谱线的多普勒增宽已成为一种分析恒星大气及等离子体物理状态的重要测量和诊断手段。基于多普勒效应原理的雷达系统已广泛应用于导弹，卫星，车辆等运动目标速度的监测。在医学上利用超声波的多普勒效应来检查人体内脏的活动情况，血液的流速等。电磁波（光波）与声波（超声波）的多普勒效应原理是一致的。本实验既可研究超声波的多普勒效应，又可利用多普勒效应将超声探头作为运动传感器，研究物体的运动状态。 【实验目的】 1、测量超声接收器运动速度与接收频率之间的关系，验证多普勒效应，并由f－V关系直线的斜率求声速。 2、利用多普勒效应测量物体运动过程中多个时间点的速度，查看V－t关系曲线，或调阅有关测量数据，即可得出物体在运动过程中的速度变化情况，可研究： ①自由落体运动，并由V－t关系直线的斜率求重力加速度。 ②简谐振动，可测量简谐振动的周期等参数，并与理论值比较。 ③匀加速直线运动，测量力、质量与加速度之间的关系，验证牛顿第二定律。 ④其它变速直线运动。 【实验原理】 1、超声的多普勒效应 根据声波的多普勒效应公式，当声源与接收器之间有相对运动时，接收器接收到的频率f为： f = f0（u+V1cosα1）/（u–V2cosα2）（1） 式中f0为声源发射频率，u为声速，V1为接收器运动速率，α1为声源与接收器连线与接收器运动方向之间的夹角，V2为声源运动速率，α2为声源与接收器连线与声源运动方向之间的夹角。 若声源保持不动，运动物体上的接收器沿声源与接收器连线方向以速度V运动，则从（1）式可得接收器接收到的频率应为： f = f0（1+V/u）（2） 当接收器向着声源运动时，V取正，反之取负。 若f0保持不变，以光电门测量物体的运动速度，并由仪器对接收器接收到的频率自动计数，根据（2）式，作f —V关系图可直观验证多普勒效应，且由实验点作直线，其斜率应为k=f0/u，由此可计算出声速u=f0/k 。 由（2）式可解出： V = u（f/f0 – 1）（3）若已知声速u及声源频率f0 ，通过设置使仪器以某种时间间隔对接收器接收到的频率f采样计数，由微处理器按（3）式计算出接收器运动速度，由显示屏显示V－t关系图，或调阅有关测量数据，即可得出物体在运动过程中的速度变化情况，进而对物体运动状况及规律进行研究。 2、超声的红外调制与接收 早期产品中，接收器接收的超声信号由导线接入实验仪进行处理。由于超声接收器安装在运动体上，导线的存在对运动状态有一定影响，导线的折断也给使用带来麻烦。新仪器对接收到的超声信号
多普勒效应实验报告 学院化学与生物工程学院班级化学1701 学号姓名 一、实验目的与实验仪器 实验目的 1、了解多普勒效应原理，并研究相对运动的速度与接收到的频率之间的关系。 2、利用多普勒效应，研究做变速运动的物体其运动速度随时间的变化关系，以及机械 能转化的规律。 实验仪器 ZKY-DPL-3多普勒效应综合实验仪、电子天平、钩码等。 二、实验原理 （要求与提示：限400字以内，实验原理图须用手绘后贴图的方式） 1、声波的多普勒效应 当声源相对介质静止不动时，声波的频率f0，波长λ0以及波速U0表示为 f0=U0/λ0 则观测频率f、观测波长λ和观测波速U的关系 f=U/λ 当接收器以一定的速率向声源移动时U=U0+V0，则 f=（U0+V0）/λ０ 联立，得f=（U0+V0）/λ０=（f0λ0）/λ0=（1+V/U0）f0 当声源以一定的速率向接收器移动时V =U0-V0，则 f’=U’/λ’=U0/( U0-V0)/T= U0/( U0-V0) f 当声源与接收器运动如图时 f=（U0+V1COSθ１）/( U0-V2 COSθ２) 2、马赫锥 ａ＝arcsin（U０／V０）＝arcsin（１／M） U０为波速，V为飞行器速率，ａ为马赫角，M为Ｖ／Ｕ０马赫数
3、天文学中的多普勒效应 观察两波面的时间 ｔ＝（λｃ／（C+Vｃ））／（１／（１－Ｖ２ｃ／Ｃ２ｃ）１／２） ＝（１－Ｖ２ｃ／Ｃ２ｃ）１／２／（（１＋Ｖｃ／Ｃｃ）ｆｃ） 三、实验步骤 （要求与提示：限400字以内） １、超声波的多普勒效应 （１）、组装仪器 （２）、打开实验控制箱，调至室温，记录共振频率ｆ０ （３）、选择多普勒效应验证实验 （４）、修改测试总数 （５）、为仪器充电，确定失锁指示灯处于灯灭状态 （６）、选定滑车速率，开始测试 （７）、选择存入或者重测 （８）、重新选择速度，重复（６）、（７） （９）、记录实验数据 ２、用多普勒效应研究恒力下物体的运动规律 （１）、测量钩码质量和滑车质量 （２）、连接仪器 （３）、选中变速运动测量 （４）、修改测量总次数 （５）、选中开始测试，立即松开钩码 （６）、记录测量数据 （７）、改变砝码质量，重复（１）到（６） 四、数据处理 （要求与提示：对于必要的数据处理过程要贴手算照片） 表4.12-1 多普勒效应的验证与声速的测量 t c = 24 ℃f0 = 40001 Hz 次数i 1 2 3 4 5 v/(m/s) 0.41 0.59 0.75 0.87 0.98 Fi/Hz 40049 40070 40089 40103 40116
安全综合测试仪操作规程 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
安全综合测试仪操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1. 安全性能综合测试仪及被测产品所使用的电源插座 均应为完好无损的固定插座。禁止使用规格不符的插座。 插座破损应及时更换。 2. 安全性能综合测试仪及被测产品所使用的电源插座 均应为完好无损的固定插座。禁止使用规格不符的插座。 插座破损应及时更换。 3. 测试过程中，严禁操作人员身体及仪器带电部位和 被测负载壳体，谨防触电。 4. 启动测试仪：按下面板电源开关，测试仪随即启 动。延时5秒后，显示自检界面。 5. 自检：确认接线盒上未连接待检设备后再按确认 键，仪器自检。自检无误，自动进入主菜单。
6. 选择测试后，根据不同规格型号的产品设立几个测试组，在主菜单下，按确认键，首先设置密码，然后在每一行的行首按上移键或下移键来选择绝缘、接地、耐压、泄漏、启动等测试项，根据测试要求设置各项目测试条件、报警值、测试时间，用左右移动键设定增减的参数值。 测试项目设置值时间 接地电阻25A，≤0.1Ω1秒 耐压试验220V工作电压1800V，10 mA 1秒 115V工作电压1500V，10mA 泄漏电流220V工作电压233V，≤1.5mA 2秒 115V工作电压115V，≤1.5mA 7. 将被测产品的电源插头插在接线盒，测试夹夹住被测产品金属外壳。 8．禁止重复关机，每次开关机间隔10秒以上，当测
多普勒效应综合实验 【引言】 当波源和接收器之间有相对运动时，接收器接收到的波的频率与波源发出的频率不同的现象称为多普勒效应。多普勒效应在科学研究，工程技术，交通管理，医疗诊断等各方面都有十分广泛的应用。例如：原子，分子和离子由于热运动使其发射和吸收的光谱线变宽，称为多普勒增宽，在天体物理和受控热核聚变实验装置中，光谱线的多普勒增宽已成为一种分析恒星大气及等离子体物理状态的重要测量和诊断手段。基于多普勒效应原理的雷达系统已广泛应用于导弹，卫星，车辆等运动目标速度的监测。在医学上利用超声波的多普勒效应来检查人体内脏的活动情况，血液的流速等。电磁波（光波）与声波（超声波）的多普勒效应原理是一致的。本实验既可研究超声波的多普勒效应，又可利用多普勒效应将超声探头作为运动传感器，研究物体的运动状态。 【实验目的】 1、测量超声接收器运动速度与接收频率之间的关系，验证多普勒效应，并由f -V 关系直线的斜率求声速。 2、利用多普勒效应测量物体运动过程中多个时间点的速度，查看V -t 关系曲线，或调阅有关测量数据，即可得出物体在运动过程中的速度变化情况，可研究： （1）自由落体运动，并由V -t 关系直线的斜率求重力加速度。 （2）简谐振动，可测量简谐振动的周期等参数，并与理论值比较。 （3）匀加速直线运动，测量力、质量与加速度之间的关系，验证牛顿第二定律。 （4）其它变速直线运动。 【实验原理】 1、超声的多普勒效应 图1 超声的多普勒效应示意图 源 根据声波的多普勒效应公式，当声源与接收器之间有相对运动时，接收器接收到的频率f 为： 22110cos -cos ααV u V u f f +?= （1） 式中f 0为声源发射频率，u 为声速，V 1为接收器运动速率，α1为声源与接收器连线与接收器运动方向之间的夹角，V 2为声源运动速率，α2为声源与接收器连线与声源运动方向之间的夹角（如图1）。 若声源保持不动，运动物体上的接收器沿声源与接收器连线方向（α=0）以速度V 运动，则从（1）式可得接收器接收到的频率应为： ??? ??+?=u V f f 10 （2） 当接收器向着声源运动时，V 取正，反之取负。 若f 0保持不变，以光电门测量物体的运动速度，并由仪器对接收器接收到的频率自动计数，根据（2）式，作f -V 关系图可直观验证多普勒效应，且由实验点作直线，其斜率应为 k =f 0/u ，由此可计算出声速 u =f 0/k 。 由（2）式可解出： ???? ???=1-0f f u V （3） 若已知声速u 及声源频率f 0 ，通过设置使仪器以某种时间间隔对接收器接收到的频率f 采样计数，由微处理器按（3）式计算出接收器运动速度，由显示屏显示V -t 关系图，或调阅有关测量数据，即可得出物体在运动过程中的速度变化情况，进而对物体运动状况及规律进行研究。
指引 1.目的 指导规范测试员正确操作安全性能综合测试仪，保证操作过程安全，有效验证电子电器产品是否符合安规和设计标准。 2.范围 适用于测试员使用安全性能综合测试仪对各种电子电器产品进行安规测试操作指导。 3.操作步骤 3.1开机 在各连接线正确连接后,打开前面板电源开关,测试仪随即启动,显示功能菜单界面（图一）。 3.2选取测试组 在功能菜单界面下,利用前面板上的↑↓键将光标移动到“选测试组”项，然后按←键或→键选择测试组,共15组（01-15），按“确认”键，选定所选组别（图二）。 图一图二 3.3设置测试组 在菜单功能下，选择“设置XX组”项（图三），按“确认”键，进入设置测试组界面（图四） 图三图四 每次进入设置界面，光标位于第一行行首，在每一行行首，按↑键或↓键可以循环选择“接地”、“绝缘”、“耐压”、“泄漏”、“功率”功能或空行，每项所对应的参数随之变化，用←键或→键移动光标选择待设定的参数，用↑键或↓键增减参数设定值，当光标移至行首或行尾时用←键或
指引 →键换行，按“确认”键保存该组设置，返回功能菜单，按“停止”键放弃设置，返回功能菜单。 3.4测试 在确认被测灯体接线无误后,将测试夹夹住被测灯体金属外壳后按下前面板的<启动键>即开始测试(在测试过程中只有<停止键>有效停止测试).在测试过程中如没有任何异常现象发生,则测试通过,合格指示灯(绿色)长亮且仪器蜂鸣器响一声,报警灯接口给出合格信号,当测试项不全合格及发生异常时,报警指示灯(红色)亮且仪器蜂鸣器响三声,报警灯接口给出不合格信号。 3.5在测试过程中<测试界面>常出现的几组英文字母其含义 3.5.1 OK:测试合格 3.5.2 NG:测试不合格 3.5.3 PT:测试出现异常,进行软件保护,这时须通知相关维护工程人员 3.5.4 HP:测试出现异常,进行硬件保护,这时须通知相关维护工程人员 3.6关机 测试议在关机前先按<停止>键退出测试状态,关断输入稳压电源,去掉测试盒上的被测灯具,然后关断测试仪前面板上的电源开关。 4.安全操作注意事项 4.1禁止操作 4.1.1禁止重复开关机,每次开关机间隔时间应在30S以上 4.1.2禁止擅自打开测试议机壳,测试仪必须由相关维护工程人员维护 4.2测试中注意事项 4.2.1测试仪必须良好可靠接地 4.2.2操作人员必须佩戴绝缘手套 4.2.3如果暂时离开操作区或并不马上进行测试,必须关断电源 4.2.4测试过程中,绝对禁止碰触仪器测试端和被测灯具,以免触电 4.2.5万一发生异常时,请立即按<停止>键,停止测试,并关闭电源 4.2.6测试仪在关机前,须去掉测试线上的负载,然后才关掉电源
多普勒效应综合实验 【摘要】：多普勒效应是一基本的物理现象，当波源和接收器之间有相对运动时，接收器接收到的波的频率与波源发出的频率不同的现象称为多普勒效应。多普勒效应在科学研究，工程技术，交通管理，医疗诊断等各方面都有十分广泛的应用。本实验既可研究超声波的多普勒效应，又可利用多普勒效应将超声探头作为运动传感器，研究物体的运动状态。 【关键词】：超声波多普勒效应匀加速简谐振动 【实验目的】 1、测量超声接收器运动速度与接收频率之间的关系，验证多普勒效应，并由f－V关系直线的斜率求声速。 2、利用多普勒效应测量物体运动过程中多个时间点的速度，查看V－t关系曲线，或调阅有关测量数据，即可得出物体在运动过程中的速度变化情况，可研究： ①匀加速直线运动，测量力、质量与加速度之间的关系，验证牛顿第二定律。 ②自由落体运动，并由V－t关系直线的斜率求重力加速度。 ③简谐振动，可测量简谐振动的周期等参数，并与理论值比较。 ④其它变速直线运动。 【实验原理】 1、超声的多普勒效应 根据声波的多普勒效应公式，当声源与接收器之间有相对运动时，接收器接收到的频率f为： f = f 0（u+V 1 cosα 1 ）/（u–V 2 cosα 2 ）（1） 式中f 0为声源发射频率，u为声速，V 1 为接收器运动速率，α 1 为声源与接收器连线与接 收器运动方向之间的夹角，V 2为声源运动速率，α 2 为声源与接收器连线与声源运动方向之 间的夹角。 若声源保持不动，运动物体上的接收器沿声源与接收器连线方向以速度V运动，则从（1）式可得接收器接收到的频率应为： f = f （1+V/u）（2）当接收器向着声源运动时，V取正，反之取负。 若f 保持不变，以光电门测量物体的运动速度，并由仪器对接收器接收到的频率自动计数，根据（2）式，作f —V关系图可直观验证多普勒效应，且由实验点作直线，其斜率应 为 k=f 0/u ，由此可计算出声速 u=f /k 。 由（2）式可解出： V = u（f/f – 1）（3） 若已知声速u及声源频率f ，通过设置使仪器以某种时间间隔对接收器接收到的频率f 采样计数，由微处理器按（3）式计算出接收器运动速度，由显示屏显示V－t关系图，或调阅有关测量数据，即可得出物体在运动过程中的速度变化情况，进而对物体运动状况及规律进行研究。 2、超声的红外调制与接收 早期产品中，接收器接收的超声信号由导线接入实验仪进行处理。由于超声接收器安装
SG-630 便携式制动性能测试仪简介 一、概述 SG-630 型便携式制动性能测试仪，是山东赛格测试仪器有限公司最新自主开发研制的以ARM CORTEX-M3内核32位单片机为核心的手持式智能化测试仪器，配合uCOS II实时多任务操作系统，以片上集成传感器来完成测试过程中多种参数的高速采集、处理，用以测试汽车的制动安全性能。 本仪器根据最新国家强制标准GB7258-2012《机动车运行安全技术条件》中路试检验制动性能的要求研制开发的，适用于机动车辆制动性能检测和交通事故的勘查。 仪器采用192*64大屏幕点阵液晶显示，汉字提示，清晰直观。测试项目采用菜单式操作，简单易用。测试数据和测试曲线可同步存储（共可存储300组测试数据），可供以后对测试数据进行查看、分析、打印等。是汽车制造行业、汽车维修行业以及汽车检测、科研部门理想的检测设备。 整机采用便携式设计，外形小巧，外置式传感器上装有强力磁铁，便于安装，也适合在空间狭小的车辆上进行测试。本仪器可录入8位数的车牌号码和两个字的省份名称，并可输入“警”、“学”、“挂”等字符。 系统配有标准RS232接口，可以配接外置式微型打印机，进行测试数据和曲线打印。也可将测试结果发送给其他设备或计算机，灵活构成联机测试系统。 系统内置USB接口。配合Windows系统的测试软件，可以将测试数据、曲线等传输至笔记本电脑，实现测试数据的海量存储、打印等功能。 系统还可选配蓝牙无线传输模块,实现测试数据、测试曲线的无线传输。
二、主要技术参数和性能指标 ●内置电源：DC9.6v （1.2v 800mAH镍氢电池8节） ●标准9针RS232接口。（3脚信号输出，2脚信号输入，5脚信号地）。波特 率9600，数据位8位，停止位1位，无校验。具体数据见附表说明。 ●标配USB 2.0接口，选配蓝牙模块。 ●外形尺寸：205 X 145 X 55 mm ●重量：0.4 kg（包括内置电池）。 ●测量范围：加速度：≦±1.5g 时间：≦12s 倾角：0°～88。0° ●分辨率：加速度：0.001 m/s2 速度：0.01 km/h 时间：0.001 s 距离：0.001 m 倾角：0.01 ° ●准确度: 1.5% 三、测试项目 1、制动初速（v0）单位：km/h 2、制动距离（s）单位：m 3、制动时间（t）单位：s 4、协调时间（t’）单位：s
多普勒效应综合实验 （附数据处理图） (注：由于上传后文库中数据图看不清楚，须下载后才能看清楚) 当波源和接收器之间有相对运动时，接收器接收到的波的频率与波源发出的频率不同的现象称为多普勒效应。多普勒效应在科学研究，工程技术，交通管理，医疗诊断等各方面都有十分广泛的应用。例如：原子，分子和离子由于热运动使其发射和吸收的光谱线变宽，称为多普勒增宽，在天体物理和受控热核聚变实验装置中，光谱线的多普勒增宽已成为一种分析恒星大气及等离子体物理状态的重要测量和诊断手段。基于多普勒效应原理的雷达系统已广泛应用于导弹，卫星，车辆等运动目标速度的监测。在医学上利用超声波的多普勒效应来检查人体内脏的活动情况，血液的流速等。电磁波（光波）与声波（超声波）的多普勒效应原理是一致的。本实验既可研究超声波的多普勒效应，又可利用多普勒效应将超声探头作为运动传感器，研究物体的运动状态。 【实验目的】 1、测量超声接收器运动速度与接收频率之间的关系，验证多普勒效应，并由f－V关系直线的斜率求声速。 2、利用多普勒效应测量物体运动过程中多个时间点的速度，查看V－t关系曲线，或调阅有关测量数据，即可得出物体在运动过程中的速度变化情况，可研究： ①匀加速直线运动，测量力、质量与加速度之间的关系，验证牛顿第二定律。 ②自由落体运动，并由V－t关系直线的斜率求重力加速度。 ③简谐振动，可测量简谐振动的周期等参数，并与理论值比较。 ④其它变速直线运动。 【实验原理】 1、超声的多普勒效应 根据声波的多普勒效应公式，当声源与接收器之间有相对运动时，接收器接收到的频率f为： f = f0（u+V1cosα1）/（u–V2cosα2）（1） 式中f0为声源发射频率，u为声速，V1为接收器运动速率，α1为声源与接收器连线与接收器运动方向之间的夹角，V2为声源运动速率，α2为声源与接收器连线与声源运动方向之间的夹角。 若声源保持不动，运动物体上的接收器沿声源与接收器连线方向以速度V运动，则从（1）式可得接收器接收到的频率应为： f = f0（1+V/u）（2） 当接收器向着声源运动时，V取正，反之取负。 若f0保持不变，以光电门测量物体的运动速度，并由仪器对接收器接收到的频率自动计数，根据（2）式，作f —V关系图可直观验证多普勒效应，且由实验点作直线，其斜率应为k=f0/u，由此可计算出声速u=f0/k 。 由（2）式可解出： V = u（f/f0– 1）（3）若已知声速u及声源频率f0 ，通过设置使仪器以某种时间间隔对接收器接收到的频率f 采样计数，由微处理器按（3）式计算出接收器运动速度，由显示屏显示V－t关系图，或调阅有关测量数据，即可得出物体在运动过程中的速度变化情况，进而对物体运动状况及规律进行研究。 2、超声的红外调制与接收 早期产品中，接收器接收的超声信号由导线接入实验仪进行处理。由于超声接收器安装在运动体上，导线的存在对运动状态有一定影响，导线的折断也给使用带来麻烦。新仪器对接收到的超声信号采用了无线的红外调制-发射-接收方式。即用超声接收器信号对红外波进行调制后发射，固定在运动导轨一端的红外接收端接收红外信号后，再将超声信号解调出来。由于红外发射/接收的过程中信号的传输是光速，远远大于声速，它引起的多谱勒效应可忽
安全性能综合测试仪的介绍及技术指标 安全性能综合测试仪一般应用于各种家用电器、整机产品的电器安全检测。 一、电器安全测试六个项目：耐压、绝缘、接地、泄漏、低压启动、功率 二、内置隔离变压器，测试安全可靠 三、内置15″显示器和工控机，Windows操作键面具有显示、存贮、报警、统计、打印等功能 四、单项或多项自动测试，测试项目可选，测试顺序可选，测试时间由用户设定。 五、技术测试指标： 1、耐压测试： 输出电压范围：0-5000V， 漏电流范围：0-2.00-20.00mA 测试精度：5%， 时间设置范围：1-99S 2、绝缘电阻测试： 测试电压：DC：500V/1000V 精度：5% 绝缘电阻范围：0.5-200MΩ， 精度：5% 时间设置范围：2-99S 3、接地电阻测试： 测试电流：DC：10/25A 精度：5%
接地电阻测量范围：0-600mΩ 精度：5% 时间设置范围：2-99S 4、泄漏电流测试： 输出电压：0-280V可调（一般为1.06倍或1.11倍输入电压），泄漏电流测量范围：0-2.00- 20.00mA，精度：5% 泄漏功率：3KV A/4KV A/5KV A可选。时间设置范围：2-99S 5、低压启动： 输出电压：0-280V可调（调压器调节）， 电流范围：0.020-20A 精度：0.5% 时间设置：2-99S 6、功率测量： 输出电压：1.0倍输入电压（调压器调节） 电压测量范围：0-280V 电流测量范围：0.020-20.00A 功率测量范围：0-3KV A/4KV A/5KV A 功率因数测量范围：0.10-1.00， 以上精度：0.5级 六、安全性能综合测试仪的出厂默认容量一般在3KV A（如需加大容量，用户需指定） 来源:https://www.doczj.com/doc/071467728.html,/fsxiangyi/2012110818.html
北京航空航天大学 物理研究性实验报告 实验项目名称： 对多普勒效应测量超声声速实验的扩展 多普勒效应测量超声声速 摘要：本实验通过学习多普勒效益的相关原理，利用BHWL-Ⅱ多普勒超声测速仪测量超声声速，结合光电门测速的方法验证多普勒超声测速仪测量小车速度的精准程度。在本次试验报告中，将探讨多普勒勒效应试验数据的误差分析；将对试验仪器进行改进；利用多普勒超声测速仪进行更多实验的操作。
一、实验重点： (1)通过该实验进一步了解多普勒效应原理及其应用； (2)熟悉BHWL-Ⅱ多普勒超声测速仪的使用； (3)熟悉数字示波器的使用。 二、仪器相关原理简介与相应计算： 在无色散情况下，波在介质中的传播速度是恒定的，不会因波源运动而改变，也不会因观察者运动而改变。但当波源（或观察者）相对介质运动时，观察者所接收到的频率却可以改变。当我们站在铁路旁，有火车高速经过时，汽笛声会由高亢变得低沉，就是这个缘故。如果观察者运动，而火车静止，也有类似的现象。这种由于波源或观察者（或两者）相对介质运动而造成的观察者接收频率发生改变的现象，称为多普勒效应。 （一）实验原理： 多普勒超声测速仪是一套综合性的超声测速仪器，该仪器利用多普勒频移效应实现对运动物体速度的测量，并可与光电方式测速进行比较。实验装置如图1所示，电机与超声头固定于导轨上面，小车可以由电机牵引沿导轨左右运动，超声发射头与接收头固定于导轨右端，若超声发射频率为接收回波频率为f，超声波在静止介质中传播速度为u，小车运动速度为v（向右为正）。 依据多普勒频移公式，回波频率、多普勒频移和小车运动的速度分别为： 由于电路中不能表征负频移（即不论靠近还是远离超声头Δf恒为正），所以在该系统中采用了标量表示（Δf不区分正负，以靠近或远离超声头进行标识）。
名 称 电池性能测试仪内校标准 编号 **** 页次 1/1 一、适用范围：本公司所使用之电池性能测试仪。 二、管理权责：品保部 三、作业程序 3-1依《量检具仪器校验一览表》上所使用的外校合格，且在有效期内的三用表，并找出《量 检具仪器设备校验履历表》及要求使用单位提出受检之设备。 3-2备妥清洁用布，内校记录表。 3-3充放电电压校验。 3-3-1按正确操作方法开启电池测试系统，使其处正常工作状态。 3-3-2将三用表功能开关调至电压档，并选择合括之量程，用红、黑两测试棒分别接触 于被测电池的两极，即可读出此时电压的实际值。 3-3-3将三用表所测出的电压实际值与电池性能测试仪所示电压值相比较，若二者于允 许误差范围内，视为合格，反之，则视为不合格。 3-4充放电电流校验 3-4-1将三用表功能开关调至电流档，并选择合适之量程，把三用表串联于被测电池与 测试仪之间，即可读出此时电流的实际值。 3-4-2将三用表所测出的电流实际值与测试仪所示的电流值相比较，若二者于允许误差 范围内，视为合格，反之，则视为不合格。 3-5测试仪须无灰尘，无明显锈斑，显示无缺笔。 3-6依检验结果进行判定后鉴章呈部门主管核准。 3-7部门主管核准时，对于判定不合格者，须做出“报废”、“暂停使用”等之决定并鉴章。 3-8依3-6、3-7之判定后予以标示，标示方法依《检测设备校准作业办法》实施。 3-9校正温度原则为20±3℃之环境，其它相关规定依《检测设备校准作业办法》。 3-10依3-8做出标示后，记录于《量检具仪器设备履历表》中。 3-11校验合格后，测试仪校验周期为四个月。 四、附表：仪器设备内校记录表
1．0目的 规范操作方法，保证设备在正常运行的情况下得到安全有效的使用。 2．0适用范围 适用于仪迪MN42系列综合安全性能测试仪对产品的测试使用工作。 3．0参考文献 仪迪原出厂的《MN42系列综合安全性能测试仪使用指南》 4．0操作部骤 4．1使用前准备 4．1．1★购置交由第三方权威部门（如计量所）进行计量检测合格后方可投入使用。 4．1．2按要求接通好各输入和输出端口及外置设备，具体操作按出厂说明书交由专业人员完成 4．1．3★使用前先将仪器外壳接地，地面上垫塑胶垫绝缘，以保证操作者安全。 4．2操作过程 4．2．1★检视仪器计量合格标识是否在有效期内，如是方可使用，不是通知相关部门送检合格后使用。 4．2．2接通AC220V电源，开启必要的外置设备（如稳压电源、调压电源等），开启仪器电源开关。 4．2．3★仪运行情况点检；断开所有被测的电器或样品，按仪器面板上的“▼▲”选择“本机自检”按“确认” 键后仪器会自行进行运行检测，如异常仪器会报警提示，请关机约2分钟后重新开机自检，合格使用，如 仍出事异常知相关部门维修合格使用。（也使用一台固定的已知参数的电器进行仪器的点检工作，按照正 常的测试流程核实测数据即可） 1 2 3 4 4．2．4测试参数设置；按仪器面板上的“▼▲”选择“测试组”再按“确认”，出现“A、B、C、D、E、F” 字样，再按仪器面板上的“A”按设置即可进入设置界面，按仪器面板上的“ 设置类别和项目，按仪器面板上的“▼▲”改变设置数值，每一行首名称按“▼▲”都可改变测试项目“接 地、耐压、泄漏、功率、绝缘”，根据不同需要改变不同的测试顺序，一般设置顺序“接地”在最前，“功 率”在取后，具体设置参数按相关要求和相关检验标准。不合格设置分“遇不合格项继续”和“遇不合格 项停止”，“遇不合格项停止”表示某一项目不合格立即停止测试，“遇不合格项继续”表示某一项目不合 格还可以继续测试下面的项目，如果只想测试一个项目，将其他项目设为空就可，设置完成后按“保存”， 进入下一组设置。全部设置完成后就可进测试步骤了。 1 2 3 4．2．5测试选择；按不同产品要求按仪器面板上的“▼▲”选择“测试组”再按“确认”选择相应的组别（如消毒柜对应的测试数据是“A组”就选择“A”，确认反回即可。
四川理工学院实验报告 成绩 学号：11101030233 班级：网络工程一班 实验班编号： 姓名：赵鸿平 实验名称： 多普勒效应综合实验 实验目的： 1、测量超声接收器运动速度与接收频率之间的关系，验证多普勒效应，并由f－V关 系直线的斜率求声速。 2、利用多普勒效应测量物体运动过程中多个时间点的速度，查看V－t关系曲线，或 调阅有关测量数据，即可得出物体在运动过程中的速度变化情况，可研究： ①匀加速直线运动，测量力、质量与加速度之间的关系，验证牛顿第二定律。 ②自由落体运动，并由V－t关系直线的斜率求重力加速度。 ③简谐振动，可测量简谐振动的周期等参数，并与理论值比较 实验仪器： 多普勒效应综合实验仪由实验仪 实验原理： 1、超声的多普勒效应 根据声波的多普勒效应公式，当声源与接收器之间有相对运动时，接收器接收到的频率f为： f = f0（u+V1cosα1）/（u–V2cosα2）（1） 式中f0为声源发射频率，u为声速，V1为接收器运动速率，α1为声源与接收器连线与接收器运动方向之间的夹角，V2为声源运动速率，α2为声源与接收器连线与声源运动方向之间的夹角。
若声源保持不动，运动物体上的接收器沿声源与接收器连线方向以速度V运动，则从（1）式可得接收器接收到的频率应为： f = f0（1+V/u）（2） 当接收器向着声源运动时，V取正，反之取负。 若f0保持不变，以光电门测量物体的运动速度，并由仪器对接收器接收到的频率自动计数，根据（2）式，作f —V关系图可直观验证多普勒效应，且由实验点作直线，其斜率应为k=f0/u，由此可计算出声速u=f0/k 。 由（2）式可解出： V = u（f/f0– 1）（3）若已知声速u及声源频率f0 ，通过设置使仪器以某种时间间隔对接收器接收到的频率f采样计数，由微处理器按（3）式计算出接收器运动速度，由显示屏显示V－t关系图，或调阅有关测量数据，即可得出物体在运动过程中的速度变化情况，进而对物体运动状况及规律进行研究。 数据记录：（要求在实验前画出实验表格） 实验步骤 1. 自由落体运动验证牛顿第二定律：
性能测试 二次电池性能主要包括哪些方面? 主要包括电压、内阻、容量、内压、自放电率、循环寿命、密封性能、安全性能、储存性能、外观等，其它还有过充、过放、可焊性、耐腐蚀性等。 手机电池块有哪些电性能指标怎么测量？ 电池块的主要电性能指标： （1）容量 该指标反映电池块所能储存的电能的多少是以毫安小时计，例如:1600mAh是意味着电池以1600mA放电可以持续放电一小时。 （2）寿命 该指标反映电池块反复充放电循环次数。 （3）内阻 电池块的内阻越小越好，但不能是零。 （4）充电上限保护性能 锂电池充电时，其电压上限有一额定值，在任何情况下，锂电池的电压不允许超过此额定值该额定值。由PCB板上所选用的IC来决定和保证。 （5）放电下限保护性能 锂电池块放电时,在任何情况下锂电池的电压不允许低于某一额定值该额定值,由PCB 板上所选用的IC来决定和保证。 需要说明的是，在手机中一般锂电池块放电时，尚未到达下限保护值，手机就因电池电量不足而关机。 （6）短路保护特性 锂电池块外露的正负极片在被短路时,PCB板上的IC应立即加以判断,并做出反应关断MOSFET。当短路故障排除后，电池块又能立即输出电能，这些均有PCB上的IC来识别判断和执行。 电池的可靠性测试项目有哪些？ （1）循环寿命 （2）不同倍率放电特性
（3）不同温度放电特性 （4）充电特性 （5）自放电特性 （6）不同温度自放电特性（7）存贮特性 （8）过放电特性 （9）不同温度内阻特性（10）高温测试 （11）温度循环测试 （12）跌落测试 （13）振动测试 （14）容量分布测试 （15）内阻分布测试 （16）静态放电测试ESD 电池的安全性测试项目有哪些? （1）内部短路测试 （2）持续充电测试 （3）过充电 （4）大电流充电 （5）强迫放电 （6）坠落测试 （7）从高处坠落测试 （8）穿透实验 （9）平面压碎实验 （10）切割实验 （11）低气压内搁置测试（12）热虐实验 （13）浸水实验 （14）灼烧实验
少年易学老难成，一寸光阴不可轻- 百度文库 1 高精度动力电池综合测试仪 维护工作普遍面临的问题：维护人员越来越精减，维护工作量越来越大。DCLT产品的设计理念就是： 帮助用户----降低维护工作量，降低维护工作强度，提高维护测试效率。DCLT产品集蓄电池恒流放电，单体监测，容量快速分析，智能充电于一体。 一位前沿资深维护工作者评价DCLT时说：“DCLT既有放电功能又有智能充电功能，我现在只要接好连线即可离开，第二天再来拆线，所有测量数据自动保存，工作大大的轻松了”。 DCLT=蓄电池组恒流放电+单体电池电压监测+快速剩余容量分析+蓄电池组智能充电 一、DCLT-8010主要功能: 1、具有蓄电池组恒流放电功能。恒流放电电流：0-100A连续可调，能满足精确测量80V蓄电池组 容量。 2、具有蓄电池组智能充电功能。充电电流：0-100A连续可调，能满足蓄电池组的充电维护。 3、具有在线监测功能和快速容量分析功能。实时在线监测、显示所有测试数据：电流、电池组电压、 单体电池电压、放电时间、容量；在核对性放电试验结束时，能快速分析出各单体的剩余容量。 4、具有活化功能：可以设定充放电循环次数，对蓄电池组进行活化，有效提高单体容量。 5、具有单体电压检测功能，单体电压范围：1—16V。 6、具有完全深度放电功能：能满足十小时连续放电测试，精确测量电池容量，并自动记录测试数据。 7、背光式中文显示面板，在任何环境下均可清晰正常显示数据。 8、安全电驿装置：安全电驿由本机微电脑控制，没有放电或警报时可完全与电池隔离。 9、采用高效能放电专利合金材料，放电时负载无红热现象，即使冷却风扇停止，要求负载即自动减 少放电电流，不会产生红热危险现象。 10、主机具备USB接口：方便将数据导入计算机。具有快速连接功能，操作使用简单。 11、本机内部记忆装置采用FLASH ROM设计，记忆保存能力达10年，不会有一般依靠小电池供应 电能的电驿记忆装置只有三个月的保存能力并有可能发生电池漏夜的危险。 12、具备多项警报功能；能适时发出警报，风扇故障报警并停止放电，极性接反等误操作提示功能， 不损坏仪表。 13、具备多项安全自动保护功能：短路过流保护功能，温度过高等自动保护功能。 14、带中文后台分析软件，可查看蓄电池组放电和充电过程各单体曲线图，可自动将测量数据导成 EXCEL和WORD格式，方便基层工程师制作测试报告和对历史数据管理进行有效管理。 二、DCLT-8010产品特点 1.便携式，可随意移动测试 2.一机多用，解决维护工作量大的难题。 3.主机内置存储器，可直接在软盘上读取、存储纪录，无须携带电脑，单机即可工作；日后 用电脑打印报告即可。 4.安全装置：安全装置由微电脑控制启动，报警时能完全隔离电池，使其不受影响。 5.采用高效能放电元件:放电时负载无红热放光现象；即使冷却风扇停止，电热元件即自动减 少放电电流，不会有一般放电设备的红热危险现象。 6.外观设计：采用双手提设计、坚固可靠。面板采用正面斜板设计，易读易操作，美观大方。
仅供参考[整理] 安全管理文书 安全综合测试仪操作规程 日期：__________________ 单位：__________________ 第1 页共4 页
安全综合测试仪操作规程 1.安全性能综合测试仪及被测产品所使用的电源插座均应为完好 无损的固定插座。禁止使用规格不符的插座。插座破损应及时更换。 2.安全性能综合测试仪及被测产品所使用的电源插座均应为完好 无损的固定插座。禁止使用规格不符的插座。插座破损应及时更换。 3.测试过程中，严禁操作人员身体及仪器带电部位和被测负载壳体，谨防触电。 4.启动测试仪：按下面板电源开关，测试仪随即启动。延时5秒后，显示自检界面。 5.自检：确认接线盒上未连接待检设备后再按确认键，仪器自检。自检无误，自动进入主菜单。 6.选择测试后，根据不同规格型号的产品设立几个测试组，在主菜单下，按确认键，首先设置密码，然后在每一行的行首按上移键或下移键来选择绝缘、接地、耐压、泄漏、启动等测试项，根据测试要求设置各项目测试条件、报警值、测试时间，用左右移动键设定增减的参数值。 测试项目设置值时间 接地电阻25A，0.11秒 耐压试验220V工作电压1800V，10mA1秒 115V工作电压1500V，10mA 泄漏电流220V工作电压233V，1.5mA2秒 115V工作电压115V，1.5mA 7.将被测产品的电源插头插在接线盒，测试夹夹住被测产品金属外壳。 8．禁止重复关机，每次开关机间隔10秒以上，当测试进行中，除 第 2 页共 4 页
危险情况发生外，禁止关断电源。 9．关机：测试仪在关机前应先按停止键推出测试状态，去掉测试盒上的被测设备（须关断后面板上的空气开关）然后关断测试仪前面板上的电源开关。 10．维护保养： 1）测试仪长时间工作后（24小时）应关电10分钟以上，以保持仪表良好的工作状态。 2）每次使用前检查电源线、高压线、及测试夹无破损、裂缝、断路现象，方可使用。 3）每班使用软布和中性清洁剂擦洗一次仪器，以保持仪器表面的清洁。擦洗时确保断开电源。 第 3 页共 4 页

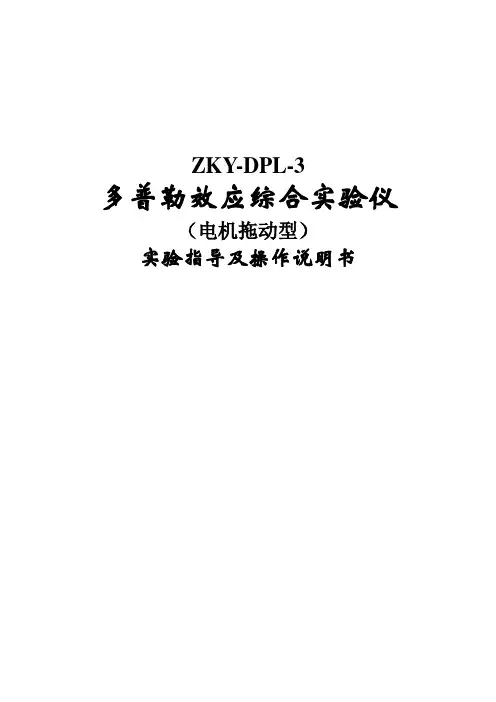

ZKY-DPL-3 多普勒效应综合实验仪 （电机拖动型） 实验指导及操作说明书
