液压油缸主要几何尺寸的计算： 上图中各个主要符号的意义： 错误!未找到引用源。— 液压缸工作腔的压力（Pa ） 错误!未找到引用源。— 液压缸回油腔的压力（Pa ） 错误!未找到引用源。—液压缸无杆腔工作面积 错误!未找到引用源。—液压缸有杆腔工作面积 D —液压缸内径 d —活塞杆直径 F — 液压缸推力 （N ） v —液压缸活塞运动速度 液压缸内径D 的计算 根据载荷力的大小和选定的系工作统压力来计算液压缸内径D 。液压缸内径D 和活塞杆直径d 可根据最大总负载和选取的工作压力来定，对单杆缸而言，无杆腔进油并不考虑机械效率时： ()212 1212 4F d p D p p p p π=---有杆腔进油并不考虑机械效率时： ()221 1212 4F d p D p p p p π=+--
一般情况下，选取回油背压 ，这时，上面两式便可简化，即无杆腔进油时 D = 有杆腔进油时： D = 设计调高油缸为无杆腔进油。 所以，216.91D mm = ==，按照GB/T2348-2001对液压缸内径进行圆整，取错误!未找到引用源。，即缸内径可以取为mm 250。 2.2活塞杆直径d 的计算 在液压油缸的活塞往复运动速度有一定要求的情况下，活塞杆的直径d 通常根 据液压缸速度比2 1v v v =λ的要求已经缸内径D 来确定。其中，活塞杆直径与缸内 径和速度比之间的关系为： d = 式中 D —液压缸内径 d —活塞杆直径 v λ—往复速度比 液压缸的往复运动速度比v λ，一般有2、1.46、1.33、1.25和1.15等几 种下表给出了不同往复速度比v λ时活塞杆直径d 和液压缸内径D 的关系。 v λ 1.15 1.25 1.33 1.46 2 d 0.36D 0.45D 0.5D 0.56D 0.71D 液压缸往复速度比v λ推荐值如下表所示：
目录 程序 1：初选缸径/杆径 ★条件一 已知设备或装置液压系统控制回路供给液压缸的油压 P、流量 Q 及其工况需要液压缸对负载输力的作用方式（推、拉、既推又拉）和相应力（推力 F1、拉力 F2、推力 F1 和拉力 F2）的大小（应考负载可能存在的额外阻力）。针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（输出力的作用方式为推力 F1 的工况： 初定缸径 D：由条件给定的系统油压 P（注意系统的流道压力损失），满足推力 F1 的要求对缸径 进行理论计算，参选标准缸径系列圆整后初定缸径 D； 初定杆径 d：由条件给定的输出力的作用方式为推力 F1 的工况，选择原则要求杆径在速比 1.46（速比：液压缸活塞腔有效作用面积与活塞杆腔有效作用面积之比）之间，具体需结合液压缸回油背压活塞杆的受压稳定性等因素，参照相应的液压缸系列速比标准进行杆径 d 的选择
（2）输出力的作用方式为拉力 F2 的工况： 假定缸径 D，由条件给定的系统油压 P（注意系统的沿程压力损失），满足拉力 F2 的要求对杆径 d 进行理论计算，参选标准杆径系列后初定杆径 d，再对初定杆径 d 进行相关强度校验后确定。（3）输出力的作用方式为推力 F1 和拉力 F2 的工况： 参照以上（1）、（2）两种方式对缸径 D 和杆径 d 进行比较计算，并参照液压缸缸径、杆径标准系列进行选择。 ★条件二 已知设备或装置需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力 F1、拉力 F2、推力 F1 和拉力 F2）大小（应考虑负载可能存在的额外阻力）。但其设备或装置液压系统控制回路供给液压缸的油压 P、流量 Q 等参数未知，针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下： （1）根据本设备或装置的行业规范或特点，确定液压系统的额定压力 P；专用设备或装置液压系统的额定压力由具体工况定，一般建议在中低压或中高压中进行选择。 （2）根据本设备或装置的作业特点，明确液压缸的工作速度要求。 （3）参照“条件一”缸径/杆径的初选方法进行选择。 注：缸径 D、杆径 d 可根据已知的推（拉）力、压力等级等条件由下表进行初步查取。 不同压力等级下各种缸径/杆径对应理论推（拉）力表
如何确定液压油缸规格型液压油缸选型参考 文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
目录 程序 1：初选缸径/杆径 ★条件一 已知设备或装置液压系统控制回路供给液压缸的油压 P、流量 Q 及其工况需要液压缸对载输出力的作用方式（推、拉、既推又拉）和相应力（推力 F1、拉力 F2、推力 F1 和拉力F2）的大小（应考虑负载可能存在的额外阻力）。针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（1）输出力的作用方式为推力 F1 的工况： 初定缸径 D：由条件给定的系统油压 P（注意系统的流道压力损失），满足推力 F1 的要求对缸径 D 进行理论计算，参选标准缸径系列圆整后初定缸径 D； 初定杆径 d：由条件给定的输出力的作用方式为推力 F1 的工况，选择原则要求杆径在速1.46～2 （速比：液压缸活塞腔有效作用面积与活塞杆腔有效作用面积之比）之间，具体需合液压缸回油背压、活塞杆的受压稳定性等因素，参照相应的液压缸系列速比标准进行杆径的选择
（2）输出力的作用方式为拉力 F2 的工况： 假定缸径 D，由条件给定的系统油压 P（注意系统的沿程压力损失），满足拉力 F2 的要求对杆径 d 进行理论计算，参选标准杆径系列后初定杆径 d，再对初定杆径 d 进行相关强度校验后确定。（3）输出力的作用方式为推力 F1 和拉力 F2 的工况： 参照以上（1）、（2）两种方式对缸径 D 和杆径 d 进行比较计算，并参照液压缸缸径、杆径标准系列进行选择。 ★条件二 已知设备或装置需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力 F1、拉力 F2、推力 F1 和拉力 F2）大小（应考虑负载可能存在的额外阻力）。但其设备或装置液压系统控制回路供给液压缸的油压 P、流量 Q 等参数未知，针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下： （1）根据本设备或装置的行业规范或特点，确定液压系统的额定压力 P；专用设备或装置液压系统的额定压力由具体工况定，一般建议在中低压或中高压中进行选择。 （2）根据本设备或装置的作业特点，明确液压缸的工作速度 要求。（3）参照“条件一”缸径/杆径的初选方法进行选 择。 注：缸径 D、杆径 d 可根据已知的推（拉）力、压力等级等条件由下表进行初步查取。 不同压力等级下各种缸径/杆径对应理论推（拉）力表
【液压缸选定程序】 程序1：初选缸径/杆径（以单活塞杆双作用液压缸为例） ※ 条件一 已知设备或装置液压系统控制回路供给液压缸的油压P、流量Q及其工况需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力F1、拉力F2、推力F1和拉力F2）的大小（应考虑负载可能存在的额外阻力）。针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下： （1）输出力的作用方式为推力F1的工况： 初定缸径D：由条件给定的系统油压P（注意系统的流道压力损失），满足推力F1的要求对缸径D进行理论计算，参选标准缸径系列圆整后初定缸径D； 初定杆径d：由条件给定的输出力的作用方式为推力F1的工况，选择原则要求杆径在速比~2（速比：液压缸活塞腔有效作用面积与活塞杆腔有效作用面积之比）之间，具体需结合液压缸回油背压、活塞杆的受压稳定性等因素，参照相应的液压缸系列速比标准进行杆径d的选择。 （2）输出力的作用方式为拉力F2的工况： 假定缸径D，由条件给定的系统油压P（注意系统的沿程压力损失），满足拉力F2的要求对杆径d进行理论计算，参选标准杆径系列后初定杆径d，再对初定杆径d进行相关强度校验后确定。 （3）输出力的作用方式为推力F1和拉力F2的工况： 参照以上（1）、（2）两种方式对缸径D和杆径d进行比较计算，并参照液压缸缸径、杆径标准系列进行选择。 ※ 条件二 已知设备或装置需要液压缸对负载输出力的作用方式（推、拉、既推又拉）和相应力（推力F1、拉力F2、推力F1和拉力F2）大小（应考虑负载可能存在的额外阻力）。但其设备或装置液压系统控制回路供给液压缸的油压P、流量Q等参数未知，针对负载输出力的三种不同作用方式，其缸径/杆径的初选方法如下：（1）根据本设备或装置的行业规范或特点，确定液压系统的额定压力P；专用设备或装置液压系统的额定压力由具体工况定，一般建议在中低压或中高压中进行选择。 （2）根据本设备或装置的作业特点，明确液压缸的工作速度要求。 （3）参照“条件一”缸径/杆径的初选方法进行选择。 注：缸径D、杆径d可根据已知的推（拉）力、压力等级等条件由下表进行初步查取。 不同压力等级下各种缸径/杆径对应理论推（拉）力表
(1) 缸体采用H8、H9配合。表面粗糙并：当活塞采用橡胶密封圈密封时，Ra为0.1～0.4μm，当活塞用活塞环密封时， Ra为0.2～0.4μm。 (2) 缸体内径D的圆度公差值可按9、10或11级精度选取，圆柱度公差值可按8能精度选取。 (3) 缸体端面T的垂直度公差值可按7级精度选取。 (4) 当缸体与缸头采用螺纹联接时，螺纹应取为6级精度的米制螺纹。 (5) 当缸体带有耳环或销轴时，孔径D1或轴径d2的中心线对缸体内孔轴线的垂直度公差应按9级精度选取。 (6) 为了防止腐蚀和提高寿命，缸体内应镀以厚度为30～40μm的铬层，镀后进行珩磨或抛光。
（7）缸筒的材料：一般要求有足够的强度和冲击韧性，对焊接的缸筒还要求有良好的焊接性能。根据液 压缸的参数、用途和毛坯的来源等可选用以下各种材料：25、S35、S45、2CrMo、35CrMo、38CrMoAl、 ZG200-400、ZG230-450、1Cr18Ni9、ZL105、LF3、LF6、ZQA19-4、ZQA10-3-1.5等. 二、缸体端部联接型式 1.对于固定机械，若尺寸与质量没有特殊要求时，建议采用法兰联接或拉杆联接。 2.对于活动机械，若尺寸和质量有特殊要求时，推荐采用外螺纹联接或外半环联接。 三、缸盖 缸盖的材料 液压缸缸盖的常用材料为35、45号锻钢或ZG35、ZG45铸钢或HT200、HT300、HT350铸铁等材料。 缸盖的技术要求 1)直径D、D2、D3的圆柱度公差应按9、10、11级精度选取； 2）D2、D3与d同轴度公差值为0.03mm； 3）端面A、B与直径d轴心线的垂直度公差值按7级精度选取； 4）导向孔的表面粗糙度Ra＝1.25μm 四、活塞的材料 液压缸活塞常用的材料为耐磨铸铁、灰铸铁(HT300、HT350)、钢(有的在外径上套有尼龙66、尼龙1010或夹布酚醛塑料的耐磨环)及铝合金等。 活塞的技术要求
A、大腿液压缸结构尺寸设计计算 ①、大腿缸的负载组成 1、工作载荷（活塞杆在抬腿过程中始终受压） 2、惯性载荷（由于所选用液压缸尺寸较小，即不计 重量，且执行元件运动速度变化较小，故不考虑惯性载 荷） 3、密封阻力，其中是作用于活塞上的载 荷，且，是外载荷，，其中是 液压缸的机械效率，取 综上可得：外载荷，密封阻力， 总载荷。 ②、初选系统工作压力 1、按载荷选定工作压力，取工作腔压力为 （由于总载荷为61988N大于50000N，故根据手册 选取工作压力为12MPa） 2、选择执行元件液压缸的背压力为（由于回 油路带有调速阀，且回油路的不太复杂，故根据手册 选取被压压力为1MPa） ③、液压缸主要结构尺寸的计算 1、在整个抬腿过程中活塞杆始终受压，故可得下式： 活塞杆受压时：
----------液压缸工作腔压力（Pa） ----------液压缸回油腔压力（Pa） ----------无杆腔活塞有效作用面积，，D为活塞直径（m）----------有杆腔活塞有效作用面积，，d为活塞杆直径（m） 选取d/D=0.7（由于工作压力为12MPa大于5MPa，故根据手册选取d/D=0.7） 综上可得：D=82.8mm，根据手册可查得常用活塞杆直径，可取D=90mm，d=60mm。 校核活塞杆的强度，其中活塞杆的材料为45钢，故。 由于活塞杆在受负载的工作过程中仅收到压力作用，故仅校核其 压缩强度即可。，故满足强度要求。 即d=60mm，则D=90mm。 由此计算得工作压力为： 根据所选取的活塞直径D=90mm，可根据手册选的液压缸的外径为108mm，即可得液压缸壁厚为。 校核液压缸缸壁的强度，其中液压缸的材料为45钢，故
液压缸选型程序 程序1: 初选缸径/杆径( 以单活塞杆双作用液压缸为例) ※ 条件一 已知设备或装置液压系统控制回路供给液压缸的油压P、流量Q及其工况需要液压缸对负载输出力的作用方式( 推、拉、既推又拉) 和相应力( 推力F1、拉力F2、推力F1和拉力F2) 的大小( 应考虑负载可能存在的额外阻力) 。针对负载输出力的三种不同作用方式, 其缸径/杆径的初选方法如下: ( 1) 输出力的作用方式为推力F1的工况: 初定缸径D: 由条件给定的系统油压P( 注意系统的流道压力损失) , 满足推力F1的要求对缸径D进行理论计算, 参选标准缸径系列圆整后初定缸径D; 初定杆径d: 由条件给定的输出力的作用方式为推力F1的工况, 选择原则要求杆径在速比1.46~2( 速比: 液压缸活塞腔有效作用面积与活塞杆腔有效作用面积之比) 之间, 具体需结合液压缸回油背压、活塞杆的受压稳定性等因素, 参照相应的液压缸系列速比标准进行杆径d的选择。( 2) 输出力的作用方式为拉力F2的工况:
假定缸径D, 由条件给定的系统油压P( 注意系统的沿程压力损失) , 满足拉力F2的要求对杆径d进行理论计算, 参选标准杆径系列后初定杆径d, 再对初定杆径d进行相关强度校验后确定。 ( 3) 输出力的作用方式为推力F1和拉力F2的工况: 参照以上( 1) 、 ( 2) 两种方式对缸径D和杆径d进行比较计算, 并参照液压缸缸径、杆径标准系列进行选择。 ※ 条件二 已知设备或装置需要液压缸对负载输出力的作用方式( 推、拉、既推 又拉) 和相应力( 推力F1、拉力F2、推力F1和拉力F2) 大小( 应考虑负载可能存在的额外阻力) 。但其设备或装置液压系统控制回路供给 液压缸的油压P、流量Q等参数未知, 针对负载输出力的三种不同作用方式, 其缸径/杆径的初选方法如下: ( 1) 根据本设备或装置的行业规范或特点, 确定液压系统的额定压力P; 专用设备或装置液压系统的额定压力由具体工况定, 一般建议在中低压 或中高压中进行选择。 ( 2) 根据本设备或装置的作业特点, 明确液压缸的工作速度要求。 ( 3) 参照”条件一”缸径/杆径的初选方法进行选择。 注: 缸径D、杆径d可根据已知的推( 拉) 力、压力等级等条件由下表进行初步查取。
液压油缸的主要设计技术参数 一、液压油缸的主要技术参数： 1.油缸直径；油缸缸径，内径尺寸。 2. 进出口直径及螺纹参数 3.活塞杆直径； 4.油缸压力；油缸工作压力，计算的时候经常是用试验压力，低于16MPa乘以1.5，高于16乘以1.25 5.油缸行程； 6.是否有缓冲；根据工况情况定，活塞杆伸出收缩如果冲击大一般都要缓冲的。 7.油缸的安装方式； 达到要求性能的油缸即为好，频繁出现故障的油缸即为坏。应该说是合格与不合格吧？好和合格还是有区别的。 二、液压油缸结构性能参数包括：1.液压缸的直径；2.活塞杆的直径；3.速度及速比；4.工作压力等。 液压缸产品种类很多，衡量一个油缸的性能好坏主要出厂前做的各项试验指标，油缸的工作性能主要表现在以下几个方面： 1.最低启动压力：是指液压缸在无负载状态下的
最低工作压力，它是反映液压缸零件制造和装配 精度以及密封摩擦力大小的综合指标； 2.最低稳定速度：是指液压缸在满负荷运动时没 有爬行现象的最低运动速度，它没有统一指标， 承担不同工作的液压缸，对最低稳定速度要求也 不相同。 3.内部泄漏：液压缸内部泄漏会降低容积效率， 加剧油液的温升，影响液压缸的定位精度，使液 压缸不能准确地、稳定地停在缸的某一位置，也 因此它是液压缸的主要指标之。 液压油缸常用计算公式 液压油缸常用计算公式 项目公式符号意义 液压油缸面积(cm 2 ) A =πD 2 /4 D ：液压缸有效活塞直径(cm) 液压油缸速度(m/min) V = Q / A Q ：流量(l / min) 液压油缸需要的流量(l/min) Q=V×A/10=A×S/10t V ：速度(m/min) S ：液压缸行程(m) t ：时间(min) 液压油缸出力(kgf) F = p × A F = (p × A) －(p×A) ( 有背压存在时) p ：压力(kgf /cm 2 ) 泵或马达流量(l/min) Q = q × n / 1000 q ：泵或马达的几何排量(cc/rev) n ：转速（rpm ） 泵或马达转速(rpm) n = Q / q ×1000 Q ：流量(l / min) 泵或马达扭矩(N.m) T = q × p / 20π 液压所需功率(kw) P = Q × p / 612 管内流速(m/s) v = Q ×21.22 / d 2 d ：管内径(mm) 管内压力降(kgf/cm 2 ) △ P=0.000698×USLQ/d 4 U ：油的黏度(cst) S ：油的比重
一、液压油缸定义 液压油缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。液压缸输出力和活塞有效面积及其两边的压差成正比；液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。缓冲装置与排气装置视具体应用场合而定，其他装置则必不可少。 二、液压油缸型号尺寸有： 1、常用的标准有Φ140/100-800其含义是缸(直)径(内径)为140，杆径为100，行程为800。一般注明缸径，杆径，行程，连接方式，安装距离，工称压力，生产时间，出厂编号等。 2、180/150/125/100427019MPa50-75吨；缸筒材料采用45#或强度相当的材料，安全余量大；密封圈采用日本华尔卡产品；零部件采用数控机床加工，精度易于得到有效保证，生产质量一致性好。 3、三级、四级液压缸；额定工作压力19MPa；行程3880～6200mm；最大伸出套筒直径为195mm；油缸推力20-56吨，适用车载40-85吨。采用高端的三维设计及仿真软件进行油缸的设计，校核油缸关键部位的强度，进行液压系统及流场的仿真。 三、液压油缸型主要尺寸的确定 （1）缸筒直径的确定
根据公式：F=P×A，由活塞所需要的推力F和工作压力P可求得活塞的有效面积A，进一步根据油缸的不同结构形式，计算缸筒的直径D。 （2）活塞杆尺寸的选取 活塞杆的直径d，按工作时的受力情况来确定。根据表4-2来确定。 （3）油缸长度的确定 油缸筒长度=活塞行程+活塞长度+活塞导向长度+活塞杆密封及导向 长度+其它长度。活塞长度=(0.6—1)D；活塞杆导向长度=（0.6—1.5）d。其它长度指一些特殊的需要长度，如：两端的缓冲装置长度等。某些单活塞杆油缸油时提出最小导向程度的要求，如：H≥L/20+D/2。
液压油缸的主要技术参数 一、液压油缸的主要技术参数： 1.油缸直径；油缸缸径，内径尺寸。 2. 进出口直径及螺纹参数 3.活塞杆直径； 4.油缸压力；油缸工作压力，计算的时候经常是用试验压力，低于16MPa乘以，高于16乘以 5.油缸行程； 6.是否有缓冲；根据工况情况定，活塞杆伸出收缩如果冲击大一般都要缓冲的。 7.油缸的安装方式； 达到要求性能的油缸即为好，频繁出现故障的油缸即为坏。应该说是合格与不合格吧好和合格还是有区别的。 二、液压油缸结构性能参数包括：1.液压缸的直径；2.活塞杆的直径；3.速度及速比；4.工作压力等。 液压缸产品种类很多，衡量一个油缸的性能好坏主要出厂前做的各项试验指标，油缸的工作性能主要表现在以下几个方面： 1.最低启动压力：是指液压缸在无负载状态下的最低工作压力，它是反映液压缸零件制造和装配
非标液压、机电、试验、工控设备开发研制。 液压缸无杆腔面积A=*40*40/ (平方米)=(平方米) 泵的理论流量Q=排量*转速=32*1430/1000000 (立方米/分)=(立方米/ 分) 液压缸运动速度约为V=*Q/A= m/min 所用时间约为T=缸的行程/速度=L/V==8 (秒) 上面的计算是在系统正常工作状态时计算的,如果溢流阀的安全压力调得较低,负载过大,液压缸的速度就没有上面计算的大,时间T就会增大. 楼主应把系统工作状态说得更清楚一些.其实这是个很简单的问题:你先求出油缸的体积,会求吧,等于:4021238立方毫米;然后再求出泵的每分钟
流量,需按实际计算,效率取92%(国家标准),得出流量 为:32X1430X1000X92%=立方毫米;两数一除就得出时间:分钟,也就是秒,至于管道什么流速什么的东西根本不要考虑,影响比较少. 油缸主要尺寸的确定方法 1．油缸的主要尺寸 油缸的主要尺寸包括：缸筒内径、活塞缸直径、缸筒长度以及缸筒壁厚等。 2．主要尺寸的确定 （1）缸筒直径的确定 根据公式：F=P×A，由活塞所需要的推力F和工作压力P可求得活塞的有效面积A，进一步根据油缸的不同结构形式，计算缸筒的直径D。 （2）活塞杆尺寸的选取 活塞杆的直径d，按工作时的受力情况来确定。根据表4-2来确定。 （3）油缸长度的确定 油缸筒长度=活塞行程+活塞长度+活塞导向长度+活塞杆密封及导向 长度+其它长度。活塞长度=—1)D；活塞杆导向长度=（—）d。其它长度指一些特殊的需要长度，如：两端的缓冲装置长度等。某些单活塞杆油缸油时提出最小导向程度的要求，如： H≥L/20+D/2。 液压设计常用资料 时间：2010-8-27 14:17:02 径向密封沟槽尺寸 O形密封圈截面直径d 2 沟槽宽度b 气动动密封液压动密封 和 静密封 b b 1 b 2
条件一 给定设备或设备的液压系统控制回路提供的油压P，流量Q和液压缸的工作条件，液压缸对负载输出力的作用方式（推，拉，推和拉））和相应的力（推力F1，拉力F2，推力F1和拉力F2）是必需的（应考虑可能的负载附加阻力）。根据负载输出力的三种不同作用方式，缸径/杆径的主要选择方法如下： （1）输出力的作用方式为推力F1的工作状态： 初始气缸直径D：根据条件给出的系统油压P（注意系统流路的压力损失）满足推力F1的要求。对气缸直径D进行理论计算，参加标准气缸直径系列的四舍五入，然后初步确定气缸直径D； 活塞杆直径D的初始确定：在输出力的作用方式为推力F1的条件下，选择原理要求活塞杆直径在1.46?2之间（速比：活塞杆有效容积的比）。液压缸至活塞杆腔的有效面积），以及诸如液压缸的回油压力，活塞杆的压缩稳定性以及液压缸系列的相应速比标准之类的具体因素应为用于杆的选择直径D。
（2）输出力的作用方式为张力F2 假设气缸直径D，由条件给出的系统油压P（注意系统沿途的压力损失）满足张力F2的要求，则从理论上计算杆直径D。在选择标准杆直径系列之后，首先确定杆直径D，然后在相关强度验证之后确定初始确定的杆直径D。 （3）输出力的作用方式为推力F1和张力F2 按照上述两种方法（1）和（2）比较计算缸径D和杆径d，并根据液压缸缸径和杆径的标准系列进行选择。 条件二 设备或设备所需的液压缸的作用模式（推，拉，推和拉）以及相应的力（推力F1，拉力F2，推力F1和拉力F2）是已知的（可能的负载附加阻力应该被考虑到）。但是，由设备或设备的液压系统的控制电路提供的液压缸的油压P和流量Q等参数未知
液压油缸一般指液压缸，液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。液压缸输出力和活塞有效面积及其两边的压差成正比；液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。缓冲装置与排气装置视具体应用场合而定，其他装置则必不可少。 液压油缸主要应用于机械中，是工程机械最主要部件，主要是为机械提供动力的重要核心元件。 液压油缸型号的选择,主要是看液压油缸内径,以及其使用压力这两个。如果,其推力是为4吨,其使用压力是为8MPa,那么,其型号可以表示为80*40*300-8MPa。如果,油缸内径为60,使用压力为16MPa,那么,型号表示是为60*35*300-16MPa。 常用的标准有Φ140/100-800其含义是缸（直）径（内径）为140，杆径为100，行程为800。 液压油缸：根据《2013-2017年中国液压油缸行业产销需求预测与转型升级分析报告》统计，2010年我国液压行业实现产值351.13亿元，同比增长33.29%。我国的液压工业经过近50年的发展，已具有相当生产实力和技术水平，可基本满足经济发展的一般需求，其中重大成套装备的配套率已达到60%以上。尤其是近10年来下游行业的快速成长，积极推动了液压行业的成长。油缸是我国液压产品中比较成熟的产品之一。行业保持多年快速增长，已经形成了较为成熟
的供需链，具备了较大的市场规模。前瞻网数据显示，我国液压油缸行业销售收入由2005年的31亿元增长至2010年的近110亿元，5年复合增长率为28.83%。但是，和液压行业相同，油缸占全国工业总产值的比例仍较低，远低于国外发达国家水平。同时，我国具有市场需求旺盛、成本低等优势，预计未来将成为世界液压行业和油缸行业的重心。

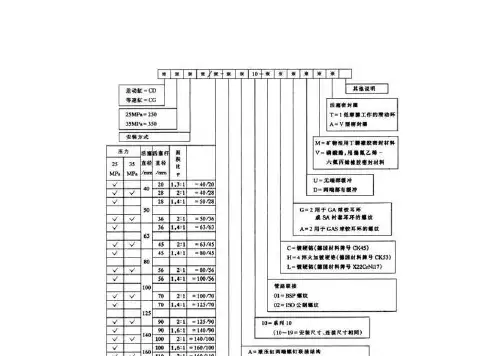

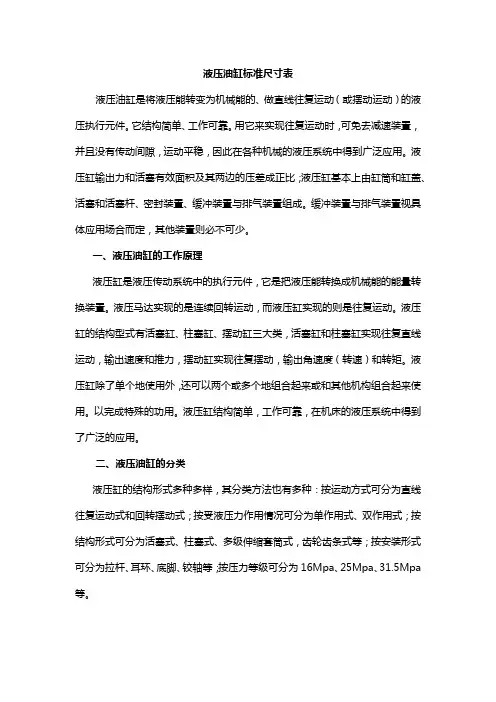

液压油缸型号大全: PY497——油缸型号 100——缸径 70——杆径 1801——行程 液压油缸: 液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。液压缸输出力和活塞有效面积及其两边的压差成正比；液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。缓冲装置与排气装置视具体应用场合而定，其他装置则必不可少。 液压缸是液压传动系统中的执行元件，它是把液压能转换成机械能的能量转换装置。液压马达实现的是连续回转运动，而液压缸实现的则是往复运动。液压缸的结构型式有活塞缸、柱塞缸、摆动缸三大类，活塞缸和柱塞缸实现往复直线运动，输出速度和推力，摆动缸实现往复摆动，输出角速度（转速）和转矩。液压缸除了单个地使用外，还可以两个或多个地组合起来或和其他机构组合起来使用。以完成特殊的功用。液压缸结构简单，工作可靠，在机床的液压系统中得到了广泛的应用。 液压缸的结构形式多种多样，其分类方法也有多种：按运动方式
可分为直线往复运动式和回转摆动式；按受液压力作用情况可分为单作用式、双作用式；按结构形式可分为活塞式、柱塞式、多级伸缩套筒式，齿轮齿条式等；按安装形式可分为拉杆、耳环、底脚、铰轴等；按压力等级可分为16Mpa、25Mpa、31.5Mpa等。 活塞式 单活塞杆液压缸只有一端有活塞杆。如图所示是一种单活塞液压缸。其两端进出口油口A和B都可通压力油或回油，以实现双向运动，故称为双作用缸。 活塞仅能单向运动，其反方向运动需由外力来完成。但其行程一般较活塞式液压缸大。 活塞式液压缸可分为单杆式和双杆式两种结构，其固定方式由缸体固定和活塞杆固定两种，按液压力的作用情况有单作用式和双作用式。在单作用式液压缸中，压力油只供液压缸的一腔，靠液压力使缸实现单方向运动，反方向运动则靠外力（如弹簧力、自重或外部载荷等）来实现；而双作用液压缸活塞两个方向的运动则通过两腔交替进油，靠液压力的作用来完成。 如图所示为单杆双作用活塞式液压缸示意图。它只在活塞的一侧设有活塞杆，因而两腔的有效作用面积不同。在供油量相同时，不同腔进油，活塞的运动速度不同；在需克服的负载力相同时，不同腔进油，所需要的供油压力不同，或者说在系统压力调定后，环卫垃圾车液压缸两个方向运动所能克服的负载力不同。
