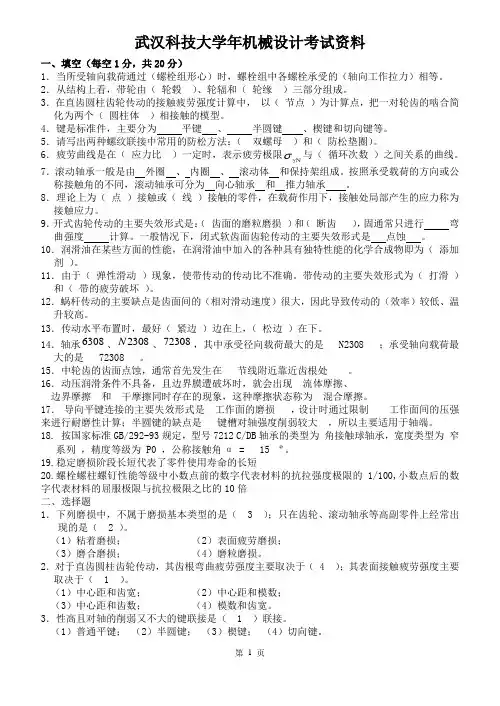

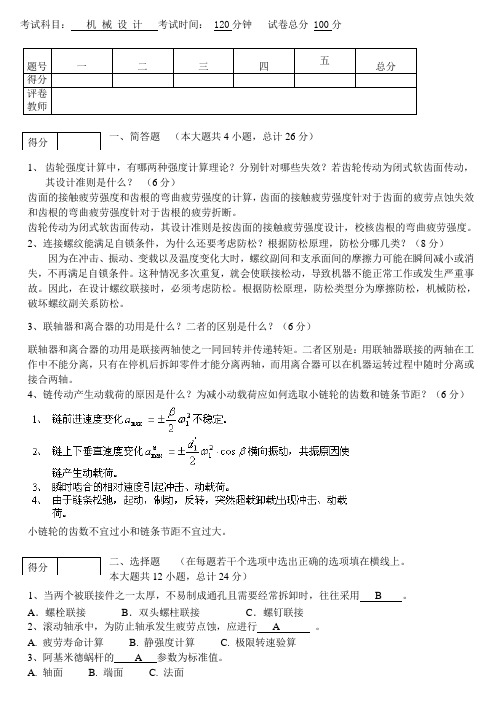

武汉科技大学年机械设计考试资料
一、填空（每空1分，共20分）
1．当所受轴向载荷通过（螺栓组形心）时，螺栓组中各螺栓承受的（轴向工作拉力）相等。2．从结构上看，带轮由（轮毂）、轮辐和（轮缘）三部分组成。
3．在直齿圆柱齿轮传动的接触疲劳强度计算中，以（节点）为计算点，把一对轮齿的啮合简化为两个（圆柱体）相接触的模型。
4．键是标准件，主要分为平键、半圆键、楔键和切向键等。
5．请写出两种螺纹联接中常用的防松方法：（双螺母）和（防松垫圈）。
6．疲劳曲线是在（应力比）一定时，表示疲劳极限
与（循环次数）之间关系的曲线。
γN
7．滚动轴承一般是由外圈、内圈、滚动体和保持架组成。按照承受载荷的方向或公称接触角的不同，滚动轴承可分为向心轴承和推力轴承。
8．理论上为（点）接触或（线）接触的零件，在载荷作用下，接触处局部产生的应力称为接触应力。
9．开式齿轮传动的主要失效形式是：（齿面的磨粒磨损）和（断齿），固通常只进行弯曲强度计算。一般情况下，闭式软齿面齿轮传动的主要失效形式是点蚀。10．润滑油在某些方面的性能，在润滑油中加入的各种具有独特性能的化学合成物即为（添加剂）。
11．由于（弹性滑动）现象，使带传动的传动比不准确。带传动的主要失效形式为（打滑）和（带的疲劳破坏）。
12．蜗杆传动的主要缺点是齿面间的（相对滑动速度）很大，因此导致传动的（效率）较低、温升较高。
13．传动水平布置时，最好（紧边）边在上，（松边）在下。
N、72308，其中承受径向载荷最大的是 N2308 ；承受轴向载荷最14．轴承6308、2308
大的是 72308 。
15．中轮齿的齿面点蚀，通常首先发生在节线附近靠近齿根处。
16．动压润滑条件不具备，且边界膜遭破坏时，就会出现流体摩擦、
边界摩擦和干摩擦同时存在的现象，这种摩擦状态称为混合摩擦。
17．导向平键连接的主要失效形式是工作面的磨损，设计时通过限制工作面间的压强来进行耐磨性计算；半圆键的缺点是键槽对轴强度削弱较大，所以主要适用于轴端。
18. 按国家标准GB/292-93规定，型号7212 C/DB轴承的类型为角接触球轴承，宽度类型为窄
系列，精度等级为 P0 ，公称接触角α = 15 o。
19.稳定磨损阶段长短代表了零件使用寿命的长短
20.螺栓螺柱螺钉性能等级中小数点前的数字代表材料的抗拉强度极限的1/100,小数点后的数字代表材料的屈服极限与抗拉极限之比的10倍
二、选择题
1．下列磨损中，不属于磨损基本类型的是（ 3 ）；只在齿轮、滚动轴承等高副零件上经常出现的是（ 2 ）。
（1）粘着磨损；（2）表面疲劳磨损；
（3）磨合磨损；（4）磨粒磨损。
2．对于直齿圆柱齿轮传动，其齿根弯曲疲劳强度主要取决于（ 4 ）；其表面接触疲劳强度主要取决于（ 1 ）。
（1）中心距和齿宽；（2）中心距和模数；
（3）中心距和齿数；（4）模数和齿宽。
3．性高且对轴的削弱又不大的键联接是（ 1 ）联接。
（1）普通平键；（2）半圆键；（3）楔键；（4）切向键。
4．轮传动中，轮齿的齿面疲劳点蚀，通常首先发生在 【 D 】
A ．齿顶部分 B. 靠近节线的齿顶部分
C ．齿根部分 D. 靠近节线的齿根部分
5．传动中，弹性滑动 【 D 】
A ．在张紧力足够时可以避免
B ．在传递功率较小时可以避免
C ．在小带轮包角足够大时可以避免
D ．是不可避免的
6．设计V 带传动时，选择小带轮基准直径d 1≥d min ，其主要目的是为了 【 B 】
A ．使传动的包角不致于过小
B ．使带的弯曲应力不致于过大
C ．增大带轮间的摩擦力
D ．便于带轮的制造
7．在下列四种型号的滚动轴承中，只能承受轴向载荷的是 【 B 】
A ．6208 B. N2208 C. 3208 D. 5208
8．代号为1318的滚动轴承，内径尺寸d 为 【 A 】
A. 90mm
B. 40mm
C. 19mm
D. 8mm
9．下列哪种螺纹主要用于联接？ 【 D 】
A. 矩形螺纹
B. 梯形螺纹
C. 锯齿形螺纹
D. 三角形螺纹
10．蜗杆传动中,轮齿承载能力的计算主要是针对__B_来进行的.
A)蜗杆齿面接触强度和蜗轮齿根抗弯强度 B)蜗轮齿面接触强度和齿根抗弯强度
C)蜗杆齿面接触强度和齿根抗弯强度 D)蜗轮齿面接触强度和蜗杆齿根抗弯强度
11．若一对滚动轴承的基本额定寿命为537000转，则该轴承所受的当量动载荷 A 基本额定动载荷。
A) 大于 B) 等于 C) 小于
三、简答题（每小题5分，共20分）
1． 指出正常磨损过程通常经历哪几个磨损阶段？
答：主要经历三个阶段：磨合磨损阶段；稳定磨损阶段；剧烈磨损阶段。
2． 简述齿向载荷分布系数βK 和齿间载荷分配系数αK 分别考虑的是什么因素对齿轮所受载荷
的影响？
答：系数βK 考虑的是载荷沿齿向分布不均匀性对齿轮轮齿所受载荷的影响；
系数αK 考虑的是载荷在同时啮合的齿对之间分配不均对齿轮轮齿所受载荷的影响。
3． 试分析张紧力F 0对带传动正反两方面的影响。
答：张紧力F0越大，则带传动的承载能力就越大，但同时带中所受的拉应力也越大，从而 降低带的寿命；张紧力越小，虽可减小带中的拉应力，提高带的寿命，但带传动的承载能力会降低。
4、为什么开式齿轮传动一般不会出现点蚀现象？
答：因为在开式齿轮传动中，磨粒磨损的速度比产生点蚀的速度还快，在点蚀形成之前，齿面的材料已经被磨掉，故而一般不会出现点蚀现象。
5．简述轮齿的失效形式主要有哪五种？
轮齿折断、齿面点蚀、齿面胶合、齿面磨损、齿面塑性变
6．简述带传动中，打滑、弹性滑动的含义。
若带所需传递的圆周力超过带与轮面间的极限摩擦力总和时，带与带轮将发生显著的相对滑动，这种现象称为打滑。…………2分
这种由于材料的弹性变形而产生的滑动称为弹性滑动。…………2分
打滑应当避免，弹性滑动不可避免。…………1分
7．试说明滚动轴承代号6308的含义。6─深沟球轴承…………1分
3─中系列…………1分
08─内径d=40mm …………1分
公差等级为0级…………1分
游隙组为0组…………1分
8．常用的螺纹紧固件有哪些？
常用的螺纹紧固件品种很多，包括螺栓、双头螺柱、螺钉、紧定螺钉、螺母、垫圈等。
9．图示一V 带传动，小带轮为主动轮，转向为顺时针。A 、C 和B 、D 分别是V 带绕入点和绕出点。试问： 1)在哪个点上带速大于带轮圆周速度？
2)在哪个点上带速等于带轮圆周速度？
3)在哪个点上带速小于带轮圆周速度？（4分)
解：
1）D 点上带速大于带轮圆周速度 （1分）
2）A 、C 点上带速等于带轮圆周速度（2分） 3）B 点上带速小于带轮圆周速度 （1分）
2．联接螺纹既满足v Φ<ψ的自锁条件，为什么还要
加防松装置？试举出两种常用防松原理的防松装置。（4分)
螺纹联接的自锁作用只有在静载荷下才是可靠的，在振动和变载荷下，会产生自动松脱的现象，因此需采用防松装置。（2分）
例：（1）摩擦防松，用弹簧垫圈。2）机械防松，用开口销与六角开槽螺母。
10. 按照轴所受载荷类型的不同，轴分为那几种类型？并分别举例说明。
评分标准：以下3点各点1分，举例正确合计1分。
（1）仅受弯矩M 的轴——心轴，只起支撑零件作用，如自行车前轴。
（2）仅受转矩T 的轴——传动轴，只传递运动和转矩不起支撑作用，如汽车后轮传动轴。
（3）既受弯矩又受转矩的轴——转轴，既起支撑又起传运动和转矩作用，如减速器的输出轴 11.普通孔与绞制孔的区别：
普通孔：通孔加工精度要求低，结构简单，拆装方便，不受连接件限制，应用广泛 铰制孔：孔和螺栓杆采用基孔制过渡配合（H7/m6、H7/n6），能精确固定被连接件的相对位置，能承受横向载荷，孔的加工精度要求高
四、（17分）图示为由圆锥齿轮和斜齿圆柱齿轮组成的传动系统。已知：Ⅰ轴为输入轴，转向如图所示，输出轴功率P Ⅲ＝5KW ，转速n Ⅲ＝157rpm ，各轮齿数为：z 1=25，z 2=60，z 3=22，z 4=84，设效率为100％。
（1） 在图中标出各轮转向，并计算各轴的转矩。
（2） 为使2、3两轮的轴向力方向相反，确定并在图中标出3、4两轮的螺旋方向。
（3） 在图中标出2、3两轮在啮合点处所受各分力(t F 、F r 、F x )的方向。
解：（1）各轴转向如图所示。 ――――3分
16.922
258460314214=??==z z z z i ――1分 82.322
843434===z z i ―――――1分 A B C D n 1ⅠⅡⅢ134
12.143815716.914=?=ⅢⅠ＝n i n (rpm)
74.59915782.314=?=＝ⅢⅡn i n （rpm ） 2.3312
.1438595509550=?==ⅠⅠⅠn P T （Nm ） 6.7974
.599595509550=?==ⅡⅡⅡn P T (Nm) 1.304157595509550
=?==ⅢⅢⅢn P T (Nm) （2） 3轮左旋，4轮右旋。
（3） 2、3两轮的各分力方向如图所示。
五、受力分析题（12）
在图示传动系统中，1、5为蜗杆，2、6为蜗轮，3、4为斜齿圆柱齿轮，7、8为直齿锥齿轮。已知蜗杆1为主动，锥齿轮8转动方向如图。为使各中间轴上齿轮的轴向力能互相抵消一部分。试问：(1)标出蜗杆1的转动方向；(2)标出斜齿圆柱齿轮3、4和蜗轮2、6的螺旋线方向；(3)画出1、4、6、7轮的各分力图。
(1)标出蜗杆1的转动方向 (1分)
(2)标出斜齿圆柱齿轮3、4和蜗轮2、6的螺旋线方向；（每个0.5分，共2分）
(3)画出1、4、6、7轮的各分力图。
1、6 每个力1分，共6分； 4、7每个力0.5分，共3分
六、用文字说明轴系结构的错误所在。（答对5个为10分,答错一个倒扣1分)
Ft1 Fa1
Fr1 Fa4 Ft4 Fr4
Fa7
Fr7 Ft7 Ft6
Fa6
Fr6
1） 轴肩过高，无法拆卸轴承
2） 套筒顶不住齿轮（过定位），应使轮毂的长度稍大于轴段长
3） 键过长，套筒无法装入
4） 套筒过高，右侧轴承拆卸困难
5） 缺少调整垫片，无法调整轴承游隙
6） 箱体端面加工面与非加工面没有分开
7） 精加工面过长且装拆轴承不便
8） 静止件与转动件接触（轴与端盖）
9） 联轴器空未打通
10）缺少密封件
七、计算题（14分)
如图所示为一对角接触球轴承在两个支点上的组合设计。已知：12500r F N =，21250r F N =，作用在圆锥齿轮4上的轴向力N F a 5004=，作用在斜齿轮3上的轴向力N F a 10053=，试确定危险轴承的寿命为多少小时。
（轴承基本额定动载荷N C 31900=，min 1000r n
=，1=t f ，2.1=p f ，4.0=e ，派生轴向力0.4d r F F =，当a r F e F ≤，1=x ，0=y ； a r
F e F >，4.0=x ，6.1=y
)
解：1）画出派生轴向力12,d d F F 方向如图 ()分2 2）11220.40.425001000,0.40.41250500d r d r F F F F ==?=N ==?=N ， ()分2
3）423110002005a d a d F F F F +=N +=N ，
4231a d a d F F F F +<+
所以轴承2被压紧，轴承1被放松。 1231410001505a a a d a F F F F F ==N =+-=N ， ()分2 4）()()()()1111111112
2222222210000.4,1,0, 1.21250030002500
1505 1.204,0.4, 1.6,1250
1.2(0.41250 1.61505)3489.6a p r a r a p r a r F X Y P f X F Y F F F X Y P f X F Y F F ====∴=+=??=N =====+=??+?=N ()4分
5）()36610103190012731.92606010003489.6h C L h n P ε????
=== ? ?????? （4分）
机械设计期末考试试题及答案 一、选择题 ( 共 20 分，每小题 2 分) 1、通常，一个零件的磨损过程大致可分为三个阶段，按先后顺序，它们依次是 ( ) A. 剧烈磨损、磨合、稳定磨损 B. 稳定磨损，剧烈磨损、磨合 C. 磨合、剧烈磨损、稳定磨损 D. 磨合、稳定磨损、剧烈磨损 2、设计斜齿圆柱齿轮传动时，螺旋角β一般 在80～200范围内选取，β太小斜齿轮传动的优点不明显，太大则会引起( ) 。 A. 大的切向力 B. 大的轴向力 C. 小的切向力 D. 小的轴向力 3、若一滚动轴承的寿命为1370000 转，则该轴承所承受的当量动载荷( ) 基本额定动载荷。 A. 等于 B. 小于 C. 大于 D. 无法判断 4、在不完全液体润滑滑动轴承设计中，除了限制轴承p 值外，还要对轴承 pv 值 进行验算，其主要目的是( ) 。 A. 限制轴承过渡磨损 B. 限制轴承的温升 C. 保证轴承的强度 D. 限制 轴承的质量 5、通常，一部机器主要是由( ) 三部分构成的。 A. 原动部分，传动部分，执行部分 B. 原动部分，传动部分，控制部分 C. 辅助系统，传动部分，控制部分 D. 原动部分，控制部分，执行部分 6、一般参数的闭式硬齿面齿轮传动的主要失效形式是( ) 。 A. 齿面点蚀 B. 轮齿折断 C.齿面磨粒磨损 D.齿面胶合 7、在 V 带传动中，小轮包角一般应大于( ) 度。 A. 90 B. 100 C. 150 D. 120 8、一齿轮传动，主动轮 1 用 45 号钢调质，从动轮 2 用 45 号钢正火，则它们的齿面接触应力( ) 。 A. H 1 H 2 B. H 1 H 2 C. H1 H 2 D. 无法判断 9、蜗杆蜗轮传动的传动比，正确表达式是( ) 。 A. d2 B. i z2 C. i n2 D. i d1 i z1 n1 d2 d1 10、设计一对材料相同的软齿面齿轮传动时，一般应使大齿轮的齿面硬度 HBS2( ) 小齿轮的齿面硬度HBS1 。 A. 大于 B. 小于 C. 等于 D. 大于或等于 二、填空题 ( 共 10 分) 1、在轴的结构设计中，轴的最小直径d min是按初步确定的。 (1 分) 2、受轴向载荷的紧螺栓所受的总拉力是与之和。 (1 分) 3、在斜齿圆柱齿轮的设计计算中，考虑到实际承载区的转移，斜齿轮传动的许 用接触应力可取为[H ]1与[H]2。(1分) 1
一、 名词解释 1.机械： 2.机器： 3.机构： 4.构件： 5.零件： 6.标准件： 7.自由构件的自由度数： 8.约束： 9.运动副： 10.低副： 11.高副： 23.机构具有确定运动的条件： 24.死点位置： 25.急回性质： 26.间歇运动机构： 27.节点： 28.节圆： 29.分度圆： 30.正确啮合条件： 31.连续传动的条件： 32.根切现象： 33.变位齿轮： 34.蜗杆传动的主平面： 35.轮系： 36.定轴轮系： 37.周转轮系： 38.螺纹公称直径：螺纹大径。39.心轴： 40.传动轴： 41.转轴： 二、 填空题 1. 机械是（机器）和（机构）的总称。 2. 机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。 3. 平面机构的自由度计算公式为：（F=3n-2P L -P H ）。 4. 已知一对啮合齿轮的转速分别为n 1、n 2，直径为D 1、D 2，齿数为z 1、z 2，则其传动比i= （n 1/n 2）= （D 2/D 1）= （z 2/ z 1）。 5. 铰链四杆机构的杆长为a=60mm ，b=200mm ，c=100mm ，d=90mm 。若以杆Ｃ为机架，则此四杆机构为（双摇杆机构）。 6. 在传递相同功率下，轴的转速越高，轴的转矩就（越小）。 7. 在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。 8. 平面连杆机构的死点是指（从动件与连杆共线的）位置。 9. 平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。 10. 平面连杆机构的行程速比系数Ｋ=1.25是指（工作）与（回程）时间之比为（1.25），平均速比为（1：1.25）。 11. 凸轮机构的基圆是指（凸轮上最小半径）作的圆。 12. 凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。 13. 带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。 14. 带传动工作时的最大应力出现在（紧边开始进入小带轮）处，其值为：σmax=σ1＋σb1＋σc 。 15. 普通Ｖ带的断面型号分为（Y 、Z 、A 、B 、C 、D 、E ）七种，其中断面尺寸最小的是（Y ）型。 16. 为保证齿轮传动恒定的传动比，两齿轮齿廓应满足（接触公法连心线交于一定点）。 17. 渐开线的形状取决于（基）圆。 18. 一对齿轮的正确啮合条件为：（m 1 = m 2）与（α 1 = α2）。 19. 一对齿轮连续传动的条件为：（重合度1>ε）。 20. 齿轮轮齿的失效形式有（齿面点蚀）、（胶合）、（磨损）、（塑 性变形）和（轮齿折断）。 21. 一对斜齿轮的正确啮合条件为：（m 1 = m 2）、（α 1 = α2） 与（β1=-β2）。 22. 蜗杆传动是由（蜗杆、蜗轮）和（机架）组成。 23. 通过蜗杆轴线并垂直蜗轮轴线的平面称为（中间平面）。 24. 常用的轴系支承方式有（向心）支承和（推力）支承。 25. 轴承6308，其代号表示的意义为（6：深沟球轴承、3：直 径代号，08：内径为Φ40）。 26. 润滑剂有（润滑油）、（润滑脂）和（气体润滑剂）三类。 27. 列举出两种固定式刚性联轴器（套筒联轴器）、（凸缘联轴 器）。 28. 轴按所受载荷的性质分类，自行车前轴是（心轴）。 29. 普通三角螺纹的牙形角为（60）度。 30. 常用联接螺纹的旋向为（右）旋。 31. 普通螺栓的公称直径为螺纹（大）径。 32. 在常用的螺纹牙型中（矩形）形螺纹传动效率最高，（三角） 形螺纹自锁性最好。 33. 减速器常用在（原动机）与（工作机）之间，以降低传速 或增大转距。 34. 两级圆柱齿轮减速器有（展开式）、（同轴式）与（分流式）三种配置齿轮的形式。 35. 轴承可分为（滚动轴承）与（滑动轴承）两大类。 36. 轴承支承结构的基本形式有（双固式）、（双游式）与（固游式）三种。 37. 轮系可分为（平面轮系）与（空间轮系）两类。 38. 平面连杆机构基本形式有（曲柄摇杆机构）、（双曲柄机构）与（双摇杆机构）三种。 39. 凸轮机构按凸轮的形状可分为（盘形凸轮）、（圆柱凸轮） 与（移动凸轮）三种。 40. 凸轮机构按从动件的形式可分为（尖顶）、（滚子）与（平底）三种。 41. 变位齿轮有（正变位）与（负变位）两种；变位传动有（等移距变位）与（不等移距变位）两种。 42. 按接触情况，运动副可分为（高副）与（低副） 。 43. 轴上与轴承配合部分称为（轴颈）；与零件轮毂配合部分称为（轴头）；轴肩与轴线的位置关系为（垂直）。 44. 螺纹的作用可分为（连接螺纹）和（传动螺纹） 两类。 45. 轮系可分为 （定轴轮系）与（周转轮系）两类。 46. 常用步进运动机构有（主动连续、从动步进）与（主动步进、从动连续）两种。 47. 构件是机械的（运动） 单元；零件是机械的 （制造） 单元。 48. V 带的结构形式有（单楔带）与（多楔带）两种。 三、 判断题 1. 一个固定铰链支座，可约束构件的两个自由度。× 2. 一个高副可约束构件的两个自由度。× 3. 在计算机构自由度时，可不考虑虚约束。× 4. 销联接在受到剪切的同时还要受到挤压。√ 5. 两个构件之间为面接触形成的运动副，称为低副。√ 6. 局部自由度是与机构运动无关的自由度。√ 7. 虚约束是在机构中存在的多余约束,计算机构自由度时应除去。√ 8. 在四杆机构中，曲柄是最短的连架杆。× 9. 压力角越大对传动越有利。× 10. 在曲柄摇杆机构中，空回行程比工作行程的速度要慢。× 11. 偏心轮机构是由曲柄摇杆机构演化而来的。√ 12. 曲柄滑块机构是由曲柄摇杆机构演化而来的。√ 13. 减速传动的传动比i ＜1。× 14. Ｙ型Ｖ带所能传递的功率最大。× 15. 在Ｖ带传动中，其他条件不变，则中心距越大，承载能力越大。× 16. 带传动一般用于传动的高速级。× 17. 带传动的小轮包角越大，承载能力越大。√ 18. 选择带轮直径时，直径越小越好。× 19. 渐开线上各点的压力角不同，基圆上的压力角最大。× 20. 基圆直径越大渐开线越平直。√ 21. 设计蜗杆传动时，为了提高传动效率，可以增加蜗杆的头数。 √ 22. 在润滑良好的闭式齿轮传动中，齿面疲劳点蚀失效不会发生。 × 23. 只承受弯矩而不受扭矩的轴，称为心轴。√ 24. 螺钉联接用于被联接件为盲孔，且不经常拆卸的场合。√ 25. 挤压就是压缩。 × 26. 受弯矩的杆件，弯矩最大处最危险。× 27. 仅传递扭矩的轴是转轴。√ 28. 低速重载下工作的滑动轴承应选用粘度较高的润滑油。√ 29. 代号为6310的滚动轴承是角接触球轴承。×
精心整理《机械设计》课程试题（一） 一、填空题(每空1分共31分) 1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的（?????）。 2、三角形螺纹的牙型角α＝（???），适用于（???），而梯形螺纹的牙型角α＝（?????），适用 于（?????）。 3、螺纹连接防松，按其防松原理可分为（????）防松、（????）防松和（????）防松。 4、（?????）。 5 6 7 力（ ??? 8、（η= （ ??效率。 9 10 1、循环特性r=－1的变应力是（?????）应力。 A．对称循环变???B、脉动循环变?C．非对称循环变???D．静 2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是(???)。 A、增大螺栓刚度Cb，减小被连接件刚度Cm?B．减小Cb．增大CmC．增大Cb和Cm???D．减小Cb 和Cm 3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是(???)。
???A ．避免螺栓受附加弯曲应力作用?????B ．便于安装????C ．为安置防松装置 4、选取V 带型号，主要取决于（?????）。 ???A ．带的线速度???B ．带的紧边拉力 ???C ．带的有效拉力???D ．带传递的功率和小带轮转速 5、对于标准齿轮传动，影响齿形系数Y 的主要几何参数是（?????）。 A ．齿轮的模数??? B ．齿轮的压力角?? C ．齿轮的齿数??? D ．齿轮的顶隙系数 6 b 1＝80，b 2＝???A ．7（????????A 8A 9????A 10A 、F 0＝1000N 总拉力F 2＝?剩余预紧力F 1＝?在预紧力F 0不变的条件下，若保证被连接件间不出现缝隙，该螺栓的最大轴向工作载荷F max 为多少??? 2、(13分)如图3-2所示的手摇起重绞车采用蜗杆传动。巳知模数m ＝8mm ，蜗杆头数z 1＝1，蜗杆分度圆直径d 1＝80mm ，蜗轮齿数z 2＝40，卷筒直径D ＝200mm ，蜗杆与蜗轮间的当量摩擦系数f V ＝0.03，轴承和卷简中的摩擦损失等于6％，问： ???(1)欲使重物W 上升1m,手柄应转多少转?并在图上标出手柄的转动方向。 ???(2)若重物W ＝ 5000N ，手摇手柄时施加的力F ＝
武汉科技大学机械设计期末考试试题 专业：机电一体化队别：卷型：A 卷课程名称：机械设计考试日期：考试方式：闭卷学生学号: 学生姓名: 一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。把所选项前的字母填在题后的括号内。 1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【】A．轮齿疲劳折断 B. 齿面疲劳点蚀 C．齿面胶合 D. 齿面塑性变形 2．带传动在工作时产生弹性滑动，是由于【】A．包角α太小 B. 初拉力F0太小 C．紧边与松边拉力不等 D. 传动过载 3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【】A．6208 B. N208 C. 3208 D. 5208 4．下列四种螺纹中，自锁性能最好的是【】A．粗牙普通螺纹 B.细牙普通螺纹 C．梯形螺纹 D.锯齿形螺纹 5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1 C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【】A．弹簧外径与簧丝直径之比值 B．弹簧内径与簧丝直径之比值 C．弹簧自由高度与簧丝直径之比值 D．弹簧中径与簧丝直径之比值 7．普通平键接联采用两个键时，一般两键间的布置角度为【】A．90° B. 120° C.135° D.180° 8．V带在减速传动过程中，带的最大应力发生在【】A．V带离开大带轮处 B. V带绕上大带轮处 C． V带离开小带轮处 D. V带绕上小带轮处 9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【】A．拉力 B.扭矩 C．压力 D.拉力和扭矩
《机械设计基础》试题一 一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项 中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。 1.在如图所示的齿轮—凸轮轴系中，轴4称为( A ) A零件 B.机构 C.构件 D.部件 2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( B ) A.转动副 B.移动副 C.球面副 D.螺旋副 3.渐开线齿轮的齿廓曲线形状取决于( D) A.分度圆 B.齿顶圆 C.齿根圆 D.基圆 4.机构具有确定相对运动的条件是( A ) A.机构的自由度数目等于主动件数目 B.机构的自由度数目大于主动件数目 C.机构的自由度数目小于主动件数目 D.机构的自由度数目大于等于主动件数目 5.一般转速的滚动轴承计算准则为( C ) A.进行静强度计算 B.进行极限转速计算 C.进行疲劳寿命计算 D.进行热平衡 计算 6.柴油机曲轴中部的轴承应采用( B ) A.整体式滑动轴承 B. 剖分式滑动轴承 C.深沟球轴承 D.圆锥滚子轴承 7.螺纹联接的自锁条件为( A ) A.螺纹升角≤当量摩擦角 B.螺纹升角>摩擦角 C.螺纹升角≥摩擦角 D.螺纹升角 ≥当量摩擦角 8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为 ( C )
A.σωω =- max min B.σωω = + max min 2 C. σωω ω = - max min m D.σωω ωω = - + max min max min 9.铰链四杆机构的死点位置发生在( A ) A.从动件与连杆共线位置 B.从动件与机架共线位置 C.主动件与连杆共线位置 D.主动件与机架共线位置 10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( C ) A.深沟球轴承 B.推力球轴承 C.圆柱滚子轴承 D.圆锥滚子轴承 11.作单向运转的转轴，其弯曲应力的变化特征是( A ) A.对称循环 B.脉动循环 C.恒定不变 D.非对称循环 12.在一般机械传动中，若需要采用带传动时，应优先选用( C ) A.圆型带传动 B.同步带传动 C.V型带传动 D.平型带传动 13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得 曲柄摇杆机构，其机架应取( B ) A.最短杆 B.最短杆的相邻杆 C.最短杆的相对杆 D.任何一杆 14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( B ) A.螺栓联接 B.双头螺柱联接 C.螺钉联接 D.紧定螺钉联接 15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( A ) A.将产生刚性冲击 B.将产生柔性冲击 C.没有冲击 D.既有刚性冲击又有柔性冲 击 16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS 值有关的参数是( C ) A.工作齿宽b B.模数m C.齿数z D.压力角α 17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( B ) A.齿根部分 B.靠近节线处的齿根部分 C.齿顶部分 D.靠近节线处的齿顶部分 18.普通圆柱蜗杆传动的正确啮合条件是( B )（注：下标t表示端面，a表示轴 向，1表示蜗杆、2表示蜗轮）
机械设计模拟题 一、填空题（每小题2分，共20分） 1、机械零件的设计方法有理论设计经验设计模型试验设计。 2、机器的基本组成要素是机械零件。 3、机械零件常用的材料有金属材料高分子材料陶瓷材料复合材料。 4、按工作原理的不同联接可分为形锁合连接摩擦锁合链接材料锁合连接。 5、联接按其可拆性可分为可拆连接和不可拆连接。 6、可拆联接是指不需破坏链接中的任一零件就可拆开的连接。 7、根据牙型螺纹可分为普通螺纹、管螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹。 8、螺纹大径是指与螺纹牙顶相切的假想圆柱的直径，在标准中被定为公称直径。 9、螺纹小径是指螺纹最小直径，即与螺纹牙底相切的假想的圆柱直径。 10、螺纹的螺距是指螺纹相邻两牙的中径线上对应两点间的轴向距离。 11、导程是指同一条螺纹线上的相邻两牙在中径线上对应两点间的轴线距离。 12、螺纹联接的基本类型有螺栓连接双头螺栓连接螺钉连接紧定螺钉连接。 13、控制预紧力的方法通常是借助测力矩扳手或定力矩扳手，利用控制拧紧力矩的方法来控制预紧力的大小。 14、螺纹预紧力过大会导致整个链接的结构尺寸增大，也会使连接件在装配或偶然过载时被拉断。 15、螺纹防松的方法，按其工作原理可分为摩擦防松、机械防松、破坏螺旋运动关系防松。 16、对于重要的螺纹联接，一般采用机械防松。 17、受横向载荷的螺栓组联接中，单个螺栓的预紧力F?为。 18、键联接的主要类型有平键连接半圆键连接楔键连接切向键连接。 19、键的高度和宽度是由轴的直径决定的。 20、销按用途的不同可分为定位销连接销安全销。 21、无键联接是指轴与毂的连接不用键或花键连接。 22、联轴器所连两轴的相对位移有轴向位移径向位移角位移综合位移。 23、按离合器的不同工作原理，离合器可分为牙嵌式和摩擦式。 24、按承受载荷的不同，轴可分为转轴心轴传动轴。
淄博市技师学院2016 —2017学年第二学期期末考试机械工程系2016级技师班《机械设计基础》试卷（闭卷） 考试时间：60分钟 一、填空题（每空1分，共20分） 1、一般开式齿轮传动的主要失效形式是弯曲疲劳和齿面磨损。 2、开式齿轮的设计准则是按齿根弯曲疲劳强度计算。 3、高速重载齿轮传动，当润滑不良时，最可能出现的失效形式是齿面胶合。 4、直尺锥齿轮强度计算时，应以大端当量为计算依据。 5、斜齿轮的当量齿轮是指假想圆柱的直齿轮。 6、啮合弧与齿距之比称为重合度，用。 7、渐开线直齿圆柱齿轮的正确啮合条件是两齿轮的模数和压力角分别相等。 - 8、渐开线齿轮按原理可分为成形法和范成法两类。 9、齿轮的常见失效形式有齿面点蚀、轮齿折断、齿面胶合、齿面磨损和齿面塑性变形。 10、渐开线蜗杆适用于高转速、大功率和要求精密的多头螺杆传动。 二、选择题（每题2分，共20分） 1、用标准齿条刀具加工正变位渐开线直齿圆柱外齿轮时，刀具的中心与齿轮的分度圆。 A.相切 B.相割 C.分离 2、一对渐开线圆柱齿轮的齿数少于17时，可采用的办法来避免根切。 A.正变位 B.负变位 C.减少切削深度 3、增加斜齿轮传动的螺旋角，将引起。 A.重合度减小，轴向力增加 B.重合度减小，轴向力减小 C. 重合度增加，轴向力增大 《 4、一对渐开线齿轮啮合传动时，两齿廓间。 A.保持纯滚动 B.各处均有相对滑动 C.除节点外各处均有相对滑动 5、齿轮采用渗碳淬火处理方法，则齿轮材料只可能是。 钢 6、一对标准直齿圆柱齿轮，若Z1 =18，Z2 =72，则这对齿轮的弯曲应力。 A.σF1 >σF2 B.σF1 =σF2 C.σF1 <σF2 7、齿面硬度为56 62HRC的合金钢齿轮的加工工艺过程。 A.齿坯加工—淬火—磨齿—滚齿 B.齿坯加工—淬火—滚齿—磨齿 C. 齿坯加工—淬火—滚齿—磨齿 8、对于齿面硬度≤350HBS的齿轮传动，当大小齿轮均采用45钢，一般采取的热处理方式为。 % A.小齿轮淬火大齿轮调质 B.小齿轮淬火大齿轮正火 C.小齿轮正火，大齿轮调质 9、渐开线齿轮的齿廓曲线形状取决于。 A.分度圆 B.基圆 C.节圆 10、滚动轴承的主要失效形式是。 A.疲劳点蚀 B.磨损和塑性变形 C.疲劳点蚀和塑性变形 三、判断题（每题2分，共20分） 1、（N ）基圆内存在渐开线。 2、（）与标准齿轮相比，负变位齿轮的齿根厚度及齿顶高减小，抗弯曲能力下降。 3、（N ）渐开线蜗杆齿轮传动适用于高转速、大功率和要求精密的单头蜗杆传动。 4、（Y ）闭式蜗杆齿轮传动中，蜗轮齿多发生齿面胶合或点蚀而失效。 & 5、（N ）渐开线的形状取决于分度圆的大小。
武汉科技大学年机械设计考试资料 一、填空（每空1分，共20分） 1．当所受轴向载荷通过（螺栓组形心）时，螺栓组中各螺栓承受的（轴向工作拉力）相等。2．从结构上看，带轮由（轮毂）、轮辐和（轮缘）三部分组成。 3．在直齿圆柱齿轮传动的接触疲劳强度计算中，以（节点）为计算点，把一对轮齿的啮合简化为两个（圆柱体）相接触的模型。 4．键是标准件，主要分为平键、半圆键、楔键和切向键等。 5．请写出两种螺纹联接中常用的防松方法：（双螺母）和（防松垫圈）。 6．疲劳曲线是在（应力比）一定时，表示疲劳极限 与（循环次数）之间关系的曲线。 γN 7．滚动轴承一般是由外圈、内圈、滚动体和保持架组成。按照承受载荷的方向或公称接触角的不同，滚动轴承可分为向心轴承和推力轴承。 8．理论上为（点）接触或（线）接触的零件，在载荷作用下，接触处局部产生的应力称为接触应力。 9．开式齿轮传动的主要失效形式是：（齿面的磨粒磨损）和（断齿），固通常只进行弯曲强度计算。一般情况下，闭式软齿面齿轮传动的主要失效形式是点蚀。10．润滑油在某些方面的性能，在润滑油中加入的各种具有独特性能的化学合成物即为（添加剂）。 11．由于（弹性滑动）现象，使带传动的传动比不准确。带传动的主要失效形式为（打滑）和（带的疲劳破坏）。 12．蜗杆传动的主要缺点是齿面间的（相对滑动速度）很大，因此导致传动的（效率）较低、温升较高。 13．传动水平布置时，最好（紧边）边在上，（松边）在下。 N、72308，其中承受径向载荷最大的是 N2308 ；承受轴向载荷最14．轴承6308、2308 大的是 72308 。 15．中轮齿的齿面点蚀，通常首先发生在节线附近靠近齿根处。 16．动压润滑条件不具备，且边界膜遭破坏时，就会出现流体摩擦、 边界摩擦和干摩擦同时存在的现象，这种摩擦状态称为混合摩擦。 17．导向平键连接的主要失效形式是工作面的磨损，设计时通过限制工作面间的压强来进行耐磨性计算；半圆键的缺点是键槽对轴强度削弱较大，所以主要适用于轴端。 18. 按国家标准GB/292-93规定，型号7212 C/DB轴承的类型为角接触球轴承，宽度类型为窄 系列，精度等级为 P0 ，公称接触角α = 15 o。 19.稳定磨损阶段长短代表了零件使用寿命的长短 20.螺栓螺柱螺钉性能等级中小数点前的数字代表材料的抗拉强度极限的1/100,小数点后的数字代表材料的屈服极限与抗拉极限之比的10倍 二、选择题 1．下列磨损中，不属于磨损基本类型的是（ 3 ）；只在齿轮、滚动轴承等高副零件上经常出现的是（ 2 ）。 （1）粘着磨损；（2）表面疲劳磨损； （3）磨合磨损；（4）磨粒磨损。 2．对于直齿圆柱齿轮传动，其齿根弯曲疲劳强度主要取决于（ 4 ）；其表面接触疲劳强度主要取决于（ 1 ）。 （1）中心距和齿宽；（2）中心距和模数； （3）中心距和齿数；（4）模数和齿宽。 3．性高且对轴的削弱又不大的键联接是（ 1 ）联接。 （1）普通平键；（2）半圆键；（3）楔键；（4）切向键。

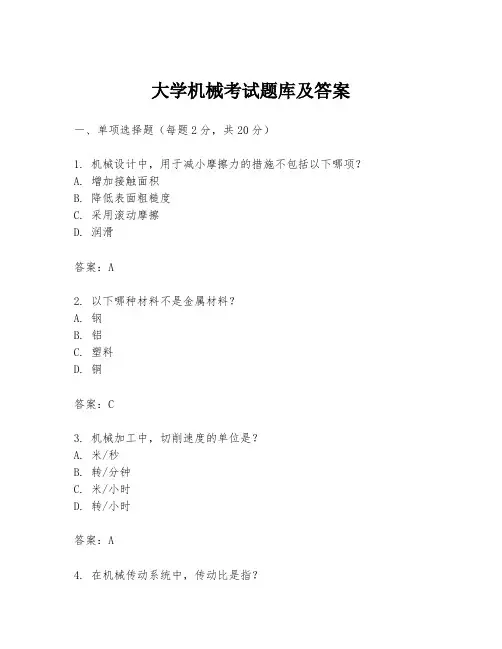

本文从网络收集而来，上传到平台为了帮 到更多的人，如果您需要使用本文档，请 点击下载，另外祝您生活愉快，工作顺利， 万事如意！ 最新机械设计基础考试题库及答案 一、填空题 1.机械是（机器）和（机构）的总称。 2.机构中各个构件相对于机架能够产生 独立运动的数目称为（自由度）。 3.平面机构的自由度计算公式为： （F=3n-2P L-P H）。 4.已知一对啮合齿轮的转速分别为n1、 n2，直径为D1、D2，齿数为z1、z2，则其传 动比i= （n1/n2）= （D2/D1）= （z2/ z1）。 5.铰链四杆机构的杆长为a=60mm， b=200mm，c=100mm，d=90mm。若以杆Ｃ为 机架，则此四杆机构为（双摇杆机构）。 6.在传递相同功率下，轴的转速越高， 轴的转矩就（越小）。 7.在铰链四杆机构中，与机架相连的杆 称为（连架杆），其中作整周转动的杆称 为（曲柄），作往复摆动的杆称为（摇杆）， 而不与机架相连的杆称为（连杆）。
8.平面连杆机构的死点是指（从动件与连杆共线的）位置。 9.平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。 10.平面连杆机构的行程速比系数Ｋ=1.25是指（工作）与（回程）时间之比为（1.25），平均速比为（1：1.25）。11.凸轮机构的基圆是指（凸轮上最小半径）作的圆。 12.凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。 13.带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。 14.带传动工作时的最大应力出现在（紧边开始进入小带轮）处，其值为：σmax=σ1＋σb1＋σc。 15.普通Ｖ带的断面型号分为（Y、Z、A、 B、C、D、E）七种，其中断面尺寸最小的是（Y）型。 16.为保证齿轮传动恒定的传动比，两齿轮齿廓应满足（接触公法连心线交于一定点）。 17.渐开线的形状取决于（基）圆。 18.一对齿轮的正确啮合条件为：（m1= m2）与（α 1 = α2）。 19.一对齿轮连续传动的条件为：（重合度1 > ε）。 20.齿轮轮齿的失效形式有（齿面点蚀）、（胶合）、（磨损）、（塑性变形）和（轮齿折断）。 21.一对斜齿轮的正确啮合条件为：（m1= m2）、（α 1 = α2）与（β1=-β2）。 22.蜗杆传动是由（蜗杆、蜗轮）和（机架）组成。 23.通过蜗杆轴线并垂直蜗轮轴线的平面称为（中间平面）。24.常用的轴系支承方式有（向心）支承和（推力）支承。 25.轴承6308，其代号表示的意义为（6：深沟球轴承、3：直径代号，08：内径为Φ40）。 26.润滑剂有（润滑油）、（润滑脂）和（气体润滑剂）三类。 27.列举出两种固定式刚性联轴器（套筒联轴器）、（凸缘联轴器）。 28.轴按所受载荷的性质分类，自行车前轴是（心轴）。 29.普通三角螺纹的牙形角为（60）度。 30.常用联接螺纹的旋向为（右）旋。 31.普通螺栓的公称直径为螺纹（大）径。 32.在常用的螺纹牙型中（矩形）形螺纹传动效率最高，（三角）形螺纹自锁性最好。 33.减速器常用在（原动机）与（工作机）之间，以降低传速或增大转距。 34.两级圆柱齿轮减速器有（展开式）、（同轴式）与（分流式）三种配置齿轮的形式。 35.轴承可分为（滚动轴承）与（滑动轴承）两大类。 36.轴承支承结构的基本形式有（双固式）、（双游式）与（固游式）三种。 37.轮系可分为（平面轮系）与（空间轮系）两类。 38.平面连杆机构基本形式有（曲柄摇杆机构）、（双曲柄机构）与（双摇杆机构）三种。 39.凸轮机构按凸轮的形状可分为（盘形凸轮）、（圆柱凸轮）与（移动凸轮）三种。 40.凸轮机构按从动件的形式可分为（尖顶）、（滚子）与（平底）三种。 41.变位齿轮有（正变位）与（负变位）两种；变位传动有（等移距变位）与（不等移距变位）两种。 42.按接触情况，运动副可分为（高副）
机械设计期末考试试题及答案 一、选择题（共20分，每小题2分） 1、 通常，一个零件的磨损过程大致可分为三个阶段，按先后顺序，它们依次是 （） A.剧烈磨损、磨合、稳定磨损 B.稳定磨损，剧烈磨损、磨合 C.磨合、剧烈磨损、稳定磨损 D.磨合、稳定磨损、剧烈磨损 2、 设计斜齿圆柱齿轮传动时，螺旋角B —般在8°?20°范围内选取，B 太小斜齿 轮 传动的优点不明显，太大则会引起（）。 A.大的切向力 B.大的轴向力 C.小的切向力 D.小的轴向力 3、 若一滚动轴承的寿命为 1370000转，则该轴承所承受的当量动载荷（） 基本额定动载荷。 A. 等于 B. 小于 C.大于 D. 无法判断 4、 在不完全液体润滑滑动轴承设计中， 除了限制轴承p 值外，还要对轴承pv 值 进行验算，其主要目的是（）。 A. 限制轴承过渡磨损 B.限制轴承的温升 C.保证轴承的强度 D.限制 轴承的质量 5、 通常，一部机器主要是由（）三部分构成的。 A.原动部分，传动部分，执行部分 B.原动部分，传动部分，控制部分 C.辅助系统，传动部分，控制部分 D.原动部分，控制部分，执行部分 6、 一般参数的闭式硬齿面齿轮传动的主要失效形式是 （）。 A.齿面点蚀 B.轮齿折断 C.齿面磨粒磨损 D.齿面胶合 7、 在V 带传动中，小轮包角一般应大于（）度。 &一齿轮传动，主动轮1用45号钢调质，从动轮2用45号钢正火，贝尼们的 齿面接触应力（）。 9、蜗杆蜗轮传动的传动比，正确表达式是（） 10、设计一对材料相同的软齿面齿轮传动时，一般应使大齿轮的齿面硬度 HB3（） 小齿轮的齿面硬度HBS 。 A.大于 B. 小于 C. 等于 D. 大于或等于 二、填空题（共10分） 1、 在轴的结构设计中，轴的最小直径 d min 是按 ________ 初步确定的。（1分） 2、 受轴向载荷的紧螺栓所受的总拉力是 ______ 与 _____________ 之和。（1分） 3、 在斜齿圆柱齿轮的设计计算中，考虑到实际承载区的转移，斜齿轮传动的许 用接触应力可取为[H ]1与[H ]2 ___________________ 。（1分） A. 90 B. 100 C. 150 D. 120 A. B. C. D. 无法判断 A. d 1 B. i 亞C. i Z 1 D. d 2
一、填空题 1. 机构具有确定运动的条件是机构的自由度大于零且机构的原动件数等于机构的自由 度。 2. 在凸轮机构四种常用的推杆运动规律中，等速运动规律运动规律有刚性冲击; 等加速 等减速运动规律和余弦加速度运动规律有柔性冲击; 正弦加速度运动规律无冲 击。 3. 带传动工作时，最大应力发生在在紧边进入小带轮处，带传动的主要失效形式是 打滑和疲劳破坏。 4. 一对渐开线直齿圆柱齿轮正确啮合条件为：模数相等和压力角相等，齿轮连续啮 合传动条件为：重合度大于1 。 5. 在齿轮传动设计时，软齿面闭式传动常因_ _齿面点蚀而失效，故通常先按齿面接触 疲劳强度设计公式确定传动的尺寸，然后验算齿轮的齿根弯曲疲劳强度。 6. 齿轮传动以及蜗杆传动的效率均包括：（1）轮齿啮合效率n 1 、（2）搅油效率n 2 、（3）轴承效率n 3 ;总的传动效率为：n =n 5 ?n 3 ___________________________ 。7?在矩形螺纹、梯形螺纹、锯齿形螺纹和三角形螺纹四种螺纹中，传动效率最高的是 _矩 形螺纹；双向自锁性最好的是三角形________________ 螺纹；只能用于单向传动的是_______ 锯齿形螺纹。 8. 普通平键的工作面是两侧面；楔键的工作面为键的一上下—面,平键的剖面 尺寸b x h按轴径d 来查取。 9. 代号为 72308的滚动轴承，其类型名称为角接触球轴承_____________ ，内径为 40 mm _2 ________ 为宽度系列代号， 3 _______ 为直径系列代号。 10. 圆柱螺旋压缩弹簧在工作时最大应力发生在弹簧丝内侧_______________ 。 二、问答题 1. 请说明平面机构速度瞬心的概念，并简述三心定理。 答：速度瞬心定义为：互相作平面相对运动的两构件上在任一瞬时其相对速度为零的重合 点。或说是作平面相对运动的两构件上在任一瞬时其速度相等的重合点（即等速重合点） 三心定理：作平面运动的三个构件共有三个瞬心，他们位于同一直线上。
机械设计期末考试试题及答案 一、选择题(共20分，每小题2分) 1、通常，一个零件的磨损过程大致可分为三个阶段，按先后顺序，它们依次是( ) A. 剧烈磨损、磨合、稳定磨损 B. 稳定磨损，剧烈磨损、磨合 C. 磨合、剧烈磨损、稳定磨损 D. 磨合、稳定磨损、剧烈磨损 2、设计斜齿圆柱齿轮传动时，螺旋角β一般在80～200范围内选取，β太小斜齿轮传动的优点不明显，太大则会引起( )。 A. 大的切向力 B. 大的轴向力 C. 小的切向力 D. 小的轴向力 3、若一滚动轴承的寿命为1370000转，则该轴承所承受的当量动载荷( )基本额定动载荷。 A. 等于 B. 小于 C. 大于 D. 无法判断 4、在不完全液体润滑滑动轴承设计中，除了限制轴承p 值外，还要对轴承pv 值进行验算，其主要目的是( )。 A. 限制轴承过渡磨损 B. 限制轴承的温升 C. 保证轴承的强度 D. 限制轴承的质量 5、通常，一部机器主要是由( )三部分构成的。 A. 原动部分，传动部分，执行部分 B. 原动部分，传动部分，控制部分 C. 辅助系统，传动部分，控制部分 D. 原动部分，控制部分，执行部分 6、一般参数的闭式硬齿面齿轮传动的主要失效形式是( )。 A.齿面点蚀 B.轮齿折断 C.齿面磨粒磨损 D.齿面胶合 7、在V 带传动中，小轮包角一般应大于( )度。 A. 90? B. 100? C. 150? D.120? 8、一齿轮传动，主动轮1用45号钢调质，从动轮2用45号钢正火，则它们的齿面接触应力( )。 A. 12H H σσ> B. 12H H σσ< C. 12H H σσ= D. 无法判断 9、蜗杆蜗轮传动的传动比，正确表达式是( )。 A. 21d i d = B. 21z i z = C. 21 n i n = D. 12d i d = 10、设计一对材料相同的软齿面齿轮传动时，一般应使大齿轮的齿面硬度 2HBS ( )小齿轮的齿面硬度1HBS 。 A. 大于 B. 小于 C. 等于 D. 大于或等于 二、填空题(共10分) 1、在轴的结构设计中，轴的最小直径d min 是按 初步确定的。(1分) 2、受轴向载荷的紧螺栓所受的总拉力是 与 之和。(1分) 3、在斜齿圆柱齿轮的设计计算中，考虑到实际承载区的转移，斜齿轮传动的许用接触应力可取为1[]H σ与2[]H σ 。(1分)
第2章习题 2-5计算题2-5图所示各机构的自由度。并指出图中的复合铰、局部自由度和虚约束 n=7; P i=10; P h=O，n=7; P i=10; P h=O, F=3 7-2 10 = 1 F=3 7-2 10 = 1 c)n=3; P i =3; P h=2，F=3 3 -2 3-2 = 1 d)n=4; P i=5; P h=1，F=3 4 -2 5-1 = 1 f) n=9; P=12; F h=2，F=3 9 -2 12-2 = 1 B处存在局部自由度，G或G'处存在虚约束, 解答：a) b)
C处存在局部自由度，I处存在复合铰链
第3章习题 3- 3题3-3图所示铰链四杆机构中，已知 BC=100mm , CD=70mm , AD=60mm , AD 为机架。试问： (1) 若此机构为曲柄摇杆机构，且 AB 为曲柄，求AB 的最大值； (2) 若此机构为双曲柄机构，求 AB 最小值； (3) 若此机构为双摇杆机构，求 AB 的取值范围。 解：(1)根据题意：AB 为最短杆，且满足杆长之和条件，即： AB+ BC < CD+ AD ，得：AB < 30mm , AB 杆最大值为 30 mm 。 (2) 若此机构为双曲柄机构，那么 AD 一定为最短杆，即： AD+ BC
机械设计基础 单选 锥齿轮传动用于传递两相交轴之间的运动和动力。 收藏 错误 正确 回答错误!正确答案： A 直齿圆柱齿轮减速器，当载荷平稳、转速较高时，应选用＿＿＿＿＿轴承收藏 A. 深沟球 B. 角接触球 C. 推力球 回答错误!正确答案： A 带传动正常工作时不能保证准确的传动比是因为 收藏 A. 带在带轮上打滑 B. 带的材料不符合胡克定律 C. 带容易变形和磨损 D. 带的弹性滑动 回答错误!正确答案： D 常用来传递空间两交错轴运动的齿轮机构是 收藏 A. 直齿圆锥齿轮 B. 蜗轮蜗杆 C. 直齿圆柱齿轮 D. 斜齿圆锥齿轮 回答错误!正确答案： B 不属于非接触式密封。
收藏 A. 曲路密封 B. 间隙密封 C. 毛毡圈密封 D. 挡油环密封 回答错误!正确答案： C 下列4种类型的联轴器中，能补偿两轴的相对位移以及缓和冲击、吸收振动的是。 收藏 A. 弹性柱销联轴器 B. 齿式联轴器 C. 万向联轴器 D. 凸缘联轴器 回答错误!正确答案： A 不均匀系数δ对机械速度的影响是＿＿＿＿＿。 收藏 A. δ与机械速度的波动无关 B. δ越小，机械速度的波动越小 C. δ越小，机械速度的波动越大 回答错误!正确答案： B 需要进行静平衡的回转件，不论有几个不平衡质量，都必须加上＿＿＿＿＿校正质量才能平衡。 收藏 A. 2个 B. 有几个不平衡质量，就要加几个校正质量 C. 1个 回答错误!正确答案： C
在平面机构中，每增加一个高副将引入 收藏 A. 2个约束 B. 3个约束 C. 1个约束 D. 0个约束 回答错误!正确答案： C 在链传动中，链速的不均匀性主要取决于 收藏 A. 主动链轮齿数 B. 链的节距 C. 从动链轮齿数 D. 链的长度 回答错误!正确答案： B 对于圆柱螺旋压缩弹簧，在轴向载荷F2 的作用下，弹簧丝将产生＿＿＿＿＿的变形。 收藏 A. .剪切与扭转组合变形 B. 压缩与扭转组合变形 C. 侧向弯曲 回答错误!正确答案： A 生产实践中，一般电动机与减速器的高速级的连接常选用＿＿＿＿＿类型的联轴器。 收藏 A. 弹性套柱销联轴器 B. 十字滑块联轴器 C. 凸缘联轴器 回答错误!正确答案： A
机械设计模拟题一、填空题（每小题2分）分，共20模型试验设计。 理论设计经验设计 1、机械零件的设计方法 有。2、机器的基本组成要素是机械零件。陶瓷材料复合材料 3、机械零件常用的材料有金属材料高分子材料材料锁合连接。按工作原理的不同联接可分为4、形锁合连接摩擦锁合链接可拆连接和不可拆连接。、联接按其可拆性可分为5 不需破坏链接中的任一零件就可拆开的连接。6、可拆联接是指 普通螺纹、管螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹。、根据牙型螺纹可分为7 在标准中被定为公称直径。8、螺纹大径是指与螺纹牙顶相切的假想圆柱的直径，。 9、螺纹小径是指螺纹最小直径，即与螺纹牙底相切的假想的圆柱直径。 10、螺纹的螺距是指螺纹相邻两牙的中径线上对应两点间的轴向距离。11、导程是指同一条螺纹线上的相邻两牙在中径线上对应两点间的轴线距离紧定螺钉连接。、12螺纹联接的基本类型有螺栓连接双头螺栓连接螺钉连接借助测力矩扳手或定力矩扳手，利用控制拧紧力、控制预紧力的方法通常是 13 矩的方法来控制预紧力的大小。整个链接的结构尺寸增大，也会使连接件在装配或、螺纹预紧力过大会导致 14 偶然过载时被拉断。摩擦防松、机械防松、破坏螺旋运、螺纹防松的方法，按其工作原理可分为15 。动关系防松 、对于重要的螺纹联接，一般采用机械防松。16 。为?F、 受横向载荷的螺栓组联接中，单个螺栓的预紧力17． 18、键联接的主要类型有平键连接半圆键连接楔键连接切向键连接。 19、键的高度和宽度是由轴的直径决定的。 20、销按用途的不同可分为定位销连接销安全销。 21、无键联接是指轴与毂的连接不用键或花键连接。 22、联轴器所连两轴的相对位移有轴向位移径向位移角位移综合位移。 23、按离合器的不同工作原理，离合器可分为牙嵌式和摩擦式。 24、按承受载荷的不同，轴可分为转轴心轴传动轴。 25、转轴是指工作中既承受弯矩又受扭矩的轴。 26、心轴是指只受弯矩不承受扭矩的轴。 27、传动轴是指只受扭矩不受弯矩的轴。 28、轴上零件都必须进行轴向和周向定位。 29、轴上常用的周向定位零件有键花键销紧定螺钉。
机械设计基础习题参考答案 机械设计基础课程组编 武汉科技大学机械自动化学院
第2章 平面机构的自由度和速度分析 2-1画运动简图。 2-2 图2-38所示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。 4 3 5 1 2 解答：原机构自由度F=3?3- 2 ?4-1 = 0，不合理 ，
2-3 试计算图2-42所示凸轮—连杆组合机构的自由度。 b) a) A E M D F E L K J I F B C C D B A 解答：a) n=7; P l=9; P h=2，F=3?7-2 ?9-2 =1 L处存在局部自由度，D处存在虚约束 b) n=5; P l=6; P h=2，F=3?5-2 ?6-2 =1 E、B处存在局部自由度，F、C处存在虚约束2-4 试计算图2-43所示齿轮—连杆组合机构的自由度。 B D C A (a) C D B A (b) 解答：a) n=4; P l=5; P h=1，F=3?4-2 ?5-1=1 A处存在复合铰链 b) n=6; P l=7; P h=3，F=3?6-2 ?7-3=1 B、C、D处存在复合铰链 2-5 先计算如图所示平面机构的自由度。并指出图中的复合铰链、局部自由度和虚约束。
A B C D E 解答： a) n=7; P l =10; P h =0，F=3?7-2 ?10 = 1 C 处存在复合铰链。 b) n=7; P l =10; P h =0，F=3?7-2 ?10 = 1 B D E C A c) n=3; P l =3; P h =2，F=3?3 -2 ?3-2 = 1 D 处存在局部自由度。 d) n=4; P l =5; P h =1，F=3?4 -2 ?5-1 = 1 A B C D E F G G' H A B D C E F G H I J e) n=6; P l =8; P h =1，F=3?6 -2 ?8-1 = 1 B 处存在局部自由度，G 、G'处存在虚约束。 f) n=9; P l =12; P h =2，F=3?9 -2 ?12-2 = 1 C 处存在局部自由度，I 处存在复合铰链。
