目录
一.设计说明 (1)
1概述 (1)
1.1工程概况 (1)
1.2设计依据 (1)
1.3.设计范围及分工 (1)
1.4主要工程量 (1)
2工程投资与技术经济指标 (1)
3通信管道段落 (2)
3.1路由选定原则 (2)
3.2管道路由及保护 (2)
4通信管道设计 (3)
4.1管道平面设计 (3)
4.1.1管道平面位置 (3)
4.1.2人（手）孔型式及设置 (4)
4.1.3管道容量 (5)
4.1.4管道段长 (5)
4.1.5管材选用 (5)
4.2管道剖面设计 (5)
4.2.1管道埋深 (5)
4.2.2管道坡度 (6)
4.3管道断面设计 (6)
4.3.1管道基础 (6)
4.3.2人（手）孔基础和上覆 (6)
4.3.3管道的包封 (6)
4.4通信管道的施工 (6)
4.4.1挖土方 (6)
4.4.2回填土方 (7)
4.4.3管道敷设 (8)
4.4.4人（手）孔建筑 (8)
4.4.5混凝土浇筑要求 (9)
5其他需要说明的问题 (10)
一.设计说明
1概述
1.1工程概况
1.2设计依据
（1）
（2）《通信管道与通道工程设计规范》（GB50373-2006）。
（3）《通信管道工程施工及验收技术规范》（GB50374-2006）。
（4）
（5）
1.3.设计范围及分工
（1）管道平面设计。
（2）管道断面设计。
1.4主要工程量
主要工程量表表1.4.1
2工程投资与技术经济指标
。
通信管道工程投资及单位工程造价表表2.1
3通信管道段落

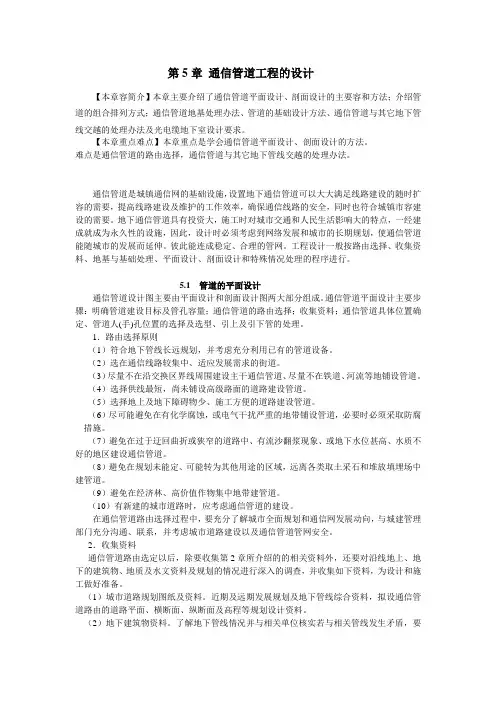

3.1路由选定原则
通信管道为光缆线路进出城区的重要途径，考虑到确保光缆传输的安全，再配合现有要求及未来发展规划，管道路由的确定应符合下列要求：
（1）通信管道宜建在城市主要道路、新建道路和住宅小区，对于城市郊区的主要公路也应建设通信管道。
（2）对于新建、改建的建筑物，楼外预埋通信管道应与建筑物建设同步进行，并应与公用通信管道相连接。
（3）管道路由要充分考虑分路建设的可能，做到既满足规划期内通信需求，又不失管道网的灵活性。
（4）管道路由应选择地上、地下障碍物较少的定型道路上。不宜在规划未定，道路土壤尚未夯实、流沙及其它土质尚不稳定的地方建筑管道。
（5）应尽量避开电蚀和化学腐蚀地带。
（6）进出局站的通信管道应尽可能考虑不同路由，即将进出局站管道路由分开建设，为进出局站通信线路提供不同的路由选择。
3.2管道路由及保护
（1）路由及管孔情况说明
（2）保护措施说明
管道设计路由及管孔位置等详细情况，见管道施工图。
建设规模详见表3.2。
管道建设规模表表3.2
4通信管道设计
4.1管道平面设计
4.1.1管道平面位置
（1）管道一般应建筑在人行道下，亦可建在慢车道下，但不宜建在快车道下，穿越公路时建在快车道下。
（2）管道中心线应平行于道路中心线或建筑红线。
（3）管道不宜建筑在埋深较大的其它管线附近。
（4）人（手）孔内不得有其他管线穿越。
（5）高等级公路上通信管道建筑位置选择次序是：中央分隔带下、路肩及边坡和路侧隔离栅以内。
（6）通信管道应避免与燃气管道、高压电力电缆在道路同侧进行，不可避免时，通信管道和其它地下管线及建筑物间的最小净距（指管道外壁之间的距离）应符合表4.1.1规定。
管道和其它地下管线及建筑物间的最小净距表(单位：m) 表4.1.1
