常规算法如下：
梁箍筋计算例子：

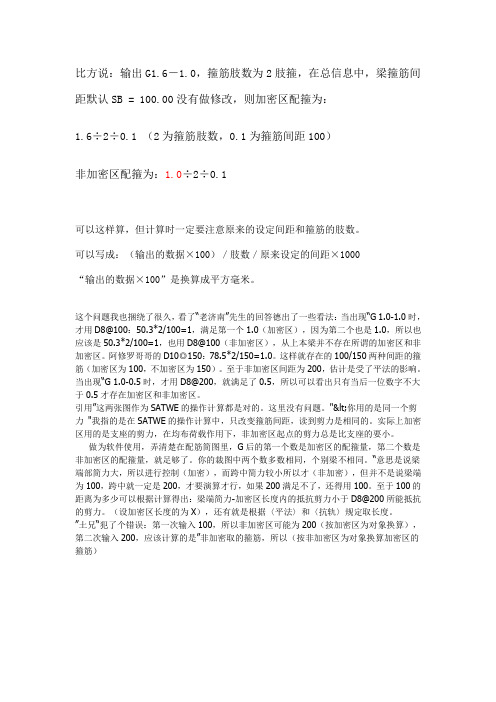

假如PKPM里梁箍筋计算间距设定为100mm，以G0.9-0.7为梁箍筋配筋面积为例，设置单位为cm2。前一个0.9表示箍筋加密区面积，后一个0.7表示箍筋非加密区面积。
以350mm宽的梁需要配四肢箍为例：箍筋加密区为0.9/4=0.225cm2,表示加密区箍筋单肢需要的面积为0.225 cm2。箍筋非加密区为
0.7*2/4=0.35cm2, 表示非加密区箍筋单肢需要的面积为0.35cm2。所以配置A8@100/200(4)。
简便算法如下：
PKPM中梁箍筋间距设置为100mm
以G0.5-0.2为例说明
0.5X100/2=25，这是加密区需要的箍筋的面积。
0.2X200/2=20，这是非加密区经过换算后需要的箍筋的面积。
已知A6的面积为3X3X3.14=28.3，与上述比较，发现满则要求。于是可以采用A6-100/200的箍筋。

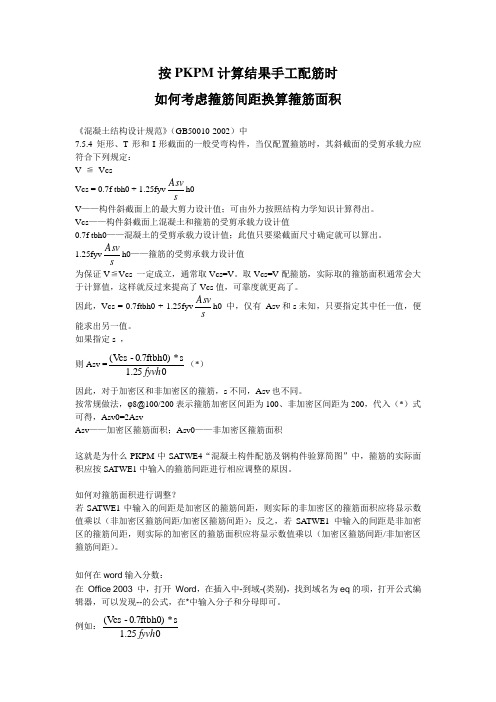

还有一种更简单的方法就是直接查表，把常用的箍筋面积表发上来，PKPM新版默认梁箍筋计算间距100（图3），计算强度和配筋强度一致的前提条件下，大家直接对照着配就行了
关于箍筋长度的计算 对于箍筋长度的计算，许多造价及施工人员都有自己的一套办法，现在流行的钢筋算量软件，计算方法也是五花八门，给工作、交流造成了很大不便。本人也是一名造价工作者，在日常工作中，对箍筋的计算进行了一些总结，现在对箍筋的计算方法发表一下个人看法，希望给大家提供一些借鉴，更希望大家对本文提出宝贵意见，以期共同提高。 一、规范规定，图集要求 1、《混凝土结构工程施工质量验收规范》GB50204—2002第5.3.1条、第5.3.2条分别规定： 第5.3.1 受力钢筋的弯钩和弯折应符合下列规定： HPB235级钢筋未端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍； 第5.3.2 除焊接封闭式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定： （1）箍筋弯钩的弯弧内直径除应满足本规范第5.3.1条的规定外，尚应不小于受力钢筋直径； （2）箍筋弯钩的弯折角度：对一般结构，不应小于90°；对有抗震等要求的结构，应为135°； （3）箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。 2、《混凝土结构施工图平面整体表示方法制图规则和构造详略》03G101－1规定 （1）对箍筋弯钩的要求（03G101-1第35页）（见图一）： 从图中可以看出，对有抗震要求的构件，如果箍筋直径d≤6.5时，10d≤65mm，箍筋135度弯钩的平直段要取75mm，这是推导公式中的一个特例.。 （2）混凝土保护层（03G101-1第33页）
纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm ；当无垫层时不应小于70mm. 在以前的教材和参考书中，通常将钢筋的保护层设定为25mm ，由上表中可知，针对不同构件、不同部位，钢筋的保护层并不相同。保护层设定为25mm 的推导结果肯定也是不准确的 二、箍筋长度的计算方法： （一）弯曲调整值的概念：由于钢筋弯曲时，外侧伸长，内侧缩短，轴线长度不变。弯曲处形成圆弧，而设计图中注明的量度尺寸一般是沿直线量度外包尺寸（图二）。外包尺寸和钢筋轴线长度（下料尺寸）之间存在一个差值，两者之间的差值叫弯曲调整值，因此计算下料长度时，必须从外包尺寸中扣除度量差值，这一工作是对外包量度长度的调整。 轴线尺寸L 1－量度尺寸（外包尺寸）L 2=弯曲调整值δ 图一 图二 1、90度弯钩的计算（图三）
3×3箍筋长度外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw 内箍筋长度＝H-2*保护层+2*Lw+2d(横向、纵向各设置一道) 4×3箍筋长度外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw 内矩形箍长度＝((B-2*保护层-d)/3*1+d+(H-2*保护层) )*2+8d+2*Lw 横向一字型箍筋长度：H-2*保护层+2d+2*Lw 4×4箍筋长度外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw 内箍筋长度＝((B-2*保护层-d)/3*1+d+(H-2*保护层 -d)/3*1+d))*2+8d+2*Lw(横向、纵向各一道) 5×4箍筋长度外箍筋长度＝(B-2*保护层+H-2*保护层)*2+8d+2*Lw 内横向箍筋长度＝((B-2*保护层-d)/3*1+d+(H-2*保护层))*2+8d+2*Lw 内纵向矩形箍筋长度＝((B-2*保护层-d)/4*1+d+ (H-2*保护层))*2+8d+2*Lw 内纵向一字型箍筋长度＝H-2*保护层+2d+2*Lw 5×5箍筋长度外箍筋长度：(B-2*保护层+H-2*保护层)*2+8d+2*Lw 内横向矩形箍筋长度：((B-2*保护层) + (H-2*保护层-d)/4*1+d))*2+8d+2*Lw 内横向一字型箍筋长度：B-2*保护层+2d+2*Lw 内纵向矩形箍筋长度：((B-2*保护层-d)/4*1+d+(H-2*bh))*2+8d+2*Lw 内纵向一字型箍筋长度：H-2*保护层+2d+2*Lw 6×6箍筋长度外箍筋长度：(B-2*保护层+H-2*保护层)*2+8d+2*Lw 内横向箍筋长度：((B-2*保护层)+(H-2*保护层-d)/5*1+d))*2+8d+2*Lw(设置两 道) 内纵向箍筋长度：((B-2*保护层-d)/5*1+d+(H-2*保护层))*2+8d+2*Lw(设置两 道) 弯钩计算当箍筋、拉筋端部弯钩为135度时：抗震(I、II、III、IV级)：Lw = max(11.9*d，75+1.9*d)；普通箍筋：Lw = 6.9d； 当箍筋、拉筋端部弯钩为180度时：抗震：Lw = 13.25d；普通箍筋：Lw = 8.25d； 当箍筋、拉筋端部弯钩为90度时：抗震：Lw = 10.5d；普通箍筋：Lw = 5.5d。
暗柱箍筋要计算长度和根数,长度的计算方法我们在《算量就这么简单》框架实例篇框架柱一节已经讲过,但因2010 规范保护层变化,当时推导的箍筋长度计算公式有所变动,这里将变动部分重新推导给大家,至于135°弯钩的延伸长度1. 9 d 的推导过程仍按《算量就这么简单》一书进行计算。 ( 一) 箍筋长度计算 我们仍以复合箍筋5 ×4 为例, 在老规范公式的基础上来推导新规范各种箍筋长度的计算公式。 1. 外围封闭箍筋1 ( 2 ×2) 长度计算公式 ( 1) 老规范推导出的计算公式
老规范因保护层为主筋外皮到构件外皮, 外围封闭箍筋1 ( 2 ×2)长度计算公式如图2. 5. 19 所示。 图2. 5. 19 老规范外围封闭箍筋1 ( 2 ×2) 长度计算图 注：上式中b 为截面b 边尺寸,h 为截面h 边尺寸, c 为主筋保护层厚度, d 为箍筋直径 2. 新规范箍筋长度计算公式 新规范因保护层为箍筋外皮到构件外皮, 在老规范的基础上减去8 d , 就是新规范2 ×2 外围封闭箍筋1长度的计算公式, 如图2. 5. 20所示。
图2. 5. 20 新规范外围封闭箍筋1 ( 2 ×2) 长度计算图 注: 上式中b为截面b边尺寸,h为截面h边尺寸, c为箍筋保护层厚度,d为箍筋直径。 2. 非外围封闭箍筋2 ( 2 ×2) 长度计算公式 ( 1) 老规范推导出的计算公式 老规范因保护层为主筋外皮到构件外皮, 非外围封闭箍筋2 ( 2 ×2)长度计算公式如图2. 5. 21 所示。 ( 2) 新规范推导出的计算公式 新规范因保护层为箍筋外皮到构件外皮, 非外围封闭箍筋2 ( 2 ×2)长度计算公式如图2. 5. 22 所示。
国家建筑标准设计图集(13ZG332-1) 过梁型号l n(㎜)h (㎜) 过梁祥图 钢筋钢筋用 量(kg) 砼用量 (m3) 自重 (KN) L(㎜)①②③④ GL-4061 600 120 2ф8 l=1180 8ф6 l=220 1.32 0.032 79.2 1100 GL-4062 600 120 2ф8 l=1180 8ф6 l=220 1.32 0.032 79.2 1100 GL-4063 600 120 2ф8 l=1180 8ф6 l=220 1.32 0.032 79.2 1100 GL-4064 600 120 2ф8 l=1205 8ф6 l=220 1.32 0.032 79.2 1100 GL-4065 600 120 2ф10 l=1480 8ф6 l=695 1.88 0.032 79.2 1400 GL-4080 800 120 2ф8 l=1380 9ф6 l=220 1.53 0.037 93.6 1100 GL-4081 800 120 2ф8 l=1380 9ф6 l=220 1.53 0.037 93.6 1300 GL-4082 800 120 2ф8 l=1380 9ф6 l=220 1.53 0.037 93.6 1300 GL-4083 800 120 2ф10 l=1405 9ф6 l=220 2.17 0.037 9 3.6 1300 GL-4084 800 180 2ф8 l=1380 2ф8 l=1380 9ф6 l=780 3.73 0.056 140.4 1300 GL-4085 800 180 2ф10 l=1405 2ф8 l=1380 9ф6 l=780 4.38 0.056 140.4 1300 GL-4100 1000 120 2ф8 l=1580 10ф6 l=695 1.73 0.043 108.0 1500 GL-4101 1000 120 2ф8 l=1580 10ф6 l=695 1.73 0.043 108.0 1500 GL-4102 1000 120 2ф10 l=1605 9ф6 l=695 2.47 0.043 108.0 1500 GL-4103 1000 180 2ф10 l=1600 2ф8 l=1605 10ф6 l=780 4.95 0.065 162.0 1500 GL-4104 1000 180 2ф12 l=1605 2ф8 l=1580 10ф6 l=780 5.87 0.065 162.0 1700 GL-4105 1000 180 2ф12 l=1605 2ф6 l=1580 10ф6 l=780 5.87 0.065 162.0 1700 GL-4120 1200 120 2ф8 l=1780 11ф6 l=695 1.94 0.049 12 2.4 1700 GL-4121 1200 120 2ф10 l=1805 11ф6 l=695 2.76 0.049 122.4 1700 GL-4122 1200 180 2ф10 l=1805 2ф8 l=1780 11ф6 l=780 5.53 0.073 183.6 1700
1. 箍筋计算按照净跨算 梁的支座不计算箍筋 计算通长钢（贯通筋）的时候梁的一端有柱那还有一端是墙的话钢筋需要锚固 锚固的长度与支座的宽度有关系，两端不一定长度相等 箍筋计算按照净跨-50*2计算 中间有柱时扣柱,计算方法同上一条 结构各类构件的连接关系问题，也就是谁时谁的支座的问题 基础是柱、墙的支座，柱是梁的支座，梁是板的支座、次梁以主梁为支座。 纵向钢筋锚入支座；横向钢筋（箍筋）不进支座，进入支座也是构造要求不是受力要求。柱、墙进入支座的插筋之箍筋不起箍筋作用，只起稳定作用，只要一个大的方框箍就行，真正上面柱中起箍筋作用时需要隔一拉一。梁进入支座时也是纵筋进入，但连梁到了顶层要求箍筋进入支座，因为顶层连梁上部受力筋在表皮，锚固不可靠，要靠箍筋把它约束住，不崩出去。 梁箍筋的计算长度是每跨的净跨长减去100MM，也就是说，梁的箍筋是从柱边50MM 开始布置的，柱中不布置梁箍筋，但柱箍筋必须布置且加密；这一点在中国抗震设计规范中有明确规定； 梁钢筋的锚固问题只与梁下部存不存在支座有关，与支座究竟是柱还是墙或者是其他主梁无关； 梁钢筋在支座内的锚固长度问题与梁的类型（框架梁＼次梁）和支座类型（边支座＼中支座）有关； 框架梁在边支座的锚固长度是0．4倍LAE（LAE为一个锚固长度）＋弯钩15D（D为钢筋直径）；如果边支座的宽度本身不小于钢筋的一倍锚固长度，框架梁的钢筋则可以不必弯钩进行直锚，但此时直锚长度必须不小于一倍锚固长度；框架梁底筋在中支座的的锚固长度为一倍LAE，面部通长筋在跨中1／3区域内连接（冷接或焊接或机械连接），须满足连接长度规范； 次梁在边支座的锚固长度是直段12D＋弯钩15D，在中支座的锚固长度是12D；记住了，这就是框架梁与次梁的区别； 关于梁中架立筋＼构造腰筋＼抗扭腰筋的连接长度，是一般人容易出错的一个问题：梁中架立筋和构造腰筋的连接长度不论什么梁一律是15D，抗扭腰筋的方式同梁中主筋一
03G101图集第十页箍筋的几种类型详述怎样看懂箍筋图示 答：1、03G101—1图集第十页把箍筋类型，分为7个类型； 2、把矩型柱用h（表示高），b（表示宽）。把圆型柱用D（表示圆柱直径）。 3、把矩型柱箍筋类型，分为5个类型， a、箍筋类型1下用了括号（m×n），m是什么？m是竖向（长度等于h）箍筋的肢数，n是什么？n是水平向（长度等于B）箍筋的肢数。 b、箍筋类型1（m×n）即为（4×4），哪么（4×4）又如何组成呢？ 图中有3个135°弯钩的交叉奌，表示有3个封闭的两肢箍组成。 C、这3个封闭的两肢箍如何弯呢？ 1个最大箍筋的按（b×h扣保护层弯制而成）。另1个箍筋按（b扣保护层得的长度除3，取其1/3长度，即扣保护层后的b/3，h向仍按最的尺寸弯制而成），再1个箍筋按（h扣保护层得的长度除3，取其1/3长度，即扣保护层后的h/3，b向仍按最的尺寸弯制而成）。简洁点：另2箍筋个，一边各按最大箍筋一边的1/3取值，另一边不变弯制而成。 d、在本页下方有一个示例：箍筋类型1（5×4），它是由3个封闭的两肢箍加1个单肢箍（工地上称它为拉筋）组成。只要把1个单肢箍拿掉，即为上面所述的箍筋类型1（4×4）了，但竖向的内箍短边长度要改成（b扣保护层得的长度除3，取其1/3长度，即扣保护层后的b/3，h向仍按最的尺寸弯制而成）。 4、看了示例，告诉我们单肢箍在图内只有单个135°弯钩表示。两肢箍是由135°弯钩的交叉奌表示。Y（圆形箍）是由两个180°弯钩相对表示。 5、箍筋类型2，两肢箍筋。 6、箍筋类型3，外两肢，内箍是八边形箍筋组成。 7、箍筋类型4，外两肢，内箍是圆形箍筋组成。 8、箍筋类型5，（4×4＋Y）箍筋组成。 9、箍筋类型6，圆形箍筋。 10、箍筋类型7，（图示有误少圆形箍筋），一圆四根单肢箍组成。
我们所见过的，箍筋计算有两种方法如下： 1.箍筋长度＝2×（梁宽－2×保护层＋梁高-2×保护层）＋20d 2.箍筋长度＝2×（梁宽－2×保护层＋梁高-2×保护层）＋2×（11.9d和75mm中较大的值）＋8d 我认为第二种是正确的计算方法。 我来说一下我的理解。 先看一下这个表，钢筋加工弯曲时所用弯曲机芯轴的直径的规定如下： 8d的来源 要注意以下几点： 1.我们所说的保护层指的是主筋外边缘至混凝土表面的距离。 2.我们在预算中计算钢筋长度时，通常都是按照钢筋外皮计算的， 在扣减保护层时，应扣至主筋的外皮。那么，我们可以发现，拉筋或箍筋在每扣一个保护层就多扣掉了一个钢筋直径值。所以多扣掉的长度应该补充回来。 3.计算箍筋时增加了8d那么计算拉筋时就应该增加2d了。 11.9d的来源 在计算135度弯钩时，弯钩长度为11.9d而不是10d。 11.9d=（是平直段10d）+（量度差1.9d）
那么量度差1.9d是怎么来的呢。 先看下图： 由表1我们可以看出D=2.5d(《钢筋混凝土工程施工及验收规范》是这么描述的： ―第3.3.4条用Ⅰ级钢筋或冷拔低碳钢丝制作的箍筋，其末端应做弯钩， 弯钩的弯曲直径应大于受力钢筋直径，且不小于箍筋直径的2.5倍。 弯钩的平直部分，一般结构，不宜小于箍筋直径的5倍；有抗需要求的结构，不应小于箍筋直径的10倍。‖) 那么L=(b-d-D/2)+x+10d x=135/360*3.14*（D/2+d/2）*2 把x=4.121d代入L， 我们可得L=b+11.87d≈b+11.9d 以下内容预算中可以不考虑———————————————————————————————–
箍筋预算及下料长度计算分析 摘要：本文查阅了大量资料，针对目前很多工程师、造价师及许多钢筋计算软件对箍筋预算及下料长度计算方法混乱状况，重新理清思路，详细推导出箍筋预算及下料长度计算公式，理论与经验数据相结合，拟起到正本溯源，剔除谬误，抛砖引玉的作用。 关键词：箍筋下料长度弯曲调整值弯钩增加值 一、理论计算方法： （一）、概念：所谓的钢筋弯钩增加值、弯曲调整值都是以量度尺寸（或外包尺寸）与中轴线长度的比较而得出的一个理论近似差值（为什么说是理论近似差值，原因一是首先由平面假设假定钢筋中轴线在钢筋弯曲后长度不变，实际上会有微小改变；二是影响弯钩增加值、弯曲调整值大小的钢筋弯曲半径取值取决于结构设计规范、标准图集、施工验收规范、加工工艺标准、构造要求、加工机械等多方面的因素）。 量度尺寸-下料尺寸=弯曲调整值 （二）、135°/135°弯钩矩形箍筋下料长度（l）： 1、按外包尺寸计算： l= 箍筋外包周长-3个90度弯曲调整值+2个135度弯钩增加值 （1）、抗震结构 l=箍筋4边外包尺寸-3×1.75d + 2×11.87d 即l＝2(b－2a s＋2d)＋2(h－2a s＋2d)－1.75d×3＋11.87d×2 ＝2(b＋h)－8a s＋26.5d =内包尺寸周长+26.5×箍筋直径
图1 注：箍筋“135度弯钩增加值”计算时取的11.87d实际上是弯钩平直段长度加上量度差值的结果，我们知道弯钩平直段长度是10d，那么量度差值应该是1.87d。 下面我们推导一下1.87d这个量度差值的来历： 按图1所示,我们假设A边的外包尺寸是A； 如果按照中轴线计算“A边平直段边长+弯钩弯曲段长度”那么是： A-(D/2+d)+135/360×3.14×（D/2+d/2）×2(这里D取的是规范规定的最小半径2.5d) 此时用上面的式子减外包尺寸A的结果就是量度差值：1.87d ；与“135度弯钩增加值”的推导同理,“90度弯曲调整值”取的是1.75d（按D=2.5d）。 （2）、一般结构（非抗震区），135°弯钩矩形箍筋下料长度（l）： l＝2(b－2a s ＋2d)＋2(h－2a s ＋2d)－1.75d×3＋6.87d×2 ＝2(b＋h)－8a s ＋16.5d =内包尺寸周长+16.5×箍筋直径 式中：b—构件截面宽； H —构件截面高； d —箍筋直径； as —主筋保护层厚； 2、按中轴线长度计算（抗震结构）： 设b,h分别为截面边长,as为主筋保护层厚,箍筋弯曲直径(中线)为3.5d,长度均按箍筋中线尺寸计算。 l=4个直线段+3个90度弧线段+2个135度弧线段及平直段(10×箍筋直径) =((b-2as-3.5d）+(h-2as-3.5d))×2 +4d+π×3.5d×90/360×3 +(π×3.5d×135/360 +10×d)×2 =(b+h)×2-8as-10d +3.5π×(3/4+2×3/8)×d+20d =(b+h)×2-8as +(3×3.5π/2+10)×d
基本原理： 一圈螺旋筋展开相当于直角三角形的斜边，圆的周长和间距相当于两直角边。 可推导公式： L=H/h×√（D-2a+d）2π2+h2 式中:L-螺旋箍总长度(m)(其长度是连续不断的) h-螺旋箍螺距(m) D-构件断面直径(m) 2a-保护层厚度(m) d-螺旋箍直径(m) （D-2a+d）2π2+h2是在根号内的,且小括号后的"2"是整个小括号内数字的平方,π后的"2"是π的平方,h后的"2"是h的平方的意思. 或者： L=N*SQRT(h*h+(3.14*D)*(3.14*D)) D:直径 N:螺旋筋的环数 h:间距 还有： SQRT(H2+(π×D×(H/h))2)+ π×D×3+12.5d H: 构件高 h: 螺旋箍螺距 D: 螺旋箍直径 d: 螺旋箍钢筋直径 钢筋弯钩的计算方法和钢筋下料 钢筋的弯勾计算主要看钢筋弯勾的弯折角度以及构件的抗震要求。 Ⅰ级钢筋末端需要做180°、 135°、 90°弯钩时，其圆弧弯曲直径D不应小于钢筋直径d的2.5倍，平直部分长度不宜小于钢筋直径d的3倍；HRRB335级、HRB400级钢筋的弯弧内径不应小于钢筋直径d的4倍，弯钩的平直部分长度应符合设计要求。如下图所示：
180°的每个弯钩长度=6.25 d；( d为钢筋直径mm) 135°的每个弯钩长度=4.9 d； 90°的每个弯钩长度=3.5 d；
还应该根据设计图纸参照相应图集计算，比如03G101-1中P35页有规定： 钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋几何形状和钢筋弯钩增加长度等条件进行计算。 1、提到钢筋下料计算，一般都会涉及“量度差值”或“弯曲调整值”这两个概念。一般特殊角度的“量度差值”或“弯曲调整值”或教科书上都有，但是非特殊角度，譬如70°、80°的“量度差值”或“弯曲调整值”在现成的文献内查不到。 2、各相关文献上的“弯曲调整值”或“量度差值”取弯曲直径=2.5d演绎得到的。现如今的纵向钢筋弯曲成型的弯曲直径也不仅仅限于2.5d，已经有12d，16d 等各种不同弯曲直径的要求，现有文献上很少考虑这种变化了的要求。 3、钢筋在弯曲成型时，外侧表面纤维受拉伸长，内侧表面纤维受压缩短，钢筋中心线的长度保持不变。 4、电脑的应用和AutoCAD业已在业界普及，专业计算器的编程计算功能也日益强大。 鉴于上述几点因素，我们认为依据工程施工图设计文件，用AutoCAD或徒手绘制一些简单的计算辅助图形，直接进行基于中心线长度的钢筋下料长度计算，可以有效指导钢筋下料。 180°弯钩增加6.25d的推导 现行规范规定，Ⅰ级钢的弯心直径是2.5d 钢筋中心线半圆的半径就是2.5d/2＋d/2=1.75d 半圆周长为1.75dπ＝5.498d取5.5d 平直段为3d 所以180度弯钩增加的展开长度为 8.5d－2.25d=6.25d 90°直弯钩增加11.21d的推导(d≤25mm,弯心曲直径≥12d) 现行规范规定，抗震框架纵向钢筋锚固需要≥0.4laE+15d，同时规定，当纵向钢筋直径≤25mm时，弯心内半经≥6d；当纵向钢筋直径＞25mm时，弯心内半经≥8d，首先我们推导纵向钢筋直径≤25mm时需要的展开长度。弯心半径6d,弯心直径是12d,钢筋中心线1/4圆的直径是13d,
螺旋箍筋计算公式 1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算： l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3] 其中a=√（p^2+4D^2）/4 e2=(4a^2-D^2)/( 4a^2) 式中 l——每1m钢筋骨架长的螺旋箍筋长度（㎜）； p——螺距（㎜）； л——圆周率，取3.1416； D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。 公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。 2、螺旋箍筋简易计算方法 方法一，螺旋箍筋长度亦可按以下简化公式计算： l=1000/p×√（лD）^2+p^2+лd/2 式中 d——螺旋箍筋的直径； 其他符号意义同前。 方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d﹤0.5）时，箍筋长度也可以按下面近似公式计算： l=n√p^2+（лD）^2 式中n——螺旋圈数； 其他符号意义同前。― ^ ‖表示次方的意识。 箍筋的理论长度计算 在钢筋的预算工程量计算时，因钢筋混凝土柱、梁中的箍筋长度没有统一的计算规定，方法比较混乱。目前常用以下几种方法： (1)箍筋长度＝箍筋矩(方)形长度+6.25×2(钩) (d，为箍筋直径，下同)； (2)箍筋长度＝箍筋矩(方)形长度+4.9×2(钩) (3)箍筋长度＝箍筋矩(方)形长度+不同直径的估计钩长 (4)箍筋长度＝构件横截面外形长度-5cm。 上述种种计算方法，计算程序繁琐，计算结果都有出入，并且从理论上经不起推敲，给施工图预算的编制与审查带来很多麻烦。为了保证预算工程量的准确性，按照《混凝土结构工程施工及验收规范》(GB50204 -92)(以下简称“规范”)，从理论上探求一种准确而简化的箍筋长度计算方法。 从图3-11可以看出，为了控制主筋的混凝土保护层的厚度，箍筋的尺寸是按其内孔尺寸控制的(控制和固定主筋相对位置)，它的理论长度应按应按箍筋中心线长度计算的。
（一）柱箍筋的长度计算 案例（一）中已知： KZ1 750*700 24B25 A10@100/200 柱保护层为25mm 1. 1号箍筋长度计算 箍筋计算公式 1号箍筋长度 ＝（b-2*保护层+d*2）*2+（h-2*保护层+d*2）*2+1.9d*2+max（10d，75mm）*2 ＝（b+h）*2-保护层*8+8d+1.9d*2+ max（10d，75mm）*2 案例中 1号箍筋长度＝（750+700）*2-25*8+8*10+1.9*10*2+100*2＝3018mm 2. 2号箍筋长度计算
箍筋计算公式 2号箍筋长度 ＝（间距j*2+1/2D*2+2d）*2+（h-保护层*2+2d）*2+1.9d*2+max（10d，75mm）*2 ＝[（b-保护层*2-D）/6*2+D]*2+（h-保护层*2）*2+8d+1.9d*2+max（10d，75mm）*2 案例中 2号箍筋长度＝（（750-25*2-25）/6*2+25）*2+（700-25*2）*2+8*10+1.9*10*2+100*2＝2118mm 3. 3号箍筋长度计算 （图4）
箍筋计算公式推导 3号箍筋长度 ＝（间距j*2+1/2D*2+2d）*2+（b-保护层*2+2d）*2+1.9d*2+max（10d，75mm）*2 ＝[（h-保护层*2-D）/6*2+D]*2+（b-保护层*2）*2+8d+1.9d*2+max（10d，75mm）*2 案例（一）中 3号箍筋长度＝（（700-25*2-25）/6*2+25）*2+（750-25*2）*2+8*10+1.9*10*2+100*2＝2184 mm 4. 4号钢筋长度计算 （图5） 箍筋计算公式推导 a) 单支筋同时勾住主筋和箍筋 4号箍筋长度 ＝（h-保护层*2+d*2+d*2）+1.9d*2+max（10d，75mm）*2 ＝（h-保护层*2+4d）+1.9d*2+max（10d，75mm）*2 b) 单支筋只勾住主筋
箍筋的理论长度计算 在钢筋的预算工程量计算时，因钢筋混凝土柱、梁中的箍筋长度 没有统一的计算规定，方法比较混乱。目前常用以下几种方法： （1）箍筋长度=箍筋矩（方）形长度+6.25 >2（钩） （d,为箍筋直径，下同）； （2）箍筋长度=箍筋矩（方）形长度+4.9 >2（钩） （3）箍筋长度=箍筋矩（方）形长度+不同直径的估计钩长 （4）箍筋长度=构件横截面外形长度-5cm。 上述种种计算方法，计算程序繁琐，计算结果都有出入，并且从理论上经不起推敲，给施工图预算的编制与审查带来很多麻烦。为了保证预算工程量的准确性，按照《混凝土结构工程施工及验收规范》 （G B 50204-92）（以下简称规范”，从理论上探求一种准确而简化的箍筋长度计算方法。 从图3-11可以看出，为了控制主筋的混凝土保护层的厚度，箍筋的尺寸是按其内孔尺寸控制的（控制和固定主筋相对位置），它的理论长度应按应按箍筋中心线长度计算的。
4 绒 IM3U稔血埋准计算怅度示進注“丄一输件外龙尺寸| M L士體泯噩土保护是冲帕 M—盘屬曲柱』 1.90弯曲（三处）的中心曲线长度 按规范”规定：箍筋的弯曲直径不应小于箍筋直径的 2.5倍，现取等于2.5倍计算。箍筋在弯曲范围内的中心线长度（即中心曲线长度）如图3-12 所示：中心曲线AB=1.75d X 2XnX 90° /360=2.75d 三处90°弯曲中心曲线长度计：2.75d X3 = 8.25d ①
二I 此主题相关图片如 下 ② I |￡^ 1 如 1.73^ 此匕主题相关图片如 下: 囲丄】2楞筋冗?零曲 2.135弯曲（二处）的中心曲线长度（箍筋闭口处弯钩）从图3-13看 AB = 1.75d X 2XnX 135° /360 =4.123d 两处135°弯曲中心线长度计: E3 □篩筋*35吗樹 135。弯曲同理，中心曲 线 4.123d X 2 = 8.25d
螺旋箍筋计算公式 螺旋箍筋计算公式 1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算： l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3] 其中a=√（p^2+4D^2）/4 e2=(4a^2-D^2)/( 4a^2) 式中 l——每1m钢筋骨架长的螺旋箍筋长度（㎜）； p——螺距（㎜）； л——圆周率，取3.1416； D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。 公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。 2、螺旋箍筋简易计算方法 方法一，螺旋箍筋长度亦可按以下简化公式计算： l=1000/p×√（лD）^2+p^2+лd/2 式中 d——螺旋箍筋的直径； 其他符号意义同前。 方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小（p/d﹤0.5）时，箍筋长度也可以按下面近似公式计算： l=n√p^2+（лD）^2 式中 n——螺旋圈数； 其他符号意义同前。“ ^ ”表示次方的意识。 螺旋箍筋计算公式 1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算： l=2000лa/p×[1-e^2/4-3/64(e^2)^2 –5/256(e^2)^3] 其中a=√（p^2+4D^2）/4 e2=(4a^2-D^2)/( 4a^2) 式中 l——每1m钢筋骨架长的螺旋箍筋长度（㎜）； p——螺距（㎜）； л——圆周率，取3.1416； D——螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（㎜）。 公式中括号内最后一项5/256(e^2)^3数值很小，一般在计算时略去。
箍筋计算按照净跨算 梁的支座不计算箍筋 计算通长钢（贯通筋）的时候梁的一端有柱那还有一端是墙的话钢筋需要锚固 锚固的长度与支座的宽度有关系，两端不一定长度相等 箍筋计算按照净跨-50*2计算 中间有柱时扣柱,计算方法同上一条 结构各类构件的连接关系问题，也就是谁时谁的支座的问题 基础是柱、墙的支座，柱是梁的支座，梁是板的支座、次梁以主梁为支座。 纵向钢筋锚入支座；横向钢筋（箍筋）不进支座，进入支座也是构造要求不是受力要求。柱、墙进入支座的插筋之箍筋不起箍筋作用，只起稳定作用，只要一个大的方框箍就行，真正上面柱中起箍筋作用时需要隔一拉一。梁进入支座时也是纵筋进入，但连梁到了顶层要求箍筋进入支座，因为顶层连梁上部受力筋在表皮，锚固不可靠，要靠箍筋把它约束住，不崩出去。梁箍筋的计算长度是每跨的净跨长减去100MM，也就是说，梁的箍筋是从柱边50MM开始布置的，柱中不布置梁箍筋，但柱箍筋必须布置且加密；这一点在中国抗震设计规范中有明确规定； 梁钢筋的锚固问题只与梁下部存不存在支座有关，与支座究竟是柱还是墙或者是其他主梁无关； 梁钢筋在支座内的锚固长度问题与梁的类型（框架梁＼次梁）和支座类型（边支座＼中支座）有关； 框架梁在边支座的锚固长度是0．4倍LAE（LAE为一个锚固长度）＋弯钩15D（D为钢筋直径）；如果边支座的宽度本身不小于钢筋的一倍锚固长度，框架梁的钢筋则可以不必弯钩进行直锚，但此时直锚长度必须不小于一倍锚固长度；框架梁底筋在中支座的的锚固长度为一倍LAE，面部通长筋在跨中1／3区域内连接（冷接或焊接或机械连接），须满足连接长度规范； 次梁在边支座的锚固长度是直段12D＋弯钩15D，在中支座的锚固长度是12D；记住了，这就是框架梁与次梁的区别； 关于梁中架立筋＼构造腰筋＼抗扭腰筋的连接长度，是一般人容易出错的一个问题：梁中架立筋和构造腰筋的连接长度不论什么梁一律是15D，抗扭腰筋的方式同梁中主筋一样，遵守受力主筋的连接规范； 主梁箍筋的加密长度问题，一般人只知道是梁高的1．5倍，此识有误．实际是，一级抗震结构，主梁箍筋加密长度是梁高的2．0倍，二三四级抗震结构，才是梁高的1．5倍． 算量方法： 一、梁 （一）框架梁 一、首跨钢筋的计算 1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座
箍筋的类型及 箍筋的肢数的表示方法和计算 （一）箍筋的类型 箍筋的肢数是看梁、柱同一截面内在高度方向箍筋的根数。 采用单肢箍即可，类似于一个S钩。 像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于双肢箍。 再如，截面宽较大的同一截面采用两个封闭箍并相互错开 高度方向就有四根钢筋，属于四肢箍。 参见下图 肢数是指在截面宽高方向，钢筋的根数，一般柱用几*几形式 梁箍筋直接写几肢箍
（二）箍筋的肢数的表示方法和计算 箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。小截面梁因宽度较小，相应产生的梁内剪力较小，采用单肢箍即可，类似于一个S钩。像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于双肢箍。再如，截面宽较大的同一截面采用两个封闭箍并相互错开高度 箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。 小截面梁因宽度较小，相应产生的梁内剪力较小，采用单肢箍即可，类似于一个S钩。 像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于双肢箍。 再如，截面宽较大的同一截面采用两个封闭箍并相互错开高度方向就有四根钢筋，属于四肢箍。 以此类推。 各类钢筋的表示方法 １．梁箍筋 梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。 例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。 A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
箍筋计算说明及公式 对于箍筋长度的计算，许多造价及施工人员都有自己的一套办法，现在流行的钢筋算量软件，计算方法也是五花八门，给工作、交流造成了很大不便。本人也是一名造价工作者，在日常工作中，对箍筋的计算进行了一些总结，现在对箍筋的计算方法发表一下个人看法，希望给大家提供一些借鉴，更希望大家对本文提出宝贵意见，以期共同提高。 一、规范规定，图集要求 1、《混凝土结构工程施工质量验收规范》GB50204—2002第5.3.1条、第5.3.2条分别规定： 第5.3.1受力钢筋的弯钩和弯折应符合下列规定： HPB235级钢筋未端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍； 第5.3.2除焊接封闭式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定： （1）箍筋弯钩的弯弧内直径除应满足本规范第5.3.1条的规定外，尚应不小于受力钢筋直径； （2）箍筋弯钩的弯折角度：对一般结构，不应小于90°；对有抗震等要求的结构，应为135°； （3）箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。 2、《混凝土结构施工图平面整体表示方法制图规则和构造详略》03G101－1规定 （1）对箍筋弯钩的要求（03G101-1第35页）（见图一）： 从图中可以看出，对有抗震要求的构件，如果箍筋直径d≤6.5时，10d≤65mm，箍筋135度弯钩的平直段要取75mm，这是推导公式中的一个特例.。 （2）混凝土保护层（03G101-1第33页） 纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。
1 ?矩形箍筋下料长度计算公式 箍筋下料长度=箍筋周长+箍筋调整值(表1) 式中箍筋周长=2* (外包宽度+外包长度)； 外包宽度=b-2c+2d; 外包长度=h-2c+2d; b x h=构件横截面宽x高； c――纵向钢筋的保护层厚度； d ――箍筋直径。 2 ?计算实例 某抗震框架梁跨中截面尺寸b x h=250mm x 500mm，梁内配筋箍筋$ 6@150,纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。 解：外包宽度=b-2c+2d =250-2 x 25+2 x 6=212 ( mm) 外包长度=h-2c+2d =500-22 x 25+2 x 6=462 ( mm) 箍筋下料长度=箍筋周长+箍筋调整值 =2* (外包宽度+外包长度)+110 (调整值) =2* (212+462) +110=1458 (mm)
~ 1460 ( mm)(抗震箍) 箍筋形式使用结构箍筋弯钩 不直段长 度Lp箍筋直径 HPB235 级HRB335 级CRB550级 6 8 10 12 8 10 12 5 6 7 8 90° /90 ° 一般结构Lp> 5d 5d 6d 30 40 50 60 50 60 70 30 30 40 40 135 ° /135 ° 抗震结构Lp> 10 18d 20d 110 140 180 220 160 200 240 90 110 130 15 一,关于箍筋长度的计算& d=18552) 关于箍筋长度的计算 一、弯曲调整值的概念 对于单根预算长度和下料长度是不同的，预算长度是按照钢筋的外皮计算，下料长度是按照钢筋的中轴线计算。例如一根预算长度为1米长的钢筋，其下料长度不需要1米，是小于1米的，因为钢筋在弯曲的过程中会变长，如果按照1米下料，肯定会长出一些。预算长度和 下料长度的差值也就是钢筋的弯曲调整值，也称为量度差值。它实际上由两方面造成的，一是由于量度的不同，例如下面这根钢筋，预算的长度是100+300=400mm，而实际上在下料 时只需要截取100-d/2+300-d/2长的一段钢筋即可弯制成下面的形式。二是由于钢筋在弯曲的过程中长度会变化：外皮伸长、内皮缩短、中轴线不变。 二、弯曲调整值的计算 在这里用到一个弧度和角度的换算公式：1rad=*r*2/360,即一度角对应的弧长是。另外《钢 筋混凝土施工及验收规范》( GB500204-2002)规定180度弯钩的弯曲直径不得小于，在下 面的推导中D取。 1、180度弯钩的计算 见下图，钢筋的直径为d,弯曲直径为D。 按照外皮计算钢筋的长度：L仁AE水平段的长度+CD水平段长度=300+3d 按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段水平长度=300-D/2-d+*
箍筋长度计算方法与公式及图解 窗体顶端 箍筋长度计算方法与公式及图解 一般的算法是箍筋长度=(梁宽-保护层*2 +梁高-保护层*2)*2+1.9d*2+max(10d，75mm)*2 如果按实计算及下料长度，那么算法是： 90/90的箍筋钢筋计算公式为：箍筋内皮周长-5个90°弯钩内皮差（0.288d）+2个弯钩处的平直段长度(10d＞75mm时，平直长度为10d，10d＜75mm时，平直长度为75mm) 即在钢筋规格为10d＞75mm时，箍筋长度=构件周长-8保护层厚度+18.56d 钢筋规格为10d＜75mm，即箍筋直径为6mm时，箍筋长度=构件周长-8保护层厚度+141.36 90/180的箍筋钢筋计算公式为：箍筋内皮周长-4个90°弯钩内皮差（0.288d）+1个180°弯钩中心线长+2个弯钩平直段长度(10d＞75mm时，平直长度为10d，10d＜75mm时，平直长度为75mm) 即在钢筋规格为10d＞75mm时，箍筋长度=构件周长-8保护层厚度+28.268d 钢筋规格为10d＜75mm，即箍筋直径为6mm时，箍筋长度=构件周长-8保护层厚度+199.61 135/135的箍筋钢筋计算公式为：箍筋内皮周长-3个90°弯钩内皮差（0.288d）+2个135°弯钩中心线长（135°弯钩中心长度=3π/4*（R+d/2），R=2.5d）+2个弯钩平直段长度(10d＞75mm时，平直长度为10d，10d＜75mm时，平直长度为75mm) 即在钢筋规格为10d＞75mm时，箍筋长度=构件周长-8保护层厚度+33.266d 钢筋规格为10d＜75mm，即箍筋直径为6mm时，箍筋长度=构件周长-8保护层厚度+229.6 箍筋内皮周长长度=2*（H-2bhc）+2*（B-2bhc）=2（H+B）-8bhc（即构件周长-8个保护层）
梁箍筋面积配筋率计算用表 舒宣武编 华南理工大学建筑设计研究院 2003年7月 表1.1 箍筋强度为的梁最小箍筋面积配筋率(%) 条件混凝土强度等级 C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75 C80 (一级) 0.130 0.157 0.181 0.204 0.224 0.244 0.257 0.270 0.280 0.291 0.299 0.306 0.311 0.317 (二级) 0.121 0.147 0.169 0.191 0.209 0.228 0.240 0.252 0.261 0.272 0.279 0.285 0.291 0.296 (三、四级) 0.113 0.136 0.157 0.177 0.194 0.212 0.223 0.234 0.243 0.253 0.259 0.265 0.270 0.275 0.104 0.126 0.145 0.163 0.179 0.195 0.206 0.216 0.224 0.233 0.239 0.245 0.249 0.254 表1.2 箍筋强度为的梁最小箍筋面积配筋率(%) 条件混凝土强度等级 C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75 C80 (一级) 0.091 0.110 0.127 0.143 0.157 0.171 0.180 0.189 0.196 0.204 0.209 0.214 0.218 0.222 (二级) 0.085 0.103 0.119 0.133 0.147 0.160 0.168 0.176 0.183 0.190 0.195 0.200 0.203 0.207 (三、四级) 0.079 0.095 0.110 0.124 0.136 0.148 0.156 0.164 0.170 0.177 0.181 0.185 0.189 0.192 0.073 0.088 0.102 0.114 0.126 0.137 0.144 0.151 0.157 0.163 0.167 0.171 0.174 0.178 表1.3 箍筋强度为的梁最小箍筋面积配筋率(%) 条件混凝土强度等级 C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75 C80 (一级) 0.076 0.092 0.106 0.119 0.131 0.143 0.150 0.157 0.163 0.170 0.174 0.178 0.182 0.185
