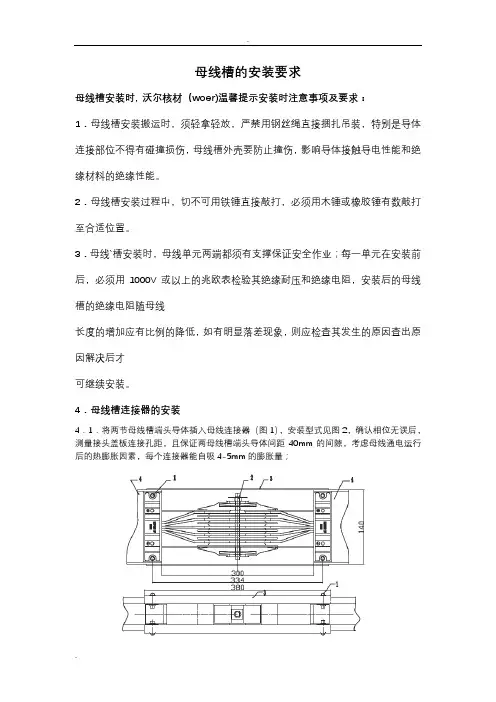

母线槽的安装要求
母线槽安装时, 沃尔核材（woer)温馨提示安装时注意事项及要求：
1．母线槽安装搬运时，须轻拿轻放，严禁用钢丝绳直接捆扎吊装，特别是导体连接部位不得有碰撞损伤，母线槽外壳要防止撞伤，影响导体接触导电性能和绝缘材料的绝缘性能。
2．母线槽安装过程中，切不可用铁锤直接敲打，必须用木锤或橡胶锤有数敲打至合适位置。
3．母线`槽安装时，母线单元两端都须有支撑保证安全作业；每一单元在安装前后，必须用1000V或以上的兆欧表检验其绝缘耐压和绝缘电阻，安装后的母线槽的绝缘电阻随母线
长度的增加应有比例的降低，如有明显落差现象，则应检查其发生的原因查出原因解决后才
可继续安装。
4．母线槽连接器的安装
4．1．将两节母线槽端头导体插入母线连接器（图1），安装型式见图2，确认相位无误后，测量接头盖板连接孔距，且保证两母线槽端头导体间距40mm的间隙，考虑母线通电运行后的热膨胀因素，每个连接器能自吸4-5mm的膨胀量；
1.接头盖板连接螺钉
2.母线连接器
3. 接头盖板
4.母线单元
接头连接器(图1)
接头安装型式(图2)
4．2．母线槽连接器均采用恒定双螺栓头高强力矩螺栓，该双螺栓头中间颈项设有力矩标志牌，紧固连接时，钣手拧住螺栓外端帽进行紧固，直至螺栓外端帽颈部断裂力矩标志牌脱落即可。
5．始端母线的安装
对于始端母线与变压器或配电柜的过渡排连接一般为钢制六角螺栓连接，其紧固力矩值要求见表1
表1：
值进行检查。
母线槽与开关柜的连接必须采用软铜编织带或硬铜排进行连接安装（见图3）。
母线槽与变压器的连接必须采用软铜编织带进行连接安装（见图4）。
与开关柜或变压器连接的始端母线槽如图3~图5，订货测量时要考虑便于生产制造、装箱、运输和安装。小于3150A的母线槽结构为单槽体，大于等于3150A的母线槽结构为双槽体。
始端箱内过渡排的安装，要保证相应的安装电气间隙和爬电距离，要满足电气装置母线工程安装施工及验收规范GBJ149第2.1.13条的要求。
始端母线与配电柜的过渡排连接(图3)
6．母线槽与变压器低压侧端子的安装
母线槽和变压器低压侧端子的连接必须采用软铜编织带或铜片伸缩节进行连接安装。
与变压器连接的始端母线槽外形尺寸及方案宜选择图4、图5、的示例，订货测量时，要考虑便于生产制造、装箱、运输和安装。小于3150A的母线槽结构为单槽体，大于等于3150A的母线槽结构宜为双槽体。
母线槽安装时，要保证相应的安装电气间隙和爬电距离，特别是到高压侧端子的安全电气间隙和爬电距离，要满足电气装置母线工程安装施工及验收规范GBJ149第2.1.13条的要求。
1）连接螺栓拧紧必须采用有效的力矩钣手，设定限值后紧至脱扣即可。
2）母线连接孔与连接螺栓的间隙应满足相关国家规范要求，一般不宜大于连接螺栓公制直径1mm，除非设有特制加强垫圈满足连接要求。
与变压器低压出线端子连接方案一 (图4)
与变压器低压出线端子连接方案二 (图5)
7．母线槽的水平安装
7．1安装前应根据设计院提供的动力或照明设计布置图勘测现场实际走向情况，确定并绘制二次勘测现场实际生产制作图，经由需方工程项目负责人和工程监理代表签字认可后供工厂生产。安装时，根据认可的二次勘测现场实际生产制作图设置支架，将不同母线单元按走向图的编号放置于支架上，对接好连接器位置，确定合适后紧固连接器和连接盖板（见图1和图2）；并将母线用固定压板固定于支架上（如图6）。
母线水平安装 (图6)
7．2母线槽水平安装其直线度: 直线母线槽20M中心偏移不大于5mm。
8．母线槽的垂直（竖井）安装
8．1．根据安装图确定楼层各楼板孔洞的中心位置，并固定弹簧支架的基础槽钢；8．2．根据安装图的楼层标高，确定弹簧支架角钢固定于母线槽上的位置，并将其用压板固定（见图7~图9）；
图7
图8
8．3．将调节螺杆M12*200穿过固定于母线上的角钢孔，并加垫圈、弹簧和螺母紧固至适当位置（一般将弹簧压缩至100mm左右，）将母线槽起吊放入竖井楼板孔洞中，使调节螺杆穿过基础槽钢，且按照图7~图9将其固定于基础槽钢上；
8．4．对调节螺杆M12*200进行微调，使起支撑竖井楼板孔洞中的母线槽与下层母线通过母线连接器按照4.1安装要求进行连接，并紧固连接器双螺帽头M12*125高强力矩螺栓至外螺帽头及标志牌脱落，且将母线接头盖板孔中对准母线槽端部封板孔中心拧入接头盖板连接螺栓即可。
8．5．在计算弹簧支架位置时，首先要确定每层母线槽的自重，再保证调节弹簧的压力能承受每层母线的重量，即：
G=nG＇≥G〞
其中 G →为一付弹簧支架所能承载的重量
G＇→为一根弹簧所能承载的压力
G〞→每层母线槽单元重量
n →为一付弹簧支架所用弹簧的根数。
8．6．当楼层高度大于4M或一付弹簧支架不能支撑其楼层高度的母线槽重量，可在该楼层中间位置增设一付弹簧支架，确保母线槽的静态稳定性及安全承载。
8．7．竖井垂直安装的母线槽，其垂直度直线母线槽20M中心偏移不大于5mm。
图9
9．母线槽膨胀单元、升降单元的安装
为保证母线槽膨胀单元、升降单元在装卸、运输或安装过程中的安全，伸缩部位的调节螺栓出厂时都是紧固的，安装时应先将膨胀单元或升降单元两端头接头连接好，再松开调节螺栓，保持良好的伸缩或升降功能。
10．插接箱
插接箱的安装必须在母线槽安装结束后，全线绝缘电阻和耐压测试合格满足六.（3）验收要求，再安装插接箱（见图10）。插接箱安装时要确认相线、N线和PE线与母线的相线对应正确；将母线槽插口封盖打开，再将插接箱插脚对准插口孔，插入时要确保两片插脚在母线槽同相导体的两侧，确认无误后插入到位，并将固定压板卡住母线盖板的背面，拧紧穿过插接箱横梁和固定压板的紧固螺栓即可。
插接箱的安装 (图10)
11．母线槽单元规格
母线槽普通直线段、带插口母线槽、90゜L型水平接头、135゜L型水平接头、90゜L型垂直接头、135゜L型垂直接头、T型水平接头、T型垂直接头、+字型水平接头、+字型垂直接头、Z型水平接头、Z型垂直接头、始端母线槽或终端母线槽、始端箱等配辅件一般按照以下图形确定尺寸，非标特殊尺寸根据现场测量为准。图中“H”、“W”、尺寸根据需要确定。
带插口母线槽在安装或布置走向方案时，要考虑并列的插接箱尺寸的许可，确定两条母线中心距尺寸的要求，防止两插接箱的碰撞。
12.安装验收
母线槽安装完工后，必须全线检查各个连接点及外壳接地线是否牢靠和遗漏，按电气规范要求，进行全面性能检查。
母线槽水平安装和垂直安装后，要求母线槽的水平直线度及垂直不得超过±5/1000 母线槽全线安装完毕，供电端及分支引线全部切断，不与电器设备相连，常温常态下用1000V兆欧表测量其相与相，相与地的绝缘电阻≥20MΩ，若温度在30℃以上，相对湿度在90%以上时，其绝缘电阻不小于0.5 MΩ，经过烘烤后绝缘电阻且能显著上升，绝缘耐压每分钟2000V测压无闪络现象，则可连接通电试运行。
