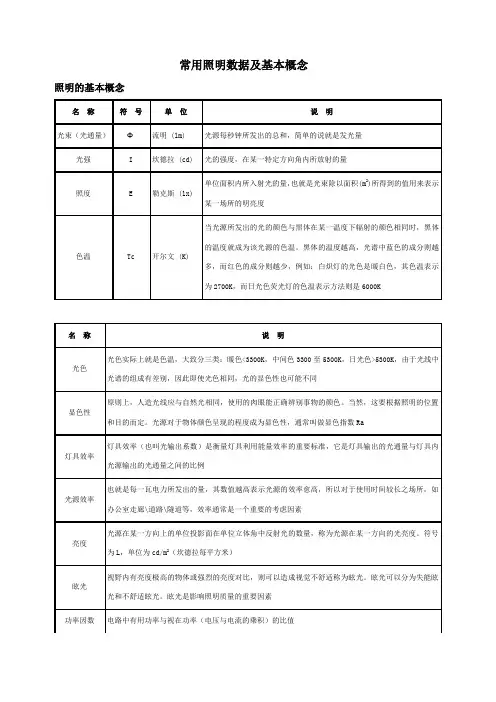

常用照明数据及基本概念照明的基本概念
平均寿命也就是额定寿命，是指50%的灯失效时的寿命光束角光束角指的是灯具1/10最大光强之间的夹角
推荐照度范围（国标）
电器产品安全认证知识
大多数国家特别是发达国家的政府，为了保护消费者的利益，都制定了一些法律条文来保护产品的安全，对涉及安全、卫生、环境保护和电磁干扰等项目的产品，都直接或间接地要求实行强制性的认证。比如在欧盟国家要求所有电器产品必须满足CE。这就意味着对我们的产品（灯具）而言，必须满足当地的标准后才能进入市场后才能进行销售。为了减少风险，生产厂家、中间商（出口商和进口商）及零售商一般会先选择第三方机构或官方指定的测试部门进行测试认证，获得相应合格证书或许可证后才能批量生产销售。比较常见的产品认证有：中国CCC（以前长城认证），欧盟CE，美国UL，加拿大CSA，日本JET/PSE等等。
常见认证标志如下：
照明电光源的分类及在绿色照明工程的应用
照明电光源一般分为白炽灯、气体放电灯和其他电光源三大类，在绿色照明工程中，可根据具体情况，选择各种光源。
白炽灯 (Incandescent lamp)
·普通照明白炽灯 (general lighting incandescent lamp)
即一般常用的白炽灯泡
特点：显色性好（Ra=100）、开灯即亮、可连续调光、结构简单、价格低廉，但寿命短、光效低。
用途：居室、客厅、大堂、客房、商店、餐厅、走道、会议室、庭院。
运用方式：台灯、顶灯、壁灯、床头灯、走廊灯。
·卤钨灯（ tungsten halogen lamp ）
填充气体内含有部分卤族元素或卤化物的充气白炽灯。具有普通照明白炽灯的全部特点，光效和寿命比普通照明白炽灯提高一倍以上，且体积小。
用途：会议室、展览展示厅、客厅、商业照明、影视舞台、仪器仪表、汽车、飞机以及其它特殊照明。
气体放电灯（ discharge lamp）
·低气压放电灯（low pressure （vapor）discharge lamp）
·荧光灯（fluorescent lamp）
荧光灯俗称日光灯。
特点：光效高、寿命长、光色好。
荧光灯有直管型、环型、紧凑型等，是应用范围十分广泛的节能照明光源。
用直管型荧光灯取代白炽灯，节电 70~90% ，寿命长 5~10 倍；
对直管型荧光灯进行升级换代，节电 15 ~ 50%；
用紧凑型荧光灯取代白炽灯，节电 70~80% ，寿命长 5~10 倍；
·低压钠灯（low pressure sodium （vapor）lamp)
特点：发光效率特高、寿命长、光通维持率高、透雾性强，但显色性差。
用途：隧道、港口、码头、矿场等照明。
·高强度气体放电灯（high intensity discharge lamp-HID)
高强度气体放电灯有：荧光高压汞灯、高压钠灯和金属卤化物灯。
·荧光高压汞灯
特点：寿命长、成本相对较低。
用途：道路照明、室内外工业照明、商业照明。
·高压钠灯
特点：寿命长、光效高、透雾性强。
用途：道路照明、泛光照明、广场照明、工业照明等。
·金属卤化物灯
特点：寿命长、光效高、显色性好。
用途：工业照明、城市亮化工程照明、商业照明、体育场馆照明以及道路照明等。
·陶瓷金属卤化物灯
特点：性能优于一般金卤灯。
用途：商场、橱窗、重点展示及商业街道照明。
其他电光源（ others ）
·高频无极灯（electrodeless lamp）
特点：超长寿命（ 40000~80000 小时）、无电极、瞬间启动和再启动、无频闪、显色性好。
用途：公共建筑、商店、隧道、步行街、高杆路灯、保安和安全照明及其他室外照明。
·发光二极管— LED （light emitting diode）
LED 是电致发光的固体半导体光源。
特点：高亮度点光源、可辐射各种色光和白光、0~100%光输出（电子调光）、寿命长、耐冲击和防震动、无紫外（UV）和红外（IR）辐射、低电压下工作（安全）。
用途：交通信号灯、高速道路分界照明、道路护栏照明、汽车尾灯、出口和入口指示灯、桥体或建筑物轮廓照明及装饰照明等。
主要电光源的技术性能指标
其它基本概念
1.一般照明
为照亮整个场所而设置的均匀照明。
2.分区一般照明
对某一特定区域，如进行工作的地点，设计成不同的照度来照亮该区域的一般照明。
3.局部照明
特定视觉工作用的、为照亮某个局部而设置的照明。
4.混合照明
由一般照明与局部照明组成的照明。
5.正常照明
在正常情况下使用的室内外照明。
6.应急照明
因正常照明的电源失效而启用的照明。应急照明包括疏散照明、安全照明、备用照明。
7.疏散照明
作为应急照明的一部分，用于确保疏散通道被有效地辨认和使用的照明。
8.安全照明
作为应急照明的一部分，用于确保处于潜在危险之中的人员安全的照明。
9.备用照明
作为应急照明的一部分，用于确保正常活动继续进行的照明。
10.值班照明
非工作时间，为值班所设置的照明。
11.警卫照明
用于警戒而安装的照明。
12.障碍照明
在可能危及航行安全的建筑物或构筑物上安装的标志灯。
