贴片电容与相应介质材料的关系简介
贴片电容的稳定性及容量精度与其采用的介质材料存在对应关系，主要分为三大类别：
一、是以COG/NPO为I类介质的高频电容器，其温度系数为±30ppm/℃，电容量非常稳定，几乎不随温度、电压和时间的变化而变化，主要应用于高频电子线路，如振荡、计时电路等;其容量精度主要为±5，以及在容量低于10pF时，可选用B档(±
0.1pF)、C档(±0.25pF)、D档 (±0.5pF)三种精度。
二、是以X7R为II类介质的中频电容器，其温度系数为±15，电容量相对稳定，适用于各种旁路、耦合、滤波电路等，其容量精度主要为K档(±10)。
特殊情况下，可提供J档(±5)精度的。
不同品种的电容器，最高使用频率不同。小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ。
三、是以Y5V为II类介质的低频电容器，其温度系数为：+30～-80，电容量受温度、电压、时间变化较大，一般只适用于各种滤波电路中。其容量精度主要为Z档
(+80～-20)，也可选择±20精度的。
贴片电阻在电路上出现问题，有可能是贴片电容本身质量不良，亦有可能是设计时选取规格欠佳或是在表面贴装机械力热冲击等对贴片电容造成一定的损伤等因素造成。
正确选择一颗贴片电容时，除了要提供其规格尺寸及容量大小外，还必须特别注意到电路对这颗片式电容的温度系数、额定电压等参数的要求。贴片电容标准命名方法及定义：贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。
电容器工作原理这得从电容器的结构上说起。最简单的电容器是由两端的极板和中间的绝缘电介质（包括空气）构成的。通电后，极板带电，形成电压（电势差），但是由于中间的绝缘物质，所以整个电容器是不导电的。不过，这样的情况是在没有超过电容器的临界电压（击穿电压）的前提条件下的。我们知道，任何物质都是相对绝缘的，当物质两端的电压加大到一定程度后，物质是都可以导电的，我们称这个电压叫击穿电压。电容也不例外，电容被击穿后，就不是绝缘体了。不过在中学阶段，这样的电压在电路中是见不到的，所以都是在击穿电压以下工作的，可以被当做绝缘体看。但是，在交流电路中，因为电流的方向是随时间成一定的函数关系变化的。而电容器充放电的过程是有时间的，这个时候，在极板间形成变化的电场，而这个电场也是随时间变化的函数。实际上，电流是通过场的形式在电容器间通过的。 电容 diànróng 1. [capacitance；electric capacity]：电容是表征电容器容纳电荷的本领的物理量，非导电体的下述性质:当非导电体的两个相对表面保持某一电位差时（如在电容器中），由于电荷移动的结果，能量便贮存在该非导电体之中 2. [capacitor；condenser]：电容器的俗称 [编辑本段]概述 定义： 电容（或称电容量[4]）是表征电容器容纳电荷的本领的物理量。我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。电容从物理学上讲，它是一种静态电荷存储介质（就像一只水桶一样，你可以把电荷充存进去，在没有放电回路的情况下，刨除介质漏电自放电效应/电解电容比较明显，可能电荷会永久存在，这是它的特征），它的用途较广，它是电子、电力领域中不可缺少的电子元件。主要用于电源滤波、信号滤波、信号耦合、谐振、隔直流等电路中。 电容的符号是C。 在国际单位制里，电容的单位是法拉，简称法，符号是F,常用的电容单位有毫法(mF)、微法(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等，换算关系是： 1法拉(F)= 1000毫法(mF)＝1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。 相关公式： 一个电容器，如果带1库的电量时两级间的电势差是1伏，这个电容器的电容就是1法，即：C=Q/U 但电容的大小不是由Q或U决定的，即：C=εS/4πkd 。其中，ε是一个常数，S为电容极板的正对面积，d为电容极板的距离，k则是静电力常量。常见的平行板电容器,电容为C=εS/d.（ε为极板间介质
电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有 极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解 质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度 稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四 个系列，具体分类如下： 类型封装形式耐压 A 3216 10V B 3528 16V C 6032 25V D 7343 35V 贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同 型号尺寸（mm） 英制尺寸公制尺寸长度及公差宽度及公差厚度及公差 0402 1005 1.00±0.05 0.50±0.05 0.50±0.05 0603 1608 1.60±0.10 0.80±0.10 0.80±0.10 0805 2012 2.00±0.20 1.25±0.20 0.70±0.20 1.00±0.20 1.25±0.20 1206 3216 3.20±0.30 1.60±0.20 0.70±0.20 1.00±0.20 1.25±0.20 1210 3225 3.20±0.30 2.50±0.30 1.25±0.30 1.50±0.30 1808 4520 4.50±0.40 2.00±0.20 ≤2.00 1812 4532 4.50±0.40 3.20±0.30 ≤2.50 2225 5763 5.70±0.50 6.30±0.50 ≤2.50 3035 7690 7.60±0.50 9.00±0.05 ≤3.00 贴片电容的命名 贴片电容的命名: 贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求 的电压、要求的容量、端头的要求以及包装的要求 例风华系列的贴片电容的命名 贴片电容的命名: 贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求 的电压、要求的容量、端头的要求以及包装的要求。一般订购贴片电容需提供的参数要有尺寸的大小、
常用电容容值 2008-05-22 09:01 现在较为通用的容值代码表示方法为三位代码“XXY”表示法，前两位数字表示乘系数，后一位表示乘指数，单位为pF。其中一般前两位的取值范围为上述E6和E12系列，后一位数字表示乘指数10 n。当Y= 9时，对应前述n = -1；当Y= 8时，对应前述n = -2；当Y= 0，1，2，3，4，5，6，7时，Y就等于n。示例如下： 0.5pF容值代码表示为508； 68pF容值代码表示为680； 1 pF容值代码表示为109； 120pF容值代码表示为121； 4.7pF容值代码表示为479； 2200pF容值代码表示为222；10pF容值代码表示为100； 100000pF容值代码表示为104（0.1μF）； 47μF容值代码表示为476； 330μF容值代码表示为337 //-------------------------------------------------- 【单位pF】 39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P 100 P 120 P 150 P 180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P 470 P 560 P 620 P 680 P 750 P 【单位nF】 1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 10 15 18 22 27 33 39 56 68 82 【单位uF】 0.1 0.15 0.22 0.33 0.47 1.0 (1.5) 2.2 贴片电容，SMD贴片电容，无铅贴片电容的如何命名？ SMT: Surface Mounting Technology表面贴装技术 SMT包括表面贴装技术.表面贴装设备,表面元器件.及SMT管理
贴片电容贴片电容(单片陶瓷电容器)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 一NPO电容器 NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。 NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。下表给出了NPO电容器可选取的容量范围。 封装DC=50V DC=100V 0805 0.5---1000pF 0.5---820pF 1206 0.5---1200pF 0.5---1800pF 1210 560---5600pF 560---2700pF 2225 1000pF---0.033μF 1000pF---0.018μF NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。 二X7R电容器 X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。 X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。 X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。下表给出了X7R电容器可选取的容量范围。 封装DC=50V DC=100V 0805 330pF---0.056μF 330pF---0.012μF 1206 1000pF---0.15μF 1000pF---0.047μF 1210 1000pF---0.22μF 1000pF---0.1μF 2225 0.01μF---1μF 0.01μF---0.56μF 三Z5U电容器 Z5U电容器称为”通用”陶瓷单片电容器。这里首先需要考虑的是使用温度范围，对于Z5U 电容器主要的是它的小尺寸和低成本。对于上述三种陶瓷单片电容起来说在相同的体积下 Z5U电容器有最大的电容量。但它的电容量受环境和工作条件影响较大，它的老化率最大可达每10年下降5%。

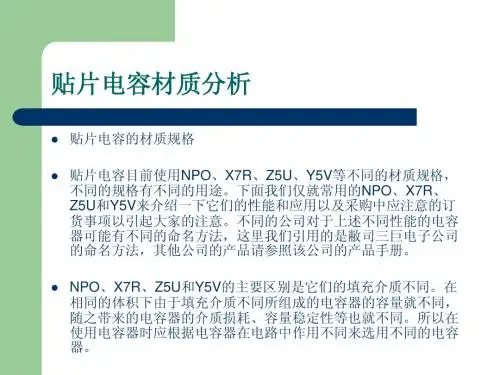

贴片电容材质及规格 贴片电容目前使用NPO、X7R、Z5U、Y5V等不同的材质规格，不同的规格有不同的用途。 NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是敝司三巨电子公司的命名方法，其他公司的产品请参照该公司的产品手册。 一NPO电容器 NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。 NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。 二X7R电容器 X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。 X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。 X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。 三Z5U电容器 Z5U电容器称为”通用”陶瓷单片电容器。这里首先需要考虑的是使用温度范围，对于Z5U电容器主要的是它的小尺寸和低成本。对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量。但它的电容量受环境和工作条件影响较大，它的老化率最大可达每10年下降5%。 尽管它的容量不稳定，由于它具有小体积、等效串联电感（ESL）和等效串联电阻（ESR）低、良好的频率响应，使其具有广泛的应用范围。尤其是在退耦电路的应用中。 Z5U电容器的其他技术指标如下: 工作温度范围+10℃--- +85℃ 温度特性+22% ---- -56% 介质损耗最大4%
贴片电容的材质按美国电工协会（EIA）标准，贴片电容介质材料，按温度稳定性分成三类： 一、超稳定级（Ⅰ类）的介质材料为COG或NPO； 二、稳定级（Ⅱ类）的介质材料为X7R； 三、能用级（Ⅲ）的介质材料Y5V。 NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。NPO电容器是电容量和介质损耗最稳定的电容器之一。NPO 电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。而C0G和NPO只是标准不同而已，C0G是EIA标准，美国电工协会，NP0是JIS标准，日本工业协会，在电路里面，是一样用的。 X5R与X7R电容器被称为温度稳定型的陶瓷电容器。X7R是当温度在-55℃到+125℃时其容量变化仅为15%的，而X5R只是当温度在-55℃到+85℃时其容量变化才为15%。X5R 与X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化。X5R与X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。 Y5V电容器是一种有一定温度限制的通用电容器，在-30℃到85℃范围内其容量变化可达+22%到-82%。Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。小体积，大容量，其容量随温度变化比较明显，但成本较低。广泛应用于对容量，损耗要求不高的场合。 NPO(COG)、X7R、X5R、Y5V均是电容的材质，几种材料的温度系数是依次递减的，而容值是依次递增的。不同材质的频率特性也是不同的，NPO是最高频的，依次递减。
贴片电容封装详细资料 单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件,就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格,不同的规格有不同的用途。下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是AVX公司的命名方法,其他公司的产品请参照该公司产品手册。？ NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。？ * NPO电容器？ NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±ΔC。NPO电容的漂移或滞后小于±%,相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±%。 NPO电容器随封装形式不同其电容量和介质损
耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好。下表给出了NPO电容器可选取的容量范围。？ 封装 DC=50V DC=100V？ 0805 ？ 1206 ？ 1210 560---5600pF 560---2700pF？ 2225 μF μF？ NPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容。？ * X7R电容器？ X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%,需要注意的是此时电容器容量变化是非线性的。？
贴片电容与相应介质材料的关系简介 贴片电容的稳定性及容量精度与其采用的介质材料存在对应关系，主要分为三大类别： 一、是以COG/NPO为I类介质的高频电容器，其温度系数为±30ppm/℃，电容量非常稳定，几乎不随温度、电压和时间的变化而变化，主要应用于高频电子线路，如振荡、计时电路等;其容量精度主要为±5，以及在容量低于10pF时，可选用B档(± 0.1pF)、C档(±0.25pF)、D档 (±0.5pF)三种精度。 二、是以X7R为II类介质的中频电容器，其温度系数为±15，电容量相对稳定，适用于各种旁路、耦合、滤波电路等，其容量精度主要为K档(±10)。
特殊情况下，可提供J档(±5)精度的。 不同品种的电容器，最高使用频率不同。小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ。 三、是以Y5V为II类介质的低频电容器，其温度系数为：+30～-80，电容量受温度、电压、时间变化较大，一般只适用于各种滤波电路中。其容量精度主要为Z档 (+80～-20)，也可选择±20精度的。 贴片电阻在电路上出现问题，有可能是贴片电容本身质量不良，亦有可能是设计时选取规格欠佳或是在表面贴装机械力热冲击等对贴片电容造成一定的损伤等因素造成。 正确选择一颗贴片电容时，除了要提供其规格尺寸及容量大小外，还必须特别注意到电路对这颗片式电容的温度系数、额定电压等参数的要求。贴片电容标准命名方法及定义：贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。
万联芯城主打三星，风华，国巨贴片电容，海量现货库存，价格优势明显。万联芯城主动类被动类电子元器件种类繁多，可进行一站式配单报价，满足用户物料需求，解决用户采购烦恼。点击进入万联芯城 点击进入万联芯城
贴片电容常见的质量问题 首先是贴片电容本体问题-断裂或微裂，这是最常见的问题之一。断裂现象较明显，而微裂一般出在内部，不容易观察到，涉及到贴片电容的材质、加工工艺和贴片电容使用过程中的机械、热应力等作用因素影响。 其次是贴片电容电性能问题。贴片电容使用一段时间后出现绝缘电阻下降、漏电。 以上两个问题往往同时产生，互为因果关系。电容器的绝缘电阻是一项重要的参数，衡量着工作中贴片电容漏电流大小。漏电流大，贴片电容储存不了电量，贴片电容两端电压下降。往往由于漏电流大导致了贴片电容失效，引发了对贴片电容可靠性问题的争论。 可靠性问题：贴片电容失效分为三个阶段。 第一阶段是贴片电容生产、使用过程的失效，这一阶段贴片电容失效与制造和加工工艺有关。贴片电容制造过程中，第一道工序贴片电容粉料、有机黏合剂和溶剂混合配料时，有机黏合剂的选型和在瓷浆中的比例决定了瓷浆干燥后瓷膜的收缩率；第三道工序丝印时内电极金属层也较关键，否则易产生强的收缩应力，烧结是形成瓷体和产生贴片电容电性能的决定性工序，烧结不良可以直接影响到电性能，且内电极金属层与贴片电容介质烧结时收缩不一致导致瓷体内部产生了微裂纹，这些微裂纹对一般电性能不会产生影响，但影响产品的可靠性。主要的失效模式表现为贴片电容绝缘电阻下降，漏电。
防范、杜绝微裂纹的产生：从原材料选配、瓷浆制备、丝网印刷和高温烧结四方面优选工艺参数，以达到贴片电容内部结构合理，电性能稳定，可靠性好。 第二阶段是贴片电容稳定地被用于电子线路中，该阶段贴片电容失效概率正逐步减小，并趋于稳定。分析贴片电容使用过程中贴片电容受到的机械和热应力，即分析加工过程中外力对贴片电容可能的冲击作用，并依据贴片电容在加工过程中受到的应力作用，设计各种应力实验条件，衡量作用在贴片电容上的外应力大小及其后果。也可具体做一些贴片电容可靠性实验以明确贴片电容前阶段是否存在可靠性隐患。 贴片电容在该过程中受到热和机械应力的作用，严重时出现瓷体断裂现象。若贴片电容受到的热和机械应力接近临界时，则不出现明显的断裂现象，而是表现为内部裂纹的出现或内部微裂纹的产生。用烙铁补焊时，明显裂纹则表现为断裂，微裂纹大多数表现为电性能恢复正常，漏电现象消失，但时间一长，贴片电容可靠性差的缺陷就体现出来。 第三阶段是贴片电容长时间工作后出现失效现象，这一阶段贴片电容失效往往由于老化、磨损和疲劳等原因使元件性能恶化所致。电子整机到消费者手中出现整机功能障碍，追溯原因，发现贴片电容漏电流大，失效。一般此类问题源自于第一阶段或第二阶段贴片电容可靠性隐患的最终暴露，该阶段出现的质量比前两个阶段严重得多。由于整
电容器的主要参数有哪些? 电容器的主要参数有标称容量（简称容量）、允许偏差、额定电压、漏电流、绝缘电阻、损耗因数、温度系数、频率特性等。 （一）标称容量 标称容量是指标注在电容器上的电容量。 电容量的基本单位是法拉（简称法），用字母“F”表示。比法拉小的单位还在毫法（mF）、微法（μF）、纳法（nF）、皮法（pF），它们之间的换算关系是： 1F=1000mF 1mF=1000μF 1μF=1000nF 1nF=1000pF 其中，微法（μF）和皮法（pF）两单位最常用。 在实际应用时，电容量在1万皮法以上电容量，通常用微法作单位，例如：0.047μF、0.1μF、2.2μF、47μF、330μF、4700μF等等。 电容量在1万皮法以下的电容器，通常用皮法作单位，例如：2pF、68 pF、100 pF、680 pF、5600 pF等等。 标称容量的标注方法有直标法、文字符号标注法和色标法等，具体的识别方法将在以后的内容中作详细介绍。 （二）允许偏差 允许偏差是指电容器的标称容量与实际容量之间的允许最大偏差范围。 电容器的容量偏差与电容器介质材料及容量大小有关。电解电容器的容量较大，误差范围大于±10%；而云母电容器、玻璃釉电容器、瓷介电容器及各种无极性高频在机薄膜介质电容器（如涤纶电容器、聚苯乙烯电容器、聚丙烯电容器
等）的容量相对较小，误差范围小于±20%。 （三）额定电压 额定电压也称电容器的耐压值，是指电容器在规定的温度范围内，能够连续正常工作时所能承受的最高电压。 该额定电压值通常标注在电容器上。在实际应用时，电容器的工作电压应低于电容器上标注的额定电压值，否则会造成电容器因过压而击穿损坏。 （四）漏电流 电容器的介质材料不是绝艰绝缘体，宁在一定的工作温度及电压条件下，也会有电流通过，此电流即为漏电流。 一般电解电容器的漏电流略大一些，而其它类型电容器的漏电流较小。 （五）绝缘电阻 绝缘电阻也称漏电阻，它与电容器的漏电流成反比。漏电流越大，绝缘电阻越小。绝缘电阻越大，表明电容器的漏电流越小，质量也越好。 （六）损耗因数 损耗因数也称电容器的损耗角正切值，用来表示电容器能量损耗的大小。该值越小，说明电容器的质量越好。 （七）温度系数 温度系数是指在一定温度范围内，温度每变化1℃时，电容器容量的相对变化值。温度系数值越小，电容器的性能越好。 （八）频率特性 频率特性是指电容器对各种不同高低的频率所表现出的性能（即电容量等电参数随着电路工作频率的变化而变化的特性）。不同介质材料的电容器，其最高工作频率也不同，例如，容量较大的电容器（如电解电容器）只能在低频电路中正常工作，高频电路中只能使用容量较小的高频瓷介电容器或云母电容器等。 信息来源：慧聪电子 【我来说两句】【推荐给朋友】【关闭窗口】

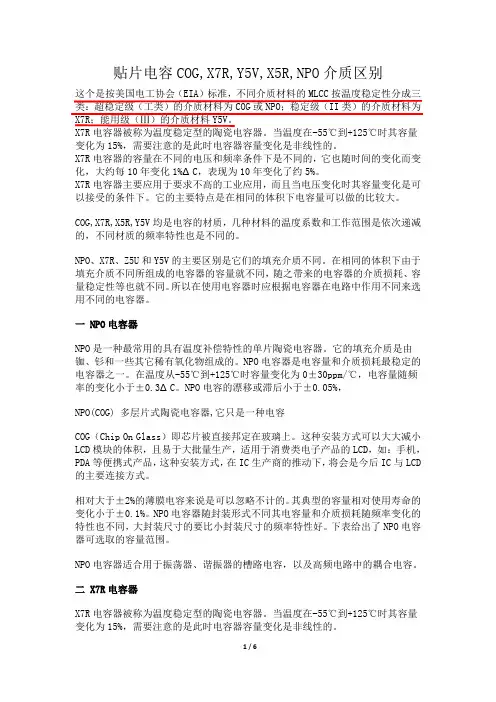

这个是按美国电工协会（EIA）标准，不同介质材料的MLCC按温度稳定性分成三类：超稳定级（工类）的介质材料为COG或NPO；稳定级（II类）的介质材料为X7R；能用级（Ⅲ）的介质材料Y5V。 X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。 X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。 X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。 COG,X7R,X5R,Y5V均是电容的材质，几种材料的温度系数和工作范围是依次递减的，不同材质的频率特性也是不同的。 NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 一 NPO电容器 NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%， NPO(COG) 多层片式陶瓷电容器,它只是一种电容 COG（Chip On Glass）即芯片被直接邦定在玻璃上。这种安装方式可以大大减小LCD模块的体积，且易于大批量生产，适用于消费类电子产品的LCD，如：手机，PDA等便携式产品，这种安装方式，在IC生产商的推动下，将会是今后IC与LCD 的主要连接方式。 相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。下表给出了NPO电容器可选取的容量范围。 NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。 二 X7R电容器 X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。
目录： 贴片电容的种类和特点 1 贴片电容基本结构 1 贴片电容 Class 2 EIA代码 2 贴片电容封装尺寸 3 贴片电容生产厂家 4 贴片电容分类 5 NPO电容器 5 X7R电容器 6 Z5U电容器8 Y5V电容器8 Y5V贴片电容容量范围8 贴片电容的种类和特点 单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件,就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格,不同的规格有不同的用途。下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是AVX公司的命名方法,其他公司的产品请参照该公司的产品手册。 NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 贴片电容目前使用NPO、X7R、Z5U、Y5V等不同的材质规格，不同的规格有不同的用途。下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是敝司三巨电子公司的命名方法，其他公司的产品请参照该公司的产品手册。 NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。 通常大家所说的贴片电容是指片式多层陶瓷电容 (Multilayer Ceramic Capacitors)，简称MLCC，又叫做独石电容。 它是在若干片陶瓷薄膜坯上被覆以电极桨材料，叠合后一次烧结成一块不可分割的整体，外面再用树脂包封而成的。具有小体积、大容量、Q值高、高可靠和耐高温等优点。同时也具有容量误差较大、温度系数很高的缺点。一般用在噪声旁路、滤波器、积分、振荡电路。 常规贴片电容按材料分为COG(NPO)、X7R、Y5V，常见引脚封装有0201、0402、0603、0805、1206、1210、1812、2010。 贴片电容基本结构 多层陶瓷电容(MLCC)是由平行的陶瓷材料和电极材料层叠而成。见下图：
电容器中电介质的作用 山东省肥城市第一高级中学 于茂刚 271600 高中教材在提到电介质对平行板电容器的电容的影响时，只是通过演示实验就直接得出了结论：当两极板间充满同一种电介质时，电容变大为真空时的r ε倍，即kd S C r πε4= ，r ε 是一个常数，与电介质的性质有关，称为电介质的相对介电常数。学生只能记住结论，对电介质的特性和电介质对电容的影响机理产生疑惑，就此谈一下电容器中电介质的作用。 电介质不同于金属，电介质的电阻率一般都很 高,称为绝缘体，介质中没有（或几乎没有）能够自由 移动的电荷，这种电荷叫做束缚电荷。在电场中静 电平衡条件下，电介质的内部仍有电场存在。在外 电场作用下，电介质的表面将出现正负束缚电荷， 这就是电介质的极化现象。如图所示，由于极化， 在电介质中的极化电场 E ′（图中方向向左）削弱了没有电介质时的电场 E （图中方向向右）。由此可见，在两个极板之间的合电场强度的大小比 E 小。 实验和理论证明，在这种情况下，电介质内的合电场强度为E/r ε.如果极板之间充满相对介电常数为r ε的电介质，则极板之间的合电场强度为E/r ε ，这时的电 容器在容纳的电荷量一定的情况下，两极板之间的电势差比没有电介质时小，根据 U Q C =，知这时相当于电容器的电容增大了。两极板间如果不加电介质的话,两极板间会被空气占据，空气有一定的导电能力,因而电容器存储电荷的能力会弱一些,而加入电介质后,电容正负极板的绝缘性能就要比没有电介质时好,也
就是存储电荷的能力提高了,所以电容也就升高了， 电容器中间的电介质起到了提高电容容量的作用。 例如：在两极板间相距为d 的平行板电容器中，（1）插入一块厚为d/2的金属大平板（此板与两极板平行），其电容变为原来的多少倍？（2）如果插入一块厚为d/2相对介电常数为r ε的电介质大平板，则又会如何？（3）如果插入一 块厚为d 相对介电常数为r ε的电介质大平板，则又会如何？ 解析：（1）插入一块厚为d/2的金属大平板时，在电场作用下，在金属板处于静电平衡状态，内部电场强度处处为0,整个金属大平板是一个等势体，整个金属大平板上没有电压降，两极板之间的距离缩短为d/2，极板间的电场强度E 未变 （因为E ,Cd Q d U == , C 、d 成反比，C 、d 乘积不变，所以E 不变），所以两极板间的电压2'd E U ?=,所以根据电容的定义U Q C ==Ed Q 知，此时的电容器的电容变为原来的2倍。 （2）插入一块厚为d/2相对介电常数为r ε的电介质大平板时，两极板之间的 电压'U =r r r Ed d E d E εεε2122+?=?+?,所以所以根据电容的定义U Q C ==Ed Q 知, 此时的电容器的电容变为原来的r r εε+12倍。 （3）插入一块厚为d 相对介电常数为r ε的电介质大平板，两极板间充满了这种 电介质。两极板间的电压'U =d E r ?ε，所以所以根据电容的定义U Q C ==Ed Q 知, 此时的电容器的电容变为原来的r ε倍。 思考：为什么不采用插入金属板的方式来增大电容器的电容？因为电容器极板之间需要保持良好的绝缘性，所以只能采用插入电介质的方式来增大电容器的电容。
各种贴片电容容值表 X7R贴片电容简述 X7R贴片电容属于EIA规定的Class 2类材料的电容。它的容量相对稳定。X7R贴片电容特性 具有较高的电容量稳定性，在-55℃～125℃工作温度围，温度特性为±15%。层叠独石结构，具有高可靠性。 优良的焊接性和和耐焊性，适用于回流炉和波峰焊。 应用于隔直、耦合、旁路、鉴频等电路中。 X7R贴片电容容量围 厚度与符号对应表 0201～1206 X7R贴片电容选型表
1210～2225 X7R贴片电容选型表
NPO COG 贴片电容容量规格表 默认分类2009-07-15 16:28 阅读354 评论1 字号：大大中中小小 NPO(COG)贴片电容属于Class 1温度补偿型电容。它的容量稳定，几乎不随温度、电压、时间的变化而变化。尤其适用于高频电子电路。 具有最高的电容量稳定性，在-55℃～125℃工作温度围,温度特性为：0±30ppm/℃(COG）、0±60ppm/℃(COH）。 层叠独石结构，具有高可靠性。 优良的焊接性和和耐焊性，适用于回流炉和波峰焊。 应用于各种高频电路,如:振荡、计时电路等。

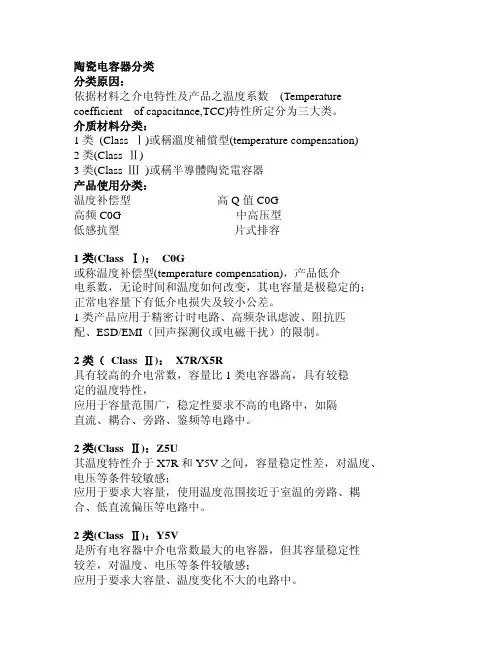

我们把用来制造片式多层瓷介电容（MLCC）的瓷叫电容器瓷。这里所说的瓷介就是用电容器瓷制成的瓷介质。大家知道，瓷是一类质硬、性脆的无机烧结体。就其显微结构而论，大都具有多晶多相结构。其性能往往决定于其成份和结构。当配方确定之后，能否达到预期的效果，关键取决于制造瓷粉料的工艺。 按其用途可以分为三类：①高频热补偿电容器瓷（UJ、SL）；②高频热稳定电容器瓷（NPO）； ③低频高介电容器瓷（X7R、Y5V、Z5U）。 按温度系数分可以分为两类：①负温度系数电容器瓷（即高频热补偿电容器瓷）；②正温度系数电容器瓷（即平时我们常说的COG、X7R、Y5V瓷料）。 按工作频率可以分为三类：低频、高频、微波介质。 高频热补偿、热稳定电容器瓷是专供Ⅰ类瓷介电容器作介质用，其瓷料主要成分是MgTiO3、CaTiO3、SrTiO3和TiO2再加入适量的稀土类氧化物等配制而成。其特点是介质系数较大，介质损耗小，温度系数和围广，一般在（+120～-5600）ppm/℃之间可调。高频热补偿电容瓷常用来制造的负温产品，其用途最广的地方就是振荡回路，像彩电高频头。大家知道，
