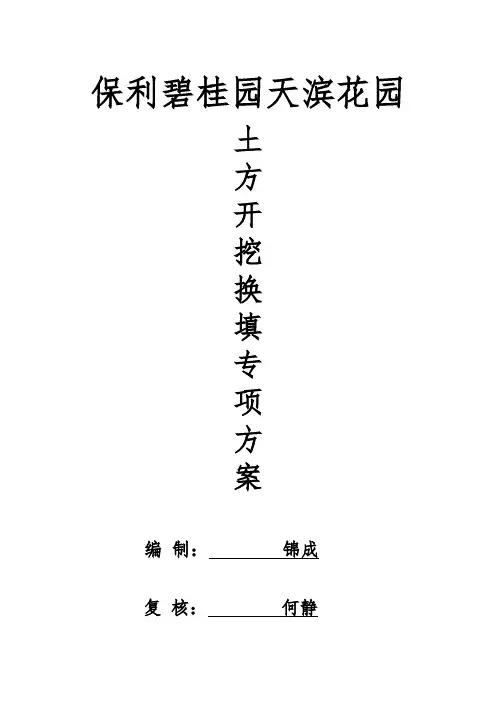

保利碧桂园天滨花园
土
方
开
挖
换
填
专
项
方
案
编制：陈锦成
复核：何静
审批：陈伟
碧桂园奇槎项目工程管理部
二 0 一六年一月二十八日
施工方案审批表
工程名称保利碧桂园天滨花园结构类型框剪建筑面积平方米层数-2/32 建设单位佛山保利源泰房地产有限公司
监理单位
施工单位佛山市顺德区海溢土石方有限公司
专项方案名称土方开挖换填专项方案
前期
工程
部意
见
签字：
年月日
工程
技术
部意
见
签字：
年月日
目录
一、编制依据 (4)
二、编制原则 (4)
三、工程概况 (4)
四、施工方案 (7)
五、方案实施 (12)
1、施工管理及流程 (11)
2、施工工艺及施工方案 (12)
六、施工资源计划 (14)
七、质量保证措施 (15)
八、安全保证措施 (17)
九、人员、材料、设备措施 (17)
一、编制依据
1、详细地质勘查报告。
2、设计图纸。
3、各部门有关质量、安全、文明施工、规范管理及环境保护等方面的管理文件。
4、我项目从事类似工程项目施工所积累的丰富的施工、管理经验和成熟技术和施工方法等。
二、编制原则
1、严格执行设计文件和设计标准；确保本合同段工期、质量、安全、环保、文明施
工等各方面目标的实现；
2、认真、充分研究施工环境，妥善解决施工生产与各方面关系协调，制定安全可靠、经济合理的施工程序和施工方案；
3、合理组织平行、交叉、流水作业，提高机械化施工程度，力求均衡生产；
三、工程概况
1、工程简介：
工程名称：保利碧桂园天滨花园
建设单位：佛山保利源泰房地产有限公司
设计单位：广东博意建筑设计院有限公司
监理单位：
2、现场概况：
本工程项目场地位于佛山市禅城区，工程为保利碧桂园天滨花园建设工程，工程
地处魁奇路南侧、桂澜路东侧地块。建筑框剪结构，建筑高度：99m。建筑面积约：平方米，为高层建筑，地下室二层，地下室占地面积约万平方米。本工程拟采用静压管桩和旋挖灌注桩。
3、地质报告：
4、总规划平面图
地下室边线
5、地下室标高
四、施工方案
土方开挖换填方案：
1、根据地勘报告和土方开挖情况，该场地开挖范围和原设计开挖深度内-2 米至 3 米
土方均属新近回填素填土，欠压实，含水饱和，土质松散，局部夹有 2 到 4 米淤泥层，
无法满足旋挖桩机、静压桩机施工承载力要求。经项目部研讨决定基础土方开挖采用以
下换填方案：
场地已平整至负一层地下室基坑底板底标高（ 3 米自然标高）后，先局部垫 50CM厚干砖渣碾压密实进行试打桩，可行后桩基范围全面垫 50CM厚干砖渣；如局部地面承载力不足，可视实际情况适量加厚砖渣以满足桩机承载力为止，同时桩机施工自带 10MM厚钢板配合使用；局部原为鱼塘淤泥层较厚的，挖除淤泥 2 米，先回填干土至 3 米处，再填
50CM厚干砖渣碾压密实。地下室底板垫层底标高为米，土质大部分为 6 米厚以上的粉砂、细砂层，稍密，可满足地下室底板持力层承载力要求；米标高局部处于淤泥层上，厚度约米，需挖除淤泥换填砖渣，同时修筑临时施工便道。
2、施工工序：
支护桩支护桩检测
换填旋挖桩土方自东向西开挖修筑施工便道局部淤泥层换填工程管桩别墅、商铺工程管桩检测
3、因该工程基坑较深，地表施工荷载力值过大，暴露时间长。为防止边坡滑坡、坍
塌等安全事故发生，故采取基坑边坡喷锚支护。砂浆喷锚支护厚度不低于8cm厚。
4、承载力的确定
我国各地区规范给出了按野外鉴别结果、室内物理、力学指标，或现场动力触探
试验锤击数查取地基承载力特征值 fak 的表格，这些表格是将各地区荷载试验资料经回归分
析并结合经验编制的。下表为砂土按标准贯入试验锤击数 N 查取承载力特征值的表格。
砂土承载力特征值 fak(KPa)
土类10 15 30 50
中砂、粗砂180 250 340 500
粉砂、细砂140 180 250 340
5、设计参数
佛山奇槎项目初步设计参数建议
根据已揭露钻孔资料，参照广东省标准《建筑地基基础设计规范》（DBJ 15-31-2003 ）中的经验值取值表，初步给出各岩土层地基承载力和桩基础设计参数下表。
表 1 初步设计参数表
地层岩土层 f
ak f
a
预制桩钻（冲）孔灌注桩负摩阻
、
编号名称(kPa) 侧阻力侧阻力力系数
端阻力端阻力
q s a (kPa) q p a(kPa) q s a (kPa) q p a (kPa)
ζ n
①素填土—————
② 1 淤泥质土60 10 —8 —
②2粉砂10010—8—
② 3 细砂130 15 —12 —
② 4 粉质粘土140 30 —24 —
② 5 淤泥质土70 10 —8 —
② 6 粉砂100 12 —10 ——② 7 细砂120 15 —12 ——② 8 中粗砂200 35 4000 28 ——
③ 1 全风化
350 50 3000 40 ——泥质粉砂岩
③ 2 强风化
600 80 4000 60 800 —泥质粉砂岩
③ 3 中风化
2400 —— f rk =8MPa —泥质粉砂岩
注：本参数仅作初步设计时参考。
广东博意建筑设计院勘察所
6、力和压力的关系
1N大小的力压在1㎡的面积上，产生的压强就是1Pa
1KN 大小的力压在 1 ㎡的面积上，产生的压强就是1KPa 1KN 大小的力压在㎡的面积上，产生的压强就是1MPa
kPa ÷10 就是吨
500kPa ＝50 吨/ 平方米
地基允许承载力≥ 5 吨/ 平方米（ 50kPa）；
地基允许承载力≥ 50 吨/ 平方米（ 500kPa）；
7、静压桩机基本参数
1、工作状态时整机重量550 吨
2、行走大船 2 条，每条尺寸 13M*
3 、行走小船 2 条，每条尺寸 5M*
4 、该设备能够满足 500 及以下管桩的施工要求。
8、承载力计算
粉砂层最低承载力为100KPa
100KPa=10k吨/ 平方米
静压桩机重量 =550 吨
静压桩机受力面积 =（13*+5* ）*2=平方米
因为 550 吨/ 平方米 =吨 / 平方米 =≦100KPa(粉砂层最低承载力 )
所以基坑垫层底部的粉质砂层可以满足静压桩机施工承载力要求，不需要换填。
9、技术方案成本分析
砖渣换填工程量42800 平方米 *米 =21400 立方米
坑底施工便道砖渣用量长约 500 米，宽 8 米， 500*8*=2000 立方米
砖渣单价约 35 元/ 立方米
砖渣成本（ 21400+2000） *35=82 万
二次挖运成本（ 21400+2000） *=67 万
旋挖空桩单价约 350 元/ 立方
管桩空桩单价约 20元/ 米
旋挖空桩工程量共约 720 根，每根空桩约米，720*=3384 米
共约 1750 根，桩径约 1 米，每根空桩约米
管桩空桩工程量
1750*=8225 立方
旋挖空桩成本3384*350=118 万
管桩空桩成本8225*20=16 万
合计成本约 283万
1、根据禅城区建设局红头文件【禅建工字（ 2009）148 号】规定，以下范围的建设工程禁
止使用锤击桩：祖庙街道、张槎街道、石湾街道。本工程属于石湾街道，所以管桩只能采
用静压桩机施工。
2、地下室外围商铺与别墅基础与地下室基础存在高差约米，地下室南边线至红线边最狭窄
处只有 16 米，静压桩机长约13 米，宽约 10 米，如采用先挖后打，商铺与别墅管桩无法施
工，且管桩静载试验需要堆放约400-500 吨荷载，会造成支护失稳，固只能采用先打桩、
检测完后才能挖土方。
3、由于地下室外围商铺与别墅基础与地下室基础存在高差约米，如基坑支护桩采用搅拌
方案分析
桩，基坑开挖后，商铺与别墅管桩存在向基坑位移风险，建议对应商铺与别墅位置的支护
桩采用灌注桩。
4、采用先打桩后开挖时，支护桩与工程管桩可同时施工；
5、基坑施工期正是3-5 月份雨水旺季，地块相对周边低洼且周边无排水沟、管，采用先打
桩后开挖，有利于排水与便于桩机施工；
6、支护桩与工程管桩工期共计约30 天，旋挖桩工期约20 天，土方开挖约15 天，工程桩
基检测约30 天，二层地下室工程约50 天
7、需严格控制成桩质量。
五、方案实施
一）、施工管理及流程
根据现场的实际情况，机械选用挖掘机，从上至下、自东向西方向进行。在施工过程中，一边开挖，一边专人进行防护、边坡、邻近建筑的观测，确保施工安全。
在开挖基坑时遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则进行开挖。
开挖时应对平面控制桩、水位点、基坑平面位置、水平标高、边坡坡度等随时进行经常性检查。挖至埋深水位设计标高时，开始降水。为了保证换填部分地基承载力与单位荷载，换填的基坑开挖后，必须及时验收，及时换填砂石料。杜绝开挖后的基坑因下雨浸泡或因地下水渗出浸泡而影响质量。
二）、施工工艺及施工方法
1．施工准备
1）土方开挖施工准备：
a 、测量人员根据设计院提供的控制坐标点及高程基准点建立施工控制网，控制点用木桩，并在木桩上钉圆钉作为标记，确定开挖边线。
b 、人工清除开挖范围内的杂物及其他障碍物，并根据监理工程师指示合理存放
弃渣料、记录工程量。
c 、边坡开挖前，按施工图纸要求开挖并完成边坡上部施工，边坡开挖过程中，
在基坑周边留设降水井，避免边坡稳定范围内积水和对开挖成型的边坡的侵蚀。
d 、开挖严格按自上而下分层进行，严禁采用倒悬开挖方法。
e、做好邻近建筑的标高和水平位置原始记录。
2）砖渣、石块换填施工准备
(1)材料要求：
a、砖渣、石块材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。
(2)作业条件：
a、设置控制铺筑厚度的标志，如水平标准木桩或标高桩，
或在固定的建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木橛。
b、在地下水位高于基坑（槽）底面的工程中施工时，应采取排水或降低地下水平的措施，使基坑（槽）保持无水状态。
c、铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地质情况，如有孔洞、沟、井、墓穴等。应在未做地基前处理完毕并办理隐检手续。
d、检查基槽（坑）、管沟的边坡是否稳定，并清除基底上的浮土和积水。
2．施工方法
1)土方开挖
a、本工程开挖深度在均在-5m 深度范围内，根据GB-50268的、地质勘察报告，将放坡坡比确定为 1: ，并报业主和监理确认；
b、土方开挖边坡修整应和主体土方开挖工程同步进行，处理边坡表面的松动卵石，以确保边坡稳定和施工安全。边坡修整过程中，测量仪器跟踪检查，确保边坡结构满足
设计要求。
c、检查验收，人工清理完成后报业主、设计、监理和地勘单位检查验收；
d、验收通过后即进行收方核量，以作为办理结算依据；
e 、施工中结合永久性排水设施规划场地开挖的临时排水设施，及时排除地面积水。
2)基坑内排水
根据开挖情况设置排水系统。设置排水盲沟，沟内空深30cm、宽 20cm，内填 20 ～50cm粒径碎石，集水井内空800cm，深度低于基坑底50cm，
降水至基础土方回填完毕方可填埋。
3)砖渣、石块换填
a、工艺流程
处理地基表面→检验砖渣、石块质量→分层铺筑砖渣、石块→夯实或碾压→找平、
验收
b 、处理地基表面：将地基上表面的浮土和杂物清除干净，平整原有地基。
c 、分层铺筑砖渣、石块: 用小型运输车辆将铺筑砖渣、石块料运入基坑，按每
层厚度 15 ㎝～ 20 ㎝铺筑，分层厚度用样桩控制。砖渣、石块地基底面宜铺设在同一
标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工
应按先深后浅的顺序进行。
d 、夯实或碾压：根据本工程条件，采用小型压路机 / 大型挖掘机满基坑铺筑压实，不得分段。夯实或碾压的遍数，由现场试验确定。拟定先静压两遍，振动碾压不少于 4 遍，压路机在距离相邻建筑 5m范围内严禁使用振动，只能静压，静压变数不少于10 遍。碾压速度拟定 40m/min, 碾压轨迹搭接宽度不少于50cm。边缘和转角处应用人工或蛙式打
夯机补夯密实。
g 、找平、验收：
施工时应分层找平，碾压密实，厚度、密实度合格后，方可进行下步施工。
六、施工资源计划
施工前先估算出相对准确的工程量，根据工程量和现场实际情况进行如下机具、劳
动力配置：
1、施工设备的配置
开挖换填工程主要施工设备表
序号名称数量备注
1 PC200挖掘机
2 台
2 轮式装载车 1 台
3 小型压路机 1 台
4 自卸汽车 3 台
5抽水泵5台
6高压喷水枪 2 台
2、劳动力计划
开挖换填管理人员、劳动力计划表
序号工种人数备注
1 安全工程师 1
2 检测、测量人员 1
3 施工管理人员 1
4 机械操作人员 4
5 汽车司机 3
6 电工 1
7 普工 3
七、质量保证措施 :
1、施工组织
本土方开挖设立挖填控制专业管理，由责任工长具体负责开挖换填放线和深度的控制。并选派专人进行建筑渣土及相关计量的管理工作。质量管理实行项目经理负责制。项目经理是质量管理第一责任人，全面负责质量工作。贯彻执行国家有关法律、法规、规范、标准，确保实现建设工程达到优良等级的质量目标。施工现场组织管理机构设置如图。
项目经理
项目经理
施预安材资
工算全料料
员员员员员
各专业班组
2、开挖质量技术措施
（1）实际施工中，根据现场施工条件，合理安排开挖施工程序，
配备适用的足够数量的施工设备。
（2）施工中严格按国家测绘标准和本工程精度要求进行施工测量，及时、准确测放出施工设计的开挖轮廓线。
（3）加强施工人员技术培训，施工前由技术责任人员向施工人员详细进行技术交底，
做到施工标准人人心中有数，施工时严格按照施工规范作业。
（4）强化施工过程中工序间的“三检”制度，挖装出渣等工序进行全过程的质量监
控。
（5）对开挖过程中暴露出的地质缺陷，严格按监理工程师的要求及时处理。
3、质量管理措施
（1）填方应从最低处开始,
由下向上水平铺筑，铺筑下层杂物要清除干净。在地形起伏之处 , 应修筑 1:2 阶梯形边坡。
（2）压路机 /PC200 挖掘机碾压宜采用 " 薄填、慢驶、多次 " 的方法 , 碾压方向从两边压向中间。
（3）填方区应保持一定横坡 , 以利排水。并要当天填筑当天压实。
八、安全保证措施
1．施工现场所有设备、设施、安全装置、工具、配件以及个人劳保用品等必须做到经
常性地检查 , 确保完好和安全使用。设备机械操作人员须持证上岗。
2 ．现场建立交接班制度
上班作业人员应向接班人员交代机械设备的运转情况、故障的处理记录等 , 接班人员应全面检查设备状况 , 发现疑问及时提出 , 以分清责任 , 保证机械设备正常运转。
3 ．随时注意四周土体稳定情况, 以免土体坍塌时伤人或损坏设备。
4 ．现场设专职安全员, 在施工前和施工中做到认真检查, 发现问题及时处理 , 待消除隐患后再作业。
