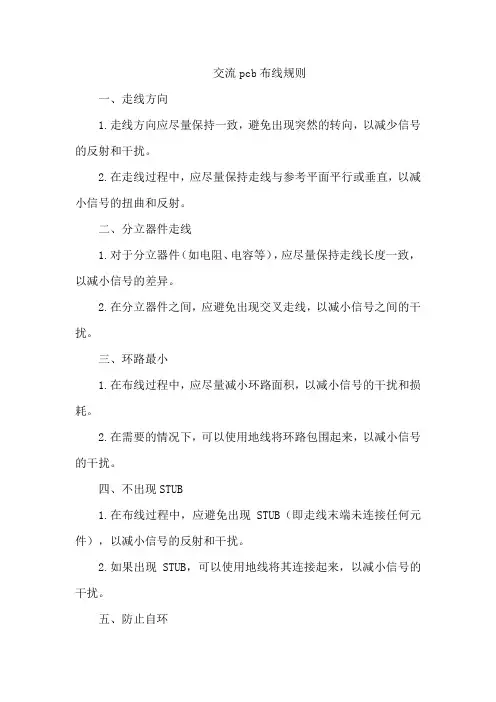

PCB布线的常见规则
1 电源、地线的处理 既使在整个PCB板中的布线完成得都很好，但由于电源、 地线的考虑不周到而引起的干扰，会使产品的性能
下降，有时甚至影响到产品的成功率。所以对电、 地线的布线要认真对待，把电、地线所产生的噪音干扰降到最低限度，以保证
产品的质量。 对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因， 现只对降低式抑制噪音作
以表述： 众所周知的是在电源、地线之间加上去耦电容。 尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：
地线＞电源线＞信号线，通常信号线宽为：0.2～0.3mm,最经细宽度可达0.05～0.07mm,电源线为1.2～2.5 mm 对数字电路的PCB可
用宽的地导线组成一个回路, 即构成一个地网来使用(模拟电路的地不能这样使用) 用大面积铜层作地线用,在印制板上把没被用上
的地方都与地相连接作为地线用。或是做成多层板，
电源，地线各占用一层。
2、数字电路与模拟电路的共地处理 现在有许多PCB不再是单一功能电路（数字或模拟电路），而是由数字电路和模拟电路混合
构成的。因此在布线时就需要考虑它们之间互相干扰问题，特别是地线上的噪音干扰。 数字电路的频率高，模拟电路的敏感度
强，对信号线来说，高频的信号线尽可能远离敏感的模拟电路器件，对地线来说，整人PCB 对外界只有一个结点，所以必须在PCB
内部进行处理数、模共地的问题，而在板内部数字地和模拟地实际上是分开的它们之间互不相连，只是在PCB与外界连接的接口
处（如插头等）。数字地与模拟地有一点短接，请注意，只有一个连接点。也有在PCB上不共地的，这由系统设计来决定。
3、信号线布在电（地）层上 在多层印制板布线时，由于在信号线层没有布完的线剩下已经不多，再多加层数就会造成浪费也会
给生产增加一定的工作量，成本也相应增加了，为解决这个矛盾，可以考虑在电（地）层上进行布线。首先应考虑用电源层，其
次才是地层。因为最好是保留地层的完整性。
4、大面积导体中连接腿的处理 在大面积的接地（电）中，常用元器件的腿与其连接，对连接腿的处理需要进行综合的考虑，就
电气性能而言，元件腿的焊盘与铜面满接为好，但对元件的焊接装配就存在一些不良隐患如：①焊接需要大功率加热器。②容易
造成虚焊点。所以兼顾电气性能与工艺需要，做成十字花焊盘，称之为热隔离（heat shield）俗称热焊盘（Thermal），这样，
可使在焊接时因截面过分散热而产生虚焊点的可能性大大减少。多层板的接电（地）层腿的处理相同。
5、布线中网络系统的作用 在许多CAD系统中，布线是依据网络系统决定的。网格过密，通路虽然有所增加，但步进太小，图场的
数据量过大，这必然对设备的存贮空间有更高的要求，同时也对象计算机类电子产品的运算速度有极大的影响。而有些通路是无
效的，如被元件腿的焊盘占用的或被安装孔、定们孔所占用的等。网格过疏，通路太少对布通率的影响极大。所以要有一个疏密
合理的网格系统来支持布线的进行。 标准元器件两腿之间的距离为0.1英寸(2.54mm),所以网格系统的基础一般就定为0.1英寸
(2.54 mm)或小于0.1英寸的整倍数，如：0.05英寸、0.025英寸、0.02英寸等。
6、设计规则检查（DRC） 布线设计完成后，需认真检查布线设计是否符合设计者所制定的规则，同时也需确认所制定的规则是
否符合印制板生产工艺的需求，一般检查有如下几个方面： 线与线，线与元件焊盘，线与贯通孔，元件焊盘与贯通孔，贯通孔
与贯通孔之间的距离是否合理，是否满足生产要求。 电源线和地线的宽度是否合适，电源与地线之间是否紧耦合（低的波阻抗
）？在PCB中是否还有能让地线加宽的地方。 对于关键的信号线是否采取了最佳措施，如长度最短，加保护线，输入线及输出线
被明显地分开。 模拟电路和数字电路部分，是否有各自独立的地线。 后加在PCB中的图形（如图标、注标）是否会造成信号短
路。 对一些不理想的线形进行修改。 在PCB上是否加有工艺线？阻焊是否符合生产工艺的要求，阻焊尺寸是否合适，字符标志
是否压在器件焊盘上，以免影响电装质量。 多层板中的电源地层的外框边缘是否缩小，如电源地层的铜箔露出板外容易造成短
路。概述 本文档的目的在于说明使用PADS的印制板设计软件PowerPCB进行印制板设计的流程和一些注意事项，为一个工作组的
设计人员提供设计规范，方便设计人员之间进行交流和相互检查。
2、设计流程 PCB的设计流程分为网表输入、规则设置、元器件布局、布线、检查、复查、输出六个步骤.
2.1 网表输入
网表输入有两种方法，一种是使用PowerLogic的OLE PowerPCB Connection功能，选择Send Netlist，应用OLE功能，可以随时保
持原理图和PCB图的一致，尽量减少出错的可能。
另一种方法是直接在PowerPCB中装载网表，选择File->Import，将原理图生成的网表输入进来。
2.2 规则设置 如果在原理图设计阶段就已经把PCB的设计规则设置好的话，就不用再进行设置
这些规则了，因为输入网表时，设计规则已随网表输入进PowerPCB了。如果修改了设计规
则，必须同步原理图，保证原理图和PCB
的一致。除了设计规则和层定义外，还有一些规则需要设置，比如Pad Stacks，需要修改标准过孔的大小。如果设计者新建了一个
焊盘或过孔，一定要加上Layer 25。
注意： PCB设计规则、层定义、过孔设置、CAM输出设置已经作成缺省启动文件，名称为Default.stp，网表输入进来以后，按照
设计的实际情况，把电源网络和地分配给电源层和地层，并设置其它高级规则。在所有的规则都设置好以后，在PowerLogic中，
使用OLE PowerPCB Connection的Rules From PCB功能，更新原理图中的规则设置，保证原
理图和PCB图的规则一致。
2.3 元器件布局 网表输入以后，所有的元器件都会放在工作区的零点，重叠在一起，下一步的工作就是把这些元器件分开，按照
一些规则摆放整齐，即元器件布局。PowerPCB提供了两种方法，手工布局和自动布局。
2.3.1 手工布局
1. 工具印制板的结构尺寸画出板边（Board Outline）。
2. 将元器件分散（Disperse Components），元器件会排列在板边的周围。
3. 把元器件一个一个地移动、旋转，放到板边以内，按照一定的规则摆放整齐。
2.3.2 自动布局 PowerPCB提供了自动布局和自动的局部簇布局，但对大多数的设计来说，效果并不理想，不推荐使用。
2.3.3 注意事项
a. 布局的首要原则是保证布线的布通率，移动器件时注意飞线的连接，把有连线关系的器件放在一起
b. 数字器件和模拟器件要分开，尽量远离
c. 去耦电容尽量靠近器件的VCC
d. 放置器件时要考虑以后的焊接，不要太密集
e. 多使用软件提供的Array和Union功能，提高布局的效率
2.4 布线 布线的方式也有两种，手工布线和自动布线。
PowerPCB提供的手工布线功能十分强大，包括自动推挤、在线设计规则检查（DRC），自动布线由Specctra的布线引擎进行，通常
这两种方法配合使用，常用的步骤是手工—自动—手工。
2.4.1 手工布线
1. 自动布线前，先用手工布一些重要的网络，比如高频时钟、主电源等，这些网络往往对走线距离、线宽、线间距、屏蔽等有特殊
的要求；另外一些特殊封装，如BGA，自动布线很难布得有规则，也要用手工布线。
2. 自动布线以后，还要用手工布线对PCB的走线进行调整。
2.4.2 自动布线 手工布线结束以后，剩下的
网络就交给自动布线器来自布。选择Tools->SPECCTRA，启动Specctra布线器的接口，设置好DO文件，按Continue就启动了Specctra
布线器自动布线，结束后如果布通率为100%，那么就可以进行手工调整布线了；如果不到100%，说明布局或手工布线有问题，需要
调整布局或手工布线，直至全部布通为止。
2.4.3 注意事项
a. 电源线和地线尽量加粗
b. 去耦电容尽量与VCC直接连接
c. 设置Specctra的DO文件时，首先添加Protect all wires命令，保护手工布的线不被自动布线器重布
d. 如果有混合电源层，应该将该层定义为Split/mixed Plane，在布线之前将其分割，布完线之后，使用Pour Manager的Plane
Connect进行覆铜
e. 将所有的器件管脚设置为热焊盘方式，做法是将Filter设为Pins，选中所有的管脚，修改属性，在Thermal选项前打勾
f. 手动布线时把DRC选项打开，使用动态布线（Dynamic Route）
2.5 检查 检查的项目有间距（Clearance）、连接性（Connectivity）、高速规则（High Speed）和电源层（Plane），这些项目
可以选择Tools->Verify Design进行。如果设
置了高速规则，必须检查，否则可以跳过这一项。检查出错误，必须修改布局和布线。 注意： 有些错误可以忽略，例如有些接
插件的Outline的一部分放在了板框外，检查间距时会出错；另外每次修改过走线和过孔之后，都要重新覆铜一次。
2.6 复查 复查根据“PCB检查表”，内容包括设计规则，层定义、线宽、间距、焊盘、过孔设置；还要重点复查器件布局的合理
性，电源、地线网络的走线，高速时钟网络的走线与屏蔽，去耦电容的摆放和连接等。复查不合格，设计者要修改布局和布线，合
格之后，复查者和设计者分别签字。
2.7 设计输出 PCB设计可以输出到打印机或输出光绘文件。打印机可以把PCB分层打印，便于设计者和复查者检查；光绘文件交给
制板厂家，生产印制板。光绘文件的输出十分重要，关系到这次设计的成败，下面将着重说明输出光绘文件的注意
事项。
a. 需要输出的层有布线层（包括顶层、底层、中间布线层）、电源层（包括VCC层和GND 层）、丝印层（包括顶层丝印、底层丝印）
、阻焊层（包括顶层阻焊和底层阻焊），另外还要生成钻孔文件（NC Drill） b. 如果电源层设置为Split/Mixed，那么在Add
Document窗口的Document项选择Routing，并且每次输出光绘文件之前，都要对PCB图使用Pour Manager的Plane Connect进行覆铜；
如果设置为CAM Plane，则选择Plane，在设置Layer项的时候，要把Layer25加上，在Layer25层中选择Pads和Viasc. 在设备设置窗口
（按Device Setup），将Aperture的值改为199 d. 在设置每层的Layer时，将Board Outline 选上
e. 设置丝印层的Layer时，不要选择Part Type，选择顶层（底层）和丝印层的Outline、Text、Line
f. 设置阻焊层的Layer时，选择过孔表示过孔上不加阻焊，不选过孔表示家阻焊，视具体情况确定
g. 生成钻孔文件时，使用PowerPCB的缺省设置，不要作任何改动
h. 所有光绘文件输出以后，用CAM350打开并打印，由设计者和复查者根据“PCB检查表”检查过孔（via）是多层PCB的重要组
成部分之一，钻孔的费用通常占PCB制板费用的30%到40%。
简单的说来，PCB上的每一个孔都可以称之为过孔。从作用上看，过孔可以分成两类：一是用作各层间的电气连接；
二是用作器件的固定或定位。如果从工艺制程上来说，这些过孔一般又分为三类，即盲孔(blind via)、埋孔(buried via)和通孔
(through via)。盲孔位于印刷线路板的顶层和底层表面，具有一定深度，用于表层线路和下面的内层线路的连接，孔的深度通常不
超过一定的比率(孔径)。埋孔是指位于印刷线路板内层的连接孔，它不会延伸到线路板的表面。上述两类孔都位于线路板的内层，
层压前利用通孔成型工艺完成，在过孔形成过程中可能还会重叠做好几个内层。第三种称为通孔，这种孔穿过整个线路板，可用于实
现内部互连或作为元件的安装定位孔。由于通孔在工艺上更易于实现，成本较低，所以绝大部分印刷电路板均使用它，而不用另外两
种过孔。以下所说的过孔，没有特殊说明的，均作为通孔考虑。 从设计的角度来看，一个过孔主要由两个部分组成，一是中间的钻孔
（drill hole）,二是钻孔周围的焊盘区，见下图。这两部分的尺寸大小决定了过孔的大小。很显然，在高速,高密度的PCB设计时，设
计者总是希望过孔越小越好，这样板上可以留有更多的布线空间，此外，过孔越小，其自身的寄生电容也越小，更适合用于高速电路。
但孔尺寸的减小同时带来了成本的增加，而且过孔的尺寸不可能无限制的减小，它受到钻孔(drill)和电镀（plating）等工艺技术的
限制：孔越小，钻孔需花费的时间越长，也越容易偏离中心位置；且当孔的深度超过钻孔直径的6倍时，就无法保证孔壁能均匀镀铜。
比如，现在正常的一块6层PCB板的厚度（通孔深度）为50Mil左右，所以PCB厂家能提供的钻孔直径最小只能达到8Mil。 二、过孔的寄
生电容 过孔本身存在着对地的寄生电容，如果已知过孔在铺地层上的隔离孔直径为D2,过孔焊盘的直径为D1,PCB板的厚度为T,板基材
介电常数为ε,则过孔的寄生电容大小近似于： C=1.41εTD1/(D2-D1) 过孔的寄生电容会给电路造成的主要影响是延长了信号的上升
时间，降低了电路的速度。举例来说，对于一块厚度为50Mil的PCB板，如果使用内径为10Mil，焊盘直径为20Mil的过孔，焊盘与地铺
铜区的距离为32Mil,则我们可以通过上面的公式近似算出过孔的寄生电容大致是：C=1.41x4.4x0.050x0.020/(0.032-0.020)=0.517pF，
这部分电容引起的上升时间变化量为：T10-90=2.2C(Z0/2)=2.2x0.517x(55/2)=31.28ps 。从这些数值可以看出，尽管单个过孔的寄生
电容引起的上升延变缓的效用不是很明显，但是如果走线中多次使用过孔进行层间的切换，设计者还是要慎重考虑的。
三、过孔的寄生电感 同样，过孔存在寄生电容的同时也存在着寄生电感，在高速数字电路的设计中，过孔的寄生电感带来的危害
往往大于寄生电容的影响。它的寄生串联电感会削弱旁路电容的贡献，减弱整个电源系统的滤波效用。我们可以用下面的公式来简
单地计算一个过孔近似的寄生电感： L=5.08h[ln(4h/d)+1]其中L指过孔的电感，h是过孔的长度，d是中心钻孔的直径。从式中可以
看出，过孔的直径对电感的影响较小，而对电感影响最大的是过孔的长度。仍然采用上面的例子，可以计算出过孔的电感为：L=
5.08x0.050[ln(4x0.050/0.010)+1]=1.015nH 。如果信号的上升时间是1ns，那么其等效阻抗大小为：XL=πL/T10-90=3.19Ω。这样
的阻抗在有高频电流的通过已经不能够被忽略，特别要注意，旁路电容在连接电源层和地层的时候需要通过两个过孔，这样过孔的
寄生电感就会成倍增加。
四、高速PCB中的过孔设计 通过上面对过孔寄生特性的分析，我们可以看到，在高速PCB 设计中，看似简单的过 孔往往也会给电路
的设计带来很大的负面效应。为了减小过孔的寄生效应带来的不利影响，在设计中可以尽量做到：
1、从成本和信号质量两方面考虑，选择合理尺寸的过孔大小。比如对6-10层的内 存模块PCB设计来说，选用10/20Mil（钻孔/焊盘）
的过孔较好，对于一些高密度的小尺寸的板子，也可以尝试使用8/18Mil的过孔。目前技术条件下，很难使用更小尺寸的过孔了。对
于电源或地线的过孔则可以考虑使用较大尺寸，以减小阻抗。
2、上面讨论的两个公式可以得出，使用较薄的PCB板有利于减小过孔的两种寄 生参数。
3、PCB板上的信号走线尽量不换层，也就是说尽量不要使用不必要的过孔。
4、电源和地的管脚要就近打过孔，过孔和管脚之间的引线越短越好，因为它们会 导致电感的增加。同时电源和地的引线要尽可能粗，
以减少阻抗。
5、在信号换层的过孔附近放置一些接地的过孔，以便为信号提供最近的回路。甚至可以在PCB板上大量放置一些多余的接地过孔。当
然，在设计时还需要灵活多变。前面讨论的过孔模型是每层均有焊盘的情况，也有的时候，我们可以将某些层的焊盘减小甚至去掉。
特别是在过孔密度非常大的情况下，可能会导致在铺铜层形成一个隔断回路的断槽，解决这样的问题除了移动过孔的位置，我们还可
以考虑将过孔在该铺铜层的焊盘尺寸减小。
PCB电路板布局、布线基本原则 一、元件布局基本规则 1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开； 2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围 3.5mm （对于M2.5）、4mm（对于M3）内不得贴装元器件； 3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路； 4. 元器件的外侧距板边的距离为5mm； 5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm； 6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm； 7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布； 8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔； 9. 其它元器件的布置： 所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直； 10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)； 11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。重要信号线不准从插座脚间穿过； 12、贴片单边对齐，字符方向一致，封装方向一致； 13、有极性的器件在以同一板上的极性标示方向尽量保持一致。 二、元件布线规则 1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线； 2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil （或8mil）；线间距不低于10mil； 3、正常过孔不低于30mil； 4、双列直插：焊盘60mil，孔径40mil； 1/4W电阻：51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil； 无极电容：51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil； 5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线
PCB布线及设计规则检查 [提示]PCB中常见错误： （1）网络载入时报告NODE没有找到： a. 原理图中的元件使用了pcb库中没有的封装； b. 原理图中的元件使用了pcb库中名称不一致的封装； c. 原理图中的元件使用了pcb库中pin number不一致的封装。如三极管：sch中pin number 为e,b,c, 而pcb中为1，2，3。（2）打印时总是不能打印到一页纸上： a. 创建pcb库时没有在原点； b. 多次移动和旋转了元件，pcb板界外有隐藏的字符。选择显示所有隐藏的字符，缩小pcb, 然后移动字符到边界内。 （3）DRC报告网络被分成几个部分：表示这个网络没有连通，看报告文件，使用选择CONNECTED COPPER查找。另外提醒朋友尽量使用WIN2000, 减少蓝屏的机会；多几次导出文件，做成新的DDB文件，减少文件尺寸和PROTEL僵死的机会。如果作较复杂的设计，尽量不要使用自动布线。 （4）在PCB设计中装入网络表后，提示很多错误，主要是关于封装的错误：这是由于在原理图设计时没有填写FOOtprint一栏。应回到原理图中，主要是对于电阻、电容等分立元件重新填写这一栏，并且一定要生成新的网络表。 （5）在装入网络表时Action项提示Add nod－1 to NetN00001，Error项提示Component not found的错误：这是由于有的元件的Designator项未填写造成的。只要在原理图中重新填写此项并重新生成网络表即可。 第九单元第1题
PROTE上机习题精选2 样图9-01 [操作要求] 1、布线设计： ●打开Unit9\Y9-01.pcb文件。 ●加载Unit9\https://www.doczj.com/doc/066495517.html,，用Protel的自动布线功能进行布线。 ●设置自动布线线宽为12mil，双层板，Via直径为52mil，，Via Hole直径为28mil；Pad 直径为62mil，Pad Hole直径为30mil；Top层垂直布线、BOTTOM层水平布线，最小安全间距为5mil。 ●不能自动布线的可采取手工布线，手工布线时可适当减小线宽。 2、板的整理及设计规则检查： ●对NET239、NET355 和NET619进行适当调整，调整NET239的线宽为13mil，NET355 的线宽为10mil，NET619的线宽为9mil。 ●把NET343当做地线，在TOP层和BOTTOM层加“地”填充（主要在板的四周位置）●布线、调整完毕，对整板进行设计规则检查，直到无错为止。 将上述操作结果保存到考生文件夹中，命名为X9-01.pcb。最终效果如样图9-01所示。 第九单元第2题
PCB布局、布线基本原则 一、元件布局基本规则 1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块， 电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路 分开； 2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件， 螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴 装元器件； 3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔， 以免波峰焊后过孔与元件壳体短路； 4. 元器件的外侧距板边的距离为5mm； 5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm； 6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰， 不能紧贴印制线、焊盘，其间距应大于2mm。定位孔、紧固件安装 孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm； 7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布； 8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇 流条接线端应布置在同侧。特别应注意不要把电源插座及其它焊接
连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源 线缆设计和扎线。电源插座及焊接连接器的布置间距应考虑方便电 源插头的插拔； 9. 其它元器件的布置： 所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上 极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直； 10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充， 网格大于8mil(或0.2mm)； 11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。重要信 号线不准从插座脚间穿过； 12、贴片单边对齐，字符方向一致，封装方向一致； 13、有极性的器件在以同一板上的极性标示方向尽量保持一致。 二、元件布线规则 1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线； 2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil （或8mil）；线间距不低于10mil； 3、正常过孔不低于30mil； 4、双列直插：焊盘60mil，孔径40mil； 1/4W电阻：51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil； 无极电容：51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil； 5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。 如何提高抗干扰能力和电磁兼容性 在研制带处理器的电子产品时，如何提高抗干扰能力和电磁兼容性？ 1、下面的一些系统要特别注意抗电磁干扰： (1) 微控制器时钟频率特别高，总线周期特别快的系统。 (2) 系统含有大功率，大电流驱动电路，如产生火花的继电器，大电流开关等。
PCB布线的常见规则 1 电源、地线的处理 既使在整个PCB板中的布线完成得都很好，但由于电源、 地线的考虑不周到而引起的干扰，会使产品的性能 下降，有时甚至影响到产品的成功率。所以对电、 地线的布线要认真对待，把电、地线所产生的噪音干扰降到最低限度，以保证 产品的质量。 对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因， 现只对降低式抑制噪音作 以表述： 众所周知的是在电源、地线之间加上去耦电容。 尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是： 地线＞电源线＞信号线，通常信号线宽为：0.2～0.3mm,最经细宽度可达0.05～0.07mm,电源线为1.2～2.5 mm 对数字电路的PCB可 用宽的地导线组成一个回路, 即构成一个地网来使用(模拟电路的地不能这样使用) 用大面积铜层作地线用,在印制板上把没被用上 的地方都与地相连接作为地线用。或是做成多层板， 电源，地线各占用一层。 2、数字电路与模拟电路的共地处理 现在有许多PCB不再是单一功能电路（数字或模拟电路），而是由数字电路和模拟电路混合 构成的。因此在布线时就需要考虑它们之间互相干扰问题，特别是地线上的噪音干扰。 数字电路的频率高，模拟电路的敏感度 强，对信号线来说，高频的信号线尽可能远离敏感的模拟电路器件，对地线来说，整人PCB 对外界只有一个结点，所以必须在PCB 内部进行处理数、模共地的问题，而在板内部数字地和模拟地实际上是分开的它们之间互不相连，只是在PCB与外界连接的接口 处（如插头等）。数字地与模拟地有一点短接，请注意，只有一个连接点。也有在PCB上不共地的，这由系统设计来决定。 3、信号线布在电（地）层上 在多层印制板布线时，由于在信号线层没有布完的线剩下已经不多，再多加层数就会造成浪费也会 给生产增加一定的工作量，成本也相应增加了，为解决这个矛盾，可以考虑在电（地）层上进行布线。首先应考虑用电源层，其 次才是地层。因为最好是保留地层的完整性。 4、大面积导体中连接腿的处理 在大面积的接地（电）中，常用元器件的腿与其连接，对连接腿的处理需要进行综合的考虑，就 电气性能而言，元件腿的焊盘与铜面满接为好，但对元件的焊接装配就存在一些不良隐患如：①焊接需要大功率加热器。②容易 造成虚焊点。所以兼顾电气性能与工艺需要，做成十字花焊盘，称之为热隔离（heat shield）俗称热焊盘（Thermal），这样， 可使在焊接时因截面过分散热而产生虚焊点的可能性大大减少。多层板的接电（地）层腿的处理相同。
pcb 布局布线技巧及原则 [ 2009-11-16 0:19:00 | By: lanzeex ] PCB 布局、布线基本原则 一、元件布局基本规则 1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开； 2. 定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安 装孔周围3.5mm （对于 M2.5）、4mm（对于M3内不得贴装元器件； 3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路； 4. 元器件的外侧距板边的距离为5mm； 5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm； 6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧 贴印制线、焊盘，其间距应大于2mm定位孔、紧固件安装孔、椭圆孔及板 中其它方孔外侧距板边的尺寸大于3mm； 7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布； 8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。电源插座
及焊接连接器的布置间距应考虑方便电源插头的插拔； 9. 其它元器件的布置： 所有IC 元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直； 10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil（或0.2mm）； 11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。重要信号线不准从插座脚间穿过； 12、贴片单边对齐，字符方向一致，封装方向一致； 13、有极性的器件在以同一板上的极性标示方向尽量保持一致。二、元件布线规则1、画定布线区域距PCB板边w 1mm的区域内，以及安装孔周围1mm内，禁止布线； 2、电源线尽可能的宽，不应低于18mil ；信号线宽不应低于12mil ；cpu 入出线不应低于10mil （或8mil ）；线间距不低于10mil ； 3、正常过孔不低于30mil ； 4、双列直插：焊盘60mil ，孔径40mil ； 1/4W 电阻：51*55mil （0805 表贴）；直插时焊盘62mil ，孔径42mil ；无极电容：51*55mil （0805 表贴）；直插时焊盘50mil ，孔径28mil ； 5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。如何提高抗干扰能力和电磁兼容性在研制带处理器的电子产品时，如何提高抗干扰能力和电磁兼容性？
pcb的地线,电源线，信号线 2015-08-13 一、布线的总原则: (1)按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通，并 使信号尽可能保持一致的方向。 (2)以每个功能电路的核心元件为中心，围绕它来进行布局。元器件应均匀、整齐、 紧凑地排列在PCB上，尽量减少和缩短各元器件之间的引线和连接。 (3)在高频下工作的电路，要考虑元器件之间的分布参数。一般电路应尽可能使元 器件平行排列。这样，不但美观。而且装焊容易，易于批量生产。 (4)位于电路板边缘的元器件，离电路板边缘一般不小于2mm。电路板的最佳形 状为矩形。长宽比为3:2成4:3.电路板面尺寸大于200X 150mm时。应考虑电路板所受的机械强度。 (5)电源线与地线(或者中性线)要按照井”字形布线。 二、导线宽度与间距的选择与确定： 根据印制电路板电流的大小，尽量加粗电源线宽度，减少环路电阻。 印制导线的最小宽度主要由导线与绝缘基扳间的粘附强度和流过它们的电流值决定。 当铜箔厚度为0.05mm，宽度为1?1.5mm时。通过2A的电流，温度不会高于3 C ,导线宽度为1.5mm可满足要求。对于集成电路，尤其是数字电路，通常选0.02?0.3mm 导线宽度。当然，只要允许，还是尽可能用宽线?尤其是电源线和地线。导线的最小间距主要由最坏情况下的线间绝缘电阻和击穿电压决定。对于集成电路，尤其是数字电路，只要工艺允许，导线可使间距小至5~8mm。 线宽太小，则印刷导线电阻大，线上的电压降也就大，影响电路的性能，线宽太宽则布线密度不高，板面积增加，除了增加成本外，也不利于小型化? 地线，电源线，信号线之间的关系： 地线〉电源线＞信号线，通常信号线宽为：0.2?0.3mm,最细宽度可达
PCB电路板布局技巧
PCB布局、布线基本原则 一、元件布局基本规则1.按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm内不得贴装元、器件，螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件；3.卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4.元器件的外侧距板边的距离为5mm；5.贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6.金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7.发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8.电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9.其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil（或8mil）；线间距不低于10mil；3、正常过孔不低于30mil； 4、双列直插：焊盘60mil，孔径40mil；
布局： 1、顾客指定器件位置是否摆放正确 2、BGA与其它元器件间距是否≥5mm 3、PLCC、QFP、SOP各自之间和相互之间间距是否≥2.5 mm 4、PLCC、QFP、SOP与Chip 、SOT之间间距是否≥1.5 mm 5、Chip、SOT各自之间和相互之间的间距是否≥0.3mm 6、PLCC表面贴转接插座与其它元器件的间距是否≥3 mm 7、压接插座周围5mm范围内是否有其他器件 8、Bottom层元器件高度是否≤3mm 9、模块相同的器件是否摆放一致 10、元器件是否100%调用 11、是否按照原理图信号的流向进行布局，调试插座是否放置在板边 12、数字、模拟、高速、低速部分是否分区布局，并考虑数字地、模拟地划分 13、电源的布局是否合理、核电压电源是否靠近芯片放置 14、电源的布局是否考虑电源层的分割、滤波电容的组合放置等因素 15、锁相环电源、REF电源、模拟电源的放置和滤波电容的放置是否合理 16、元器件的电源脚是否有0.01uF～0.1uF的电容进行去耦 17、晶振、时钟分配器、VCXO\TCXO周边器件、时钟端接电阻等的布局是否合理 18、数字部分的布局是否考虑到拓扑结构、总线要求等因素 19、数字部分源端、末端匹配电阻的布局是否合理 20、模拟部分、敏感元器件的布局是否合理 21、环路滤波器电路、VCO电路、AD、DA等布局是否合理 22、UART\USB\Ethernet\T1\E1等接口及保护、隔离电路布局是否合理 23、射频部分布局是否遵循“就近接地”原则、输入输出阻抗匹配要求等 24、模拟、数字、射频分区部分跨接的回流电阻、电容、磁珠放置是否合理 外形制作： 1、外形尺寸是否正确？ 2、外形尺寸标注是否正确？ 3、板边是否倒圆角≥1.0mm 4、定位孔位置与大小是否正确 5、禁止区域是否正确 6、Routkeep in距板边是否≥0.5mm 7、非金属定位孔禁止布线是否０.3mm以上 8、顾客指定的结构是否制作正确 规则设置： 1、叠层设置是否正确？ 2、是否进行class设置 3、所有线宽是否满足阻抗要求？ 4、最小线宽是否≧5mil 5、线、小过孔、焊盘之间间距是否≥6mil，线到大过孔是否≥10mil
一、PCB板基础知识 PCB概念 PCB是英文(Printed Circuie Board)印制线路板的简称。通常把在绝缘材上，按预定设计，制成印制线路、印制元件或两者组合而成的导电图形称为印制电路。而在绝缘基材上提供元器件之间电气连接的导电图形，称为印制线路。这样就把印制电路或印制线路的成品板称为印制线路板，亦称为印制板或印制电路板。 PCB几乎我们能见到的电子设备都离不开它，小到电子手表、计算器、通用电脑，大到计算机、通迅电子设备、军用武器系统，只要有集成电路等电子无器件，它们之间电气互连都要用到PCB。它提供集成电路等各种电子元器件固定装配的机械支撑、实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘、提供所要求的电气特性，如特性阻抗等。同时为自动锡焊提供阻焊图形；为元器件插装、检查、维修提供识别字符和图形。 PCB是如何制造出来的呢？我们打开通用电脑的健盘就能看到一张软性薄膜（挠性的绝缘基材），印上有银白色（银浆）的导电图形与健位图形。因为通用丝网漏印方法得到这种图形，所以我们称这种印制线路板为挠性银浆印制线路板。而我们去电脑城看到的各种电脑主机板、显卡、网卡、调制解调器、声卡及家用电器上的印制电路板就不同了。它所用的基材是由纸基（常用于单面）或玻璃布基（常用于双面及多层），预浸酚醛或环氧树脂，表层一面或两面粘上覆铜簿再层压固化而成。这种线路板覆铜簿板材，我们就称它为刚性板。再制成印制线路板，我们就称它为刚性印制线路板。单面有印制线路图形我们称单面印制线路板，双面有印制线路图形，再通过孔的金属化进行双面互连形成的印制线路板，我们就称其为双面板。如果用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印制线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印制线路板就成为四层、六层印制电路板了，也称为多层印制线路板。 现在已有超过100层的实用印制线路板了。 PCB板的元素 1.工作层面 对于印制电路板来说，工作层面可以分为6大类， 信号层（signal layer） 内部电源/接地层（internal plane layer） 机械层（mechanical layer）主要用来放置物理边界和放置尺寸标注等信息，起到相应的提示作用。 EDA软件可以提供16层的机械层。 防护层（mask layer）包括锡膏层和阻焊层两大类。锡膏层主要用于将表面贴元器件粘贴在 PCB上，阻焊层用于防止焊锡镀在不应该焊接的地方。 丝印层（silkscreen layer）在PCB板的TOP和BOTTOM层表面绘制元器件的外观轮廓和放置 字符串等。例如元器件的标识、标称值等以及放置厂家标志，生产日 期等。同时也是印制电路板上用来焊接元器件位置的依据，作用是使 PCB板具有可读性，便于电路的安装和维修。 其他工作层（other layer）禁止布线层Keep Out Layer 钻孔导引层drill guide layer 钻孔图层drill drawing layer
PCB布线的基本原则 一位同事负责布的一块步进电机驱动板，性能指标老是达不到文档提到的性能，虽然能用，大电流丢步，高速上不去，波形差，在深入分析之后发现违背了一些PCB布线的基本原则，修改之后性能就非常好，这让我再一次的感受到PCB布线的重要性，尤其是我们经常做大功率电源、传感器这类对PCB布线要求极为严格的。 前几天在MSOS群中，网友“嗡嗡”提出PCB布线问题，我有感于之前步进电机布线引起的问题，把这个PCB布线用常识来理解，通俗易懂、避开电路回路、电磁场传输线等高深复杂，越讲越讲不清的东西，从根本上让大家明白怎么回事，不被一些专业术语约束，获得群内网友的认同。 PCB布线，就是铺设通电信号的道路连接各个器件，这好比修道路，连接各个城市通汽车，完全一回事。 道路建设要求一去一回两条线，PCB布线同样道理，需要形成一个两条线的回路，对于低频电路角度上讲，是回路，对于高速电磁场来讲，是传输线，最常见的如差分信号线。比如USB、网线等。对于传输线的阻抗特性等，本文不做进一步讲解。 可以说，差分信号线，是连接器件信号的理想模型。对信号要求越高的，越要靠近差分信号线。 当一块板子器件非常多，若都按差分线布，一是PCB的面积太大，二是要布2N条线，工作量太大，难度也很大，于是人们针对实际需求提出了多层PCB的概念，最典型的就是双面PCB板。把底部一层作为公共的参考回路，这样布线只需要布N+1根即可，PCB版面也大大缩小。
公共参考回路，也就是大家常说的参考地，针对大部分嵌入式行业来说，信号因为数字化后对信号质量要求不是很高，这样采用整层的参考地，可以缩小板面，又提高效率，大大节约了时间，深受大家喜欢。实际上缩小板面就是缩短信号线长度，也可以部分抵消因为参考地引起的信号质量下降问题，所以在实际中，这种引入参考地的PCB布线效果，基本接近差分线理想模型。到了今天，我们都习惯于这种方式，似乎PCB布线，就是要有一层参考地，没有为什么。 在双面板设计中，因为经常有交叉线存在，需要跳线到地层做交叉线交换，这个需要特别指出的是，这个跳线不能太长，若太长，容易分割参考地，尤其是对于一些信号质量要求高的线，底部的参考地不能被分割，。否则信号的回路被完全破坏，参考地失去了意义。所以一般的讲，参考地层只适合做信号线的短跳线用，信号线尽量布顶层，或者引入更多层的PCB板。 路与路之间靠的太近容易出现影响，比如坐高铁的时候，感觉的到对面开来火车对自己所坐火车的影响。信号线也一样，不能靠的太近，若信号线与信号线之间是平行的，一定要保持一定的距离，这个以实验为准，并且底部要有很好的参考地。低频小信号下，一般影响不是很大，高频强信号是需要注意的。 对于高频、大电流方面的PCB布线，比如开关电源等，最忌讳的就是驱动信号被输出强电流、强电压干扰。MOS管的驱动信号，很容易受输出强电流的影响，两者要保持一定的距离，不要靠的太近。模拟音响时代，运放放大倍数过高，就会出现自激效应，原因同MOS 管一样。 PCB布线的载体是PCB板，一般参考地跟PCB板边离1mm附近，信号线离参考地边缘1mm 附近，这样把信号都约束在PCB板内，可以降低EMC辐射。 当对PCB设计还没有概念的，就多想想我们日常的道路，两者完全一致。
1 电源、地线的处理既使在整个PCB板中的布线完成得都很好，但由于电源、地线的考虑不周到而引起的干扰，会使产品的性能 下降，有时甚至影响到产品的成功率。所以对电、地线的布线要认真对待，把电、地线所产生的噪音干扰降到最低限度，以保证 产品的质量。对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因，现只对降低式抑制噪音作 以表述：众所周知的是在电源、地线之间加上去耦电容。尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是： 地线＞电源线＞信号线，通常信号线宽为：0.2～ 0.3mm,最经细宽度可达0.05～0.07mm,电源线为 1.2～ 2.5 mm 对数字电路的PCB可用宽的地导线组成一个回路, 即构成一个地网来使用(模拟电路的地不能这样使用) 用大面积铜层作地线用,在印制板上把没被用上的地方都与地相连接作为地线用。或是做成多层板，电源，地线各占用一层。 2、数字电路与模拟电路的共地处理现在有许多PCB 不再是单一功能电路（数字或模拟电路），而是由数字电路和模拟电路混合构成的。因此在布线时就需要
考虑它们之间互相干扰问题，特别是地线上的噪音干扰。数字电路的频率高，模拟电路的敏感度强，对信号线来说，高频的信号线尽可能远离敏感的模拟电路器件，对地线来说，整人PCB对外界只有一个结点，所以必须在PCB内部进行处理数、模共地的问题，而在板内部数字地和模拟地实际上是分开的它们之间 互不相连，只是在PCB与外界连接的接口处（如插头等）。数字地与模拟地有一点短接，请注意，只有一个连接点。也有在PCB上不共地的，这由系统设计来决定。 3、信号线布在电（地）层上在多层印制板布线时，由于在信号线层没有布完的线剩下已经不多，再多加层数就会造成浪费也会 给生产增加一定的工作量，成本也相应增加了，为解决这个矛盾，可以考虑在电（地）层上进行布线。首先应考虑用电源层，其次才是地层。因为最好是保留地层的完整性。 4、大面积导体中连接腿的处理在大面积的接地（电）中，常用元器件的腿与其连接，对连接腿的处理需要进行综合的考虑，就
PCＢ布局、布线基本原则 一、元件布局基本规则 1．按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路 分开; 2.定位孔、标准孔等非安装孔周围1.２７mm 内不得贴装元、器件， 螺钉等安装孔周围３.5mm（对于M2.５)、４mm(对于M3）内不得贴 装元器件;?3. 卧装电阻、电感(插件）、电解电容等元件的下方 避免布过孔，以免波峰焊后过孔与元件壳体短路;?4. 元器件的外 侧距板边的距离为5mm; 5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm; 6. 金属壳体元器件和金属件(屏蔽盒等)不能与其它元器件相碰， 不能紧贴印制线、焊盘，其间距应大于2mm。定位孔、紧固件安装 孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于３mm； 7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布;?8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条
接线端应布置在同侧。特别应注意不要把电源插座及其它焊接连接 器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆 设计和扎线。电源插座及焊接连接器的布置间距应考虑方便电源插 头的插拔；?9．其它元器件的布置:?所有ＩＣ元件单边对齐，有 极性元件极性标示明确，同一印制板上极性标示不得多于两个方 10、板面布线应疏密得 向，出现两个方向时,两个方向互相垂直；? 当，当疏密差别太大时应以网状铜箔填充,网格大于8miｌ（或 0.2mm)；? 11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚 焊。重要信号线不准从插座脚间穿过； 12、贴片单边对齐，字符方向一致,封装方向一致;?１3、有极性的 器件在以同一板上的极性标示方向尽量保持一致。 二、元件布线规则 1、画定布线区域距PCB板边≤1mm的区域内,以及安装孔周围１ｍｍ内，禁止布线;? 2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil;cｐｕ入出线不应低于10mil（或8mil）；线间距不低于10mｉｌ； ３、正常过孔不低于30miｌ; 4、双列直插:焊盘６0mil,孔径40ｍｉl； 1/４W电阻：５1＊55ｍｉl(080５表贴）;直插时焊盘6２ｍｉl，孔径４2mｉl；无极电容: 51*５５ｍil(0805表贴）;直插时焊盘５0mil，孔径2８mil; 5、注意电源线与地线应尽可能呈放射状,以及信号线不能出现回环走线。 如何提高抗干扰能力和电磁兼容性 1、下面的在研制带处理器的电子产品时,如何提高抗干扰能力和电磁兼容性??? 一些系统要特别注意抗电磁干扰： (1)微控制器时钟频率特别高,总线周期特别快的系统。 ?(２) 系统含有大功率，大电流驱动电路,如产生火花的继电器，大电流开关等。?（3）含微弱模拟信号电路以及高精度Ａ/D变换电路的系统。? ２、为增加系统的抗电磁干扰能力采取如下措施: (1) 选用频率低的微控制器:?
pcb布局布线技巧及原则 pcb布局布线技巧及原则 [ 2018-11-16 0:19:00 | By: lanzeex ] PCB 布局、布线差不多原则 一、元件布局差不多规则 1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采纳就近集中原则，同时数字电路和模拟电路分开； 2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围 3.5mm（关于 M2.5）、4mm（关于M3）内不得贴装元器件； 3. 卧装电阻、电感（插件）、电解电容等元件的下方幸免布过孔，以免波峰焊后过孔与元件壳体短路； 4. 元器件的外侧距板边的距离为5mm； 5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm； 6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm； 7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布； 8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。专门应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。电源插座
及焊接连接器的布置间距应考虑方便电源插头的插拔； 9. 其它元器件的布置： 所有IC 元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，显现两个方向时，两个方向互相垂直； 10、板面布线应疏密得当，当疏密差不太大时应以网状铜箔填充，网格大于8mil(或0.2mm)； 11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。重要信号线不准从插座脚间穿过； 12、贴片单边对齐，字符方向一致，封装方向一致； 13、有极性的器件在以同一板上的极性标示方向尽量保持一致。 二、元件布线规则 1、画定布线区域距PCB 板边≤1mm 的区域内，以及安装孔周围1mm 内，禁止布线； 2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu 入出线不应低于10mil（或8mil）；线间距不低于10mil； 3、正常过孔不低于30mil； 4、双列直插：焊盘60mil，孔径40mil； 1/4W 电阻： 51*55mil（0805 表贴）；直插时焊盘62mil，孔径42mil；无极电容： 51*55mil（0805 表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能显现回环走线。如何提高抗干扰能力和电磁兼容性 在研制带处理器的电子产品时，如何提高抗干扰能力和电磁兼容性？
一、元件布局基本规则 1.按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开； 2.定位孔、标准孔等非安装孔周围 1."27mm内不得贴装元、器件，螺钉等安装孔周围 3."5mm（对于M 2."5）、4mm（对于M3）内不得贴装元器件； 3.卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路； 4.元器件的外侧距板边的距离为5mm； 5.贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm； 6.金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm； 7.发热元件不能紧邻导线和热敏元件；高热器件要均衡分布； 8.电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。 特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔； 9.其它元器件的布置： 所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；
10、"板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或 0."2mm)； 11、"贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。重要信号线不准从插座脚间穿过； 12、"贴片单边对齐，字符方向一致，封装方向一致； 13、"有极性的器件在以同一板上的极性标示方向尽量保持一致。 二、元件布线规则 1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线； 2、"电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil（或8mil）；线间距不低于10mil； 3、正常过孔不低于30mil； 4、双列直插： 焊盘60mil，孔径40mil； 1/4W电阻：51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil； 无极电容：51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil； 5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。 如何提高抗干扰能力和电磁兼容性 在研制带处理器的电子产品时，如何提高抗干扰能力和电磁兼容性？ 1、下面的一些系统要特别注意抗电磁干扰： (1)微控制器时钟频率特别高，总线周期特别快的系统。
PCB布局、布线基本原则 亚洲电子研发中心 AIDONG 提供 一、元件布局基本规则 1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就 近集中原则，同时数字电路和模拟电路分开； 2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围 3.5mm（对 于M2.5）、4mm（对于M3）内不得贴装元器件； 3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳 体短路； 4. 元器件的外侧距板边的距离为5mm； 5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm； 6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其 间距应大于2mm。定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm； 7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布； 8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。特 别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔； 9. 其它元器件的布置： 所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直； 10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)； 11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。重要信号线不准从插座脚间穿过； 12、贴片单边对齐，字符方向一致，封装方向一致； 13、有极性的器件在以同一板上的极性标示方向尽量保持一致。 二、元件布线规则 1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线； 2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil

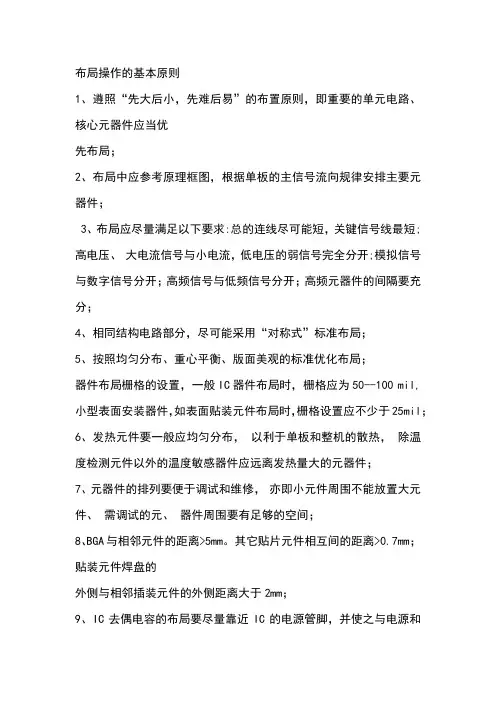

布局操作的基本原则 1、遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优 先布局； 2、布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件； 3、布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分； 4、相同结构电路部分，尽可能采用“对称式”标准布局； 5、按照均匀分布、重心平衡、版面美观的标准优化布局； 器件布局栅格的设置，一般IC器件布局时，栅格应为50--100 mil,小型表面安装器件，如表面贴装元件布局时，栅格设置应不少于25mil； 6、发热元件要一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件； 7、元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间； 8、BGA与相邻元件的距离>5mm。其它贴片元件相互间的距离>0.7mm；贴装元件焊盘的 外侧与相邻插装元件的外侧距离大于2mm； 9、IC去偶电容的布局要尽量靠近IC的电源管脚，并使之与电源和
