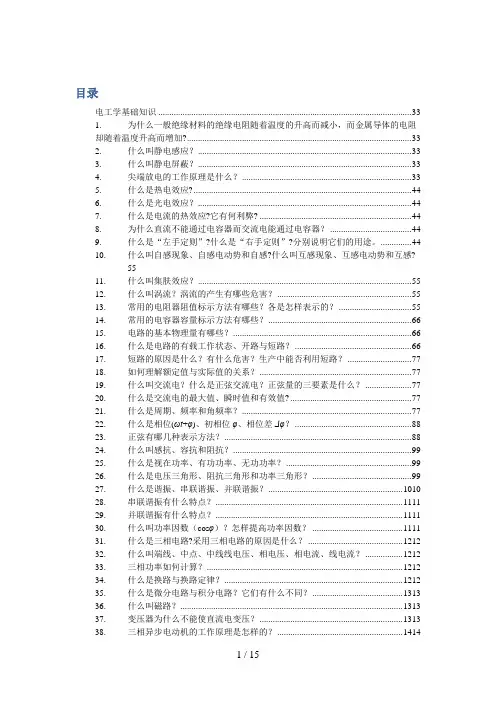

目录

电工学基础知识 (3)

1.为什么一般绝缘材料的绝缘电阻随着温度的升高而减小，而金属导体的电阻却

随着温度升高而增加? (3)

2.什么叫静电感应？ (3)

3.什么叫静电屏蔽？ (3)

4.尖端放电的工作原理是什么？ (3)

5.什么是热电效应? (4)

6.什么是光电效应？ (4)

7.什么是电流的热效应?它有何利弊? (4)

8.为什么直流不能通过电容器而交流电能通过电容器？ (4)

9.什么是“左手定则”?什么是“右手定则”?分别说明它们的用途。 (4)

10.什么叫自感现象、自感电动势和自感?什么叫互感现象、互感电动势和互感? 5

11.什么叫集肤效应？ (5)

12.什么叫涡流？涡流的产生有哪些危害？ (5)

13.常用的电阻器阻值标示方法有哪些？各是怎样表示的？ (5)

14.常用的电容器容量标示方法有哪些？ (6)

15.电路的基本物理量有哪些？ (6)

16.什么是电路的有载工作状态、开路与短路？ (6)

17.短路的原因是什么？有什么危害？生产中能否利用短路？ (7)

18.如何理解额定值与实际值的关系？ (7)

19.什么叫交流电？什么是正弦交流电？正弦量的三要素是什么？ (7)

20.什么是交流电的最大值、瞬时值和有效值? (7)

21.什么是周期、频率和角频率？ (7)

22.什么是相位(ωt+φ)、初相位φ、相位差Δφ？ (8)

23.正弦有哪几种表示方法？ (8)

24.什么叫感抗、容抗和阻抗？ (9)

25.什么是视在功率、有功功率、无功功率？ (9)

26.什么是电压三角形、阻抗三角形和功率三角形？ (9)

27.什么是谐振、串联谐振、并联谐振？ (10)

28.串联谐振有什么特点？ (11)

29.并联谐振有什么特点？ (11)

30.什么叫功率因数（cosφ）？怎样提高功率因数？ (11)

31.什么是三相电路?采用三相电路的原因是什么？ (12)

32.什么叫端线、中点、中线线电压、相电压、相电流、线电流？ (12)

33.三相功率如何计算？ (12)

34.什么是换路与换路定律？ (13)

35.什么是微分电路与积分电路？它们有什么不同？ (13)

36.什么叫磁路？ (13)

37.变压器为什么不能使直流电变压？ (14)

38.三相异步电动机的工作原理是怎样的？ (14)

39.何为转差率？怎样改变异步电动机的转速？ (14)

40.异步电动机起动时应满足什么条件？ (14)

41.异步电动机铭牌上标有哪些数据？各表示什么意义？ (15)

42.单相异步电动机采用分相电容的意义是什么？ (15)

43.同步电机与异步电机主要区别是什么？同步电机有哪些分类？ (15)

电工学基础知识

1.为什么一般绝缘材料的绝缘电阻随着温度的升高而减小，而金属导体的电阻却随着温

度升高而增加?

答：一般绝缘材料可认为是一个电阻系数很大的导电体，其导电性质是离子性的，而金属导体的导电性质是自由电子性的。

在离子性导电中，代表电流流动的电荷是附在分子上的，它不能脱离分子而移动。当绝缘材料中存在一部分从结晶晶格中分离出来的原子离子时，则绝缘材料具有一定的导电能力。当温度升高时，材料中原子、分子的活动增加，产生离子的数量也增加，所以导电能力增强，绝缘电阻就降低了。

而在自由电子性导电的金属导体中，其所具有的自由电子数量是固定不变的，而且不受温度的影响。当温度升高时，材料中的原子、分子活动力增强，自由电子移动时与分子的碰撞的可能性增加，因此所受的阻力很大，所以，金属导体当温度升高时电阻增加。

2.什么叫静电感应？

答：一个不带电的物体，如果靠近带电物体，虽然没有接触，但不带电物体上也会出现电荷。这是什么原因呢？我们知道，所有物质所带的正电荷与负电荷数量刚好相等，这样正负电荷恰好中和，所以就不呈现电性。当一个不带电物体靠近带电物体时，如果带电物体所带的是负电荷，它和正电荷是相吸的，而和负电荷是相斥的，这时靠近带电物体的一面带正电，而另外一面就带负电。如果把带电物体取走，不带电物体的正负电荷又中和了，仍不带电，这种现象称静电感应。

3.什么叫静电屏蔽？

答：导体在外界电场的作用下，会产生静电感应现象，如果用一个金属罩把导体罩住，则导体便不会产生静电感应现象。这种隔断静电感应的作用，叫做静电屏蔽。

利用静电屏蔽，可使某些电子仪器免受外电场的干扰。另外，利用静电屏蔽的原理制成的均压服，能够使人在超高压的电场中安全地进行带电作业。

4.尖端放电的工作原理是什么？

答：如把导体放到电场中，由于静电感应的结果，在导体中会出现感应电荷。感应电荷在导体表面的分布情况决定于导体表面的形状，导体表面弯曲(凸出面)程度愈大的地方，所聚集的电荷就愈多；比较平坦的地方电荷聚集的就少。在导体尖端的地方由于电荷密集，电场很强，在一定的条件下就可导致空气击穿而发生“尖端放电”现象。

如变电所和高大建筑物所安装的避雷针，就是利用尖端放电的原理而设置的。

5.什么是热电效应?

答：将两根不同金属导线的两端分别连接起来，组成一闭合回路，一端加热，另一端冷却，导线中将产生电流。另外，在一段均匀导线上如果有温度差存在时，也会有电动势产生，这些现象称为热电效应。

热电效应是可逆的，单位时间内的发热量Q与电流强度成正比，并且与两端金属的性质有关。

工业上用来测量高温的热电偶，就是利用热电效应原理制成的。

6.什么是光电效应？

答：光照射在某些物体上，使它释放出电子的作用称光电效应。从晶体和半导体中释放出的电子，使其导电性增大，称内光电效应；所放出的电子脱离了物体，称外光电效应，而用电子冲击物质使它发光的现象，称为反光电效应。

太阳能电池、光电管、光敏电阻等，就是利用光电效应而制成的。

7.什么是电流的热效应?它有何利弊?

答：当电流通过电阻时，要消耗能量而产生热量，这种现象称电流的热效应。如常用的电炉、白织灯、电烙铁、电烘箱等都是沿用电流的热效应而制成的电器。但电流的热效应也带来了很大的麻烦，在电机、变压器、电力线路等设备中，电流通过绕组或导线所产生的热量限制了设备的利用率。同时对系统的安全运行，也是一种不利因素。

8.为什么直流不能通过电容器而交流电能通过电容器？

答：因为电容器的电流与电容器两端电压的变化率成正比。直流电路中，当电路充电过程结束后，电容两端的电压与电源的直流电压相等，不再变化，即电压的变化率为零，则电流也为零。交流电路中，由于电压的变化率不为零，则电流也不为零。所以说电容器能隔直通交。

9.什么是“左手定则”?什么是“右手定则”?分别说明它们的用途。

答：“左手定则”又叫电动机定则，用它来确定载流导体在磁场中的受力方向。左手定则规定：伸平左手使姆指与四指垂直，手心向着磁场的N极，四指的方向与导体中电流的方向一致，姆指所指的方向即为导体在磁场中受力的方向。

“右手定则”又叫发电机定则，用它来确定在磁场中运动的导体感应电动势的方向。右手定则规定：伸平右手使姆指与四指垂直，手心向着磁场的N极，姆指的方向与导体运动的方向一致，四指所指的方向即为导体中感应电流的方向(感应电动势的方向与感应电流的方向相同)。

在生产实践中，左、右手定则的应用是较为广泛的。例如，发电机的感应电动势方向是用右手定则确定的；电动机的旋转方向是用左手定则来确定的；我们还用这些定则来分析一些电路中的电磁感应现象。

10.什么叫自感现象、自感电动势和自感?什么叫互感现象、互感电动势和互感?

答：由于通过闭合回路(或线圈)自身的电流变化，引起穿过它本身的磁通量跟着发生变化，而产生感应电动势的现象，叫做自感现象。相应的感应电动势称为自感电动势。穿过闭合回路(或线圈)的磁通与产生此磁通的电流之间的比值，叫做回路(或线圈)的自感系数，简称自感，通常以字母L来表示，单位为亨利，或简称亨。

当两个闭合回路(或线圈)相互靠近，其中一个回路(或线圈)中的电流变化，引起穿过另一个回路(或线圈)所包围的磁通量跟着变化，刚在该另一回路(或线圈)中产生感应电动势的现象，叫做互感现象。相应的感应电动势称为互感电动势。由第一个回路(或线圈)的电流所产生而与第二个回路(或线圈)相链的磁通，同该电流的比值，叫做第一个回路〔或线圈)对第二个回路(或线圈)的互感系数，简称互感，通常以字母M表示，单位为亨利，或简称亨。

11.什么叫集肤效应？

答：当交流电通过导线时，导线截面上各处电流分布不均匀，中心处电流密度小，而越靠近表面电流密度越大，这种电流分布不均匀的现象称为集肤效应（也称趋肤效应）。

12.什么叫涡流？涡流的产生有哪些危害？

答：当交流电流通过导线时，在导线周围会产生交变的磁场。交变磁场中的整块导体的内部会产生感应电流，由于这种感应电流在整块导体内部自成闭合回路，很象水的旋涡，所以称做涡流。

涡流不但会白白损耗电能，使用电设备效率降低，而且会造成用电器（如变压器铁芯）发热，严重时将影响设备正常运行。

13.常用的电阻器阻值标示方法有哪些？各是怎样表示的？

答：常用的电阻器阻值标示方法有：

⑴直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

⑵文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

表示允许误差的文字符号对应如下：

文字符号--允许偏差：D--±0.5%、F--±1%、G--±2%、J--±5%、K--±10%、M--±20%

⑶、数码法：在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。偏差通常采用文字符号表示。

⑷、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。

黑--0、棕--1、红--2、橙--3、黄--4、绿--5、蓝--6、紫--7、灰--8、白--9、金--±5%、银--±10%、无色--±20%

当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。当电阻为五环时，最后一环与前面四环距离较大。前三位为有效数字，第四位

为乘方数，第五位为偏差。

14.常用的电容器容量标示方法有哪些？

答：常用的电容器容量标示方法有：

⑴直标法

用数字和单位符号直接标出。如01uF表示0.01微法，有些电容用“R”表示小数点，如R56表示0.56微法。

⑵文字符号法

用数字和文字符号有规律的组合来表示容量。如p10表示0.1pF,1p0表示1pF,6P8表示

6.8pF, 2u2表示2.2uF.

⑶色标法

用色环或色点表示电容器的主要参数。电容器的色标法与电阻相同。

电容器偏差标志符号：+100%-0--H、+100%-10%--R、+50%-10%--T、+30%-10%--Q、+50%-20%--S、+80%-20%--Z。

15.电路的基本物理量有哪些？

答：(1)电流：电荷有规则的定向运动形成电流。

电流强度是在电场的作用下单位时间内通过某一导体截面的电量。

⑵电压：电场中任意两点的电位差，就是这两点之间的电压。在数值上等于电场力把单位正电荷从某点移到另一点所做的功。

⑶电位：电位在物理学中称为电势，是表示电场中某点的性质的物理量，表明正电荷位于该点时，所具有电位能的大小。

⑷电动势：电动势表示电源性质的物理量

电动势在数值上等于非电场力（局外力）把单位正电荷从电源的低电位端经电源内部移到高电位端所做的功。

16.什么是电路的有载工作状态、开路与短路？

答：⑴电路的有载工作状态：电源和负载接通，电路中有电流，有能量的转换。

⑵开路〔空载状态〕：电源没有和外电路接通，电源的输出电流等于零，没有能量输出。

⑶短路：电源两端直接短接，电能全部被电源内阻消耗。

电路各状态的特征见表2—1：

17.短路的原因是什么？有什么危害？生产中能否利用短路？

答：短路的原因：⑴接线错误；⑵绝缘损坏；⑶操作错误；⑷机械损伤所致。

短路的危害：由于短路时电流不经过负载，只在电源内部流动，内部电阻很小，因而电流很大，强大的电流会产生很大的热效应和机械效应，使电源或电路受到损坏，或引起火灾。

短路的利用：电焊机利用短路产生大电流在焊条与工件间引弧进行焊接；电动机起动时电流很大，可将并联在电流表上的开关关上，将电表短路，电动机起动电流不通过电流表，对电表起保护作用，起动完毕将该开关断开。

18.如何理解额定值与实际值的关系？

答：各种电气设备的电压、电流及功率等都有一个限额，这些限额分别称为电气设备的额定电压、额定电流和额定功率。额定值是制造厂对产品的使用规定：按照额定值来使用是最经济合理和完全可靠的，并且能保证电气设备有一定的使用寿命。长期超过额定值工作，即实际使用值长期高于额定值，将使设备损坏。相反，实际使用值长期低于额定值工作，则使设备不能充分利用。所以为了完全充分发挥设备能力，又保证设备安全运行，一般应在设备额定值下工作。

由于设备的额定值不一定等于实际值，只有当设备工作在额定状态下，它才有额定功率。

19.什么叫交流电？什么是正弦交流电？正弦量的三要素是什么？

答：交流电：大小和方向会随时间作周期性变化的电流称为交流电。

正弦交流电：电流大小和方向随时间按正弦波作周期性往复变化称为正弦交流电。

正弦量的三要素是最大值、角频率(或频率)和初相位表示。

20.什么是交流电的最大值、瞬时值和有效值?

答：幅值反映了正弦量在整个变化过程中所能达到的最大值，用大写字母并际有下标m(例如，I m，U m，E m)表示。

瞬时值就是任一时刻的正弦量的值，用小写字母i、u、ε表示。

交流电的有效值就是与它热效应相等的直流电的值。用大写宇母I、U、E表示。

21.什么是周期、频率和角频率？

答：周期、频率、角频率都是反映正弦量对时间变化快慢的物理量

周期T：正弦量变化一次所需的时间。单位为秒。

频率?：每秒内变化的次数，单位为周/秒，或称赫兹，简称赫。它是周期的倒数，即

角频率ω：相角在每秒中变化的角度以弧度数来表示时，单位是弧度/秒。正弦量也可以用角频率表示，因为一周期经历了2π弧度，所以角频率为：

22.什么是相位(ωt+φ)、初相位φ、相位差Δφ？

答：相位(ωt+φ)称为正弦量的相位，它反映了正弦量在交变过程中瞬时值的大小和正负。

初相位：t＝0时的相位称为初相位，它反映了正弦量在计算时起点的相位，它和计时起点的选择有关，即同一正弦量，计时起点不同，其相位也不同。

两个同频率正弦量的相位差就等于它们的初相位差。

Δφ=(ωt+φ1)－(ωt+φ2)=φ1－φ2

Δφ=φ1－φ2=0°两正弦量为同相；

Δφ=φ1－φ2=180°两正弦量相位相反。

在电路中，根据两个同频率正弦量的相位差不同，常用超前、滞后、同相、反相等名词加以说明。

23.正弦有哪几种表示方法？

答：⑴正弦函数表示法：

u =U msin(ωt+φ1) i =I msin (ωt+φ2)

⑵正弦波形图表示法：如图2—2所示。

⑶相量图表示

相量的长短等于正弦量的幅值(或有效值)，相量和横轴正方向的夹角等于正弦量的初相位，如图2—3所示。

⑷相量的复数式表示

复数的模等于正弦量的幅值(或者有效值)，复数的幅角等于正弦量的初相位。

图2—2 正弦波形图

+1

图2—3 相量图

24.什么叫感抗、容抗和阻抗？

答：感抗：当交流电流通过有电感的电路时，电感具有阻碍电流通过的作用，这种作用即为感抗（X L）。单位为欧姆(Ω)．

容抗：当交流电流通过具有电容的电路时，电容具有阻碍交流电流通过的作用称为容抗（X C）。其单位为欧姆(Ω)。

阻抗：当交流电流通过具有电阻、电感和电容的电路时，它们所共同产生的阻碍交流电通过的作用称为阻抗(Z)，单位为欧姆(Ω)。

25.什么是视在功率、有功功率、无功功率？

答：⑴视在功率；具有电阻及电抗的电路，其电压与电流有效值的乘积，称为视在功率。以字母S表示，单位为伏安。

S＝UI(伏安)

式中：U----电压有效值(伏)；I----电流有效值(安)。

⑵有功功率：交流电路功率在一个周期内的平均值．称为平均功率，或称有功功率，以P表示，单位为瓦。

对于正弦交流电路，P＝UIcosφ(瓦)

式中：U----电压有效值(伏)，I----电流有效值(安)；cosφ----功率因数。

⑶无功功率：在具有电感或电容的电路中，电感或电容在半个周期的时间里把电源送来的能量储存起来．而在另半个周期里又把能量送还电源，这样周而复始，只是与电源交换能量，并不真正消耗能量，为了电工计算上的需要，将这个与电源交换能量的速率的振幅值，称为无功功率，并用字母Q表示，单位为乏。

26.什么是电压三角形、阻抗三角形和功率三角形？

答：在相量图中，选电流相量I●为参考相量，U●R和I●同相，U●L超前电流I●90°，U●C滞后电流I●90°，U●=U●R+U●L+U●C 。如图2—4所示。

U●L U●C

L U●C X L X C

图2—4 电压三角形 图2—5 阻抗三角形 ⑴电压三角形：从相量图上，U ●和U ●R 、U ●L +U ●

C 构成一个电压三角形，如图2—4所示。总电压的有效值

⑵阻抗三角形：总阻抗

构成与电压三角形相似的阻抗三角形。

如图2—5所示。

当φ>0时，电路呈电感性；φ<0时，电路呈电容性；φ=0时，电路呈电阻性；

⑶电功率三角形：视在功率、有功功率和无功功率构成与电阻、电压相似的功率三角形。如图2—6所示。

图2—6 功率三角形

27. 什么是谐振、串联谐振、并联谐振？

答：谐振是交流电路的一种特殊工作状态，在含有R 、L 、C 的电路中，当总电流与电压同相时(电路呈电阻性)电路发生谐振。谐振根据不同的电路形式，可分为串联谐振和并联两类。

⑴串联谐振

在R 、L 、C 串联电路中，当电路中X L ＝X C 时， 电路的复阻抗Z ＝R +j (X L —X C )=R 为纯电阻、称为串联谐振，谐振频率为：

2)并联谐振

在电感性负载与电容并联的电路中，当电路总电流和电源电压同相位时，电路呈电阻性，称为并联谐振。并联谐振的频率：

当R<<2π?0L 时

Q L －Q C

28.串联谐振有什么特点？

答：串联谐振的特点如下：

⑴串联谐振时，电路中的电压和电流同相。

⑵R、L、C串联谐振时其阻抗为最小值，电流为最大值，

⑶电感元件上的电压U●L和电容元件上的电压U●C，其大小相等，相位相反，相互抵消，电阻元件上的电压即为电路的总电压，U●=U●R。

⑷当X L－X C>>R时，则电感元件和电容元件上的电压大大高于电源电压，串联谐振为电压谐振。谐振电路的品质因数为：

⑸电感和电容的无功功率相互补偿，电路的无功功率为零，即：

Q＝U2I sinφ=0

电源只供给电阻消耗能量，不与电感、电容交换能量。

29.并联谐振有什么特点？

答：并联谐振的特点如下：

⑴并联谐振时的总阻抗为最大值。因此当电压一定时，电路电流将最小。

⑵电压u和电流i同相（φ=0），电路呈纯电阻性，谐振时电路的阻抗Z0相当于一个电阻。

⑶并联谐振时，电容支路的容抗和电感支路的阻抗远小于等效电阻时，则，

说明在电容中和电感线圈中的电流将大大超过总电流，出现过电流。共并联谐振的品质因数为：

⑷并联谐振时，电路的无功功率等于零。在电容和电感之间进行能量相互交换，电源只供给电阻消耗的能量。

30.什么叫功率因数（cosφ）？怎样提高功率因数？

答：功率因数：有功功率与视在功率的比值，称为功率因数，通常以cosφ表示。φ角称为功率因数角。由于有功功率是小于或等于视在功率的，所以功率因数(cosφ)

的数值在0～1之间。

在感性负载上并联一个适当的电容可提高整个电路的功率因数。由于并联电容C，而使

电路的总电流I减小，U●和I●之间的相位差减小，整个电路的功率因数提高。这样提高电源

设备的利用率，减少线路电能的损失，但必须注意，这里所讲的提高功率因数，是指提高电源或电网的功率因数，而不是指提高某个电感性负载的功率因数。负载电流I不变，电路的平均功率P不变，负载的功率因数不变，即负载的阻抗角φ1不变。

功率因数由cosφ1，提高到cosφ所需的电容C值可由下式决定：

其中C为所需的电容值，P为负载的额定功率，ω为电源的角频率，U为负载的额定电压。

φ1是负载的阻抗角，由cosφ1确定。φ是整个电路的阻抗角，电压和总电流的相位差，由cosφ确定。

31.什么是三相电路?采用三相电路的原因是什么？

答：三相电路是目前电力系统主要的供电方式，它是由三组相位不同的电源和三组负载共同组成的电路系统。

采用三相电路的原因主要有：

(1)三相发电机和输电线比单相同容量的发电机和输电线省材料；

(2)三相电动机比单相同容量的电动机省材料、性能好、工作可靠，是生产机械的主要动力。

32.什么叫端线、中点、中线线电压、相电压、相电流、线电流？

答：⑴端线：连接电源和负载各相端点的导线；

⑵中点：三相电源中三个绕组末端或前端的连接点称为三相电源中点。

三相负载星形联结点称为负载的中点。

⑶中线：连接电源中点和负载中点的导线。

⑷线电压：三相电源中，任意两根相线间的电压称为线电压。

⑸相电压：在三相电源中，任意一根相线与零线之间的电压称为相电压。

⑹相电流：在三相负载之中，每相负载中通过的电流称为相电流。

⑺线电流：三相电源线各相线中流过的电流，称做线电流。

33.三相功率如何计算？

答：不论负载是星形连接或是三角形连接，总的有功功率必等于各相功率之和。

当负载对称时的三相总功率为：

式中、φ角是相电压U p与相电流I p之间的相位差。

当负载不对称时总有功功率为各相功率之和，即

P＝P A+P B+P C

式中P A、P B、P C分别为A、B、C各相的有功功率。

34.什么是换路与换路定律？

答：⑴换路：在分析含有动态元件(L、C）的动态网络问题时，对接通、断开、电路接线的改变或是电路参数、电源的突然变化等都称为“换路”。

⑵电路在换路瞬间(t＝0)，电感元件中的电流和电容元件两端的电压都应保持原值而不能突变，这称为换路定律。即设t=0时刻换路，则有

i L（0+）= i L（0－）ｕＣ（0+）=ｕＣ（0－）

式中，t=0－换路前的终了瞬间；

t=0+ 换路后的初始瞬间。

换路定律的实质是能量不能跃变，能量的积累或衰减都要有一个过程。因为磁场能量

表示换路瞬间电感中电流i L不能突变，电容两端电压u C不能突变。利用换路定律可以确定换路后电流初始值i L(0+)和电压初始值u C（0+）

35.什么是微分电路与积分电路？它们有什么不同？

答：微分电路和积分电路都是由电阻R、电容C组成的脉冲电路。它们输出的电压波形与输入电压近似微分或积分关系，因此称为微分电路或积分电路。积分电路和微分电路输入电压的波形虽为周期性的矩形脉冲波，但要注意它们有两点不同。

微分电路：⑴输出信号u。取自电阻R两端；⑵电路的时间常数很小τ＝RC<

积分电路：⑴输出信号u。取自电容C两端；⑵时间常数很大，τ＝RC>>t p，所以充、放电过程很缓慢。如图2—7（b）

图2—7（a）图2—7（b）

36.什么叫磁路？

答：磁路：将磁通量约束在其中的区域。在电工设备中，为了得到较强的磁场，广泛地采用铁磁性材料做成各种形式的铁心。一方面铁心磁化可以大大加强原有的磁场；另—方面，可以人为地造成磁通的通路。这种主要由铁心所规定的磁通的路径就叫做磁路。

37.变压器为什么不能使直流电变压？

答：变压器能够改变电压的条件是，原边施以交流电势产生交变磁通，交变磁通将在副边产生感应电势，感应电势的大小与磁通的变化率成正比。当变压器以直流电通入时，因电流大小和方向均不变，铁芯中无交变磁通，即磁通恒定，磁通变化率为零，故感应电势也为零。这时，全部直流电压加在具有很小电阻的绕组内，使电流非常之大，造成近似短路的现象。而交流电是交替变化的，当初级绕组通入交流电时，铁芯内产生的磁通也随着变化，于是次级圈数大于初级时，就能升高电压；反之，次级圈数小于初级时就能降压。因直流电的大小和方向不随时间变化，所以恒定直流电通入初级绕组，其铁芯内产生的磁通也是恒定不变的，就不能在次级绕组内感应出电势，所以不起变压作用。

38.三相异步电动机的工作原理是怎样的？

答：把对称三相交流电流通入定子三相绕组后，三相定子绕组所产生的旋转磁场与转子之间有相对运动，旋转磁场切割转子导体时便在其中感应出电动势和电流，转子电流与旋转磁场相互作用产生电磁力，在电磁转矩的作用下驱使转子随磁场而旋转。转子和旋转磁场之间存在着转速差，是异步电动机转动的必要条件。

39.何为转差率？怎样改变异步电动机的转速？

答：⑴转子转速n恒小于旋转磁场的转速n0，表征转子转速比同步转速落后程度的物理量，称为转差率。转差率是表明异步电动机运行速度的一个重要参数．也是分析异步电功机特性的—个重要数据，它的大小为：

S=（n0－n）/n03100%

其中n0=60?/P ?为电源频率；P为磁极对数。

—般三相异步电动机的额定转差率S N在2%到6%之间

⑵由上式可得：n=（1－S）2n0=（1－S）2602?/P故可通过以下方法改变异步电动机的转速：

①改变旋转磁场的极对数；

②改变转差率；

③改变电源频率。

40.异步电动机起动时应满足什么条件？

答：⑴起动时的电压降。经常起动的电动机不大于10％，起动过程中不影响其他用电设备正常运行时，电动机起动压降可容许20％或更大。

⑵起动力矩应大于传动机械所要求的力矩。

⑶起动容量应不超过供电设备的过负荷能力。

⑷应保证电动机和起动设备的动态稳定和热态稳定要求，即应符合制造厂规定的起动条件。

41.异步电动机铭牌上标有哪些数据？各表示什么意义？

答：交流异步电动机铭牌上主要标记以下数据，并解释其意义如下：

⑴额定功率（P）：是电动机轴上的输出功率。

⑵额定电压：指绕组上所加线电压。

⑶额定电流：定子绕组线电流。

⑷额定转数（r/min）：额定负载下的转数。

⑸温升：指绝缘等级所耐受超过环境温度的温升值。

⑹工作定额：即电动机允许的工作运行方式。

⑺绕组的接法：Δ或Y联结，与额定电压相对应。

42.单相异步电动机采用分相电容的意义是什么？

答：在单相电动机的定子绕组中通入单相交流电时，产生交变脉动磁场。脉动磁场可以分解为两个大小相等、方向相反的旋转磁场它们在转子上产生的电磁转矩大小相等、方向相反，故起动转矩为零。因此单相异步电动机的固有特性是不能自行起动的，但一经起动即可连续地运转。利用电容器移相的作用，产生两相旋转磁场，从而获得起动转矩，使电动机起动。

43.同步电机与异步电机主要区别是什么？同步电机有哪些分类？

答：同步电动机与异步电动机的主要区别是：同步电动机在稳态和电网频率f为常数的条件下，其平均转速n恒为同步转速而与负载大小无关。

同步电机按运行方式、频率和结构型式分类如下：

（1）按运行方式和功率转换方向分为：发电机、电动机和补偿机三类。

（2）按结构分为：旋转电枢式和旋转磁极式两种。在旋转磁极式中，按磁极的形状、又可分为凸极式和隐极式两种

热控基础知识——电工学基础知识

目录 电工学基础知识 (3) 1.为什么一般绝缘材料的绝缘电阻随着温度的升高而减小，而金属导体的电阻却 随着温度升高而增加? (3) 2.什么叫静电感应？ (3) 3.什么叫静电屏蔽？ (3) 4.尖端放电的工作原理是什么？ (3) 5.什么是热电效应? (4) 6.什么是光电效应？ (4) 7.什么是电流的热效应?它有何利弊? (4) 8.为什么直流不能通过电容器而交流电能通过电容器？ (4) 9.什么是“左手定则”?什么是“右手定则”?分别说明它们的用途。 (4) 10.什么叫自感现象、自感电动势和自感?什么叫互感现象、互感电动势和互感? 5 11.什么叫集肤效应？ (5) 12.什么叫涡流？涡流的产生有哪些危害？ (5) 13.常用的电阻器阻值标示方法有哪些？各是怎样表示的？ (5) 14.常用的电容器容量标示方法有哪些？ (6) 15.电路的基本物理量有哪些？ (6) 16.什么是电路的有载工作状态、开路与短路？ (6) 17.短路的原因是什么？有什么危害？生产中能否利用短路？ (7) 18.如何理解额定值与实际值的关系？ (7) 19.什么叫交流电？什么是正弦交流电？正弦量的三要素是什么？ (7) 20.什么是交流电的最大值、瞬时值和有效值? (7) 21.什么是周期、频率和角频率？ (7) 22.什么是相位(ωt+φ)、初相位φ、相位差Δφ？ (8) 23.正弦有哪几种表示方法？ (8) 24.什么叫感抗、容抗和阻抗？ (9) 25.什么是视在功率、有功功率、无功功率？ (9) 26.什么是电压三角形、阻抗三角形和功率三角形？ (9) 27.什么是谐振、串联谐振、并联谐振？ (10) 28.串联谐振有什么特点？ (11) 29.并联谐振有什么特点？ (11) 30.什么叫功率因数（cosφ）？怎样提高功率因数？ (11) 31.什么是三相电路?采用三相电路的原因是什么？ (12) 32.什么叫端线、中点、中线线电压、相电压、相电流、线电流？ (12) 33.三相功率如何计算？ (12) 34.什么是换路与换路定律？ (13) 35.什么是微分电路与积分电路？它们有什么不同？ (13) 36.什么叫磁路？ (13) 37.变压器为什么不能使直流电变压？ (14) 38.三相异步电动机的工作原理是怎样的？ (14) 39.何为转差率？怎样改变异步电动机的转速？ (14)

期末考试试卷电工学下A答案

期末考试试卷_电工学下A 答案 一、填空题:（每空2分，共30分） 1.晶体三极管的输出特性曲线可分为 饱和 区、 放大 区和 截止 区等三个工作区。 2.工作在乙类状态的功率放大电路，在理想工作状态下，其效率最高可达%。 3.放大电路中，若想要增加输入电阻，应引入串联负反馈；若想要减小输出电阻，应引入电压负反馈。 4.理想运算放大电路的开环电压放大倍数V A ＝ ∞ ，输入电阻i r ＝ ∞ 。 5.已知变压器二次侧电压值为10V ，若采用单相半波整流电路，则输出电压平均值O U ＝ V ；若采用单相桥式整流电路，则输出电压平均值O U ＝ 9 V 。 6.10=( )2=( )16。 触发器的特性方程为D Q n =+1。 8.一个半加器有 2 个输入端和 2 个输出端。 二、选择题: （每题2分，共12分） 1.某硅三极管三个电极的电位V e 、V b 和V c 分别为3V 、和，则该管工作在（ A ）状态。 A 、饱和 B 、截止 C 、放大 D 、 损坏 2.放大电路的静态是指电路工作在（ C ）时的状态。 A 、输入幅值不变的交流信号 B 、输入频率不变的交流信 号 C 、输入幅值为0的交流信号 D 、电路的电源电压Vcc 为0 3.图1所示电路引入的级间反馈为（ C ）负反馈。 A 、电压并联 B 、电流并联 C 、电压串联 D 、电流串联 4.下列电路中属于组合逻辑电路的是（ C ）电路。 A 、触发器 B 、寄存器 C 、译码器 D 、计数器 5.同步时序电路和异步时序电路比较，其差异在于后者（ B ）。 A 、没有触发器 B 、没有统一的时钟脉冲 C 、没有稳定状态 D 、输出与电路原来的状态有关 6.已知逻辑函数 ，其反函数 （ B ）。 三、在如图2放大电路中，已知V CC =12V ，β=50，R b1=60K Ω，R b2=20K Ω，R C =4K Ω，R e1=100Ω，R e2=Ω，R L =4K Ω，试估算： (16分) 图1

热控仪表知识培训基础知识

热控仪表知识培训 周亚明 第一讲基础知识 第一章、测量 1.仪表主要由传感器、变换器、显示装置、传输通道四部分，其中传感器是仪表的关键环节。 2.测量过程有三要素：一是测量单位、二是测量方法、三是测量工具。 3.按参数种类不同，热工仪表可为温度、压力、流量、料位、成分分析及机械量等仪表。 4.根据分类的依据不同，测量方法有直接测量与间接测量、接触测量与非接触测量、静态测量与动态测量。 *.什么叫绝对误差，相对误差？ 绝对误差是指示值与实际值的代数差，即 绝对误差=测量值—真值 相对误差是绝对误差与实际值之比的百分数 相对误差=p×100% 第二章、检测 第一节、温度检测： 1.温度： 温度（temperature）是表示物体冷热程度的物理量，微观上来讲是物体分子热运动的剧烈程度。温度只能通过物体随温度变化的某些特性来间接测量，而用来量度物体温度数值的标尺叫温标。它规定了温度的读数起点（零点）和测量温度的基本单位。目前国际上用得较多的温标有华氏温标（°F）、摄氏温标（°C）、热力学温标(K)和国际实用温标。从分子运动论观点看，温度是物体分子平均平动动能的标志。温度是大量分子热运动的集体表现，含有统计意义。对于个别分子来说，温度是没有意义的。 温度测量：分为接触式和非接触式两类。 接触式测温法 接触式测温法的特点是测温元件直接与被测对象接触，两者之间进行充分的热交换，最后达到热平衡，这时感温元件的某一物理参数的量值就代表了被测对象的温度值。这种方法优点是直观可靠，缺点是感温元件影响被测温度场的分布，接触不良等都会带来测量误差，另外温度太高和腐蚀性介质对感温元件的性能和寿命会产生不利影响。 接触式仪表主要有：膨胀式温度计、压力式温度计、热电偶、热电阻及半导体二极管温度计。 非接触式测温法 非接触式测温法的特点是感温元件不与被测对象相接触，而是通过辐射进行热交换，故

电工基础知识图文【最新版】

电工基础知识图文 一、通用部分 1、什麽叫电路？ 电流所经过的路径叫电路。电路的组成一般由电源，负载和连接部分（导线，开关，熔断器）等组成。 2、什麽叫电源？ 电源是一种将非电能转换成电能的装置。 3、什麽叫负载？ 负载是取用电能的装置，也就是用电设备。 连接部分是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。 4、电流的基本概念是什麽？

电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。电流方向不变的电路称为直流电路。 单位时间内通过导体任一横截面的电量叫电流（强度），用符号I表示。 电流（强度）的单位是安培（A），大电流单位常用千安（KA）表示，小电流单位常用毫安（mA）,微安(μA)表示。 1KA=1000A 1A=1000mA 1mA=1000μA 5、电压的基本性质？ 1）两点间的电压具有惟一确定的数值。 2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。

3）电压有正，负之分，它与标志的参考电压方向有关。 4）沿电路中任一闭合回路行走一圈，各段电压的和恒为零。 电压的单位是伏特（V），根据不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。 1KV=1000V；1V=1000mV；1mV=1000μV。 6、电阻的概念是什麽？ 导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆（Ω），常用的单位千欧（KΩ），兆欧（MΩ）。 1MΩ=1000KΩ；1KΩ=1000Ω。 7、什麽是部分电路的欧姆定律？ 流过电路的电流与电路两端的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。用公式表示为：I=U/R

电工学下册试题库试卷

(本大题共13小题，总计29分) 1、(本小题2分) 集成运算放大器的共模抑制比越大，表示该组件( )。 (a)差模信号放大倍数越大 (b)带负载能力越强 (c)抑制零点漂移的能力越强 2、(本小题2分) 电路如图所示为( )。 (a)反相式电压源 (b)同相式电压源 (c)电流源 -∞＋ ＋ R 1 ' R R F U Z U S R L R u O 3、(本小题2分) 几种类型的LC 振荡电路如图所示，电感三点式振荡电路是指下列图中（ ）。 L C C ? ? ??C 1 C 2 C 3 C 4 C E +U CC +U CC R B1 R B2 R C L I L 2 R E R E R C C 2 C E R B1 R B2 C 1 +U CC R L L 2L I R E C E R B1 R B2 C 1 + + + L ()a ()b (c) 4、(本小题2分) CMOS 门电路的扇出系数比TTL 门电路( )。 (a)小得多 (b)小 (c)大得多 5、(本小题2分) 由开关组成的逻辑电路如图所示，设开关A 、B 分别有如图所示为“0”和“1”两个状态，则电灯HL 亮的逻辑式为( )。 (a)F ＝AB ＋AB (b)F ＝AB ＋AB (c)F ＝AB ＋AB

"0""0" "1""1" HL B A U 6、(本小题2分) 电路如图所示，当R F 减小时，放大电路的（ ）。 (a)频带变宽，稳定性降低 (b)频带变宽，稳定性提高 (c)频带变窄，稳定性降低 (d)频带变窄，稳定性提高 R F R 1 R u O u I －＋∞+ 7、(本小题2分) 振荡电路的幅度特性和反馈特性如图所示，通常振荡幅度应稳定在（ ）。 (a)O 点 (b)A 点 (c)B 点 (d)C 点 ? ?? A B C U om U fm O 8、(本小题2分)

《电工学2-1》期末考试试卷 电工学下A答案

B A AB Y += =Y 一、填空题:（每空2分，共30分） 1.晶体三极管的输出特性曲线可分为 饱和 区、 放大 区和 截止 区等三个工作区。 2.工作在乙类状态的功率放大电路，在理想工作状态下，其效率最高可达78.5%。 3.放大电路中，若想要增加输入电阻，应引入串联负反馈；若想要减小输出电阻，应引入电压负反馈。 4.理想运算放大电路的开环电压放大倍数V A ＝ ∞ ，输入电阻i r ＝ ∞ 。 5.已知变压器二次侧电压值为10V ，若采用单相半波整流电路，则输出电压平均值O U ＝ 4.5 V ；若采用单相桥式整流电路，则输出电压平均值O U ＝ 9 V 。 6.(61.25)10=( 111101.01 )2=( 3D.4 )16。 7.D 触发器的特性方程为D Q n =+1。 8.一个半加器有 2 个输入端和 2 个输出端。 二、选择题: （每题2分，共12分） 1.某硅三极管三个电极的电位V e 、V b 和V c 分别为3V 、3.7V 和3.4V ，则该管工作在（ A ）状态。 A 、饱和 B 、截止 C 、放大 D 、损坏 2.放大电路的静态是指电路工作在（ C ）时的状态。 A 、输入幅值不变的交流信号 B 、输入频率不变的交流信号 C 、输入幅值为0的交流信号 D 、电路的电源电压Vcc 为0 3.图1所示电路引入的级间反馈为（ C ）负反馈。 A 、电压并联 B 、电流并联 C 、电压串联 D 、电流串联 4.下列电路中属于组合逻辑电路的是（ C ）电路。 A 、触发器 B 、寄存器 C 、译码器 D 、计数器 5.同步时序电路和异步时序电路比较，其差异在于后者（ B ）。 A 、没有触发器 B 、没有统一的时钟脉冲 C 、没有稳定状态 D 、输出与电路原来的状态有关 6.已知逻辑函数 ，其反函数 （ B ） 。 B A A +、 B A B A B +、 B A C +、 B A D +、 三、在如图2放大电路中，已知V CC =12V ，β=50，R b1=60K Ω，R b2=20K Ω，R C =4K Ω，R e1=100Ω，R e2=2.2K Ω，R L =4K Ω，试估算： (16分) ⑴静态工作点I B ，I C ，U CE 。 图1

(完整版)《电工学-电子技术-下册》期末试题汇总

2013年电工学下册复习试卷《内部资料》 第九章：半导体二极管和三极管、第十章：基本放大电路 一、单项选择题 1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ） A 、正、反向电阻相等 B 、正向电阻大，反向电阻小 C 、反向电阻比正向电阻大很多倍 D 、正、反向电阻都等于无穷大 2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。 A 、不能确定 B 、等于0 C 、等于5V D 、等于3V 3．半导体三极管是具有( B )PN 结的器件。 A 、1个 B 、2个 C 、3个 D 、4个 4．晶体管的主要特性是具有（ D ）。 A 、单向导电性 B 、滤波作用 C 、稳压作用 D 、电流放大作用 5．稳压管的稳压性能是利用PN 结的（ D ）。 A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性 6．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点Q B 、确定集电结和发射结的偏置电压 C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0 D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o 7．射极输出器电路如题7图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。则输出电压u 0与输入电压u i 之间的关系是( B )。 A 、两者反相，输出电压大于输入电压 B 、两者同相，输出电压小于且近似等于输入电压 C 、两者相位差90°，且大小相等 D 、两者同相，输出电压大于输入电压 8．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B ) A 、减少 B 、增大 C 、保持不变 D 、大小不变，符号改变 9．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。 A 、正确的 B 、不正确的 C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。 D 、耦合电容视为短路是不正确的，直流电源视为短路则正确。 题2图 题7

热控TSI系统控制手册

热控分场4号机组A级检修 TSI系统检修控制手册 热控分场机控班 目录 一系统简介 (3) 二一次元件的安装与调整 (7)

2.1轴向位移的安装与调整 (7) 2.2高、中、低压胀差的安装调整 (8) 2.3振动控头的安装调整 (10) 2.4前置器的作用与校验 (10) 三 TSI控制部分（监测仪表）简介 (11) 四常见故障处理及注意事项 (14) 五TSI软件系统 (16) 六我厂TSI系统的可靠性分析 (25) 七、系统检修前检查 (27) 7.1检查内容 (27) 7.2相关记录 (28) 八 TSI系统停电 (29) 九 TSI系统设备清灰 (30) 十系统接地、绝缘检查 (31) 十一 TSI系统送电、检查 (32) 十二系统启动后试验、检查 (34) 十三系统恢复、修后备份 (35) 十四检修完毕，整体验收 (36) 检修过程控制责任表 (36)

一系统简介 汽轮发电机组运行时处于高速旋转状态，动静之间的间隙很小，当机组失去控制时会造成设备的重大损坏，甚至出现毁机。因此，大容量汽轮发电机的检测和可靠的保护提出了更高的要求，准确的监测和可靠地保护是汽轮机安全运行的重要保证。采用汽轮机监测仪表系统TSI可以连续地对汽轮机进行检测，当参数超限时，能可靠地使机组紧急停机，防止事故的扩大。 TSI监测的参数很多，从测量技术的本质来看，实际是测量机械位移。转速是测量旋转机械转子的角位移，轴向位移、胀差、气缸的热膨胀等是测量静位移，轴振、偏心是测量动位移。它们所反映的测量值是探头与被测对象的间隙量，把间隙量的变化转换成电量变化是由传感器来实现的。非电量的

电工学下册期末试题

第1页，共8页 任课教师签名： 命题教师签名： 系主任签名： 主管院长签名： 湛江师范学院2009年－2010学年度第二学期 期末考试试题B 卷 (考试时间: 120分钟) 考试科目： 电子技术 注：本次考试为闭卷考试。平时成绩占30％，卷面考试成绩占70％。 一、填空题 (每空2分，共20分) 1、“全1出1，有0出0”所描述的关系称为 逻辑。 2、JK 触发器的特性方程是 Q N+1= 。 3、N 型半导体中的多数载流子是 ； P 型半导体中多数载流子是 。 4、n 变量的逻辑函数有 个最大项，任意两个最大项的和恒 为 。 5、射极输出器应用广泛，主要有是由于它具有输入电阻 、输出 电阻 的特点。 6、对于JK 触发器，当如果J =K =1时,触发器具有 功能。 7、利用逻辑代数运算法则化简式子C AB B A ABC Y ++=的结果等 于 。

二、选择题（共20分，每题2分） 1、一个T触发器，在T=1时，加上时钟脉冲，则触发器。 A、保持原态 B、置0 C、置1 D、翻转 2、处于截止状态的三极管，其工作状态是。 A、发射结反偏，集电结反偏 B、发射结反偏，集电结正偏 C、发射结正偏，集电结正偏 D、发射结正偏，集电结反偏 3、(181.5) 转换为二进制数的结果是。 10 A、11000011.01 B、 10110101.1 C、 10110101.11 D、 1101011.11 4、就放大作用而言，射极输出器是一种。 A、有电流放大作用而无电压放大作用的电路 B、有电压放大作用而无电流放大作用的电路 C、电压和电流放大作用均没有的电路 D、均有电压和电流放大作用的电路 6、在放大电路中，微变等效电路分析法。 A、能分析静态也可以分析动态 B、只能分析静态 C、只能分析动态 D、只能分析动态小信号 4、只考虑本位数，而不考虑低位进位的加法称为。 A、全加 B、半加 C、全减 D、半减 10、一个10进制加法计数器，起始状态为0000，当输入了16个 脉冲之后，计数器的状态为。 A、0101 B、0110 C、0100 D、1000 9. 下列逻辑式中，正确的逻辑公式是（）。 第 2 页共7 页

电工技术基础与技能知识点汇总

电工电子技术基础与技能知识点汇总 1．电路：由电源、用电器、导线和开关等组成的闭合回路。电源：把其他形式的能转化为电能的装置。 用电器：把电能转变成其他形式能量的装置。 2．电路的状态：通路（闭路）、开路（断路）、短路（捷路）：短路时电流很大，会损坏电源和导线，应尽量避免。 3．电流：电荷的定向移动形成电流。形成条件(1) 要有自由电荷。(2) 必须使导体两端保持一定的电压（电位差）。方向规定：正电荷定向移动的方向为电流的方向。 4．电流的大小等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值。 I = t q 5．电阻定律：在保持温度不变的条件下，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，并与导体的材料性质有关。 R = ρ S l 6．一般金属导体，温度升高，其电阻增大。少数合金电阻，几乎不受温度影响，用于制造标准电阻器。超导现象：在极低温（接近于热力学零度）状态下，有些金属（一些合金和金属的化合物）电阻突然变为零，这种现象叫超导现象。 7．电能：电场力所做的功即电路所消耗的电能W = U I t 。．电流做功的过程实际上是电 能转化为其他形式的能的过程。1度 = h k W 1? = 3.6 ? 106 J 8．电功率：在一段时间内，电路产生或消耗的电能与时间的比值。 P = t W 或P = U I 9．焦耳定律：电流通过导体产生的热量，跟电流的平方、导体的电阻和通电时间成正比。Q = I 2 R t 10、电源的电动势：等于电源没有接入电路时两极间的电压。用符号E 表示。(1)电动势由电源本身决定，与外电路无关。(2）电动势方向：自负极通过电源内部到正极的方向。 11、电动势与外电路电阻的变化无关，但电源端电压随负载变化，随着外电阻的增加端电压增加，随着外电阻的减少端电压减小。当外电路断开时，R 趋向于无穷大。I = 0，U = E - I R 0 = E ；当外电路短路时，R 趋近于零，I 趋向于无穷大，U 趋近于零。 12、当R = R O 时，电源输出功率最大，但此时电源的效率仅为50%。P max = 02 4R E 这时称负载与电源匹配。 13、串联电路中电流处处相等；电路总电压等于各部分电路两端的电压之和；总电阻等于各个电阻之和；各电阻消耗的功率与它的阻值成正比。 14、改装电压表：设电流表的满偏电流为I g ，内阻为R g ，要改装成量程为U 的电压表，求串入的R R = g I U R = g g g I R I U - 15、并联电路中各支路两端的电压相等；电路中总电流等于各支路的电流之和；并联电路总电阻的倒数等于各个电阻的倒数之和；通过各个电阻的电流与它的阻值成反比；各个电阻消耗的功率与它的阻值成反比。 16、改装电流表：R = R R I U = g g g I I R I - 17、万用表：测量前观察表头指针是否处于零位；选择合适的量程：应使表头指针偏倒满刻度三分之二左右；无法估算测量值时可从最大量程当逐渐减少到合适量程；测量过程中

(完整版)电工学基础知识大全

电工基础知识点 1． 电路的状态：通路；断路；短路。 2． 电流：电荷的定向移动形成电流。习惯上规定：正电荷定向移动的方向是电流的正方向， 实际的电流方向与规定的相反。 公式：q I t = （,,A C s ） 36110,110mA A uA A --== 直流电：电流方向和强弱都不随时间而改变的电流。 交流电：大小和方向都随时间做周期性变化，并且在一个周期内平均值为零的电流。 3． 电阻：表示物体对自由电子定向移动的阻碍作用的物理量。 公式：l R S ρ= (2,,,m m m ΩΩ*) 导体的电阻是由本身决定的，由它本身的电阻率和尺寸大小决定，还与温度有关。对温度而言，存在正温度系数和负温度系数变化。 4． 部分电路的欧姆定律：导体中的电流与两端的电压成正比，与它的电阻成反比。 公式：U I U RI R ==或(导体的电阻是恒定的，变化的是电流和电压) 5． 电阻的福安特性曲线：如果以电压为横坐标，电流为纵坐标，可画出电阻的U-I 关系曲 线。 电阻元件的福安特性曲线是过原点的直线时，叫做线性电阻。如果不是直线，则叫做非线性电阻。（图：P8） 6． 电能：W UIt = （,,,J V A s ） 实际中常以110001kW h W h *=*，简称度。 7． 电功率：在一段时间内，电路产生或消耗的电能与时间的比值，用P 表示。 公式：2 2W U I R t R P =P =或=UI=(适用于纯电阻电路) 可见，一段电路上的电功率，跟这段电路两端的电压和电路中的电流成正比。用电器上通常标明它的电功率和电压，叫做用电器的额定功率和额定电压。 8． 焦耳定律（电流热效应的规律）：电流通过导体产生的热量，跟电流的平方，导体的电 阻和通电的时间成正比。 公式：2 Q RI t = (,,,J A s Ω) 阅读P12,13页的‘阅读与应用’的三和四 9． 电动势：表征电源做工能力的物理量，用E 表示。电源的电动势等于电源没有接入电路 时两极间的电压。它是一个标量，但规定自负极通过电源内部到正极的方向为电动势的方向。 10． 闭合电路的欧姆定律：闭合电路内的电流，跟电源的电动势成正比，跟整个电路的电 阻成反比。

热工热控培训计划

热控专业培训计划1.1 培训时间：6 个月 1.2 课程设置： 1.2.1 热工基础知识培训： 1.2.1.1 热工计量基础 1.2.1.2 热工测量原理 1.2.1.3 常见的热工仪表简绍及其校验方法 1.2.1.4 电工学、电子学的一般知识 1.2.1.5 热工自动控制基础知识 1.2.1.6 现场设备检修知识（执行器、电磁阀等）1.2.2 30WM机组热工设备培训： 1.2.2. 1 30MV机组理论、组成、结构及工作原理 1.2.2. 2 30MV分散控制系统的特点及控制对象 1.2.2. 3 30MW顺控设备及控制原理 1.2.2. 4 30MW1控设备及设计原理 1.2.2. 5 30MV自动控制设备的设计原理 1.2.2. 6 30MV辅机系统及其它设备介绍 123分散控制系统DCS培训（科远DCS系统） 123.1DCS组成及网络结构 123.2DCS硬件培训（一些常用测量模块、测量卡件及测量通 道检验、模拟试验等方法） 1.2.3.3 DCS软件培训（组态软件、编程软件、画图软件、仿真软件等

以及各控制柜间通讯网络交换、数据交换协议等） 123.4 DCS基本组态单元、逻辑培训，画图工具基本功能使用 方法培训 1.2.4可编程控制器PLC培训，具体设置同DCS培训 1.2.5 机组热控重要系统培训 125.1 汽机电调系统（DEH 125.2汽机保护系统（ETS 1.2.5.3汽轮机安全监测系统（TSI） 1.2.5.4 锅炉本体保护（FSSS 1.2.5.5厂级监控系统（SIS） 1.2.5.6 重要自动控制逻辑（MCS 1.3 培训要求： 1.3.1热工基础知识： a.熟悉热工计量及测量基本原理，掌握误差及基本数模转换、电路等计算方法。 b.熟悉测量一次元件（温度、压力、流量、液位、物位、转速、振动等）的测量原理。掌握调整、检修和校验方法。 c.了解自动控制环节及参数设定。 d.掌握现场设备如变送器、执行器、电磁阀等修理知识。 e.了解一定的计算机及网络的知识及检修方法。 1.3.230WM机组热工设备培训 a、熟悉并掌握机组热控设备概况、基本参数、结构特性、工作原理

热控基础知识——电工学基础知识

目录 电工学基础知识 (33) 1.为什么一般绝缘材料的绝缘电阻随着温度的升高而减小，而金属导体的电阻 却随着温度升高而增加? (33) 2.什么叫静电感应？ (33) 3.什么叫静电屏蔽？ (33) 4.尖端放电的工作原理是什么？ (33) 5.什么是热电效应? (44) 6.什么是光电效应？ (44) 7.什么是电流的热效应?它有何利弊? (44) 8.为什么直流不能通过电容器而交流电能通过电容器？ (44) 9.什么是“左手定则”?什么是“右手定则”?分别说明它们的用途。 (44) 10.什么叫自感现象、自感电动势和自感?什么叫互感现象、互感电动势和互感? 55 11.什么叫集肤效应？ (55) 12.什么叫涡流？涡流的产生有哪些危害？ (55) 13.常用的电阻器阻值标示方法有哪些？各是怎样表示的？ (55) 14.常用的电容器容量标示方法有哪些？ (66) 15.电路的基本物理量有哪些？ (66) 16.什么是电路的有载工作状态、开路与短路？ (66) 17.短路的原因是什么？有什么危害？生产中能否利用短路？ (77) 18.如何理解额定值与实际值的关系？ (77) 19.什么叫交流电？什么是正弦交流电？正弦量的三要素是什么？ (77) 20.什么是交流电的最大值、瞬时值和有效值? (77) 21.什么是周期、频率和角频率？ (77) 22.什么是相位(ωt+φ)、初相位φ、相位差Δφ？ (88) 23.正弦有哪几种表示方法？ (88) 24.什么叫感抗、容抗和阻抗？ (99) 25.什么是视在功率、有功功率、无功功率？ (99) 26.什么是电压三角形、阻抗三角形和功率三角形？ (99) 27.什么是谐振、串联谐振、并联谐振？ (1010) 28.串联谐振有什么特点？ (1111) 29.并联谐振有什么特点？ (1111) 30.什么叫功率因数（cosφ）？怎样提高功率因数？ (1111) 31.什么是三相电路?采用三相电路的原因是什么？ (1212) 32.什么叫端线、中点、中线线电压、相电压、相电流、线电流？ (1212) 33.三相功率如何计算？ (1212) 34.什么是换路与换路定律？ (1212) 35.什么是微分电路与积分电路？它们有什么不同？ (1313) 36.什么叫磁路？ (1313) 37.变压器为什么不能使直流电变压？ (1313) 38.三相异步电动机的工作原理是怎样的？ (1414)

电工学-下册(电子技术)第六版-秦曾煌——期末考试试题

电工学-下册（电子技术）第六版-秦曾煌期末考试试题

电工学期考试卷01-电子技术B 一、填空题：（每空2分，共30分） 1. 晶体三极管工作在放大状态时，其发射结处于正向偏 置，集电结处于反向偏置。 2. 放大电路中，若想要减小输入电阻，应引入并联负反 馈；若想要增加输出电阻，应引入 电流 负反馈。 3. 理想运算放大电路工作在线性区时，有 虚断 和 虚短 两个重要概念。 4. 已知变压器二次侧电压U =10V,采用单相半波整流电路， 二极管承受的最高反向压降 -M = 14.1 V 若采用单相桥 式整流电路，则二极管承受的最高反向压降U RM = 14.1 V 5. （57.5） 10=（ 111001.1 ） 2=（ 39.8 ） 16。 6. 三变量的逻辑函数共有_8—个最小项。其全部最小项之 和为J_。 7. TTL 三态门的输出包括 高电平、低电平和 高阻态 等 三 种工作状态。 二、选择题：（每题2分，共12分） 2. 工作在甲 乙类状态的互补对称功率放大电路， 通常提供 一个偏置电路以克服（D ）失真 3. 电路如图1所示，引入的反馈为（ A 、电压并联 B 、电流并联 C 、电压串联 D 电流串联 1. 某硅三极管三个电极的电 位 3.7V 和6V ,则该管工作在（ A 、饱和 B 、截止 Ve Vb 和Vc 分别为3V 、 A ）状态。 C 、放大 D 损坏 A 、截止 越 B 、饱和 C 、截止和饱和 D 、交 C D ）个触发

4.下列电路中属于时序逻辑电路的是（ A、加法器 B、编码器 C译码器D计数器 5.构成一个十二进制的计数器，需要（

电工学1习题册习题1答案

习题1——直流电路 1、 解1： 结点a：I1+I2=I3 回路1：R1I1–R2I2+U S2–U S1=0 回路2：R2I2+ R3I3–U S2=0 图1 习题1的图联立求解，得：I1= –0.2A，I2= 1.6A，I3= 1.4A U s1起负载作用，其功率P1= U s1 I1= –2.4W U s2起电源作用，其功率P2= U s2 I2=24W 2、 解2：I1、I2、I3、I4如图所示。 结点a：I1+I+I2=0 结点b：I1+I=I3+I4 回路1：4I–8I1=0 回路2：5I2+9–4I4–4I=0 回路3：2I3=4I4 图2 习题2的图联立求解，得： I= 2/3A，I1= 1/3A，I2= –1A，I3= 2/3A，I4= 1/3A .

3、 解3：①电压源单独作用时， I 1= –(I 1a + I 1b )= –(1+1) = –2A ②电流源单独作用时， I 2= –(I 2a + I 2b )= –(–1+3) = –2A 由叠加定理，I = I 1+ I 2= –4A 电压源单独作用 电流源单独作用 4、 图4 习题4的图 解4：①当开关在位置1时，电流源I S 单独作用时，毫安表读数I=K 1I S = 40mA ； ②当开关在位置2时，电流源I S 和电压源U S1同时作用，利用叠加定理有： I=K 1I S +K 2U S1 代入数据有：-60=40+ 10K 2 解得: K 2= -10 ③当开关在位置3时，电流源I S 和电压源U S2同时作用，

. I=K 1I S +K 2U S2=40+(-10)×(-15)=190mA 5、 解5： 8A 66V 10Ω (a) 5Ω (b) + - 6、 解6： 2A 4V 3Ω (a) (c) + - (b) 2V 4Ω - + 7、 解 7：①开路电压U OC ：（将40?断开如图a 所示） I 1+ I 2+3 = 0 –2I 1 +(8+10) I 2 +50–136= 0 联立，解得：I 1= –7A ，I 2= 4A U OC = U ab =10 I 2 +50 =90V ②等效电阻R O =（2+8）//10=5? ③等效电路如图b 所示，则： (a) U O = 40U OC /(R O +40)=80V

电工学基础知识点

电工基础知识点 1． 电路的状态：通路；断路；短路。 2． 电流：电荷的定向移动形成电流。习惯上规定：正电荷定向移动的方向是电流的正方向， 实际的电流方向与规定的相反。 公式：q I t = （,,A C s ） 36110,110mA A uA A --== 直流电：电流方向和强弱都不随时间而改变的电流。 交流电：大小和方向都随时间做周期性变化，并且在一个周期内平均值为零的电流。 3． 电阻：表示物体对自由电子定向移动的阻碍作用的物理量。 公式：l R S ρ= (2,,,m m m ΩΩ*) 导体的电阻是由本身决定的，由它本身的电阻率和尺寸大小决定，还与温度有关。对温度而言，存在正温度系数和负温度系数变化。 4． 部分电路的欧姆定律：导体中的电流与两端的电压成正比，与它的电阻成反比。 公式：U I U RI R ==或(导体的电阻是恒定的，变化的是电流和电压) 5． 电阻的福安特性曲线：如果以电压为横坐标，电流为纵坐标，可画出电阻的U-I 关系曲 线。 电阻元件的福安特性曲线是过原点的直线时，叫做线性电阻。如果不是直线，则叫做非线性电阻。（图：P8） 6． 电能：W UIt = （,,,J V A s ） 实际中常以110001kW h W h *=*，简称度。 7． 电功率：在一段时间内，电路产生或消耗的电能与时间的比值，用P 表示。 公式：2 2W U I R t R P =P =或=UI=(适用于纯电阻电路) 可见，一段电路上的电功率，跟这段电路两端的电压和电路中的电流成正比。用电器上通常标明它的电功率和电压，叫做用电器的额定功率和额定电压。 8． 焦耳定律（电流热效应的规律）：电流通过导体产生的热量，跟电流的平方，导体的电 阻和通电的时间成正比。 公式：2 Q RI t = (,,,J A s Ω) 阅读P12,13页的‘阅读与应用’的三和四 9． 电动势：表征电源做工能力的物理量，用E 表示。电源的电动势等于电源没有接入电路 时两极间的电压。它是一个标量，但规定自负极通过电源内部到正极的方向为电动势的方向。 10． 闭合电路的欧姆定律：闭合电路内的电流，跟电源的电动势成正比，跟整个电路的电 阻成反比。

电工学基础知识点

电工学基础知识点-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN

电工基础知识点 1． 电路的状态：通路；断路；短路。 2． 电流：电荷的定向移动形成电流。习惯上规定：正电荷定向移动的方向是电流的正方向， 实际的电流方向与规定的相反。 公式：q I t = （,,A C s ） 36110,110mA A uA A --== 直流电：电流方向和强弱都不随时间而改变的电流。 交流电：大小和方向都随时间做周期性变化，并且在一个周期内平均值为零的电流。 3． 电阻：表示物体对自由电子定向移动的阻碍作用的物理量。 公式：l R S ρ= (2,,,m m m ΩΩ*) 导体的电阻是由本身决定的，由它本身的电阻率和尺寸大小决定，还与温度有关。对温度而言，存在正温度系数和负温度系数变化。 4． 部分电路的欧姆定律：导体中的电流与两端的电压成正比，与它的电阻成反比。 公式：U I U RI R ==或(导体的电阻是恒定的，变化的是电流和电压) 5． 电阻的福安特性曲线：如果以电压为横坐标，电流为纵坐标，可画出电阻的U-I 关系曲线。 电阻元件的福安特性曲线是过原点的直线时，叫做线性电阻。如果不是直线，则叫做非线性电阻。（图：P8） 6． 电能：W UIt = （,,,J V A s ） 实际中常以110001kW h W h *=*，简称度。 7． 电功率：在一段时间内，电路产生或消耗的电能与时间的比值，用P 表示。 公式：2 2W U I R t R P =P =或=UI=(适用于纯电阻电路) 可见，一段电路上的电功率，跟这段电路两端的电压和电路中的电流成正比。用电器上通常标明它的电功率和电压，叫做用电器的额定功率和额定电压。 8． 焦耳定律（电流热效应的规律）：电流通过导体产生的热量，跟电流的平方，导体的电阻和通电的时间成正比。 公式：2Q RI t = (,,,J A s Ω) 阅读P12,13页的‘阅读与应用’的三和四

(完整版)《电工学-电子技术-下册》期末试题汇总.doc

2013 年电工学下册复习试卷《内部资料》 第九章：半导体二极管和三极管、第十章：基本放大电路 一、单项选择题 1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管 子应为（ C ） A 、正、反向电阻相等 B 、正向电阻大，反向电阻小 C、反向电阻比正向电阻大很多倍 D、正、反向电阻都等于无穷大 2．电路如题 2 图所示，设二极管为理想元件，其正向导通压降为0V ，当 U i=3V 时，则 U0的值 ( D )。 A 、不能确定 B、等于 0 C、等于 5V D 、等于 3V 题 2 图 3．半导体三极管是具有 ( B )PN 结的器件。 A、1个 B、2 个 C、3 个 D、4个 4．晶体管的主要特性是具有（ D ）。 A 、单向导电性 B 、滤波作用C、稳压作用D、电流放大作用 5．稳压管的稳压性能是利用PN 结的（D）。 A 、单向导电特性 B 、正向导电特性 C、反向截止特性 D 、反向击穿特性 6．对放大电路进行动态分析的主要任务是（C） A 、确定静态工作点Q B、确定集电结和发射结的偏置电压 C、确定电压放大倍数 A u和输入、输出电阻r i， r0 D 、确定静态工作点Q、放大倍数 A u和输入、输出电阻r i， r o 7．射极输出器电路如题7 图所示， C1、 C2足够大，对输入的交流信号u 可视作短路。则输出电压u0与输入电压u i之间的关系是 ( B )。 A、两者反相，输出电压大于输入电压 B、两者同相，输出电压小于且近似等于输入电压 C、两者相位差90°，且大小相等 D、两者同相，输出电压大于输入电压 8．在共射极放大电路中，当其他参数不变只有负载电 阻 R L增大时，电压放大倍数将 ( B ) A 、减少 B 、增大题 7 C、保持不变 D、大小不变，符号改变 9．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短 路，这种处理方法是 ( A )。 A 、正确的B、不正确的 C、耦合电容视为短路是正确的，直流电源视为短路则不正确。 D、耦合电容视为短路是不正确的，直流电源视为短路则正确。

电工学基础知识题库 题型 (1)

一、单项选择题：（在下列各题空格中填入正确答案的代码） 1、为了保障人身安全，在一般正常情况下，电气设备的安全电压规定为（）。 A、12V以下 B、24V以下 C、36V以下 D、48V以下 2、屋面避雷针接地属于（）。 A、保护接零 B、保护接地 C、工作接地 D、都不是 3、电流互感器运行时，（）。 A、接近空载状态，一次侧不准开路 B、接近空载状态，一次侧不准短路 C、接近短路状态，一次侧不准短路 D、接近短路状态，一次侧不准开路 4、对于水平排列的跌落式保险开关，在无风情况下进行停电拉闸的操作顺序是（）． A、先拉中间相，再拉边相 B、先拉边相，再拉中间相； C、按Ａ、Ｂ、Ｃ顺序拉闸。 D、随意 5、常用的室内照明电压220V是指交流电的（）。 A、瞬间值 B、最大值 C、平均值 D、有效值 6、标有"220V 40W"的灯泡，其中220V是指交流电压的( )。 A、瞬时值 B、平均值 C、有效值 D、最大值 7、手摇发电机式兆欧表在使用前，指针停留在标度尺的( ）。 A.“0”处 B.“∞”处 C.中央处 D.任意位置 8、变压器中性点接地属于（）。 A、保护接零 B、保护接地 C、工作接地 D、重复接地 9、与参考点有关的物理量是（）。 A.、电流B、电压C、电位D、任意位置 10、全压起动的电动机，其熔丝应选择电动机额定电流的（）倍？ A、1 B、1.5～2.5 C、 2 D、4～5 11、变配电系统停电拉闸的顺序是（）。 A、先停低压，后停高压 B、先停高压，后停低压； C、高低压交错拉闸 D、随意 12、下列圆裸线代号中硬铝线是（）。 A、TY B、TR C、L Y D、.LR 13、正弦交流电的有效值( )。 A、在正半周不变化，负半周变化 B、在正半周变化，负半周不变化 C、不随交流电的变化而变化 D、不能确定 14、检修线路加装临时接地线时，必须（）。 A、先装接地端，后装线路端 B、先装线路端，后装接地端 C、随便。 15、行灯安全电压为36伏，应选用（）变压器？ A、自耦式变压器 B、对耦式变压器 C、安全隔离变压器 D、以上二种都可以 16、安装螺口灯头时，应将螺纹接线端接在（）。 A、火线 B、零线 C、地线。 D、都可以 17、室外架空线路采用铝芯线时。挡距在40米以内，最小允许的截面是（）。 A、6mm2 B、10mm2 C、16mm2 18、将一段均匀的阻值为R的导线从中间对折合成一条新导线，其阻值为（）。 A、1/4 R B、1/2 R C、2 R D、4 R 19、B级绝缘材料的极限工作温度为（）。 A、90℃ B、130℃ C、120℃ D、105℃ 21、电流的方向就是（）。Ａ、负电荷定向移动的方向Ｂ、电子定向移动的方向

热工热控培训计划(知识资料)

热控专业培训计划 1.1 培训时间：6个月 1.2 课程设置： 1.2.1热工基础知识培训： 1.2.1.1热工计量基础 1.2.1.2热工测量原理 1.2.1.3常见的热工仪表简绍及其校验方法 1.2.1.4电工学、电子学的一般知识 1.2.1.5热工自动控制基础知识 1.2.1.6现场设备检修知识（执行器、电磁阀等） 1.2.2 30WM机组热工设备培训： 1.2.2.1 30MW机组理论、组成、结构及工作原理 1.2.2.2 30MW分散控制系统的特点及控制对象 1.2.2.3 30MW顺控设备及控制原理 1.2.2.4 30MW程控设备及设计原理 1.2.2.5 30MW自动控制设备的设计原理 1.2.2.6 30MW辅机系统及其它设备介绍 1.2.3 分散控制系统DCS培训（科远DCS系统） 1.2.3.1 DCS组成及网络结构 1.2.3.2 DCS硬件培训（一些常用测量模块、测量卡件及测量通道检验、模拟试验等方法）

1.2.3.3 DCS软件培训（组态软件、编程软件、画图软件、仿真软件等以及各控制柜间通讯网络交换、数据交换协议等） 1.2.3.4 DCS基本组态单元、逻辑培训，画图工具基本功能使用方法培训 1.2.4 可编程控制器PLC培训，具体设置同DCS培训 1.2.5 机组热控重要系统培训 1.2.5.1 汽机电调系统（DEH） 1.2.5.2汽机保护系统（ETS） 1.2.5.3汽轮机安全监测系统（TSI） 1.2.5.4锅炉本体保护（FSSS） 1.2.5.5厂级监控系统（SIS） 1.2.5.6重要自动控制逻辑（MCS） 1.3培训要求： 1.3.1热工基础知识： a.熟悉热工计量及测量基本原理，掌握误差及基本数模转换、电路等计算方法。 b.熟悉测量一次元件（温度、压力、流量、液位、物位、转速、振动等）的测量原理。掌握调整、检修和校验方法。 c.了解自动控制环节及参数设定。 d.掌握现场设备如变送器、执行器、电磁阀等修理知识。 e.了解一定的计算机及网络的知识及检修方法。
