道路桥梁工程技术专业教学资源库《工程测量》
授课颗粒教案首页
授课教师授课班级授课日期
模块名称角度测量模块学时18
单元名称全站仪的检验与校正单元学时 1
颗粒名称圆水准器的检验与校正授课方式演示、讲授教学目标让学生了解圆水准器的检验与校正方法
教学重点
圆水准器的检验与校正方法
与难点
教学设计利用图片和动画演示圆水准器的检验与校正方法
教学反思
9种工装夹具的设计要点有哪些？ 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 工装夹具设计一般是在零件的机械加工工艺过程制订之后按照某一工序的具体要求进行的。制订工艺过程，应充分考虑夹具实现的可能性，而设计工装夹具时,如确有必要也可以对工艺过程提出修改意见。工装夹具的设计质量的高低,应以能否稳定地保证工件的加工质量，生产效率高，成本低，排屑方便，操作安全、省力和制造、维护容易等为其衡量指标。 一、工装夹具设计的基本原则 1、满足使用过程中工件定位的稳定性和可靠性； 2、有足够的承载或夹持力度以保证工件在工装夹具上进行的加工过程； 3、满足装夹过程中简单与快速操作； 4、易损零件必须是可以快速更换的结构，条件充分时不需要使用其它工具进行； 5、满足夹具在调整或更换过程中重复定位的可靠性； 6、尽可能的避免结构复杂、成本昂贵； 7、尽可能选用标准件作为组成零件； 8、形成公司内部产品的系统化和标准化。 二、工装夹具设计基本知识 一个优良的机床夹具必须满足下列基本要求：
1、保证工件的加工精度保证加工精度的关键，首先在于正确地选定定位基准、定位方法和定位元件，必要时还需进行定位误差分析，还要注意夹具中其他零部件的结构对加工精度的影响，确保夹具能满足工件的加工精度要求。 2、提高生产效率专用夹具的复杂程度应与产能情况相适应，应尽量采用各种快速高效的装夹机构，保证操作方便，缩短辅助时间，提高生产效率。 3、工艺性能好专用夹具的结构应力求简单、合理，便于制造、装配、调整、检验、维修等。 4、使用性能好工装夹具应具备足够的强度和刚度，操作应简便、省力、安全可靠。在客观条件允许且又经济适用的前提下，应尽可能采用气动、液压等机械化夹紧装置，以减轻操作者的劳动强度。工装夹具还应排屑方便。必要时可设置排屑结构，防止切屑破坏工件的定位和损坏刀具，防止切屑的积聚带来大量的热量而引起工艺系统变形。 5、经济性好专用夹具应尽可能采用标准元件和标准结构，力求结构简单、制造容易，以降低夹具的制造成本。因此，设计时应根据订单及产能情况对夹具方案进行必要的技术经济分析，以提高夹具在生产中的经济效益。 三、工装夹具设计规范化概述 1、工装夹具设计的基本方法与步骤 设计前的准备工装夹具设计的原始资料包括以下内容： a)设计通知单，零件成品图，毛坯图和工艺路线等技术资料，了解各工序的加工技术要求，定位和夹紧方案，前工序的加工内容，毛坯情况，加工中所使用的机床、刀具、检验量具，加工余量和切削用量等； b)了解生产批量和对夹具的需用情况；
水准仪i角检验和校正方法 什么是水准仪的i角 水准仪的视准轴在垂直方向与水准轴的夹角。水准仪产生i角变化的原因： 是仪器本身的结构与外业工作条件的变化而致 仪器中的十字丝 是固定在上下的V形槽中 下面的V形槽由弹簧支撑着 上面是一个 压紧调节螺丝。由于因内部与外界环境条件的变化 如温度、湿度、 震动的变化它会产生i角微小的变化 或者 由于其它内应力的变化 而产生不同程度的变化也是不足为奇的。 在用户说明书中已明确 水准仪的i角可由用户自行调整。请参 照水准仪说明书自行调整。 现在 再扼要地介绍水准仪i角的测定办法 如图所示 将水准仪置平在二支水准标尺的中间 仪器距标尺约30米或40 米 前后大约等距离 读取标尺上的读数得到二点的高差值。搬迁仪 器至二支标尺的一内侧或外侧均可 此时 仪器至标尺的距离分别为 近距离的标尺只是几米 而远距离的标尺已是几十米。同样 测量这 二点的高差值 如果二次测得的高差相等 说明仪器i角为零。高差 不等就说明仪器存在着i角的误差。 如： 仪器在中间 读取A尺的读数a1 0962 B尺的读数b1 1062仪 器在一侧 读取A尺的读数a2 0835 B尺的读数b2 0933 h1 1062 0962 0100 h2 0933 0835 0098 h 0098 0100 2 mm 按小角公式计算i角 i Δ·ρ s = 2 mm ×206265”/ 60000mm = 41 / 6 ”= 7” i角的测定也可以按照将水准仪可以放置在二支水准标尺二外侧的方 法测定仪器的i角。道理是一样的 正确的a4值是 a4 = a1’- a2’+ a3’ 水准仪i角的允许误差 水准仪i角允许误差的概念应该说有三方面的涵义 也是三种情况下 的不同要求
《建筑工程测量》 水准仪的检验与校正 一、水准仪各轴线应满足的几何关系 根据水准测量原理，在进行水准测量时，水准仪必须提供一条水平视线，才能正确地测出两点的高差。为此，水准仪必须满足下列条件，如图2-21所示： 图2-21 微倾式水准仪轴线 （1）圆水准器轴L′L′平行于竖轴VV； （2）十字丝横丝垂直于竖轴； （3）水准管轴LL平行于视准轴CC。 二、水准仪的检校内容 仪器在出厂前都经过严格检校，上述条件均能满足，但由于仪器在长期使用和运输过程中受到震动和碰撞等原因，使上述各轴线之间的关系可能发生变化。为保证测量成果的质量，必须对水准仪进检验校正。检校的步骤如下： 1．圆水准器的检验与校正 （1）检验目的：使圆水准器轴平行于仪器的竖轴 （2）检验方法 架设仪器，转动脚螺旋使圆水准器气泡居中，此时，圆水准器轴L′L′处于垂直位置。然后将仪器绕竖轴旋转180°，如果圆水准器气泡仍然居中，则表明条件满足；若
条件不满足，则需要校正。 （ 3）校正方法 如果圆水准器轴L ′L′不平行于竖轴时，如图2-22a）所示，当圆水准器气泡居中 时，圆水准器轴处于竖直位置，而竖轴却偏离竖直方向α角，将仪器绕竖轴转180°，此时气泡偏垂直方向2α，如图2-22b）所示，校正时先拧松圆水准器下部中间的固定螺 丝，然后调整圆水准器下部的三个校正螺丝，如图2-23所示。使气泡向中心位置移动到偏离量的一半如图2-24a）所示，偏离量的另一半用三个脚螺旋调整，最终使气泡居中，如图2-24b）所示。这种检验校正需要重复数次，直到圆水准器旋转到任何位置气泡都居中为止，最后应注意拧紧固定丝。 图2-22 水准轴不平行于竖轴
检验差错事故登记和投诉处理制度 1、全体检验人员要以对体检客户高度负责的精神和严肃的法制观念，严格防止差错事故的发生。一旦发生应及时登记报告，并加强教育，及时处理。 2、由于责任心不强、不认真执行规章制度，不遵守操作规程或技术因素而引发检验错误，对体检客户未造成严重后果的，称为差错。差错按程度不同，分为一般差错和严重差错。 3、违反操作规程，导致血液等标本管在离心时破损，或工作中不慎打破，损坏标本，影响检验者。(一般差错) 4、漏做、错做一般标本的检验目的，编错试管号码，标错标本联号。(一般差错) 5、计算错误，写错报告难以挽回者。(一般差错) 6、使用未经校正或过期、变质的试剂或不按时绘制工作曲线而影响结果的准确性者。(一般差错) 7、其他不属于严重差错和事故的差错者。(一般差错) 8、因责任心不强，丢失或损坏重要标本，以致不能检验者。(严重差错) 9、重要标本漏查或做错项目，且标本已处理，需再次采取标本检验者。(严重差错) 10、无论发生一般差错、严重差错或检验事故均应由实验室及时登记，查明情况，保留标本，主动向科主任报告，不得隐瞒。要迅速采取措施，将损害控制到最小程度。(严重差错) 11、要经常进行医疗安全教育，避免差错事故的发生。要定期向公司医务部报告差错事故的登记情况。属于严重差错或医疗纠纷的更应及时报告并按公司有关规定严肃处理。(严重差错) 12、若发现因态度不好而受到投诉者，一经查实，从重处罚。(严重差错) 13、认真对待体检客户的投诉，接受客户投诉的处理程序是： 接待记录→查明原因(核对标本、查看检验结果相关记录)→耐心解释→有错赔礼→是错必纠→必要时赔偿客户损失→让投诉者满意。 14、接待医生的投诉处理程序是：接待记录→查明原因(核对标本、查看检验结果相关记录)→及时纠正→改进工作→避免同类错误。 检验科值班制度 1、值班人员必须坚守岗位，不得擅自离岗，因事确需短时间离开值班室时，务必标明去向。由于失职而造成的纠纷或差错，值班者应承担责任，要严肃处理。 2、值班人员要及时、快速、准确地进行检验并报告结果。遇有特殊重大情况，及时向医务部报告。 3、当班者应在做好检验工作的同时，做好值班室的清洁卫生工作和安全保卫工作。 4、值班人员要做好科主任安排的有关工作，做好值班记录并签名。重要问题应详细记录，并向科主任汇报。 5、下班前，做好交班工作，填写交班记录并签名。 6、值班人员不得干私活、不准玩游戏、不能留与实验室无关的人员。 7、科负责人耍检查值班工作，查看值班记录，发现问题及时解决。 8、因工作需要要求工作人员加班时、工作人员要服从安排和调动。 9、值班人员下班前要关好实验室内水、电、空调、及抽排风系统。

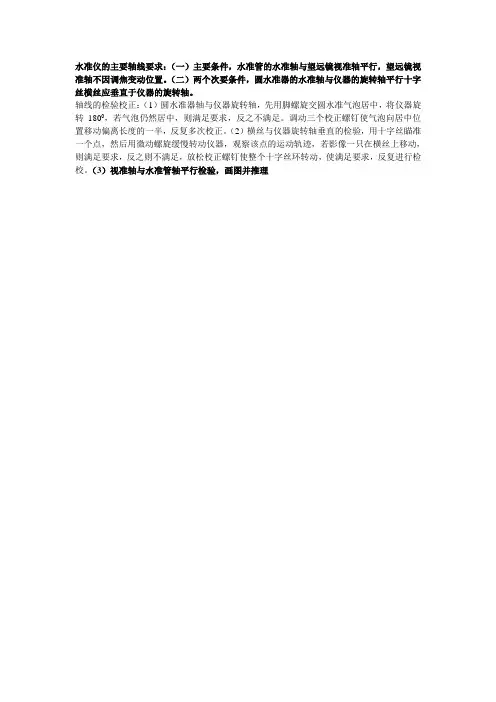

水准仪的检验和校正 在水准测量前应对水准仪进行检验校正，水准仪校正共分三步。1、圆水准器轴平行于仪器竖轴的校正方法首先使望远镜平行于一对脚螺旋，转动脚螺旋使圆气泡居中，再将望远镜旋转180度。如气泡偏离则要校正，此时气泡所在位置的校正螺丝偏高（气泡下共有三个校正螺丝），首先降低该校正螺丝，同时升高其它二个校正螺丝，使气泡退回偏离中心一半的位置，然后利用脚螺旋将气泡居中，此步骤应反复检验和校正，直至仪器转在任何方向，气泡始终居中为止。2、十字丝横丝垂直于竖轴的校正方法整平仪器，用望远镜横丝的一端，对准某一标志点A，拧紧制动螺旋，转动微动螺旋，使望远镜左右移动，检查A点是否在横丝上移动，若不在则需校正。打开十字丝分划板的护盖，松开十字丝分划板座上四个固定螺丝，轻轻地转动分划板座，使横丝水平，直至转动微动螺旋至A点始终在横丝上移动为止，然后拧紧固定螺丝，旋上十字丝分划板护盖。3、水准管轴平行于视准轴的校正方法在开阔的空地上（至少50米），固定二把水平尺A、B，将水平仪安置于二尺中间等距离处。整平仪器并旋转微倾螺旋使符合气泡居中，分别读取a1、b2点上水准尺的读数，求得高差。然后将仪器安置于B点附近（3米左右），整平仪器并使符合气泡居中后，分别读取a1、b2两尺读数，求得第二次高差，若二次高差不相等，则必须进行校正。此时转动微倾螺旋，使十字丝的横线切于A点水准尺上的A′2读数\[（A′2= a2+Δh），Δh=（a1-b1）+（b2-a2）\]处，然后松开水准器的上、下校正螺丝，至气泡符合居中为止。为了检查校正是否合格，必须在B点附近重新安置仪器，读取高差，如和第一次测得的高差相差3毫米以内，则说明已校正好。如不行再重新校正。校正时不能用力过猛，以免损坏校正螺丝。校针应用水平仪专用校针。校正好后，上下校正螺丝对水准管的支柱必须处于顶紧状态，以免水准管松动。

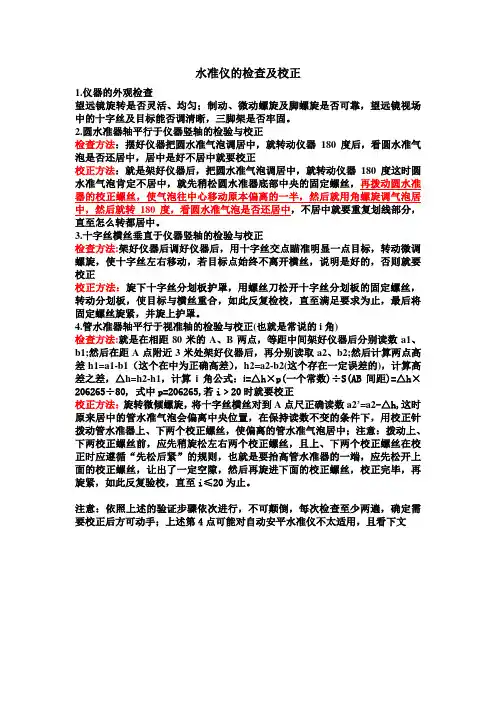

水准仪的检查及校正 1.仪器的外观检查 望远镜旋转是否灵活、均匀；制动、微动螺旋及脚螺旋是否可靠，望远镜视场中的十字丝及目标能否调清晰，三脚架是否牢固。 2.圆水准器轴平行于仪器竖轴的检验与校正 检查方法：摆好仪器把圆水准气泡调居中，就转动仪器180度后，看圆水准气泡是否还居中，居中是好不居中就要校正 校正方法：就是架好仪器后，把圆水准气泡调居中，就转动仪器180度这时圆水准气泡肯定不居中，就先稍松圆水准器底部中央的固定螺丝，再拨动圆水准器的校正螺丝，使气泡往中心移动原本偏离的一半，然后就用角螺旋调气泡居中，然后就转180度，看圆水准气泡是否还居中，不居中就要重复划线部分，直至怎么转都居中。 3.十字丝横丝垂直于仪器竖轴的检验与校正 检查方法:架好仪器后调好仪器后，用十字丝交点瞄准明显一点目标，转动微调螺旋，使十字丝左右移动，若目标点始终不离开横丝，说明是好的，否则就要校正 校正方法：旋下十字丝分划板护罩，用螺丝刀松开十字丝分划板的固定螺丝，转动分划板，使目标与横丝重合，如此反复检校，直至满足要求为止，最后将固定螺丝旋紧，并旋上护罩。 4.管水准器轴平行于视准轴的检验与校正(也就是常说的i角) 检查方法:就是在相距80米的A、B两点，等距中间架好仪器后分别读数a1、b1;然后在距A点附近3米处架好仪器后，再分别读取a2、b2;然后计算两点高差h1=a1-b1（这个在中为正确高差），h2=a2-b2(这个存在一定误差的)，计算高差之差，△h=h2-h1，计算i角公式：i=△h×p(一个常数)÷S(AB间距)=△h×206265÷80, 式中p=206265,若i﹥20时就要校正 校正方法：旋转微倾螺旋，将十字丝横丝对到A点尺正确读数a2’=a2-△h,这时原来居中的管水准气泡会偏离中央位置，在保持读数不变的条件下，用校正针拨动管水准器上、下两个校正螺丝，使偏离的管水准气泡居中；注意：拨动上、下两校正螺丝前，应先稍旋松左右两个校正螺丝，且上、下两个校正螺丝在校正时应遵循“先松后紧”的规则，也就是要抬高管水准器的一端，应先松开上面的校正螺丝，让出了一定空隙，然后再旋进下面的校正螺丝，校正完毕，再旋紧，如此反复验校，直至i≤20为止。 注意：依照上述的验证步骤依次进行，不可颠倒，每次检查至少两遍，确定需要校正后方可动手；上述第4点可能对自动安平水准仪不太适用，且看下文

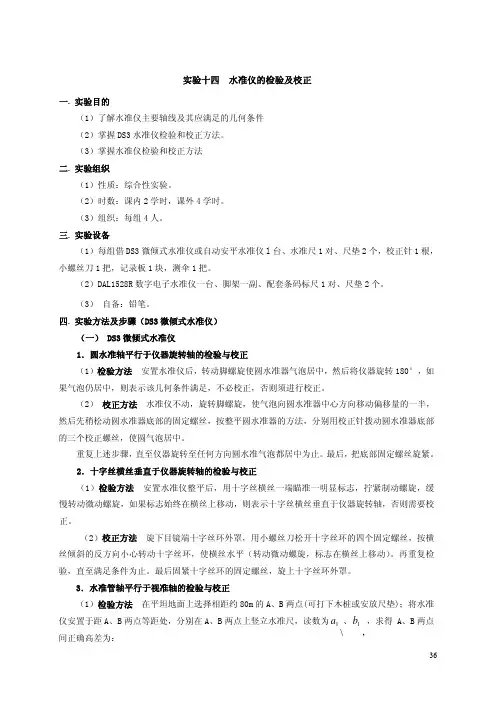

水准仪的检验与校正 一、目的 了解水准仪主要轴线间的几何关系，掌握其检验校正的方法。 二、器具 水准仪、水准尺、尺垫、校正针、记录板、(需要小螺丝刀时可向指导教师借用)。 三、内容 (1)圆水准器的检验校正——圆水准轴平行仪器竖轴检验校正。 (2)望远镜十字丝的检验校正。 (3)长水准管检验校正——水准管轴平行视准轴的检验校正。 四、步骤 1、圆水准器轴平行于仪器竖轴的检验与校正 （1）、检验 调整脚螺旋，使圆水准器气泡居中，则圆水准器轴L′L′处于竖直位置。松开制动螺旋，使仪器绕其竖轴VV旋转180°，若气泡仍然居中，则说明VV轴也处在竖直位置，L′L′与VV平行，不需校正。若旋转180°后，气泡不再居中，则说明L′L′与VV不平行， 两轴必然存在 交角δ，需要校正。 （2）、校正 校正时应先松开中间的紧固螺丝，然后根据气泡偏移方向用校正针拨动校正螺丝，使气泡向零位置移动偏离量的一半，转动脚螺旋，使圆水准器气泡居中。 校正工作一般需反复进行2～3次才能完成，直到仪器转到任一位置，圆水准器气泡均处在居中位置为止，校正完成后注意拧紧紧固螺丝。 2、十字丝横丝垂直于仪器竖轴的检验与校正 （1）、检验 用十字丝中丝的一端瞄准一目标点M，然后用微动螺旋使望远镜缓慢转动，如果M点不离开中丝，说明中丝与仪器竖轴VV垂直，不需校正。若M点偏离了中丝，则需要校正。 （2）、校正 取下十字丝分划板护盖，放松十字丝分划板座的压环螺丝，微微转动十字丝分划板座，使M点对准中丝即可。检验校正需反复进行数次，直到M点不再偏离中丝为止。最后拧紧3、 （1）、检验 在地面上选定相距约80m的A、B两点，并打入木桩或放置尺垫。安置水准仪于AB 的中点。若水准管轴LL与视准轴CC平行，仪器精平后，分别读出A、B两点水准尺的读数a、b，根据两读数就可求出两点间的正确高差h。若LL轴与CC轴不平行，也不会影响该高差值的正确性，这是因为仪器到A、B点的距离相等，在所得读数a1、b1中，因两轴不 平行所产生的偏差△是相同 的，在计算高差时可以抵消。再将仪器安置于A(或B)点附近，如距离A点约3m处，精平后又分别读得A、B点水准尺读数为a2、b′2。因仪器到A点的距离很近，两轴不平行引起的读数误差很小，可忽略不计，即认为a2为准确读数。由a2、b′2又求得两点的高差h′， h′=a2－b′2
光盘错误检测和校正 光盘、磁盘和磁带一类的数据记录媒体一样，由于盘的制作材料的性能、盘制造生产技术水平的限制、驱动器的性能以及使用不当等诸多原因，从盘上读出的数据不可能完全正确。据有关厂家的测试和统计，一片未使用过的只读光盘，某原始误码率约为3×10－4；沾有指纹的盘的误码率约为6×10－4；有伤痕的盘的误码率约为5×10－３。针对这种情况，激光盘存储器采用了功能强大的错误码检测和纠正措施。采用的具体对策归纳起来有三种： (1) 错误检测：采用CRC(Cyclic Redundancy Code)检测读出数据是否有错。 (2) 错误校正码：采用里德－索洛蒙码(Reed－Solomon Code)，简称为RS码，进行纠错。RS码被认为是性能很好的纠错码。 (3) 交叉交插里德－索洛蒙码CIRC(Cross Interleaved Reed－Solomon Code), 这个码的含义可理解为在用RS编译码前后，对数据进行交插处理和交叉处理。 对这些码的理论分析和计算有许多专著作了详尽的深入论述，对不需要开发纠错技术的读者仅需要了解错误检测和校正的一些基本概念即可。 1 .CRC错误检测原理 在纠错编码代数中，把以二进制数字表示的一个数据系列看成一个多项式。例如，二进制数字序列10101111，用多项式可以表示成： = 式中的表示代码的位置，或某个二进制数位的位置，前面的系数a i表示码的值。若a i 是一位二进制代码，则取值是0或1。称为信息代码多项式。 在模2多项式代数运算中定义的运算规则有： 例如，模2多项式的加法和减法：
从这两个例子中可以看到，对于模2运算来说，代码多项式的加法和减法运算所得的结果相同。所以在做代码多项式的减法时，可用做加法来代替做减法。 代码多项式的除法可按长除法做。例如： 如果一个k位的二进制信息代码多项式为，再增加(n－k)位的校验码，那么增加(n －k)位之后，信息代码多项式在新的数据块中就表示成，如图13-01所示。 图13-01 信息代码结构 如果用一个校验码生成多项式去除代码多项式，得到的商假定为，余 式为，则可写成
水准仪的检验和校正 水准仪校正共分三在水准测量前应对水准仪进行检验校正， 步。1、圆水准器轴平行于仪器竖轴的校正方法首先使望远镜平行于一对脚螺旋，转动脚螺旋使圆气度。如气泡偏离则要校泡居中，再将望远镜旋转180正，此时气泡所在位置的校正螺丝偏高（气泡下共有三个校正螺丝），首先降低该校正螺丝，同时升高其它二个校正螺丝，使气泡退回偏离中心一半的位置，然后利用脚螺旋将气泡居中，此步骤应反复检验和校正，直至仪器转在任何方向，气泡始终居中为止。用望整平仪器，十字丝横丝垂直于竖轴的校正方法 2、，拧紧制动螺旋，转动微动A 远镜横丝的一端，对准某一标志点若不在点是否在横丝上移动，检查A螺旋，使望远镜左右移动，松开十字丝分划板座上四则需校正。打开十字丝分划板的护盖，直至转动微动轻轻地转动分划板座，使横丝水平，个固定螺丝，旋上十然后拧紧固定螺丝，螺旋至A点始终在横丝上移动为止，字丝分划板护盖。 在开阔的空地上 3、水准管轴平行于视准轴的校正方法，将水平仪安置于二尺中BA50（至少米），固定二把水平尺、专业文档供参考，如有帮助请下载。． 间等距离处。整平仪器并旋转微倾螺旋使符合气泡居中，分别读取a1、b2点上水准尺的读数，求得高差。然后将仪器安置于B 点附近（3米左右），整平仪器并使符合气泡居中后，分别读取a1、b2两尺读数，求得第二次高差，若二次高差不相等，则必
须进行校正。此时转动微倾螺旋，使十字丝的横线切于A点水准尺上的A′2读数\[（A′2= a2+Δh），Δh=（a1-b1）+（b2-a2）\]处，然后松开水准器的上、下校正螺丝，至气泡符合居中为止。为了检查校正是否合格，必须在B点附近重新安置仪器，读取高差，如和第一次测得的高差相差3毫米以内，则说明已校正好。如不行再重新校正。校正时不能用力过猛，以免损坏校正螺丝。校针应用水平仪专用校针。校正好后，上下校正螺丝对水准管的支柱必须处于顶紧状态，以免水准管松动。 专业文档供参考，如有帮助请下载。．
1. 目的 制定本程序,确保公司生产所需之工装夹具管理有所依据。 2. 适用范围 本程序适用于公司生产所用之工装夹具管理。 3. 定义:无 4. 职责 4.1 使用部门提出工装夹具申请单并负责验收与日常管理。 4.2 工程部负责工装夹具制作与维修及客供工装夹具验收。 5. 作业程序 5.1 工装夹具制作申请 5.1.1 相关部门因生产需要在以下情形下提出工装夹具制作申请: ①新产品投产时； ②工艺更新或订单增加需扩大产能时； ③原有工装夹具损坏不可再用时。 5.1.2 需求部门填写《工装治具需求申请》,说明申请理由、用途及需要时间， 经部门经理审核后转工程部设计制作。 5.2 工装夹具设计/制作 5.2.1 工程部相关人员负责工装夹具设计,并与需求部门就设计方案达成一致, 由工程部经理批准后进行加工制作。 5.2.2 制作人员根据资料填写《材料请购单》进行工装夹具制作。 5.2.3 对于难度较大之公司无法自制工装夹具,可由需求部门提供资料,工程部 填写《工装夹具委外申请单》,经总经理核准后委外加工。 5.3 工装夹具验收 5.3.1 工装夹具制成后,工程部对其尺寸、外形进行检查，并会同生产技术人员， 品管人员进行验收鉴定。必要时，应实际应用产品加工，以检验产品加工后之规格是否符合要求。 5.3.2 验收合格之工装夹具,由工程部将其编号并在其适当位置贴标签标识后填 写《工装夹具验收报告》；如验收不合格时，应将工装夹具退回制作部门或客户重新制作或修改。
5.3.3 工装夹具编号方法: 5.4 工装夹具使用 5.4.1 使用部门领用新工装夹具时,应于《工装夹具清单》中签收,并指定专人将工装夹具分类保管。 5.4.2 作业员按规定领用工装夹具并在直属主管指导下正确操作。使用过程中， 作业员不得故意损坏工装夹具，如发现有损坏、变形等异常时，应立即停止生产并报告主管后通知工程技术人员处理。 5.4.3 每批产品加工完后,作业员应将工装夹具交直属主管检查,并协助管理人 员做好维护保养工作后置于指定地点。 5.5 工装夹具维修 5.5.1 如工装夹具出现损坏、变形不能使用或需改良时，使用部门填写《工装夹 具维护申请单》，经生产部经理核准后，将工装夹具交工程部维修或改造。 5.5.2 维修、改造后的工装夹具投入使用时，工程部会同生产部进行验收鉴定， 并将维修、改造内容记录于《工装夹具清单》。 5.6 工装夹具报废 5.6.1 如因精度降低、磨损而不能修复或无修复价值时，或因产品停产、工艺变 更及设计变更等导致原工装夹具不适用又不能转作他用时，由使用部门填写《工装夹具报废申请单》，经工程部确认并提出处理意见。 5.6.2 工程部负责处理报废之工装夹具,并回收可利用之零部件或材料,同时于 《工装夹具清单》中注销其编号、资料等内容。 6. 相关文件:无 7. 记录表单 7.1《工装夹具需求申请》 7.2《工装夹具委外申请单》
水准仪测量高程的方法和步骤 内容：理解水准测量的基本原理；掌握 DS3 型微倾式水准仪、自动安平水准仪的构造特点、水准尺和尺垫；掌握水准仪的使用及检校方法；掌握水准测量的外业实施（观测、记录和检核）及内业数据处理（高差闭合差的调整）方法；了解水准测量的注意事项、精密水准仪和电子水准仪的构造及操作方法。 重点：水准测量原理；水准测量的外业实施及内业数据处理。 难点：水准仪的检验与校正。 §2.1 高程测量（Height Measurement ）的概念 测量地面上各点高程的工作 , 称为高程测量。高程测量根据所使用的仪器和施测方法的不同，分为： （1）水准测量 (leveling) （2）三角高程测量 (trigonometric leveling) （3）气压高程测量 (air pressure leveling) （4）GPS 测量 (GPS leveling) §2.2 水准测量原理 一、基本原理 水准测量的原理是利用水准仪提供的“水平视线”，测量两点间高差，从而由已知点高程推算出未知点高程。
a ——后视读数 A ——后视点 b ——前视读数 B ——前视点 1、A 、 B 两点间高差： 2、测得两点间高差后，若已知 A 点高程，则可得B点的高程： 。 3、视线高程： 4、转点 TP(turning point) 的概念：当地面上两点的距离较远，或两点的高差太大，放置一次仪器不能测定其高差时，就需增设若干个临时传递高程的立尺点，称为转点。 二、连续水准测量 如图所示，在实际水准测量中， A 、 B 两点间高差较大或相距较远，安置一次水准仪不能测定两点之间的高差。此时有必要沿 A 、 B 的水准路线增设若干个必要的临时立尺点，即转点（用作传递高程）。根据水准测量的原理依次连续地在两个立尺中间安置水准仪来测定相邻各点间高差，求和得到 A 、 B 两点间的高差值，有： h 1 = a 1 － b 1 h 2 = a 2 － b 2 …… 则：h AB = h 1 + h 2 +…… + h n = Σ h = Σ a －Σ b
第13章错误检测和校正 光盘、磁盘和磁带一类的数据记录媒体一样，由于盘的制作材料的性能、盘制造生产技术水平的限制、驱动器的性能以及使用不当等诸多原因，从盘上读出的数据不可能完全正确。据有关厂家的测试和统计，一片未使用过的只读光盘，其原始误码率约为3×10－4；沾有指纹的盘的误码率约为6×10－4；有伤痕的盘的误码率约为5×10－３。针对这种情况，激光盘存储器采用了功能强大的错误码检测和纠正措施。采用的具体对策归纳起来有三种： (1) 错误检测：采用CRC(Cyclic Redundancy Code)检测读出数据是否有错。 (2) 错误校正码：采用里德－索洛蒙码(Reed－Solomon Code)，简称为RS 码，进行纠错。RS码被认为是性能很好的纠错码。 (3) 交叉交插里德－索洛蒙码CIRC(Cross Interleaved Reed－Solomon Code), 这个码的含义可理解为在用RS编译码前后，对数据进行交插处理和交叉处理。 对这些码的理论分析和计算有许多专著作了详尽的深入论述，对不需要开发纠错技术的读者仅需要了解错误检测和校正的一些基本概念即可。 13.1 CRC错误检测原理 在纠错编码代数中，把以二进制数字表示的一个数据系列看成一个多项式。例如，二进制数字序列10101111，用多项式可以表示成： M(x) = a 7x7 + a 6 x6 + a 5 x5 + a 4 x4 + a 3 x3 + a 2 x2 + a 1 x1 + a x0 = x7 + x6 + x5 + x4 + x3 + x2 + x1 + 1 式中的x i表示代码的位置，或某个二进制数位的位置，x i前面的系数a i表示码的值。若a i是一位二进制代码，则取值是0或1。M(x)称为信息代码多项式。 在模2多项式代数运算中定义的运算规则有： 1x i + 1x i = 0 -1x i = 1x i 例如，模2多项式的加法和减法： 从这两个例子中可以看到，对于模2运算来说，代码多项式的加法和减法运算所得的结果相同。所以在做代码多项式的减法时，可用做加法来代替做减法。
精密水准仪的检校与精度分析 文献综述 1概述 水准测量的基本原理是利用水准仪提供的一条水平视线，在两水准标尺上读数，从而求得两点间的高差，为达到高精度水准测量的要求，水准仪的视准轴与水准轴必须保持相互平行的关系。水准仪由于制造工艺水平的限制及各种外界因素的影响，使仪器的视准轴与水准轴相互平行的关系难于绝对保持，即仪器提供的水平视线不可能绝对水平，而且在仪器使用过程中，其关系还在不断地发生变化。所以水准仪的视准轴与水准轴一般既不在同一平面内，也不互相平行，而是两条空间直线，它们在垂直面上投影的交角称为i角误差，在水平面上投影的交角称为?角误差，影响水准测量的主要误差来源与i角误差，对于?角误差. 2国内外研究现状 2.1数字水准仪i角检校方法探讨 随着测绘仪器制造技术的飞速发展，数字水准仪的普及率愈来愈高。数字水准仪具有测量速度快，读数记录客观，精度高，操作简电，易于实现内外业一体化等特点，具有比光学水准仪更多的优点和技术发展空间，代表了水准仪的发展方向。数字水准仪中存在两种i角，视准轴与水准轴不平行引起的误差称为“光i角”，由经过物镜光心的水平入射光线与这条水平光线经过补偿器到CCD探测器参考点的水平视准线之间的夹角称为"电i角"，其中“光i角”影响照准及调焦，。电i 角”影响数字水准仪的读数。在实际应用中，。光i角”可以通过前、后视距相等的方法削弱其对测量结果的影响，只要不超限即可。对于“电i角”虽然数字水准仪DiNill／12能通过软件改正它引起的误差，但在测量过程中外界条件随时在变化“电i角”也随之变化。 与检验光学水准仪i角完全一样，可以在室内进行。预先调平平行光管作为基准水平线，将仪器置于可以升降的工作台上，调平仪器上的圆水准气泡，通过仪器调焦，观察仪器十字线横丝与平行光管内基准水平线是否重合。若两者有偏离，表明仪器i角存在，其i角大小视其偏离程度而定。
1、目的 规范公司工装夹具的送检、入库、领用、归还、维护保养、报废等工作流程，确保工装夹具处于受控状态，杜绝随意更改、遗失等浪费现象，更好的确保生产正常运行。 2、范围 适用于公司内部的所有工装夹具。 3、职责与权限 生控部：负责本规定的编制以及执行情况进行监督。 技术部：负责工装夹具设计和图纸工艺的制作。 品质部：负责按照技术部提供的图纸工艺对送检的夹具进行检验判定。 生产车间：负责本车间工装夹具的制作、管理、维护保养工作。 4、程序 4.1送检验收: 4.1.1生产车间将工装夹具制作完后，由生产车间开具《转移单》送检，同时提供图纸工艺。 4.1.2品质部在接收到送检的工装夹具后，应在一个工作日内，及时安排质检人员完成对送检工装夹具的检定；质检人员根据技术部提供的图纸工艺对夹具进行判定，合格则开具合格“检验单”，不合格则退给生产车间进行返修，不能返修的则报废处理。 4.2入库 4.2.1工装夹具入库前，夹具管理员应根据品质部开具的合格《检验单》，认真核对工装夹具名称、规格、数量等准确无误后，再办理签收手续入工装夹具库。 4.2.2工装夹具入库前夹具管理员应对夹具进行标识（标识一律采用钢印），并建立工装夹具档案及时上账更新电子台帐，台帐内容应包括：名称、标识代号、规格、价值、投入使用日期、损坏报废日期等。 4.2.3钢印标识编制格式：“班组名称简写+分类代号+序号”，例如YM（硬面）-W（外圆）-001（序号）。 4.3领用与归还 4.3.1工装夹具统一由车间品管员办理领用归还手续，并在使用台帐上进行登记，操作员不允许直接到工装夹具库领用。 4.3.2品管员根据生产任务提前将生产所需工装夹具领出来放到车间在线工装夹具存放区 的货架上，在生产任务完成后督促操作员做好清洁、打油防锈工作并及时归还给工装夹具库。 4.3.3夹具管理员在接到车间品管员归还的工装夹具后，需进行检查确定是否进行清洁、有无损伤、标识是否清晰，再进行打油防锈处理后入库摆放在指定位置。 4.3.4生产常用工装夹具车间可以办理长期领用，但夹具管理员必须每月进行一次盘点、检查维护保养等情况。 4.4维护保养 4.4.1规定夹具管理员每半个月需对库内不经常使用的工装夹具进行一次清洗、打油防锈处理，在线用的工装夹具的维护保养由车间负责进行，由夹具管理员负责督促。 4.4.2夹具管理员根据夹具的使用频率、磨损情况，编制《工装夹具检修计划》，交车间主管进行审批后进行安排检修，夹具检修计划必须100%覆盖在线用的工装夹具；检修后由夹具管理员送品质部进行检验，检修合格后入库。 4.4.3操作员使用前须对夹具进行检查确认，看夹具各部位是否完好，如果发现异常应立即通知车间主管进行处理；同时使用后认真做好清洁、防锈工作。 4.4.3夹具管理员每年年底对本部门内部的所有工装夹具进行一次盘点、清理。 4.5报废
根据水准测量的原理，水准仪必须能提供一条水平视线，才能正确地测出两点间的高差，从而由已知点高程推求未知点高程。水准仪出厂时各轴线间所具有的几何关系是经过严格检校的，确保仪器能提供一条水平视线，使仪器处于正常状态；但由于仪器在长期使用和运输过程中受到震动等原因，各轴线间之间的关系发生变化，使仪器处于非正常使用状态；因此，为了确保仪器观测数据的准确，我国现行建筑法规规定，仪器首次使用之前以及仪器首次进入施工现场之前必须进行检定，两次检定时间间隔不能超过国家规定的强制检定周期。水准仪的强制检定周期为一年。 【背景资料：国家测绘局《测绘计量管理暂行办法》国测国字…1996?24号第十三条规定，“测绘计量器具（用于直接或间接传递量值的测绘工作用仪器、仪表和器具），必须经周期检定合格，才能用于测绘生产。未经检定、检定不合格或超过检定周期的测绘计量器具，不得使用”。“在测绘计量器具检定周期内，可由使用者依据仪器使用状况自行检校”。“教学示范用测绘计量器具可以免检，但须向省级测绘主管部门登记，并不得用于测绘生产。” “检验、校正”与”检定”的区别：“检验、校正”是指使用者对仪器的检查，发现问题进行校正使之满足应有的技术要求；“检定”是指由国家法定检测部门对计量器具的检验和校正，并对合格仪器发放检定合格证明文件等。】 下面我们介绍水准仪的检验、校正方法。 水准仪检验就是查明仪器各轴线是否满足应有的几何条件，只有这样水准仪才能真正提供一条水平视线，正确地测定两点间的高差。如果不满足几何条件，且超出规定的范围，则应进行仪器校正，所以校正的目的是使仪器各轴线满足应有的几何条件。此外，水准仪还设置了一个便于操作的圆水准器，利用它使水准仪初步安平。水准仪的主要轴线见图1。 一、水准仪应满足的条件 1、两个主要条件：一是水 准管的水准轴应与望远镜的视 准轴平行(微倾式水准仪)／水 平视线与望远镜的视准轴平行 (自动安平水准仪DSZ)；二是望 远镜的视准轴不因调焦而变动 位置。图 1
工装夹具检验规范 1.目的 对于来自内外的模具/工装夹具以及总成后的模具按要求进行检验。以确保投入使用的模具/工装夹具能满足预期的要求。 2.范围 适用于所有模具，钻模及工装夹具/辅具/工位器具等工艺装备。 对于维修后或长期（3个月以上）闲置的工装模具再次使用前，需要进行检查和确认。 对于常用重要部位及非本厂配合安装部位（如：配机面、底脚等安装尺寸）工模夹具、钻模需3个月检查一次；其余非重要部位及本厂配合安装部位的工模夹具、钻模需半年检查一次。 3.定义 让步：对使用或放行不符合规定要求的产品的许可。 4.职责 4.1技术部门提供相关图纸及要求。 4.2质量管理部为工模夹具检验的责任部门，并做出最终结论。 4.3采购部，对外委采购的提出技术要求，并按要求与供方签订技术保证协议。 4.4生产部组织试模试产，由质量管理部对所生产产品进行判定，作出最终结论。 5.自制模具/工装治具检验 工装治具/模具完工后由制作部门自检；若自检不合格的重新返工；合格的通知质量管理部门和生产部门进行检验及试产。 6.检验作业方法 检验项目：1.工模治具的外观，图纸要求尺寸，角度，平面度等 2.配合尺寸，试产后产品的公差尺寸。 3.所提要求或者技术协议中提及的要求。 7. 让步接收 属下述情况，不满足规定要求但不影响性能的，可让步接收。 1.部件尺寸超差，但实配后符合要求的（只适用本厂内部安装尺寸）。 2.经重新加工或者修补后，能达到要求的。 3.有缺陷但与客户沟通后能接受的。或者可内部降级使用的。 8. 免检 要求不高且工艺能完全保证的、现有资源不能检测的经质量管理部和技术部主管签字同意后免于检查。 9.紧急放行 生产急需，来不及进行检查，且本道工序不合格品不影响下道工序加工（并且不影响产品质量），才能紧急放行。 编制：审核：批准：
前言 本流程依据CD/QM-2009《质量手册》和ISO/TS16949：2009《质量管理体系汽车生产件及相关维修零件组织应用ISO9001-2009的特别要求》。 本流程由晋江市成达齿轮有限公司提出。 本流程由晋江市成达齿轮有限公司生产技术部归口。 本流程起草单位：晋江市成达齿轮有限公司生产技术部。 5 4 3 2 1 √ 序号制 定 修 订 确 认 更 改 通知单 编号 编制 或更改 日期审核日期批准日期编制方式晋江市成达齿轮有限公司履历 1. 目的 1.1 有计划地对工装夹具的设计、制造、保管、使用、鉴定及维护进行全过 程的控制，确保工装夹具处于良好的使用状态，以保证产品质量，特制 定本流程。 2. 适用范围 2.1适用于本公司产品开发及正常生产所需的工装夹具。 3. 职责 3.1 技术项目组：负责工装夹具的设计、组织评审。 3.2生产技术部：是工装夹具的归口单位，负责制造、维修、验收及管理， 并建立台账，安全保管。 3.3质量管理部：工装鉴定负责工装夹具的验收及周期鉴定。 3.4 生产车间：负责工装夹具的使用、日常维护和临时保管。
3.5 采购部：负责委外工装夹具的采购。 3.6 财务部：负责工装资产的管理、盘点。 3.7工装组：负责工装安全库存表的制定。 4. 流程 4.1 工装设计 4.1.1 技术项目组根据新产品开发及生产的需要，提出工艺装备清单和技 术要求，组织工艺装备的设计工作。需委外设计加工的工装，技术开 发部提供产品接口信息及技术要求。 ，组织相关人员对工装可行性进行评审，经工装工程师会签，交总工程师 批准。 ，发放、更改、换版、管理具体按照《文件和资料控制程序》相关条款执 行。 4.2 制造 4.2.1 自制的工艺装备由工装工程师根据技术图纸、生产制造计划、工装 制造周期、安全库存编制工装制造计划。每月5日前下发生产部相关领 导。 4.2.4 工艺装备加工完成后，由制造部门填写“工艺装备检验通知单”，连 同工装一起交工装鉴定站进行验证。 4.3 委外制造 ，由技术项目组填写“工艺装备委外设计、制造／修理申请单”，报主管 副总经理批准，由采购部选择、确定合适的制造商，项目工程师评审， 应充分考虑对方设计和机械加工能力，关键的工艺装备委外加工需同制 造商签定《工艺装备验收技术协议》，并跟踪其设计、制造、检测的质

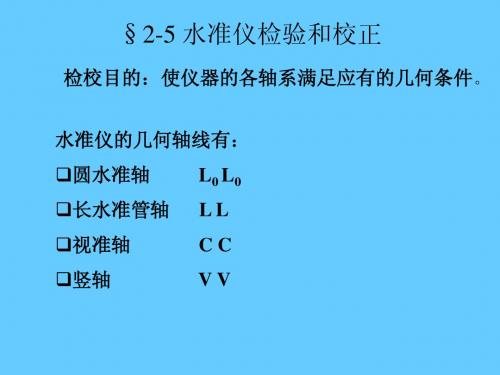

§2.3普通水准仪的检验与校正 一．水准仪轴线的几何关系 水准仪轴线应满足的几何条件是： 1．水准管轴LL//视准轴CC 2．圆水准轴L’L’//竖轴VV 3．横丝要水平（即：⊥竖轴VV） 如下图所示： 二．水准仪的检验与校正 （一）圆水准器的检验与校正 1．检验：气泡居中后，再将仪器绕竖轴旋转180°，看气泡是否居中。 2.校正：用脚螺旋使气泡向中央移动一半, 再用拨针拨动三个“校正螺旋”， 使气泡居中。 （二）十字丝横丝的检验与校正 1．检验：（见图） 整平后，用横丝的一端对准一固定点P，转动微动螺旋，看P点是否沿着横丝移动。 2．校正：旋下目镜处的十字丝环外罩，转动左右2个“校正螺丝”。（三）水准管轴平行于视准轴（i角）的检验与校正 1．检验： （1）平坦地上选A、B两点，约50m。 （2）在中点C架仪，读取a1、b1，得h1=a1-b1
（3）在距B 点约2~3m 处架仪，读取a 2、b 2，得h 2=a 2-b 2 （4）若h 2≠h 1 ,则水准管轴不平行于视准轴，有i 角。 因为①h1为正确高差②b2的误差可忽略不计，故有： ρ''?-=''AB D h h i 12 对于S 3水准仪，若i 角大于02''时，需校正。 2．校正 方法有二种： (1) 校正水准管 旋转微倾螺旋，使十字丝横丝对准(a 2’=h 1+b 2)，拨动水准管“校正螺丝”， 使水准管气泡居中。 （2）校正十字丝——可用于自动安平水准仪 保持水准管气泡居中，拨动十字丝上下两个“校正螺丝”，使横丝对准a 2’。 §2.4自动安平、精密、电子水准仪简介 一． 自动安平水准仪(compensator level) 1．原理——与普通水准仪相比，在望远镜的光路上加了一个补偿器。 2．使用——粗平后，望远镜内观察警告指示窗若全部呈绿色，方可读数；最好状态是指示窗的三角形尖顶与横指标线平齐。 3．检校——与精通水准仪相比，要增加一项补偿器的检验，即：转动脚螺旋，
水准仪的检验与校正实验 一、目的与要求 1) 熟悉微倾式水准仪各主要轴线之间应满足的几何条件。 2) 熟悉水准仪检验与校正的原理与操作方法。 二、准备工作 1) 场地布置 选一长约80m 且较平坦的场地，各组仪器安置于场地中央。 2) 仪器和工具 DS3微倾式水准仪1台(含三脚架)，水准尺2把，fx-5800P 计算器1台，小螺丝刀1把，校正针1根，记录板1块，测伞1把。 三、人员组织 每组4人，分工为：观测及检校1人，记录计算1 人，立尺2人。 四、实验步骤 1) 圆水准器轴L'L'∥竖轴VV 的检验和校正 ①检验：转动脚螺旋使圆水准器气泡居中，将仪器绕竖轴旋转180°后，若气泡仍居中，说明此条件满足，否则需要校正。 ②校正：先稍松圆水准器底部中央的固定螺丝[见图2-21(b)]，再拨动圆水准器的校正螺丝，使气泡返回偏离量的一半；然后转动脚螺旋使气泡居中。如此反复检校，直到圆水准器转到任何位置时，气泡都在分划圆内为止，最后旋紧固定螺丝。 2) 十字丝横丝⊥竖轴VV 的检验与校正 ①检验：用十字丝交点瞄准一明显点状目标，转动微动螺旋，若目标点始终不离开横丝，说明此条件满足，否则需要校正[见图2-23(b)]。 ②校正：旋下十字丝分划板护罩，用螺丝刀松开十字丝分划板的固定螺丝，转动分划板，使目标点与横丝重合。如此反复检校，直至满足要求为止。最后旋紧固定螺丝，并旋上护罩[见图2-23(f)]。 3) 管水准器轴LL ∥视准轴CC 的检验与校正 ①检验：如图2-24所示，在地面上选定相距80m 的A ，B 两点，放置尺垫并竖立水准尺。先在距A ，B 点等距离处安置水准仪，分别读取A ，B 两点水准尺的读数为a 1，b 1 ，求得正确高差h AB = a 1－b 1；再在A 点附近2~3m 处安置水准仪，分别读取A ，B 两点水准尺读数为a 2，b 2，求得高差为h'AB = a 2－b 2，两次设站观测的高差之差为Δh =h'AB －h AB ，i 角的计算公式为 h h S h i AB ??≈''?=''?= ''257880 ρρ 式中，ρ"=206 265，i ＞20″时需要校正。 ②校正：旋转微倾螺旋，将横丝对准A 点标尺的正确读数为a'2= a 2－Δh ，这时原来已居中的管水准气泡会偏离中央位置。在保持读数不变的条件下，用校正针拨动管水准器上、下两个校正螺丝，使偏离的气泡居中。 拨动上、下两个校正螺丝前，应先稍微旋松左右两个校正螺丝，且上、下两个校正螺丝在校正时应遵循“先松后紧”的规则[见图2-23(f)]。例如，要抬高管水准器的一端，应先松开上面的校正螺丝，让出一定的空隙，然后再旋进下面的校正螺丝。校正完毕，再旋紧。如此反复检校，直到i ≤20″为止。
*作者：座殿角* 作品编号48877446331144215458 创作日期：2020年12月20日 实用文库汇编之水准仪i角检验和校正方法 什么是水准仪的i角水准仪的视准轴在垂直方向与水准轴的夹角。 水准仪产生i角变化的原因： 是仪器本身的结构与外业工作条件的变化而致仪器中的十字丝 是固定在上下的V形槽中下面的V形槽由弹簧支撑着上面是一个 压紧调节螺丝。由于因内部与外界环境条件的变化如温度、湿度、 震动的变化它会产生i角微小的变化或者由于其它内应力的变化而产生不同程度的变化也是不足为奇的。 在用户说明书中已明确水准仪的i角可由用户自行调整。请参 照水准仪说明书自行调整。 现在再扼要地介绍水准仪i角的测定办法如图所示 将水准仪置平在二支水准标尺的中间仪器距标尺约30米或40 米前后大约等距离读取标尺上的读数得到二点的高差值。搬迁仪 器至二支标尺的一内侧或外侧均可此时仪器至标尺的距离分别为
近距离的标尺只是几米而远距离的标尺已是几十米。同样测量这 二点的高差值如果二次测得的高差相等说明仪器i角为零。高差不等就说明仪器存在着i角的误差。 如： 仪器在中间读取A尺的读数a10962B尺的读数b11062仪 器在一侧读取A尺的读数a20835B尺的读数b20933 h1106209620100 h2093308350098 h00980100 2 mm 按小角公式计算i角 iΔ·ρs = 2 mm ×206265”/ 60000mm = 41 / 6 ”= 7” i角的测定也可以按照将水准仪可以放置在二支水准标尺二外侧的方法测定仪器的i角。道理是一样的正确的a4值是 a4 = a1’- a2’+ a3’ 水准仪i角的允许误差 水准仪i角允许误差的概念应该说有三方面的涵义也是三种情况下的不同要求 1. 出厂时工厂调校的允许误差、 2. 用户调校时的允许误差、 3. 测量等级或规定所要求的允许误差。 如徕卡NA2 i角的允许误差 出厂调校为±8” 用户调校为±20”但是 根据我国国家水准测量规范和工程测量规范的要求用于一、二等水 准测量的水准仪仪器的i角不应超过15”用于三、四等水准测量的仪器仪器的i角不应超过20”。 所以在用徕卡水准仪NA2加GPM3测微分划板进行一、二等水准测 量时仪器的i角必须调校至15”以内在进行三等以下水准测量时仪器的i角应在20”以内。 改正水准仪i角的方法就是转动V形槽上面螺丝钉的位置旋进或旋出。仪器处在不同的位置请注意加减符号。 朋友们仪器经过长途运输、仪器经过长期作业、仪器操作环境
