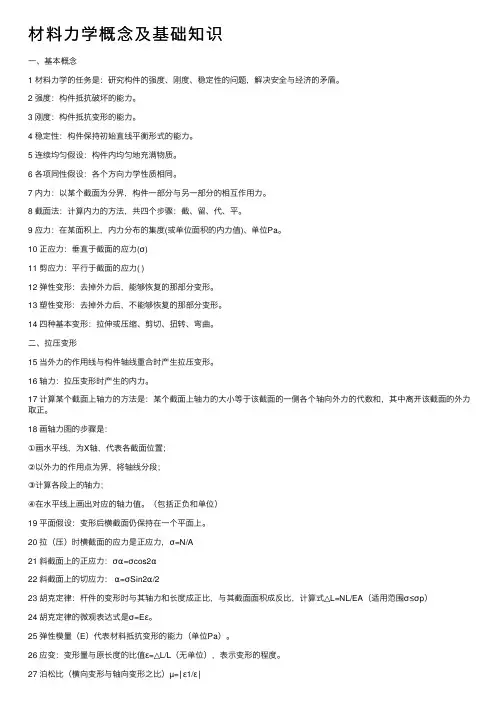

一、基本概念
1 材料力学的任务是：研究构件的强度、刚度、稳定性的问题，解决安全与经济的矛盾。
2 强度：构件抵抗破坏的能力。
3 刚度：构件抵抗变形的能力。
4 稳定性：构件保持初始直线平衡形式的能力。
5 连续均匀假设：构件内均匀地充满物质。
6 各项同性假设：各个方向力学性质相同。
7 内力：以某个截面为分界，构件一部分与另一部分的相互作用力。
8 截面法：计算内力的方法，共四个步骤：截、留、代、平。
9 应力：在某面积上，内力分布的集度(或单位面积的内力值)、单位Pa。
10 正应力：垂直于截面的应力(σ)
11 剪应力：平行于截面的应力( )
12 弹性变形：去掉外力后，能够恢复的那部分变形。
13 塑性变形：去掉外力后，不能够恢复的那部分变形。
14 四种基本变形：拉伸或压缩、剪切、扭转、弯曲。
二、拉压变形
15 当外力的作用线与构件轴线重合时产生拉压变形。
16 轴力：拉压变形时产生的内力。
17 计算某个截面上轴力的方法是：某个截面上轴力的大小等于该截面的一侧各个轴向外力的代数和，其中离开该截面的外力取正。
18 画轴力图的步骤是：
①画水平线，为X轴，代表各截面位置；
②以外力的作用点为界，将轴线分段；
③计算各段上的轴力；
④在水平线上画出对应的轴力值。（包括正负和单位）
19 平面假设：变形后横截面仍保持在一个平面上。
20 拉（压）时横截面的应力是正应力，σ=N/A
21 斜截面上的正应力：σα=σcos2α
22 斜截面上的切应力： α=σSin2α/2
23 胡克定律：杆件的变形时与其轴力和长度成正比，与其截面面积成反比，计算式△L=NL/EA（适用范围σ≤σp）
24 胡克定律的微观表达式是σ=Eε。
25 弹性模量（E）代表材料抵抗变形的能力（单位Pa）。
26 应变：变形量与原长度的比值ε=△L/L（无单位），表示变形的程度。
27 泊松比（横向变形与轴向变形之比）μ=∣ε1/ε∣
28 钢（塑）材拉伸试验的四个过程：比例阶段、屈服阶段、强化阶段、劲缩阶段。
29 比例极限σp ：比例阶段的最大应力值。
30 屈服极限σs ：屈服阶段的最小应力值。
31 强化极限σb ：断裂前能承担的最大应力值。
32 脆、塑材料的比较：
①脆材无塑性变形，抗压不抗拉；塑材抗拉也抗压。
②脆材对应力的集中的反应敏感，塑材不敏感。。
33 应力集中：在形状变化处，应力特别大的现象。
34 延伸率：拉断后，变形量与原长的比值(δ=△L1/L，≥5%为塑材)
35 冷作硬化：进入强化阶段后，卸载再重新加载，比例极限增大的现象。
38 极限应力σjx：失去承载能力时的应力
39 许用应力〔σ〕:保证安全允许达到的最大应力。
42 计算思路：外力内力应力。
43 超静定问题：未知力多于平衡方程个数的问题（用平衡方程不能或不能全部计算出构件的外力）。
44 计算超静定问题：除平衡方程以外，更需依据变形实际建立补充方程。
45 剪力：平行于截面的内力（Q），该截面称作剪切面。
46 单剪：每个钉有一个剪切面。双剪：每个钉有两个剪切面。
48 挤压力：两构件相互接触面所承受的压力。
三、扭转
1 外力偶矩的矢量方向与杆件的轴线重合时杆件发生（扭转）变形。杆件的两个相邻截面发生绕轴线的相对转动。
2 传动轴所传递的功P(kw)，转速n(r/min),则此外力偶矩为Me=9.549P/n(N*m)。
3 扭转变形时，杆件横截面上的内力称扭矩。表示各截面上扭矩大小的图形，称作扭矩图。
4 两正交线之间的直角的改变量（ ），称为剪应变。表示剪切变形的严重程度。
5 剪切胡克定律τ=G ，式中G称为材料剪切弹性模量。
6 薄壁扭转构件横截面上某点的剪应力 n δ，式中 为圆形横截面包围的面积，δ为该点处的壁厚。
7 Ip=∫Aρ2dA称为截面的极惯性矩。
四、弯曲应力：
1 梁弯曲时，作用线与横截面平行的内力，称为剪力。数值上等于该截面之左侧或右侧梁上各个横向外力的代数和，绕截面顺转的力为正。
2 梁弯曲时，作用面垂直于轴线的内力偶矩，称为弯矩。数值上等于该截面之左侧或右侧梁上各个外力（包括力偶）对截面力矩的代数和，使截面处产生凹变形的力矩为正。
3 无均布载荷梁段，剪力为水平直线。
无剪力（零）的梁段，弯矩为水平直线。
在集中力作用的截面，剪力图上发生转折，在集中力偶作用的截面，弯矩图上发生跃变。
在剪力为零的截面，弯矩有极大值。最大弯矩发生在Q=0 ，集中力偶两侧、悬臂梁根部和集中力的截面上。
Iz=∫Ay2dA称为截面的轴惯性矩。式中y是微面积dA到中性轴的距离。
中性轴通过截面的形心，是拉压区的分界线。
五、弯曲时的位移
1 挠度是梁弯曲时横截面的形心在垂直于梁轴线方向的位移。
2 转角是梁变形时横截面绕其中性轴旋转的角度。
六、超静定问题
1 使用静力平衡方程不能求出结构或构件全部约束力或内力的问题。
2 多余约束力
解除维持构件平衡的多余约束后，以力代替该约束对构件的作用力。
变形协调方程
多余约束力与基本力共同作用的变形满足梁的约束条件。
七、应力状态和强度理论
1 应力状态：
受力构件内部一点处不同方位截面应力的集合。
单元体：围绕构件内一点处边长为无穷小的立方体。
主平面：单元体上剪力为零的截面
4 截面核心：压力作用线通过此区域，受压杆横截面上无拉应力。
5 弯矩扭合构件选用空心圆形截面比较合理。
九、压杆稳定
1 稳定性：受压杆件保持原有直线平衡形式的能力。
2 临界力Pcr：受压杆件能保持稳定的最大压力。
9 提高稳定措施：①环形截面；②减小长度；③固定牢固。
冷拉是在常温条件下，以超过原来钢筋屈服点强度的拉应力，强行拉伸钢筋，使钢筋产生塑性变形以达到提高钢筋屈服点强度和节约钢材为目的。
冷拔-是材料的一种加工工艺，对于金属材料，冷拔指的是为了达到一定的形状和一定的力学性能，而在材料处于常温的条件下进行拉拔。冷拔的产品较之于热成型有：尺寸精度高和表面光洁度好的优点。第一章绪论

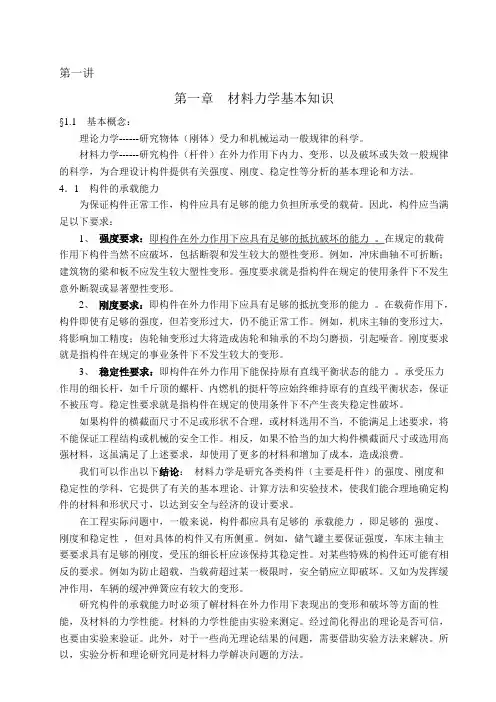

§1.1 材料力学的任务
二、基本概念
1、构件：工程结构或机械的每一组成部分。（例如：行车结构中的横梁、吊索等）
材料力学—研究变形体，研究力与变形的关系。
2、变形：在外力作用下，固体内各点相对位置的改变。(宏观上看就是物体尺寸
和形状的改变）
弹性变形—随外力解除而消失
塑性变形(残余变形)—外力解除后不能消失
刚度：在载荷作用下，构件抵抗变形的能力
3、内力：构件内由于发生变形而产生的相互作用力。（内力随外力的增大而增大）
强度：在载荷作用下，构件抵抗破坏的能力。
4、稳定性：在载荷作用下，构件保持原有平衡状态的能力。
强度、刚度、稳定性是衡量构件承载能力的三个方面，材料力学就是研究构件承
载能力的一门科学。
三、材料力学的任务
材料力学的任务就是在满足强度、刚度和稳定性的要求下，为设计既经济又安全
的构件，提供必要的理论基础和计算方法
研究构件的强度、刚度和稳定性,还需要了解材料的力学性能。因此在进行理论分
析的基础上，实验研究是完成材料力学的任务所必需的途径和手段。
四、材料力学的研究对象
构件的分类：杆件、板壳*、块体*
材料力学主要研究杆件﹜直杆——轴线为直线的杆曲杆——轴线为曲线的
杆
等截面杆——横截面的大小形状不变的杆变截面杆——横截面的大小或形状
变化的杆
等截面直杆——等直杆
§1.2 变形固体的基本假设
在外力作用下，一切固体都将发生变形，故称为变形固体。在材料力学中，对变
形固体作如下假设：
1、连续性假设：认为整个物体体积内毫无空隙地充满物质
灰口铸铁的显微组织球墨铸铁的显微组织
2、均匀性假设：认为物体内的任何部分，其力学性能相同
普通钢材的显微组织优质钢材的显微组织
3、各向同性假设：认为在物体内各个不同方向的力学性能相同
（沿不同方向力学性能不同的材料称为各向异性材料。如木材、胶合板、纤维增
强材料等）
4、小变形与线弹性范围：认为构件的变形极其微小，比构件本身尺寸要小得多。
如右图，δ远小于构件的最小尺寸，所以通过节点平衡求各杆内力时，把支架的
变形略去不计。计算得到很大的简化。
§1.3 外力及其分类
外力：来自构件外部的力（载荷、约束反力）
按外力作用的方式分类
体积力：连续分布于物体内部各点的力。如重力和惯性力
表面力：
分布力：连续分布于物体表面上的力。如油缸内壁的压力，水坝受到的水压力等
均为分布力
集中力：若外力作用面积远小于物体表面的尺寸，可作为作用于一点的集中力。
按外力与时间的关系分类
静载：载荷缓慢地由零增加到某一定值后，就保持不变或变动很不显著，称为静
载
动载：载荷随时间而变化。如交变载荷和冲击载荷
§1.4 内力、截面法和应力的概念
内力：外力作用引起构件内部的附加相互作用力。
求内力的方法—截面法
(1)假想沿m-m横截面将杆切开(2)留下左半段或右半段(3)将弃去部分对留
下部分的作用用内力代替(4)对留下部分写平衡方程，求出内力的值。
§1.4 内力、截面法和应力的概念
为了表示内力在一点处的强度，引入内力集度,即应力的概念。
§1.5 变形与应变
1.位移：MM' 刚性位移；变形位移。
2.变形：物体内任意两点的相对位置发生变
化。
取一微正六面体
两种基本变形：
线变形——线段长度的变化角变形——线段间夹角的变化
3.应变
正应变（线应变）
x方向的平均应变：切应变（角应变）
杆件的基本变形：拉伸（压缩）、剪切、扭转、弯曲
第二章拉伸、压缩与剪切(1)
§2.1 轴向拉伸与压缩的概念和实例
受力特点与变形特点：作用在杆件上的外力合力的作用线与杆件轴线重合，杆件
变形是沿轴线方向的伸长或缩短。
§2.2 轴向拉伸或压缩时横截面上的内力和应力
2、轴力：截面上的内力
由于外力的作用线与杆件的轴线重合，内力的作用线也与杆件的轴线重合。所以
称为轴力。
4、轴力图：轴力沿杆件轴线的变化
杆件的强度不仅与轴力有关，还与横截面面积有关。必须用应力来比较和判断杆
件的强度。
在拉（压）杆的横截面上，与轴力FN对应的应力是正应力。根据连续性假设，
横截面上到处都存在着内力。
观察变形：
平面假设—变形前原为平面的横截面，变形后仍保持为平面且仍垂直于轴线。
从平面假设可以判断：
（1）所有纵向纤维伸长相等（2）因材料均匀，故各纤维受力相等
（3）内力均匀分布，各点正应力相等，为常量
§2.3 直杆轴向拉伸或压缩时斜截面上的应力
实验表明：拉（压）杆的破坏并不总是沿横截面发生，有时却是沿斜截面发生的
§2.4 材料拉伸时的力学性能
一试件和实验条件：常温、静载
二低碳钢的拉伸
明显的四个阶段
1、弹性阶段ob
2、屈服阶段bc（失去抵抗变形的能力）
3、强化阶段ce（恢
复抵抗变形的能力）
4、局部径缩阶段ef
两个塑性指标: 断后伸长率断面收缩率
δ＞5%为塑性材料δ＜5%为脆性材料
低碳钢的S≈20-30% ψ≈60%为塑性材料
三卸载定律及冷作硬化
1、弹性范围内卸载、再加载
2、过弹性范围卸载、再加载
材料在卸载过程中应力和应变是线性关系，这就是卸载定律。
材料的比例极限增高，延伸率降低，称之为冷作硬化或加工硬化。
四其它材料拉伸时的力学性质
对于没有明显屈服阶段的塑性材料，用名义屈服极限σp0.2来表示。
对于脆性材料（铸铁），拉伸时的应力应变曲线为微弯的曲线，没有屈服和径缩
现象，试件突然拉断。断后伸长率约为0.5%。为典型的脆性材料。
拉伸与压缩在屈服阶段以前完全相同
三脆性材料（铸铁）的压缩
脆性材料的抗拉与抗压性质不完全相同
压缩时的强度极限远大于拉伸时的强度极限
一、安全因数和许用应力
变形特点：位于两力之间的截面发生相对错动。
切应力强度条件：[τ]许用切应力，常由实验方法确定
第三章扭转
§3.1 扭转的概念和实例
扭转受力特点及变形特点: 杆件受到大小相等,方向相反且作用平面垂直于杆件
轴线的力偶作用, 杆件的横截面绕轴线产生相对转动。
1.材料力学就是研究构件强度、刚度、稳定性理论
2.变形性质分为弹性变形、塑性变形
3.研究内力的方法是截面法
4.表示内力密集的程度是应力
5.基本变形有：轴向拉伸或压缩、剪切、扭转、弯曲
6轴力图是表示轴力与横截面积关系
7.平面假设是受轴向拉伸的杆件，变形后横截面积仍保持不变为平面，两平面相
对位移了一段距离
8.应力集中是会在其局部应力骤然增大的现象
9低碳钢的四个表现阶段弹性阶段、屈服阶段、强化阶段、局部变形阶段
10.代表材料强度性能的主要指标是屈服强度和抗拉强度
11塑性指标主要是伸长率和断面收缩率
12.5
≥
δ%为塑性材料%
5
<
δ为脆性材料
13连接杆主要有铆钉链接、螺栓链接、焊接、键连接、销轴链接
14剪切计算主要有安全计算、加工计算、运算安全计算
15焊接的对焊接和搭焊接两种，其中对焊接有对接、V型、
X型
16按照强度条件设计的构件尺寸取大值，许应用荷载取小值，
17切应力互等原理是在单元体互相垂直的平面上，垂直于两面交线的切应力数值
相等，其方向均指向或背离该交线，
18脆性材料的抗拉能力低于其抗剪能力，塑性材料的抗剪能力则低于抗拉能力
19纯弯曲是指梁横截面上只有弯矩无剪力的弯曲
20横力弯曲指的是梁横截面上既有弯矩又有剪力的弯曲变形
21材料力学的基本假设连续性假设、均匀性假设、各向同性假设
1、（中）材料的三个弹性常数是什么？它们有何关系？ 材料的三个弹性常数是弹性模量E，剪切弹性模量G和泊松比μ，它们的关系是G=E/2(1+μ)。 2、何谓挠度、转角？ 挠度：横截面形心在垂直于梁轴线方向上的线位移。 转角：横截面绕其中性轴旋转的角位移。 3、强度理论分哪两类？最大应切力理论属于哪一类强度理论？ Ⅰ.研究脆性断裂力学因素的第一类强度理论，其中包括最大拉应力理论和最大伸长线应变理论；Ⅱ. 研究塑性屈服力学因素的第二类强度理论，其中包括最大切应力理论和形状改变能密度理论。 4、何谓变形固体？在材料力学中对变形固体有哪些基本假设？ 在外力作用下，会产生变形的固体材料称为变形固体。 变形固体有多种多样，其组成和性质是复杂的。对于用变形固体材料做成的构件进行强度、刚度和稳定性计算时，为了使问题得到简化，常略去一些次要的性质，而保留其主要性质。根据其主要的性质对变形固体材料作出下列假设。1.均匀连续假设。2.各向同性假设。3.小变形假设。 5、为了保证机器或结构物正常地工作，每个构件都有哪些性能要求？ 强度要求、刚度要求和稳定性要求。 6、用叠加法求梁的位移，应具备什么条件？ 用叠加法计算梁的位移，其限制条件是，梁在荷载作用下产生的变形是微小的，且材料在线弹性范围内工作。具备了这两个条件后，梁的位移与荷载成线性关系，因此梁上每个荷载引起的位移将不受其他荷载的影响。 7、列举静定梁的基本形式？ 简支梁、外伸梁、悬臂梁。 8、列举减小压杆柔度的措施？ （1）加强杆端约束（2）减小压杆长度，如在中间增设支座（3）选择合理的截面形状，在截面面积一定时，尽可能使用那些惯性矩大的截面。 9、欧拉公式的适用范围？ = 只适用于压杆处于弹性变形范围，且压杆的柔度应满足：λ≥λ 1 10、列举图示情况下挤压破坏的结果？ 一种是钢板的圆孔局部发生塑性变形，圆孔被拉长；另一种是铆钉产生局部变形，铆钉的侧面被压扁。 11、简述疲劳破坏的特征？ （1）构件的最大应力在远小于静应力的强度极限时，就可能发生破坏；（2）即使是塑性材料，在没有显著的塑性变形下就可能发生突变的断裂破坏；（3）断口明显地呈现两具区域：光滑区和粗糙区。 12、杆件轴向拉伸（压缩）时的强度条件可以解决哪几面的问题？ （1）强度校核。已知杆件的尺寸、承受的载荷以及材料的许用应力，验证强度条件不等式是否成立。（2）截面设计。已知杆件承受的载荷以及材料的许用应力，确定杆件的横截面尺寸，再由横截面积进而计算出相关的尺寸。（3）确定许可载荷。已知杆件的尺寸及材料的许用应力，确定结构或机器的最大载荷，得到最大轴力后，再由平衡条件确定机器或结构的许可载荷。 13、在推导纯弯曲正应力公式时，作了哪些基本假设？ 平面假设：梁弯曲变形后，其横截面仍然保持为一平面，并仍与变形后梁的轴线
一、基本概念 1 材料力学的任务是：研究构件的强度、刚度、稳定性的问题，解决安全与经济的矛盾。 2 强度：构件抵抗破坏的能力。 3 刚度：构件抵抗变形的能力。 4 稳定性：构件保持初始直线平衡形式的能力。 5 连续均匀假设：构件内均匀地充满物质。 6 各项同性假设：各个方向力学性质相同。 7 内力：以某个截面为分界，构件一部分与另一部分的相互作用力。 8 截面法：计算内力的方法，共四个步骤：截、留、代、平。 9 应力：在某面积上，内力分布的集度(或单位面积的内力值)、单位Pa。 10 正应力：垂直于截面的应力(σ) 11 剪应力：平行于截面的应力( ) 12 弹性变形：去掉外力后，能够恢复的那部分变形。 13 塑性变形：去掉外力后，不能够恢复的那部分变形。 14 四种基本变形：拉伸或压缩、剪切、扭转、弯曲。 二、拉压变形 15 当外力的作用线与构件轴线重合时产生拉压变形。 16 轴力：拉压变形时产生的内力。 17 计算某个截面上轴力的方法是：某个截面上轴力的大小等于该截面的一侧各个轴向外力的代数和，其中离开该截面的外力取正。 18 画轴力图的步骤是： ①画水平线，为X轴，代表各截面位置； ②以外力的作用点为界，将轴线分段； ③计算各段上的轴力； ④在水平线上画出对应的轴力值。（包括正负和单位） 19 平面假设：变形后横截面仍保持在一个平面上。 20 拉（压）时横截面的应力是正应力，σ=N/A 21 斜截面上的正应力：σα=σcos2α 22 斜截面上的切应力： α=σSin2α/2 23 胡克定律：杆件的变形时与其轴力和长度成正比，与其截面面积成反比，计算式△L=NL/EA（适用范围σ≤σp） 24 胡克定律的微观表达式是σ=Eε。 25 弹性模量（E）代表材料抵抗变形的能力（单位Pa）。 26 应变：变形量与原长度的比值ε=△L/L（无单位），表示变形的程度。 27 泊松比（横向变形与轴向变形之比）μ=∣ε1/ε∣ 28 钢（塑）材拉伸试验的四个过程：比例阶段、屈服阶段、强化阶段、劲缩阶段。 29 比例极限σp ：比例阶段的最大应力值。 30 屈服极限σs ：屈服阶段的最小应力值。 31 强化极限σb ：断裂前能承担的最大应力值。 32 脆、塑材料的比较： ①脆材无塑性变形，抗压不抗拉；塑材抗拉也抗压。 ②脆材对应力的集中的反应敏感，塑材不敏感。。 33 应力集中：在形状变化处，应力特别大的现象。 34 延伸率：拉断后，变形量与原长的比值(δ=△L1/L，≥5%为塑材) 35 冷作硬化：进入强化阶段后，卸载再重新加载，比例极限增大的现象。 38 极限应力σjx：失去承载能力时的应力 39 许用应力〔σ〕:保证安全允许达到的最大应力。 42 计算思路：外力内力应力。 43 超静定问题：未知力多于平衡方程个数的问题（用平衡方程不能或不能全部计算出构件的外力）。 44 计算超静定问题：除平衡方程以外，更需依据变形实际建立补充方程。 45 剪力：平行于截面的内力（Q），该截面称作剪切面。 46 单剪：每个钉有一个剪切面。双剪：每个钉有两个剪切面。 48 挤压力：两构件相互接触面所承受的压力。 三、扭转 1 外力偶矩的矢量方向与杆件的轴线重合时杆件发生（扭转）变形。杆件的两个相邻截面发生绕轴线的相对转动。 2 传动轴所传递的功P(kw)，转速n(r/min),则此外力偶矩为Me=9.549P/n(N*m)。 3 扭转变形时，杆件横截面上的内力称扭矩。表示各截面上扭矩大小的图形，称作扭矩图。 4 两正交线之间的直角的改变量（ ），称为剪应变。表示剪切变形的严重程度。 5 剪切胡克定律τ=G ，式中G称为材料剪切弹性模量。 6 薄壁扭转构件横截面上某点的剪应力 n δ，式中 为圆形横截面包围的面积，δ为该点处的壁厚。 7 Ip=∫Aρ2dA称为截面的极惯性矩。 四、弯曲应力： 1 梁弯曲时，作用线与横截面平行的内力，称为剪力。数值上等于该截面之左侧或右侧梁上各个横向外力的代数和，绕截面顺转的力为正。 2 梁弯曲时，作用面垂直于轴线的内力偶矩，称为弯矩。数值上等于该截面之左侧或右侧梁上各个外力（包括力偶）对截面力矩的代数和，使截面处产生凹变形的力矩为正。 3 无均布载荷梁段，剪力为水平直线。 无剪力（零）的梁段，弯矩为水平直线。 在集中力作用的截面，剪力图上发生转折，在集中力偶作用的截面，弯矩图上发生跃变。 在剪力为零的截面，弯矩有极大值。最大弯矩发生在Q=0 ，集中力偶两侧、悬臂梁根部和集中力的截面上。 Iz=∫Ay2dA称为截面的轴惯性矩。式中y是微面积dA到中性轴的距离。 中性轴通过截面的形心，是拉压区的分界线。 五、弯曲时的位移 1 挠度是梁弯曲时横截面的形心在垂直于梁轴线方向的位移。 2 转角是梁变形时横截面绕其中性轴旋转的角度。 六、超静定问题 1 使用静力平衡方程不能求出结构或构件全部约束力或内力的问题。 2 多余约束力 解除维持构件平衡的多余约束后，以力代替该约束对构件的作用力。 变形协调方程 多余约束力与基本力共同作用的变形满足梁的约束条件。 七、应力状态和强度理论 1 应力状态： 受力构件内部一点处不同方位截面应力的集合。 单元体：围绕构件内一点处边长为无穷小的立方体。 主平面：单元体上剪力为零的截面 4 截面核心：压力作用线通过此区域，受压杆横截面上无拉应力。 5 弯矩扭合构件选用空心圆形截面比较合理。 九、压杆稳定 1 稳定性：受压杆件保持原有直线平衡形式的能力。 2 临界力Pcr：受压杆件能保持稳定的最大压力。 9 提高稳定措施：①环形截面；②减小长度；③固定牢固。 冷拉是在常温条件下，以超过原来钢筋屈服点强度的拉应力，强行拉伸钢筋，使钢筋产生塑性变形以达到提高钢筋屈服点强度和节约钢材为目的。 冷拔-是材料的一种加工工艺，对于金属材料，冷拔指的是为了达到一定的形状和一定的力学性能，而在材料处于常温的条件下进行拉拔。冷拔的产品较之于热成型有：尺寸精度高和表面光洁度好的优点。第一章绪论 §1.1 材料力学的任务 二、基本概念 1、构件：工程结构或机械的每一组成部分。（例如：行车结构中的横梁、吊索等） 材料力学—研究变形体，研究力与变形的关系。 2、变形：在外力作用下，固体内各点相对位置的改变。(宏观上看就是物体尺寸 和形状的改变） 弹性变形—随外力解除而消失 塑性变形(残余变形)—外力解除后不能消失 刚度：在载荷作用下，构件抵抗变形的能力 3、内力：构件内由于发生变形而产生的相互作用力。（内力随外力的增大而增大） 强度：在载荷作用下，构件抵抗破坏的能力。 4、稳定性：在载荷作用下，构件保持原有平衡状态的能力。 强度、刚度、稳定性是衡量构件承载能力的三个方面，材料力学就是研究构件承 载能力的一门科学。 三、材料力学的任务 材料力学的任务就是在满足强度、刚度和稳定性的要求下，为设计既经济又安全 的构件，提供必要的理论基础和计算方法 研究构件的强度、刚度和稳定性,还需要了解材料的力学性能。因此在进行理论分 析的基础上，实验研究是完成材料力学的任务所必需的途径和手段。 四、材料力学的研究对象 构件的分类：杆件、板壳*、块体* 材料力学主要研究杆件﹜直杆——轴线为直线的杆曲杆——轴线为曲线的 杆 等截面杆——横截面的大小形状不变的杆变截面杆——横截面的大小或形状 变化的杆 等截面直杆——等直杆 §1.2 变形固体的基本假设 在外力作用下，一切固体都将发生变形，故称为变形固体。在材料力学中，对变 形固体作如下假设： 1、连续性假设：认为整个物体体积内毫无空隙地充满物质 灰口铸铁的显微组织球墨铸铁的显微组织 2、均匀性假设：认为物体内的任何部分，其力学性能相同 普通钢材的显微组织优质钢材的显微组织 3、各向同性假设：认为在物体内各个不同方向的力学性能相同 （沿不同方向力学性能不同的材料称为各向异性材料。如木材、胶合板、纤维增 强材料等） 4、小变形与线弹性范围：认为构件的变形极其微小，比构件本身尺寸要小得多。 如右图，δ远小于构件的最小尺寸，所以通过节点平衡求各杆内力时，把支架的 变形略去不计。计算得到很大的简化。 §1.3 外力及其分类 外力：来自构件外部的力（载荷、约束反力） 按外力作用的方式分类 体积力：连续分布于物体内部各点的力。如重力和惯性力 表面力： 分布力：连续分布于物体表面上的力。如油缸内壁的压力，水坝受到的水压力等 均为分布力 集中力：若外力作用面积远小于物体表面的尺寸，可作为作用于一点的集中力。 按外力与时间的关系分类 静载：载荷缓慢地由零增加到某一定值后，就保持不变或变动很不显著，称为静 载 动载：载荷随时间而变化。如交变载荷和冲击载荷 §1.4 内力、截面法和应力的概念 内力：外力作用引起构件内部的附加相互作用力。 求内力的方法—截面法 (1)假想沿m-m横截面将杆切开(2)留下左半段或右半段(3)将弃去部分对留 下部分的作用用内力代替(4)对留下部分写平衡方程，求出内力的值。 §1.4 内力、截面法和应力的概念 为了表示内力在一点处的强度，引入内力集度,即应力的概念。 §1.5 变形与应变 1.位移：MM' 刚性位移；变形位移。 2.变形：物体内任意两点的相对位置发生变 化。 取一微正六面体 两种基本变形： 线变形——线段长度的变化角变形——线段间夹角的变化 3.应变 正应变（线应变） x方向的平均应变：切应变（角应变） 杆件的基本变形：拉伸（压缩）、剪切、扭转、弯曲 第二章拉伸、压缩与剪切(1) §2.1 轴向拉伸与压缩的概念和实例 受力特点与变形特点：作用在杆件上的外力合力的作用线与杆件轴线重合，杆件 变形是沿轴线方向的伸长或缩短。 §2.2 轴向拉伸或压缩时横截面上的内力和应力 2、轴力：截面上的内力 由于外力的作用线与杆件的轴线重合，内力的作用线也与杆件的轴线重合。所以 称为轴力。 4、轴力图：轴力沿杆件轴线的变化 杆件的强度不仅与轴力有关，还与横截面面积有关。必须用应力来比较和判断杆 件的强度。 在拉（压）杆的横截面上，与轴力FN对应的应力是正应力。根据连续性假设， 横截面上到处都存在着内力。 观察变形： 平面假设—变形前原为平面的横截面，变形后仍保持为平面且仍垂直于轴线。 从平面假设可以判断： （1）所有纵向纤维伸长相等（2）因材料均匀，故各纤维受力相等 （3）内力均匀分布，各点正应力相等，为常量 §2.3 直杆轴向拉伸或压缩时斜截面上的应力 实验表明：拉（压）杆的破坏并不总是沿横截面发生，有时却是沿斜截面发生的 §2.4 材料拉伸时的力学性能 一试件和实验条件：常温、静载 二低碳钢的拉伸 明显的四个阶段 1、弹性阶段ob 2、屈服阶段bc（失去抵抗变形的能力） 3、强化阶段ce（恢 复抵抗变形的能力） 4、局部径缩阶段ef 两个塑性指标: 断后伸长率断面收缩率 δ＞5%为塑性材料δ＜5%为脆性材料 低碳钢的S≈20-30% ψ≈60%为塑性材料 三卸载定律及冷作硬化 1、弹性范围内卸载、再加载 2、过弹性范围卸载、再加载 材料在卸载过程中应力和应变是线性关系，这就是卸载定律。 材料的比例极限增高，延伸率降低，称之为冷作硬化或加工硬化。 四其它材料拉伸时的力学性质 对于没有明显屈服阶段的塑性材料，用名义屈服极限σp0.2来表示。 对于脆性材料（铸铁），拉伸时的应力应变曲线为微弯的曲线，没有屈服和径缩 现象，试件突然拉断。断后伸长率约为0.5%。为典型的脆性材料。 拉伸与压缩在屈服阶段以前完全相同 三脆性材料（铸铁）的压缩 脆性材料的抗拉与抗压性质不完全相同 压缩时的强度极限远大于拉伸时的强度极限 一、安全因数和许用应力 变形特点：位于两力之间的截面发生相对错动。 切应力强度条件：[τ]许用切应力，常由实验方法确定 第三章扭转 §3.1 扭转的概念和实例 扭转受力特点及变形特点: 杆件受到大小相等,方向相反且作用平面垂直于杆件 轴线的力偶作用, 杆件的横截面绕轴线产生相对转动。 1.材料力学就是研究构件强度、刚度、稳定性理论 2.变形性质分为弹性变形、塑性变形 3.研究内力的方法是截面法 4.表示内力密集的程度是应力 5.基本变形有：轴向拉伸或压缩、剪切、扭转、弯曲 6轴力图是表示轴力与横截面积关系 7.平面假设是受轴向拉伸的杆件，变形后横截面积仍保持不变为平面，两平面相 对位移了一段距离 8.应力集中是会在其局部应力骤然增大的现象 9低碳钢的四个表现阶段弹性阶段、屈服阶段、强化阶段、局部变形阶段 10.代表材料强度性能的主要指标是屈服强度和抗拉强度 11塑性指标主要是伸长率和断面收缩率 12.5 ≥ δ%为塑性材料% 5 < δ为脆性材料 13连接杆主要有铆钉链接、螺栓链接、焊接、键连接、销轴链接 14剪切计算主要有安全计算、加工计算、运算安全计算 15焊接的对焊接和搭焊接两种，其中对焊接有对接、V型、 X型 16按照强度条件设计的构件尺寸取大值，许应用荷载取小值， 17切应力互等原理是在单元体互相垂直的平面上，垂直于两面交线的切应力数值 相等，其方向均指向或背离该交线， 18脆性材料的抗拉能力低于其抗剪能力，塑性材料的抗剪能力则低于抗拉能力 19纯弯曲是指梁横截面上只有弯矩无剪力的弯曲 20横力弯曲指的是梁横截面上既有弯矩又有剪力的弯曲变形 21材料力学的基本假设连续性假设、均匀性假设、各向同性假设
4-1 试作下列各轴的扭矩图。 （a ） (b) 4-4 图示圆截面空心轴，外径D=40mm ，内径d=20mm ，扭矩m kN T ?=1，试计算mm 15=ρ的A 点处的扭矩切应力A τ以及横截面上的最大和最小的扭转切应力。
解：P A I T ρ?= )1(32 44απ-=D I p 又mm 20d = D=40mm 5.0==∴D d α 41244310235500)5.01(32)1040(14.3m I p --?=-???= MPa Pa I T P A 7.63107.6310 23550010151016123 3=?=????==∴--ρτ P W T =max τ 9433431011775)5.01(16 )1040(14.3)1(16--?=-???=-=απD W P a Pa W T P MP 9.84109.8410 11775101693 max =?=??==∴-τ 当2'd =ρ时 MPa Pa I T P 4.42104.4210 23550010101016123 3'min =?=????==--ρτ 4-6 将直径d=2mm ，长l=4m 的钢丝一端嵌紧，另一端扭转一整圈，已知切变模量G=80GPa ，试求此时钢丝内的最大切应力m ax τ。 解：r G ?=τ dx d R r R ?? =∴ R=mm d 12= 3331057.1414.321012101---?=???=??=?=∴l dx d R r R π? MPa Pa r G 6.125106.1251057.11080639=?=???=?=∴-τ （方法二：π?2=， l=4 ，P GI Tl =? ，324d I P π=，r Ip W p = ,l Gd W T P πτ==max ）
1 / 7 1、（中）材料的三个弹性常数是什么？它们有何关系？ 材料的三个弹性常数是弹性模量E，剪切弹性模量G和泊松比μ，它们的关系是G=E/2(1+μ)。 2、xx挠度、转角？ 挠度： 横截面形心在垂直于梁轴线方向上的线位移。 转角： 横截面绕其中性轴旋转的角位移。 3、强度理论分哪两类？最大应切力理论属于哪一类强度理论？Ⅰ.研究脆性断裂力学因素的第一类强度理论，其中包括最大拉应力理论和最大伸长线应变理论；Ⅱ.研究塑性屈服力学因素的第二类强度理论，其中包括最大切应力理论和形状改变能密度理论。 4、何谓变形固体？在材料力学中对变形固体有哪些基本假设？在外力作用下，会产生变形的固体材料称为变形固体。 变形固体有多种多样，其组成和性质是复杂的。对于用变形固体材料做成的构件进行强度、刚度和稳定性计算时，为了使问题得到简化，常略去一些次要的性质，而保留其主要性质。根据其主要的性质对变形固体材料作出下列假设。 1.均匀连续假设。 2.各向同性假设。
3.小变形假设。 5、为了保证机器或结构物正常地工作，每个构件都有哪些性能要求？强度要求、刚度要求和稳定性要求。 2 / 7 6、用叠加法求梁的位移，应具备什么条件？ 用叠加法计算梁的位移，其限制条件是，梁在荷载作用下产生的变形是微小的，且材料在线弹性范围内工作。具备了这两个条件后，梁的位移与荷载成线性关系，因此梁上每个荷载引起的位移将不受其他荷载的影响。 7、列举静定梁的基本形式？ xx、外伸xx、悬臂xx。 8、列举减小压杆柔度的措施？ （1）加强杆端约束 （2）减小压杆xx，如在中间增设支座 （3）选择合理的截面形状，在截面面积一定时，尽可能使用那些惯性矩大的截面。 9、xx公式的适用范围？ 只适用于压杆处于弹性变形范围，且压杆的柔度应满足： λ≥λ 1= 10、列举图示情况下挤压破坏的结果？ 一种是钢板的圆孔局部发生塑性变形，圆孔被拉长；另一种是铆
材料力学各章重点内容总结 第一章绪论 一、 材料力学中工程构件应满足的3方面要求是：强度要求、刚度要求和稳定性 要求。 二、 强度要求是指构件应有足够的抵抗破坏的能力；刚度要求是指构件应有足够 的抵抗变 形的能力；稳定性要求是指构件应有足够的保持原有平衡形态的能 力。 三、 材料力学中对可变形固体进行的3个的基本假设是：连续性假设、均匀性假 设和各向 同性假设。 第二章轴向拉压 一、 轴力图：注意要标明轴力的大小、单位和正负号。 二、 轴力正负号的规定：拉伸时的轴力为正，压缩时的轴力为负。注意此规定只 适用于轴 力，轴力是内力，不适用于外力。 三、 轴向拉压时横截面上正应力的计算公式： 二 = F N 注意正应力有正负号， A 拉伸时的正应力为正，压缩时的正应力为负。 四、 斜截面上的正应力及切应力的计算公式：cos ? ：?，. 一.. = jsin2〉 注意角度〉是指 斜截面与横截面的夹角。 Al g 七、 线应变」没有量纲、泊松比卩=一没有量纲且只与材料有关、 l g 胡克定律的两种表达形式：卞=E ；,厶"■F 也 注意当杆件伸长时l 为正, EA 缩短时l 为负。 八、 低碳钢的轴向拉伸实验：会画过程的应力一应变曲线，知道四个阶段及相应 的四个极限应力：弹性阶段（比例极限 J ，弹性极限e ）、屈服阶段（屈服 极限▽ s ）、强化阶段（强度极限＜^b ）和局部变形阶段。 会画低碳钢轴向压缩、铸铁轴向拉伸和压缩时的应力一应变曲线 五、轴向拉压时横截面上正应力的强度条件 -■ max F N,max 六、利用正应力强度条件可解决的三种问题: 1? 强度校核 CJ max F N ,max A 2-4 木架受力如图所示，已知两立柱横截面均为100mm ×100mm 的正方形。试求：（1）绘左、右立柱的轴力图；（2）求左、右立柱上、中、下三段内横截面上的正应力。 解：（1）求立柱各节点的 受力 为了求出ACEG 立柱（左 立柱）和BDFH 立柱（右立柱）中的内力和应力，首先对各杆受力进行分析如下图 2-4a 所示，并求出数值。 取AB 为研究对象，由 平衡方 程 ∑=0 )(F m A ? ， 0211=?'-?B F F ① ∑=0 Y ， 01=-'+'F F F B A ② 联合①和②解得， KN F F B A 5='='。 又由牛顿第三定律得，KN F F A A 5='=，KN F F B B 5='=。 同理可得，KN F F C C 9='=，KN F F D D 3='=；KN F F E E 4='=，KN F F F F 12='=。 （2）绘左、右立柱的轴力图 取左立柱（ACEG 立柱）为研究对象。采用截面法，画受力图如图2-4b 所示, 求得 )(5KN F N A AC -=-=； )(1495KN F F N C A CE -=--=--=；)(10495KN F F F N E C A EG -=+--=+--=。 同理又取右立柱（BDFH 立柱）为研究对象。采用截 面法求得 )(5KN F N B BD -=-=； )(235KN F F N D B BD -=+-=+-=； )(141235KN F F F N F D B FH -=-+-=-+-=。 画轴力图如图左立柱所示和如图右立柱所示。 （3）求左、 右 立柱上、中、下三段内横截面上的 正 应力 材料力学—名词解释与简答题及答案 一、名词解释 1.强度极限：材料σ-ε曲线最高点对应的应力，也是试件断裂前的最大应力。 2.弹性变形：随着外力被撤消后而完全消失的变形。 3..塑性变形：外力被撤消后不能消失而残留下来的变形。 4..延伸率：δ=(l1-l)/l×100％，l为原标距长度，l1为断裂后标距长度。 5.断面收缩率：Ψ=(Ａ－Ａ1)/Ａ×100％，Ａ为试件原面积，Ａ1为试件断口处面积。 6.工作应力：杆件在载荷作用下的实际应力。 7.许用应力：各种材料本身所能安全承受的最大应力。 8.安全系数：材料的极限应力与许用应力之比。 9.正应力：沿杆的轴线方向，即轴向应力。 10.剪应力：剪切面上单位面积的内力，方向沿着剪切面。 11.挤压应力：挤压力在局部接触面上引起的压应力。 12.力矩：力与力臂的乘积称为力对点之矩，简称力矩。 13.力偶：大小相等，方向相反，作用线互相平行的一对力，称为力偶 14.内力：杆件受外力后，构件内部所引起的此部分与彼部分之间的相互作用力。 15.轴力：横截面上的内力，其作用线沿杆件轴线。 16.应力：单位面积上的内力。 17..应变：ε=Δl/l，亦称相对变形，Δl为伸长(或缩短)，l为原长。 18.合力投影定理：合力在坐标轴上的投影，等于平面汇交力系中各力在坐标轴上投影的代数和。 19.强度：构件抵抗破坏的能力。 20.刚度：构件抵抗弹性变形的能力。 21.稳定性：受压细长直杆，在载荷作用下保持其原有直线平衡状态的能力。 22.虎克定律：在轴向拉伸(或压缩)时，当杆横截面上的应力不超过某一限度时，杆的伸长(或缩短)Δl与轴力N及杆长l成正比，与横截面积Ａ成正比。 22.拉(压)杆的强度条件：拉(压)杆的实际工作应力必须小于或等于材料的许用应力。 23.剪切强度条件：为了保证受剪构件在工作时不被剪断，必须使构件剪切面上的工作应力小于或等于材料的许用剪应力。 24.挤压强度条件：为了保证构件局部受挤压处的安全，挤压应力小于或等于材料的许用挤压应力。 25.圆轴扭转强度条件：保证危险点的应力不超过材料的许用剪应力。 26.弯曲正应力强度条件：为了保证梁的安全，应使危险点的应力即梁内的最大应力不超过材料许用应力。 27.中性层：在伸长和缩短之间必有一层材料既不伸长也不缩短。这个长度不变的材料层称为中性层。 28.中性轴：中性层与横截面的交线称为中性轴。 29.塔式起重机的稳定性：起重机必须在各种不利的外载作用下，抵抗整机发生倾覆事故的能力，称为塔式起重机的整机稳定性。 30.自锁：当主动力位于摩擦锥范围内，不论主动力增加多少，正压力和磨擦力的合力与主动力始终处于平衡状态，而不会产生滑动，这种现象称为自锁。 二、简答题及答案 1.何谓“截面法”，它与静力学中的“分离体”有何区别？ 答：截面法是揭示和确定杆件内力的方法。分离体是取消约束后的实物，用以画出所受全部主动力和约束反力的受力图。 2.杆件有哪些基本变形？ 答：杆件有四种基本变形：拉伸和压缩、剪切、扭转、弯曲。 3.杆件在怎样的受力情况下才会发生拉伸(压缩)变形？ 答：杆件在轴向拉(压)力作用下才会发生拉伸(压缩)变形。 4.根据构件的强度条件，可以解决工程实际中的哪三方面的问题？ 材料力学主要知识点 一、基本概念 1、构件正常工作的要求：强度、刚度、稳定性。 2、可变形固体的两个基本假设：连续性假设、均匀性假设。另外对于常用工程材料（如钢材），还有各向同性假设。 3、什么是应力、正应力、切应力、线应变、切应变。 杆件截面上的分布内力集度，称为应力。应力的法向分量σ称为正应力，切向分量τ称为切应力。 杆件单位长度的伸长（或缩短），称为线应变；单元体直角的改变量称为切应变。 4、低碳钢工作段的伸长量与荷载间的关系可分为以下四个阶段：弹性阶段、屈服阶段、强化阶段、局部变形阶段。 5、应力集中：由于杆件截面骤然变化（或几何外形局部不规则）而引起的局部应力骤增现象，称为应力集中。 6、强度理论及其相当应力（详见材料力学ⅠP229）。 7、截面几何性质 A 、截面的静矩及形心 ①对x 轴静矩?=A x ydA S ，对y 轴静矩?=A y xdA S ②截面对于某一轴的静矩为0，则该轴必通过截面的形心；反之亦然。 B 、极惯性矩、惯性矩、惯性积、惯性半径 ① 极惯性矩：?=A P dA I 2ρ ② 对x 轴惯性矩：?= A x dA y I 2，对y 轴惯性矩：?=A y dA x I 2 ③ 惯性积：?=A xy xydA I ④ 惯性半径：A I i x x =，A I i y y =。 C 、平行移轴公式： ① 基本公式：A a aS I I xc xc x 22++=；A b bS I I yc yc y 22++= ；a 为x c 轴距x 轴距离，b 为y c 距y 轴距离。 ② 原坐标系通过截面形心时A a I I xc x 2+=；A b I I yc y 2+=；a 为截面形心距x 轴距离， b 为截面形心距y 轴距离。 二、杆件变形的基本形式 1、轴向拉伸或轴向压缩： A 、应力公式 A F = σ B 、杆件伸长量EA F N l l =?，E 为弹性模量。 第一章 } 第二章 绪论 第一节 材料力学的任务与研究对象 1、 组成机械与结构的零、构件，统称为构件。构件尺寸与形状的变化称为变形。 2、 变形分为两类：外力解除后能消失的变形成为弹性变形；外力解除后不能消失 的变形，称为塑性变形或残余变形。 3、 在一定外力作用下，构件突然发生不能保持其原有平衡形式的现象，称为失稳。 4、 保证构件正常或安全工作的基本要求：a 强度，即抵抗破坏的能力；b 刚度， 即抵抗变形的能力；c 稳定性，即保持原有平衡形式的能力。 5、 材料力学的研究对象：a 一个方向的尺寸远大于其它两个方向的尺寸的构件， 称为杆件；b 一个方向的尺寸远小于其它两个方向尺寸的构件，成为板件，平分板件厚度的几何面，称为中面，中面为平面的板件称为板，中面为曲面的板件称为壳。 6、 研究构件在外力作用下的变形、受力与破坏的规律，为合理设计构件提供强度、 刚度和稳定性分析的基本理论与方法。 第二节 @ 第三节 材料力学的基本假设 1、 连续性假设：材料无空隙地充满整个构件。 2、 均匀性假设：构件内每一处的力学性能都相同 3、 各向同性假设：构件某一处材料沿各个方向的力学性能相同。 第四节 内力与外力 1、 外力：⑴按作用方式分①表面力②体积力⑵按作 用时间分①动载荷②静载荷 2、 内力：构件内部相连个部分之间有力的作用。 3、 内 力的求法：截面法 4、 、 5、 内 力的分类：轴力N F ；剪力S F ；扭矩X M ；弯矩Y M ，Z M 6、 截 面法求内力的步骤：①用假想截面将杆件切开，得到分离体②对分离体建立平衡方程，求得内力 第五节 应力 1、 K 点的应力：0lim A F p A ?→?=?；正应力： N 0lim A F A σ?→?=?；切应力：S 0lim A F A τ?→?=?；22p στ=+ 2、 切应力互等定理：在微体的互垂截面上，垂直于截面交线的切应力数值相等，方向均指向或离开交线。 1. 一T 字型截面的悬臂梁的尺寸及其承载如图所示。为使梁内最大拉应力与最大压应力之比为1/2，试求：水平翼缘的宽度b 及梁横截面上的最大拉应力。 =10kN A 提示：求正应力时的单位要统一，分子单位N ，分母单位mm 解： 1). 利用形心坐标公式求翼缘宽度b 由梁的应力公式可知，梁内最大拉应力与压应力之比即为梁上下翼缘到形心轴距离之比，故可得出：1280mm,160mm y y == 由梁截面形心坐标公式，得： ()( )190 508025********* 05019050 C b y b ??-++??-= =?+? 解得：224.5mm b = 2). 求梁截面对形心轴(中性轴)的惯性矩 由平行移轴公式计算梁截面(组合)对形心轴的惯性矩 ()( ) 332 12 2 64 224.5505019050224.580251212190 190501602 10510mm z z z I I I ??=+=+??-+ +??-=? 3). 画出梁的弯矩图(左图) 由弯矩图可知，梁最大弯矩在固定端处，max 3N m 0k M =? 4). 求梁的最大拉应力 由梁正应力公式得： 33max 1,max 6 3010108022.86MPa 10510t z M y I σ???===?(在梁上缘) 2. 图示一由16号工字钢制成的简支梁承受集中荷载F 。在梁的截面C-C 处下边缘上，用标距20mm s =的应变仪量得纵向伸长0.008mm s =。已知梁的跨长 1.5m,1m l a ==，弹性模量210GPa E =。试求力F 的大小。 解： 1). 求截面C-C 处下边缘的纵向应变 由应变仪所得身长量，得纵向应变：40.00841020 c s s ε-===? 2). 求截面C-C 处下边缘的应力 由胡克定律，得：942101041084MPa c c E σε-==???= 3). 画梁弯矩图 截面C-C 处弯矩：()2 c F M l a = - 4). 求力F 的大小 查表获取弯曲截面系数3141cm z W = 由：C c z M W σ=，可得：66 284101411047.4kN 1.51 F -????==- 一、回答下列各题（共4题，每题4分，共16分） 1、已知低碳钢拉伸试件，标距mm l 1000=，直径mm d 10=，拉断后标距的长度变为mm l 1251=，断口处的直 径为mm d 0.61 =，试计算其延伸率和断面收缩率。 答：延伸率%25%100100 100 125%100001=?-=?-= l l l δ 断面收缩率%64%100))(1(%100211=?-=?-= d d A A A δ 2、试画出图示截面弯曲中心的位置。 3、梁弯曲剪应力的计算公式z z QS = τ，若要计算图示矩形截面A 点的剪应力，试计算z S 。 232 3 )84(41bh h h hb S z =+= 4、试定性画出图示截面截面核心的形状（不用计算）。 二、绘制该梁的剪力、弯矩图。（15分） 矩形 圆形 矩形截面中间 挖掉圆形 圆形截面中间 挖掉正方形 4 三、图示木梁的右端由钢拉杆支承。已知梁的横截面为边长等于0.20m 的正方形,q=4OKN/m,弹性模量 E 1＝10GPa ；钢拉杆的横截面面积A 2＝250mm 2 ,弹性模量E 2=210GPa 。试求拉杆的伸长l ?及梁中点沿铅垂方向的位移?。（14分） 解：杆受到的拉力kN q F N 402 2== m EA l F l N 00228.010 25010210310406 93=?????==?- 梁中点的挠度： m I E ql A E l F w l N c 00739.012 2 .0101038421040500114.0384521214 94 314122=? ?????+ =+=+?=?四、砖砌烟窗高m h 30=，底截面m m -的外径m d 31=，内径m d 22=，自重kN P 20001=，受 m kN q /1=的风力作用。试求：（1）烟窗底截面m m -的最大压应力；（2）若烟窗的基础埋深m h 40=， 基础及填土自重按kN P 10002=计算，土壤的许用压应力MPa 3.0][=σ，圆形基础的直径D 应为多大？（20分） 注：计算风力时，可略去烟窗直径的变化，把它看成是等截面的。 F s M m kN q /20=kN 20m kN ?160A B C m 10m 2112kN 88kN 20kN 5.6m 40kNm 150.3kNm 160kNm 第一章绪论 一、选择题 1、构件的强度是指_________，刚度是指_________，稳定性是指_________。 A. 在外力作用下构件抵抗变形的能力 B. 在外力作用下构件保持其原有的平衡状态的能力 C. 在外力作用下构件抵抗破坏的能力 2、根据均匀性假设，可认为构件的________在各点处相同。 A. 应力 B. 应变 C. 材料的弹性常数 D. 位移 3、下列结论中正确的是________ 。 A. 内力是应力的代数和 B. 应力是内力的平均值 C. 应力是内力的集度 D. 内力必大于应力 4、下列说法中，正确的是________ 。 A. 内力随外力的改变而改变。 B. 内力与外力无关。 C. 内力在任意截面上都均匀分布。 D. 内力在各截面上是不变的。 5、图示两单元体虚线表示其受力后的变形情况,两单元体的切应变γ分别为________ 。 A. α，α B. 0，α C. 0，-2α D. α,2α 二、计算题 1、如图所示，在杆件的斜截面m-m上，任一点A处的应力p=120 MPa，其方位角θ=20°，试求 该点处的正应力与切应力。 2、已知杆内截面上的内力主矢为F R与主矩M如图所示，且均位于x-y 平面内。试问杆件截面上 存在哪种内力分量，并确定其大小。图中之C 点为截面形心。 3、板件ABCD 的变形如图中虚线A’B’C’D’所示。试求棱边AB 与AD 的平均正应变以及A 点处直角BAD 的切应变。 第二章拉伸与压缩 一、选择题和填空题 1、轴向拉伸杆件如图所示，关于应力分布正确答案是_________。 A 1-1、2-2 面上应力皆均匀分布； B1-1 面上应力非均匀分布，2-2 面上应力均匀分布； C 1-1 面上应力均匀分布，2-2 面上应力非均匀分布； D 1-1、2-2 面上应力皆非均匀分布。 2、图示阶梯杆AD受三个集中力作用，设AB、BC、CD段的横截 面积分别为3A、2A、A，则三段的横截面上。 A 轴力和应力都相等 B 轴力不等，应力相等 C 轴力相等，应力不等 D 轴力和应力都不等 3、在低碳钢拉伸曲线中，其变形破坏全过程可分为4 个变形阶段，它们依次是、 、、。 4、标距为50mm 的标准试件，直径为10mm，拉断后测得伸长后的标距为67mm，颈缩处最小直 径为6.4mm ，则材料的伸长率（延伸率）= ，断面收缩率= ，这种材料是（A、塑性材料B、脆性材料）。 F 5、若板与铆钉为同一材料，且已知许用挤压应力 [bs]与许用剪切应力相同。板厚为t，为了充分提 高材料的利用率，则铆钉的直径d应该 为。 F 6、矩形截面木拉杆连接如图所示。已知：拉力F，尺 寸a，b，h，l ，则接头处的切应力，挤压应力。 bs F F l l 7、低碳钢圆试件轴向拉伸破坏时，是由应力引起的破坏；铸铁圆试件轴向拉伸破坏时，是由应力引起的破坏。 8、低碳钢的塑性指标是和。 9、低碳钢拉伸经过冷作硬化后，以下4 种指标中哪种得到提高？ A. 强度极限 B. 比例极限 C. 断面收缩率 D. 伸长率（延伸率） 10、按照拉压杆的强度条件，构件危险截面上的工作应力不应超过材料的_________。 A．极限应力B．许用应力C．屈服应力D．强度极限 《材料力学》第五版 刘鸿文 主编 第一章 绪论 一、材料力学中工程构件应满足的3方面要求是：强度要求、刚度要求和稳定性要求。 二、强度要求是指构件应有足够的抵抗破坏的能力；刚度要求是指构件应有足够的抵抗变形的能力；稳定性要求是指构件应有足够的保持原有平衡形态的能 力。 三、材料力学中对可变形固体进行的3个的基本假设是：连续性假设、均匀性假设和各向同性假设。 第二章 轴向拉压 一、轴力图：注意要标明轴力的大小、单位和正负号。 二、轴力正负号的规定：拉伸时的轴力为正，压缩时的轴力为负。注意此规定只适用于轴力，轴力是内力，不适用于外力。 三、轴向拉压时横截面上正应力的计算公式：N F A σ= 注意正应力有正负号，拉伸时的正应力为正，压缩时的正应力为负。 四、斜截面上的正应力及切应力的计算公式：2cos ασσα=，sin 22 αστα= 注意角度α是指斜截面与横截面的夹角。 五、轴向拉压时横截面上正应力的强度条件[],max max N F A σσ=≤ 六、利用正应力强度条件可解决的三种问题：1.强度校核[],max max N F A σσ=≤ 一定要有结论 2.设计截面[],max N F A σ≥ 3.确定许可荷载[],max N F A σ≤ 七、线应变l l ε?=没有量纲、泊松比'εμε=没有量纲且只与材料有关、 胡克定律的两种表达形式：E σε=，N F l l EA ?= 注意当杆件伸长时l ?为正，缩短时l ?为负。 八、低碳钢的轴向拉伸实验：会画过程的应力－应变曲线，知道四个阶段及相应的四个极限应力：弹性阶段（比例极限p σ，弹性极限e σ）、屈服阶段（屈服 第一章 绪论 第一节 材料力学的任务 1、组成机械与结构的各组成部分，统称为构件。 2、保证构件正常或安全工作的基本要求：a)强度，即抵抗破坏的能力；b)刚度，即抵抗变形的能力；c)稳定性，即保持原有平衡状态的能力。 3、材料力学的任务：研究构件在外力作用下的变形与破坏的规律，为合理设计构件提供强度、刚度和稳定性分析的基本理论与计算方法。 第二节 材料力学的基本假设 1、连续性假设：材料无空隙地充满整个构件。 2、均匀性假设：构件内每一处的力学性能都相同 3、各向同性假设：构件某一处材料沿各个方向的力学性能相同。木材是各向异性材料。 第三节 内力 1、内力：构件内部各部分之间因受力后变形而引起的相互作用力。 2、截面法：用假想的截面把构件分成两部分，以显示并确定内力的方法。 3、截面法求内力的步骤：①用假想截面将杆件切开，一分为二；②取一部分，得到分离体；③对分离体建立平衡方程，求得内力。 4、内力的分类：轴力N F ；剪力S F ；扭矩T ；弯矩M 第四节 应力 1、一点的应力： 一点处内力的集（中程）度。 全应力0lim A F p A ?→?=?；正应力σ；切应力τ；p =2、应力单位：Pa （1Pa=1N/m 2，1MPa=1×106 Pa ，1GPa=1×109 Pa ） 第五节 变形与应变 1、变形：构件尺寸与形状的变化称为变形。除特别声明的以外，材料力学所研究的对象均为变形体。 2、弹性变形：外力解除后能消失的变形成为弹性变形。 3、塑性变形：外力解除后不能消失的变形，称为塑性变形或残余变形。 4、小变形条件：材料力学研究的问题限于小变形的情况，其变形和位移远小于构件的最小尺寸。对构件进行受力分析时可忽略其变形。 5、线应变：l l ?=ε。线应变是无量纲量，在同一点不同方向线应变一般不同。 5-1 试计算图示各梁指定截面（标有细线者）的剪力与弯矩。 解：(a) (1) 取A +截面左段研究，其受力如图； 由平衡关系求内力 0SA A F F M ++== (2) 求C 截面内力； 取C 截面左段研究，其受力如图； 由平衡关系求内力 2 SC C Fl F F M == (3) 求B -截面内力 截开B -截面，研究左段，其受力如图； q A C B l /2 l /2 (d) A M e (b) B C l /2 l /2 a B C A b (c) F C B l /2 l /2 (a) F F A F SA+ M A+ C F F SC M C A C B F F SB M B 由平衡关系求内力 SB B F F M Fl == (b) (1) 求A 、B 处约束反力 e A B M R R l == (2) 求A +截面内力； 取A +截面左段研究，其受力如图； e SA A A e M F R M M l ++=-=- = (3) 求C 截面内力； 取C 截面左段研究，其受力如图； 22 e e SC A A e A M M l F R M M R l +=-=- =-?= (4) 求B 截面内力； 取B 截面右段研究，其受力如图； 0e SB B B M F R M l =-=- = (c) (1) 求A 、B 处约束反力 R A A M e B C R B A M e R A F SA M A+ A M e C R A F SC M C B R B F SB M B R A B C A F R B A B Fb Fa R R a b a b = =++ (2) 求A +截面内力； 取A +截面左段研究，其受力如图； 0SA A A Fb F R M a b ++== =+ (3) 求C -截面内力； 取C -截面左段研究，其受力如图； SC A C A Fb Fab F R M R a a b a b --== =?=++ (4) 求C +截面内力； 取C +截面右段研究，其受力如图； SC B C B Fa Fab F R M R b a b a b ++=-=- =?=++ (5) 求B -截面内力； 取B -截面右段研究，其受力如图； 0SB B B Fa F R M a b --=-=- =+ (d) (1) 求A +截面内力 取A +截面右段研究，其受力如图； A R A F SA+ M A+ R A A C F SC- M C- B C R B F SC+ M C+ B R B F SB- M B- q A C B F SA+ M A+-材料力学作业
