三鼎电子经纬仪说明书

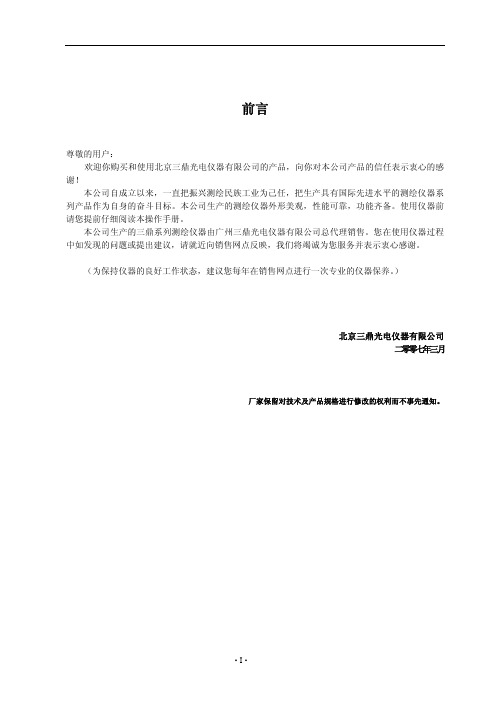

前言
尊敬的用户:
欢迎你购买和使用北京三鼎光电仪器有限公司的产品，向你对本公司产品的信任表示衷心的感谢～
本公司自成立以来，一直把振兴测绘民族工业为己任，把生产具有国际先进水平的测绘仪器系列产品作为自身的奋斗目标。本公司生产的测绘仪器外形美观，性能可靠，功能齐备。使用仪器前请您提前仔细阅读本操作手册。
本公司生产的系列测绘仪器由科立达测绘仪器有限公司总代理销售。您在使用仪器过程中如发现的问题或提出建议，请就近向销售网点反映，我们将竭诚为您服务并表示衷心感谢。
(为保持仪器的良好工作状态，建议您每年在销售网点进行一次专业的仪器保养。)
北京三鼎光电仪器有限公司
二零零七年三月
厂家保留对技术及产品规格进行修改的权利而不事先通知。
?I?
目录
(特
点 ..................................................................... ........................................................................ .............. 1 1
2(预备事
项 ..................................................................... ........................................................................ (1)
2.1.预防事
项 ..................................................................... .. (1)
2.2.部件名
称 ..................................................................... .. (2)
2.3.仪器开箱和存
放 ..................................................................... .. (2)
2.4.电池的装卸、信息和充
电 ..................................................................... . (3)
2.5.仪器与机座的装
卸 ..................................................................... .................................................... 4 3(键盘功能与信息显
示 ..................................................................... . (5)
3.1.键盘符号与功
能 ..................................................................... .. (5)
3.2.操作面板与操作
键 ..................................................................... .................................................... 5 4(初始设
置 ..................................................................... ........................................................................ (6)
4.1.设置项
目 ..................................................................... .. (7)
4.2.设置方
法 ..................................................................... .. (7)
5(测量准
备 ..................................................................... ........................................................................ (9)
5.1.仪器的安置、对中和整
平 ..................................................................... . (9)
5.2.望远镜目镜调整和目标照
准 ..................................................................... . (10)
5.3.打开或关闭电
源 ..................................................................... (10)
5.4.指示竖盘指标归零(垂直置
零) .................................................................... ....................... 11 6(基本测
量 ..................................................................... ........................................................................ . (11)
6.1.盘左/盘右观
测 ..................................................................... .. (11)
”(置
零) .................................................................... ........................................... 12 6.2.水平角置“0
6.3.水平角与竖直角测
量 ..................................................................... . (12)
6.4.水平角锁定与解除(锁
定) .................................................................... .. (12)
6.5.水平角象限鸣响设
置 ..................................................................... . (13)
6.6.竖直角的零方向设
置 ..................................................................... . (13)
6.7.天顶距与垂直角的测
量 ..................................................................... (13)
6.8.斜率百分
比 ..................................................................... .. (14)
6.9.重复角度测
量 ..................................................................... . (14)
6.10.角度输出功
能 ..................................................................... .. (15)
6.11.角度存储功
能 ..................................................................... .. (15)
6.12.望远镜测距丝测
距 ..................................................................... ................................................ 16 7(内存功
能 ..................................................................... ........................................................................ . (16)
7.1.查看仪器电子序列
号 ..................................................................... . (16)
7.2.查看内存角度数
据 ..................................................................... .. (16)
7.3.清除内存角度数
据 ..................................................................... .. (17)
7.4.向串口发送内存数
据 ..................................................................... .............................................. 17 8(电子手薄连
接 ..................................................................... .. (17)
9(检验与校
正 ..................................................................... ........................................................................
18
9.1.长水准
器 ..................................................................... (18)
9.2.圆水准
器 ..................................................................... (18)
9.3.望远镜分划板倾
斜 ..................................................................... .. (18)
9.4.视准轴与横轴的垂直度
(2C) ................................................................... .. (19)
?II?
9.5.竖盘指标零点自动补
偿 ..................................................................... (19)
9.6.竖盘指标差(i角)和竖盘指标零点设
置 ..................................................................... .. (19)
9.7.光学对中
器 ..................................................................... .. (20)
9.8.其他调
整 ..................................................................... (21)
10(技术指
标 .....................................................................
........................................................................ .. 22
11(错误代码信息
表 ..................................................................... .. (24)
12(附件...................................................................... ........................................................................ (25)
?III?
1(特点
北京三鼎光电仪器有限公司生产的DT系列电子经纬仪，结构合理、美观大方、功能齐全、性能可靠、操作简单、易学易用，很容易实现仪器的所有功能，而且还具备如下特点:
可与电子记录手簿联接
可与科立达测绘仪器有限公司生产的电子记录手簿联机，完成野外数据的自动采集。
按键操作简单
仅6个功能键即可实现各种测量功能，并且可以将测距仪的距离数据显示在电子经纬仪的显示器上。
黑暗环境亦可操作
望远镜十字丝和显示屏有照明光源，便于在黑暗环境中操作。
2(预备事项
2.1.预防事项
(1) 阳光下测量应避免将物镜直接瞄准太阳。若在太阳下作业应安装滤光器。
(2) 避免在高温和低温下存放和使用仪器，亦应避免温度骤变(使用时气温变化除外)。 (3) 仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。 (4) 若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直到它适应环境温度后
再使用仪器。
(5) 仪器长期不使用时，应将仪器上的电池卸下分开存放。电池应每月充电一次。 (6) 仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在
箱子周围使用软垫。
(7) 仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。
(8) 外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻檫净，切不可用其它物品擦试。 (9) 不可用化学试剂擦试塑料部件及有机玻璃表面，可用浸水的软布擦试。
(10) 仪器使用完毕后，用绒布或毛刷清除仪器表面灰尘，仪器被雨水淋湿后，切勿通电开机，应及
时用干净软布擦干并在通风处放一段时间。
(11) 作业前应仔细全面检查仪器，确定仪器各项指标、功能、电源、初始设置和改正参数均符合要
求时再进行作业。
(12) 即使发现仪器功能异常，非专业维修人员不可擅自拆开仪器，以免发生不必要的损坏。
?1?
2.2.部件名称
望远镜目镜
望远镜调焦旋钮
垂直制动旋钮望远镜物镜对中器调焦旋钮垂直微动旋钮对中器目镜
电子手簿接口电源开关
圆气泡
基座脚螺旋基座底板
提把提把固定螺丝
粗瞄准器
仪器中心标志
长水准器
显示屏水平微动旋钮操作键盘
水平制动旋钮
基座
?2?
2.3.仪器开箱和存放
开箱
轻放下仪器箱，让箱盖朝上，打开箱子的锁栓，开启箱盖，取出仪器。
存放
将望远镜垂直朝下(或朝上)，使照准部与基座的装箱标记对齐，将仪器装箱标记朝上平卧放入箱中，轻轻旋紧垂直自动旋钮，盖好箱盖并关上锁栓。
2.4.电池的装卸、信息和充电
电池装卸
取下电池盒时，按下电池盒顶部的按扭，顶部朝外向上将电池盒取出。
安装电池盒时，先将电池盒底部凸起插入仪器上的凹槽中，按压电池盒顶部按扭，使其卡入仪器中固定归位。
电池信息
电池新充电时可供仪器使用8~10小时。显示屏右下角的符号“ ”显示电池电量的消耗信息，电池电量的消耗情况如下:
, “ ”及“ ”:电量充足，可操作使用。
, “ ”:刚出现此信息时，表示尚有少量电源，应准备随时更换电池或充电后再使用。
, “ ”闪烁到消失:从闪烁到缺电关机大约可持续几分钟，应立即结束操作更换电池
并充电。
电池充电
本机使用的是10A，NiMH高能可充电电池，请用10A专用充电器充电。
充电时先将充电器接好220v的电源，电源红灯亮，从仪器上取下电池盒，将充电器插头插入电池盒的充电插孔，充电器上的充电灯为红色表示正在充电，充电6小时或充电灯转为绿色时表示充电结束，拔出插头。
警告:如果电池放置不当，可能引起爆炸，请按照说明处理已使用的电池。
取下机载电池盒时注意事项～
, 每次取下电池盒时，都必须先关掉仪器电源，否则仪器易损坏。
充电时注意事项～
, 尽管充电器有过充电保护回路，但过充电会缩短电池寿命，因此在电池充满电后应将
及时结束其充电。
, 要在0?~+45?温度范围内充电，超出此范围可能出现充电异常。
, 禁止使用任何已经损坏的充电器或电池。
存放注意事项～
, 充电电池可重复充电300-500次，电池完全放电会缩短其使用寿命
, 为更好地获得电池的最长使用寿命，请保证每月充电一次。
, 不要将电池存放在高温、高热或潮湿的地方，更不要将电池短路，否则会损坏电池。
根据本地的规则妥善处理电池，最好回收，不要将电池投入火中。
?3?
2.5.仪器与机座的装卸
拆卸
如有需要，仪器可从三角基座上卸下，先用螺丝刀松开基座锁定扭固定螺丝，然后逆时针转动基座锁定扭约180?，即可使仪器与基座分离。
安装
将仪器的定向凸出标记与基座定向凹槽对齐，把仪器上的三个固定脚对应放入基座的孔中，使仪器装在三个基座上，顺时针转动基座锁定扭约180?使仪器与基座锁定，再用螺丝刀将基座锁定扭固定螺丝旋紧。
?4?
3(键盘功能与信息显示
3.1.键盘符号与功能
信息显示窗口
第一(键上)功能符号
操作键
第二(键下)功能符号
本仪器键盘具有一键双重功能，一般情况下仪器执行按键上所标示的第一(基本)功能，当按
下切换键后再按其余各键则执行按键上方面板上所标示的第二(扩展)功能。
左/右显示左旋/右旋水平角选择键。连续按此键，两种角值交替显示
存储存储键。切换模式下按此键，当前角度闪烁两次，然后当前角度数据存储到内存中。
在特种功能模式中按此键，显示屏中的光标左移。
锁定水平角锁定键。按此键两次，水平角锁定;再按一次则解除。
复测复测键。切换模式下按此键进入复测状态。
在特种功能模式中按此键，显示屏中的光标右移。
置零水平角置零键。按此键两次，水平角置零。
输出输出键。切换模式下按此键，输出当前角度到串口，也可以令电子手簿执行记录。
? 减量键。在特种功能模式中按此键，显示屏中的光标可向上移动或数字向下减少。
角/坡竖直角和斜率百分比显示转换键。连续按此键交替显示。
测距测距键。在切换模式下，按此键每秒跟踪测距一次，精度至0.01m(连接测距仪有效)。
连续按此键则交替显示斜距，平距，高差，角度。
? 增量键。在特种功能模式中按此键，显示屏中的光标可向上移动或数字向上增加。
切换模式转换键。连续按键，仪器交替进入一种模式，分别执行键上或面板标示功能。
在特种功能模式中按此键，可以退出或者确定。
照明望远镜十字丝和显示屏照明键。长按(3秒)切换开灯照明;再长按(3秒)则关。
电源电源开关键。按键开机;按键大于2秒则关机。
3.2.操作面板与操作键
?5?
按键功能1 功能2
水平角右旋增量或左旋增量测量数据存储
水平角锁定重复测角测量
水平角清零测量数据串口输出
第二功能选择显示器照明和分划板照明
垂直角/坡度角百分比斜/平/高距离测量
电源开关
3.3.信息显示符号
液晶显示屏采用线条式液晶，常用符号全部显示时其位置如图所示: 中间两行各8个数位显示角度或距离观测结果数据或提示字符串。左右两侧所示的符号或字母表示数据的内容或采用的单位名称。
符号内容符号内容
垂直垂直角 % 斜率百分比
水平水平角角度单位:格(Gon)(角度采用度G 水平右旋(顺时水平及密位时无符号显示)。右针)增量
水平左旋(顺时左m 距离单位:米水平针)增量
斜距斜距 ft 距离单位:英尺
平距平距电池电量
高差高差锁定锁定状态
补偿倾斜补偿功能自动关机标志
复测复测状态切换第二功能切换 4(初始设置
本仪器具有多种功能项目供选择，以适应不同作业性质对成果的需要。因此，在仪器使用前，
应按不同作业需要，对仪器采用的功能项目进行初始设置。
?6?
4.1.设置项目
(1) 角度测量单位:360?、400gon、6400mil(出厂设为360?)。 (2) 竖直角0方向的位置:水平为0?或天顶为0?(仪器出厂设天顶为0?)。 (3) 自动断电关机时间为:30min(分钟)或10min(分钟)(出厂设为30min)。 (4) 角度最小显示单位:1″或5″(出厂设为1″)。
(5) 竖盘指标零点补偿选择:自动补偿或不补偿(出厂设为自动补偿)。(无自动补偿的仪器此项无
效)。
(6) 水平角读数经过0?、90?、180?、270?象限时蜂鸣或不蜂鸣(出厂设为蜂鸣)。 (7) 激光下对点强度等级设置。(参看附页2中说明)
MM-DD HH:MM 即年–月-(8) 当前的时间设置。(注:出厂设置为当前时间，时间格式为YYYY–
日小时:分钟)
4.2.设置方法
(1) 按住左/右键打开电源开关，至三声蜂鸣后松开左/右键。仪器进入初始设置模式状态，显示器
显示:
LASER 0 闪烁 11011110
显示器下一行8个数位分别表示初始设置的内容如下:
1 1 1 1 1 1 1 0
至
0 0 0 0 0 0 0 0 1-4 LASER 1-4 激光下对点强度等级为1-4 ( 7 ) 0 LASER 0 激光下对点强度等级为0
* 该设置仅对激光具有下对点功能的经纬仪有效
(6) 1 90?BEEP 象限蜂鸣 0 DIS.BEEP 象限不蜂鸣
(5) 1 TIT.ON 竖盘自动补偿器打开 0 TIT.OFF 竖盘自动补偿器关闭
(4) 1 STEP 1 角度最小显示单位1″ 0 STEP 5 角度最小显示单位5″
(3) 1 30OFF 自动关机时间30min(分) 0 10OFF 自动关机时间10min(分)
(2) 1 HO 竖直角水平为0? T 0 HO 竖直角天顶为0? T
11 359?59′59″ 角度单位:360度 01 399.99.99 角度单位:400格(G) (1) 00 639.99 角度单位:6400密位10 359?59′59″ 角度单位:360度
数位代码在显示器上行显示的设置内容
设置内容字符代码
?7?
(2) 按或键使闪烁的光标向左或向右移动到要改变的数字位。
(3) 按或键改变数字，该数字所代表的设置内容在显示器上行以字符代码的形式予以提示。 (4) 重复?和?操作进行其它项目的初始设置直至全部完成。
(5) 设置完成后按切换键予以确认。然后仪器进入时间设置界面。
(6) 时间格式按年-月-日小时:分钟如 2007-01-01 00:00 ,然后按或使闪烁的光标向左或
向右移动到要改变的数字位。
(7) 按或键改变数字，该数字所代表的设置内容在显示器上行以字符代码的形式予以提示。 (8) 比如设置时间为2007-01-01 00:00 首先设置年为2007 ，此时时间格式年对应的位置光标闪烁，
通过按或键改变数字，选择为2007。其他月、日、小时、分钟的设置类似。(注:秒值
不用设置)
(9) 设置完成后按切换键予以确认，将新的时间设置存入仪器。
, 设置完成后，一定要按切换键予以确认，把设置存入仪器内，否则仪器仍保持原来
的设置。
, 由于仪器在长期的使用过程中，可能出现实时时钟电池的意外断电或电量不足，造成
此时显示的时间可能和当前实际时间相差较大，而且按前面? ? ?的方法来设置时
间显得非常不方便。(比如由于某种意外情况导致当前的年份显示为1234，而实际年
份却是2007 ，显然用前面介绍的方法来设置非常麻烦。)此时可以在时间设置界面中，
长按左/右键(超过5s)，仪器将自动将时间初始化为2007-01-01 00:00 ，然后在这
个时间的基础上再用前面的方法设置就方便了很多。
?8?
5(测量准备
5.1.仪器的安置、对中和整平
安置三脚架和仪器
(1) 选择坚固地面放置脚架之三脚，架设脚架头至适当高度，以方便观测操作。
三鼎电子经纬仪说明书 前言 尊敬的用户: 欢迎你购买和使用北京三鼎光电仪器有限公司的产品，向你对本公司产品的信任表示衷心的感谢～ 本公司自成立以来，一直把振兴测绘民族工业为己任，把生产具有国际先进水平的测绘仪器系列产品作为自身的奋斗目标。本公司生产的测绘仪器外形美观，性能可靠，功能齐备。使用仪器前请您提前仔细阅读本操作手册。 本公司生产的系列测绘仪器由科立达测绘仪器有限公司总代理销售。您在使用仪器过程中如发现的问题或提出建议，请就近向销售网点反映，我们将竭诚为您服务并表示衷心感谢。 (为保持仪器的良好工作状态，建议您每年在销售网点进行一次专业的仪器保养。) 北京三鼎光电仪器有限公司 二零零七年三月 厂家保留对技术及产品规格进行修改的权利而不事先通知。 ?I? 目录 (特 点 ..................................................................... ........................................................................ .............. 1 1
2(预备事 项 ..................................................................... ........................................................................ (1) 2.1.预防事 项 ..................................................................... .. (1) 2.2.部件名 称 ..................................................................... .. (2) 2.3.仪器开箱和存 放 ..................................................................... .. (2) 2.4.电池的装卸、信息和充 电 ..................................................................... . (3) 2.5.仪器与机座的装 卸 ..................................................................... .................................................... 4 3(键盘功能与信息显 示 ..................................................................... . (5)
电子经纬仪使用的基本流程 简介 电子经纬仪是一种测量地球表面经度和纬度的仪器。它利用卫星导航系统定位和测距技术，能够高精度地确定目标位置的经纬度坐标。本文将介绍电子经纬仪的基本使用流程，以帮助用户顺利进行测量工作。 步骤一：准备工作 在使用电子经纬仪之前，需要进行一些准备工作，以确保仪器能正常工作。 1.检查电子经纬仪状态 –确保电子经纬仪电池电量充足。 –检查仪器是否有损坏或杂质。 –若电子经纬仪需要连接到计算机或其他设备，确保连接线完好无损。 2.确定测量区域 –根据需要测量的地理区域，选择合适的测量区域，并了解该区域的地理特征。 3.设置基准点 –在测量区域内选择一个合适的基准点，该点的经纬度坐标将作为测量的参考点。 步骤二：仪器设置 在进行测量之前，需要对电子经纬仪进行一些设置，以满足实际需求。 1.打开电子经纬仪 –按下电子经纬仪的电源按钮，等待仪器启动。 2.设置测量模式 –根据具体测量需求，选择合适的测量模式，如单次测量、连续测量或轨迹记录。 3.设置定位参数 –根据实际情况，设置定位参数，如GNSS卫星系统、测量精度等。 4.校准指南针 –若电子经纬仪配备了指南针功能，需要进行指南针校准，以确保测量结果的准确性。
步骤三：开始测量 完成前两个步骤后，即可开始使用电子经纬仪进行测量。 1.测量前准备 –将电子经纬仪放置在水平、稳定的位置上，避免仪器晃动或受干扰。 –等待电子经纬仪定位稳定，确保仪器已经获得足够的卫星信号。 2.记录当前位置 –按下仪器上的记录按钮，记录当前位置的经纬度坐标。 3.移动至下一个位置 –移动到下一个测量点，重复步骤2，记录该位置的经纬度坐标。 4.结束测量 –根据实际需求，判断测量是否完成，如需继续测量，移动至下一个位置，并重复步骤2和3。 步骤四：数据处理 完成测量后，可以对测量数据进行处理和分析，以得出最终的结果。 1.数据导出 –将测量数据导出到计算机或其他设备上，以便进行后续处理。 2.数据分析 –使用相关软件或工具对测量数据进行分析，如计算坐标差异、生成测量报告等。 3.结果输出 –将分析结果输出，并保存在适当的格式中，如表格、图表、文本文件等。 总结 电子经纬仪的使用流程包括准备工作、仪器设置、开始测量和数据处理四个步骤。通过按照以上流程进行操作，用户可以顺利使用电子经纬仪进行地理测量工作。在实际操作中，用户应特别注意仪器的稳定性和测量环境的合适性，以确保测量结果的准确性和可靠性。 以上是电子经纬仪的基本使用流程，希望本文能对使用者提供一定的帮助和指导。如果您还有其他问题，可以参考电子经纬仪的使用说明书或咨询相关专业人士。
电子经纬仪DJD2—JCL使用说明书 J6、J6E光学经纬仪使用说明书 一、仪器的用途和特点 本仪器的测角精度：水平方向一测回的方向误差不大于±6"；天顶距测量中误差不大于±9"，适用于低等控制测量，地形测量，矿山测量和工程导线测量等。本仪器具有下列特点： 1、望远镜采用内调焦系统（J6E 为正像内调焦系统），主物镜为三片分离型结构。分划板设有双丝和单丝，便于照准不同目标，水平和垂直分划丝上均有供测距用的视距丝。望远镜孔径大，鉴别率高，成像清晰，用于观测远近目标均适宜。 2、度盘读数采用光学带尺读数系统，在同一视场内可同时直接读取水平角和天顶距，并公用一个照明系统，使用方便，读数快速、精确。 3、对点器系一小型望远镜，用于对地面点进行观测，其物镜可随照准部转动；易于发现和消除对点误差，仪器还附有测锤，便于在不同条件下的对点工作。 4、竖轴采用强制定心球面导轨滚珠支承的半运动式轴系（结构示意图见下图），定向及置中精度高，对温度不敏感，不易卡死。由于强制定心和大型球面滚珠支承的摩擦力距较大，运转时有轻微“沙沙”声，但绝不影响使用。 5、基座内设有防偏扭簧片，通过此簧片将基座上、下体作半刚性联接，可防止扭转，消除偏扭误差。 6、按用户要求可提供管状定心磁针。 7、仪器出厂前均经环境模拟试验和防霉、防雾处理，经久耐用。仪器可在－25°C ～＋40°C环境温度下工作。 二、仪器的主要技术参数 望远镜 成像 J6 倒像 J6E 正像 放大率 J6 28倍 J6E 29倍 物镜有效孔径 40毫米 视场角1°20′ 视距乘常数 100
视距加常数 0 鉴别率<3.6″ 调焦范围 2米～∞ 物镜壳外径φ46-0.05毫米 望远镜长度 180毫米 显微镜放大率 水平读数系统 73倍 竖直读数系统 74倍 读数系统 水平度盘分划直径 93.4毫米 水平度盘读数分划1′（估读6″） 竖直度盘分划直径 73.4毫米 竖直度盘读数分划1′（估读6″） 水准器角值 照准部水准器30″/2毫米 指标水准器30″/2毫米 圆水准器8′/2毫米 光学对点器 放大率 1.1倍 视场角4° 四、仪器的使用方法 1、照准仪器在安置、对中、安平后，松开两制动手轮11和20（图一，下同），利用粗瞄准器12即可概略照准目标。随后拧紧两制动手轮11 和20，用两微动手轮18和19 进行精确照准。照准时应先调节望远镜视度和调焦，要求消除视差。根据情况可用分划板的双丝，或用单丝对准目标。
仪器介绍 一、经纬仪概述 经纬仪根据度盘刻度和读数方式的不同，分为游标经纬仪，光学经纬仪和电子经纬仪。目前我国主要使用光学经纬仪和电子经纬仪，游标经纬仪早已淘汰。 经纬仪是测量工作中的主要测角仪器。由望远镜、水平度盘、竖直度盘、水准器、基座等组成。测量时，将经纬仪安置在三脚架上，用垂球或光学对点器将仪器中心对准地面测站点上，用水准器将仪器定平，用望远镜瞄准测量目标，用水平度盘和竖直度盘测定水平角和竖直角。 二、水平角测量步骤 （一）测回法——用于观测两个方向之间的单角 （二）方向观测法——两个以上方向
三、测量精度 中国经纬仪系列有:DJ07、DJ1、DJ2、DJ6、DJ15、DJ60六个型号(“DJ”表示“大地测量经纬仪”,“07、1、2、……”分别为该类仪器以秒为单位表示的一测回水平方向的中误差)。 四、价格范围 光学经纬仪：6秒正像：3400左右； 2秒：9000左右 2秒激光11000左右 电子经纬仪：2秒：3500左右 激光电经：基本在5000左右 五、类型比较 光学经纬仪采用全光学器件，使用年限比较久，生产成本较高，一般用于教学，比较稳定；电子经纬仪使用方便，但是全部采用电路板控制，使用年限较短，稳定性相对较差。 测量方案 利用经纬仪测量旋转角度，首先标记旋转轴中心位置和边缘上某一点位置，通过经纬仪测量角度可以计算出旋转轴旋转角度。具体方法为：已知旋转轴半径为r，P点为经纬仪的位置，NP为旋转轴的切线（N为切点时OPN ∠最大），利用经纬仪车测出OPN ∠(β)。 ∠(α)和OPB ∠(θ)、OPA
按照下式可以求出旋转轴旋转角度AOB ∠(δ)： ???????????-+=+-+=-+=-+==γγδβ αθcos 2)cos(2cos 2cos 2)sin(m 222222222222m r r m b m r r m a m b b m r m a a m r r
经纬仪说明书 经纬仪说明书 1. 简介 经纬仪是一种用于测定地球上某一点的经度和纬度的仪器。它基于地球的自转和电子技术，通过测量太阳在地平面上的角度以及地球自转带来的时间差，来确定测量点的经纬度坐标。 2. 经纬仪的组成 经纬仪主要由以下几个部分组成： 2.1 底座 底座是经纬仪的基础支架，用于稳定仪器并固定在测量场地上。底座通常由坚固的金属或合金材料制成，具有稳定性和耐用性。 2.2 支臂 支臂是连接底座和测量仪器的部件，用于支撑和悬挂测量仪器。支臂一般具有可调节长度的设计，以适应不同高度和角度的测量需求。 2.3 水平仪 水平仪用于保持经纬仪水平。它通常由一个液体泡管和一个中间气泡组成。通过调整底座的水平度，可以保持经纬仪在测量过程中的平稳性。 2.4 望远镜 望远镜是经纬仪的核心部件，用于观测太阳在地平面上的角度。望远镜通常具有高放大倍率和清晰的镜片，以确保测量的精度和准确性。 2.5 测角装置 测角装置用于测量太阳在地平面上的角度，并将角度转化为相应的经度和纬度数值。测角装置通常由旋转轴和角度刻度组成，通过旋转轴来调整测量角度，并通过角度刻度来读取测量结果。 3. 使用方法 使用经纬仪进行经度和纬度测量的步骤如下：
3.1 安装经纬仪 首先，将经纬仪底座固定在测量场地上，确保底座平稳和水平。 3.2 调整水平仪 使用水平仪调整经纬仪底座的水平度，确保仪器在测量过程中保持平稳。 3.3 对准目标 使用望远镜将经纬仪对准待测点的目标，并确保目标清晰可见。 3.4 测量角度 使用测角装置测量太阳在地平面上的角度，并记录测量结果。 3.5 计算经纬度 根据测量角度和已知的日期、时间信息，使用数学方法计算出经度和纬度的数值。 4. 注意事项 使用经纬仪进行测量时需要注意以下事项： - 在使用经纬仪前，请阅读并理解本说明书中的全部内容，确保正确操作仪器； - 在进行测量时，尽量选择无阴影和遮挡的测量场地，以确保太阳能够完整地照射到地平面上； - 在调整底座水平度时，使用水平仪仔细调整，确保水平度的准确性； - 在观测太阳角度时，需保持仪器稳定和目标清晰可见，避免手部颤抖和观测误差。 5. 维护保养 经纬仪的维护保养对于保持仪器的精度和寿命至关重要。以下是几点常见的维护保养 注意事项： - 定期清洁经纬仪的镜片和测角装置，确保无污染和无刮伤； - 使用防尘罩保护望远镜和测角装置，避免灰尘和水分进入； - 定期检查仪器的底座和支臂，确保稳定性和可调节性； - 储存经纬仪时，注意防潮和避免高温和阳光直射。 以上是经纬仪的使用说明和维护保养方法。希望本文对您能有所帮助，祝您使用愉快！
电子经纬仪操作手册 电子经纬仪操作手册 一、目的 本手册旨在为使用电子经纬仪的用户提供操作指南，确保在使用过程中能够正确地操作仪器，并获得准确、可靠的数据。 二、电子经纬仪简介 电子经纬仪是一种常见的测量仪器，主要用于地形、建筑和航空摄影测量等领域的角度测量。它具有高精度、自动化、数字化和易操作等特点，极大地提高了测量工作的效率和精度。 三、操作步骤 1、准备工作：安装电池或使用电源适配器，确保仪器电量充足。将仪器安装在三脚架上，并调整三脚架的高度和角度，使其保持稳定。 2、开机：按下电源开关，仪器显示屏会显示初始界面。 3、校准：在进行测量之前，需要对仪器进行校准。按照仪器提示，将仪器水平旋转至前后视方向，并进行气泡水平仪的校准。 4、设置测站：在测量之前，需要设置测站。输入测站坐标、仪器高度等信息，并输入棱镜高度。
5、对目标：将镜头对准目标，按下测量键，仪器会自动测量并显示角度数据。如果需要测量多个目标，可以切换到连续测量模式，依次测量多个目标。 6、数据存储：在测量过程中，可以将数据存储到仪器内存或外部存储设备中。 7、关机：在结束测量之后，需要关闭仪器。先关闭测量模式，然后将仪器电源开关拨到关闭位置。 四、注意事项 1、在使用仪器之前，需要了解其基本原理、操作方法和注意事项。 2、确保仪器的电量充足，避免在测量过程中突然断电。 3、在测量过程中，需要保持仪器稳定，避免震动或倾斜对测量结果的影响。 4、在使用气泡水平仪进行校准时，需要保证其精度和稳定性。 5、在存储数据时，需要确保存储设备有足够的容量，并避免数据丢失。 6、在使用过程中，需要遵守相关法律法规和安全规定。 五、维护与保养
三鼎全站仪操作 一、全站仪放线： 1、首先对中整平，过后开机 2、按“菜单”键选择“放样功能” 3、按对应的“F2”键进入放样模式 (1) 按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找 (2) 按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步 (3) 按“F3”键设置后视：选择“F2”键“坐标输入”输入方式同（2），让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消” (4) 按“F4”键“开始放样”，将放样点坐标输入仪器，输入方法同（2），输入过后沿水平方向缓缓转动仪器，将水平角调成0°0′0″，旋紧水平制动螺旋，也就是说要放样点就在此方向上，指挥立尺员移动棱镜，待水平距离也是0米时就可以已完成此点放样工作（上面显示的箭头方向既是立尺员要移动的方向，如“↑”表示他还要向前走上面显示的多远距离，“↓”表示他还要向仪器方向走上面显示的多远距离。按面板上“ESC”一次，退出。进行下一点放样工作。 二、全站仪测量： 1、首先对中整平，过后开机 2、按“菜单”键选择“测量功能” 3、按对应的“F1”键进入测量模式 （1）按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找 （2）按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步 （3）按“F3”键设置后视：选择“F2”键“坐标输入”输入方式同（2），让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按 “F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消” （4）按“F4”键“开始测量”，指挥立尺员将棱镜立在要测量点上，照准棱镜中心，按F1测存，或按F2测量，想保存的话再按F3保存，按F2测量时按面板上的“翻页”，既可以查找到此次测量得到的坐标数据。最后，按面板上“ESC”一次，退出。进行下一点测量工作。 评价答案

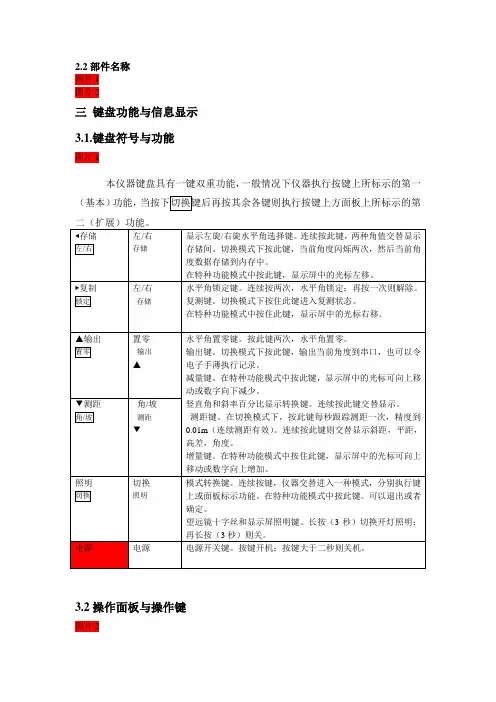

2.2部件名称 图片1 图片2 三键盘功能与信息显示 3.1.键盘符号与功能 图片1 本仪器键盘具有一键双重功能，一般情况下仪器执行按键上所标示的第一（基本）功能，当按下切换键后再按其余各键则执行按键上方面板上所标示的第二（扩展）功能。 ?存储左/右左/右 存储 显示左旋/右旋水平角选择键。连续按此键，两种角值交替显示 存储间。切换模式下按此键，当前角度闪烁两次，然后当前角 度数据存储到内存中。 在特种功能模式中按此键，显示屏中的光标左移。 ?复制锁定左/右 存储 水平角锁定键。连续按两次，水平角锁定；再按一次则解除。 复测键。切换模式下按住此键进入复测状态。 在特种功能模式中按住此键，显示屏中的光标右移。 ▲输出置零置零 输出 ▲ 水平角置零键。按此键两次，水平角置零。 输出键。切换模式下按此键，输出当前角度到串口，也可以令 电子手薄执行记录。 减量键。在特种功能模式中按此键，显示屏中的光标可向上移 动或数字向下减少。 ▼测距角/坡 角/坡 测距 ▼ 竖直角和斜率百分比显示转换键。连续按此键交替显示。 测距键。在切换模式下，按此键每秒跟踪测距一次，精度到 0.01m（连续测距有效）。连续按此键则交替显示斜距，平距， 高差，角度。 增量键。在特种功能模式中按住此键，显示屏中的光标可向上 移动或数字向上增加。 照明切换切换 照明 模式转换键。连续按键，仪器交替进入一种模式，分别执行键 上或面板标示功能。在特种功能模式中按此键。可以退出或者 确定。 望远镜十字丝和显示屏照明键。长按（3秒）切换开灯照明； 再长按（3秒）则关。 电源电源电源开关键。按键开机；按键大于二秒则关机。 3.2操作面板与操作键 图片2
