公称直径DN与钢管壁厚等级（Sch）表示方法
钢管的壁厚等级系列的表示方法在不同标准中所表示的方法各不相同。主要有三种表示方法：
1）以管子表号（Sch）表示：
对于碳钢管壁厚有：Sch10、20、30、40、60、80、100、120、140、160等10个等级（若数字后面加S，表示不锈钢管）；
对于不锈钢壁厚系列有：5S、10S、40S、80S四个等级
2）以管子重量表示，如STD(标准重量)，XS(加厚管)，XXS(特厚管)
3）以钢管壁厚尺寸表示，即“管外径×壁厚”，如φ89X4
钢管壁厚分级表（GB标准）
（注：文件素材和资料部分来自网络，供参考。请预览后才下载，期待你的好评与关注。）
钢管公称直径对照表 管子的公称直径 一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。工程中所用的无缝管，如输送流体用无缝钢管(GB 8163-87)、石油裂化用无缝钢管(GB 9948-88)、化肥设备用高压无缝钢管（GB 6479-86)等，标记方法不用公称直径，而是以外径乘厚度表示。标准中称此外径与厚度为公称外径与公称厚度。输送流体用无缝钢管和一般用途无缝钢管分热轧管和冷拔管两种。冷拔管的最大外径为200mm；热轧公称直径 管的最大外径为630mm。在管道工程中，管径超过57mm时，常采用热轧管。管径在57mm 以内常选用冷拔管。 钢管公称直径对照表
1. 压力容器的公称直径 用钢板卷焊制成的筒体，其公称直径指的是内径。现行标准中规定的公称直径系列如表4-4所示。若容器直径较小，筒体可直接采用无缝钢管制作。此时，公称直径指钢管外径。封头的公称直径与筒体一致。 2.管子的公称直径 一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。 为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。 管路附件也用公称直径表示，意义同有缝管。 工程中所用的无缝管，如输送流体用无缝钢管(GB 8163-87)、石油裂化用无缝钢管(GB 9948-88)、化肥设备用高压无缝钢管（GB 6479-86)等，标记方法不用公称直径，而是以外径乘厚度表示。标准中称此外径与厚度为公称外径与公称厚度。 输送流体用无缝钢管和一般用途无缝钢管分热轧管和冷拔管两种。冷拔管的最大外径为200mm；热轧管的最大外径为630mm。在管道工程中，管径超过57mm 时，常采用热轧管。管径在57mm以内常选用冷拔管。 3. 容器零部件的公称直径 有些零部件如法兰、支座等的公称直径，指的是与它相配的筒体、封头的公称直径。DN2000法兰是指与DN2000筒体(容器)或封头相配的法兰。DN2000鞍座是指支承DN2000mm容器的鞍式支座。还有一些零部件的公称直径是与它相配的管子公称直径表示的。如管法兰，DN200管法兰是指连接DN200mm管子的管法兰。另有一些容器零部件，其公称直径是指结构中的某一重要尺寸，如视镜的视孔、填料箱的轴径等。DN80(Dg80)视镜，其窥视孔的直径为80mm。
?常用管道公称直径和外径对照 ?公称直径(nominal diameter)，又称平均外径(mean outside diameter)。指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。它主要分为三方面： 1. 压力容器的公称直径 用钢板卷焊制成的筒体，其公称直径指的是内径。现行标准中规定的公称直径系列如表4-4所示。若容器直径较小，筒体可直接采用无缝钢管制作。此时，公称直径指钢管外径。封头的公称直径与筒体一致。 2.管子的公称直径 一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，
壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。 为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。 管路附件也用公称直径表示，意义同有缝管。 工程中所用的无缝管，如输送流体用无缝钢管(GB 8163-87)、石油裂化用无缝钢管(GB 9948-88)、化肥设备用高压无缝钢管（GB 6479-86)等，标记方法不用公称直径，而是以外径乘厚度表示。标准中称此外径与厚度为公称外径与公称厚度。 输送流体用无缝钢管和一般用途无缝钢管分热轧管和冷拔管两种。冷拔管的最大外径为200mm；热轧管的最大外径为630mm。在管道工程中，管径超过57mm 时，常采用热轧管。管径在57mm以内常选用冷拔管。 3. 容器零部件的公称直径 有些零部件如法兰、支座等的公称直径，指的是与它相配的筒体、封头的公称直径。DN2000法兰是指与DN2000筒体(容器)或封头相配的法兰。DN2000鞍座是指支承DN2000mm容器的鞍式支座。还有一些零部件的公称直径是与它相配的管子公称直径表示的。如管法兰，DN200管法兰是指连接DN200mm管子的管法兰。另有一些容器零部件，其公称直径是指结构中的某一重要尺寸，如视镜的视孔、填料箱的轴径等。DN80(Dg80)视镜，其窥视孔的直径为80mm。
一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。 . 管子系列标准 压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。世界各国应用的标准体系虽然多，大体可分成两大类。压力管道标准见表3。法兰标准见表4。 表3 压力管道标准 分类 大外径系列 小外径系列 规格 DN-公称直径 Ф－外径 DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm
一般来说,管子的直径可分为外径,内径,公称直径. 无缝钢管外径用字母D来表示,其后附加外直径尺寸和壁厚.例如外径为108mm的无缝钢管,壁厚为5mm,用D108*5表示. 镀锌钢管采用DN表示. 在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子,管件,阀门,法兰,垫片等结构尺寸,公称尺寸用DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚. 世界各国应用的标准体系虽然多,大体可分成两大类,即大外径系列和小外径系列. 大外径系列:(DN---公称直径.￠---外径). DN15---￠22mm. DN20---￠27mm. DM25---￠34mm. DN32---￠42mm. DN40---￠48mm. DN50---￠60mm. DN65---￠76(73)mm. DN80---￠89mm. DN100---￠114mm. DN125---￠140mm. DN150---￠168mm. DN200---￠219mm. DN250---￠273mm. DN300---￠324mm. DN350---￠360mm. DN400---￠406mm. DN450---￠457mm. DN500---￠508mm. DN600---￠610mm. 小外径系列: DN15---￠18mm. DN20---￠25mm. DN25---￠32mm. DN32---￠38mm. DN40---￠45mm. DN50---￠57mm. DN65---￠73mm. DN80---￠89mm. DN100---￠108mm. DN125---￠133mm. DN150---￠159mm. DN200---￠219mm. DN250---￠273mm. DN300---￠325mm. DN350---￠377mm. DN400---￠426mm. DN450---￠480mm. DN500---￠530mm. DN600---￠630mm.
?
常用管道公称直径和外径对照
公称直径(nominal diameter)，又称平均外径(mean outside diameter)。指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。它主要分为三方面： 1. 压力容器的公称直径 用钢板卷焊制成的筒体，其公称直径指的是内径。现行标准中规定的公称直径系列如表4-4所示。若容器直径较小，筒体可直接采用无缝钢管制作。此时，公称直径指钢管外径。封头的公称直径与筒体一致。 2.管子的公称直径 一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。 为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。 管路附件也用公称直径表示，意义同有缝管。 工程中所用的无缝管，如输送流体用无缝钢管(GB 8163-87)、石油裂化用无缝钢管(GB 9948-88)、化肥设备用高压无缝钢管（GB 6479-86)等，标记方法不用公称直径，而是以外径乘厚度表示。标准中称此外径与厚度为公称外径与公称厚度。 输送流体用无缝钢管和一般用途无缝钢管分热轧管和冷拔管两种。冷拔管的最大外径为200mm；热轧管的最大外径为630mm。在管道工程中，管径超过57mm 时，常采用热轧管。管径在57mm以内常选用冷拔管。 3. 容器零部件的公称直径 有些零部件如法兰、支座等的公称直径，指的是与它相配的筒体、封头的公称直径。DN2000法兰是指与DN2000筒体(容器)或封头相配的法兰。DN2000鞍座是指支承DN2000mm容器的鞍式支座。还有一些零部件的公称直径是与它相配的管子公称直径表示的。如管法兰，DN200管法兰是指连接DN200mm管子的管法兰。 另有一些容器零部件，其公称直径是指结构中的某一重要尺寸，如视镜的视孔、填料箱的轴径等。DN80(Dg80)视镜，其窥视孔的直径为80mm。
钢管壁厚等级表示方法 钢管的壁厚等级系列的表示方法在不同标准中所表示的方法各不相同。主要有三种表示方法： 1）以管子表号（Sch）表示： 对于碳钢管壁厚有：Sch10、20、30、40、60、80、100、120、140、160等10个等级（若数字后面加S，表示不锈钢管）； 对于不锈钢壁厚系列有：5S、10S、40S、80S四个等级 2）以管子重量表示，如STD(标准重量)，XS(加厚管)，XXS(特厚管) 3）以钢管壁厚尺寸表示，即“管外径×壁厚”，如φ89X4 1、以管子表号(Sch．)表示壁厚系列 这是1938年美国国家标准协会ANSIB36.10(焊接和无缝钢管)标准所规定的。 管子表号(Sch．)是设计压力与设计温度下材料的许用应力的比值乘以1000，并经圆整后的数值。即 Sch .=P/[ó]t×1000（1-2-1） 式中 P—设计压力，MPa； [ó]t—设计温度下材料的许用应力，MPa。 无缝钢管与焊接钢管的管子表号可查资料确定。 ANSI B36.10和JIS标准中的管子表号为；Sch10、20、30、40、60、80、100、120、140、160。 ANSI B36.19中的不锈钢管管子表号为：5S、10S、40S、80S。 管表号(Sch．)并不是壁厚，是壁厚系列。实际的壁厚，同一管径，在不同的管子表号中其厚度各异。不同管子表号的管壁厚度，在美国和日本是应用计算承受内压薄壁管厚度的Barlow公式计算并考虑了腐蚀裕量和螺纹深度及壁厚负偏差-12．5％之后确定的，如公式(1-2-2)和(1-2-3)所示 tB=D0P/2[ó]t（1-2-2） t=[D0/2（1-0.125）×P/[ó]t]+2.54（1-2-3） 式中 tB 、t——分别表示理论和计算壁厚，mm D0————管外径，mm
补充：：：：600以上的都是焊接管道，公称直径和外径没有对应关系！ 压力管道标准规格 DN-公称直径 Ф－外径大外径系列DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm， 小外径系列 DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm， 一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
不锈钢按照ASME B36 10M-1996标准尺寸及重量 对照表 标准尺寸及重量对照表 SCH 是Schedule的缩写. SCH No. 为管壁厚度号! 管道壁厚的SCH表示 Sch就是"schedule" ，管道的壁厚等级 SCH是设计压力与设计温度下材料的许用应力的比值乘以1000，并经圆整的数值。即：SCH.＝P/〔σ〕t×1000 式中：P——设计压力,MPa 〔σ〕t——设计温度下材料的许用应力,Mpa 管道表号（SCH.）并不是壁厚，是一壁厚系列。同一管径，不同的管道表号，其壁厚不同。SCH.愈大者管壁愈厚。 对于碳钢管壁厚系列有SCH.10，20，30，40，60，80，100，120，140，160 等10 个等级。 对于不锈钢管壁厚系列有SCH.5S，10S，40S，80S 4 级。 中国管道设计习惯，一般用ODxSn，即管道公称外径x壁厚。例OD108x4 每米公斤=（外径-壁厚）×壁厚×0.02491 每英尺磅=每米公斤×0.30481/0.4536 英寸毫米单位壁厚. 壁厚. 重量重量 . mm 英寸公斤/米. 磅/英尺 1/8” 10.3 10S 1.24 0. 9 0.28 0.19 1/8”10.3 STD-40 1.73 0.068 0.37 0.25 1/8” 10.3 XS-80 2.41 0.095 0.48 0.32 1/4” 13.7 10S 1.65 0.065 0.50 0.34 1/4” 13.7 STD-40 2.24 0.088 0.64 0.43 1/4” 13.7 XS-80 3.02 0.119 0.81 0.55 3/8” 17.1 10S 1.65 0.065 0.64 0.43 3/8”17.1 STD-40 2.31 0.091 0.85 0.57 3/8” 17.1 XS-80 3.20 0.126 1.11 0.75 1/2” 21.3 5S 1.05 0.042 0.53 0.36 1/2”21.3 10S 2.11 0.083 1.01 0.68 1/2” 21.3 STD-40 2.77 0.109 1.28 0.86 1/2” 21.3 XS-80 3.73 0.147 1.63 1.10
精心整理 精心整理 钢管公称直径与钢管实际外径的对照表 1英寸=25.4毫米=8英分 1/2是四分(4英分)DN15 3/4是六分(6英分)DN20 2分管??DN8 4分管??DN15 6分管??DN20 1′????DN25 1.2′??DN32 1.5′??DN40 2′????DN50 2.5′??DN65 3′????DN80 4′????DN100 5′????DN125 6′????DN150 8′????DN200 10′????DN250 12′????DN300 GB/T50106-2001 关于DN 与De 的区别： 1、DN 4分管：4/8英寸：DN15； 6分管：6/8英寸：DN20； 1寸管：1寸二管：1又寸半管：1又两寸管：2三寸管：3DN75）； 四寸管：4De De 标注的，均需要标注成外径X 壁厚的形式； 主要用于描述：无缝钢管、PVC 等塑料管道、和其他需要明确壁厚的管材。 拿镀锌焊接钢管为例，用DN 、De 两种标注方法如下： DN20De25X2.5mm DN25De32X3mm DN32De40X4mm DN40De50X4mm 等等。。。。。。我们习惯于使用DN 来标注焊接钢管，在不涉及到壁厚的情况下很少使用De 来标注管道； 但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De ，而不是指DN ，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。
精心整理 精心整理 两种管道材料的连接方式不外乎：丝扣连接及法兰连接。其他连接方式就用得很少了。 镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。 注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触 工程管径对照表（常用）压力管道标准 压力管道标准 压力管道标准????规格 ????DN-公称直径 ????Ф－外径 ??大外径系列 DN15-ф22mm，DN20-ф27mm ??DN25-ф34mm，DN32-ф42mm ??DN40-ф48mm，DN50-ф60mm ??DN65-ф76(73)mm，DN80-ф89mm ??DN100-ф114mm，DN125-ф140mm ??DN150-ф168mm，DN200-ф219mm ??DN250-ф273mm，DN300-ф324mm ??DN350-ф360mm，DN400-ф406mm ??DN450-ф457mm，DN500-ф508mm ??DN600-ф610mm， ??小外径系列 ??DN15-ф18mm，DN20-ф25mm ??DN25-ф32mm，DN32-ф38mm ??DN40-ф45mm，DN50-ф57mm ??DN65-ф73mm，DN80-ф89mm ??DN100-ф108mm，DN125- ??DN150- ??DN250- ??DN350- 内径、公称直径。管材为无缝钢管的管子的外径用字母D来表 108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的
外径尺寸和壁厚表（美标 ANSI B36.10 B36.19M） Outside Diameter amd Wall Thickness 径al ze 外径 Outside Diameter 公称壁厚 T Norminal Wall Thickness N D SCH5s SCH10s SCH10 SCH20 SHC30 SCH40s STD SCH40SCH60 SCH80s XS SCH80 SCH1 00 SCH12 SCH104 SCH16 6 10.3 -- 1.24 -- -- -- 1.73 1.73 1.73 -- 2.41 2.41 2.41 -- -- -- 8 13.7 -- 1.65 -- -- -- 2.24 2.24 2.24 -- 3.02 3.02 3.02 -- -- -- 10 17.1 -- 1.65 -- -- -- 2.31 2.31 2.31 -- 3.20 3.20 3.20 -- -- -- 15 21.3 1.65 2.11 -- -- -- 2.77 2.77 2.77 -- 3.73 3.73 3.73 -- -- -- 4.7 20 26.7 1.65 2.11 -- -- -- 2.87 2.87 2.87 -- 3.91 3.91 3.91 -- -- -- 5.5 25 33.4 1.65 2.77 -- -- -- 3.38 3.3 8 3.38 -- 4.55 4.55 4.55 -- -- -- 6.3 32 42.2 1.65 2.77 -- -- -- 3.56 3.5 6 3.56 -- 4.85 4.85 4.85 -- -- -- 6.3 40 48.3 1.65 2.77 -- -- -- 3.68 3.68 3.68 -- 5.08 5.08 5.08 -- -- -- 7.1 50 60.3 1.65 2.77 -- -- -- 3.91 3.91 3.91 -- 5.54 5.54 5.54 -- -- -- 8.7 65 73.0 2.11 3.05 -- -- -- 5.16 5.16 5.16 -- 7.01 7.01 7.01 -- -- -- 9.5 80 88.9 2.11 3.05 -- -- -- 5.49 5.49 5.49 -- 7.62 7.62 7.62 -- -- -- 11.1 90 101.6 2.11 3.05 -- -- -- 5.74 5.74 5.74 -- 8.08 8.08 8.08 -- -- -- 00 114.3 2.11 3.05 -- -- -- 6.02 6.02 6.02 -- 8.56 8.56 8.56 -- 11.13 -- 13.4 25 141.3 2.77 3.40 -- -- -- 6.55 6.55 6.55 -- 9.53 9.53 9.53 -- 12.7 -- 15.8 50 168.3 2.77 3.40 -- -- -- 7.11 7.11 7.11 -- 10.97 10.97 10.97 -- 14.27 -- 18.2 00 219.1 2.77 3.76 -- 6.35 7.04 8.18 8.18 8.18 10.31 12.70 12.70 12.70 15.09 18.26 20.62 23.0 50 273.1 3.4 4.19 -- 6.35 7.8 9.27 9.27 9.27 12.70 12.70 12.70 15.09 18.26 21.44 25.4 28.5 00 323.9 3.96 4.57 -- 6.35 8.38 9.53 9.53 10.31 14.27 12.70 12.70 17.48 21.44 25.4 28.58 33.3 50 355.6 3.96 4.78 6.35 7.92 9.53 -- 9.53 11.13 15.09 -- 12.70 19.05 23.83 27.79 31.75 35.7 00 406.4 4.19 4.78 6.35 7.92 9.53 -- 9.53 12.7 16.66 -- 12.70 21.44 26.19 30.96 36.53 40.4 50 457.2 4.19 4.78 6.35 7.92 11.13 -- 9.53 14.27 19.05 -- 12.70 23.83 29.36 34.96 39.67 45.2 00 508.0 4.78 5.54 6.35 9.53 12.7 -- 9.53 15.09 20.62 -- 12.70 26.19 32.54 38.1 44.45 50.0 50 558.8 4.78 5.54 6.35 9.53 12.7 -- 9.53 -- 22.23 -- 12.70 28.58 34.93 41.28 47.63 53.9 00 609.6 5.54 6.35 6.35 9.53 14.27 -- 9.53 17.48 24.61 -- 12.70 30.96 38.89 46.02 52.37 59.5 50 660.4 -- -- 7.92 12.7 -- -- 9.53 -- -- -- 12.70 -- -- -- -- 00 711.2 -- -- 7.92 12.7 15.88 -- 9.53 -- -- -- 12.70 -- -- -- -- 50 762.0 6.35 7.92 7.92 12.7 15.88 -- 9.53 -- -- -- 12.70 -- -- -- -- 00 812.8 -- -- 7.92 12.7 15.88 -- 9.53 17.48 -- -- 12.70 -- -- -- -- 50 863.6 -- -- 7.92 12.7 15.88 -- 9.53 17.48 -- -- 12.70 -- -- -- -- 00 914.4 -- -- 7.92 12.7 15.88 -- 9.53 17.48 -- -- 12.70 -- -- -- -- 50 965.2 -- -- -- -- -- -- 9.53 -- -- -- 12.70 -- -- -- -- 00 1016.0 -- -- -- -- -- -- 9.53 -- -- -- 12.70 -- -- -- --
无缝钢管公称直径与外径对照表如下： 无缝钢管的生产一般可分为热轧和热轧两种。冷轧无缝钢管的体积比热轧无缝钢管小，冷轧无缝钢管的壁厚一般小于热轧无缝钢管。但表面看起来比厚壁无缝钢管还要亮。表面不要太粗糙，毛刺直径不要太大。 冷轧管最大公称直径200mm，热轧管最大公称直径600mm。 扩展数据： 1公称直径是管道系统中所有管道附件的尺寸，用数字表示。公称直径是一个方便的整数，仅供参考，与加工尺寸关系不大。 公称直径用字母“DN”后跟数字标记。这是因为金属管的壁非常薄，而且管子的外径与管子的内径几乎相同。因此，取管子外径与管子内径之和的平均值作为管子直径。 2为了统一钢管和管件的连接尺寸，采用公称直径（又称公称直径和公称直径）。例如，焊接钢管按其厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径既不是外径，也不是内径，而是与普通钢管内径相似的公称尺寸。每个公称直径对应于外径，其内径随厚度而变化。公称直径可用公制毫米或英制英寸表示。管道附件也用公称直径表示，与开槽管相同。 一般来说，管道的直径可分为外径、内径和公称直径。 无缝钢管的外径用字母D表示，其次是外径的尺寸和壁厚。例如外径108的无缝钢管，壁厚为5mm，用d108*5表示。塑料管也用外径表示，如de63。其他管道，如钢筋混凝土管、铸铁管和镀锌钢管，用DN表示。 设计图纸中通常使用公称直径。公称直径是为便于设计、制造和维护而人为指定的标准。也称为公称直径，是管道（或管件）的规格名称。 管子的公称直径不等于它的内径和外径。 例如，有102*5和108*5无缝钢管，公称直径为100毫米。108为管道外径，5为管道壁厚。因此，钢管内径为（108-5-5）=98mm，但不等于钢管外径减去两倍壁厚之差。也可以说，公径是接近内径但不等于内径的管径的规格名称。
压力直径 用钢板卷焊制成的筒体，其公称直径指的是内径。若容器直径较小，筒体可直接采用无缝钢管制作。此时，公称直径指钢管外径。封头的公称直径与筒体一致。[1] 管子直径 一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）=98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中
采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。[1] 为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。(管子又分为英制管和公制管的。公称直径为DN100的管，如果该管为国际通用系列（俗称英制管），其外径是114.3mm；如果该管为国内沿用系列（俗称公制管），其外径是108mm。这样就出现了两种直径了，不矛盾的。)公称直径可用公制mm表示，也可用英制in表示。 [1] 公称直径管路附件也用公称直径表示，意义同有缝管。工程中所用的无缝管，如输送流体用无缝钢管(GB 8163-87)、石油裂化用无缝钢管(GB 9948-88)、化肥设备用高压无缝钢管（GB 6479-86)等，标记方法不用公称直径，而是以外径乘厚度表示。标准中称此外径与厚度为公称外径与公称厚度。输送流体用
DN-公称直径 小外径系列 DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm， 一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
公称直径与外径对照表： 其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。 大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。 比如φ108*7的外径108，它的公称直径是100；再比如 φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。 具体对照表如下： 规格：DN-公称直径Ф－外径 1、大外径系列 DN15-ф22mm， DN20-ф27mm DN25-ф34mm， DN32-ф42mm DN40-ф48mm， DN50-ф60mm DN65-ф76(73)mm， DN80-ф89mm DN100-ф114mm， DN125-ф140mm DN150-ф168mm，
DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，2、小外径系列 DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，
DN350-ф377mm， DN400-ф426mm DN450-ф480mm， DN500-ф530mm DN600-ф630mm 一般来说，管子的直径可分为外径、内径、公称直径。 管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。 在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。 管子的公称直径和其内径、外径都不相等。 例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。 在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直
D N英寸公称外径对照 The Standardization Office was revised on the afternoon of December 13, 2020
DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表： 压力管道标准规格 DN-公称直径Ф－外径 大外径系列 DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76(73)mm ，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm， 小外径系列 DN15-ф18mm，DN20-ф25mm
DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm

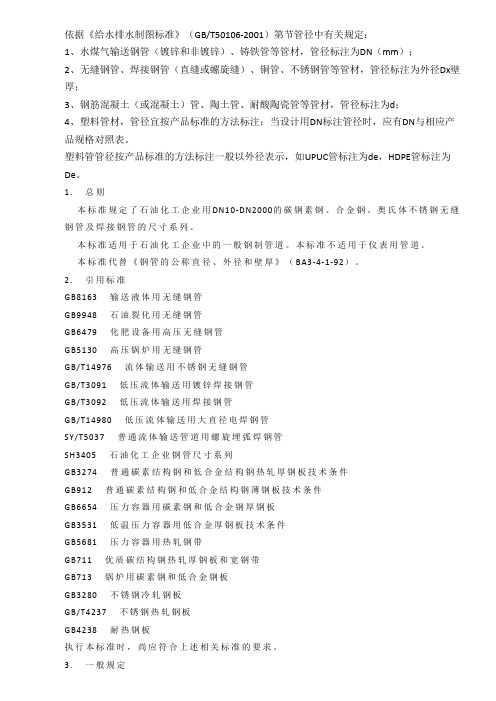

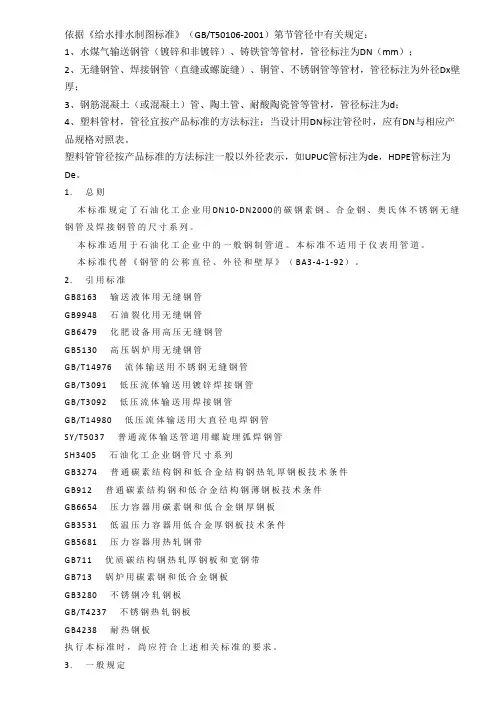

工程管径对照表 1 英寸=毫米=8英分 1/2 是四分(4英分) DN15 3/4 是六分(6英分) DN20 2分管 DN8 4分管 DN15 6分管 DN20 1′ DN25 ′ DN32 ′ DN40 2′ DN50 ′ DN65 3′ DN80 4′ DN100 5′ DN125 6′ DN150 8′ DN200 10′ DN250 12′ DN300 GB/T50106-2001 管径 管径应以mm为单位。 管径的表达方式应符合下列规定： 1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示； 2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示； 3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示； 4 塑料管材，管径宜按产品标准的方法表示； 5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。 建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB ）
