高功率IPG光纤激光器应用简介 一、IPG光纤激光器简介 1.光纤激光器简介 光纤激光器是指用掺稀土元素玻璃光纤作为增益介质的激光器，光纤激光器可在光纤放大器的基础上开发出来:在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”，当适当加入正反馈回路(构成谐振腔)便可形成激光振荡输出。 2.光纤激光器的优势 首先是使用成本低，光纤激光器替代了不稳定或高维修成本的传统激光器。其次，光纤激光的柔性导光系统，非常容易与机器人或多维工作台集成。第三，光纤激光器体积小，重量轻，工作位置可移动。第四，光纤激光器可以达到前所未有的大功率(至五万瓦级)。第五，在工业应用上比传统激光器表现更优越。它有适用于金属加工的最佳波长和最佳的光束质量，而且光纤激光器在每米焊接和切割上的费用最低。第六，一器多机，即一个激光器通过光纤分光成多路多台工作。第七，免维护，使用寿命长。最后，由于其极高的稳定性，大大降低了运行中对激光质量监控的要求。简单来说就是高功率下的极好光束质量，高光束质量下的极好电光效率，高功率高光束质量下的极小体积、可移动性和柔性。 3.IPG简介 全球最大的光纤激光制造商IPG Photonics由Valentin Gapontsev博士于1991年创建，总部设在美国东部麻省。IPG在德国、美国、俄罗斯和意大利设有生产、研发基地，并在全球设有销售和服务网点，覆盖美国、英国、欧洲、印度、日本、韩国、新加坡和中国，并于2006年在美国纳斯达克上市。
十八年来，IPG致力于纵向合成，所有的核心配件均为IPG研发、生产和拥有，同时也是唯一一个能为客户提供高性价比的光纤和半导体激光器的厂家。 高功率是IPG的优势。全世界已有上千台IPG的高功率(>1KW)光纤激光器在汽车制造、船舶制造、海上平台和石油管道、航空航天和技术加工等工业领域中得以应用。在日本，我们向丰田、三菱、住友在内的客户售出了数百台IPG的大功率光纤激光器。这些激光器的成功应用，说明了IPG光纤激光已成熟，且成为制造业的技术工具之一。依近期国内各厂家、院校、集成商对IPG光纤激光器大量的订单来看，光纤激光在中国市场广泛应用的局面会很快到来，尤其是在金属加工(切割、焊接、熔覆、快速成型等)方面。 二、高功率光纤激光应用领域 1.激光焊接领域的应用 光纤激光器的光束质量好，连续功率大，适用于深熔焊和浅表热导焊。连续激光通过调制可提供激光脉冲，从而获得高峰值功率和低平均功率，适用于需要低热输入要求的焊接。由于高功率激光的调制频率高达1万赫兹，因而能够提高脉冲焊接的产能。光纤输送方式使激光能够灵活地集成在传统焊钳、振镜头、机器人和远程焊接系统内。无论采用何种光束输送方式，光纤激光器都具有无可比拟的性能。典型的点焊应用包括依靠振镜头传送光束，从而完成剃须刀片和硬盘挠曲的焊接，从而充分地利用光纤激光器的脉冲功能。光纤激光器的光斑小，焦距长，因而远距离激光焊接的能力大大提高。1-2米的工作间距与传统机器人相比使工作区域提高了数倍，配备光纤激光器的远程焊接工位包括车门焊接、多点焊接和整个车身框架的搭接焊接。光纤激光器焊接的其它例子包括传动部件全熔焊、船用厚钢板深熔焊、电池组密封焊接、高压密封等等。图1展示了光纤激光焊接的效果。
可调谐分布反馈式半导体激光器模块使用说明 1．基本构成 本模块以NEC 四波可调谐半导体激光器（NX8570系列）为核心，配以可调恒流源电路、可调谐自动温度控制电路以及相应的保护电路组成。功率与波长调节方式采用电位器调整方式，全量程范围内模拟连续可调。对应的工作状态指示灯标识当前温度与功率工作状态是否正常（常亮正常）。光纤输出口与电源线引出口未做固化处理，预留四方向可调节口可供客户使用时根据需要进行相应地调整。 2．技术指标（NEC NX8570） 3．波长与功率标定（出厂设置）Table.A 四波长标定值 参数 最小值典型值最大值单位输出光功率 20--mW 峰值波长 1530ITU-T 1609nm 波长稳定性 -20-+20pm 光谱线宽 -12MHz 边模抑制比 3545dB 相对强度噪声 ---150dB/Hz输出隔离度 30--dB 偏振消光比 20--dB 校准波长 1547.72/1549.32/1550.92/1552.52nm 校准功率偏差
--0.01dB 功率调节范围 0-20mW 波长调节范围@1547.72nm -0.4-+0.4nm 波长调节范围@1549.32nm -0.4-+0.4nm 波长调节范围@1550.92nm -0.2-+0.2nm 波长调节范围@1552.52nm -0.4-+0.4nm 输出光纤准直方式 慢轴准直输出尾纤 Fujikura PMF 9/125Panda 外层900um 套管保护输出连接器 FC/PC慢轴对准电源供电 DC +5VGND 双绞线工作温度 0-+50℃储存温度 -20-+70℃散热方式 壳体顶面传导散热安装方式4角均布4mm 机械固定通孔 型号波长(nm 波长范围(nm光功率(dBm最大功率(dBmLSM-DFB-15471547.7190 >+/-0.413.02>13LSM-DFB-1549 1549.3210>+/-0.413.02>13
激光脉冲的平均功率和功率， 设脉冲激光器输出的单个脉冲持续时间（脉冲宽度）为：t,（实际为FWHM宽度） 单个脉冲的能量：E, 输出激光的脉冲重复周期为：T, 那么,激光脉冲的平均功率Pav = E/T,（即在一个重复周期内的单位时间输出的能量） 脉冲激光讲峰值功率（peak power）Ppk = E/t 能量密度=（单脉冲能量*所用频率）/光斑面积算 通常也用单位时间内的总能量除以光斑面积 峰值功率=脉冲能量除以脉宽 平均功率=脉冲能量*重复频率（每秒钟脉冲的个数） 脉冲激光器的能量换算 脉冲激光器的发射激光是不连续，一般以高重频脉冲间隔发射。发射能量以功的单位焦耳J） 计，即每次脉冲做功多少焦耳。 连续激光器发射的能量以功率单位瓦特（W）计量，即每秒钟做功多少焦耳，表示单位时间内 做功多少。 瓦和焦耳的关系：1W=1J/秒。 一台脉冲激光器，脉冲发射能量是1焦耳/次，脉冲频率是50Hz,则每秒钟发射激光50次，每秒钟内做功的平均功率为：50X 1焦耳=50焦耳，所以，平均功率就换算为50瓦。再举例 说明峰值功率的计算，一台绿光脉冲激光器，脉冲能量是0.14mJ/次，每次脉宽20 ns,脉冲 频率100kHz， 平均功率为：0.14mJ X 100k=14J/s=14W，即平均功率为14瓦；峰值功率是每次脉冲能量与脉宽之比，即 峰值功率：0.14mJ/20ns=7000W=7kW，峰值功率为7千瓦。 要想知道镜片的脉冲激光损伤阈值是否在承受极限内，既要计算脉冲激光的峰值功率，也要计算脉冲激光的平均功率，综合考虑。 如某ZnSe镜片的激光损伤阈值时是500MW/cm2,使用在一台脉冲激光器中，脉冲激光器的 脉冲能量是10J/cm2，脉宽10ns，频率50kHz。首先，计算平均功率：10J/cm2 X 50kHz =0.5MW/cm2 其次，再计算峰值功率：10J/cm2 / 10ns = 1000MW/cm2 从脉冲激光器的平均功率看，该镜片是能承受不被损伤的，但从脉冲激光器的峰值功率看， 是大于该镜片的激光损伤阈值的。所以，综合判断，该ZnSe镜片不宜用于此脉冲激光器。如果有条件，对脉冲激光器镜片，应当分别测试平均功率和峰值功率的激光损伤阈值。 Ave. Power :平均功率Pulse energy :脉冲能量Pulse Width :脉宽Peak Power:峰值功率Rep. Rate :脉冲频率ps：皮秒，10-12 S ns：纳秒，10-9S M: 兆, 106 J:焦耳W:瓦 氙灯作为激光设备一个常用光源，通常被人们也叫做激光氙灯、脉冲氙灯。氙灯是一 种填充氙气的光电管或闪光电灯。氙气化学性质不活泼，不能燃烧，也不助燃。是天然的稀

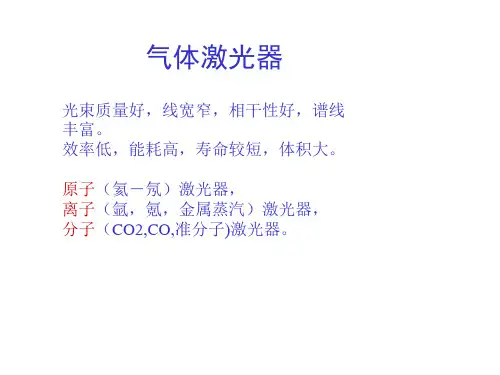

医学中常用的激光器 自第一台激光器问世后，人们对激光器件及技术进行了大量的研制工作，取得了相当可观的成果。目前能实现激光运转的工作物质达数百种以上，大体上分为气体、固体、半导体、染料等几大类。人们在探索激光产生机理的同时，扩展了激光的频谱范围，几千条谱线遍布于真空紫外到远红外的广阔光谱区域。激光方向性好、强度大，可以使被照物体在1/1000s内产生几千度的高温，瞬间发生汽化。由于激光的物理特性决定了其具有明显的生物学效应，。各种不同的激光具有不同的特性和组织效应，正确认识激光的这些特点，是选择和合理利用激光的基础。 一．气体激光器 气体激光器，按工作物质的性质，大致可分成下列三种：(1)原子激光器：利用原子跃迁产生激光振荡，以氦氖激光器为代表。氩、氪、氙等惰性气体，铜、镉、汞等金属蒸气，氯、溴、碘等卤素，它们的原子均能产生激光。原子激光器的输出谱线在可见和红外波段，典型输出功率为10毫瓦数量级。 (2)分子激光器：利用分子振动或转动状态的变化产生辐射制成的，输出的激光是分子的振转光谱。分 子激光器以二氧化碳(CO 2)激光器为代表，其他还有氢分子(H 2 )，氮分子(N 2 )和一氧化碳(CO)分子等激光 器。分子激光器的输出光谱大多在近红外和远红外波段，输出功率从数十瓦到数万瓦。(3)离子激光器：这类激光器的激活介质是离子，由被激发的离子产生激光放大作用，如氩离子(激活介质为Ar＋)激光器。氦镉激光器(激活介质为Cd＋)等。离子激光器的输出光谱大多在可见光和紫外波段，输出功率从几毫瓦到几十瓦。 气体激光器是覆盖波谱范围最广的一类器件，能产生连续输出。其方向性、单色性也比其他类型器件好，加之制造方便、成本低、可靠性高，因此成为目前应用最广的一类器体。 1、氦氖激光器 氦氖激光器能输出波长为632.8nm的可见光，具有连续输出的特性。它的光束质量很好(发散角小，单色性好，单色亮度大)。激光器结构简单，成本低，但输出功率较小。氦氖激光器在工业、科研、国防上应用很广，医疗上主要用于照射，有刺激、消炎、镇痛、扩张血管和针灸等作用，广泛用于内科、皮肤科、口腔科及细胞的显微研究。 氦氖激光器有三种结构形式：内腔式、外腔式和半内腔式。它们均由放电管、谐振腔、激励电源等三部分组成。以内腔式为例，放电毛细管是产生气体放电和激光的区域，它的内径很小，约在1到几毫米。电极A为阳极，由钨杆或钼(或镍)筒制成。阴极K为金属圆筒，由铝、钼、钽等制成，它们均有足够的电子发射能力和抗溅射能力。组成谐振腔的两块反射镜紧贴于放电管两端，并镀以多层介质膜。其中一个为全反射镜，另一个则为部分反射镜，整个谐振腔在出厂前已调整完毕，因此使用简单、方便。放电管的管径比放电毛细管粗几十倍，用以保持氦氖气压比及加固谐振腔。为了避免放电管变形而引起激光输出下降，内腔管的长度不宜过大，一般不超过一米。外腔式激光器可以更换不同的反射镜，使输出功率最大，光束发散角最小。也可在反射镜和放电管之间插入光学元件，以研究激光器的输出特性，调制它的频率或幅度，并可制成单频大功率激光器。 2、二氧化碳激光器 二氧化碳激光器的能量转换效率达20～25%(氦氖激光器的能量转换效率仅为千分之几)。它的输出波长为10.6微米，属于远红外区，连续输出功率可达万瓦级，常用电激励，结构比较简单紧凑，使用 方便，是目前最常用的激光器之一，在医学上，CO 2激光器作为手术刀使用日益引起人们的重视。CO 2 激 光器也用于皮肤科、外科、神经外科、整形外科、妇科和五官科的手术，在癌症的治疗上也有一定成效。 最常见的封离型内腔式二氧化碳激光器的管壳是由硬质玻璃或石英材料制成的。常见为三层玻璃套管结构，其最内层是放电管，中间层是水冷套，外层是储气管。在内外层之间有气体循环通路，这是为了保证混合气体的均匀分布而设计的。其光学谐振腔通常用平凹球面腔。球面镜可用石英或其他光学玻璃做基片，然后，在表面上镀层金属膜。平面镜是输出窗片，要求它对10.6μm的激光有很好的透过率，且表面不易损伤，机械性能好等。一般中小功率的激光器常常采用锗单晶做输出片，大功率的用砷化镓
关键词可调谐激光器波分复用光传输 1引言 光通信领域传统的光源均是基于固定波长的激光器模块，随着光通信系统的不断发展及应用推广，固定波长激光器的缺点逐渐显露出来：一方面随着DWDM技术的发展，系统中的波长数达到了数十甚至上百，在需要提供保护的场合，每个激光器的备份必须由相同波长的激光器提供，这样导致备份激光器数量增加，成本上升；另一个方面由于固定激光器需要区分波长，因此激光器的类型随着波长数的增加而不断增加，使得管理复杂程度和存货水平；再有如果要支持光网络中的动态波长分配，提高网络灵活性，需要配备大量不同波长的固定激光器，但每只激光器的使用率却很低，造成资源浪费。针对这些不足，随着半导体及其相关技术的发展，人们成功地研制出可调谐激光器，即在同一个激光器模块上控制输出一定带宽内的不同波长，且这些波长值和间隔均满足ITU-T的要求。 这样，通过使用可调谐激光器作为备份，一个激光器就可以对几个波长甚至整个波段的波长进行备份，从而降低备份成本；由于可调谐激光器不再区分波长，以及其有通用性，从而简化了存货管理和对资金的占用；通过在光网络中部署可调谐激光器，可以根据网络中波长使用的具体情况，动态地选择信号波长，从而以较低的成本实现动态的波长分配和使用，提升光网络的灵活性；此外，具有很调谐速度的可调谐激光器能够支持未来的光分组交换，等等。因此，鉴于可调谐激光器人有以上诸多优势，业内人士普遍认为，可调谐激光器不久将会取代固定波长激光器在光通信领域的地位。 2原理及特点 可调谐激光器从实现技术上看主要分为：电流控制技术、温度控制技术和机械控制技术等类型。其中电控技术是通过改变注入电流实现波长的调谐，具有ns级调谐速度，较宽的调谐带宽，但输出功率较小，基于电控技术的主要有SG-DBR（采样光栅DBR）和GCSR（辅助光栅定向耦合背向取样反射）激光器。温控技术是通过改变激光器有源区折射率，从而改变激光器输出波长的。该技术简单，但速度慢，可调带宽窄，只有几个nm。基于温控技术的主要有DFB（分布反馈）和DBR（分布布喇格反射）激光器。机械控制主要是基于MEMS （微机电系统）技术完成波长的选择，具有较大的可调带宽、较高的输出功率。基于机械控制技术的主要有DFB（分布反馈）、ECL（外腔激光器）和VCSEL（垂直腔表面发射激光器）等结构。下面从这几个方面可调谐激光器的原理进行说明。 2.1基于电流控制技术 基于电流控制技术的一般原理是通过改变可调谐激光器内不同位置的光纤光栅和相位控制部分的电流，从而使光纤光栅的相对折射率会发生变化，产生不同的光谱，通过不同区域光纤光栅产生的不同光谱的叠加进行特定波长的选择，从而产生需要的特定波长的激光。 一种基于电流控制技术的可调谐激光器采用SGDBR（Sampled Grating Distributed Bragg Reflector）结构。 该类型的激光器主要分为半导体放大区、前布喇格光栅区、激活区、相位调整区和后布
高功率半导体激光器的前沿技术、工业应用 及发展前景 摘要 半导体激光器广泛应用在通讯、计算机和消费电子行业。这些激光器主要应用在需要提供毫瓦级能量的系统中。然而，同时高功率半导体激光器已经达到千瓦级。通过特殊的冷却技术和装备，又如组合光束和组成光束技术，高功率半导体激光器得以实现。这样的系统并不是只作为电子管二极管新的高效率和高可靠性的泵源，同样在材料处理中作为直接的能量来源。在这项应用中，高功率半导体激光器进入到了工业制造领域。这篇文章描述了半导体激光器技术和应用。德国国家研究计划“标准的半导体激光器工具”（MDS）在5年里集中研究了高功率半导体激光器，给出了关于未来的应用和新颖的应用的想法。除了改进激光束质量，这个项目的目的还有实现灵活的激光束几何形状来配合不同的积木式组合应用。 1、绪论 早在1962年，就证明了在低温学温度下，在GaAs 或者GaAsP 激光二极管领域的激光效应，而且一些年后发展到在室温环境下实现AlGaAs/GaAs双异质结构。在当时，无论如何可以肯定的是，在他们只能提供短时间的低能量却又价格昂贵时，没有人能预见到这些激光器能够在激光材料处理中发挥如此重要的作用。然而，通过成功的晶体结构研究，详细的分析失效机理和相当多的制造工艺的改进，激光二极管成功的进入通讯、消费电子和计算机市场。并且占据了惊人的份额：在2000年，总共的半导体激光器市场达到了66亿US$；事实上半导体激光器大约占据了整个激光器的2/3市场。然而，在这么高的数字中，只有1.3%（8500万$）是用在固态激光器的泵埔模块中，0.2%（1130万$）是直接用在材料处理。同样的，如今在整个激光材料处理市场中（13.33亿$），半导体泵埔固态激光器占4.5%，半导体激光器直接应用的占0.9%。然而，由于它们的小尺寸和质量轻的特点，使得它们更容易组合；由于它们的高效率和可靠性，使得它们运行成本低；半导体激光器在作为固态激光器的泵埔光源和作为材料处理的一种新的激光源中获得了广泛的关注。
浅析高功率光纤激光器 高功率光纤激光器，是相对于光纤通讯中作为载波的低功率光纤激光器而言（功率为mW级），是定位于机械加工、激光医疗、汽车制造和军事等行业的高强度光源。高功率光纤激光器巧妙地把光纤技术与激光原理有机地融为一体，铸造了21世纪最先进和最犀利的激光器。即使是在激光技术发达的国家，光纤激光器也是尖端、神秘和充满诱惑的代名词。2002年6月，光纤激光器空降中国，震撼了中国激光学术和产业界，引起了尊至院士的深情关注！ 一、光纤技术 光纤激光器的最大特点就是一根光纤穿到底，整台机器高度实现光纤一体化。而那些只在外部导光部分采用光纤传输或者LD泵浦源采用尾纤来耦合的激光器都不是真正意义上的光纤激光器。 光纤是以SiO2为基质材料拉成的玻璃实体纤维，主要广泛应用于光纤通讯，其导光原理就是光的全反射机理。普通裸光纤一般由中心高折射率玻璃芯(芯径一般为9-62.5μm)、中间低折射率硅玻璃包层(芯径一般为125μm)和最外部的加强树脂涂层组成。〈见图一〉光纤可分为单模光纤和多模光纤。单模光纤：中心玻璃芯较细(直径9μm+0.5μm)，只能传一种模式的光，其模间色散很小，具有自选模和限模的功能。多模光纤：中心玻璃芯较粗(50μm+1μm)，可传多种模式的光，但其模间色散较大，传输的光不纯。 用于高功率光纤激光器中的光纤不是普通的通讯光纤，而是掺杂了多种稀有离子、结构更为复杂、耐高辐射的特种光纤---双包层光纤。
双包层光纤比普通光纤在纤芯外多了一个内包层，对泵浦光而言是多模的，直径和受光角较大，能大肆吸收高亮度的多模泵浦光，在光纤内聚集大量的光子。实践证明：横截面为D型和矩形的双包层光纤具有95%的耦合效率因而得到广泛应用。对于脉冲光纤激光器而言，一个重大的课题就是如何提高光纤的耐辐射能力。目前世界上光纤激光器的单脉冲能力可以达到20,000W，一根头发丝大小的光纤如何能承受如此高的激光辐射？所以必须考虑在光纤内掺杂某种特殊离子防止光纤被烧坏。比如掺杂了铈离子的光纤就是在核辐射情况下，既不会因染色而失去透光能力，更不会受热变形。 二、传统固体激光器 激光器说白了就是一个波长转换器---波长短的泵浦光激励掺杂离子转换成长波长的光辐射，它一般由3部分组成：工作物质、谐振腔和泵浦系统。由于光纤激光器本质上属于固体激光器，所以在此仅比较一下传统Nd:YAG激光器的特性。 工作物质： 工作物质是固体激光器的心脏，它的物理性质由基质材料决定，光谱性质由激活离子内的能级结构决定。在YAG单晶体中掺入三价的Nd3+，便构成了目前广泛应用的YAG激光晶体。它主要有如下明显的特点： 1、YAG棒生长速度很慢，一般小于1mm/h。目前最大晶体棒的直径为40mm，长180mm，所以激光增益从根本上受到限制，无法实现特高功率激光输出。
激光器的分级标准及激光安全管理 激光器按波长分各种类型，由于不同波长的激光对人体组织器官伤害不同。因而在各类型的激光器中按其功率输出大小及对人体伤害分以下四级。 第一级激光器：即无害免控激光器。这一级激光器发射的激光，在使用过程中对人体无任何危险，即使用眼睛直视也不会损害眼睛。对这类激光器不需任何控制。 第二级激光器：即低功率激光器。输出激光功率虽低，用眼睛偶尔看一下不至造成眼损伤，但不可长时间直视激光束。否则，眼底细胞受光子作用而损害视网膜。但这类激光对人体皮肤无热损伤。 第三级激光器：即中功率激光器。这种激光器的输出功率如聚焦时，直视光束会造成眼损伤，但将光改变成非聚焦，漫反射的激光一般无危险，这类激光对皮肤尚无热损伤。 第四级激光器：即大功率激光器，此类激光不但其直射光束及镜式反射光束对眼和皮肤损伤，而且损伤相当严重，并且其漫反射光也可能给人眼造成损伤。 根据上述激光器的分级来看，对人眼睛及皮肤损害最大的是第四级激光器。前述了激光对人体的危害，尤其是对眼睛的损伤，其损伤程度可以使眼睛视力降低，甚至完全失明。但这种损伤并非所有量级激光能引起，而是有一最低限度——即致伤阈值，只有当激光能量密度或功率密度超过此阈值时才能对眼睛造成伤害。激光器的级别分类给我们提供了一个安全的参考值。 激光安全管理措施 使用不同级别激光器的管理措施 1．使用第一级激光器的管理 由于第一级激光器是无害免控激光器，因此不需任何控制措施。激光器不必使用警告标记，但须避免不必要长久地直视第一级激光束。 2．第二级激光器的使用安全措施
第二级激光器为低水平激光器，如偶尔照射到人眼还不至于引起伤害，可连续观察激光束时能损伤眼睛。因此，不能长时间地直视激光束，此是对第二级激光器的最重要控制措施。此外，还应该在安放第二级激光器的房门上及激光的外壳及其操作面板上张贴警告标记。3．第三级激光器的使用安全措施 由于第三级激光器是中等功率激光器，可能对眼有损伤，必须对这一级激光器定出措施，确保安全：（1）对操作激光器的工作人员进行教育和培训，使他（她）们明白操作此级激光器时可能出现的潜在危险，并对他（她）们进行恰当的激光安全训练，以及出现危险时紧急处理方法。由于激光对眼睛的损伤均为不可逆性，培训教育了解和掌握激光器的安全运用实属必要。 （2）工程技术管理 管理使用激光器必须由专业（职）人员来进行，未经培训教育人员不得擅自开启使用激光机。如激光器上的触发系统上装设联锁钥匙开关，确保只有用钥匙打开联锁开关以后才能触发启动，拔出钥匙就不能启动。对于安放激光器的房间要有明亮的光线，人在明亮光线的环境中，眼睛的瞳孔缩小，以防在激光光束射入眼睛时可减少透射到视网膜上的进光量。对于安放激光器的高度，激光束路径应避开正常人站立或坐着时的眼睛的水平位置，视轴不能与出光口平行对视。 （3）激光器应严格控制 在存放使用的激光器房间内不要无故地把激光束对准人体，尤其是眼睛。因为激光对眼睛的损伤要恢复极其困难，均为永久性损害，而且每一个人的一生中只有一双眼睛，大家务必时刻牢记，在开动激光器之前，必须告诫现场中人员可能出现的危害，并戴上安全防护眼镜。在有强激光器的工作区内外明显的位置上及激光手术室、实验室的房门上张贴出危险标记。 （4）激光受控区 第三级激光器必须只能在一定的区域内使用激光设备。按一般要求设立门卫及安全的弹簧锁、联锁等，以确保外人与未受保护人员不得进入受控区，即使意外门被打开时，激光器的激励也能立即停止。房间不应透光，以阻止有害
功率可调爆款激光器 mrj日成科技是一家专业从事半导体激光产品研发、设计和生产的高新技术企业。日成面向国内外激光、光电子市场，重点针对半导体激光应用领域，先后开发了点光源、线光源、十字光源、功率可调激光器、频率可调激光器、光纤藕合激光器等几大类数百种产品，产品广泛应用于工业指示、医疗、军事、试验教学等领域。 可广泛用于各种板材切割成型机、石材机械、木工机械、金属锯床、包装机械的对刀、放线。能产生一条清晰明亮的红线、体积小巧、方便调节、易于安装、稳定可靠。能较大幅度的提高工作效率。我们还可以提供电源内置一体式激光辅助定位灯，使客户的使用更加方便。 The equipme nt is wide applies to various boards cutt ing mach ine, stone material mach ine, woodcutti ng mach ine, metal saw ing machi ne, packag ing machine collimated. It can emit a clear red light, and has small body with easy adjusted and set up and also safe stability. It can improve work ing efficiency highly. Wecan offer a unity series laser marking-off equipment with power supply in side for using easier. 输出波长：635nm 650nm 输出功率：635nm 10?30mw 650nm 20 ?150mw 工作电压：5V DC 工作电流：w 450mA 光束发散度：0.1?1.5mrad 出光张角：10 o?135o 光线直径：w 0.5mm@0.5m；w 1.0mm@3.0m；w 1.5mm@6.0m； 直线度：w 1.0mm@ 6.0m 光学透镜：光学电零贰玖捌捌柒贰陆柒柒叁镀膜玻璃或塑胶透镜 尺寸：① 16X 55mm ① 16X 65mm ① 16X 80mm ① 22x 85mm ① 26x 110m（可定制） 尺寸：①45X 210mm①60x 210m（电源内置一体式） 工作温度：—10?75C 储存温度：—40?85 E 使用寿命：连续使用大于8000小时 附件：专用电源工业支架 激光等级：川b Output wavele ngth: 635nm 650nm Output power: 635nm 10 ?30mw 650nm 20 ?150mw Operati ng voltage: 5V DC Operati ng curre nt: w 450mA Beam diverge nee: 0.1 ?1.5mrad
激光器的种类及性能参数总结 半导体激光器——用半导体材料作为工作物质的一类激光器 中文名称： 半导体激光器 英文名称： semiconductor laser 定义1： 用一定的半导体材料作为工作物质来产生激光的器件。 所属学科： 测绘学（一级学科）；测绘仪器（二级学科） 定义2： 以半导体材料为工作物质的激光器。 所属学科： 机械工程（一级学科）；光学仪器（二级学科）；激光器件和激光设备-激光器名称（三级学科） 定义3： 一种利用半导体材料PN结制造的激光器。 所属学科： 通信科技（一级学科）；光纤传输与接入（二级学科） 半导体激光器的常用参数可分为：波长、阈值电流Ith 、工作电流Iop 、垂直发散角θ⊥、水平发散角θ∥、监控电流Im 。 （1）波长：即激光管工作波长，目前可作光电开关用的激光管波长有635nm、650nm、670nm、激光二极管690nm、780nm、810nm、860nm、980nm等。 （2）阈值电流Ith ：即激光管开始产生激光振荡的电流，对一般小功率激光管而言，其值约在数十毫安，具有应变多量子阱结构的激光管阈值电流可低至10mA以下。 （3）工作电流Iop ：即激光管达到额定输出功率时的驱动电流，此值对于设计调试激光驱动电路较重要。 （4）垂直发散角θ⊥：激光二极管的发光带在垂直PN结方向张开的角度，一般在15?~40?左右。 （5）水平发散角θ∥：激光二极管的发光带在与PN结平行方向所张开的角度，一般在6?~ 10?左右。 （6）监控电流Im ：即激光管在额定输出功率时，在PIN管上流过的电流。 工业激光设备上用的半导体激光器一般为1064nm、532nm、808nm，功率从几瓦到几千瓦不等。一般在激光打标机上使用的是1064nm的，而532nm的则是绿激光。 准分子激光器——以准分子为工作物质的一类气体激光器件。 中文名称： 准分子激光器 英文名称： excimer laser 定义：
高峰值功率激光器的研究与发展 崔建丰1，2，3,樊仲维1,3,4 , 裴博3,4, 薛岩3，张晶1,2,3, 尹淑媛3，牛岗1,2,3, 石朝晖1,2,3,王培峰1,2,3 , 毕勇4 (1、中国科学院长春光学精密机械与物理研究所，长春130022；2.、中国科学院研究生院，北京100049；3、北京国科世纪激光技术有限公司，北京100085；4、中国科学院光电研究院，北京100085）， 摘要: 针对高峰值功率激光器的关键技术进行了介绍和分析。对于大能量低重复频率的高峰值功率固体激光器，采用非稳腔技术，结合聚光腔增益分布的相交圆光线追迹技术，可以得到大能量高光束质量的激光输出；对于窄脉宽的纳秒/亚纳秒激光输出，端泵微片或者脉冲LD侧泵浦腔倒空技术师很好的选择；而对于超短脉冲输出的高峰值功率激光器，稳定的种子输出和再生放大在其中起着至关重要的作用。 关键词：激光技术；固体激光；相交圆聚光腔；非稳腔；亚纳秒激光； Study and development of the high peak power laser Cui Jianfeng 1,2,3,Fan Zhongwei 1,3,4, Pei Bo 3,4, Xue Yan 3, Zhang Jing 1,2,3, Yin Shuyuan3，Niu Gang 1,2,3, Shi Zhaohui 1,2,3,Wang Peifeng1,2,3, BI Yong4 (1、Changchun Institute of Optics, Fine Mechanics and physics, Chinese Academy of Sciences, Changchun, 130022 2、Academy of graduate, Chinese Academy of Sciences，Beijing 100049 3、Beijing GK Laser Technology Co.，Ltd., Beijing 100085 4、Academy of Opto-electronics, Chinese Academy of Sciences, Beijing 100085) Abstract: The pivot technology about high peak power laser was introduced and analyzed. For large energy with low repetition rate frequency LD-pumped 作者简介：崔建丰(1977—)，男，长春光学精密机械与物理研究所在读博士，北京国科世纪激光技术有限公司，主要从事半导体抽运、灯抽运高平均功率调Q激光器、高能量超快固体激光器及其频率变换技术研究。发表文章7篇，发表专利18个。Tel:+86-10-6298-1938 ;fax:+86-10-6298-1940；地址：北京市海淀区上第四街1号北京国科激光世纪激光技术有限公司，邮编：100085；E—mail：:cuijf@https://www.doczj.com/doc/0616930800.html,
激光器功率测试报告 一、搭建激光功率检测系统的目的 （1）、只有通过激光功率的测试，才能追踪晶体内部质量、加工工艺、镀膜工艺等各环节对激光输出的影响，从根本上来改进各方面技术，提高晶体质量，提高公司的声誉。（2）。。。 （3）。。。。 （4）。。。 二、激光功率测试原理 （1）激光测试系统 激光功率测试系统主要由激光器部分和功率计测试部分组成，其中激光器部分直接就决定了激光输出，功率计直接影响测试的准确性。 激光器由工作物质、谐振腔和泵浦源三大部分组成。工作物质是激光器的核心，作用是为激光的产生提供反转粒子数；谐振腔是激光器的重要部件，它不仅是形成激光振荡的必要条件，而且还对输出激光的模式、功率、光束发散角等均有着很大影响。泵浦源是为实现粒子数反转提供外界能量的系统。 泵浦源输出镜 全反镜 工作物质
激光器三大部分的选择： （a）工作物质的选择 较高的光学质量和荧光量子效率 能掺入较高浓度的激活离子，荧光寿命长 掺入激活离子具有有效的激励光谱和较大的受激发射截面 针对某一泵浦源有较强的光谱吸收 良好的物理、化学和机械特性，热导率高，热膨胀系数小 机械强度高可承受高功率密度，化学稳定性好 制备简单，加工容易，成本低，足够尺寸 （b）泵浦源 泵浦源是为实现粒子数反转提供外界能量的系统。 主要激励方式有光激励、放电激励、热能激励、化学能激励、核能激励 固体激光器采用光泵浦方式工作。电源的电能首先变为泵浦光源的光能，然后再转变成固体激光工作物质的储能。可分为连续和脉冲固体激光电源两大类 （c）谐振腔 光学谐振腔是激光器的重要组成部分，常见的谐振腔是由两个球面镜或平面镜构成，其形式与结构参数直接影响激光器的功率输出，光束发散角、光束质量、激光模式、光斑大小和谐振频率。 （d）功率计 功率计由探头和功率显示器两部分组成，探头的防噪性能，灵敏度，显示器的量程，精确度等都直接影响测量结果的可靠性。 （2）激光功率测试 1064nm激光为不可见光，而且我们主要要求测量直径为7、8mm，长度为145mm以上的棒，基本都是大功率输出，所以测试过程必须把此套封闭在一定的区域内，确保安全性。 需要测量不同晶体棒的如下参数： ●阈值能量Eth=1/2C*U*U（阈值能量越高，在同一注入能量 的情况下，输出功率越低） ●同一注入能量的情况下，比较各晶体棒的输出功率（定性的 确定晶体棒输出功率的稳定性、高低性） 注入能量J 1 2 3 4 晶体编号
焦距可调激光器 产品特点 焦距可调激光器亮度很高，适合于较远距离定位及恶劣的工作环境下使用，产品采用原装激光二极管，使用寿命长，稳定性好，输出功率恒定，体积小，安装方便，可长时间连续点亮工作，能有效保证产品的稳定性和使用寿命。 本产品采用原装进口激光二极管，光学透镜。光线清晰，发散度低，准直性好，体积小，工业适用性强。可调焦或固定焦距。本产品采用原装进口激光二极管，体积小，光线清晰，出光张角大，直线度高。我们可以制作固定焦点同时可以制作可调粗细的红光线状激光器，客户可以根据各种要求调整焦点。 应用领域 焦距可调激光器安装使用简单方便，通电即可使用，可广泛应用于轮胎成型机、纸张裁电零贰玖捌捌柒贰陆柒柒叁切机、金属锯床、PCB 电路板切割机等工业机械的辅助定位，能较大幅度的提高工作效率。一字线激光器线条清晰，小巧，易于安装，可为各种工业设备生产厂家提供配套产品和技术支持。 参数 光斑形状：一字线型 波长：532nm 635nm 650nm（可定制） 管芯功率：0~200mw（按要求定制） 工作电流：0~2000mA（可定制）
工作电压： 5V 12V 24V 36V 外形尺寸：Φ16×55mm Φ16×80mm Φ22×85mm Φ26×110mm（可选择） 光束发散度：0.3～1.5mrad 出光张角：10 o～135o 光线直径：≤0.5mm＠0.5m；≤1.0mm＠3.0m；≤1.5mm＠6.0m； 直线度：≤1.0mm＠3.0m 光学透镜：光学镀膜玻璃或塑胶透镜 工作温度：－10～75℃ 储存温度：－40～85℃ 工作介质：半导体 等级：Ⅲb 可选配：专用支架、电源 温馨提示：专用电源：具有很强的抗干扰性、高稳定性、抑制浪涌电流及缓启动等特点，特别适于恶劣的工作环境，能有效保证镭射激光产品的稳定性和使用寿命。 专用支架：具有良好的导热性和灵活性，使镭射激光产品可安装在任何垂直或水平面，并使之在三维空间任意微调，以达到最佳使用效果。售后服务 对本公司售出的产品一律保证一年保修，三年维修的原则，在保修期内出现的任何质量问题将给予认真负责的处理。欢迎用户提供宝贵的改进意见。

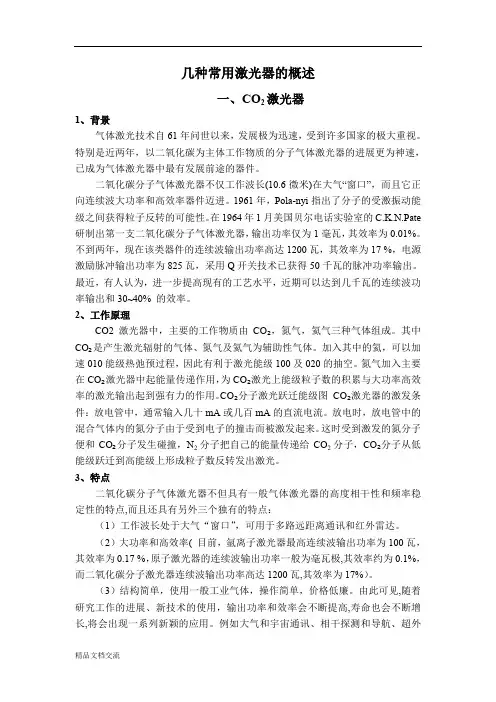

几种常用激光器的概述 一、CO2激光器 1、背景 气体激光技术自61年问世以来，发展极为迅速，受到许多国家的极大重视。特别是近两年，以二氧化碳为主体工作物质的分子气体激光器的进展更为神速，已成为气体激光器中最有发展前途的器件。 二氧化碳分子气体激光器不仅工作波长(10.6微米)在大气“窗口”，而且它正向连续波大功率和高效率器件迈进。1961年，Pola-nyi指出了分子的受激振动能级之间获得粒子反转的可能性。在1964年1月美国贝尔电话实验室的C.K.N.Pate 研制出第一支二氧化碳分子气体激光器，输出功率仅为1毫瓦，其效率为0.01%。不到两年，现在该类器件的连续波输出功率高达1200瓦，其效率为17 %，电源激励脉冲输出功率为825瓦，采用Q开关技术已获得50千瓦的脉冲功率输出。最近，有人认为，进一步提高现有的工艺水平，近期可以达到几千瓦的连续波功率输出和30~40% 的效率。 2、工作原理 CO2激光器中，主要的工作物质由CO?，氮气，氦气三种气体组成。其中CO?是产生激光辐射的气体、氮气及氦气为辅助性气体。加入其中的氦，可以加速010能级热弛预过程，因此有利于激光能级100及020的抽空。氮气加入主要在CO?激光器中起能量传递作用，为CO?激光上能级粒子数的积累与大功率高效率的激光输出起到强有力的作用。CO?分子激光跃迁能级图CO?激光器的激发条件：放电管中，通常输入几十mA或几百mA的直流电流。放电时，放电管中的混合气体内的氮分子由于受到电子的撞击而被激发起来。这时受到激发的氮分子便和CO?分子发生碰撞，N2分子把自己的能量传递给CO2分子，CO?分子从低能级跃迁到高能级上形成粒子数反转发出激光。 3、特点 二氧化碳分子气体激光器不但具有一般气体激光器的高度相干性和频率稳定性的特点,而且还具有另外三个独有的特点： （1）工作波长处于大气“窗口”，可用于多路远距离通讯和红外雷达。 （2）大功率和高效率( 目前，氩离子激光器最高连续波输出功率为100瓦，其效率为0.17 %，原子激光器的连续波输出功率一般为毫瓦极,其效率约为0.1%，而二氧化碳分子激光器连续波输出功率高达1200瓦,其效率为17%）。 （3）结构简单，使用一般工业气体，操作简单，价格低廉。由此可见,随着研究工作的进展、新技术的使用，输出功率和效率会不断提高,寿命也会不断增长,将会出现一系列新颖的应用。例如大气和宇宙通讯、相干探测和导航、超外
氦氖激光器的输出功率 1．放电条件对输出功率的影响。 激光器的输出功率是一个重要的参数，对于一个激光器必须选择适当的放电条件（气体总气压、气体配比以及放电电流等），才能获得最大的激光输出功率。 （1）对一个激光器，在一定的气体的配比下，输出功率随充气压变化有一个极大值。气压比较低时随气压增加输出功率增大，逐渐达到一个输出功率极大值，再增高气压，输出功率却下降，即存在一个最佳充气气压。 （2）输出功率与放电毛细管的直径有关。 （3）在最佳充气条件下，使输出功率最大的放电电流叫最佳放电电流。 2．谱线竞争效应对输出功率的影响。 有些激光跃迁具有同一个激光上能级（或下能级），在它们之间存在着通过公有能级粒子数发生的相互影响，即某一条纹光谱线产生振荡以后，将使其它激光谱线的粒子数反转差额降低，从而使它的增益和输出功率降低。这就是所谓谱线竞争效应。在He/Ne激光器中常采用抑制3.39um的振荡，来提高632.8nm激光的输出功率。常用方法： （1）在腔中加色散元件。在谐振腔一个反射镜与布氏窗片之间放置一块三棱镜。利用棱镜的色散作用，使经过反射只有632.8nm的激光返回激光放电管，而 3.39um的激光则偏离腔轴而逸出腔外。 （2）在谐振腔中加入对3.39um的激光有吸收作用的元件。对小型激光器可利用K8玻璃的布纸窗片对3.39um的激光进行吸收。对较长的激光器必须在腔中装入甲烷气体吸收盒，因甲烷气体在3.39um波长处有一个强的吸收峰。 （3）外加轴向非均匀磁场。由于塞曼效应，磁场可引起谱线分裂使谱线变宽，这种由于非均匀磁场所引起的谱线展宽，称为“塞曼展宽”。 氦氢激光器632.8nm和3.39um的线宽Δv分别为1500MHz和300MHz左右，如果激光器处于200－300高斯的非均匀磁场中，由磁场造成的谱线加宽对3.39um 的激光影响大，而对632.8nm的激光谱线影响小。因增益系数反比于线宽，谱线的增宽将使增益下降，从而起到抑制3.39um激光的作用。
光纤激光器常见问题解答 1. 我现在使用的是灯泵浦YAG激光器，改用光纤激光器会给我带来哪些好处？ ?光纤激光器的电光转换效率高达28 %，而灯泵浦YAG激光只有1.5%～2% ?不用更换灯管，因而更加省钱：光纤激光器中使用了寿命长达10万小时的电信级单芯结半导体激光管 ?所有功率级的光斑大小和形状都是固定的 ?免维护或低维护 ?备件极少 ?风冷或基本不需要冷却 ?体积相当小 ?工作距离更长 ?不需要调整 ?无需预热，立即可用 2. 哪里能够买到光纤激光器的光束传送部件？ 目前，所有第三方光束传送部件制造商都可提供光纤激光器使用的光束传送部件，IPG可为您提供制造商名单。 3.原有的YAG光束传送部件是否还能使用？ 基本可以，但是需要使用适配器对IPG光纤连接器进行转换。有些情况下为了充分发挥光纤激光器的优势，需要提高焦距。 4. 这些激光器产品是否能够集成在我现在的工作单元内？ 可以，光纤激光器配备了各种工业接口，能够很容易地对接标准的工业控制装置。 5. 有提供交钥匙服务的系统集成商吗？ 有，有许多多年从事光纤激光器交钥匙服务的系统集成商，IPG可提供交钥匙服务集成商和OEM的名单。 6. 光纤激光器有质保服务吗？ 在业内，IPG提供的质保期最长：光纤激光器的标准质保期为购买后整2年时间，IPG最长可提供8年质保期，详情请与我们的销售人员联系。 7. 哪里能够实际观摩到光纤激光器产品？ IPG在许多地方设有应用开发设施，包括马萨诸塞州牛津市、密歇根州的底特律市、德国的Burbach 市、日本的横滨市，目前我们正计划在俄罗斯、中国和牛津总部建立增设新的应用开发设施。另外，我们还在北美、欧洲、亚洲的多所大学内设有光纤激光器技术研究中心。 8. 你们的竞争对手说你们的光纤激光器存在后向反射的问题，是真的吗？ 说这些话的人并不熟悉光纤激光器技术，如果传送光纤选择合适的话，我们的数千瓦功率低模光纤激光器不会发射后向反射问题。单模激光都很少出现这种问题。但是，如果后向反射太高的话，设备一旦检测到会自动关闭。使用隔离器也能消除该问题。IPG已经有无数的设备应用在铜和铝等高反光材料的切割和焊接领域。
德国ROFIN 3000瓦、德国TRUMPF 3000瓦、和德国IPG 2000W激光发生器的比较 激光器厂家德国rofin 3000瓦激光器 （板条放电式激光器，全球独此 一家）德国trumpf3000瓦激光器（快轴流激 光器） （如：瑞士百超、日本FANUC、日本三 菱、意大利EL.EN、比利时LVD、芬兰 FINNPOWER、意大利PRIMA） 德国IPG 光纤2000瓦激光 器 技术特点德国rofin激光器2500瓦以内 光束能量密度比较集中为基准 模，最适合切割；由于其结构为 板条式放电选模很困难，所以 2500瓦以上模式为多模（01、 10等多种模式并存），光束能量 比较分散主要用于焊接，切割能 力和2500瓦完全安全一样，切 割稳定型低于2500瓦。 rofin3000瓦的切割速度和效 率远远低于IPG3000瓦。 该激光器属于全球技术比较成熟和稳 定、使用最广泛的激光器，制造厂家如： 德国通快、瑞士百超、日本FANUC、日 本三菱、比利时LVD、芬兰FINNPOWER。 其特点是功率可以做得很高，其低功率 （如瑞士百超1000瓦）和高功率（如 瑞士百超6000瓦）光束能量分布差别 不大，都可以广泛的用于切割。快轴流 激光器2500瓦以内切割能力弱于 rofin 2500瓦；功率超过2500瓦其切 割能力、速度远远高于rofin3000瓦， 而低于IPG3000 瓦。 光纤激光器具有其它激光 器（CO2、HeNa、DPL等） 无法比拟的优点：技术成 熟及其光纤的可饶性所带 来的小型化、集约化，高 亮度高转换效率，高能量 输出高光束质量，无需光 学准直，无需机械稳 定，省电无需维修。 激光器产生激光的气体消耗： 3-5元/小时 （德国高纯度混合气可用 3000-6000小时，18500元/瓶） 10-25元/小时 （40-50升/小时）建议24小时不停的 使用，这样费用会比较低一点。 没有气体消耗。 光电转化效率8%-10%10%25%以上 激光器吹镜、驱动光闸及激光器腔体回充的气体消耗：1.43元/小时 按80元/瓶（正常开关机7天左 右，按每天8小时工作算） 0.25元/小时 按80元/瓶（正常开关机40天左右， 按每天8小时工作算） 无消耗，由于光纤激光器的諧 振腔内无光学鏡片，具有免调 节、免维护、高稳定性的优点。 激光器电功率消 耗 45KW/小时28.3KW/小时7kw/小时 激光器水冷却系统电耗29KW/小时17KW/小时3kw/小时(含外光路光闸和切 割头冷却） 维护成本rofin3000瓦用于切割对激光 器内部射频阀影响太大，射频 阀约9万元/根，保修4000小 时；另外rofin激光器需2000 小时点检一次，费用为5000元。 定期维护和保养，需要每7500小时检 查一次涡轮机，5000小时加一次润滑 油。每次检查和保养费用是5000至 10000元。如不保养维护，功率就有会 衰减。无油涡轮机更换需要15多万元。 免维护，胜任恶劣的工作环境， 对灰尘、震荡、冲击、湿度、 温度具有很高的容忍度。
