指导教师评定成绩：
审定成绩：
重庆邮电大学
自动化学院
自动控制原理课程设计报告
设计题目：
单位（二级学院）：自动化学院
学生姓名：
专业：自动化
班级：
学号：
指导教师：
设计时间：2010 年 6 月
重庆邮电大学自动化学院制
目录
目录 (2)
一、设计题目 (3)
1题目内容 (3)
2实现目标 (3)
3设计要求 (3)
4 设计安排 (3)
二、设计报告正文 (3)
1步进电机的概论 (4)
2步进电机的驱动控制系统 (6)
3系统设计思路 (10)
4步进电机的控制电路 (13)
三、设计总结 (15)
四、参考文献 (16)
一、设计题目
1题目内容
基于51单片机的步进电机调速设计
2实现目标
1)具有与PC机串口通信的功能；
2)具有与数码管显示或者LED指示灯显示状态（数码管显示的速度并不代表电
机实际速度，只是一个感性的认识）
3设计要求
1)绘制原理图，PCB;
2)完成单片机所有代码编写；
3)设计PC机简易显示界面；
4设计安排
三个人一组，为期一周，小组成员合作，共同完成设计要求。
二、设计报告正文
摘要：步进电机是一种将电脉冲转换成相应角位移或者线位移的电磁机械装置。在非超载的情况下，电机的转速，停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。它具有快速启停能力，在电机的负荷不超过它能提供的动态转矩时，可以通过输入脉冲来控制它在一瞬间的启动或者停止。由于其精确性以及其良好的性能在实际当中得到了广泛的应用。
本文首先介绍了步进电机的分类、技术指标、步进电机的工作原理以及步进电机
的驱动原理。然后主要以51系列单片机AT89S52为控制核心设计了步进电机（型号42BYG016）控制系统，从系统的硬件电路以及软件的设计方面实现了通过液晶对步进电机的加速，匀速，减速以及正反转做出显示。
经过对所设系统的测试，结果表明仿真控制系统的随动性能好，抗干扰能力强，稳定性好。
【关键词】：单片机、步进电机、串口通信、液晶显示
1步进电机的概论
1.1工作原理
步进电机是将电脉冲信号转变为角位移或线位移的执行机构。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点，使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
步进电机多应用在需要精确定位的场合。
1.2励磁方式
步进电机的励磁方式分为全步励磁和半步励磁两种。其中全步励磁又有一相励磁和二相励磁之分；半步励磁又称为——一二相励磁。假设每旋转一圈需要200个脉冲信号来励磁，可以算出每个励磁信号能使步进电动机前进1.8°，简要介绍如下。
1)相励磁——在每一个瞬间，步进电机只有一线圈导通。没送一个励磁信号，步
进电机旋转1.8°，这是三项励磁方式中最简单的一种。
表2.1 一相励磁顺序表
2)二相励磁——在每一个瞬间，步进电动机有两个线圈同时导通。每
送一个励磁信号，步进电机就旋转1.8°。
1.3步进电机的分类
1)磁阻式步进电动机(反应式)：是一种将电脉冲信号转换成角位移的
执行元件，定转子磁路均由软磁材料制成，只有控制绕组，基于磁
导变化而产生转矩，其性能特点是步距角小，起动和运行频率较高，
断电时无定位转矩，消耗功率较大。
2)感应子式永磁步进电动机：转子为感应子式结构型式，也称混合式，
兼顾永磁式和磁阻式两类电机优点，它具有步距角小，有较高的起
动和运行频率的特点。需要正负脉冲供电，消耗功率较小，有定位
转矩。
3)永磁式步进电动机：凡在结构上采用永久磁钢的步进电动机，其特
点是控制功率小，电磁阻尼大，步距角大，起动频率低，需要正、
负脉冲供电，有定位转矩。
4)电磁式步进电动机：无需一般步进电动机所需的专用电源，施加直
流电即可工作，控制简便，应用于监测系统中。
1.4步进电机的技术指标
1.4.1步进电机的静态指标
1)相数：产生不同对极N、S磁场的激磁线圈对数。常用m表示。
2)拍数：完成一个磁场周期性变化所需脉冲数或导电状态用n表示，
或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四
拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即
A-AB-B-BC-C-CD-D-DA-A.
3)步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。
θ=360度（转子齿数J*运行拍数），以常规二、四相，转子齿为
步进电机控制实验 一、实验目的： 了解步进电机工作原理，掌握用单片机的步进电机控制系统的硬件设计方法，熟悉步进电机驱动程序的设计与调试，提高单片机应用系统设计和调试水平。 二、实验容： 编写并调试出一个实验程序按下图所示控制步进电机旋转： 三、工作原理： 步进电机是工业过程控制及仪表中常用的控制元件之一，例如在机械装置中可以用丝杠把角度变为直线位移，也可以用步进电机带螺旋电位器，调节电压或电流，从而实现对执行机构的控制。步进电机可以直接接收数字信号，不必进行数模转换，用起来非常方便。步进电机还具有快速启停、精确步进和定位等特点，因而在数控机床、绘图仪、打印机以及光学仪器中得到广泛的应用。 步进电机实际上是一个数字/角度转换器，三相步进电机的结构原理如图所示。从图中可以看出，电机的定子上有六个等分磁极，A、A′、B、B′、C、C ′，相邻的两个磁极之间夹角为60o，相对的两个磁极组成一相（A-A′，B-B′，C-C′），当某一绕组有电流通过时，该绕组相应的两个磁极形成N极和S极，每个磁极上各有五个均匀分布矩形小齿，电机的转子上有40个矩形小齿均匀地分布的圆周上，相邻两个齿之间夹角为9°。 当某一相绕组通电时，对应的磁极就产生磁场，并与转子形成磁路，如果这时定子的小齿和转子的小齿没有对齐，则在磁场的作用下，转子将转动一定的角度，使转子和定子的齿相互对齐。由此可见，错齿是促使步进电机旋转的原因。 三相步进电机结构示意图 例如在三相三拍控制方式中，若A相通电，B、C相都不通电，在磁场作用下使转子齿和A相的定子齿对齐，我们以此作为初始状态。设与A相磁极中心线对齐的转子的齿为0
目录 摘要 (1) 1设计任务与要求 (2) 1.1设计目的 (2) 1.2设计要求和设计指标 (2) 2方案分析 (3) 3系统硬件部分 (4) 3.1主控模块 (4) 3.2键盘输入模块 (7) 3.3电机模块 (8) 3.4显示模块 (11) 4系统软件部分 (13) 4.1整体流程图及主程序 (13) 4.2按键流程图及程序 (14) 4.3显示模块程序 (19) 4.4电动机模块流程图及程序 (20) 4.5中断程序 (22) 5仿真运行 (24) 6心得体会 (25) 参考文献 (26) 附录一：Protues硬件仿真图 (27) 附录二：系统程序 (27)
摘要 步进电机在控制系统中具有很广泛的应用。它可以把脉冲信号转换成角位移，并且可用作电磁制动轮、电磁差分器或角位移发生器等。 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。 此次设计使用C语言作为编程语言。C语言是一种计算机程序设计语言，它既具有高级语言的特点，又具有汇编语言的特点。它的应用范围广泛，具备很强的数据处理能力，不仅仅是在软件开发上，而且各类科研都需要用到C语言，适于编写系统软件、三维、二维图形和动画，具体应用例如单片机以及嵌入式系统开发。 硬件部分使用89C51作为主控芯片，并使用ULN2003A将单片机的信号放大以控制步进电机，同时使用4位数码管显示转动角度及次数。 关键词：步进电机C语言AT89C51 ULN2003A 转动角度
<<技能大赛自动线的安装与调试>>项目二等奖 心得二 心得二：步进电机的控制方法 我带队参加《2008年全国职业院校技能大赛自动线的安装与调试》项目，我院选手和其他院校的三位选手组成了天津代表队，我院选手所在队获得了《2008年全国职业院校技能大赛自动线的安装与调试》项目二等奖，为天津市代表队争得了荣誉，也为我院争得了荣誉。以下是我这个作为教练参加大赛的心得二：步进电机的控制方法 《2008年全国职业院校技能大赛自动线的安装与调试》项目的主要内容包括如气动控制技术、机械技术（机械传动、机械连接等）、传感器应用技术、PLC控制和组网、步进电机位置控制和变频器技术等。但其中最为重要的就是PLC方面的知识，而PLC中最重要就是组网和步进电机的位置控制。 一、 S7-200 PLC 的脉冲输出功能 1、概述 S7-200 有两个置PTO/PWM 发生器，用以建立高速脉冲串（PTO）或脉宽调节（PWM）信号波形。 当组态一个输出为PTO 操作时，生成一个50%占空比脉冲串用于步进电机或伺服电 机的速度和位置的开环控制。置PTO 功能提供了脉冲串输出，脉冲周期和数量可由用户控制。但应用程序必须通过PLC内置I/O 提供方向和限位控制。 为了简化用户应用程序中位控功能的使用，STEP7--Micro/WIN 提供的位控向导可以帮助您在几分钟内全部完成PWM，PTO 或位控模块的组态。向导可以生成位置指令，用户可以用这些指令在其应用程序中为速度和位置提供动态控制。 2、开环位控用于步进电机或伺服电机的基本信息 借助位控向导组态PTO 输出时，需要用户提供一些基本信息，逐项介绍如下： ⑴最大速度（MAX_SPEED）和启动/停止速度（SS_SPEED） 图1是这2 个概念的示意图。 MAX_SPEED 是允许的操作速度的最大值，它应在电机力矩能力的范围。驱动负载所需的力矩由摩擦力、惯性以及加速/减速时间决定。
摘要 进步电机是几点数字控制系统中常用的控制元件之一。由于其精度高，体积小，控制方便灵活，因此在智能仪表和位置中得到广泛的应用。 步进电机是机电控制中一种常见的执行机构。步进电机最早是在1920年由英国人所开发。1950年后期晶体管的发明也逐渐应用在步进电机上，这对于数字化的控制变得更为容易。以后经过不断改良，使得今日步进电机已广泛运用在需要高定位精度、高分解性能、高响应性、信赖性等灵活控制性高的机械系统中。在生产过程中要求自动化、省人力、效率高的机器中，我们很容易发现步进电机的踪迹，尤其以重视速度、位置控制、需要精确操作各项指令动作的灵活控制性场合步进电机用得最多。步进电机作为执行元件，是机电一体化的关键产品之一, 广泛应用在各种自动化控制系统中。随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。他易于实现与计算机或其他数字元件接口，适用于数字控制系统。
1 课程设计任务和要求 课程设计任务 设计一个三相步进电机控制系统，设计一个计算机步进电机程序控制系统，可以对步进电机的转速、转向以及位置进行控制。通过设计，掌握步进电机的工作原理、掌握步进电机控制系统的设计原理、设计步骤，进一步提高综合运用知识的能力。 要求完成的主要任务: （1）设计接口电路和驱动电路，对步进电机进行控制。 （2）选择控制算法，编写控制程序，实现三相步进电机在双三拍工作方式下先正转90度，然后再反转60度，要求其速度可调，转向可控。 （3）写出设计说明书。 课程任务要求 （1）查阅资料，确定设计方案 （2）选择器件，设计硬件电路，并画出原理图和PCB图 （3）画出流程图，编写控制程序 （4）撰写课程设计说明书 2 步进电机的概述 2.1 步进电机的特点 1）一般步进电机的精度为步进角的3-5%，且不累积。 2）步进电机外表允许的温度高。步进电机温度过高首先会使电机的磁性材料退磁，从而导致力矩下降乃至于失步，因此电机外表允许的最高温度应取决于不同电机磁性材料的退磁点；一般来讲，磁性材料的退磁点都在摄氏130度以上，有的甚至高达摄氏200度以上，所以步进电机外表温度在摄氏80-90度完全正常。 3）步进电机的力矩会随转速的升高而下降。当步进电机转动时，电机各相绕组的电感将形成一个反向电动势；频率越高，反向电动势越大。在它的作用下，电机随频率（或速度）的增大而相电流减小，从而导致力矩下降。 4）步进电机低速时可以正常运转,但若高于一定速度就无法启动,并伴有啸叫声。步进电机有一个技术参数：空载启动频率，即步进电机在空载情况下能够正常启动的脉冲频率，如果脉冲频率高于该值，电机不能正常启动，可能发生丢步或堵转。在有负载的
课程设计说明书 课程设计名称：数字电路课程设计 课程设计题目：步进电机简单的控制电路 学院名称：南昌航空大学信息工程学院 专业：班级： 学号：姓名： 评分：教师： 2013 年 9 月 9 日 数字电路课程设计任务书 20 13－20 14 学年第 1 学期第 2 周－ 4 周
注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。 2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。
步进电机是一种原理为利用电子电路的电脉冲信号转变为角位移或线位移的感应电机。通过简单的数字电路来控制它的转速并可以利用数码管来计算其转动的圈数，便可以实现电机的正反向转动，并且在数码管上精确的显示出它转动的圈数，从而广泛应用于实际生活当中。其中涉及到计算机，数字电路，电机，机械，完成了简单的自动化控制流程，将所学知识应用于工程中，增加实践动手能力。 关键词：分频、时序控制、脉冲计数
前言 (1) 第一章设计内容及要求 (1) 第二章系统的组成及工作原理 (2) 第三章单元电路设计 (2) 3.1多谐振荡器 (2) 3.2 步进电机信号控制电路 (3) 3.3转速的测量及显示电路 (4) 第四章调试 (5) 4.1电路排板及制作 (5) 4.2电路的调试 (5) 第五章总结 (6) 附录1：设计原理图 (7) 附录2：PCB电路图 (8) 附录3: 元件清单 (9)
前言 步进电机最早出现于上世纪，源于资本主义的造船工业，是一种可以自由转动的电磁铁，其工作原理和如今的反应式电机差不多，是依靠磁导来产生电磁矩，从而实现转动。 到了80年代之后，微型计算机逐步的应用于工业与生活中，使得步进电机的控制更加的灵活多样，最主要的是利用分立元件或者小型的集成电路来控制，但是对元件的需求量很大，调试也很复杂，出现问题需要花大量的精力来调试，因此，通过计算机软件来控制步进电机是必然的趋势，以提高工作效率。 现在的步进电机主要是由数字电路组成，也是利用集成电路来控制电路，但是大大的提高了其精度，更好的满足工业发展的需要。目前用到最多的是混合式步进电机，并具有很好的发展前景。 步进电机按照工作原理可分为永磁式、磁阻式和永磁感应子式三种。 今后步进电机将会有以下四个方面的发展，为减小其占用的空间从而会往小型方向发展，以更加的适用于工业制造当中；为增加力矩，从而会将圆形改为方形，以提高其工作效率；为体现其优越的控制性能，从而会偏向于一体化设计，以实现电子自动化控制，更加灵活方便；为降低其成本，增加其性能，从而会向三相和五相的方向发展，以充分实现其优越性能。 步进电机以其显着的特点，在电子数字化时代将发挥重大作用，将广泛应用于数控车床、机器人、航空工业和电子领域中，可完成工作量大，任务复杂、精度高的制造业以及代替人类完成不利于身体健康的工业中，为生活带来更多的便利。 第一章设计内容及要求 基本要求：1、利用proteus软件设计步进电机的工作原理图，并进行仿真。 2、调试及实现。 （1）实现步进电机根据输入的脉冲旋转的相应圈数。 （2）可以实现复位，正反转控制，由4个LED代替4个线圈。 （3）实现步进电机的加速、减速功能。
毕业设计（论文）开题报告 学生专业 学号姓名班级 指导教师及职称 题目步进电机控制设计结合毕业设计（论文）课题情况，根据所 查阅的文献资料，每人撰写500 字左右的文献综述： 一、选题的背景和意义： 步进电动机是数字控制系统中一种十分重要的自动化执行元件，在工业自动化装备，办公自 动化设备中有着广泛的运用，近年来，控制技术、计算机技术以及微电子技术的迅速发展，有力 地推动了步进电动机控制技术的进步，提高了步进电动机运动控制装置的应用水平。过去电动机 的控制多用模拟法，随着计算机应用技术的迅速发展，电动机的控制也发生了深刻的变化，步进 电机常常和计算机一起组成高精度的数字控制系统。模拟控制已经逐渐被使用单片机为主的混合 控制和全数字控制所取代。 步进电机是一种将电脉冲信号转换成角位移的执行机构，其转子角位移与输入脉冲的频率成 正比，通过改变脉冲频率可以实现大范围的调速；同时，步进电机易于与计算机和其他数字元件 接口，因此被应用于各种数字控制系统中[2] ，本设计的步进电动机控制系统由单片机（控制电路），脉冲分配电路、功率放大电路（驱动电路）、步进电动机及电源系统组成组成。 步进电动机是用电脉冲信号进行控制，将电脉冲信号转换成相应的角位移或线位移的微电动 机，它最突出的优点是可以在宽广的频率范围内通过改变脉冲频率来实现调速，快速起停、正反 转控制及制动等，并且用其组成的开环系统既简单、廉价，又非常可行，因此在打印机等办公自 动化设备以及各种控制装置等众多领域有着极其广泛的应用。随着微电子和计算机技术的发展， 步进电动机的需求量与日俱增，研制步进电机驱动器及其控制系统具有十分重要的意义。
本模块由45BC340C型步进电机及其驱动电路组成。 (一步进电机: 一般电动机都是连续旋转,而步进电动却是一步一步转动的,故叫步进电动机。每输入一个脉冲信号,该电动机就转过一定的角度(有的步进电动机可以直接输出线位移,称为直线电动机。因此步进电动机是一种把脉冲变为角度位移(或直线位移的执行元件。 步进电动机的转子为多极分布,定子上嵌有多相星形连接的控制绕组,由专门电源输入电脉冲信号,每输入一个脉冲信号,步进电动机的转子就前进一步。由于输入的是脉冲信号,输出的角位移是断续的,所以又称为脉冲电动机。 随着数字控制系统的发展,步进电动机的应用将逐渐扩大。 步进电动机的种类很多,按结构可分为反应式和激励式两种;按相数分则可分为单相、两相和多相三种。 图1 反应式步进电动机的结构示意图 图1是反应式步进电动机结构示意图,它的定子具有均匀分布的六个磁极,磁极上绕有绕组。两个相对的磁极组成一组,联法如图所示。
模块中用到的45BC340型步进电机为三相反应式步进电机,下面介绍它单三拍、六拍及双三拍通电方式的基本原理。 1、单三拍通电方式的基本原理 设A相首先通电(B、C两相不通电,产生A-A′轴线方向的磁通,并通过转子形成闭合回路。这时A、A′极就成为电磁铁的N、S极。在磁场的作用下,转子总是力图转到磁阻最小的位置,也就是要转到转子的齿对齐A、A′极的位置(图2a;接着B相通电(A、C 两相不通电,转了便顺时针方向转过30°,它的齿和C、C′极对齐(图2c。不难理解,当脉冲信号一个一个发来时,如果按A→C→B→A→…的顺序通电,则电机转子便逆时针方向转动。这种通电方式称为单三拍方式。 图2 单三拍通电方式时转子的位置 2、六拍通电方式的基本原理 设A相首先通电,转子齿与定子A、A′对齐(图3a。然后在A相继续通电的情况下接通B相。这时定子B、B′极对转子齿2、4产生磁拉力,使转子顺时针方向转动,但是A、A′极继续拉住齿1、3,因此,转子转到两个磁拉力平衡为止。这时转子的位置如图3b所示,即转子从图(a位置顺时针转过了15°。接着A相断电,B相继续通电。这时转子齿2、4和定子B、B′极对齐(图c,转子从图(b的位置又转过了15°。
龙源期刊网 https://www.doczj.com/doc/0616784720.html, 利用单片机实现对步进电机的简单控制 作者：吴云 来源：《计算机光盘软件与应用》2013年第08期 摘要：本文主要介绍了利用LY-51SV2.3开发板实现对步进电机的简单控制，以实现步进电机的正反转、加减速以及开始停止等功能。通过对步进电机的控制，使人们对开发板的应用以及如何编写C语言程序有更深层次的理解。通过本文的介绍，也为下一步更好的利用开发板控制步进电机打下一个基础。 关键词：单片机；步进电机；语言 中图分类号：TP368.1 目前，单片机应用得到了非常广泛的应用，几乎涉及到了社会生活中的各个领域，对于与计算机相关专业的单片机的知识有一个简单的学习了解是必要的，而对于初学者或者教学人员利用开发板进行学习是有效的途径。开发板是学习和实践的最好产品，因为有配套测试好的软件和硬件，这样用户就不必操心组建开发系统的过程。只需要专心研究程序。开发板只不过是个工具，利用这个工具，可以使我们更快的了解并掌握需要的知识。 1设计思路 本次单片机使用STC89C51，通过开发板的5个按键K1-K5分别实现对步进电机的加减速、正反转与停止的控制，在实现正反转的过程中分别由Led指示灯进行指示，并在数码管上显示当前速度的大小值，其最大值不超过18，在整个按键过程中是由键盘扫描函数来控制， 速度的大小值是由显示函数在数码管上显示出来。 2端口、函数与变量定义 #defineKeyPortP3//由P3口连接控制按钮 #defineDataPortP0//定义数据端口程序中遇到DataPort则用P0替换 sbitLATCH1=P2^2；//定义锁存使能端口段锁存 sbitLATCH2=P2^3；//位锁存 sbitA1=P1^0；//定义步进电机连接端口 sbitB1=P1^1；sbitC1=P1^2；sbitD1=P1^3；sbitled=P1^5；sbitled1=P1^7；

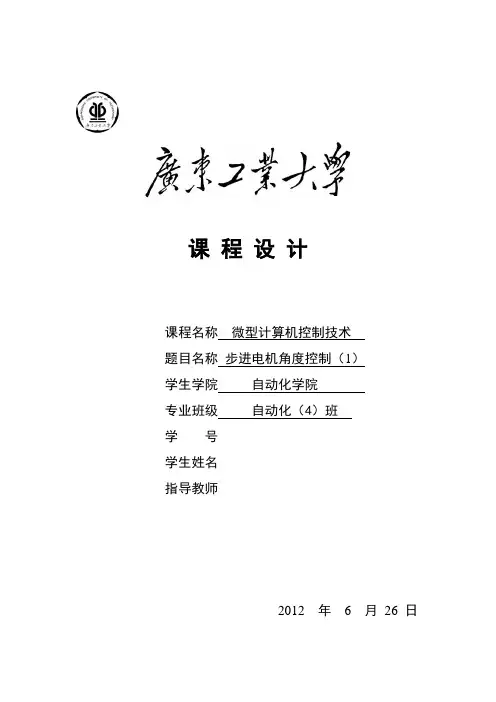

课程设计 课程名称微型计算机控制技术 题目名称步进电机角度控制（1） 学生学院自动化学院 专业班级自动化（4）班 学号 学生姓名 指导教师 2012 年 6 月26 日
