渗透检测作业指导书
一、前言
1. 适用范围
1.1本规程适用于金属材料制成的焊接接头及其零部件的着色渗透检测。
1.2 工件焊接方法为手工电弧焊、埋弧自动焊、气体保护焊。
1.3 渗透检测可发现焊接接头及热影响区以及其他受检部位表面开口性裂纹气孔和其他表面开口性缺陷。
2. 参考标准
NB/T47013.5-2015承压设备无损检测。
二、人员
具有无损检测人员渗透1.2.3级（结果评定需有2级或3级）资格。
三、渗透检测系统
1.渗透检测剂
渗透检测剂由清洗剂、渗透剂、显像剂组成。但对同一工件检测时，不同类型的渗透探伤剂不得混用。储存时间超过一年的渗透剂，使用前应用灵敏度试块进行对比试验，以确定渗透、显像时间。
清洗剂：HD-EX （可变）
渗透剂：HD-RS （可变）
显像剂：HD-EV （可变）
2.灵敏度试块：镀铬试块、铝合金对比试块。试块用后应清洗干净，储存在丙酮溶液中。
四、工艺参数与检测要求
1.工艺参数
（1）检测方法：ⅡC-d;
（2）渗透剂施加方法：
采用喷涂法，当渗透温度为10-50℃时，渗透时间至少为10min;超出渗透温度都应适当延长渗透时间，若小于10℃时渗透时间至少为20min；大于50℃时应保持所探伤工件表面的湿润时间至少为15min；
（3）清洗方法：擦洗、水冲洗均可；
（水冲洗则须用实体水柱冲洗，水冲洗的压力应低于0.2Mpa，水温应低于40℃）
（4）显像剂施加方法：
采用喷涂法，显像时间不应少于7min；
2.检验标准和验收标准
除非设计文件另有规定或用户另有要求，缺陷评定应按NB/T47013.5-2015标准执行验收标准。
3.灵敏度校验
将镀铬试块与工件一起进行探伤操作，若试块上三处辐射状裂纹都能清晰显示，则认为系统灵敏度合格。否则与试块一起探伤的工件应重新进行探伤。
五、检测顺序
1.表面准备
（1）工件被检表面不得有影响渗透检测的铁锈、氧化皮、铁屑、毛刺及各种有可能影响渗透的保护层；
（2）局部检测时，准备工作范围应从检测部位四周向外扩展25mm；
2.预清洗
用清洗剂把被检部位表面的油渍和污垢彻底清除。
3.干燥
应在室温下让其自然干燥。
4.施加渗透剂
用喷涂法施加渗透剂，喷嘴距工件表面20-30mm，渗透剂要覆盖整个被检部位。并应在整个渗透时间内保持湿润状态。
5.去除多余的渗透液
在清洗被测表面以去除多余的渗透液时，应注意防止过度去除而使检测质量下降，同时也应注意防止去除不足而造成对缺陷显示识别困难；渗透结束后，先用卫生纸将大部分多余的渗透液擦拭干净，再将清洗剂喷涂至卫生纸上进行擦洗。直到将多余渗透液擦洗干净，但不允许往复擦洗（朝一个方向擦洗）或将清洗剂直接喷涂被检部位。
6.干燥
干燥时，被检面的温度不得大于50℃，应在室温下让其自然干燥或采用压力低于0.2Mpa，温度低于50℃的清洁干燥的空气。
7.施加显像剂
显像剂使用前要充分摇匀，薄而均匀的喷涂在被检表面（以显像剂正好覆盖掉工件本色为佳）。喷嘴距工件表面300-400mm，喷嘴方向与被检表面的夹角为30-40°。
8.观察
显像时间结束后，对探伤部位进行观察，在容器内部检测时使用手电筒照明（禁止明火照明），必要时用3-5倍放大镜进行观察。
9.缺陷记录
发现缺陷后，用记号笔在工件上标出，并用草图在探伤记录中标注或拍照。
10.缺陷评定
除非设计文件另有规定或用户有要求，缺陷评定应按NB/T47013.5-2015标准相关条款进行分类及评级。
11. 探伤结束后，清除工件探伤部位的渗透剂和显像剂。
六、操作要求
6.1预清洗
6.1.1在工件表面处理后，用溶剂对工件表面进行一次预清洗，以去除检测表面的污垢，且保证施加渗透之前不被污染。
6.1.2清洗后检测表面上遗留的溶剂必须干燥，采用常态自然蒸发方式进行。干燥时间为5～10分钟。
6.2施加渗透剂
6.2.1用压力喷罐进行喷涂或用毛刷进行刷涂，并使工件被检部位充分被渗透剂覆盖。
6.2.2 在10°～50°的温度条件下，渗透剂持续时间一般不应少于10分钟。当温度条件不能满足上述条件时，应按附录B（规范性附录）对操作方法进行鉴定。
6.3去除多余渗透剂
6.3.1在清洗工件被检表面多余的渗透剂时,应注意防止过度清洗而使检测质量下降,同时也应注意防止清洗不足而造成对缺陷显示识别困难。
6.3.2水洗型渗透剂均可用水清洗。冲洗时,水射束与被检面的夹角以30°为宜。在无冲洗装置时,可采用干净不脱毛的抹布蘸水依次擦洗。采用冲洗方法时,如无特殊规定,冲洗装置喷嘴处的水压应不超过0.34MPa 。
6.3.3 溶剂去除型渗透剂用清洗剂清洗。除特别难于清洗的地方外,一般应先用干净不脱毛的布依次擦拭,直至大部分多余渗透剂被清除后, 再用蘸有清洗剂的干净不脱毛的布或纸进行擦拭,直至将被检面上多余的渗透剂全部擦净。但必须注意,不得往复擦拭,不得用清洗剂直
接在被检面冲洗。
6.4干燥
6.4.1多余渗透剂去掉后表面应采用擦拭，自然挥发或强热风干燥。但工件表面温度不得大于50℃。
6.4.2干燥时间通常为5～10分钟。
6.5施加显像剂
6.5.1本工艺使用速干式显像剂，并采用喷涂的方法施加。
6.5.2显像剂使用前应搅动均匀，喷施显像剂时，喷嘴离被检面距离为300~400mm，喷洒方向与被检面夹角为30°~40°，确保整个被检表面覆盖一层薄而均匀的显像剂。
6.5.3显像时间从显像剂涂层变干开始一般不应少于7min。
6.6观察
6.6.1观察显示应在显像剂干燥后7~60min内进行。如显示痕迹的大小不发生变化，也可超过上述时间。
七、质量评定、检查记录和报告签发
7.1 缺陷显示痕迹等级评定，应符合NB/T47013.5-2015规定或有关标准以及图样设计要求。
7.2 做好原始记录。
7.3 渗透检测评定工作由II级人员担任，报告要有检测人，责任人员签字并加盖无损检测专用章才能生效。报告必须内容完整评定准确。
7.4各种记录、报告应随产品检验资料妥善保管,其保存时间不得少于设计使用年限。
编号：JNJG ZD03( ) (第B版) 全国机动车检测站
全国机动车检测站 作业指导书 文件编号：JNJG ZD03-19（00） 主题：批准页第B版第0次修改共3页第 1 页 发布日期： 2019年03月02日 实施日期： 2019年03月02日 受控状态：□受控□非受控 分发号： JNJG ZD03( ) 受控号： JNJG SK ( ) 编制：文件编制小组 审核： 批准： 持有人：
目录 第一章安检人工检验 (5) 第二章车速表检测 (21) 第三章侧滑量测量 (25) 第四章汽车轴荷及质量参数核定检测 (27) 第五章汽车制动性检测 (32) 第六章前照灯检测 (36) 第七章喇叭声级检测 (39) 第八章联网系统操作规程 (42) 第九章引车员操作规程 (44) 第十章期间核查作业指导书 (47) 第十一章便携式制动性能测试仪操作规程 (50) 第十二章转向力∕角检测 (54) 第十三章制动踏板力检测 (57) 第十四章玻璃透光率计作业指导书 (61) 第十五章外廓尺寸测量 (63) 第十六章汽油车污染物检测 (65) 第十七章柴油车排气污染物检测 (88) 第十八章管理制度 (110) 第十九章客车乘客通道、引道测量规程 (122) 第二十章反光标识检测规程 (125) 第二十一章行车记录仪检测规程 (127) 第二十二章底盘间隙仪检测规程 (129) 第二十三章电子汽车衡操作规程 (132) 第二十四章道路运输车辆人工检验 (134) 第二十五章动力性检测/车速表检测 (140) 第二十六章燃料经济性检测 (144) 第二十七章客车级型复核 (150) 第二十八章悬架特性检测 (153) 第二十九章道路运输车辆等级评定 (156) 第三十章综检制动性能检测 (190) 第三十一章外出检验非道路柴油移动机械排气烟度检测 (194)
管理制度编号：YTO-FS-PD573 现场安全监督作业指导书通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
现场安全监督作业指导书通用版 使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1 目的和范围 1.1 目的 本指导书明确了现场安全监督的职责,工作内容和方法,其目的是与被监督单位共同努力,实现HSE的良好表现和工作目标。 1.2 适用范围 本指导书适用于现场专、兼职监督人员的安全监督工作。 2 HSE目标 促使总公司各单位特别是生产作业和重点施工项目最终达到“零缺陷、零伤害、零污染、零事故，争创一流公司形象”的工作目标,实现总公司生产安全。 3 岗位职责 a.接受公司安全监督站的委派后,负责派驻单位的安全监督工作,行使监督职权,承担安全监督责任。 b.根据项目施工设计方案或生产作业现场实际,编制现场安全监督工作计划。
c.严格执行《安全监督作业指导书》，并依据监督工作计划和HSE相关标准，监督生产作业现场的安全管理、安全教育、应急预案、“一书一表”的编制和执行情况,督促现场HSE体系的运行、审核及评审工作的落实。 d.对监督过程中发现的安全隐患及“三违”现象应及时制止,下发书面整改通知，监督现场执行,及时向安全监督站汇报,并作好记录；对被监督单位未及时整改的隐患,应说明原因,并监督其作好应急措施,报安全监督站处理。 e.有权对现场“三违”行为及对出现的安全隐患拒不整改者提出处理意见按有关处罚规定给予处罚,并监督被处罚单位按时将罚金在规定的时间内上缴总公司指定的各级财务部门。 f.对项目实施过程中的大型施工和特殊作业,安全监督必须亲自到现场，及时了解施工方案和技术措施，掌握进展情况,督促现场应急预案的编制和落实，监督各岗位严格按操作规程和作业要求施工,确保施工安全。 g.负责各级检查组对现场提出的安全隐患进行督促整改，并将整改落实情况及时报告安全监督站；在发现重大安全隐患或违章行为将危及安全生产，且将造成严重后果的紧急情况时,有权决定停工或建议停产,并及时向安全总监汇报；若不属于紧急情况,则必须请示安全监督站并得到指示后，再作处理。
射线探伤作业指导书 1.1 目的 为了保证射线检测结果的准确、可靠、编制本细则。 1.2 范围 本作业指导书适用于金属材料板和管的熔化焊焊接接头。 1.3 编制依据 1.3.1 《金属熔化焊焊接接头射线照相》GB/T3323-2005 2 检验人员 凡从事射线工作的检验人员，都必须持有国家质量技术监督局、中国电力工业无损检测人员资格证书和国家卫生防护部门颁发的放射工作人员资格证。各级别检验人员，只能从事与该等级相应的无损检测工作，并负相应的技术责任。 3 准备工作 3.1 技术准备 3.1.1 根据《金属试验委托单》了解被检工件情况，包括材料、规格、焊接种类、焊接位置等。 3.1.2 确定检验工作质量等级、检验比例、数量、对接接头焊接质量验收级别。 3.2 现场情况及现场准备 3.2.1 了解被检工件结构，焊口位置、分布等，对位于一定高度的焊口要搭好拍片架子。 3.2.2 检查焊缝外表面：外观是否符合《焊规》规定要求，是否有影响底片评定的因素存在，存在上述问题时，必须纠正后才能进行透照。 3.3 工艺制订 根据有关标准规定及现场情况等制订工艺，确定透照方式、投影角度、焦距、曝光参数、象质计指数，还有大管一个口拍几张片、小管几个口拍一张片。以上参数参见具体检验项目的《射线探伤工艺卡》。 3.4 器材 3.4.1 射源或射线机选择 主要根据被检工件的透照厚度及现场情况选择γ射线机或X射线机。 3.4.2 胶片、增感屏及暗盒选择 3.4.2.1 透照用胶片应选用《射规》4.6.1中规定的JI或J2型胶片。胶片在使用前，应对每箱或每盒胶片进行灰雾度的抽查，其本底灰雾度应小于或等于0.3。 3.4.2.2 胶片在裁片、装片、抽片、评片的过程中，要注意防止胶片的划伤。裁纸刀、暗袋、增感屏等应保持清洁和平整，应经常擦拭。在装片、抽片时要轻缓，避免产生静电。要正确持片、不得用手指直接捏住底片表面，防止对底片造成污染。 3.4.2.3 使用金属增感屏进行射线透照时，金属增感屏的材料及前、后屏的厚度应根据不同的射线能量参照《射规》表4的规定选择（具体见《射线探伤工艺卡》）。 3.4.2.4 增感屏的表面应经常擦拭，保持洁净、平整和干燥，以防止产生造成影响底片图像的影像或假缺陷。 3.4.2.5 暗盒尺寸须与胶片及增感屏符合。 3.4.3 屏蔽板

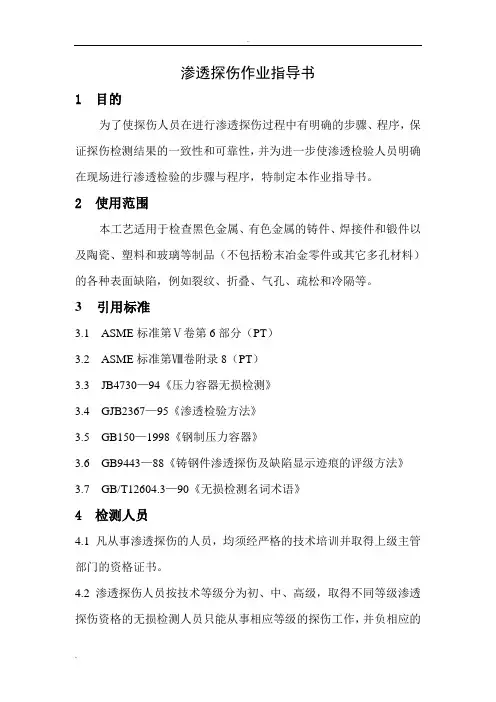

渗透探伤作业指导书 1目的 为了使探伤人员在进行渗透探伤过程中有明确的步骤、程序，保 证探伤检测结果的一致性和可靠性，并为进一步使渗透检验人员明确在现场进行渗透检验的步骤与程序，特制定本作业指导书。 2使用范围 本工艺适用于检查黑色金属、有色金属的铸件、焊接件和锻件以及陶瓷、塑料和玻璃等制品（不包括粉末冶金零件或其它多孔材料）的各种表面缺陷，例如裂纹、折叠、气孔、疏松和冷隔等。 3引用标准 3.1ASME标准第V卷第6部分（PT） 3.2ASME标准第忸卷附录8 （PT） 3.3JB4730-94《压力容器无损检测》 3.4GJB2367—95《渗透检验方法》 3.5GB150—1998《钢制压力容器》 3.6GB9443—88《铸钢件渗透探伤及缺陷显示迹痕的评级方法》 3.7GB/T1260 4.3—90《无损检测名词术语》 4检测人员 4.1凡从事渗透探伤的人员，均须经严格的技术培训并取得上级主管部门的资格证书。 4.2渗透探伤人员按技术等级分为初、中、高级，取得不同等级渗透探伤资格的无损检测人员只能从事相应等级的探伤工作，并负相应的技术
责任。 4.3凡从事渗透探伤的人员，除具有良好的身体素质外，视力必须满足下列要求： 4.3.1校正视力不得低于1.0。 4.3.2从事渗透探伤人员不得有色盲、色弱。 5渗透检测操作的步骤 基本步骤为：预清洗T施加渗透液T清洗多余的渗透液T施加显像剂-观察及评定显示痕迹。 6渗透检测剂 6.1渗透检测剂一般包括渗透剂、乳化剂、清洗剂和显像剂。 6.2渗透剂的质量控制应满足下列要求： a.渗透剂应装在密封容器中，放在低温暗处保存。各种渗透剂 的相应密度应根据制造厂说明书的规定采用相对密度计进行校验，应 保持相应密度不变。 b.渗透剂的浓度应根据制造厂说明书规定进行校验，校验方法 是将10ml待校验的渗透剂和基准渗透剂分别注入到盛有90ml无色煤 油或其它惰性溶剂的量筒中，搅拌均匀。然后将两种试剂分别放在比色计纳式试管中进行颜色浓度的比较。如果被校验的渗透剂与基准渗透剂的颜色浓度差超过2.0%，就应作为不合格。 c.对正在使用的渗透剂做外观检验，如发现有明显的混浊或沉淀物，变色或难以清洗，则应予以报废。 d.各种渗透剂用对比试块与基准渗透剂进行性能对比试验，当
XXXXXXXX机动车检测有限公司 质量管理体系文件XXXX-C 作业指导书 业务管理 编制： 审核： 批准人： 邮编：副本控制：√受控□不受控 电话：发放编号： 传真：持有人（或部门）： 地址：XXX市XXX镇 发布日期：2020年4月15日实施日期：2020年4月15日XXXXXXXX机动车检测有限公司发布
总目录
文件修改页
检测员操作规程 1. 目的： 为了指导、规范操作员操作行为。 2. 适用范围： 适用于本公司机动车检测工作。 3. 依据： 《质量手册》、《程序文件》、《作业指导书》、相关标准。 4. 职责： 1) 负责检测有关的原始记录的填制、整理，经车间审核后按规定交综合部存档； 2) 负责所用仪器设备、工具的保管、维护及仪器设备使用记录和日常维护记录的如实填写； 3) 遵守设备安全操作规程及车间安全管理制度，并对检测过程中受检车辆、人员、设备安全运行实施监控； 4) 负责环境条件的监控，并做好记录；保持检测场地整齐清洁，做到文明检测，并严格执行各项规章制度。按照检测流程和标准要求规范操作并完成检测任务。 5. 工作流程： 1) 操作员清理工作现场，清洁设施设备，打开电源开关及气源开关，开机，进行日常检测的检查。 2) 自检中有某项未通过自检，可查找原因，解除故障，无法解除的通知设备管理部检修，待解除故障后，继续进行设备自检。设备完成自检，操作员选择受检车辆； 3) 车辆驶入检测线，操作员点击开始检测。 4) 系统根据录入的检测方法和车辆信息，自动进行检测；如检测过程中遇到标准规定的检测失败情形，应重新检测。 5) 系统将测量值自动与限值比较，判断机动车是否合格，检测完成后点击“下一辆”，被检车辆驶出检测线。
编号：SY-AQ-05060 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 安全检查作业指导书 Work instruction for safety inspection
安全检查作业指导书 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管 理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关 系更直接，显得更为突出。 1.目的 为健全本司的安全生产管理制度，依据《中华人民共和国安全生产法》等有关法令之规定，及时发现生产过程和作业环境中的不安全因素，防范和遏制安全事故的发生、改善劳动条件等，特制定本作业指导书。用于指导安全员、保安员及生产车间的兼职安全员的安全检查工作。 2.范围 适用于公司所有单位之作业场所、生活场所现状环境和设施设备的检查等。 3.权责 3.1管理处安全室 3.1.1负责本本作业指导书的编制与修订。 3.1.2负责检查全厂所有地方的安全隐患，并及时提出整改方案。
3.1.3对各部门提出的安全隐患与整改意见应积极的调查处理。 3.2生产部（所管辖的作业场所） 3.2.1每日上班前和下班后负责安排人员对本部进行一次安全巡查。 3.2.2负责本部的安全隐患整改。 3.3工务部维修组 3.3.1负责全厂的安全机器设备的巡查与维修。 3.3.2全面配合各部门做好安全隐患整改。 4.定义 4.1安全检查：指对生产、生活环境和生产过程中可能存在的隐患、有害与危险因素、缺失等进行查证，以确定隐患或有害与危险因素、缺失的存在状态，以及它们转化为事故的条件，以便制定整改措施，消除隐患和有害与危险因素，确保生产和生活的安全。 5.内容 5.1消防安全检查 5.1.1检查消防设施、设备的现状状况，对有缺失的作好登记记
V T探伤作业指导书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
. 广州忆民有限公司 目视检验作业指导书 编制: 审核: 批准: 2012-12-06发布 2012-12-28实施
目视检验作业指导书 1、范围 本文件规定了目视检验的方法及人员等技术管理要求。 本文件适用于碳钢、不锈钢及铝合金焊缝外观检查。 2、人员要求 从事目视检验人员必须取得VTⅡ级及Ⅱ级以上资格证书，有半年以上工作经验方可独立上岗操作。 检测人员必须熟悉和掌握相关的检验标准（如ISO5817、ISO10042）。 检测人员必须熟悉和掌握相应的焊接工艺。 检测人员必须满足ISO 9712的要求（如每12个月检查一次视力），且应当有足够的视力和颜色分辨力。 3、外观检测条件 被检工件表面的光照度应至少达到350Lx，推荐值为500Lx。 眼睛距离被检区域的距离应不超过600mm。 眼睛与被检工件的夹角应大于30°。 经商定可采用其它检测设备，如内窥镜。 图1 外观检测角度示意图 4、环境要求 作业场地应远离翻砂、电焊、潮湿，场所应整洁宽敞。 检验环境光照度应至少达到350Lx，推荐值为500Lx。 5、检测设备 检测尺如直尺、卡尺、塞尺、焊接检验尺。 放大镜的放大倍数为2～5倍，应尽量有刻度。 其它检测仪器如成型量具、镜子、照像机、内窥镜。 6、焊缝的外观检测 焊缝的外观检测的基本范围在所应用的标准中作出了规定：焊缝必须可见且便于检测，检测时间在表面处理之前。焊缝的外观检测可分三个阶段：——焊前准备的外观检测 ——焊接过程中的外观检测 ——焊接后的外观检测 焊前准备的外观检测
渗透检验作业指导书要点 l.工程概况及工程量 1.1.工程概况： 主要介绍工程名称、规模、特点及施工环境。 1.2.工程量： 分类统计需进行渗透检验的工件及焊接接头的名称、规格、数量。 2.编制依据： 列出与渗透探伤相关的所有设计图纸，技术、质量、安环相关的规程、规 范。 3.作业活动中的组织分工和人员职责 3.1作业的组织分工(与相关作业和其他专业的分工) 明确检验委托、检验作业、结果反馈的责任部门和传递渠道。 3.2作业人员的职责(空表格) 列出参加渗透检验工作人员的岗位名称和职责,应包括技术员、班组长、检验作业人员。 4.作业前必须具备的条件和应作的准备： 4.1技术准备 4.1.1接受委托并察看现场(审核委托项目是否齐全、环境条件是否具备) 4.1.2根据委托和通用工艺文件编制工艺卡（至少应包括以下方面） 采用的渗透液的类型及型号
采用的灵敏度试片 采用的渗透方法 采用的观察和记录方法 环境温度及检验参数 执行的标准 安全注意事项 4.1.3对作业人员进行安全技术交底. 4.1.4选择好渗透探伤剂类型及进行灵敏度校验合格 4.1.5辅助工器具及防护用品的准备完毕 4.2作业人员(配置、资格) 4.2.1 探伤人员必须持有电力工业无损检测人员资格证书，且在有效期内。 探伤报告必需由Ⅱ级或Ⅱ级以上的渗透探伤人员签发。 4.2.2探伤人员矫正视力不得低于1.0,且没有色盲、色弱。 4.2.3 检验辅助工必须经过安全和专业技能培训,合格后方可上岗。 4.2.4. 作业过程中要认真按作业指导书和工艺卡进行检验。 4.2. 5. 必须遵守现场安全规程和其它有关规定。 4.2.6. 不具备安全作业条件时探伤人员有权停止工作。 4.2.7. 人员最低配备:持证人员1-2名(Ⅱ级);检验辅助工1-2名 4.3作业机具（包括配置、等级、精度等） 4.3.1所配备的工器具（包括渗透探伤试块、操作工具、通讯工具等）。 4.3.2所需仪器、仪表的规格和精度（包括渗透剂、显像剂、温度计等)
大庆市鲲鸿汽车检测服务有限公司质量管理体系文件文件编号：KHJC/ZYZD-2020 作业指导书 编制：杨凯 审核：邹致远 批准：周洪艳 2020年6月1日颁布2020年6月1日实施
目录
第一章前言 为了认真贯彻落实RB/T214-2017和RB/T 218-2017的规定，进一步规范汽车性能检测的检测行为，根据机动车安全技术检验和机动车排气污染物检测的国家相关标准规定，制定本汽车性能检测的作业指导书，以供检测人员使用。 本实验室的各项检测操作，均应该遵守本作业指导书的规范和要求。 第二章术语和定义 本作业指导书使用以下相关标准的现行最新有效版本和设备使用说明书中给出的相关术语和定义 ●GB 7258-2017《机动车运行安全技术条件》 ●GB 21861-2014《机动车安全技术检验项目和方法》 ●GB 18285-2018《汽油车污染物排放限值及测量方法（双怠速法及简易工况 法》 ●GB 3847-2018《柴油车污染物排放限值及测量方法（自由加速法及加载减 速法)》 第三章参考文件 ●《检验检测机构资质认定能力评价检验检测机构通用要求》 ●《检验检测机构资质认定能力评价机动车检验机构要求》 ●《机动车运行安全技术条件》 ●《机动车安全技术检验项目和方法》 ●《汽油车污染物排放限值及测量方法(双怠速法及简易工况法)》 ●《柴油车污染物排放限值及测量方法（自由加速法及加载减速法)》
4.1车辆外观检测 4.1.1车辆外观检测目的 汽车在行驶过程中，随着行驶里程增加，各零部件分别产生不同程度的磨损、腐蚀、疲劳、变形、老化等现象：其结果不但使汽车动力性下降、可靠性降低、经济性变差、排放污染加大，而且影响了车容市容，甚至影响了行车安全。因此，对车辆两外观进行检测的目的是：控制车辆外观技术状况、性能符合有关标准，确保汽车综合性能良好，延长汽车使用寿命和保证行车安全。 4.1.2检测（检视)判定标准规范 GB7258-2017《机动车运行安全技术条件》 GB21861-2014《机动车安全技术检验项目和方法》 4.1.3外观检测（检视)方法 4.1.3.1车辆唯一性识别 核对车身及牌照颜色、车辆类型、厂牌车型、牌照号、发动机号、车架号或车辆识 别号等车辆唯一性标识系统与行车证记载是否相符。经核对，车辆唯一性标识系统相符后，方可进行该车其它项目检测：唯一性标识系统不符，则终止该车检测。 4.1.3.2直观定性检视： 检查车辆各部件损伤、渗漏、松旷、卡滞、脱落、失效、漏装、脏污、润渭等情况，作定性判断。 A.车架车身驾驶室表面：一二级车无锈迹、脱掉漆；三级车无明显锈蚀或变形。 B.车门车窗玻璃：一级车应完好无损；二三级车不得缺损。 4.1.3.3仪具定量检测一-先目测、手感，必要时可用下述方法进行检测： (1)用钢卷尺测量：整车外形长度尺寸和前后轮距应符合原厂规定，左右侧轴距差应≤轴距的1.5/1000(一级车应≤轴距的1.2/1000)。并判断能否适应检测线。 (2）用钢直尺、高度尺检测：车体周正度；车体外缘左右对称部位(在离地高1.5m内测量)高度差应≤40mm(一级车应≤20 mm (3）用钢直(卷)尺测量：制动及离合器踏板自由行程，应符合原厂规定。 (4)用钢直尺、深度尺检测轮胎磨损：胎冠花纹深度，微型车应≥3. 2mm，其它车转
现场检测安全作业 指导书 1
安全作业指导书二零一四年七月
一、目的 全体员工树立“安全第一，预防为主”的方针，组织全体员工学习各种安全生产的规章制度，提高全员“安全生产”的意识。做好项目的安全建设工作，完善现场的安全设施，搞好现场安全管理工作，努力实现工程安全生产无死亡的目标。 二、范围 适用于从事现场检测工作人员的安全防护工作。 三、职责 1、由主管领导和各部部长组成安全工作小组，全面负责检测现场 的安全检查工作； 2、检查部质量监督员负责本部门安全保卫防护工作的日常监督管 理； 3、企业管理部负责本机构安全保卫防护工作的日常管理、监督检 查及验证； 4、企业管理部负责消防器材和防盗设备的配备、更新和查验。 四、工作程序 1、安全教育 检查部经常开展安全教育，学习安全常识，建立与检查工作相适应的安全责任制度，提高员工安全意识，并将安全工作落实到相关责任人。建立“安全教育制度”做好现场人员进场安全教育工作，建立现场“安全交底制度”，进场人员必须接受安全教育及培训。新入场人员
要进行三级安全教育。 1.1、公司教育有： ①、一般教育（建筑工程的特点、安全要求和企业、项目当前的安全生产形势教育）； ②、安全生产法律法规和制度教育； ③、安全知识教育； ④、安全事故典型案例教育； 1.2、施工现场进行安全教育： ①、进入施工现场必须带好安全帽，扣好帽带，并正确使用个人劳动防护用品。 ②、2米以上的高处，悬空作业、无安全设施的，必须戴好安全带，扣好保险钩。 ③、高处作业时不准往上或往下乱抛材料和工具等物件。 ④、各种电动机械设备必须有可靠有效的安全接地和防雷装置，方能开动使用。 ⑤、无操作证人员，严禁使用机电设备（不含手持电动工具）。 1.3、各操作岗位安全教育： 岗位教育包括经理（项目经理）教育、技术管理负责人员教育、安全管理负责人教育、安全员教育、劳务队管理人员教育、其它人员的教育。 1.3.1、项目经理教育包括：
钢轨探伤作业指导书 1. 目的与要求 目的：钢轨伤损检查。 要求：钢轨伤损的判伤作业人员需具备国家无损检测Ⅰ级及以上资格、焊缝伤损需具备国家无损检测Ⅱ级及以上资格。 2. 适用范围 2.1 本作业指导书适用于时速160km/h及以下区段利用列车间隔进行的线路钢轨母材及焊缝探伤作业。 2.2 本作业指导书适用于天窗点外作业。 3. 引用标准 《铁路工务安全规则》、《铁路线路修理规则》、《上海铁路局钢轨伤损检查、监视、处理办法》、《上海铁路局工务施工和日常养修作业安全管理办法》。 4. 工具材料 4.1 普通线路作业使用的钢轨探伤仪必须符合TB/T2340-2000标准要求。无缝线路作业使用的通用探伤仪必须符合GB/T10061-1999要求。 4.2 钢轨探伤仪必须用反光漆（模）进行编号。 4.3 防护用品: 4.3.1 上道作业人员必须按规定穿着黄色防护服，夜间必须穿着带有反光设施的防护服。 4.3.2 驻站联络员携带对讲机1台、“上海铁路局驻站联络控制表”1本、“上海铁路局安全防护驻站联络派遣单”1份。 4.3.3 现场防护员每人携带对讲机1 台、手信号旗1副、口笛1只、“防护
员工作手册”1本。 5. 作业程序 5.1.点名预想 5.1.1 作业负责人在上道作业前集中人员列队点名，详细交待当天作业的各项内容和安全预想。预想要结合当天天气、作业内容、区段、环境等情况，并做好记录。 5.1.2 确定当天作业防护人员，对防护工作提出注意事项和具体要求。 5.1.3 遇有降大雾、暴风雨（雪）、雷电密集、扬沙等恶劣天气时应取消当天上道作业计划。 5.1.4 作业负责人负责对上道仪器状态、防护用品、各类备品数量、探伤日记、现场伤损监控卡和伤损钢轨通知书进行检查，防止仪器带病上道和备品不足，影响探伤质量和信息记录、传递。 5.2 设置防护 5.2.2.1 每作业班组应设3-4名防护员（单线地段：驻站1人、前后防护2人、随机防护1人；复线地段：驻站1人、来车方向防护1人、随机防护1人），遇曲线等瞭望困难地段，长大区间、隧道通讯联系困难以及站内视线不良、噪音较大时，必须根据作业内容及现场实际情况，增派中间联络员。 5.2.2 驻站联络员必须提前40分钟到达车站行车室，经车站值班员在驻站联络派遣单上签认后，及时通知作业负责人和现场防护员。如作业地段在天窗范围内时，应同时将天窗点起讫时间通知作业负责人和现场防护员。 5.2.3 作业人员到达计划进网地点集中列队后，由现场防护员开展进网前安全防护布置并录音（非封闭线路区段为上道前），标准用语为：“我是防护员
渗透检测作业指导书 一、前言 1. 适用范围 1.1本规程适用于金属材料制成的焊接接头及其零部件的着色渗透检测。 1.2 工件焊接方法为手工电弧焊、埋弧自动焊、气体保护焊。 1.3 渗透检测可发现焊接接头及热影响区以及其他受检部位表面开口性裂纹气孔和其他表面开口性缺陷。 2. 参考标准 NB/T47013.5-2015承压设备无损检测。 二、人员 具有无损检测人员渗透1.2.3级（结果评定需有2级或3级）资格。 三、渗透检测系统 1.渗透检测剂 渗透检测剂由清洗剂、渗透剂、显像剂组成。但对同一工件检测时，不同类型的渗透探伤剂不得混用。储存时间超过一年的渗透剂，使用前应用灵敏度试块进行对比试验，以确定渗透、显像时间。 清洗剂：HD-EX （可变） 渗透剂：HD-RS （可变） 显像剂：HD-EV （可变） 2.灵敏度试块：镀铬试块、铝合金对比试块。试块用后应清洗干净，储存在丙酮溶液中。 四、工艺参数与检测要求 1.工艺参数 （1）检测方法：ⅡC-d; （2）渗透剂施加方法： 采用喷涂法，当渗透温度为10-50℃时，渗透时间至少为10min;超出渗透温度都应适当延长渗透时间，若小于10℃时渗透时间至少为20min；大于50℃时应保持所探伤工件表面的湿润时间至少为15min； （3）清洗方法：擦洗、水冲洗均可； （水冲洗则须用实体水柱冲洗，水冲洗的压力应低于0.2Mpa，水温应低于40℃） （4）显像剂施加方法： 采用喷涂法，显像时间不应少于7min； 2.检验标准和验收标准 除非设计文件另有规定或用户另有要求，缺陷评定应按NB/T47013.5-2015标准执行验收标准。 3.灵敏度校验 将镀铬试块与工件一起进行探伤操作，若试块上三处辐射状裂纹都能清晰显示，则认为系统灵敏度合格。否则与试块一起探伤的工件应重新进行探伤。 五、检测顺序 1.表面准备 （1）工件被检表面不得有影响渗透检测的铁锈、氧化皮、铁屑、毛刺及各种有可能影响渗透的保护层； （2）局部检测时，准备工作范围应从检测部位四周向外扩展25mm； 2.预清洗 用清洗剂把被检部位表面的油渍和污垢彻底清除。
无损探伤作业指导书?DOC 便携式磁粉探伤机所用磁探仪提升力M44N,且符合 《GB372130/100型标准试片的缺陷磁粉堆积清晰显示才能进行探伤，连续工作1小时后应进行校验。 3、3、3、3使用钳式探伤仪探伤必须作两次大体垂直的磁化；磁化时必须有重迭区，以免漏检。 3、3、3、4磁悬液，采用水剂磁悬液，磁膏加水，按产品说明书配制。 3、3、3、5施加磁悬液，采用湿磁粉连续磁化法，在通磁化电流时，应同时施加磁悬液，磁化电流每次持续时间为2s左右，停施磁悬液至少Is后才能停止磁化。 3、3、3、6磁悬液应采用喷洒等方法，使用时，磁悬液应不断摇晃，以免浓度不够。 3、3、3、7观察：在充足的光线下，仔细观察，有怀疑时擦去磁粉后重擦，如能显示出与前次相同磁痕，方能确认为缺陷。 3、3、3、8记录：磁粉显示的缺陷作好详细记录，记录下缺陷的部位、长度、条数等，以及探伤者和探伤日期。 3、3、4质量评定：按标准进行评定 3、3、5安全与搬运 3、3、5、1安全：选用相匹配的电源，安全用电，要脚穿绝缘
鞋，仪器外壳应加可靠地线。 3、3、5、2搬运：移动过程中，轻拿轻放，不碰撞，外出装箱时应用填料（海绵、泡沫等）填充好，防止电源箱倒置，防止激烈振动。 3、4渗透探伤 3、4、1检测依据：根据相应的标准质量部无损探伤作业指导 书日期xx年10月30日页数第4页共5页 3、4、2渗透探伤前的准备 3、4、2、1渗透探伤使用剂系易燃、微毒液体，操作时要严禁火种和采取必要的通风措施。如在容器内操作，尚需采取防毒措施，以防操作人员中毒。 3、4、2、2渗透探伤前，应对受检表面及附近30伽范围内进行清理，不得有污垢、蚀锈、焊渣飞溅、氧化物。当受检表面妨碍显示时应打磨或抛光处理，在受检面用钢印打编号并用于受检面有较大反差的油漆标明检验结果的标识。 3、4、2、3渗透剂的选用与保存a）着色法渗透剂中配有颜 料，其对比色应能在日光或正常的室内照明下达到可见的程度。b）购回的渗透使用剂（DPT—5）需存放在阴暗通风处，存放温度应低于40°C。 3、4、3渗透探伤的基本操作程序 3、4、3、1灵敏度检验：每次探伤前，用人工缺陷试块（铝合金试块，镀辂试块）来鉴别渗透探伤灵敏度，检查探伤使用剂、探
操作规程 依照中华人民共和国国家标准GB18285-2005《点燃式发动机汽车排气污染物排放限值及测量方法（双怠速法及简易工况法）》和GB3847-2005《车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法》以及现行有效的国家、行业标准进行检测，制定本作业指导书。 制定本作业指导书同时考虑到与机动车安全性能检测站其它检测工序的配合。 一术语和定义 1 怠速工况 怠速工况指发动机无负载运转状态：离合器处于接合位置、变速器处于空档位置（对于自动变速箱的车应处于“停车”或“P”挡位）；采用化油器供油系统的车，阻风门应处于全开位置；油门踏板处于完全松开位置。 2 高怠速工况 高怠速工况指满足怠速工况（除最后一项）条件，用油门踏板将发动机转速稳定控制在：轻型车高怠速规定为2500±100r/min，重型车的高怠速规定为1800±100r/min。（如有特殊规定的，按照制造厂技术文件中规定的高怠速转速。） 3 自由加速工况开 自由加速工况指在发动机怠速下，迅速但不猛烈的踏下油门踏板，使喷油泵供给最大油量。发动机达到调速器允许的最大转速前，保持此位置。一旦达到最大转速，立即松开油门踏板，使发动机恢复至怠速。 二检测准备
1 检测系统启动和关闭 启动： 1.1.1 合上电源总闸。 1.1.2 打开主机房稳压电源和电源总输出开关。 1.1.3 接通计算机、滤纸烟度计、不透光烟度计和废气分析仪电源。 1.1.4 在主控机屏幕上确认各检测仪器是否与主控机联接上。 1.1.5 确认各计算机已开机，登录机房已进入检测状态，系统启动完毕。 关闭 1.2.1 检测工作完毕，各计算机先退出检测系统软件，关闭计算机。 1.2.2 关闭滤纸烟度计、不透光烟度计和废气分析仪等检测仪器的电源控制开关。 1.2.3 关闭稳压电源开关，关节闭电源总闸，系统关闭完毕。 2 检测仪器准备 各仪器接通电源后预热30分钟。 检查滤纸烟度计、不透光烟度计和废气分析仪仪器置于正确的量程上，并对各仪器进行校准，确认各仪器已进入正常工作状态。 对各检测仪器进行零位和量距的校正，误差不得超过3%。 检查水分离器和流量指示器并确保其正常工作，各滤清元件根据污染状况及时更换。 检查各仪器的取样系统，各仪器的取样系统不得有泄漏，发现有泄漏及时处理。 三检测 1 外观检验
综合性能检测安全操作规 程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
综合性能检测安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1 、严格遵守学校制定实训“十要”、“十不准”规 章制度。 2 、操作人员应详细阅读有关资料，对各种使用的设 备应掌握操作方法，熟悉工作原理，测试中，谨慎、认 真、小心，防止误操作损坏设备。 3 、实训前，听从老师讲解及演示，熟悉项目内容范 围，爱护设备仪器，保证完好无损。 4 、检测时，集中精力操作，严守规程，仔细观察仪 表变化，发生异常，立即停机切断电源，待排除故障后再 进行操作。 5 、发动机或车辆在指导教师启动检测时，人身不可 靠近旋转运动部位，注意“油、水、电、气”防止泄漏。
6 、停机后，发动机要关闭点火开关，各种设备要切断电源。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
产品探伤作业指导书 一、符合API 5CT标准钢级的探伤要求 1.H40钢级 产品外表面缺陷内表面缺陷 探伤设备管端探伤设备纵向横向纵向横向 管子和附件L4 / / / 漏磁或超声手动超声或 接箍毛坯L4 / / / 漏磁或超声 磁粉中灵敏度2.J55钢级 2.1、J55钢级PSL-1规范等级 产品外表面缺陷内表面缺陷 探伤设备管端探伤设备纵向横向纵向横向 管子和附件L4 / / / 漏磁或超声手动超声或 接箍毛坯L4 / / / 漏磁或超声 磁粉中灵敏度2.2、J55钢级PSL-2规范等级 产品外表面缺陷内表面缺陷 探伤设备管端探伤设备纵向横向纵向横向 管子和附件L4 / L4 / 漏磁或超声手动超声或 磁粉中灵敏度 25%壁厚验证超声 接箍毛坯L4 / / / 漏磁或超声手动超声或 磁粉中灵敏度 25%壁厚验证超声 2.3 J55钢级PSL-3规范等级 产品外表面缺陷内表面缺陷 探伤设备管端探伤设备纵向横向纵向横向 管子和附件L2 L2 L2 L2 漏磁或超声手动超声或 磁粉中灵敏度100%壁厚验证，报告最小壁厚值超声 接箍毛坯L4 / / / 漏磁或超声手动超声或 磁粉中灵敏度100%壁厚验证, 报告最小壁厚值超声 3K55钢级 3.1 K55钢级PSL-1规范等级 产品外表面缺陷内表面缺陷 探伤设备管端探伤设备纵向横向纵向横向 管子和附件L4 / / / 漏磁或超声手动超声或 接箍毛坯L4 / / / 漏磁或超声 磁粉中灵敏度3.2 K55钢级PSL-2规范等级 产品外表面缺陷内表面缺陷 探伤设备管端探伤设备纵向横向纵向横向 管子和附件L4 / L4 / 漏磁或超声手动超声或 磁粉中灵敏度 25%壁厚验证超声 接箍毛坯L4 / / / 漏磁或超声手动超声或 磁粉中灵敏度 25%壁厚验证超声 3.3 K55钢级PSL-3规范等级
无损探伤作业指导书.DOC 便携式磁粉探伤机所用磁探仪提升力≥44N，且符合 《GB372130/100型标准试片的缺陷磁粉堆积清晰显示才能进行探伤，连续工作1小时后应进行校验。 3、3、3、3使用钳式探伤仪探伤必须作两次大体垂直的磁化；磁化时必须有重迭区，以免漏检。 3、3、3、4磁悬液，采用水剂磁悬液，磁膏加水，按产品说明书配制。 3、3、3、5施加磁悬液，采用湿磁粉连续磁化法，在通磁化电流时，应同时施加磁悬液，磁化电流每次持续时间为2s左右，停施磁悬液至少1s后才能停止磁化。 3、3、3、6磁悬液应采用喷洒等方法，使用时，磁悬液应不断摇晃，以免浓度不够。 3、3、3、7观察：在充足的光线下，仔细观察，有怀疑时擦去磁粉后重擦，如能显示出与前次相同磁痕，方能确认为缺陷。 3、3、3、8记录：磁粉显示的缺陷作好详细记录，记录下缺陷的部位、长度、条数等，以及探伤者和探伤日期。 3、3、4质量评定：按标准进行评定 3、3、5安全与搬运 3、3、5、1安全：选用相匹配的电源，安全用电，要脚穿绝缘鞋，仪器外壳应加可靠地线。
3、3、5、2搬运：移动过程中，轻拿轻放，不碰撞，外出装箱时应用填料（海绵、泡沫等）填充好，防止电源箱倒置，防止 激烈振动。 3、4渗透探伤 3、4、1检测依据：根据相应的标准质量部无损探伤作业指导书日期xx年10月30日页数第4页共5页 3、4、2渗透探伤前的准备 3、4、2、1渗透探伤使用剂系易燃、微毒液体，操作时要严禁火种和采取必要的通风措施。如在容器内操作，尚需采取防毒 措施，以防操作人员中毒。 3、4、2、2渗透探伤前，应对受检表面及附近30mm范围内进行清理，不得有污垢、蚀锈、焊渣飞溅、氧化物。当受检表面妨 碍显示时应打磨或抛光处理，在受检面用钢印打编号并用于受检 面有较大反差的油漆标明检验结果的标识。 3、4、2、3渗透剂的选用与保存a)着色法渗透剂中配有颜料，其对比色应能在日光或正常的室内照明下达到可见的程度。b)购回的渗透使用剂（DPT—5）需存放在阴暗通风处，存放温度应 低于40℃。 3、4、3渗透探伤的基本操作程序 3、4、3、1灵敏度检验：每次探伤前，用人工缺陷试块（铝合金试块，镀铬试块）来鉴别渗透探伤灵敏度，检查探伤使用
技术检查工安全技术操作规程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
技术检查工安全技术操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、一般要求 第1条、必须经过本工种专业和安全、技术培训，考 试合格，取得操作资格证后，方可持证上岗。 第2条、上岗时，按规定穿好工作服，并佩戴好劳保 用品。 第3条、采样工作是从大量的原始物料中取出数量很 少的一部分试样，它的物理性质和化学性质能代表总体。 采样方法必须正确，因采制化总方差中采样方差占80%， 为了使样品的代表性好，必须使随机采取的多份子样组成 总样的最小重量和份数符合规定。 第4条、采样工应熟悉采样理论、采样基本原则和方 法、影响采样误差因素和减少误差的方法及相关国家标准
和企业标准。 第5条、制样就是按照规定的程序减少煤样粒度和数量，其目的是为了从大量的样品中缩制出能代表原物料物理、化学性质的各种用途的煤样。 第6条、采制样必须遵守有关安全生产规程严格按照安全操作规程进行操作，确保安全生产。 二、工作前的准备 第8条、在流速较高的水流或煤流中采取煤样时，所用的工具和样品总重量不得超过10kg，采样前要检查周围情况，有安全措施，人要站稳，紧握工具才能采样第9条、搬运煤样上下台阶时，每人每次不得超过25 kg 第10条、在偏远及条件困难的采样点采样时，严禁单人作业。 第11条、采样工具的准备和要求：采样器的开口孔径
磁粉探伤作业指导书公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
磁粉探伤作业指导书 1目的 编制作业指导书的目的，是为了使探伤人员在进行磁粉探伤过程中有明确的步骤、程序，以保证检测结果的一致性和可靠性。 2 适用范围 本指导书适用于检查铁磁性材料工件及焊缝的表面或近表面裂纹和其它缺陷，对于铁磁性材料的毛坯件、半成品（钢坯、铸件和锻件）及成品也可参照执行。（本指导书主要侧重磁轭法） 3 引用标准 3.1 JB4730－94《压力容器无损检测》 3.2 GB／T1260 4.5《无损检测名词术语》 3.3 GB3721－83《磁粉探伤机》 3.4 ZBK54004－87《汽轮机铸钢件的磁粉探伤及质量分级方法》 3.5 GB／T9444－88《铸钢件磁粉探伤方法及质量分级》 3.6 ZBK54002－87《汽轮机叶片磁粉探伤方法》 3.7 JB3965－85《钢制压力容器磁粉探伤》 4 检测人员 4.1 凡从事磁粉探伤人员，都必须经过技术培训，并取得有关部门的资格证书。 4.2 磁粉探伤人员按技术等级为高、中、初级。取得不同磁粉探伤的各技术等级人员，只能从事该等级相应的探伤工作，并负相应的技术责任。
4.3 凡从事磁粉探伤的人员，除具有良好的身体素质外，视力必须满足下列要求： 4.3.1 校正视力不得低于1.0，并一年检查一次。 4.3. 2 从事磁粉探伤人员，不得有色盲、色弱。 5 设备 5.1 磁粉探伤设备必须符合GB3721－83的规定。 5.2 所使用磁粉探伤设备（电磁轭），当电磁轭极间距为200mm时交流电磁轭至少应有44N的提升力；直流电磁轭至少177N的提升力。 5.3 应具备的辅助设备： （1）A型试片； （2）2－10倍放大镜； 6 磁粉及磁悬液 6.1 磁粉应具有高导磁率和低剩磁性质，磁粉之间不应相互吸引。 6.2 磁粉粒度应均匀。湿法用磁粉的平均粒度为2－10μm，最大粒度应不大于45μm。干法用磁粉的平均粒度不大于90μm，最大粒度应不大于180μm。 6.3 磁粉的颜色与被检工件表面相比应有较高的对比度。 6.4 湿粉法应用煤油或水作为分散媒介。若以水为媒介时，应加入适当的防锈剂和表面活性剂。磁悬液的粘度应控制在5000－2000Pa.s(25℃)。 6.5 磁悬液浓度应根据磁粉种类、粒度以及施加方法、时间来确定。一般情况下，新配制的非荧光磁粉浓度为10－20g／I。
编订：__________________ 单位：__________________ 时间：__________________ 安全检查作业指导书(正 式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-1921-92 安全检查作业指导书(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1.目的 为健全本司的安全生产管理制度，依据《中华人民共和国安全生产法》等有关法令之规定，及时发现生产过程和作业环境中的不安全因素，防范和遏制安全事故的发生、改善劳动条件等，特制定本作业指导书。用于指导安全员、保安员及生产车间的兼职安全员的安全检查工作。 2.范围 适用于公司所有单位之作业场所、生活场所现状环境和设施设备的检查等。 3.权责 3.1管理处安全室 3.1.1负责本本作业指导书的编制与修订。 3.1.2负责检查全厂所有地方的安全隐患，并及
时提出整改方案。 3.1.3对各部门提出的安全隐患与整改意见应积极的调查处理。 3.2 生产部（所管辖的作业场所） 3.2.1每日上班前和下班后负责安排人员对本部进行一次安全巡查。 3.2.2负责本部的安全隐患整改。 3.3工务部维修组 3.3.1负责全厂的安全机器设备的巡查与维修。 3.3.2全面配合各部门做好安全隐患整改。 4.定义 4.1安全检查：指对生产、生活环境和生产过程中可能存在的隐患、有害与危险因素、缺失等进行查证，以确定隐患或有害与危险因素、缺失的存在状态，以及它们转化为事故的条件，以便制定整改措施，消除隐患和有害与危险因素，确保生产和生活的安全。 5.内容 5.1消防安全检查
