新疆吐鲁番* * * * * * * *有限责任公司
* * * * 煤矿
1W5—201掘进工作面
探水设计
编制：* * * 煤矿生产科
日期：二〇一〇年六月二十五日
第一部分地质说明
一、工作面位置
1W5—201工作面位于矿井（井筒）西翼，地表为沙砾地、无居民及建筑物。工作面东端分别与＋550m水平轨道巷和＋511m水平运输巷相连接，以西至东7勘探线，以南与原小煤窑采空区（+580m以上水平）之间留有45米（水平距离）的隔水煤柱。该工作面上部的5—3号煤层已开采。
二、地质概况
矿区位于 * * * 向斜南翼，呈单斜构造，煤系地层为中侏罗统西山窑组，自上而下可开采煤层为5—3号和5—2号煤层。5-3号煤层厚度3.85m～8.82m，平均厚度5.39m，煤层构造简单—较复杂，属稳定煤层。1E5—201工作面回风顺槽和运输顺槽均布置在5—2号煤层中，5-2号煤层厚度6.81m～7.79m，平均厚度7.26 m，倾角２3°—２5°，走向７5°—80°，倾向345°—350°，煤层构造简单—较较简单，属稳定煤层，与上部5-3号煤层间距5m。
井田内有f16、f17、f18、f19、f23、f24断层，对煤层有影响的断层有f16、f17、f19三条小平移断层，它只影响浅部煤层但影响不大。
三、顶、底板岩性
5－3号煤层直接顶为细砂岩，厚度1.12m，属半坚硬——坚硬岩石；老顶以粉砂岩、细砂岩互层为主，含菱铁矿层，层理发育，厚度约26.86m属坚硬岩石。
5-3号煤层直接底为粉砂岩夹细砂岩互层，层厚5.01m，；老底为粉砂岩，节理发育，厚度1.22m，属半坚硬——坚硬岩石。
5-2号煤层直接顶、老顶为5-3号煤层直接底、老底；5-2号煤层直接底为细砂岩、中砂岩互层，厚度2.23m，属坚硬岩石；老底为粉砂岩、粗砂岩、中砂岩、细砂岩互层，粗、中砂岩以石英为主，泥质胶结，厚度10.51m，属半坚硬—坚硬岩石。
四、水文地质
矿区地表无水系，煤系含水性微弱，补给条件差，水文地质条件为简单型。地质报告中指出井田内+ 580m水平以上5—2号煤层已被原县二号井及其他小煤窑开采，采空区位置及采空区内积水不详，又加上该工作面上部的5—3号煤层已开采。所以在施工过程中应做好探放水工作。必须严格执行“有疑必探，先探后掘”的探放水原则。
五、瓦斯情况
地质报告中指出矿区处于瓦斯风化带，瓦斯含量在0～0.13ml/g之间。2008年5月矿井做了瓦斯及二氧化碳等级鉴定，矿井瓦斯最大绝对涌出量为0.65m3/min，二氧化碳最大绝对涌出量为0.58m3/min，矿井瓦斯最大相对涌出量为0.85m3/t，二氧化碳最大相对涌出量为0.80m3/t。属低瓦斯矿井。
六、煤尘
爆炸性试验测定，火焰长度大于400㎜，岩粉含量60～85%，煤尘具有爆炸危险性。
七、煤的自燃倾向性
根据煤的自燃倾向性鉴定结果，井田内煤层属易自燃煤，自燃发火危险程度为Ⅱ级，原生产矿井煤炭在地面自燃发火期为30～35d；在井下，一
般自燃发火期为2～3个月。
第二部分工作面概况
1W5—201工作面布置在5—2号煤层中，东西走向长1200米，南北宽120米。
1W5—201工作面回风顺槽：长度为1166米，沿5—2号煤层底板布置，开口在主斜井行人巷处（5—3号煤层中），方向219°，坡度-12°掘进24米后变方向为248°，沿5—2号煤层底板进528米后变方向为239°30′，最后再掘进614米到东7勘探线。巷道净宽为3.7米，巷道净高2.8米，三心拱断面，直墙部分高1.5米，拱高1.3米，掘进面积9.34m2，小圆弧半径为1.05米，大圆弧半径为2.44米。采用锚杆 + 金属网支护，巷道半圆拱上共打设7根锚杆，巷道两帮各打设1根锚杆。金属锚杆规格：φ16mm×2000mm ,间排距700mm×700mm ,排列方式为矩形。水沟留设在巷道的左帮，梯形断面，断面积0.05米2。
1W5—201工作面运输顺槽：长度为1220米，为机轨合一的巷道，沿5—2号煤层底板布置，巷道净宽为4.1米，巷道净高2.8米，三心拱断面，直墙部分高1.5米，拱高1.3米，掘进面积10.37m2，小圆弧半径为1.02米，大圆弧半径为2.95米。采用锚杆 + 金属网支护，巷道半圆拱上共打设7根锚杆，巷道两帮各打设2根锚杆。金属锚杆规格：φ16mm×2000mm ,间排距700mm×700mm ,排列方式为矩形。在巷道上帮铺设600mm轨距轨道，以便于工作面运送设备和材料。水沟留设在巷道的左帮，梯形断面，断面积0.05米2。
附：平面位置示意图
巷道断面图
- 5 -
运输顺槽断面图
1︰50 单位：mm
回风顺槽断面图
1︰50 单位：mm
第三部分探水工作
一、1W5—201工作面回风顺槽探水起点及探水眼布置
1、1W5—201工作面回风顺槽施工过程中要进行探水工作。
2、探水眼布置及孔数：该巷道共布设3个探水眼，呈半扇形布置。巷道中间距左帮1.5米处在正前方打设1个，钻孔坡度2°，深50米，为1＃探水钻孔；在1＃探水钻孔的右边1米处与掘进工作面呈17°夹角打设1个，钻孔坡度10°，深52米，为2＃探水钻孔；在2＃探水钻孔的右边1米处（距巷道右帮0.2米）与掘进工作面呈29°夹角打设1个，钻孔坡度10°，深57米，为3＃探水钻孔.3个探水钻孔均布置在距巷道底1.2米处。
二、1W5—201工作面运输顺槽探水起点及探水眼布置
1、1W5—201工作面运输顺槽按－15°坡度向下掘进61米后沿5—2煤层底板掘进533米后变方向为239°30′，再掘进628米到东7勘探线处。
2、探水眼布置及孔数：该巷道共布设3个探水眼，呈半扇形布置。巷道中间（中心线）正前方打设1个，钻孔坡度9°，深50.6米，为1＃探水钻孔；在1＃探水钻孔的左边1米处（距巷道左帮1.05米）与掘进工作面呈3°夹角打设1个，钻孔坡度7°，深50.4米，为2＃探水钻孔；在1＃探水钻孔的右边1米处（距巷道右帮1.05米）与掘进工作面呈6°夹角打设1个，钻孔坡度12°，深51.3米，为3＃探水钻孔。3个探水钻孔均布置在距巷道底1.2米处。
三、探水眼深度及超前距离
探水眼直径为50mm，探水深度为50米，超前距离为10米。巷道每次只允许掘进40米，停掘地点与探水眼终孔位置必须保持10米。
A A——A 剖面图
A
回风顺槽探水钻孔平面布置示意图
运输顺槽探水钻孔平面布置示意
图
Ⅰ——Ⅰ剖面图
ⅠⅠ
二、探水眼的打设
（1）探水设备：用TXU—150型探水钻机探水。
（2）安装孔口管：孔口管用φ89mm无缝钢管制作，长2米左右，一头连接控制闸阀（安设压力表）。钻机安装固定后，先按设计方向及坡度钻一大孔，孔深比管长大2米左右，将孔口管插入大孔内，固定不动，在孔口外用水玻璃和水泥将管口固定死，并在孔口管的上方另留设一个小管。然后用挤浆泵从孔口管内向管的四周压入水泥浆，当稠水泥浆从小管跑出时，即将小管关死。这时挤浆泵继续开动，达到一定压力后停止挤浆，关闭孔口管水门，等水泥浆凝固后，孔口管即安装完毕。
（3）孔口管做成后即可扫孔。扫孔超过孔口管深度后，需要对孔口管做一次耐压试验，检查孔口管的强度。如发现漏水，或达不到强度要求时，应进行第二次挤浆处理。
（4）打钻孔前，要先调整钻杆的倾斜角度，按设计方位打设。探水钻杆插入孔口管后，打开供水管闸阀，开动钻机，拨动给进手把使钻杆慢慢进入实岩中，一节钻杆钻完后即可安装下一节钻杆。钻进过程中注意观察回水情况，不得强行推进钻杆。钻头与钻杆及钻杆与钻杆之间必须连接牢固以防打钻及回钻过程中钻杆脱落丢失。
孔口管安装示意图
第四部分通风、排水及供电
一、通风
1、探水地点采用压入式通风，各用DSFA—5型（5.5k w×2）对旋式局部通风机供风。
2、风机安放位置：
（1）1W5—201回风顺槽风机安放位置：主斜井行人巷口。
（2）1W5—201运输顺槽风机安放位置：＋511m水平车场内
各地点的风机均要安装在距回风口不小于10米的进风巷内。
3、风筒采用矿用阻燃型胶质风筒。风筒口距探水地点的距离不得超过5米。风筒悬挂高度和质量符合掘进工作面设计要求，挂破时必须采取有效措施进行处理。接头不得反接，应严密不透风，异径风筒要设过渡节，先大后小，不得花接。
4、安装甲烷断电仪，甲烷传感器的安设位置及报警、断电和复电浓度必须符合《煤矿安全规程》第168条的规定。
5、通风线路：
（1）1W5—201回风顺槽通风线路
新鲜风：风机→行人巷风筒→1W5—201工作面回风顺槽风筒→工作面乏风：工作面→1W5—201工作面回风顺槽→＋550 m水平轨道巷→回风巷1→斜风井→地面
（2）1W5—201运输顺槽通风线路
新鲜风：风机→+511m水平车场风筒→＋511m水平运输巷→
1W5—201工作面运输顺槽风筒→工作面
乏风：工作面→1W5—201工作面运输顺槽→回风巷2
→斜风井→地面
二、排放水
1、根据已探明的煤层的赋存状况，掘进回风顺槽时，沿煤层走向采用伪倾斜（正坡度）布置巷道，排水沟设在巷道的左帮，使探水工作面的水能顺水沟自行流下。
2、在巷道低洼处安设排水设备（如潜水泵等设备），及时将水排至斜风井水沟内，使水流入井底水仓内。
3、如探水钻孔打到采空区积水并进行放水时，根据排水设备的排水能力和水仓的容量利用孔口管上的控制闸阀控制放水流量。同时，要放专人监视放水全过程，测定水量、水压，做好记录，核对放水量，直至老空区积水放完为止。
附：通风、排水系统示意图
三、供电
1W5—201工作面回风顺槽、运输顺槽用电均由KBSGZY—500/10型移动
工作面所有电气设备防爆合格率必须达到100% ，并有可靠的接地。风机应单独供电并做到各种闭锁装置（风电闭锁和瓦斯电闭锁），电缆的敷设及连接符合《煤矿安全规程》的规定。
附：供电系统示意图
第五部分 避灾线路
一、1W5—201工作面回风顺槽避灾线路
1、当工作面发生火灾、瓦斯及煤尘爆炸时，避灾撤人路线为： 工作地点→1W5—201工作面回风顺槽→行人巷→主斜井→地面
2、当工作面发生水灾时，避灾撤人路线为：
550m 水平轨道巷
二、1W5—201工作面运输顺槽避灾线路
1、当工作面发生火灾、瓦斯及煤尘爆炸时，避灾撤人路线为：
工作地点→1W5—201工作面运输顺槽→＋511m 水平运输巷→＋511m 水平车场→副斜井→地面
2、当工作面发生水灾时，避灾撤人路线为：
工作地点→1W5—201工作面运输顺槽→＋550m 水平运输巷
三、无论发生水灾或瓦斯突出时，施工人员都必须在班组长的带领下，有组织、有纪律、有秩序地按撤退路线撤退到安全地点，并及时准确地向矿井调度室或值班人员汇报。
附：避灾线路示意图
第六部分安全技术措施
一、水灾预防措施
1、根据设计要求合理布置巷道，及时测量和标定巷道的施工方向和位置，回风顺槽与采空区之间的防水煤柱不得少于45米（平距）。
2、根据已探明的煤层的赋存状况，沿煤层走向采用伪倾斜（正坡度）布置巷道，掘进时沿底板掘进，排水沟设在巷道的左帮，使工作面的水能顺水沟自行流下。
3、当掘进工作面发现挂红、挂汗、空气变冷、出现雾气水叫、顶板淋水加大、顶板来压、底板鼓起或产生裂隙出现渗水、水色发浑、有臭味等透水预兆时，都必须停止作业，采取措施，立即报告矿调度室，发出警报，撤出所有受水威胁地点的人员。要坚持做到“有疑必探，先探后掘”的探放水原则。
4、探水工作面的支护质量及支护材料和规格必须符合作业规程的规定和要求，同时要加强探水地点附近的巷道支护，并在工作面迎头打好坚固的立柱和挡板，防止高压水冲垮煤壁及支架。
5、在探水地点应准备一定数量的坑木、麻袋、木塞、木板、黄泥、棉线、水管和潜水泵等堵、排水材料以及锯、斧等工具，以便出水或来压时及时处理。
6、在中央变电所通道及中央水泵房通道内安设防水闸门，定期对防水闸门进行检查和维修，附近不得有石块、木料、矿车等堵塞物，保证铁门能随时关闭，以便出水时不致淹没水泵房和变电所，使矿井能尽快恢复生产。
7、探水前，检查并维护好排水设备，清挖水沟和水仓，以便在探出水时使水仓有相当大容积的缓冲余地。
8、探水前，在探水地点附近应预先开掘安全躲避硐，躲避硐应开在巷道的右帮，规格：长×宽×深（净）=2m×2m×2m，矩形断面，用锚杆支护。
9、在探水地点，工作人员要及时清理巷道内杂物并运走，材料靠巷道的一侧牢固堆放，必须保证有不少于0.8米宽的行人通道，确保退路畅通。
10、井下巷道或硐室的入口处以及巷道的交叉点处应设置明显的标志牌，标清巷道的名称和避灾撤人路线。每个井下作业人员都应熟知避灾撤人线路和联络信号。
11、在探水工作地点安设专用电话，遇有水情要立即通知探水工作面以下可能被水淹区域的工作人员，并及时向矿井调度室汇报。
12、探水工作面要放专职瓦斯检查员，经常检查瓦斯和其它有害气体浓度，发现沼气浓度超过1.0%，二氧化碳浓度超过1.5% 时，要立即停止打钻，切断电源，撤出人员，然后加强通风吹散有害气体。
13、探水工作面应有专人负责，按设计要求打设钻孔，并及时调整探水钻孔的方位和角度，记录钻探的详细情况和钻孔深度，并在每次探水后作专门的标记（如在巷道一帮或顶板涂标记或打入木楔和铁钉等），以防实际掘进距离超过允许的掘进距离。
14、在掘进过程中如遇到断层，必须慎重对待，向断层另一盘打钻探水，探清另一盘的含水层位置，水量大小，不可冒险掘过断层。
15、探水时，先按设计要求安设孔口管，并进行耐压试验，在孔口管外部安设控制闸阀和压力表，以便出水时控制水的流量；然后再进行扫孔，打钻扫孔时应遵守下列规定：
（1）打钻过程中如果发现煤岩变松软、片邦、来压或钻孔中水压、水量突然增大，以及出现冲顶钻具等异常情况时，绝对不要移动或拔出钻杆，应马上将钻杆固定。派人监视水情并立即报告矿井调度室，如果情况危急时，必须立即撤出受水威胁地区的所有人员，然后采取措施，进行处理；
（2）探水钻机后面和前面给进手把活动范围内不得站人，以防止高压水将钻杆顶出伤人，或者手把翻转打人；
（3）钻眼内水压过大时，应该采用反压、防压和安设防喷装置的方法
钻进，控制钻杆不被高压水猛然冲出，确保钻探安全。
二、发生透水事故时的处理措施
1、当探水工作面或其他地点发现有突水预兆时，必须发出警报，撤除所有受水威胁地点的人员。
2、最先发现透水的现场工作人员一方面报告矿调度室，另一方面迅速组织抢救。打木垛或用密集柱，堵住出水点，防止事故继续扩大；水势猛来不及进行加固时，人员应向高处撤退，安全出井。
3、井下突然突水，破坏了巷道中的照明和避灾路线上的指示牌，人员一旦迷失方向，必须朝着有风流通过而又能通达地面的上山巷道方向撤退，切勿进入独头下山巷道。
三、透水后现场人员撤退时的注意事项
1、透水后，应在可能的情况下迅速观察和判断透水的地点、水源、涌水量、发生原因、程度等情况，根据灾害预防和处理计划中规定的撤退路线，迅速撤退到透水地点以上的水平，而不能进入透水点附近及下方的独头巷道。
2、行进中，应靠近巷道一侧，抓牢支架或固定物体，尽量避开压力水头和泄水流，并应注意防止被水中流动的矸石或其它物料撞伤。
3、如透水破坏了巷道中的照明和路标，迷失行进方向时，遇险人员应朝着有风流通过的上山巷道方向撤退。
4、在撤退沿途和所经过的巷道交叉口，应留设指示行进方向的明显标志，以提示救护人员的注意。
5、如唯一的出口被水封堵无法撤退时，应有组织的在独头工作面躲避，等待救护人员营救。严禁盲目潜水逃生等冒险行为。
四、透水后被围困时的避灾自救措施
1、当现场人员被涌水围困无法退出时，应迅速进入预先筑好的避难硐室中避灾，或选择合适地点快速建筑临时避难硐室避灾。迫不得已时，可爬
煤矿采掘工作面探放水安全措施示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
煤矿采掘工作面探放水安全措施示范文 本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1. 为确保矿井生产安全，矿井必须作好水害分析预 报，坚持“有疑必探、先探后掘、先探后采”的探放水原 则，采掘工作面遇下列情况之一时，必须确定探水线进行 探水：①、接近可能积水的老空、老巷时。 ②、接近溶洞和导水陷落柱时。③、打开隔离煤柱 放水时。④、接近其他可能出水地区时。 2.为确 保探放水安全，必须严格按以下措施执行。①、严格 按探放水设计施工。②、工作面回采到探水线时，必 须停止工作面采煤，按照作业规程搞好工作面的支护，清 理“三道”(即溜煤道、人行道、材料道)，保证通道畅通。 工作面掘到探水线时，停止掘进，迎头往外20m范围清理
干净，并加强该段巷道支护。③、加强钻场附近的巷道支护，并在工作面迎头打好坚固的主柱和拦板。 ④、清理巷道，挖好排水沟。确保水能顺利排到水仓。如探水位置较低，必须安潜水泵排水。⑤、全面检修排水设备，工作泵备用泵完好，保持正常工作，并确保主要运输大巷集中排水沟畅通无堵塞。⑥、测量和防探水人员必须亲临现场，依据设计确定主要探水孔的位置、方位、角度、深度以及钻孔数目。⑦、预计水压较大的地区，探水钻进前，必须先安好孔口管和控制闸阀，进行耐压试验，达到设计承受的水压后，方准继续钻进。特别危险的地区，应有躲避场所，并规定避灾路线，本工作面的避水灾路线现场人员必须人人熟悉。⑧、探水前矿部指定人员检查维护避水灾路线，确保避水灾路线畅通。 ⑨、钻进时，发现煤岩松软、片帮、来压或钻孔中的水压、水量突然增大，以及有顶钻等异状时，必须停止钻
中强福山煤业 采掘工作面探放水管理规定及考核办法 （试行） 矿属各单位： 为了更有效的保证采掘工作面探放水工作的质量与钻孔施工进度，确保消除水害隐患，实现安全生产。经矿党政领导班子研究决定，特制定本管理规定及考核办法。现下发至各单位认真组织学习，并严格执行。 一、适用围 我矿所属的探放水队、地测科、综采队、综掘队、准备队及涉及探放水管理或监管的有关科室。 二、探放水管理要求 （一）地测科必须坚持“预测预报、有掘必探、先探后掘、先治后采”的防治水方针和危险区域重点探放的原则，及时编制采掘工作面探放水设计和安全技术措施。 （二）水文地质条件简单、危险性小的地段，可采用物探先行，钻探验证探放水方法；钻探时，钻孔孔数不少于4个；水文地质条件复杂、水害威胁较大的地段，探放水钻孔的数量及措施必须符合《煤矿防治水规定》的要求。 （三）井下物探异常区必须采用钻探手段重点探测验证，探孔数量不少于3个。 （四）探放水工作必须按照经审批的《探放水设计和安全技术措施组织》实施。掘进工作面钻孔超前距离:前进方向超前30米以上，
帮部30米以上。当施工孔深较大（60-100米）的钻孔时，每班施工孔一个；当施工孔深较浅的钻孔时，每班施孔2个。 （五）所有掘进作业必须在“允许掘通知单”所规定围进行。 （六）在物探异常区探放水作业期间，必须有探水队技术负责人在现场跟班给定钻孔位置、方位、角度并观测、记录钻探情况，在遇老空积水时，果断制定临时安全措施，并报告调度室。 （七）掘进队工作面必须设置悬挂“探放水记录牌板”、牌版需反映允许掘进距离、钻孔施工参数、施工日期、探放水设计图等参数，并严格执行“允许掘进（停掘）通知单制度”。 （八）按照设计探水钻孔施工结束后，探水队当班带班人员必须清理现场，保证文明生产，必须及时填写探放水牌板，并如实报告当班安全员经验收合格达到探水目的后，地测科下达“允许掘进通知单”，通知单必须有矿总工程师签字。 （九）当班安全员必须在现场负责监督、验收，并及时将打钻情况向调度汇报。 （十）“允许掘进牌板”由探水队填写后移交掘进队负责管理，掘进队必须每班根据进度情况及时更新可掘进尺。 （十一）掘进工作面短探工作由掘进队严格按照短探设计执行，短探牌板由掘进队负责设置填写，每班班长亲自把关。掘进现场必须有满足短探要求的专用探放水设备，严禁使用煤电钻等设备打孔。短探孔数量及参数执行作业规程中相关规定，并做好短探的记录台账，一式两份，一份交地测科，一份留存备查。
文件编号：GD/FS-6514 （解决方案范本系列） 清水仓掘进工作面探放水安全技术措施详细版 A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing. 编辑：_________________ 单位：_________________ 日期：_________________
清水仓掘进工作面探放水安全技术 措施详细版 提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 一、概况 茶塘煤矿-70清水仓掘进工作面，位于-76m水平，该工作面上部为-70m主石门，已探穿水体，综合现场及各种资料分析，确定为断层水，该处有一F11断层，该断层北起荷叶塘，中经西边岭，走向长约10公里，落差300～400米，为一导水性强的正断层，钻孔控制该断层有11孔，均为龙潭组下段地层与壶天灰岩接触。工作面当掘进至距上部主石门10米左右时，停掘探钻，将断层水及临时水仓内的水引进至现清水仓工作面，目的是要保证上部主石门在以后的掘进施工过程中，不受水患的威胁。为保证
该工作面施工安全，采矿及地质部门已制定专门的探放水措施，机电部门为配合该探放水工程施工，确保施工安全，特制定此探放水机电配合措施。 二、机电设备安装方案 （一）、排水系统 在探水钻孔探穿断层前，机电队必须在-70中央水泵房水仓内及石门存水巷内各安装一台流量不小于40m3/h的潜水泵，用来排除断层水及临时水仓内的现有存水。 -70中央水泵房内三台水泵的安装基础现已浇筑好，待水泥硬化即可进行水泵及电机的安装。预计在下周一即可进行水泵及电机的安装。 水泵机组安装完毕，立即进行排水管路系统安装，根据《茶塘煤矿-70m水平中央变电所、水泵房设备安装实施方案》（已报公司审查通过）的设备布
筠连县金钟煤矿 1702回风巷 探 放 水 措 施 金钟煤矿 二0一三年四月二十五日
掘进工作面探放水安全技术措施 根据《煤矿安全规程》中规定：矿井必须做好水害分析预报，坚持预测预报，有掘必探，先探后掘，先治后采的探放水原则。 一、探水前的准备工作： 1、加强钻场附近的巷道支护，并在工作面迎头打好坚固的立柱和拦板。 2、清理巷道，挖好排水沟，探水钻孔位于巷道低洼处时，必须配备与探访水量相适应的排水设备。 3、准备足够的物质材料（木板、砖、水泥、沙河、木棒等）。 4、在探放水地点或附近安设专用电话。 5、测量和防探水人员必须亲临现场，依据设计，确定主要探水孔的位置、方位、角度、深度以及钻孔数目。 6、配备专职瓦斯员及电工。 7、保证躲避场所及避灾路线的畅通。 二、探放水作业地点 1、1702回风巷（+630瓦斯预抽巷） 三、探水要求： 1、探放水工作由三人组成探水小组，必须设一名跟班科长负责，以确保按顺序作业。 2、在钻眼过程中，工作人员必须精力集中，注意观察钻眼钻进情况。 3、如发现煤岩变松、片帮、来压或钻孔中在压力水、水量突然
增大或出现有害气体等现象时，必须立即停止钻进，但不得拔出钻杆，现场负责人员立即和调度室报告，并派人员监测水情。如果发现情况危急时，必须立即撤出所有受水威胁地区的人员，然后采取措施，进行处理。 4、探水记录必须严格填写。 四、探水钻孔的规定： 1、探水前超前距离和探水钻孔布置： 为了抵抗压力水的流出，探水时必须留有相当厚的保安煤柱，以防积水的涌出，确保掘进工作面的安全生产。探水超前距不得小于20m，钻孔深度为80m。 探水钻孔的孔径不得大于75mm，以保证遇到水源能安全加以控制。探水钻孔数目不得少于三个，一个中心眼，一个侧眼，一个顶板眼，一个底板眼，探水钻孔4个，钻眼布置如图：（附后） 五、安全措施： 1、工作面及其附近巷道的支护应加强。 2、钻探时，须设专人观察钻孔的钻进情况，发现有异常变化时，须进行处理，并汇报调度室。 3、准备足够的排水设施，并安装好随时等待排水。 4、要配有专职瓦斯员、排水员、测量员。 5、探水地点要与相邻的工作面保持联系，一旦有水突出，立即撤出相关人员并汇报。 6、加强通风工作，工作面必须有足够的风量，不能擅自停开局
新疆吐鲁番* * * * * * * *有限责任公司 * * * * 煤矿 1W5—201掘进工作面 探水设计 编制：* * * 煤矿生产科 日期：二〇一〇年六月二十五日
第一部分地质说明 一、工作面位置 1W5—201工作面位于矿井（井筒）西翼，地表为沙砾地、无居民及建筑物。工作面东端分别与＋550m水平轨道巷和＋511m水平运输巷相连接，以西至东7勘探线，以南与原小煤窑采空区（+580m以上水平）之间留有45米（水平距离）的隔水煤柱。该工作面上部的5—3号煤层已开采。 二、地质概况 矿区位于 * * * 向斜南翼，呈单斜构造，煤系地层为中侏罗统西山窑组，自上而下可开采煤层为5—3号和5—2号煤层。5-3号煤层厚度3.85m～8.82m，平均厚度5.39m，煤层构造简单—较复杂，属稳定煤层。1E5—201工作面回风顺槽和运输顺槽均布置在5—2号煤层中，5-2号煤层厚度6.81m～7.79m，平均厚度7.26 m，倾角２3°—２5°，走向７5°—80°，倾向345°—350°，煤层构造简单—较较简单，属稳定煤层，与上部5-3号煤层间距5m。 井田内有f16、f17、f18、f19、f23、f24断层，对煤层有影响的断层有f16、f17、f19三条小平移断层，它只影响浅部煤层但影响不大。 三、顶、底板岩性 5－3号煤层直接顶为细砂岩，厚度1.12m，属半坚硬——坚硬岩石；老顶以粉砂岩、细砂岩互层为主，含菱铁矿层，层理发育，厚度约26.86m属坚硬岩石。 5-3号煤层直接底为粉砂岩夹细砂岩互层，层厚5.01m，；老底为粉砂岩，节理发育，厚度1.22m，属半坚硬——坚硬岩石。
2104采空区探放水工作总结 我了我矿2105综采工作面安全生产顺利进行生产，现2105综采工作面现正在安装综采支架，为认真吸取近几年全国煤矿透水事故教训，切实做好防治水工作，不给安全生产带来隐患，我们将对2104采空区上部及周边水文情况作了详细的调查并进行了探放。现将2104采空区探放水情况总结如下： 一、探放水工作的基本情况： （一）、2104采煤工作面位置 2104采空区位于2105综采工作面回风巷上部位于井田南部。西隔10m为2104南采区工作面，东部为没有开采的实体煤田，北部为暗主井、暗副井、暗回风井。南部为南翼回风上山，南翼运输下山。 （二）、受水威胁情况分析 我矿水害主要来源于两方面：1、第四系广泛发育，厚度一般5～10m，地下水主要赋存于风积沙层中，水位埋深一般1～5m，水位、水量随季节变化。白芨滩古河道从井田南端通过，含水区中段宽2Km，两端狭窄，面积约27.16Km2。 2、中侏罗统直罗组底部至延安组2号煤层顶板砂岩含水层组。 该含水层分布不均匀，该含水层对安全生产有一定的影响，发生重大水灾事故的几率相对较小，2104工作面采空区积水，该积水对2105综采工作面安全生产造成威胁，主要原因是上部2103、2104南采空区2#煤在2005年，2006年已经开采完，再加上地质资料不详，水位情况不清，地质构造不明，给防治水工作带来了很大的困难。 （三）、排水设备配置 中央水仓容积为主水仓有效容量约480m3，副水仓有效容量约280m3，，主水仓设备为MD155-67×4型多级离心泵3台，单台流量100～185m3/h ，扬程304～236m，转速2950r/min。我矿将出水钻孔的老空水，利用钻孔高差通过排水管路直接引到中央水仓。
掘进工作面探放水作业规程 根据《煤矿安全规程》中规定：矿井必须做好水害分析预报，坚持预测预报，有掘必探，先探后掘，先治后采的探放水原则。 一、探水前的准备工作： 1、加强钻厂附近的巷道支护，并在工作面迎头打好坚固的立柱和拦板。 2、清理巷道，挖好排水沟，探水钻孔位于巷道低洼处时，必须配备与探访水量相适应的排水设备。 3、准备足够的物质材料（木板、砖、水泥、沙河、木棒等）。 4、在探放水地点或附近安设专用电话。 5、测量和防探水人员必须亲临现场，依据设计，确定主要探水孔的位置、方位、角度、深度以及钻孔数目。 6、配备专职瓦斯员及电工。 7、保证躲避场所及避灾路线的畅通。 二、探水要求： 1、探放水工作由三人组成探水小组，必须设一名跟班科长负责，以确保按顺序作业。 2、在钻眼过程中，工作人员必须精力集中，注意观察钻眼钻进情况。 3、如发现煤岩变松、片帮、来压或钻孔中在压力水、水量突然增大或出现有害气体等现象时，必须立即停止钻进，但不得拔出钻杆，现场负责人员立即和调度室报告，并派人员监测水情。如果发现情况
危急时，必须立即撤出所有受水威胁地区的人员，然后采取措施，进行处理。 4、探水记录必须严格填写。 三、探水钻孔的规定： 1、探水前超前距离和探水钻孔布置： 为了抵抗压力水的流出，探水时必须留有相当厚的保安煤柱，以防积水的涌出，确保掘进工作面的安全生产。探水超前距不得小于20m，钻孔深度为50-200m。 探水钻孔的孔径不得大于75mm，以保证遇到水源能安全加以控制。探水钻孔数目不得少于五个，一个中心眼，四个侧眼，钻眼布置如图：（附后） 2、探眼顺序按图1→2→3→4→5顺序进行。 四、安全措施： 1、工作面及其附近巷道的支护应加强。 2、钻探时，须设专人观察钻孔的钻进情况，发现有异常变化时，须进行处理，并汇报调度室。 3、准备足够的排水设施，并安装好随时等待排水。 4、要配有专职瓦斯员、排水员、测量员。 5、探水地点要与相邻的工作面保持联系，一旦有水突出，立即撤出相关人员并汇报。 6、加强通风工作，工作面必须有足够的风量，不能擅自停开局扇，风筒口距工作面不能大于5m。
文件编号：RHD-QB-K5516 （解决方案范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 掘进工作面探放水安全技术措施标准版本
掘进工作面探放水安全技术措施标 准版本 操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 一、编写目的：为了确保掘进施工坚持“有掘必探、先探后掘”的防治水原则及掘进工作面探放水施工安全。 二、编写依据： 1、《煤矿安全规程》及相关法律、法规。 2、《煤矿防治水规定》 3、风井皮带巷探放水设计 4、探放水管理实施细则 三、施工组织： 1、采用三班作业，每班工作面探放水操作作业
人员不低于两人。 2、探放水人员必须持证上岗，熟悉钻机性能，有探放水工作经验。 3、探放水作业前，必须进行专业技术培训，认真学习探放水设计及探放水管理实施细则及本安全技术措施，掌握领会其内容。 4、探水钻选用KHYD110-ZJ型矿用钻架支撑式岩石电钻。 5、工作面每循环打眼前采用ZM-12型煤电钻配合6.0M麻花钻杆及鱼尾式钻头（∮42mm）打眼探水。 四、岩石电钻的安装和操作安全技术措施： 1、在井下施工安装前首先清理好钻场，有足够的施工空间，通风良好，有水源、电源，足够长度的供水胶管。
2、立柱的主要作用是支撑和锚固钻机。钻场选好后，首先支起立柱，将立柱顶盘组件支撑于巷道顶部，调整丝杆使其支撑牢固，然后拧紧锁紧螺母，使立柱固定。 3、根据开孔高度和倾角，将机架固定在立柱上，通过调整抱箍的螺栓，可将机架安装在适当的高度，再通过调整抱箍螺栓，可将机架调整到适当的倾斜角度。 4、接通电源，检查主轴旋转方向是否与减速箱上箭头方向一致。然后将手轮转到空档位置，空载运转5分钟，再将手轮旋转到前进（或后退位置），主机前进（或后退）不少于三次，钻机应无异常声响，在机架上灵活移动。 5、装上钻杆、钻头，接通水源，对准开孔孔位。开孔时，先将手轮缓慢向前旋转，轻轻接上离合
普安县久丰煤矿11810掘进工作面探放水设计 编制：田林攀 审核：曾勇 总工程师：吴德波 普安县久丰煤矿 二0一四年一月
11810掘进工作面探放水设计 按照《煤矿防治水规定》和贵州省政府下发的防治水相关规定，根据久丰煤矿水文地质条件和历年来开采18#煤层实际情况，结合11810掘进运输巷施工设计，坚持“预测预报、有掘必探、有采必探、先探后掘、先探后采”的探放水原则，为确保施工安全，杜绝透水事故的发生，特编制本探放钻孔设计。 一、水文地质条件； 11810运输巷上方为采空区，根据久丰煤矿水文地质类型划分报告资料综合分析，本掘进工作面水文地质条件为中等复杂型，巷道掘进中涌水的主要来源为17#煤层采空区积水通过裂隙的渗水，预计最大涌水量为0.5m3/min,正常涌水量Q≤0.297m3/min。 二、巷道基本情况； 11810运输巷工作面掘进方位为214°，迎煤层倾角掘进，巷道规格为梯形断面，设计断面规格为：上宽2200mm，下宽32000mm，中高2200mm。 三、探水目的； 根据掘进工作面前方掘进区域和原采空区地质资料及积水情况，对工作面掘进前方60m区域的水文地质情况进行超前探测，主要钻探目的将达到以下几个方面： ⑴对11810运输巷前方60m及两侧掘进区域周围20m范围内的水文地质情况进行超前探测，释放煤层内的积水； ⑵对11810运输巷上方煤层（采空区）12m范围内的积水进行探
测和释放； ⑶对11810运输巷西侧20m及西侧上方20m范围内采空区的积水进行探测和释放； ⑷对11810运输巷掘进前方60m范围内的底板下方20m范围内的积水进行探测和释放。 四、钻孔设计； 1、基本概况： 11810运输巷探测钻孔设计孔数为6个，其中6#钻孔辐射范围为11810运输巷左侧，左侧与本煤层相邻，探放水过程中可根据实际情况打眼，若探放水过程中其他五个孔正常，且顶、底板情况完好，无任何透水预兆时，6#孔可以不打；若出现任何一种异常情况，必须严格按设计施工1-6#钻孔。超前探测钻孔每次钻进施工有效探测距离不小于60m，探测钻孔每个循环施工完毕后，巷道允许掘进距离为有效探测距离（最短钻孔在掘进方向上的投影长度）安全保障距离（30m），严格执行保留30m保安距离；钻孔设计依据18#煤层底板等高线、地质剖面图、11810运输巷设计高程及11810运输巷距采空区水平间距计算。 2、计算依据： （1）根据国家安全生产监督管理总局《煤矿防治水规定》中关于井下探放水规定，编制本次探放水设计。 （2）依据煤矿防治水规定钻孔终孔位置以满足平距3m为准，厚煤曾呢各孔终的垂距不得超过1.5m； （3）根据煤矿防治水规定“最小水平钻距不得小于30m”、“超前距不得小于帮距（帮距一般为20m）”的规定。
山西灵石亨元顺煤业有限公司100302工作面探放水总结及效果评价 编制人：蔡晓文 审核：孔祥忠 防治水副总：孔祥忠 总工程师： 日期：2019年9月26日
100302工作面探放水总结及效果评价 一、概况： 100302为三采区首采工作面，工作面长787m，切眼长150m,2018年11月20日进行物探，物探方法采用瞬变电磁法，物探范围为半径100m，分别在两顺槽进行了物探，解析成果未发现异常低电阻现象，2018年12月23日～2019年9月10日先后两次实施钻探，先后对切眼内、外、工作面下顺槽实施钻探本次探水工程量为4020m（长探），分别在两顺槽一般间距20m实施短探（探K2灰岩水）探眼深度为10-12m之间，累计短探720m；钻探的目的主要是探查工作面是否有k2灰岩水；其次探查前方是否存在构造及瓦斯。 二、100102回风顺槽探放水设计情况 设计目的：为认真贯彻执行“安全第一、预防为主、综合治理”的安全生产方针和“物探先行、钻探验证、化探跟进”的防治水原则，验证物探结论，保证掘进工作面能够安全顺利掘进，防止和减少水害事故发生，保障本矿职工生命安全，结合本工作面的实际情况，编制工作面探放水设计。 设计工程量：第一钻场：从切眼上口与回风顺槽成135°、150°、165°夹角，开始施工向工作面内侧方向布置3个钻孔，沿仰角65°施工24m左右穿透灰岩顶板，施工至软岩（砂质泥岩）为准。三个钻孔呈扇形布置夹角为15度左右。 第二个钻场从回风巷至切眼方向移钻机35m左右，与切眼成90度夹角向切眼内侧分别沿仰角30°（约为34m左右）、45°（约为24m左右）、60°（20m）施工3个钻孔，直到打穿k2灰岩为止。第三钻场，在切眼中部与切眼成90度夹角向切眼内侧分别沿仰角30°（约为34m左右）、45°（约为24m左右）、60°（20m）施工3个钻孔，直到打穿k2灰岩为止
达州市东兴乡桃源黑沟槽煤矿+450mK9南巷掘进工作面 探放水设计
编制单位：达州市东兴乡桃源黑沟槽煤矿 编制日期：二0一三年十二月 会审意见 一、存在的主要问题： 二、处理意见：
会审单位及人员签字 技术科：年月日生产科：年月日安全科：年月日机电科：年月日通风科：年月日调度室：年月日总工程师：年月日安全副矿长：年月日机电副矿长：年月日生产副矿长：年月日矿长：年月日
学习和考试记录负责人：传达人：贯彻时间：
目录 1 前言 (6) 2 编制依据 (6) 3 编制的主要原则及指导思想 (7) 4 探放水的掘进工作面及周围水文地质条件、水害类型、涌水量、 涌水通道及水压预计 (7) 5 探放水巷道的开拓方向、规格、支护方式及坡度 (7) 6 探水线的确定 (8) 7 探放水钻孔布置及参数 (8) 8 探放水钻孔孔口安全装置及耐压要求 (11) 9 探放水施工与掘进工作的安全规定 (11) 10 受水威胁地区信号联系和避灾路线 (17) 11 通风措施及瓦斯检查制度 (18) 12 防排水设施的安排 (21) 13 水情及避灾联系汇报制度和灾害应急处理措施 (21)
1 前言 达州市东兴乡桃源黑沟槽煤矿+450mK9南巷掘进工作面位于三叠系须家河组第七段第一亚段（T3xj7-1）地层，下距第七段第二亚段（T3xj7-2）砂岩顶界约5m左右。该巷道沿K9煤层布置，对施工巷道区域有直接充水影响的含水层是三叠系上统须家河组第七段第二亚段(T3xj7-2)砂岩裂隙含水层，厚约16m。这个含水层都由细～中粒砂岩组成，节理、裂隙不发育，加之含水层在地表呈大倾角条带状分布在斜坡地带，大气降水后地表迳流条件好，对含水层补给不利。这些含水层岩体致密，节理、裂隙不发育，富水性较弱。当巷道施工爆破时，这些间接含水层砂岩水通过裂隙灌入巷道，涌水量会加大。 为防止砂岩水通过导水裂隙水突然涌入井巷造成透水事故，确保施工安全，根据《煤矿安全规程》及《煤矿防治水规定》等有关规定，特编制《达州市东兴乡桃源黑沟槽煤矿+450mK9南巷掘进工作面探放水设计》。 2 编制依据 2.1 《煤矿安全规程》2011年版； 2.2 《煤矿防治水规定》； 2.3 《井下探放水技术规范》； 2.4 《达州市东兴乡桃源黑沟槽煤矿扩建工程初步设计》及《达州市东兴乡桃源黑沟槽煤矿扩建工程初步设计修改版》； 2.5 《达州市东兴乡桃源黑沟槽煤矿扩建工程初步设计安全专篇》及
山西中强福山煤业有限公司 采掘工作面探放水管理规定及考核办法 （试行） 矿属各单位： 为了更有效的保证采掘工作面探放水工作的质量与钻孔施工进度，确保消除水害隐患，实现安全生产。经矿党政领导班子研究决定，特制定本管理规定及考核办法。现下发至各单位认真组织学习，并严格执行。 一、适用范围 我矿所属的探放水队、地测科、综采队、综掘队、准备队及涉及探放水管理或监管的有关科室。 二、探放水管理要求 （一）地测科必须坚持“预测预报、有掘必探、先探后掘、先治后采”的防治水方针和危险区域重点探放的原则，及时编制采掘工作面探放水设计和安全技术措施。 （二）水文地质条件简单、危险性小的地段，可采用物探先行，钻探验证探放水方法；钻探时，钻孔孔数不少于4个；水文地质条件复杂、水害威胁较大的地段，探放水钻孔的数量及措施必须符合《煤矿防治水规定》的要求。 （三）井下物探异常区必须采用钻探手段重点探测验证，探孔数量不少于3个。 （四）探放水工作必须按照经审批的《探放水设计和安全技术措施组织》实施。掘进工作面钻孔超前距离:前进方向超前30米以上，
帮部30米以上。当施工孔深较大（60-100米）的钻孔时，每班施工孔一个；当施工孔深较浅的钻孔时，每班施孔2个。 （五）所有掘进作业必须在“允许掘通知单”所规定范围内进行。 （六）在物探异常区探放水作业期间，必须有探水队技术负责人在现场跟班给定钻孔位置、方位、角度并观测、记录钻探情况，在遇老空积水时，果断制定临时安全措施，并报告调度室。 （七）掘进队工作面必须设置悬挂“探放水记录牌板”、牌版需反映允许掘进距离、钻孔施工参数、施工日期、探放水设计图等参数，并严格执行“允许掘进（停掘）通知单制度”。 （八）按照设计探水钻孔施工结束后，探水队当班带班人员必须清理现场，保证文明生产，必须及时填写探放水牌板，并如实报告当班安全员经验收合格达到探水目的后，地测科下达“允许掘进通知单”，通知单必须有矿总工程师签字。 （九）当班安全员必须在现场负责监督、验收，并及时将打钻情况向调度汇报。 （十）“允许掘进牌板”由探水队填写后移交掘进队负责管理，掘进队必须每班根据进度情况及时更新可掘进尺。 （十一）掘进工作面短探工作由掘进队严格按照短探设计执行，短探牌板由掘进队负责设置填写，每班班长亲自把关。掘进现场必须有满足短探要求的专用探放水设备，严禁使用煤电钻等设备打孔。短探孔数量及参数执行作业规程中相关规定，并做好短探的记录台账，
探放水设计 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
贵州诚搏煤业有限公司 习水县XXX煤矿 XXXX掘进工作面 探 放 水 设 计 二〇一五年X月X日XXXX掘进工作面探放水设计为认真贯彻执行“安全第一、预防为主、综合治理”的安全生产方针和“预测预报、有掘必探、先探后掘、先治后采”的防治水原则，防止和减少水害事故发生，保障本矿职工生命安全，结合本工作面的实际情况，编制XXXX掘进工作面探放水设计。 编制依据： 1、《煤矿防治水规定》2009年12月1日起执行 2、《煤矿安全规程》2010年版 3、《XXX煤矿开采方案设计安全专篇》（变更）20XX年X月 4、《XXX煤矿开采方案设计》（变更）20XX年X月 第一章工程概况 第一节掘进工程概况 一、巷道布置
二、巷道设计 第二节周边关系 第二章水文地质特征 第一节矿井水文地质 一、地质构造 二、煤层 三、水文地质特征 1、地表水 2、含水层特征 3、井田内主要隔水层 第三节矿井充水因素分析 一、充水水源及其影响程度 1、大气降水对矿井充水的影响 2、地表水对矿井充水的影响 3、周边矿井对本井田煤层开采的影响 4、采空区积水对矿井充水的影响 5、含水层对矿井充水的影响 二、矿井充水通道 三、地面瞬变电磁勘探 第三章探放水钻孔设计 第一节探放水钻孔设计依据
严格按照《煤矿安全规程》及《煤矿防治水规定》的相关规定和物探报告揭露的异常区，进行探放水钻孔设计；坚持“预测预报、有掘必探、先探后掘、先治后采”的煤矿防治水方针，坚持“物探先行，钻探验证”的探放水原则。 第二节钻孔施工的目的 为了探测工作面范围内赋存的采空区积水、断层水、陷落柱水、含水层水，最终目的将水放出，确保工作面回采期间安全生产。 第三节探放水钻孔设计 一、“三线”确定： 为了保证采掘工作和人身安全，防止误穿积水区，在距积水区一定距离划定一条线作为探水点的起点，此线即为探水线。通常将积水及附近区域划分为三条线，即积水线、探水线、警戒线。 积水线：按积水区范围划定积水线。 探水线：积水线外推（60-150）m为探水线。 警戒线：探水线外推（50-150）m为警戒线。 探水起点的确定：根据“预测预报、有掘必探、先探后掘、先治后采”的探放水原则，井巷掘进开口前就必须先进行打钻探水，确认无水患后再往前掘进并留一定的超前距，掘进到预留超前距位置后停下，再进行探水，依此类推直至巷道掘进到位，因此探水起点即为各条巷道的开口位置。
In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan. 6106切眼掘进工作面探放水设计及安全技术措施 正式版
6106切眼掘进工作面探放水设计及安 全技术措施正式版 下载提示：此解决方案资料适用于工作或活动的进度安排中，详细说明各阶段的时间和项目内容完成 的进度，而完成上述需要实施方案的人员对整体有全方位的认识和评估能力，尽力让实施的时间进度 与方案所计划的时间吻合。文档可以直接使用，也可根据实际需要修订后使用。 一、设计原则及施工区域说明 炭窑渠煤矿位于东胜煤田东南部区，井田构造为无褶皱、无断层、无岩侵的简单单斜构造，根据本矿井下实际涌水量统计及水纹地质图显示，炭窑渠煤矿井田内地下水贫乏，实际矿井正常涌水量为 5m2/h,最大涌水量不足8m2/h，水文地质构造简单。目前井田内及周边煤矿还未发现有疑突水源，但仍不可忽视古窑老井等积水隐患及有害气体存在的可能。为确保本矿主要运输大巷延伸掘进工作面不受老窑采空区积水及有害气体威胁，根据《煤矿
安全规程》及《煤矿防治水工作条例》规定，严格执行“有掘必探、先探后掘”探放水的原则，特编制探放水设计。 二、巷道位置、用途 6106切眼掘进工作面位于井田6-2煤回风大巷西翼，此最终与6106进风顺槽、6106回风顺槽形成新的综采生产系统。6106切眼掘进工作面全长145米，用于综采工作面的设备布置、行人和安全出口等作用。 三、水文地质 1、水文地质类型 矿区内直接充水含水层和间接充水含水层的含水空间以孔隙为主、裂隙次之，属孔隙、裂隙充水矿床。最下一层可采煤

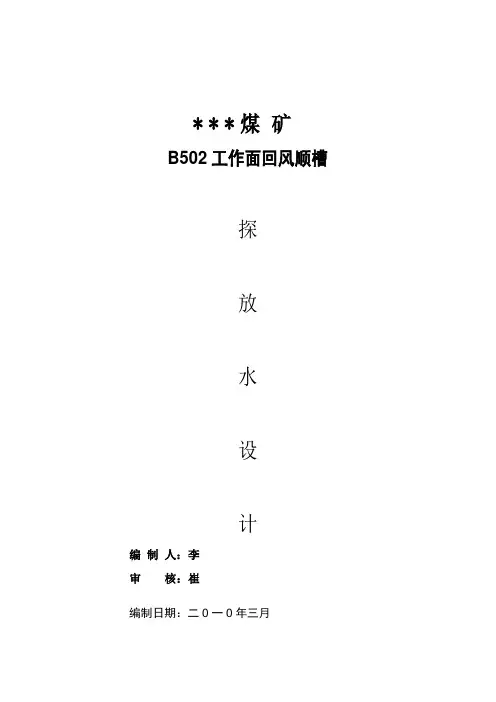

***煤矿 B502工作面回风顺槽 探 放 水 设 计 编制人：李 审核：崔 编制日期：二0一0年三月
