为何导电橡胶能用于电磁屏蔽
主要原理有二：1.导电橡胶内填充的导电颗粒当填充一定体积份数时，相互接触，形成电子连续状态，当外界电磁场到导电橡胶外部时，强烈的电磁波打到导电颗粒自由电子上，自由电子自由运动，自由电子在运动过程中形成与外界电磁场相反的电磁场，内外电磁场相互抵消，达到削弱电磁干扰波的作用；2.另外一个原理是能量转化，能量守恒定律，电磁波打到自由电子上，自由电子运动过程中，由于导电颗粒是有一定电阻，产生热量，即电磁干扰波——自由电子运动动能——热能，以削弱电磁干扰波。导电橡胶是否真能导电
依据电流、电压和电阻的关系，只有电压降时，总是会存在一定电流流动，只是电流太小，人感觉不到。导电橡胶的体积电阻相对金属还是很大，依据体积电阻与距离成反比的关系，距离越长，阻值越大。在医用电极上，导电橡胶已经被广泛应用，此时导电橡胶电极较薄，一般是在1mm以下，电极只是在上下二个面接触，即距离只有1mm，这时导电橡胶是完全通电的。在日常生活中，我们完全可以剪下一小片的导电橡胶修理像遥控器的电接触头的位置，对于像遥控器的电池电极地方的铁片比较容易被腐蚀，如果换用导电橡胶薄片来代替电极，一不会生锈，二又可防水，三更换也方便，不失为一个好的选择。而笔者所提的只是用导电炭黑填充的导电橡胶，体积电阻在几百欧姆厘米范围即可用于日常生活。我们时常考虑一个问题：电磁屏蔽效能与体积电阻一定成正比例吗？即导电性越好，屏蔽效能越高？
据外国学者研究发现，削弱干扰波的方法有三种：屏蔽、吸波和滤波。导电橡胶由于其导电颗粒的作用，电子在运动过程中，可产生与外界相反的磁场，起到屏蔽的作用。但吸波的原理与屏蔽相似，同样是用到微观粒子。当填充的导电颗粒达到纳米级别时，不只是达到粒径是nm，更重要的是具有较高的比表面积，空隙率，这样的纳米粒子将具有更好的纳米效应，纳米效应即可有吸波作用。就是导电颗粒填充的导电橡胶，可起到屏蔽与吸波的作用。体积电阻可能只是从某一侧面反映屏蔽的大小，但无法衡量吸波能力的大小。而导电炭黑填充的导电橡胶虽然体积电阻较大，但由于其纳米粒径与纳米效应，可具有吸波功能。所以我们也会在微波炉上看到炭黑填充的橡胶作密封条，微波炉的磁场强度特别大，高达14G以上，而炭黑填充的橡胶即可较好的削弱磁场波。编辑本段用途
导电橡胶具有良好的电磁密封和水汽密封能力，在一定压力下能够提供良好的导电性（抑制频率达到40GHz）。产品满足美军标MIL-G-83528在电子、电信、电力、军工、航空、航天、舰船等领域中广泛应用。该产品主要以高性能硅橡胶为基料，配特种填料（如铜镀银、铝镀银、玻璃镀银、石墨镀镍颗粒等）和助剂，并经严格受控的工艺制作而成，体积电阻率可达0.004欧*厘米，稳定性好。编辑本段材料特性镍包铜粉：镍包铜粉是导电硅橡胶目前最理想的导电填充料，优秀的导电性能和电磁波屏蔽性能，在导电橡胶高温成形时具良好的抗氧化，各种环境抗腐蚀性强（盐雾试验）和具有相当长的使用寿命，保证产品的合格率的为百分百。成本上比镀银类产品如：目前的镀银玻璃微珠，镀银铝粉，镀银铜粉和纯银粉等，具有成本上的强劲优势。不因银价上升而导致供价不稳定。镍包铜粉具有供价稳定性能相当。是末来导电硅橡胶的主导填充粉末。目前市场主要代表型号有，腾飞金属科技W-5镍包铜粉。其因技术比较成熟，镀层好，能够在各种橡胶中完美的填充使用，可以从技术的角度上讲：一个好的镍包铜粉在生产技术上有相当多的技术难点，镀层不好达不到屏蔽性能的要求。选择好的镍包铜粉是生产产品质量的关键。铝镀银导电橡胶：具有优良的屏蔽性
能和抗烟雾性能；铜镀银导电橡胶：具有最优良的导电性；玻璃镀银导电橡胶：具有最佳性价比；纯银导电橡胶：具有良好的防霉菌性。项目导电填料
银镍-铜银-镍银-铝银-玻璃银包铜炭黑
邵尔A型硬度/度 65±5 5±5 75±5 65±5 65±5 65±10 65±7 拉伸强度/MPa ≥2.07 ≥1.38 ≥1.38 ≥1.38 ≥1.03 ≥1.38 ≥3.80 拉断伸长率/% ≥200 ≥100 ≥100 >100 ≥75 ≥100 >100
压缩永久变形(70 h×l00℃)/% ≤45 ≤32 ≤32 ≤32 ≤30 ≤30 ≤45 最高使用温度/℃ 160/200 125 125 160/200 160 150 200
导电性能及电性能稳定性/(Ω·cm) ≤0.002 ≤0.004 ≤0.005 ≤0.008 ≤0.009 ≤0.1 ≤8.0
屏蔽效能/dB
≥200 kHz(磁场) 70 70 70 60 70 NA -
100 MHz(电场) 120 120 120 115 120 100 80 500 MHz(电场) 120 120 120 110 120 100 80 2 GHz(平面波) 120 120 115 105 120 100 60 10 GHz(平面波) 120 120 110 100 120 100 50 性能特点对比
屏蔽效能优良良良中中差成本最高较高较高高中低最低
耐腐蚀性优级差良优良中差
编辑本段技术性能
导电橡胶必须受一定的压缩力才能良好导电，所以结构设计必须保证合适的压力又不过压。板材最佳高度压缩量在7～15%；实心圆形、D形最佳高度压缩量在12～30%；管状、P 形最佳高度压缩量在20～60% 编辑本段应用
导电橡胶通常是指体积电阻在10的9次欧姆厘米以内，由于橡胶是优良的绝缘体，体积电阻大于10的14次左右。导电橡胶分为防静电级别导电橡胶，体积电阻在10的5次至10的9次方之间，导电炭黑填充的导电橡胶，体积电阻通常可保持在几千欧，甚至更低至一二百欧，再低低于50欧姆厘米的已经是难度非常大。当体积电阻低于10欧姆厘米以下时，导电橡胶即具有电磁屏蔽功能。下文讲的即是体积电阻在10欧姆厘米以下，主要用于电磁屏蔽场合，也用于机箱、机柜、方舱等电子和微波波导系统，连接器衬垫等。编辑本段FIP (Form-In-Place)导电橡胶介绍 FIP (Form-In-Place)导电橡胶，是针对尺寸小之又小的电磁密封衬垫需求，出现的一类新型高性能电磁屏蔽复合材料，在电磁屏蔽材料行业中，通常称作点胶导电橡胶。这种材料被专门设计为流体状态，由单组分或双组分硅橡胶和金属基导电性填料均匀混合制成。 FIP，又被称为点胶成形、现场成形、就地成形、原位成形、表面点胶和表面滴胶，指得是导电橡胶的成形方法。使用时，通过计算机操作的数控机床，将流体状态的未固化导电橡胶，施加气压后从针头点涂于法兰表面的指定位置。点出的胶料不流淌、不变形，接触空气中的湿气，在室温下即可原位成形，固化后和基底形成永久粘结。 FIP导电橡胶，主要功能是在导电表面之间提供低阻抗和柔性连接，而且提供环境密封，直接用于待屏蔽部位。由于其具有良好的触变性和粘接性，可方便的直接应用在多种金属化塑料和金属材料制成的法兰表面上。
导电硅橡胶的制造方法 黄国超 编译 本发明是关于导电硅橡胶的制造方法,在不损害硅橡胶各物性的前提下,可以很简易地赋予导电性。 1 本发明的技术背景及其所要解决的问题 所说的导电性硅橡胶,目前是在硅橡胶的胶料中,添加作为导电性添加剂的炭黑、石墨或者金属等粉末、纤维(添加时,可单独使用,也可多种并用),经配合分散后赋予导电性的。不过为了获得稳定的导电性,这些导电性添加剂需高充填。其结果,作为导电性硅橡胶之一的室温固化型硅橡胶,在固化前其胶料的挤出性等工艺性能就会明显受损。而且,固化后其硫化胶的硬度过高,伸长率也较低。因此,对接合部位间隔的大幅度变动,就会变得不能充分地随从,于是就容易发生橡胶部位的开裂或接合部位的剥离等问题。另外,如果导电性添加剂是金属类的话,那么该导电性硅橡胶胶料的密度就会变得极高,这样往往会给操作性能带来不良影响,同时固化后硫化胶的密度也同样变得很高。这样其使用场合就会受到制约,或者机械物性也会进一步劣化,这无疑是一大缺点。 2 本发明的目的 为了解决上述问题,本发明不使用导电性粉末及导电性纤维,而是通过简易的方法就可使硅橡胶胶料的硫化胶具有导电性,从而制得一种固化前操作性能良好,固化后物性也同样良好,且能发挥出橡胶弹性的导电性硅橡胶。 3 本发明的构成 为了达到上述目的,本发明的发明者们进行了独特的探讨和研究,结果表明,如果不使用导电性粉末及导电性纤维,而在硅橡胶胶料中预先添加、分散作为导电性单体的催化剂的氧化剂,尔后使之固化,通过使导电性的聚合性单体的蒸气所得到的固化物发生作用,便可使固化物显示导电性,而且不会使橡胶物性降低。在本发明的胶料中,若能采用含有结合于硅原子上的链烯基的橡胶基质聚合物,则可使其效果变得特别明显。 也就是说,本发明的这种导电性硅橡胶制法的特点是,使由5个及/或6个的杂环基所构成的单体的蒸气与含有氧化剂的硅橡胶相接触,并以该氧化剂作为催化剂,由此即可赋予硅橡胶导电性。 作为本发明的硅橡胶则指常温或通过加热等手段,能使之固化而形成弹性体的聚有机硅氧烷胶料。基本上是由(A)聚有机硅氧烷基础聚合物及(B)固化剂所构成,根据需要,还可均匀分散一些补强填充剂及各种添加剂。 胶料所能使用的这些成分中,作为(A)成分的聚有机硅氧烷及作为(B)成分的固化剂,可根据所要得到的橡胶弹性体的反应机理,适当选择。作为其反应机理通常有: (1)有机过氧化物硫化剂的交联方法; (2)综合反应的方法; (3)加成反应的方法等。 根据以上这些反应机理,可适当地确定(A)基础聚合物与(B)固化剂(即固化用的催化剂或交联剂)之间的理想组合。 具体地说,在(1)的交联方法中,通常情况下,作为(A)成分的基础聚合物,应采用每1分子中结合于硅原子上的有机基至少2个是乙烯基的聚有机硅氧烷。其次,作为(B)成分的固化剂,则可采用过氧化苯甲酰,2,42二氯过氧化苯甲酰(即D CB P)、过氧化二异丙苯(即DCP)、过氧化叔丁基二异丙苯、2,52二甲基22,252二叔丁基过氧化己烷、二叔丁基过氧化物之类的各种有机过氧化物
为何导电橡胶能用于电磁屏蔽 主要原理有二：1.导电橡胶内填充的导电颗粒当填充一定体积份数时，相互接触，形成电子连续状态，当外界电磁场到导电橡胶外部时，强烈的电磁波打到导电颗粒自由电子上，自由电子自由运动，自由电子在运动过程中形成与外界电磁场相反的电磁场，内外电磁场相互抵消，达到削弱电磁干扰波的作用；2.另外一个原理是能量转化，能量守恒定律，电磁波打到自由电子上，自由电子运动过程中，由于导电颗粒是有一定电阻，产生热量，即电磁干扰波——自由电子运动动能——热能，以削弱电磁干扰波。导电橡胶是否真能导电 依据电流、电压和电阻的关系，只有电压降时，总是会存在一定电流流动，只是电流太小，人感觉不到。导电橡胶的体积电阻相对金属还是很大，依据体积电阻与距离成反比的关系，距离越长，阻值越大。在医用电极上，导电橡胶已经被广泛应用，此时导电橡胶电极较薄，一般是在1mm以下，电极只是在上下二个面接触，即距离只有1mm，这时导电橡胶是完全通电的。在日常生活中，我们完全可以剪下一小片的导电橡胶修理像遥控器的电接触头的位置，对于像遥控器的电池电极地方的铁片比较容易被腐蚀，如果换用导电橡胶薄片来代替电极，一不会生锈，二又可防水，三更换也方便，不失为一个好的选择。而笔者所提的只是用导电炭黑填充的导电橡胶，体积电阻在几百欧姆厘米范围即可用于日常生活。我们时常考虑一个问题：电磁屏蔽效能与体积电阻一定成正比例吗？即导电性越好，屏蔽效能越高？ 据外国学者研究发现，削弱干扰波的方法有三种：屏蔽、吸波和滤波。导电橡胶由于其导电颗粒的作用，电子在运动过程中，可产生与外界相反的磁场，起到屏蔽的作用。但吸波的原理与屏蔽相似，同样是用到微观粒子。当填充的导电颗粒达到纳米级别时，不只是达到粒径是nm，更重要的是具有较高的比表面积，空隙率，这样的纳米粒子将具有更好的纳米效应，纳米效应即可有吸波作用。就是导电颗粒填充的导电橡胶，可起到屏蔽与吸波的作用。体积电阻可能只是从某一侧面反映屏蔽的大小，但无法衡量吸波能力的大小。而导电炭黑填充的导电橡胶虽然体积电阻较大，但由于其纳米粒径与纳米效应，可具有吸波功能。所以我们也会在微波炉上看到炭黑填充的橡胶作密封条，微波炉的磁场强度特别大，高达14G以上，而炭黑填充的橡胶即可较好的削弱磁场波。编辑本段用途 导电橡胶具有良好的电磁密封和水汽密封能力，在一定压力下能够提供良好的导电性（抑制频率达到40GHz）。产品满足美军标MIL-G-83528在电子、电信、电力、军工、航空、航天、舰船等领域中广泛应用。该产品主要以高性能硅橡胶为基料，配特种填料（如铜镀银、铝镀银、玻璃镀银、石墨镀镍颗粒等）和助剂，并经严格受控的工艺制作而成，体积电阻率可达0.004欧*厘米，稳定性好。编辑本段材料特性镍包铜粉：镍包铜粉是导电硅橡胶目前最理想的导电填充料，优秀的导电性能和电磁波屏蔽性能，在导电橡胶高温成形时具良好的抗氧化，各种环境抗腐蚀性强（盐雾试验）和具有相当长的使用寿命，保证产品的合格率的为百分百。成本上比镀银类产品如：目前的镀银玻璃微珠，镀银铝粉，镀银铜粉和纯银粉等，具有成本上的强劲优势。不因银价上升而导致供价不稳定。镍包铜粉具有供价稳定性能相当。是末来导电硅橡胶的主导填充粉末。目前市场主要代表型号有，腾飞金属科技W-5镍包铜粉。其因技术比较成熟，镀层好，能够在各种橡胶中完美的填充使用，可以从技术的角度上讲：一个好的镍包铜粉在生产技术上有相当多的技术难点，镀层不好达不到屏蔽性能的要求。选择好的镍包铜粉是生产产品质量的关键。铝镀银导电橡胶：具有优良的屏蔽性
民用电子设备的电磁干扰屏蔽材料 导电布 织物类型金属镀层电阻率应用优点 聚酯纤维镍/铜/镍 Ω < 0.05 ohms/square 导电泡棉 特殊形状,适应 特定环境的安装 泡棉 泡棉类型 压缩变形 (ASTMD 3574) 颜色应用优点 聚氨酯 5 to 10% 黑或灰导电泡棉 可阻燃压缩衬垫形状复杂 热塑性橡胶(TPE) < 20% 黄或白导电泡棉形状复杂可阻燃 金属化泡棉< 5% 灰色I/O衬垫 形状复杂 Ω ≤0.08 ohms/square 压敏胶带 压敏胶带 不锈钢上180° 剥离强度（ASTM3330） 耐热性 （3M TM InternalTest) 应用优点 3M TM9485 或相同产品75 oz/in(82N/100mm) 短期：450°F（232°C） 长期：300°F（149°C） 高粘性抗剪切 高剥离强度 及高耐热性 Nitto D5052 或相同产品87 oz/in(95N/100mm) 短期：311°F（155°C） 长期：240°F（160°C） 高粘性抗剪切 高内粘强度、高剥离 强度及高耐热性 3M TM950 或相同产品75 oz/in(82N/100mm) 短期：250°F（121°C） 长期：180°F（82°C） 高粘性高剥离强度
铜箔布 织物类型电阻率应用优点纯软质铜+聚脂纤维 Ω ≤0.02 ohms/square 导电泡棉 任意成型,可阻燃 导电性好,并导热 铜箔 产品说明： 纯度高于99.95%，感压性导电胶，其功能为消除电磁干扰，隔离电磁波对人体的伤害，避免不需要电压与电流而影响功能。 产品参数 产品型号基材厚度（mm）背胶厚度（mm）背胶导电性能 SQ-Cu22Z 0.022mm 0.035～0.040mm 压克力胶－ SQ-Cu50Z 0.050mm 0.035～0.040mm 压克力胶－ SQ-Cu22D 0.022mm 0.035～0.040mm 导电性压克力胶0.03-0.05ohms/sqin SQ-Cu50D 0.050mm 0.035～0.040mm 导电性压克力胶0.03-0.05ohms/sqin 用途 PDA、PDP、LCD显示器、笔记本电脑、复印机等各种电子产品内需电磁屏蔽的地方 铝箔 产品说明： 纯度高于99.4%，感压性导电胶，其功能为消除电磁干扰，隔离电磁波对人体的伤害，避免不需要电压与电流而影响功能。 铝箔胶带
材料的电磁干扰屏蔽性能概述 D.D.L.Chung 纽约州立大学布法罗校区，复合材料研究实验室 摘要 本文对碳材料的电磁干扰屏蔽性能进行概述。这些材料包括，复合材料，石墨乳，柔性石墨。在复合材料中参杂直径为亚微米级的须筋能得到较好屏蔽效果，尤其是镀上镍以后。柔性的石墨是非常有前途的电磁干扰垫圈材料。 关键词；碳复合材料、碳纤维、碳丝、膨胀石墨、电学性能 1.绪论 电磁干扰屏蔽是指材料对电磁波的反射或者吸收，因而这些材料起到防止射线渗入屏蔽层的作用。电磁波，尤其是高频率的电磁波（例如手机发射的电磁波）有干扰电子设备的倾向。世界各国政府对能够同时屏蔽电子源和射线源的电磁干扰屏蔽材料的需求正在日益增长。现代社会对可靠的电子设备要求以及快速增长的无线电频率射线源决定了电磁干扰屏蔽材料变得极其重要。 电磁干扰屏蔽和电磁屏蔽有区别。后者是指，对低频域的磁场（例如60Hz）进行屏蔽。电磁干扰屏蔽材料和电磁屏蔽材料不同。 应用于电磁屏蔽干扰的碳材料，尤其是不连续的碳纤维正在快速增长。本文对碳材料在电磁干扰屏蔽领域的前景进行了概述，包括结构型和非结构型的复合材料、石墨乳、电磁干扰垫片材料。
2．屏蔽的机制 最初的电磁干扰屏蔽机制通常是反射。为了让屏蔽层能够反射电磁波，屏蔽层必须具有移动的能与电磁波所在此磁场相互作用的电子。这就要求是屏蔽层必须具有导电性，尽管不需要很强的导电性能。例如，一个体积电阻率为1Ω.cm的材料就已经足够了。然而电导率并不是科学的屏蔽材料的评定标准。导电需要通路，屏蔽材料却不需要。尽管屏蔽材料不需要通路，导通性却能提高它的性能。到目前为止金属材料是最普遍的电磁干扰屏蔽材料。他们的这种性能主要是由于在它们内部存在的自由电子。金属板体积较大，因此常通过电镀法，化学沉淀法，真空沉淀法形成电镀层以达到屏蔽效果。镀层可以在疏松材料，纤维，微粒上。镀层具有较差的耐磨性和抗划伤的性能。 另一个电磁干扰屏蔽的机制是吸收，为了让屏蔽层大量吸收电磁波，屏蔽材料应该有跟所吸收的电磁波中磁场有关的偶极子，钛酸钡和其他有高介电常数的材料可以提供电偶极子。四氧化三铁和其他有高磁导率的材料可以提供磁偶极子，磁偶极子可以通过使用多层的磁薄膜来减少磁畴壁的数量得到增强。 吸收损失是的公式是，反射损失时的公式为，其中是铜的电导率，是磁导率。银、铜、金、铝等，因为他们良好的导电性是非常好的反射材料。超导磁合金和高导磁合金因为它们的高的磁导率是极好的吸收材料，反射损失随着频率的增加减少，吸收损失随着频率的增加而增加。
电磁屏蔽一般可分为三种 ：静电屏蔽、静磁屏蔽和高频电磁场屏蔽。三种屏蔽的目的都是防止外界的电磁场进入到某个需要保护的区域中，原理都是利用屏蔽对外场的感应产生的效应来抵消外场的影响。 但是由于所要屏蔽的场的特性不同，因而对屏蔽壳材料的要求和屏蔽效果也就不相同。 一、静电屏蔽 静电屏蔽的目的是防止外界的静电场进入需要保护的某个区域。 静电屏蔽依据的原理是：在外界静电场的作用下导体表面电荷将重新分布，直到导体内部总场强处处为零为止。接地的封闭金属壳是一种良好的静电屏蔽装置。如图所示，接地的封闭金属壳把空间分割成壳内和壳外两个区域，金属壳维持在零电位。根据静电场的唯一性定理，可以证明：金属壳内的电场仅由壳内的带电体和壳的电位所确定，与壳外的电荷分布无关。当壳外电荷分布变化时,壳层外表面上的电荷分布随之变化,以保证壳内电场分布不变。因此，金属壳对内部区域具有屏蔽作用。壳外的电场仅由壳外的带电体和金属壳的电位以及无限远处的电位所确定，与壳内电荷分布无关。当壳内电荷分布改变时，壳层内表面的电荷分布随之变化，以保证壳外电场分布不变。因此，接地的金属壳对外部区域也具有屏蔽作用。在静电屏蔽中，金属壳接地是十分重要的。当壳内或壳外区域中的电荷分布变化时，通过接地线,电荷在壳层外表面和大地之间重新分布,以保证壳层电势恒定。从物理图像上看，因为在静电平衡时，金属内部不存在电场，壳内外的电场线被金属隔断，彼此无联系，因此，导体壳有隔离壳内外静电相互作用的效应。 如果金属壳未完全封闭，壳上开有孔或缝，也同样具有静电屏蔽作用。在许多实际应用中，静电屏蔽装置常常是用金属丝编织成的金属网代替闭合的金属壳，即使一块金属板，一根金属线，亦有一定的静电屏蔽作用，只是屏蔽的效果不如金属壳。 在外电场的作用下，电荷在导体上的重新分布，在10-19秒数量级时间内就可完成，因此对低频变化的电场，导体上的电荷有足够长的时间来保证内部
第一章前言 硅橡胶（英文名称：Silicone rubber），分热硫化型（高温硫化硅胶HTV）、室温硫化型（RTV），其中室温硫化型又分缩聚反应型和加成反应型。高温硅橡胶主要用于制造各种硅橡胶制品，而室温硅橡胶则主要是作为粘接剂、灌封材料或模具使用。热硫化型用量最大，热硫化型又分甲基硅橡胶（MQ）、甲基乙烯基硅橡胶（VMQ，用量及产品牌号最多）、甲基乙烯基苯基硅橡胶PVMQ（耐低温、耐辐射），其他还有睛硅橡胶、氟硅橡胶等。 硅橡胶具有优异的耐热性、耐寒性、介电性、耐臭氧和耐大气老化等性能，硅橡胶突出的性能是使用温度宽广，能在-60℃（或更低的温度）至+250℃（或更高的温度）下长期使用。但硅橡胶的抗张强度和抗撕裂强度等机械性能较差，在常温下其物理机械性能不及大多数合成橡胶，且除腈硅、氟硅橡胶外，一般的硅橡胶耐油、耐溶剂性能欠佳，故硅橡胶不宜用于普通条件的场合，但非常适用于许多特定的场合。 本文主要讲诉了用工业上用DMC生产硅橡胶的工艺流程，和各牌号硅橡胶的质量要求。
第二章原料的准备与精制 2.1 原料列表 表2.1原料 十甲基环五硅氧烷C10H30O5 二甲基乙烯基乙氧基硅烷（单封头） 25 四甲基四乙烯基环四硅氧烷 =CH）SiO] 4 主要成分四甲基氢氧化铵
2.2准备与精制工艺流程 2.2.1开车前的准备工作 2.2.1.1检查设备 图2.1主要生产设备 （1）检查真空泵、出料机、冷水循环系统运行是否正常。 （2）检查所有仪表是否正常,设备是否清洁。 （3）所有阀门是否处于开车前应有的开闭状态。真空阀关闭，氮气阀关闭，溢流视蛊关闭，蒸气阀门关闭 2.2.1.2检查原材料 检查准备投入使用的原材料是否经检验并确认合格,如不合格不得投入生产。 （1）DMC外观要求无色透明无杂质， （2）DMC内物质含量检测 如图2.2所示，色谱图中有3个主要峰，其依次代表D3（六甲基环三硅氧烷）D4（八甲基环四硅氧烷）D5（十甲基环五硅氧烷）。 生产要求D3含量不超过1%,D4含量大于80%，D4和D5总含量大于99.5%。 （3）实验室检测 实验室要求对原料进行聚合测试，要求其聚合产物分子量达到120W且不发生交联（固化）。
我国电磁屏蔽材料行业概况研究 1、行业概况研究 （1）电磁屏蔽技术的基本原理和发展历程 电子设备在工作时，会向外辐射电磁波，对临近的其他电路或设备产生电磁干扰(EMI)或电磁兼容（EMI），导致信息传输失真、控制失灵。此外，由于电磁脉冲武器可以对敌国的电子设备、电力系统直接打击，造成敌国信息系统暂时或永久性损伤，所以电磁屏蔽材料也被广泛用于国防军工领域。 电磁屏蔽基本功能是通过吸收或反射来阻断或衰减电磁波能量来实现的。屏蔽材料的三个基本因素是电导率、磁导率及材料厚度。一般而言，电磁屏蔽材料必须是导电的，因此直接选择金属材料，可以对不导电的基材（例如普通的纺织物）进行电镀处理，或者在基材中添加一定的导电材料。 20世纪40年代，铁磁材料例如纯铁、硅钢、铁镍合金等被广泛应用于电磁屏蔽领域。20世纪60 年代，信息自动化技术以及橡塑高分子材料技术的快速发展极大得推动了电磁屏蔽技术的发展，表面敷层屏蔽材料开始被广泛应用，这类材料在塑料橡胶等绝缘体表面附着一层导电层，以反射损耗为主，具有屏蔽频率宽的优点。
进入上世纪80 年代以来，通讯、自动化、电子技术的突飞猛进对电磁屏蔽材料提出了更高的要求，填充复合型屏蔽材料开始在欧美等发达国家等国得到广泛应用，这类材料由导电填料（例如金属纤维、金属合金粉、超细炭黑等）与聚苯醚、聚碳酸酯等合作树脂等成型材料填充复合而成，具有一次加工成型、便于批量生产的优势。 本世纪以来，由于电子信息产品不断推陈出新，特别是智能手机等消费电子的迅猛发展，结构要求更加紧凑轻薄，对电磁屏蔽材料的各项技术要求也越来越高。 （2）电磁屏蔽材料的种类和技术发展趋势 电磁屏蔽材料的种类较多，大体可以分为金属类电磁屏蔽材料、电磁屏蔽塑料、导电织物、导电涂料、填充类复合屏蔽材料和其他类。金属屏蔽器件材料通常为铍铜、或不锈钢，具有良好的机械性能和重复使用性，使用于存在EMI/RFI 或者ESD 问题的广泛的电子设备，但也存在重量大、易腐蚀等缺点。电磁屏蔽塑料即利用真空渡金属法、阴极溅射法等方法在塑料表层生成较薄的金属层，具有导电性好的特点，但附着力较弱，容易剥落，结构稳定性差，使用周期短的缺点。 导电织物在一般纺织品表面涂覆金属物质，或采用金属纤维与纺织前卫相互包覆的方式，具有金属光泽，柔软性、耐折叠等优点；而导电布衬垫则采用聚氨酯或热塑性橡胶（TPE）材料作为海绵芯，外层包覆金属织物，具有较好的弹性、阻燃性和良好的屏蔽性能，性价比较高。 导电涂料屏蔽材料指采用碳素系导电粉或镍铜金属系等材料与丙烯酸树脂、氯乙烯树脂等成
导电胶条 导电胶条俗称为斑马条，由导电硅胶和绝缘硅胶交替分层叠加后硫化成型。导电橡胶连接器性能稳定可靠，生产装配简便高效。广泛用于游戏机、电话、电子表、计算器、仪表等产品的液晶显示器与电路板的连接。 一、斑马条类型一览
二、斑马条类型简介 a. YS型的透明斑马胶条 由于它的特殊特性两缘层为柔软的矽胶，透明层具有良好的弹力以及绝缘性能，被广泛的应用于LCD，LCM点矩阵模组的使用。在装配好后与金属外壳不会有短路现象,保证了产品显示功能稳定。 ｂ.YSa型的导电斑马条 是同类产品中制作难度最高的一种,它是根据产品的不同要求,把导电层自由偏位,以达到产品的最佳接触,确保一流的导通. ｃ.YSP型的导电斑马胶条 最基本的胶条之一，胶条两边的海棉发泡矽胶具有良好的绝缘性能以及减震性能。使用时金属外壳可避免短路现象。 ｄ.YY型导电胶条 它与别类导电条不同的是:它的绝缘衬层比中间导电层的硬度低20度,保证其在压缩装配过程中,导电层接触最佳. ｅ.YI型的导电斑马条 与YP，YS类型最大的区别就是在厚度要求较薄的情况下可以保证最大的导电层厚度，保证充分的连接面积。 ｆ.异形导电斑马条 是一种加工难度特高的斑马条之一，它可以满足各种特殊要求导电的弱电体连接。 ｇ.YL型的导电硅胶条 是最基本的胶条之一，它通过绝缘胶片与导电胶片的交替结合，四面均可形成特殊的导电特性，可以满足PCB与LCD之间 的四方向连接要求。成为弱导领域中必不可少的连接器之一。 三、导电胶条的技术参数 ａ、产品代号及规格表示方法：Product symbol and specification express method YP 发泡条 YS 透明夹层条 YPL 单面发泡条 YL 斑马胶条 L3H3W PITCH CW 长3高3宽 P值中导
Thalez Group 电磁屏蔽技术基础知识
目录 1.电磁屏蔽的目的 2.区分不同的电磁波 3.度量屏蔽性能的物理量——屏蔽效能 4.屏蔽材料的屏蔽效能估算 5.影响屏蔽材料的屏蔽效能的因素 6.实用屏蔽体设计的关键 7.孔洞电磁泄漏的估算 8.减少缝隙电磁泄漏的措施 9.电磁密封衬垫的原理 10.电磁密封衬垫的选用 11.常用电磁密封衬垫的比较 12.电磁密封衬垫使用的注意事项 13.电磁密封衬垫的电化学腐蚀问题 14.与衬垫性能相关的其它环境问题 15.截止波导管的概念与应用 16.截止波导管的注意事项与设计步骤 17.面板上的显示器件的处理 18.面板上的操作器件的处理 19.通风口的处理 20.线路板的局部屏蔽 21.屏蔽胶带的作用和使用方法
电磁波是电磁能量传播的主要方式，高频电路工作时，会向外辐射电磁波，对邻近的其它设备产生干扰。另一方面，空间的各种电磁波也会感应到电路中，对电路造成干扰。电磁屏蔽的作用是切断电磁波的传播途径，从而消除干扰。在解决电磁干扰问题的诸多手段中，电磁屏蔽是最基本和有效的。用电磁屏蔽的方法来解决电磁干扰问题的最大好处是不会影响电路的正常工作，因此不需要对电路做任何修改。 一.电磁屏蔽的目的 同一个屏蔽体对于不同性质的电磁波，其屏蔽性能不同。因此，在考虑电磁屏蔽性能时，要对电磁波的种类有基本认识。电磁波有很多分类的方法，但是在设计屏蔽时，将电磁波按照其波阻抗分为电场波、磁场波和平面波。 电磁波的波阻抗ZW 定义为： 电磁波中的电场分量E与磁场分量H的比值: ZW = E / H 电磁波的波阻抗与电磁波的辐射源性质、观测点到辐射源的距离以及电磁波所处的传播介质有关。 距离辐射源较近时，波阻抗取决于辐射源特性。若辐射源为大电流、低电压（辐射源的阻抗较低），则产生的电磁波的波阻抗小于377，称为磁场波。若辐射源为高电压、小电流（辐射源的阻抗较高），则产生的电磁波的波阻抗大于377，称为电场波。 距离辐射源较远时，波阻抗仅与电场波传播介质有关，其数值等于介质的特性阻抗，空气为377Ω。电场波的波阻抗随着传播距离的增加降低，磁场波的波阻抗随着传播距离的增加升高。 注意: 近场区和远场区的分界面随频率不同而不同，不是一个定数，这在分析问题时要注意。例如，在考虑机箱屏蔽时，机箱相对于线路板上的高速时钟信号而言，可能处于远场区，而对于开关电源较低的工作频率而言，可能处于近场区。在近场区设计屏蔽时，要分别电场屏蔽和磁场屏蔽。 二. 区分不同的电磁波
金属网可以阻挡电磁波传播的原理是什么？ 首先，不是衍射。 我们都做过直流电路实验，导线就是金属，也就谈不上屏蔽（静电屏蔽是指接地金属罩，屏蔽静电场）。电磁波辐射，是关于时变电磁场的问题，导体对其影响大不相同。 如果利用趋肤效应，解释的实际上是金属板屏蔽电磁场原理。 ?对于一个金属板（良导体），电磁波从一面辐射而来，大部分能量被反射，小部分能量进入金属，该电磁波会随进入金属的深度成e指数衰减（能量转化为表面电流），当金属层过薄时，电磁波就会穿透金属层继续传播。对于同一频率电磁波，电导率越高，衰减越快。对于相同金属材料，电磁波频率越高，衰减越快。 ?定义：趋肤深度，电磁波传输一个趋肤深度的距离后，振幅衰减到原来的36.8%，能量衰减到13.5%。 对于相同金属材料，电磁波频率越高，趋肤深度越小。 ?例：10GHz电磁波。银，电导率6.173e7(S/m)，趋肤深度6.4e-7(m)，即0.64微米；1GHz电磁波，趋肤深度20.24e-7(m)，即2.24微米。【1】 那么，同材料的金属板，频率越高，趋肤深度越小，对辐射防御能力是越强。 回归正题，金属网屏蔽电磁场原理，（趋肤效应解释波导也有用到，不是重点）。 ?先说矩形波导，四壁是金属，电磁波在波导中的介质中传播。金属网实际上就是下图中许许多多的矩形 波导叠放组合在一起，z方向长度再缩短些就是了。 ?为何电磁波不会从金属网的窟窿中穿透呢？对于金属网，每一个网孔都是一个波导。借用光的粒子说，电磁波像弹球一样，进入网孔波导后，来回在金属壁上反弹，曲折前进。【2】 ?为满足金属壁这一边界条件下的Maxwell方程，对于相同规格的矩形波导，频率越低（波长越大），theta 越大；当波长大于等于截止波长时，theta=90°，电磁波只上下弹跳，不前进了。
精心整理 导电胶条 导电胶条俗称为斑马条，由导电硅胶和绝缘硅胶交替分层叠加后硫化成型。导电橡胶连接器性能稳定可靠，生产装配简便高效。广泛用于游戏机、电话、电子表、计算器、仪表等产品的液晶显示器与电路板的连接。 一、斑马条类型一览 二、斑马条类型简介 a.YS 型的透明斑马胶条 由于它的特殊特性两缘层为柔软的矽胶，透明层具有良好的弹力以及绝缘性能，被广泛的应用于LCD ，LCM 点矩阵模组的使用。在装配好后与金属外壳不会有短路现象,保证了产品显示功能稳定。 ｂ.YSa ｃ.YSP ｄ.YY ｅ.YI ｆ. ｇ.YP YS YPL YL L×H×W PITCH CW 长×高×宽 P 值 中导 ｂ、导电橡胶连接器性能：Conductiverubberconnectorproperty
ｃ、导电橡胶连接器的几何尺寸及精度： Tecnologyparameterofconductiverubberconnector ｃ-2.透明夹层条：( LCD至PCB之间的高度x1.1 ) ---- 压缩比10% ｃ-3.发泡条：LCD 至PCB之间高度x ( 1.10~1.12 ) ---- 压缩比10%~12% 注：以上为一般设计高度,有时需看LCD至PCB的高度,若超过10mm时,则压缩比就须下降一些, 以免装配后呈现弯曲现象. ｅ. 宽度设计: LCD边缘宽度×(0.9~0.95) 5. Pitch之选择： 以LCD或PCB上的Pitch ( 宽度) 上有2~3条Connector在上面为原则,越多条导电性越佳. 例: a. LCD上之Pitch为0.5mm时, 一般导电宽度为0.3左右, 则选择Connector为0.1mm,则有三条Connector的Pitch在上面. b. LCD上之Pitch为1.0mm时, 一般导电宽度为0.5~0.6mm,则选择Connector为0.18mm, 则有二~三条Connector的Pitch在上面. c. LCD上之Pitch为1.5mm时, 一般导电宽度为0.75~1.0mm,则选择Connector 0.25mm,则有三条Connector的Pitch在上面. 注: 特殊情形: 因Connector为硅胶材质,故在裁切过程中,可能会有倾斜情形,一般角度公差为1°,故高度越高,选用的Connector Pitch愈小,则导电效果愈佳. ｆ. 导电层宽度的选择: (Connector上的W'的尺寸) ｆ-1. 一般正常为0.4mm.
2018年电磁屏蔽及导热材料行业市场分析报告
目录 第一节电磁屏蔽和导热材料：壁垒高、增速快，亟待国产替代 (5) 一、电磁屏蔽及导热材料和器件行业增速快，目前仍为国际巨头主导 (5) 1、什么是电磁屏蔽器件和导热器件 (5) 2、电磁屏蔽和导热行业产业链：从材料到器件 (8) 3、电磁屏蔽及导热材料和器件行业增速快，但国内竞争激烈 (10) 二、模切件上游材料壁垒高企，实现认证突破的品牌则有望快速成长 (13) 1、电子产品的快速发展对材料提出了更高更快的要求 (13) 2、电磁屏蔽材料和导热材料行业具有高壁垒，高毛利的特性 (13) 第二节下游应用不断扩张，行业市场规模有望打开新空间 (16) 一、5G时代下，通讯行业的快速发展将带来巨大的增量需求 (16) 二、消费电子领域存量市场与替代空间巨大 (18) 三、汽车电子和数据中心等新型领域将成为未来需求增长点 (24) 1、中国汽车制造业与新能源汽车的发展将带来巨大需求 (24) 2、数据中心的快速发展也将拉动电磁屏蔽和导热材料的需求增加 (27) 3、综合来看，电磁屏蔽和导热材料潜在需求十分广阔。 (29) 第三节国产材料品牌开始崛起，建议关注产业链相关标的 (31) 一、飞荣达：专业电磁屏蔽及导热解决方案服务商，积极打造材料平台 (31) 二、碳元科技：国内高导热石墨散热材料领先企业，具有深厚材料研发实力.. 39 三、中石伟业：致力提高智能电子设备可靠性的整体解决方案服务商 (44)
图表目录 图表1：电磁屏蔽器件工作原理 (5) 图表2：导热器件工作原理 (6) 图表3：电磁屏蔽和导热材料及器件行业产业链 (8) 图表4：电磁屏蔽器件生产工艺流程 (9) 图表5：导热器件生产工艺流程 (9) 图表6：全球电磁屏蔽材料规模预测 (10) 图表7：全球导热界面材料规模预测 (11) 图表8：苹果Macbook采用新型的高导热石墨膜替代原有的导热材料 (13) 图表9：电磁屏蔽材料和导热材料行业的进入壁垒 (14) 图表10：材料企业相比器件企业毛利率较高 (15) 图表11：电磁屏蔽和导热产品在通讯领域的应用 (16) 图表12：国内通讯基站数量近年来发展较快 (17) 图表13：5G基站投资额和基站数量将快速增加 (18) 图表14：电磁屏蔽和导热产品在电脑上的应用 (19) 图表15：电磁屏蔽和导热产品在智能手机上的应用 (19) 图表16：全球智能手机出货量数据 (21) 图表17：全球PC和平板电脑出货量数据 (21) 图表18：国内品牌手机出货量占比提升 (22) 图表19：国内品牌手机出货量占比提升 (23) 图表20：国产智能手机品牌全球市场份额提升 (23) 图表21：需要用到导热材料的位置——汽车传感器 (25) 图表22：新能源汽车的动力电池需要更好的导热材料 (25) 图表23：近年来中国汽车销量不断增长 (26) 图表24：预计新能源汽车发展迅速 (26) 图表25：Facebook公司在北卡罗莱纳福里斯特城的数据中心 (27) 图表26：全球互联网数据中心发展迅速 (28) 图表27：中国互联网数据中心发展迅速 (29) 图表28：公司主要产品一览 (32) 图表29：飞荣达收入和利润近年来稳步增长 (32) 图表30：飞荣达毛利率和净利率维持相对稳定 (33) 图表31：飞荣达历年各业务收入占比变化 (34) 图表32：飞荣达历年各业务毛利率变化 (34) 图表33：飞荣达历年各地区收入占比变化 (35) 图表34：飞荣达主要客户一览 (36) 图表35：飞荣达主营业务发展历程 (37) 图表36：飞荣达研发投入稳步增长 (38) 图表37：飞荣达采取积极跟进客户，参与研发的经营模式 (39) 图表38：碳元科技历年收入和利润情况 (39) 图表39：碳元科技历年毛利率和净利率 (40) 图表40：碳元科技历年各业务收入占比变化 (41) 图表41：碳元科技历年各业务毛利率变化 (41) 图表42：碳元科技历年各地区收入占比变化 (42)
1、电磁屏蔽基本原理 如图1所示电磁屏蔽的基本原理是：采用低电阻的导体材料，并利用电磁波在屏蔽导体表面的反射和在导体内部的吸收以及传输过程中的损耗而使电磁波能量的继续传递受到阻碍，起到屏蔽作用。某些屏蔽材料可将大部分入射波反射掉，利用内部吸收及多重反射损耗掉部分进入材料的电磁波，只允许极少量的电磁波透过材料继续传播。 钢金属结构就起到了电磁屏蔽的作用，会大大影响附近基站对楼内的信号覆盖强度，下面用具体公式证明这一点。 钢金属结构对电磁波的损耗主要由反射损耗和吸收损耗组成。吸收损耗是指电磁波穿过屏蔽罩时能量损耗的数量，吸收损耗计算公式为： AdB=(f×σ×μ) /2×t 其中 f：频率(MHz) μ：金属导磁率σ：金属导电率 t：屏蔽罩厚度 联通附近基站使用的频率是900MHz，钢的导磁率约为450×10-4左右，钢的导电率约为×10-5左右，钢结构厚度约为0.02米左右。 将上述参数代入公式，吸收损耗约为31dB。 反射损耗(近场)的大小取决于电磁波产生源的性质以及与波源的距离。对于杆状或直线形发射天线而言，离波源越近波阻越高，反射损耗随波阻与屏蔽阻抗的比率变化，因此它不仅取决于波的类型，而且取决于屏蔽罩与波源之间的距离。 近场反射损耗可按下式计算 RdB=168+10×lg(σ/μrf)
其中 r：波源与屏蔽之间的距离，估算取为200米。 将参数代入公式，得到反射损耗为。 因此，由于钢金属结构引起的损耗为吸收损耗和反射损耗之和，即为，再加上建筑物其他混凝土结构的损耗20dB，总损耗约为97dB。 2、链路预算 下行链路（DownLink）是指基站发，移动台接收的链路。 上行链路（UpLink）是指移动台发，基站接收的链路。 对于GSM900M系统的上下行链路，按照链路预算公式，计算后建筑物内信号电平值为-99dBm左右，基本无法满足正常的通话需求。 对于GSM1800M系统，其覆盖能力还不如GSM900M，也无法达到覆盖效果。 对于CDMA系统，链路预算表格如下表

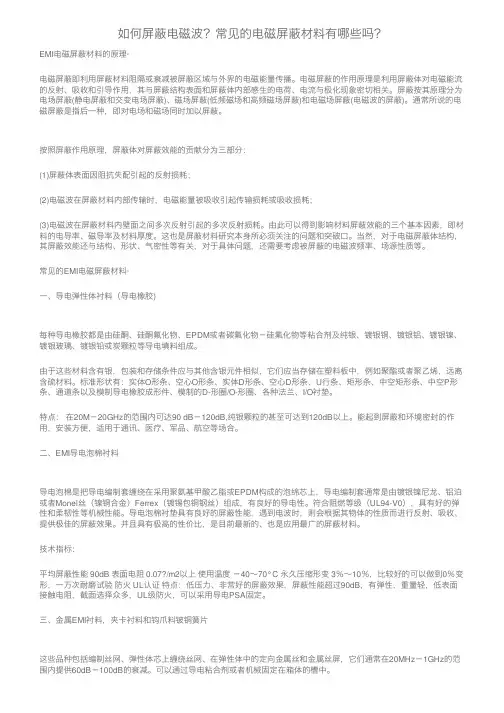

常见的电磁屏蔽材料有哪些？ 电磁屏蔽即利用屏蔽材料阻隔或衰减被屏蔽区域与外界的电磁能量传播。电磁屏蔽的作用原理是利用屏蔽体对电磁能流的反射、吸收和引导作用，其与屏蔽结构表面和屏蔽体内部感生的电荷、电流与极化现象密切相关。屏蔽按其原理分为电场屏蔽(静电屏蔽和交变电场屏蔽)、磁场屏蔽(低频磁场和高频磁场屏蔽)和电磁场屏蔽(电磁波的屏蔽)。通常所说的电磁屏蔽是指后一种，即对电场和磁场同时加以屏蔽。 屏蔽效果的好坏用屏蔽效~g(SE，Shielding effectiveness)来评价，它表现了屏蔽体对电磁波的衰减程度。屏蔽效能定义为屏蔽前后该点电磁场强度的比值，即：SE=2OIg(Eo／Es)或SH=2Olg(HdHs)式中：、分别为屏蔽前该点的电场强度与磁场强度，、分别为屏蔽后该点的电场强度与磁场强度。对屏蔽效果的评价是根据屏蔽效能的大小度量的。 按照屏蔽作用原理，屏蔽体对屏蔽效能的贡献分为3部分：(1)屏蔽体表面因阻抗失配引起的反射损耗；(2)电磁波在屏蔽材料内部传输时，电磁能量被吸收引起传输损耗或吸收损耗；(3)电磁波在屏蔽材料内壁面之间多次反射引起的多次反射损耗。由此可以得到影响材料屏蔽效能的3个基本因素，即材料的电导率、磁导率及材料厚度。这也是屏蔽材料研究本身所必须关注的问题和突破口。当然，对于电磁屏蔽体结构，其屏蔽效能还与结构、形状、气密性等有关，对于具体问题，还需要考虑被屏蔽的电磁波频率、场源性质等。○1□a 常见的屏蔽材料
电屏蔽指的是对电场（E场）的屏蔽，它通常可选用的屏蔽材料种类比较多，如下： 1一、导电弹性体衬料（导电橡胶) 每种导电橡胶都是由硅酮、硅酮氟化物、EPDM或者碳氟化物－硅氟化物等粘合剂及纯银、镀银铜、镀银铝、镀银镍、镀银玻璃、镀银铅或炭颗粒等导电填料组成。 由于这些材料含有银，包装和存储条件应与其他含银元件相似，它们应当存储在塑料板中，例如聚酯或者聚乙烯，远离含硫材料。标准形状有：实体O形条、空心O形条、实体D形条、空心D形条、U行条、矩形条、中空矩形条、中空P形条、通道条以及模制导电橡胶成形件、模制的D-形圈/O-形圈、各种法兰、I/O衬垫。 特点：在20M－20GHz的范围内可达90 dB－120dB,纯银颗粒的甚至可达到120dB以上。能起到屏蔽和环境密封的作用，安装方便，适用于通讯、医疗、军品、航空等场合。 二、EMI导电泡棉衬料 导电泡棉是把导电编制套缠绕在采用聚氨基甲酸乙脂或EPDM构成的泡绵芯上，导电编制套通常是由镀银镍尼龙、铝泊或者Monel丝（镍铜合金）Ferrex（镀锡包铜钢丝）组成，有良好的导电性。符合阻燃等级（UL94-V0），具有好的 弹性和柔韧性等机械性能。导电泡棉衬垫具有良好的屏蔽性能，遇到电波时，则会根据其物体的性质而进行反射、吸收、提供极佳的屏蔽效果。并且具有极高的性价比，是目前最新的、也是应用最广的
异方性导电膜 异方性导电膜ACF,ACF胶,ACF胶带上海常祥实业有限公司作为3M和SONY顶级合作伙伴，全面代理3M和SONY异方性导电胶膜、ACF、异方性导电胶带、ACF胶带。 上海常祥优势代理SONY以下型号的ACF，ACF胶带，异方性导电膜：6920F，6920F3，9742KS，9142，9420，9920，9731SB，9731S9等各种型号。 其中6920系列用于中小型液晶面板的COG； 9731SB，9731S9用于中小型液晶面板的FOG； 9742KS用于等离子面板的FOG； 9420，9920用于大型液晶面板的FOG。 上海常祥实业同时代理3M异方性导 电胶膜、光学透明胶带、各种胶带、胶粘剂、绝缘粉末、氟材料等；Uninwell导电银胶、导电银浆、贴片红胶、底部填充胶、TUFFY胶、LCM密封胶、UV胶、异方性导电胶ACP、太阳能电池导电浆料等系列电子胶粘剂。可以为触摸屏行业、太阳能电池行业、RFID射频识别、LED行业、EL冷光片行业、LCM行业、集成电路封装等提供整合的解决方案。 为了更好的为尊崇的您提供优质服务，公司在深圳、北京、成都、苏州等地有设有分支机构。 3M导电胶带，异方性导电胶膜，各向异性导电薄膜的型号包括有：9703、9705、9706、9708、9709、9709SL、9712、9713、9719、7761、7763、7765、7805、7303、5303、7393、7376、7371、7378、8794、5363、7313、7396、5552R 等最新型号的ACF导电胶膜、异方性导电胶膜、异方性导电胶带、ACF胶带。 其中7303、5363用于软板连接到PCB 上，及电极与电线间的连接，主要是手机、数码相机、笔记本等数码产品装配用，用于替代锡焊和连接器等；异方性导电胶 异方性导电胶简述： Uninwell international导电胶性能优异。适用于LED、大功率LED、LED数码管、LCD、TR、IC、COB、PCBA、FPC、FC、LCD、EL冷光片、显示屏、压电晶体、晶振、谐振器、太阳能电池、光伏电池、蜂鸣器、半导体分立器件等各种电子元件和组件的封装以及粘结等。应用范围涉及电子元器件、电子组件、电路板组装、显示及照明工业、通讯、汽车电子、智能卡、射频识别、电子标签等领域。 Uninwell International是集研发、生产和销售为一体的跨国集团，是全球导电浆料导电银浆产品线最齐全的企业，其公司的BQ-异方性导电胶ACP―6996、6997、6998系列是全球顶尖的多位专家耗时多年开发出的。 异方性导电胶ACP可以广泛用于触摸屏、CSP、FPC、FPC/ITO glass、PET/ITO glass、PET/PET、倒装芯片(Flip chip)、液晶显示（LCD）、TP、电子标签、射频识别（RFID）、薄膜开关、EL backlight terminals等领域。 Uninwell International的 Breakover-quick-异方性导电胶ACA、ACP―6996、6997、6998是全球顶尖的多位专家耗时多年开发出的。其中6996系列为加热加压固化型；6997系列为加热低温固化型；6998系列为UV紫外线光固化型。 二异方性导电胶（ACA）简述 异方性导电胶又叫异向导电胶、ACA、ACP等。 ACA代表了聚合物键合剂的第一个主要分支，导电胶的各向异性使得材料在垂直于Z轴的方向具有单一导电方向。这个方向电导率是通过使用相对较低容量的 导电填充材料（5%-20%范围）来达到的，这里容量相对较低的结果导致晶粒间的 接触不充分，使得导电胶在x-y平面内导电性变差，而Z轴的粘胶、无论是以薄膜形式还是以粘胶形式，在待连接表面之间
电磁屏蔽材料与吸波材料结构与性能的比较 装置避雷针是避免雷击的有效方法。在房屋最高处竖一金属棒，棒下端连一条足够粗的铜线，铜线下端连一块金属板埋入地下深处潮湿处。金属棒的上端须是一个尖头或分叉为几个尖头。有了这样的装置，当空中有带电的云时。避雷针的尖端因静电感应就集中了异种电荷，发生尖端放电，与云内的电相中和，避免发生激烈的雷电、这就是避雷针能避雷的一方面。但这种作用颇慢，如果云中积电很快，或一块带有大量电荷的云突然飞来，有时来不及按上述方式中和，于是有强烈的放电，加雷电仍会发生。但这时由于避雷针高过周围物体，它的尖端又集中了与云中电异号的电荷，如果雷电是在云和地面物之间发生，放电电流主要通过避雷针流入大地，因此，不会打在房屋或附近人的身上，只会打在避雷针上了。由此可见，避雷针的尖端放电作用会减少地面物与云之间打雷的可能性；到了不可避免时，它自己就负担了雷的打击，房屋与人得到了安全。 2、电磁屏蔽材料与吸波材料结构与性能的比较。 电磁屏蔽材料分电磁屏蔽涂料和电磁屏蔽塑料。电磁屏蔽涂料是由导电填料、树脂黏结剂、溶剂和添加剂组成，根据填料的不同，可分为碳系、银系、铜系和镍系电磁屏蔽涂料等。 电磁屏蔽塑料可分为表层导电型屏蔽塑料和填充型屏蔽塑料。
表层导电型屏蔽塑料是利用贴金属箔、金属熔融喷射和非电解电镀等方法在塑料表面获得很薄的金属层，从而达到屏蔽的目的。它具有导电性好，屏蔽效果佳等特点，但是其金属薄复合层或镀层在使用和加工过程中容易剥离，性能较差，因此使用较少。填充型复合屏蔽塑料是由导电填料和合成树脂通过混炼造粒，并采用注射成型，挤压成型或压塑成型等方法制得。两者相比，后者具有一次成型的特点，从而可降低成本，提高产品的可靠性，使用较多。一般来说，屏蔽塑料的性能取决于导电填料的导电性及它们之间的相互搭接程度。 吸波材料吸波材料是指能吸收投射到它表面的电磁波能量，并通过材料的介质损耗使电磁波能量转化为热能或其他形式的能量，一般由基体材料(或粘接剂)与吸收介质(吸收剂)复合而成。由于各类材料的化学成分和微观结构不同，吸波机理也不尽相同。尽管如此，材料的吸波性能还是可以用宏观的电磁理论进行分析，工程上也常常使用材料宏观的介电常数和磁导率来评价吸波材料的反射和传输特性。材料吸收电磁波的基本条件是：①电磁波入射到材料上时，它能尽可能不反射而最大限度地进入材料内部，即要求材料满足阻抗匹配；②进入材料内的电磁波能迅速地几乎全部衰减掉，即要求材料满足衰减匹配。 吸波材料有多种分类方法，除了按组成分类外，主要还有下列三种：(1)按材料耗损机理可分为电阻型，电介质型和磁介质型。碳化硅、石墨等属于电阻型，电磁能主要衰减在电阻上；钦
PCB电磁屏蔽详解 电磁兼容中的屏蔽技术 屏蔽是利用屏蔽体来阻挡或减少电磁能传输的一种重要的防护手段。屏蔽技术用来抑制电磁噪声沿着空间的传播，即切断辐射电磁噪声的传播途径，通常用金属材料或磁性材料把所需屏蔽的区域包围起来，使屏蔽体内外的“场”相互隔离。 屏蔽作为电磁兼容控制的重要手段，可以有效的抑制电磁干扰。电磁干扰能量通过传导性耦合和辐射性耦合来进行传输。为满足电磁兼容性要求，对传导性耦合需采用滤波技术，即采用EMI 滤波器件加以抑制；对辐射性耦合则需采用屏蔽技术加以抑制。目前的各种电子设备，尤其是军用电子设备，通常都采用屏蔽技术解决电磁兼容中的问题。 屏蔽按其机理可分为电场屏蔽，磁场屏蔽和电磁屏蔽。 电场屏蔽 电场的屏蔽是为了抑制寄生电容耦合（电场耦合） , 隔离静电或电场干扰。 寄生电容耦合: 由于产品内的各种元件和导线都具有一定电位, 高电位导线相对的低电位导线有电场存在, 也即两导线之间形成了寄生电容耦合。通常把造成影响的高电位叫感应源, 而被影响的低电位叫受感器。实际上凡是能幅射电磁能量并影响其它电路工作的都称为感应源（或干扰源），而受到外界电磁干扰的电路都称为受感器。
静电防护的方法：建立完善的屏蔽结构，带有接地的金属屏蔽壳体可将放电电流释放到地；内部电路如果要与金属外壳相连时，要用单点接地，防止放电电流流过内部电路；在电缆入口处增加保护器件；在印制板入口处增加保护环（环与接地端相连）。 磁场屏蔽 磁场屏蔽是抑制噪声源和敏感设备之间由于磁场耦合所产生的干扰。磁场屏蔽主要是依赖高导磁材料所具有的低磁阻对磁通起到分路的作用，使得屏蔽体内部的磁场大大减弱。如图8-14所示 图4磁场的被动屏蔽 图8-14 磁场屏蔽 射频磁屏蔽是利用良导体在入射高频磁场作用下产生涡流，并由 涡流的反磁通抑制入射磁场。常用屏蔽材料有铝、铜及铜镀银等。 电磁屏蔽 电磁屏蔽是解决电磁兼容问题的重要手段之一，大部分电磁兼容问题都可以通过电磁屏蔽来解决。用电磁屏蔽的方法来解决电磁干扰问题的最大好处是不会影响电路的正常工作，因此不需对电路做任何修改。
