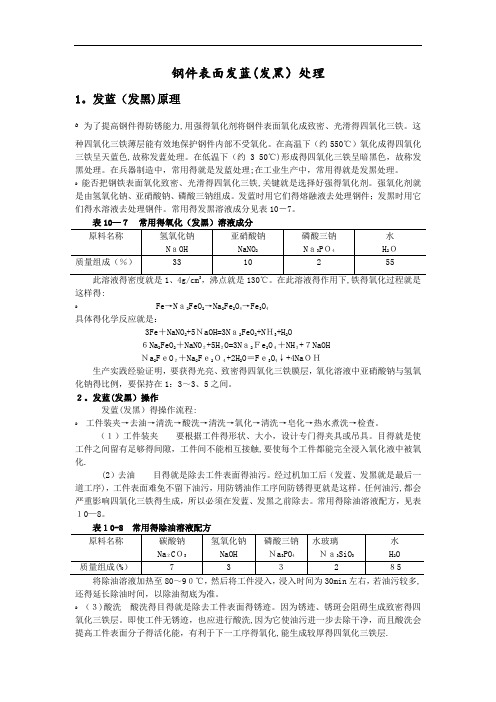

钢件表面发蓝（发黑）处理
原理及工艺流程
一、发蓝（发黑）原理
为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁(Fe3O4)。这Fe3O4薄层能有效地保护钢件内部不受氧化。在高温下（约550℃）氧化成的Fe3O4呈天蓝色，帮称发蓝处理。在低温下（约130℃）氧化成的Fe3O4呈暗黑色，帮称发黑处理。在兵器工业上，常用的是发蓝处理；在工业生产上，常用的是发黑处理。
能否把铁氧化成致密、光滑的Fe3O4关键是选择好强的氧化剂。强氧化剂是由氢氧化钠(NaOH)、亚硝酸钠(NaNO2)、磷酸三钠(Na3PO4)组成。发蓝时用它们的熔融液去处理工件；发黑是用它们的水溶液去处理工件。常用的发黑溶液成分见表一。
3
是这样的：
Fe→Ma2FeO2→Na2Fe2O4→Fe3O4
生产实践经验证明，要获得光亮、致密的Fe3O4膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例，要保持在1：3～3.5之间。
二、发蓝（发黑）的操作过程：
发蓝（发黑）的操作过程：
工件装夹→去油→清洗→酸洗→氧化→清洗→皂化→热水煮洗→检查。
（一）工件装夹
要根据工件的形状、大小、设计专门的夹具或吊具。目的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。
（二）去油
目的是除去工件表面的油污。经过机架工后（发蓝、发黑是最后一道工序），工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。任何油污，都会严重影响Fe3O4的生成，所以必须在发蓝、发黑之前除去。常用的除油溶液配方，见表二。
油污较多，还得延长除油时间，以除油彻底为准。
（三）酸洗
酸洗目的，是除去工件表面的铁锈。因为铁锈会阻碍生成致密的Fe3O4层。即使工件无铁锈，也应酸洗，因为它使油污进一步去除干净，而且酸洗会提高工件表面分子的活化能，有得于下一工序的氧化，能生成较厚的Fe3O4层。
酸洗溶液一般是10%～15%浓度的硫酸溶液，温度是70～80℃。，将工件浸入硫酸溶液中，浸入时间为30min左右，铁锈少的可浸20min，铁锈多的需浸40min以上。
（四）氧化
氧化是发蓝、发黑的主要工序。Fe3O4膜层是否致密、是否光滑、是否有足够的厚度，取决于氧化阶段。
发蓝的温度是550℃。发黑溶液的温度是130～145℃。浸入时间是50～80min。含碳量高的高碳钢，氧化速度较快，浸入时间可短些。含碳量低的低碳钢，氧化速度慢，浸入时间需要长些。合金钢特别是高合金钢，工件表面有一定的残余奥氏休，对碱溶液有较强的抗抵作用，不易生成Fe3O4，因面浸入时间需长些。表三列出了有关钢种氧化（发黑）时溶液的温度及浸入时间。
应及时调整溶液的成分。如果溶液呈绿色，表示铁离子浓度过大，应及及时更新溶液。
（五）皂化
所谓皂化，是用肥皂水溶液在一定温度下浸泡工件。目的是形成一层硬脂酸铁薄膜，以提高工件的抗腐蚀能力。常用的皂化液浓度是30～50g(肥皂)/L。把皂化液加热到80～10℃，将氧化后的工件放入浸泡10min左右。
（六）检查
氧化完毕后，要对工件进行检查，看Fe3O4层是否合格。任意抽取三件，置于2%浓度的硫酸铜溶液中浸泡20s，不退黑色者为合格。三件中有一件以上不合格，则整槽工件视为不合格，需再氧化一次，以加深Fe3O4厚度。
金属表面处理工艺 金属表面处理方法（一） 金属表面处理方法 金属表面在各种热处理、机械加工、运输及保管过程中，不可避免地会被氧化，产生一层厚薄不均的氧化层。同时，也容易受到各种油类污染和吸附一些其他的杂质。 油污及某些吸附物，较薄的氧化层可先后用溶剂清洗、化学处理和机械处理，或直接用化学处理。对于严重氧化的金属表面，氧化层较厚，就不能直接用溶剂清洗和化学处理，而最好先进行机械处理。 通常经过处理后的金属表面具有高度活性，更容易再度受到灰尘、湿气等 的污染。为此，处理后的金属表面应尽可能快地进行胶接。 经不同处理后的金属保管期如下： 湿法喷砂处理的铝合金，72h； 铬酸-硫酸处理的铝合金，6h； 阳极化处理的铝合金，30 天；硫酸处理的不锈钢，20 天； 喷砂处理的钢，4h； 湿法喷砂处理的黄铜，8h。 、铝及铝合金表面处理方法 [ 方法1] 脱脂处理。用脱脂棉沾湿溶剂进行擦拭，除去油污后，再以清洁的棉布擦 拭几次即可。常用溶剂为：三氯乙烯、醋酸乙酯、丙酮、丁酮和汽油等。 [ 方法2] 脱脂后于下述溶液中化学处理：
浓硫酸27.3重铬酸钾7.5水65.2 在60-65°C 浸渍10-30min 后取出用水冲洗,晾干或在80°C 以下烘干；或者在下述溶液中洗后再晾干： 磷酸10正丁醇3水20 此方法适用于酚醛-尼龙胶等，效果良好。 [ 方法3] 脱脂后于下述溶液中化学处理： 氟化氢铵3-3.5氧化铬20-26磷酸钠2-2.5浓硫酸50-60 硼酸0.4-0.6水1000 在25-40°浸渍4.5-6min,即进行水洗、干燥。本方法胶接强度较高，处理后4h 内胶接，适用于环氧胶和环氧-丁腈胶胶接。 [ 方法4] 脱脂后于下述溶液中化学处理： 磷酸7.5 氧化铬7.5 酒精 5.0 甲醛（36-38%）80 在15-30 °浸渍10-15min，然后在60-80 °下水洗、干燥。 [ 方法5] 脱脂后于下述溶液中进行阳极化处理： 浓硫酸22g/l 在1-1.5A/dm2的直流强度下浸渍10-15min，再在饱和重铬酸钾溶液中，于95-100 C下浸渍5-20min，然后水洗，干燥。 [ 方法6]
发黑就是磷化过的．或者是黑漆．一般磷化黑，颜色没黑漆好看．但比黑漆耐磨．发蓝可以通过度锌可以达到．具体工艺比较复杂．随着人民生活水平的提高，人们对工业产品的使用提出了更高要求，不仅要产品有好的使用功能，更要具备好的装饰性。长期以来，在表面处理领域中，相当数量的铸铁、钢铁工件通过普通磷化或氧化工艺处理，以提高工件的防护、装饰性能。由于普通磷化膜色泽不如氧化膜，而耐蚀性能又优于氧化膜，致使其防护性能和装饰性能难以兼顾。黑色磷化工艺的出现，很好地解决了这个问题。铸铁、钢铁工件的黑色磷化工艺就是以磷酸盐、磷酸等对钢铁基体进行处理,形成一层非金属、不导电的转化膜的工艺过程。采用黑色磷化工艺，使磷化膜层既黑又牢固，外观均匀一致，膜层连续，呈致密的结晶结构。在工业大气环境及海洋性气候条件下，其耐蚀性比普通磷化膜高数倍，比氧化膜、常温发黑膜高数十倍，表现出优异的耐蚀性能。而且黑色磷化工艺具有生产成本低、产品质量好、槽液稳定易控制，不污染环境等优异特点，因而，目前在国际市场上，一些机电零部件、标准件、紧固件、阀体、园林机械零部件、缝纫机零部件等不要求涂装的工件以黑色磷化工艺替代了以往的普通磷化工艺、氧化工艺等，广泛用于机械、电子、汽车、航空、兵器等行业。 1 铸铁件的黑色磷化 铸铁件的黑色磷化工艺难点在于,铸铁件晶粒结构疏松、工件表面不平整,磷化后清洗水易积留,使得工件抗腐蚀能力下降,易生锈发黄,同时铸铁件的机加工面易掉色也是黑色磷化工艺处理面临的难点。 针对铸铁件的特点,我公司及时消化和吸收国内及国际表面处理的前沿技术，经长期的试验研究，成功推出了铸铁件黑色磷化工艺专用PZn-9型低温锌系磷化剂和PH-32型黑色表调剂,并应用于生产实践中，该系列产品完好的解决了铸铁件在黑色磷化工艺处理过程中所遇到的技术难题,在市场上应用几年来, 取得了良好效果及客户好评。现就以某阀体工件(铸铁件,出口,要求较高)的工艺为例,简单介绍该工艺如下：(铸铁件黑色磷化工艺，一般为槽浸) 1.1 工艺流程: 脱脂→水洗→酸洗→水洗→表调→水洗→磷化→水洗→热水洗→脱水→浸油 工序工艺过程工艺条件质量指标备注 1 表面预处理对重油污、重锈进行人工预处理去除严重油污、毛刺、重锈迹 2 装挂根据工件结构，注意工艺孔排气液应良好 3 脱脂POH-11脱脂剂 30~50Kg/m 3 PH值:11~13 温度：60-75℃ 时间：10min 去除表面动植物、矿物油等，参照GB/T13312-91标准。 6 水洗工业自来水 PH:7~8 温度：RT（常温） 时间：0.5min 去除工件表面脱脂剂生产中保持溢流，应经常更换槽液 7 酸洗工业盐酸：300—500 Kg/ m3 POR-2添加剂：10Kg/m 3
金属表面处理种类简介 电镀 镀层金属或其她不溶性材料做阳极，待镀得工件做阴极,镀层金属得阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子得干扰,且使镀层均匀、牢固，需用含镀层金属阳离子得溶液做电镀液，以保持镀层金属阳离子得浓度不变。电镀得目得就是在基材上镀上金属镀层，改变基材表面性质或尺寸。电镀能增强金属得抗腐蚀性（镀层金属多采用耐腐蚀得金属）、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、与表面美观。 电泳 电泳就是电泳涂料在阴阳两极，施加于电压作用下，带电荷涂料离子移动到阴极，并与阴极表面所产生之碱性作用形成不溶解物,沉积于工件表面。 电泳表面处理工艺得特点： 电泳漆膜具有涂层丰满、均匀、平整、光滑得优点，电泳漆膜得硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。电泳工艺优于其她涂装工艺。 镀锌 镀锌就是指在金属、合金或者其它材料得表面镀一层锌以起美观、防锈等作用得表面处理技术。现在主要采用得方法就是热镀锌. 电镀与电泳得区别 电镀就就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金得过程。 电泳：溶液中带电粒子（离子）在电场中移动得现象。溶液中带电粒子（离子）在电场中移动得现象。利用带电粒子在电场中移动速度不同而达到分离得技术称为电泳技术. 电泳又名—-电着 (著），泳漆,电沉积。 发黑 钢制件得表面发黑处理，也有被称之为发蓝得。其原理就是将钢铁制品表面迅速氧化，使之形成致密得氧化膜保护层，提高钢件得防锈能力. 发黑处理现在常用得方法有传统得碱性加温发黑与出现较晚得常温发黑两种。但常温发黑工艺对于低碳钢得效果不太好。A3钢用碱性发黑好一些。
常见的表面处理有哪些 内容来源网络，由深圳机械展收集整理！ 表面处理是在基体材料表面上人工形成一层与基体的机械、物理和化学性能不同的表层的工艺方法。表面处理的目的是满足产品的耐蚀性、耐磨性、装饰或其他特种功能要求。 下面介绍一些常见的表面处理方法： 一．抛光 抛光是指利用机械、化学或电化学的作用，使工件表面粗糙度降低，以获得光亮、平整表面的加工方法。是利用抛光工具和磨料颗粒或其他抛光介质对工件表面进行的修饰加工。抛光不能提高工件的尺寸精度或几何形状精度，而是以得到光滑表面或镜面光泽为目的，有时也用以消除光泽（消光）。通常以抛光轮作为抛光工具。抛光轮一般用多层帆布、毛毡或皮革叠制而成，两侧用金属圆板夹紧，其轮缘涂敷由微粉磨料和油脂等均匀混合而成的抛光剂。抛光时，高速旋转的抛光轮（圆周速度在20米/秒以上）压向工件，使磨料对工件表面产生滚压和微量切削，从而获得光亮的加工表面，表面粗糙度一般可达Ra0.63～0.01微米;当采用非油脂性的消光抛光剂时，可对光亮表面消光以改善外观。针对不同的抛光过程:粗抛(基础抛光过程)，中抛(精加工过程)和精抛(上光过程)，选用合适的抛光轮可以达到最佳抛光效果，同时提高抛光效率。
二．喷砂 利用高速砂流的冲击作用清理和粗化基体表面的过程。采用压缩空气为动力，以形成高速喷射束将喷料（铜矿砂、石英砂、金刚砂、铁砂、海南砂）高速喷射到需要处理的工件表面，使工件表面的外表面的外表或形状发生变化，由于磨料对工件表面的冲击和切削作用，使工件的表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的抗疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。 三. 拉丝 是通过研磨产品在工件表面形成线纹，起到装饰效果的一种表面处理手段。根据拉丝后纹路的不同可分为：直纹拉丝、乱纹拉丝、波纹、旋纹。表面拉丝处理是通过研磨产品在工件表面形成线纹，起到装饰效果的一种表面处理手段。由于表面拉丝处理能够体现金属材料的质感，所以得到了越来越多用户的喜爱和越来越广泛的应用。 四．阳极氧化 一种电解氧化过程，在该过程中，铝和铝合金的表面通常转化为一层氧化膜，这层氧化膜具有保护性、装饰性以及一些其他的功能特性。从这个定义出发的铝的阳极氧化，只包括生成阳极氧化膜这一部分工艺过程。将金属或合金的制件作为阳极，采用电解的方法使其表面形成氧化物薄膜。金属氧化物薄膜改变了表面状态和性能，如表面着色，提高耐腐蚀性、增强耐磨性及硬度，保护金属表面等。
常用表面处理工艺流程 （1）钢铁件电镀锌工艺流程 ┌酸性镀锌 除油→ 除锈→ │→ 纯化→ 干燥 └碱性镀锌 （2）钢铁件常温发黑工艺流程 ┌浸脱水防锈油 │ │烘干 除油→除锈→常温发黑→│浸肥皂液——→ 浸锭子油或机油 │ │ └浸封闭剂 （3）钢铁件磷化工艺流程 除油→除锈→表调→磷化→涂装 （4）ABS/PC塑料电镀工艺流程 除油→ 亲水→ 预粗化（PC≥50%）→ 粗化→ 中和→ 整面→ 活化→ 解胶→ 化学沉镍→ 镀焦铜→ 镀酸铜→ 镀半亮镍→ 镀高硫镍→ 镀亮镍→ 镀封→ 镀铬 （5）PCB电镀工艺流程 除油→ 粗化→ 预浸→ 活化→ 解胶→ 化学沉铜→ 镀铜→ 酸性除油→ 微蚀→ 镀低应力镍→ 镀亮镍→ 镀金→ 干燥 （6）钢铁件多层电镀工艺流程 除油→ 除锈→ 镀氰化铜→ 镀酸铜→ 镀半亮镍→ 镀高硫镍→ 镀亮镍→ 镍封 → 镀铬 （7）钢铁件前处理（打磨件、非打磨件）工艺流程 1、打磨件→ 除蜡→ 热浸除油→ 电解除油→ 酸蚀→ 非它电镀 2、非打磨件→ 热浸除油→ 电解除油→ 酸蚀→ 其它电镀 （8）锌合金件镀前处理工艺流程 除蜡→ 热浸除油→ 电解除油→ 酸蚀→ 镀碱铜→ 镀酸铜或焦磷酸铜→ 其它电 镀 （9）铝及其合金镀前处理工艺流程 除蜡→热浸除油→电解除油→酸蚀除垢→化学沉锌→ 浸酸→ 二次沉新→ 镀碱铜 或镍→ 其它电镀
除蜡→热浸除油→电解除油→酸蚀除垢→铝铬化→ 干燥→ 喷沫或喷粉→ 烘干或 粗化→ 成品 除蜡→热浸除油→电解除油→酸蚀除垢→阳极氧化→ 染色→ 封闭→ 干燥→ 成 品 （10）铁件镀铬工艺流程： 除蜡→ 热浸除油→ 阴极→ 阳极→ 电解除油→ 弱酸浸蚀→ 预镀碱铜→ 酸性光亮铜（选择）→ 光亮镍→ 镀铬或其它 除蜡→ 热浸除油→ 阴极→ 阳极→ 电解除油→ 弱酸浸蚀→ 半光亮镍 → 高硫镍→ 光亮镍→ 镍封（选择）→ 镀铬 （11）锌合金镀铬工艺流程 除蜡→ 热浸除油→ 阴极电解除油→ 浸酸→ 碱性光亮铜→ 焦磷酸铜（选择性）→ 酸性光亮铜（选择性）→ 光亮镍→镀铬 （12）电叻架及染色工艺流程 前处理或电镀→ 纯水洗（2-3次）→预浸→ 电叻架→ 回收→ 纯水洗（2-3次） → 烘干→ 成品 NL-F103a高温发黑 钢铁的发黑,也是钢铁的氧化处理,高温发黑后生成一层厚约0.5-1.5微米的氧化膜，故不影响零件的精度和公差配合。每公斤发黑剂能处理工件面积16-18M2。发黑处理成本低.工效高.不产生氢脆,与防锈油配合使用具有较强的防锈效果。钢铁的高温发黑广泛用于机械零件,电子设备,精密光学仪器,弹簧,以及军工产品的防护装饰方面。 工艺流程: 除油NL-105B－水洗－除锈NL-D101－水洗－高温发黑－水洗－浸脱水防锈油. NL-TI5

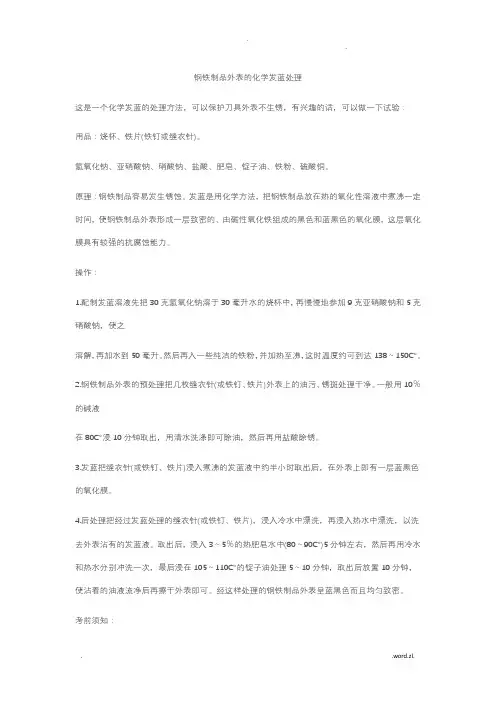

金属表面发黑处理工艺 金属表面发黑处理工艺 （注意！一定是钢或是铁的零件！合金件不在此列！） 有的朋友喜欢DIY零件、配件。但是在完工后往往还要面临表面处理的问题，或者是不满意原来的颜色，特别是需要达到真狗的表面颜色与防锈效果，就更需要这个步骤啦！特别是有些配件的外型比较敏感，不方便给厂家直接处理。所以今天整理了一些资料在结合自己的心得，贴出来给兄弟们共享！！ 钢铁零件的表面处理一般有————碱性氧化法和酸性氧化法两种。酸性氧化法也称为“发蓝”。目的是使金属表面形成一层氧化膜，以防止金属表面被腐蚀，酸性氧化法也称为“磷化处理”（国际上大多军工企业均采取此法），其具有比发蓝更好的抗磨损性与抗腐蚀性。钢铁制品表面经“发蓝”处理后所形成的氧化膜，其主要成分是四氧化三铁。呈黑蓝色或深黑色。 下面就来介绍一下在家中如何操作这两种处理。 一、碱性氧化法“发蓝”药液 1．配方（化工店都有卖）： 硝酸钠 50～100克氢氧化钠 600～700克 亚硝酸钠 100～200克水 1000克 2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。（我是使用一个弃置不用的铁桶） 3．流程： （1）金属表面一定要洗净和干燥、除油以后，才能进行“发篮”处理。建议使用洗衣粉水刷洗，再浸泡1：100的稀盐酸1-5分钟除油除杂质。 （2）把要处理的零件置入铁桶中与溶液一起“煮”约1小时即可。 （3）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹于。最后表面涂敷机油进行封闭保护即可。 二、酸性氧化法“磷化处理”药液 1．配方（化工店都有卖）： 磷酸 3～10克硝酸钙 80～100克 过氧化锰 10～15克水 1000克 2．制法与流程同碱性发蓝相同。 三、对于不锈钢一般在家中较难处理，其实用处也不太大，因为不锈钢零件最好看的就是其表面亮晶晶的质感。但也一起贴出来，可能会有弟兄喜欢。 不锈钢氧化处理：广泛运用于军事工业，处理后表面颜色依金属材质的含碳量和其他成分而定。一般呈深灰黑色、灰色等。流程如下———— 1、金属除锈、除油
表面处理工艺 表面处理技术介绍 一、什么叫做表面处理 表面处理：以最经济和最有效的方法改变产品表面及近表面区的形态、化学成分和组织结构，有效地改善和提高产品的装饰性能、耐腐蚀性能和耐磨性能，延长产品的使用寿命。 常见的表面处理：电镀，化学镀，转化膜技术，物理气相沉积，化学气相沉积，热喷涂，热浸镀，喷砂，化学转化，阳极氧化，涂装等； 表面处理技术还能赋予材料表面各种光、电、磁、热、声、化学以及功能转换等特性。 1．各种光的表面技术：镜子；防反光； 2．各种电的表面技术：绝缘的镀银，金，铜；导电的用塑料保护 3．各种磁的表面技术：隐身技术（重点） 4．热的表面技术：红外，吸收红外，防热； 5．声的表面技术：防声纳 6．化学：钢材镀锌 表面处理的种类 表面处理根据产品的使用要求可以分为：防护型表面处理，如电镀、氧化（化学氧化、电化学氧化）、装饰型表面处理（如涂装、、功能型表面处理，总的来说，没有明显的划分界限，其主要目的是延长产品的使用寿命，最大程度的节省和利用资源。 二、钣金加工中为什么要进行表面处理？ 1．钣金加工所用的材料多为冷轧板、热轧板、电解板、白口铁、不锈钢、铝合金板及型材、铜材等，这些材料暴露在大气中，与空气中的水分和氧充分接触后，会发生电化学反应，从而造成材料表面腐蚀，同时物理及化学性质不同的材料间相互接触也会由于彼此间的电位差而形成原电池，从而造成接触腐蚀。为避免钣金加工中材料在各加工工序间及成品在存放及使用中发生腐蚀，生产中通过对材料进行表面处理方式来控制腐蚀的产生或延缓腐蚀的产生，从而减少由于腐蚀的产生而造成产品返修或报废，尽可能地节约资源及生产成本。 2．各种材料经过钣金加工转化为商品时，为了满足顾客的需求及商品给予人视觉上的美感，就对产品外观作各种表面处理，如电镀、氧化着 三、在钣金加工业中铝合金材料通常需进行哪些表面处理？ 在钣金加工业中，铝合金材料通常需进行以下表面处理：无色化学氧化、黑色化学氧化、金黄色化学氧化、拉丝无色化学氧化、喷砂无色化学氧化、光亮无色化学氧化、喷砂光亮阳极氧化、化学氧化着色、化学氧化后涂装（喷漆、喷粉），其中氧化层有导电与绝缘两种；硬质、耐磨等； 前处理 四、磷化工艺 A、磷化工艺流程：预脱脂----脱脂----流动水洗----流动水洗----表调----磷化----流动水洗 ----流动水洗----纯水洗----烘干 B、前处理生产线 喷淋线、浸泡线
常见钣金件加工的工艺流程及表面处理 钣金加工是钣金技术人员需要掌握的关键技术，也是钣金制品成形的重要工序。它既包括传统的切割下料、冲裁加工、弯压成形等方法及工艺参数，又包括各种冷冲压模具结构及工艺参数、各种设备工作原理及操作方法，还包括新冲压技术及新工艺。 一、材料的选用 钣金加工一般用到的材料有冷轧板（SPCC）、热轧板（SHCC）、镀锌板（SECC、SGCC），铜（CU）黄铜、紫铜、铍铜，铝板（6061、6063、硬铝等），铝型材，不锈钢（镜面、拉丝面、雾面），根据产品作用不同，选用材料不同，一般需从产品其用途及成本上来考虑。 1．冷轧板SPCC，主要用电镀和烤漆件，成本低，易成型，材料厚度≤3.2mm。 2．热轧板SHCC，材料T≥3.0mm ,也是用电镀,烤漆件，成本低，但难成型，主要用平板件。3．镀锌板SECC、SGCC。SECC电解板分N料、P料，N料主要不作表面处理，成本高，P料用于喷涂件。 4．铜；主要用导电作用料件，其表面处理是镀镍、镀铬，或不作处理，成本高。 5．铝板；一般用表面铬酸盐（J11-A），氧化（导电氧化，化学氧化），成本高，有镀银，镀镍。 6．铝型材；截面结构复杂的料件，大量用于各种插箱中。表面处理同铝板。 7．不锈钢；主要用不作任何表面处理，、成本高。 二、图面审核 要编写零件的工艺流程，首先要知道零件图的各种技术要求；则图面审核是对零件工艺流程编写的最重要环节。 1．检查图面是否齐全。 2．图面视图关系，标注是否清楚，齐全，标注尺寸单位。 3．装配关系，装配要求重点尺寸。 4．新旧版图面区别。 5．外文图的翻译。 6．表处代号转换。 7．图面问题反馈与处埋。 8．材料 9．品质要求与工艺要求 10．正式发行图面，须加盖品质控制章。 三、展开注意事项 展开图是依据零件图（3D）展开的平面图（2D） 1．展开方式要合，要便利节省材料及加工性 2．合理选择问隙及包边方式，T=2.0以下问隙0.2，T=2-3问隙0.5，包边方式采用长边包短边（门板类） 3．合理考虑公差外形尺寸：负差走到底，正差走一半；孔形尺寸：正差走到底，负差走一半。 4．毛刺方向

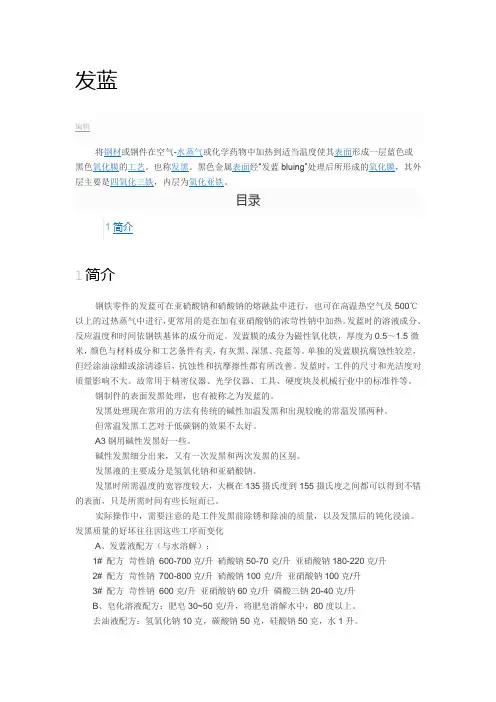

金属材料发黑工艺 钢制件的表面发黑处理，也有被称之为发蓝的。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。 但常温发黑工艺对于低碳钢的效果不太好。 A3钢用碱性发黑好一些。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。 发黑液的主要成分是氢氧化钠和亚硝酸钠。 发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 金属“发蓝”药液 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。 黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 一、碱性氧化法“发蓝”药液 1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克 2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。

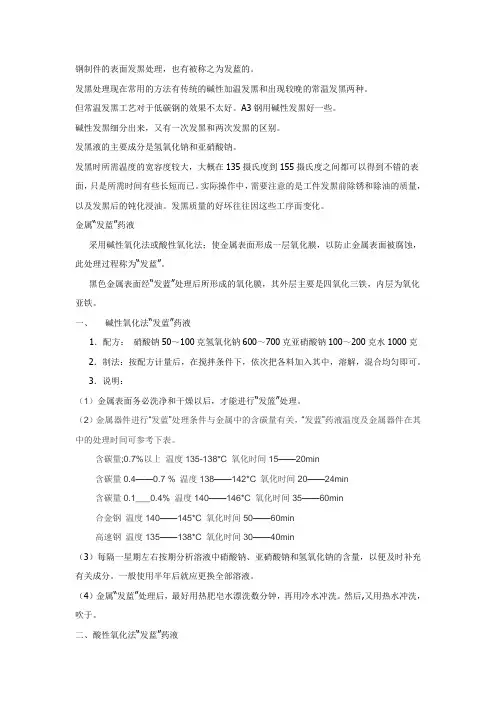

3．说明： （1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。 （2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153- 15540-60合金钢142-145153-15560-90 （3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就应更换全部溶液。（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹于。 二、酸性氧化法“发蓝”药液 1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克 2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。 3．说明： （1）金属器件先经洗净和干燥后才能进行“发蓝”处理。 （2）此法所得保护膜呈黑色，其主要成分是由磷酸钙和铁的氧化物所组成，其耐腐能力和机械强度均超过碱性氧化法所得的保护膜。4.“发蓝”工作温度为100℃，处理时间为40～45分钟。在处理碳素钢时，药液中磷酸含量控制在3～5克／升；处理合金钢或铸钢时，
现在有许多PCB表面处理工艺，常见的是热风整平、有机涂覆、化学镀镍/浸金、浸银和浸锡这五种工艺，下面将逐一介绍。 1. 热风整平 热风整平又名热风焊料整平，它是在PCB表面涂覆熔融锡铅焊料并用加热压缩空气整（吹）平的工艺，使其形成一层既抗铜氧化，又可提供良好的可焊性的涂覆层。热风整平时焊料和铜在结合处形成铜锡金属间化合物。保护铜面的焊料厚度大约有1-2mil。 PCB进行热风整平时要浸在熔融的焊料中；风刀在焊料凝固之前吹平液态的焊料；风刀能够将铜面上焊料的弯月状最小化和阻止焊料桥接。热风整平分为垂直式和水平式两种，一般认为水平式较好，主要是水平式热风整平镀层比较均匀，可实现自动化生产。热风整平工艺的一般流程为：微蚀→预热→涂覆助焊剂→喷锡→清洗。 2. 有机涂覆 有机涂覆工艺不同于其他表面处理工艺，它是在铜和空气间充当阻隔层；有机涂覆工艺简单、成本低廉，这使得它能够在业界广泛使用。早期的有机涂覆的分子是起防锈作用的咪唑和苯并三唑，最新的分子主要是苯并咪唑，它是化学键合氮功能团到PCB上的铜。在后续的焊接过程中，如果铜面上只有一层的有机涂覆层是不行的，必须有很多层。这就是为什么化学槽中通常需要添加铜液。在涂覆第一层之后，涂覆层吸附铜；接着第二层的有机涂覆分子与铜结合，直至二十甚至上百次的有机涂覆分子集结在铜面，这样可以保证进行多次回流焊。试验表明：最新的有机涂覆工艺能够在多次无铅焊接过程中保持良好的性能。 有机涂覆工艺的一般流程为：脱脂→微蚀→酸洗→纯水清洗→有机涂覆→清洗，过程控制相对其他表面处理工艺较为容易。 3. 化学镀镍/浸金 化学镀镍/浸金工艺不像有机涂覆那样简单，化学镀镍/浸金好像给PCB穿上厚厚的盔甲；另外化学镀镍/浸金工艺也不像有机涂覆作为防锈阻隔层，它能够在PCB长期使用过程中有用并实现良好的电性能。因此，化学镀镍/浸金是在铜面上包裹一层厚厚的、电性良好的镍金合金，这可以长期保护PCB；另外它也具有其它表面处理工艺所不具备的对环境的忍耐性。镀镍的原因是由于金和铜间会相互扩散，而镍层能够阻止金和铜间的扩散；如果没有镍层，金将会在数小时内扩散到铜中去。化学镀镍/浸金的另一个好处是镍的强度，仅仅5微米厚度的镍就可以限制高温下Z方向的膨胀。此外化学镀镍/浸金也可以阻止铜的溶解，这将有益于无铅组装。 化学镀镍/浸金工艺的一般流程为：酸性清洁→微蚀→预浸→活化→化学镀镍→化学浸金，主要有6个化学槽，涉及到近100种化学品，因此过程控制比较困难。 4. 浸银
电镀/电泳/锌镀/发黑/金属表面着色/抛丸/喷砂/喷丸/磷化/钝化电镀 镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。 电泳 电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷之涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。 电泳表面处理工艺的特点： 电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。 镀锌 镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。现在主要采用的方法是热镀锌。 电镀与电泳的区别 电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。 电泳:溶液中带电粒子（离子）在电场中移动的现象。溶液中带电粒子（离子）在电场中移动的现象。利用带电粒子在电场中移动速度不同而达到分离的技术称为电泳技术。 电泳又名——电着 (著)，泳漆，电沉积。

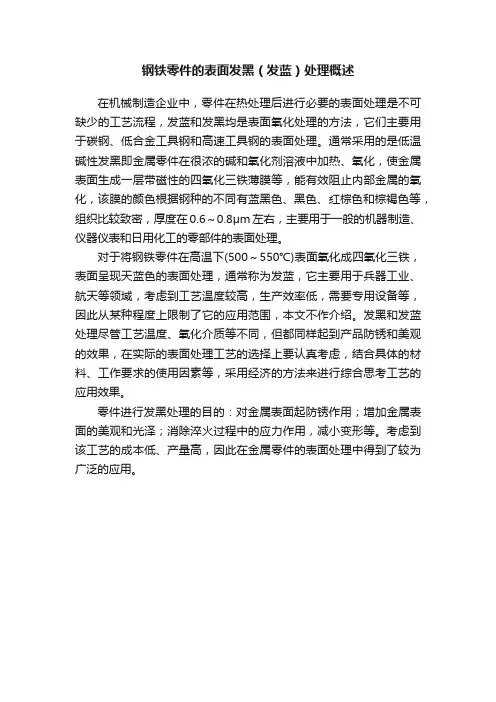

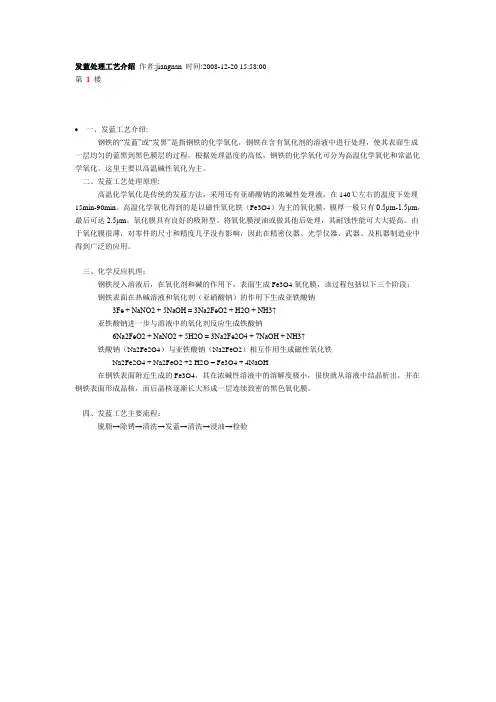

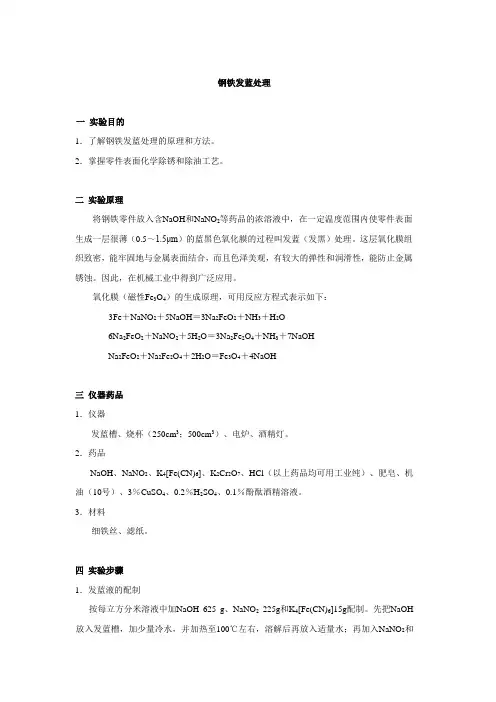

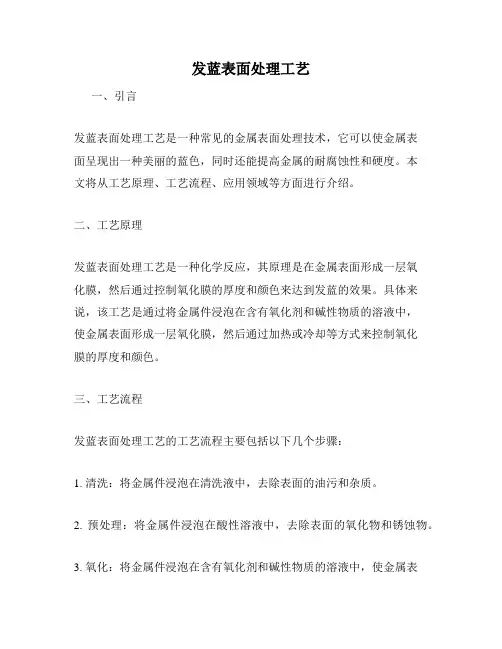

发黑 钢制件的表面发黑处理，也有被称之为发蓝的。其原理是将钢铁制品表面迅速氧化,使之形成致密的氧化膜保护层，提高钢件的防锈能力。发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。 但常温发黑工艺对于低碳钢的效果不太好。A3钢用碱性发黑好一些。 在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。在低温下（约3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 发蓝（发黑）的操作流程： 工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。 所谓皂化，是用肥皂水溶液在一定温度下浸泡工件。目的是形成一层硬脂酸铁薄膜，以提高工件的抗腐蚀能力。 金属表面着色 金属表面着色，顾名思义就是给金属表面“涂”上颜色，改变其单一的、冰冷的金属色泽，代之以五颜六色，满足不同行业的不同需求。给金属着色后一般都增加了防腐能力，有的还增加了抗磨能力。但表面彩色技术主要的应用还在装饰领域，即用来美化生活，美化社会。 抛丸
工艺规程 文件编号：HD/GYGC2015-019 工艺类别：表面处理（通用） 编制： 校对： 审核： 批准： 生效日期凌海航达航空科技有限公司
目录 1. 总体要求........................................................ (2) 2. 目的........................................................ .. (2) 3. 适用范围........................................................ (2) 4. 产品概述........................................................ (3) 5. 依据........................................................ .. (3) 6. 工序级别定义........................................................ . (3) 7. 所用主要设备........................................................
(3) 8. 工艺流程........................................................ (3) 9. 检验定义........................................................ (3) 10. 工作记录........................................................ . (3) 11. 具体工艺要求........................................................ .. (4) 12. 工艺重要关联与补充........................................................ .. (6) 附录 《生产工艺&过程检验卡》（PM-QCP-006-01）——表面处理
常见P C B表面处理工 艺的特点
精品好文档，推荐学习交流 常见PCB表面处理工艺的特点、用途和发展趋势摘要：本文详细介绍了目前常见的五种PCB表面处理工艺（热风整平、有机涂覆、化学镀镍/浸金、浸银、浸锡）的特点、用途和未来的发展趋势。 关键词：PCB 表面处理工艺热风整平有机涂覆化学镀镍/浸金浸银浸锡 一. 引言 随着人类对于居住环境要求的不断提高，目前PCB生产过程中涉及到的环境问题显得尤为突出。目前有关铅和溴的话题是最热门的；无铅化和无卤化将在很多方面影响着PCB的发展。虽然目前来看，PCB的表面处理工艺方面的变化并不是很大，好像还是比较遥远的事情，但是应该注意到：长期的缓慢变化将会导致巨大的变化。在环保呼声愈来愈高的情况下，PCB的表面处理工艺未来肯定会发生巨变。 二. 表面处理的目的 表面处理最基本的目的是保证良好的可焊性或电性能。由于自然界的铜在空气中倾向于以氧化物的形式存在，不大可能长期保持为原铜，因此需要对铜 仅供学习与交流，如有侵权请联系网站删除谢谢9
精品好文档，推荐学习交流 进行其他处理。虽然在后续的组装中，可以采用强助焊剂除去大多数铜的氧化物，但强助焊剂本身不易去除，因此业界一般不采用强助焊剂。 三. 常见的五种表面处理工艺 现在有许多PCB表面处理工艺，常见的是热风整平、有机涂覆、化学镀镍/浸金、浸银和浸锡这五种工艺，下面将逐一介绍。 1. 热风整平 热风整平又名热风焊料整平，它是在PCB表面涂覆熔融锡铅焊料并用加热压缩空气整（吹）平的工艺，使其形成一层既抗铜氧化，又可提供良好的可焊性的涂覆层。热风整平时焊料和铜在结合处形成铜锡金属间化合物。保护铜面的焊料厚度大约有1-2mil。 PCB进行热风整平时要浸在熔融的焊料中；风刀在焊料凝固之前吹平液态的焊料；风刀能够将铜面上焊料的弯月状最小化和阻止焊料桥接。热风整平分为垂直式和水平式两种，一般认为水平式较好，主要是水平式热风整平镀层比较均匀，可实现自动化生产。热风整平工艺的一般流程为：微蚀→预热→涂覆助焊剂→喷锡→清洗。 仅供学习与交流，如有侵权请联系网站删除谢谢9
表面处理大汇总 表面处理即是通过物理或化学的方法在材料表面形成一层具有某种或多种特殊性质的表层。通过表面处理可以提升产品外观、质感、功能等多个方面的性能。 外观：颜色、图案、logo、光泽\线条（3D、2D）； 质感：手感、粗糙度、寿命（品质）、流线型等等； 功能：硬化、抗指纹、抗划伤； 一、阳极氧化 阳极氧化：主要是铝的阳极氧化，是利用电化学原理，在铝和铝合金的表面生成一层Al2O3（氧化铝）膜。这层氧化膜具有防护性、装饰性、绝缘性、耐磨性等特殊特性。 工艺流程: 单色、渐变色：抛光/喷砂/拉丝→除油→阳极氧化→中和→染色→封孔→烘干 双色：①抛光/喷砂/拉丝→除油→遮蔽→阳极氧化1→阳极氧化2→封孔→烘干 ②抛光/喷砂/拉丝→除油→阳极氧化1→镭雕→阳极氧化2→封孔→烘干 技术特点: 1、提升强度, 2、实现除白色外任何颜色。 3、实现无镍封孔，满足欧、美等国家对无镍的要求。 技术难点及改善关键点： 阳极氧化的良率水平关系到最终产品的成本，提升氧化良率的重点在于适合的氧化剂用量、适合的温度及电流密度，这需要结构件厂商在生产过程中不断探索，寻求突破。 阳极氧化处理相关厂商 1、比亚迪 2、富士康 3、大禹化工 4、鸿荣恒铝制品
…… 二、电泳(ED-Electrophoresisdeposition) 电泳：用于不锈钢、铝合金等，可使产品呈现各种颜色，并保持金属光泽，同时增强表面性能，具有较好的防腐性能。 工艺流程：前处理→电泳→烘干 技术特点: 优点： 1、颜色丰富； 2、无金属质感，可配合喷砂、抛光、拉丝等； 3、液体环境中加工，可实现复杂结构的表面处理； 4、工艺成熟、可量产。 缺点：掩盖缺陷能力一般，压铸件做电泳对前处理要求较高。 电泳处理相关厂商 1、船南济城科技 2、弘昕五金 …… 三、微弧氧化(MAO) 微弧氧化：在电解质溶液中（一般是弱碱性溶液）施加高电压生成陶瓷化表面膜层的过程，该过程是物理放电与电化学氧化协同作用的结果。 工艺流程：前处理→热水洗→MAO→烘干 技术特点 优点： 1、陶瓷质感，外观暗哑，没有高光产品，手感细腻，防指纹； 2、基材广泛：Al,Ti,Zn,Zr,Mg,Nb,及其合金等； 3、前处理简单，产品耐腐蚀性、耐候性极佳，散热性能佳。 缺点：目前颜色受限制，只有黑色、灰色等较成熟，鲜艳颜色目前难以实现；成本主要受高耗电影响，是表面处理中成本最高的其中之一。 微弧氧化处理相关厂商 1、比亚迪
机械加工常见表面处理的种类基本原理和用途 表面处理工艺：静电喷涂、烤漆、镀锌、镀铬、镀镍、镀钛、镀金、镀银、铝阳极、浸渗、喷油、喷砂、DLC处理、铁氟龙处理、染黑、冷电镀 静电喷涂：静电喷涂是利用高压静电电场使带负电的涂料微粒沿着电场相反的方向定向运动，并将涂料微粒吸附在工件表面的一种喷涂方法。静电喷涂设备由喷枪、喷杯以及静电喷涂高压电源等组成。 静电喷涂的作用 1、一次涂装可以得到较厚的涂层，例如涂覆100?300 gm的涂层，用一般普通的溶剂涂料，约需涂覆4? 6次，而用粉末涂料则一次就可以达到该厚度。涂层的耐腐性能很好。 2、粉末涂料不含溶剂，无三废公害，改善了劳动卫生条件。 3、采用粉末静电喷涂等新工艺，效率高，适用于自动流水线涂装，粉末利用率高，可回收使用。 4、除热固性的环氧、聚酯、丙烯酸外，尚有大量的热塑性耐脂可作为粉末涂料，如聚乙烯、聚丙烯、 聚苯乙烯、氟化聚醚、尼龙、聚碳酸脂以及各类含氟树脂等。 粉末涂料开始用于防护和电气缘方面，随着科技的发展，目前已广泛使用于汽车工业、电气绝缘、耐 腐蚀化学泵、阀门、汽缸、管道、屋外钢制构件、钢制家具、铸件等表面的涂装。我国自六十年代开始粉 末涂装的实验研究，并在生产上得到应用。发展到目前已广泛得到使用。 烤漆：在基材上打上底漆、面漆，每上一遍漆，都送入无尘衡温烤房，烘烤。 镀锌：是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。颜色有很多种，一般常见的有蓝白色、银白色等。 镀铬：在金属制品表面镀上一层致密的氧化铬薄膜，可以使得金属制品更加坚固耐用。镀铬有两种的，一种是装饰铬，一种是硬铬。镀硬铬一般采用比较多的是常在高温条件下使用的机械，如：模具等 ，镀装饰铬顾名思义，主要目的就是为了表面光亮、外形美观、防锈 影响镀铬后表面粗糙度的因素 工件表面镀铬后的表面粗糙度与以下条件有直接的关系:
常见的表面处理有哪些【详解】
常见的表面处理有哪些 内容来源网络，由深圳机械展收集整理！ 表面处理是在基体材料表面上人工形成一层与基体的机械、物理和化学性能不同的表层的工艺方法。表面处理的目的是满足产品的耐蚀性、耐磨性、装饰或其他特种功能要求。 下面介绍一些常见的表面处理方法： 一．抛光 抛光是指利用机械、化学或电化学的作用，使工件表面粗糙度降低，以获得光亮、平整表面的加工方法。是利用抛光工具和磨料颗粒或其他抛光介质对工件表面进行的修饰加工。抛光不能提高工件的尺寸精度或几何形状精度，而是以得到光滑表面或镜面光泽为目的，有时也用以消除光泽（消光）。通常以抛光轮作为抛光工具。抛光轮一般用多层帆布、毛毡或皮革叠制而成，两侧用金属圆板夹紧，其轮缘涂敷由微粉磨料和油脂等均匀混合而成的抛光剂。抛光时，高速旋转的抛光轮（圆周速度在20米/秒以上）压向工件，使磨料对工件表面产生滚压和微量切削，从而获得光亮的加工表面，表面粗糙度一般可达Ra0.63～0.01微米;当采用非油脂性的消光抛光剂时，可对光亮表面消光以改善外观。针对不同的抛光过程:粗抛(基础抛光过程)，中抛(精加工过程)和精抛(上光过程)，选用合适的抛光轮可以达到最佳抛光效果，同时提高抛光效率。
二．喷砂 利用高速砂流的冲击作用清理和粗化基体表面的过程。采用压缩空气为动力，以形成高速喷射束将喷料（铜矿砂、石英砂、金刚砂、铁砂、海南砂）高速喷射到需要处理的工件表面，使工件表面的外表面的外表或形状发生变化，由于磨料对工件表面的冲击和切削作用，使工件的表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的抗疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。 三. 拉丝 是通过研磨产品在工件表面形成线纹，起到装饰效果的一种表面处理手段。根据拉丝后纹路的不同可分为：直纹拉丝、乱纹拉丝、波纹、旋纹。表面拉丝处理是通过研磨产品在工件表面形成线纹，起到装饰效果的一种表面处理手段。由于表面拉丝处理能够体现金属材料的质感，所以得到了越来越多用户的喜爱和越来越广泛的应用。 四．阳极氧化 一种电解氧化过程，在该过程中，铝和铝合金的表面通常转化为一层氧化膜，这层氧化膜具有保护性、装饰性以及一些其他的功能特性。从这个定义出发的铝的阳极氧化，只包括生成阳极氧化膜这一部分工艺过程。将金属或合金的制件作为阳极，采用电解的方法使其表面形成氧化物薄膜。金属氧化物薄膜改变了表面状态和性能，如表面着色，提高耐腐蚀性、增强耐磨性及硬度，保护金属表面等。
金属表面处理工艺有哪些_常见金属表面处理方法有哪些 金属表面在各种热处理、机械加工、运输的过程中，不可避免地会产生腐蚀、随着油污和杂质等，产生氧化现象，这就需要进行表面处理。 金属表面处理有很多种，按照其特性的不同可分为溶剂清洗、机械处理和化学处理三大类。根据不同氧化程度的金属表面，应采用不同的处理方式。如对于较薄的氧化层可采用溶剂清洗、机械处理和化学处理，或者直接采用化学处理，对于严重氧化的金属表面，由于氧化层较厚，如果直接采用溶剂清洗和化学处理，不但处理不彻底，还会浪费大量的清洗剂和化学剂，最好先采用机械处理。 溶剂清洗是对使用溶剂对金属表面进行清洗的一种处理方法，该方法可以有效去除工件表面的油污、杂质和氧化层，使工件表面获得清洁。经溶剂清洗后的金属表面具有高度活性，更容易受到灰尘、湿气的污染，所以处理后的工件还要进行喷涂、喷涂等表面处理，提高工件的抗腐蚀能力。 金属的表面处理有哪些？ 不锈钢：电镀、抛光、拉丝、电泳、PVD、蚀刻、彩色钝化 铝合金：阳极氧化、电镀、蚀刻 镁合金：电镀、钝化皮膜 钛合金：电镀、阳极氧化 锌合金：电镀、钝化 铸铝：电镀、阳极氧化 钢铁：钝化、磷化 电镀 镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。 电泳 电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。 电泳表面处理工艺的特点： 电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。电泳工艺优于其他涂装工艺。 镀锌 镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。现在主要采用的方法是热镀锌。 电镀与电泳的区别 电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。
发黑工艺(转载) 钢制件的表面发黑处理，也有被称之为发蓝的。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。 但常温发黑工艺对于低碳钢的效果不太好。 A3钢用碱性发黑好一些。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。 发黑液的主要成分是氢氧化钠和亚硝酸钠。 发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 金属“发蓝”药液 采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。 黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。 一、碱性氧化法“发蓝”药液 1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克 2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。 3．说明： （1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。 （2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。金属中含碳量%工作温度（℃）处理时间（分）开始终 止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60合金钢 142-145153-15560-90 （3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。一般使用半年后就应更换全部溶液。 （4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹干。 二、酸性氧化法“发蓝”药液 1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克 2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合
常用钢材表面处理工艺流程 （1）钢铁件电镀锌工艺流程┌酸性镀锌 除油→除锈→│→纯化→干燥└碱性镀锌 （2）钢铁件常温发黑工艺流程┌浸脱水防锈油││烘干 除油→除锈→常温发黑→│浸肥皂液——→浸锭子油或机油││└浸封闭剂（3）钢铁件磷化工艺流程除油→除锈→表调→磷化→涂装 （4）ABS/PC塑料电镀工艺流程 除油→亲水→预粗化（PC≥50%）→粗化→中和→整面→活化→解胶→化学沉镍→镀焦铜→镀酸铜→镀半亮镍→镀高硫镍→镀亮镍→镀封→镀铬（5）PCB电镀工艺流程 除油→粗化→预浸→活化→解胶→化学沉铜→镀铜→酸性除油→微蚀→镀低应力镍→镀亮镍→镀金→干燥 （6）钢铁件多层电镀工艺流程 除油→除锈→镀氰化铜→镀酸铜→镀半亮镍→镀高硫镍→镀亮镍→镍封→镀铬 （7）钢铁件前处理（打磨件、非打磨件）工艺流程 1、打磨件→除蜡→热浸除油→电解除油→酸蚀→非它电镀 2、非打磨件→热浸除油→电解除油→酸蚀→其它电镀 （8）锌合金件镀前处理工艺流程 除蜡→热浸除油→电解除油→酸蚀→镀碱铜→镀酸铜或焦磷酸铜→其它电镀（9）铝及其合金镀前处理工艺流程 除蜡→热浸除油→电解除油→酸蚀除垢→化学沉锌→浸酸→二次沉新→镀碱铜或镍→其它电镀
除蜡→热浸除油→电解除油→酸蚀除垢→铝铬化→干燥→喷沫或喷粉→烘干或粗化→成品 除蜡→热浸除油→电解除油→酸蚀除垢→阳极氧化→染色→封闭→干燥→成品 （10）铁件镀铬工艺流程： 除蜡→热浸除油→阴极→阳极→电解除油→弱酸浸蚀→预镀碱铜→酸性光亮铜（选择）→光亮镍→镀铬或其它 除蜡→热浸除油→阴极→阳极→电解除油→弱酸浸蚀→半光亮镍→高硫镍→光亮镍→镍封（选择）→镀铬 （11）锌合金镀铬工艺流程 除蜡→热浸除油→阴极电解除油→浸酸→碱性光亮铜→焦磷酸铜（选择性）→酸性光亮铜（选择性）→光亮镍→镀铬 （12）电叻架及染色工艺流程 前处理或电镀→纯水洗（2-3次）→预浸→电叻架→回收→纯水洗（2-3次）→烘干→成品 电镀锌的技术很多，提供一些专利技术的给你看看。
