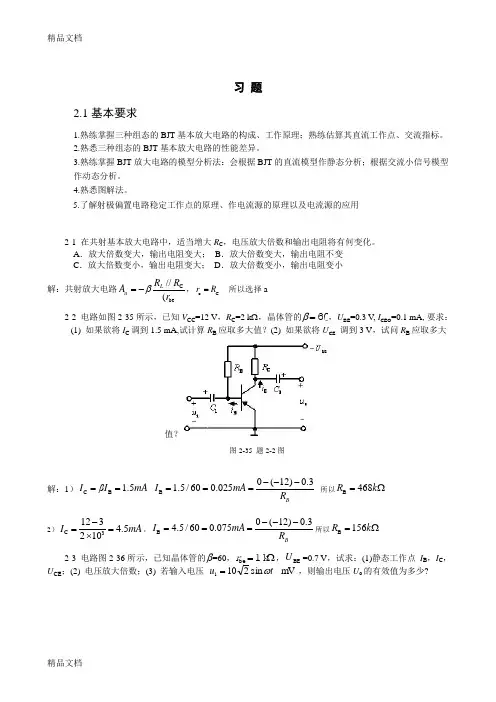

第2章基本放大电路
一、选择题
(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)
1 在基本放大电路的三种组态中：①输入电阻最大的放大电路是；②输入电阻最小的放大电路是；③输出电阻最大的是；④输出电阻最小的是；
⑤可以实现电流放大的是；⑥电流增益最小的
是；⑦可以实现电压放大的是；⑧可用作电压跟随器的是；⑨实现高内阻信号源与低阻负载之间较好的配合的是；⑩可以实现功率放大的是。
A.共射放大电路
B.共基放大电路
C.共集
放大电路 D.不能确定
2 在由NPN晶体管组成的基本共射放大电路中，当输入信号为
1kHz,5mV的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是。
A.饱和失真
B.截止失真
C.交越失真
D.频率失真
3 晶体三极管的关系式i E=f(u EB)|u CB代表三极管的。
AHA12GAGGAGAGGAFFFFAFAF
AHA12GAGGAGAGGAFFFFAFAF A.共射极输入特性 B.共射极输出特性 C.共基极输入特性 D.共基极输出特性
4 在由PNP 晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是 。
A ．饱和失真 B.截止失真 C.交越失真 D.频率失真
5 对于基本共射放大电路，试判断某一参数变化时放大电路动态性能的变化情况
(A.增大，B.减小，C.不变)，选择正确的答案填入空格。 1).R b 减小时，输入电阻R i 。 2).R b 增大时，输出电阻R o 。
3).信号源内阻R s 增大时，输入电阻R i 。 4).负载电阻R L 增大时，电压放大倍数|||
|o us
s
U A
U 。
5).负载电阻R L 减小时，输出电阻R o 。
6.有两个放大倍数相同、输入和输出电阻不同的放大电路A
和B，对同一个具有内阻的信号
源电压进行放大。在负载开路的条件下测得A的输出电压小。这说明A的。
A.输入电阻大
B.输入电阻小
C.输出电阻大
D.输出电阻小
AHA12GAGGAGAGGAFFFFAFAF
7．三极管的穿透电流I CEO是集-基反向饱和电流
的
倍. A. a B. 1+β C. β
8．如图1所示的电路中的三极管为硅管，β=50，通过估算,
可判断电路工作在______区。
如图2所示的电路中的三极管为硅管，β=50，通过估算,
可判断电路工作在______区。
如图3所示的电路中的三极管为硅管，β=50，通过估算,
可判断电路工作在______区。
A. 放大区
B.饱和区
C. 截止
区
图 1 图 2 图 3 图4
9 如图4所示放大电路中，①若R b=100kΩ，Rc=1.5kΩ，三极
管的β=80，在静态时，该三极
管处于_________； A. 放大状态 B. 饱和状态 C. 截
止状态 D. 倒置工作状态
AHA12GAGGAGAGGAFFFFAFAF
②集电极电阻R c的作用是_________； A. 放大电流 B. 调
节I BQ
C. 防止输出信号交流对地短路，把放大了的电流转换成电
压 D. 调节I CQ
③用直流电压表测得V CE≈V CC，可能是因为______；A.R b开路
B.R L短路
C.R c开路
D.R b过小④若V CC≈12V, R c＝2kΩ, I C计算值为1mA，用直流电压表测得V CE＝8V，这说明_______；
A. 工作正常
B. 三极管c－e极间开路
C. 三极管b－e 极间开路
D. 电容C2短路
⑤当R c、R b的参数分别为_________时，该电路的静态工作点处在放大区，β=100；
A. 5.6kΩ,10kΩ
B. 5.6kΩ,510kΩ
C.
5.6kΩ,1MΩ D. 100kΩ,1MΩ
⑥若仅当R b增加时，V CEQ将______；若仅当R c减小时，V CEQ将______；若仅当R L增加时，V CEQ将_____；若仅当β减小（换三极管）时，V CEQ将_____。A. 增大 B. 减小 C. 不变
⑦若该电路原来发生了非线性失真，但在减小R b以后，失真消失了，这失真必是_____；
AHA12GAGGAGAGGAFFFFAFAF
⑧若原来没有发生非线性失真，然而在换上一个β比原来大的三极管后，失真出现了，这个失真必定是_______； A. 截止失真 B. 饱和失真 C. 双重失真 D. 交越失真
AHA12GAGGAGAGGAFFFFAFAF
⑨设V CC=12V，三极管β=50，V BE=0.7V，若要求I CQ=2mA，V CEQ=4V，
则R b=______；R c=______。 A.360kΩ B.180kΩ
C.200kΩ
D.282.5kΩ
E.2kΩ
F.4kΩ
G.8kΩ
H.5.6kΩ
10 根据放大电路的组成原则，在下图5所示各电路中只有图_________具备放大条件。
A. a)
B. b)
C. c)
D. d)
图5
11在下图6所示的各放大电路中，能实现正常放大的电路是_________。
AHA12GAGGAGAGGAFFFFAFAF
图6
12在如图7所示射级偏置电路中，若上偏流电阻R b1短路，则该电路中的三极管处于______。
A. 放大状态
B. 饱和状态
C. 截止状态
D. 倒置工作状态
AHA12GAGGAGAGGAFFFFAFAF
图7 图8 13 在如图8所示共射放大电路中，三极管β＝50，V BE＝－0.2。
问：当开关与A处相接时，
三极管处于_________状态；当开关与B处相接时，三极管处
于_________状态。
A. 放大区
B.饱和区
C. 截止区
D. 倒置
14图9 (b)示出了图9 (a)固定偏流放大电路中三极管的输出
特性及交、直流负载线，可求得电源电压V CC为_________。 A.
6V B.7V C. 8V D. 7.5V
可求得电阻R b的值为_________。A. 420kΩ B. 300kΩ C.
200kΩ D. 268kΩ
可求得电阻R c的值为_________。A. 3kΩ B. 5kΩ C.
4kΩ D. 3.3kΩ
试求输出电压的最大不失真幅度为_________。A. 1V B. 1.6V
C. 2V
D. 2.4V
AHA12GAGGAGAGGAFFFFAFAF
AHA12GAGGAGAGGAFFFFAFAF
图9
15图10所示放大电路中，已知V CC =12V ，R b1=27kΩ，R c =2kΩ，R e =1kΩ，V BE =0.7V,现要求
静态电流I CQ =3mA ，则R b2=_________。 A. 12kΩ B. 10kΩ C. 8kΩ D. 16kΩ
当室温升高时，其V CEQ _______。A. 增大 B. 减小 C. 不变（或基本不变） D.
不定
图
16下图所画出对应放大电路的H参数小信号等效电路正确的为_________。
17共集电极放大电路如图12所示. 设电路中三极管的β=100，V BE=0.6V用小信号模型分析法可计算得电路的输入电阻R i为_________。A. 3.3kΩ B. 3.8kΩ C. 1.47kΩD. 5.1kΩ
AHA12GAGGAGAGGAFFFFAFAF
18放大电路如图13所示。已知图中R b1=10kΩ，R b2=2.5kΩ，R c=2kΩ，R e=750Ω，R L=1.5kΩ，R s=10kΩ，V CC=15V，β=150。设C1、C2、C3都可视为交流短路，用小信号模型分析法可计算得电路的电压增益A V为_____。 A. -85.7 B. 78 C. 80 D. 60
用小信号模型可计算R i为_________。A. 0.852kΩ B.
0.6kΩ C. 10kΩ D. 2.5kΩ
AHA12GAGGAGAGGAFFFFAFAF
用小信号模型可计算R o为_________。A. 2kΩ B. 1kΩC. 1.5kΩ D. 2.5kΩ
19图14所示由PNP型锗三极管组成的共射放大电路的β=150，V CES=0.2V,用H参数小信号模型可求得电压放大倍数为________。 A. -158 B. 78 C. -180 D. 120
用H参数小信号模型可求得输入电阻为_______。 A. 2kΩB. 4kΩ C. 5.6kΩ D. 22kΩ
用H参数小信号模型可求得输出电阻为_______。 A.2kΩ
B.2.2kΩ
C.5.6kΩ
D.22kΩ
二、填空题
1用万用表判别处于正常放大工作的某个晶体管的类型与三个电极时，测出最为方便。
2三极管工作有三个区域，在放大区时，偏置为和；饱和区，偏置为和；截止区，偏置为和。
3温度升高时，晶体管的共射输入特性曲线将，输出特性曲线将，而且输出特性曲线之间的间隔将。
4某放大电路的负载开路时的输出电压为4V，接入3K的负载电阻后输出电压降为3V，这说明放大电路的输出电阻
AHA12GAGGAGAGGAFFFFAFAF
为。
5有两个共射极放大电路。已知A V1=-50（开路电压增益），R i1=2k Ω，R o1=5.1kΩ；A V2=–40，R i2=5.1kΩ，R o2=10kΩ。现将两个放大电路用电容耦合到一起构成两级放大电路,并接10kΩ的负载，则两级放大电路的总电压增益A V=_ __ ，输入电阻R i=_ __，输出电阻R o=__ _ ，输出与输入信号的相位______。
三、判断题
1．三极管输入电阻r be与静态电流I E的大小有关，因而r be是直流电阻。（）
2．放大电路的静态是指：
（1）输入端开路时的状态；（）
（2）输入交流信号且幅值为零时的状态。（）
3.共集放大电路的电压放大倍数总是小于1，故不能用来实现功率放大。（）
4. 只有电路既放大电流又放大电压，才称其有放大作用；（）
5. 可以说任何放大电路都有功率放大作用；（）
AHA12GAGGAGAGGAFFFFAFAF
6. 放大电路中输出的电流和电压都是由有源元件提供的；（）
7. 电路中各电量的交流成分是交流信号源提供的；（）
8. 放大电路必须加上合适的直流电源才能正常工作；（）
9. 由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）
10. 只要是共射放大电路，输出电压的底部失真都是饱和失真。（）
11晶体管的输入电阻r be是一个动态电阻，故它与静态工作点无关。（）
12在基本共射放大电路中，若晶体管的β增大一倍，则电压
AHA12GAGGAGAGGAFFFFAFAF
AHA12GAGGAGAGGAFFFFAFAF
图15
（ ）
13．在图15所示电路中，已知晶体管的
＝100，r be ＝1k Ω，
i U ＝20mV ；静态时
U BEQ ＝0.7V ，U CEQ ＝4V ，I BQ ＝20μA 。判断下
列结论是否正确，凡对的在括号内打“”，否则打“×”。
(1)3
42002010u A -=-
=-? ( ) (2)4
5.710.7
u A =-≈ ( ) (3)10055001u
A
?=-=- ( ) (4)100 2.5
2501
u A ?=-=- ( ) (5)20
k Ω1k Ω20
i
R
=
= ( ) (6)0.7
k Ω35k Ω0.02
i
R =
= ( ) (7)3k Ωi R ≈ ( ) (8)1k Ωi
R ≈ ( ) (9)o 5k ΩR ≈ ( ) (10)o 2.5k Ω
R ≈ ( ) (11)
20mV
S V ≈ ( )
(12)60mV S
V
≈ ( )
四、计算题

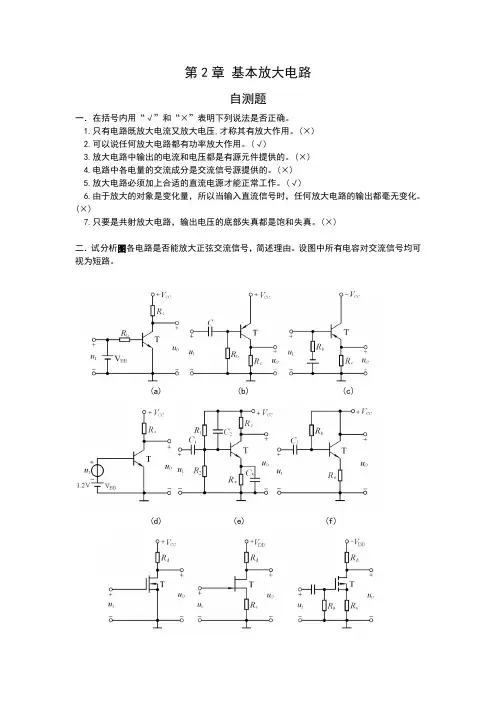

1、试分析图4.1所示各电路是否能够放大正弦交流信号，
简述理由。设图中所有电容对交流信号均可视为短路。
AHA12GAGGAGAGGAFFFFAFAF
AHA12GAGGAGAGGAFFFFAFAF
图4.1
2分别改正图4.2所示各电路中的错误，使它们有可能放大正
弦波信号。要求保留电路原来的共射接法和耦合方式。
图4.2
3、在图4.3所示电路中， 已知V CC ＝12V ，晶体管的
＝100
，
'
R＝100kΩ。填空：要求先填文字表达式后填得数。
b
（1）当
U ＝0V时，测得U BEQ＝0.7V，若要基极电流I BQ＝20μA，i
则'
R和R W之和R b＝≈ kΩ;
b
而若测U CEQ＝6V, 则R c＝≈ kΩ。
（2）若测得输入电压有效值
U=5mV时，输出电压有
i
效值'
U＝0.6V，则电压放大倍数u A ＝o
≈。图4.3
AHA12GAGGAGAGGAFFFFAFAF
若负载电阻R L值与R C相等，则带上负载后输出电压有效值
U＝
o
＝ V。
4、已知图4.3所示电路中V CC＝12V，R C＝3kΩ，静态管压降
U CEQ＝6V；并在输出端加负载
电阻R L，其阻值为3kΩ。选择一个合适的答案填入空内。
（1）该电路的最大不失真输出电压有效值U om≈； A.2V
B.3V
C.6V
（2）当
U ＝1mV时，若在不失真的条件下，减小R W，则输出i
电压的幅值将；
A.减小
B.不变
C.增大
（3）在
U ＝1mV时，将R w调到输出电压最大且刚好不失真，i
若此时增大输入电压，则输出电压波形将；
A.顶部失真
B.底部失真
C.为正弦波
（4）若发现饱和失真，则为消除失真，可将。 A.R W
AHA12GAGGAGAGGAFFFFAFAF
